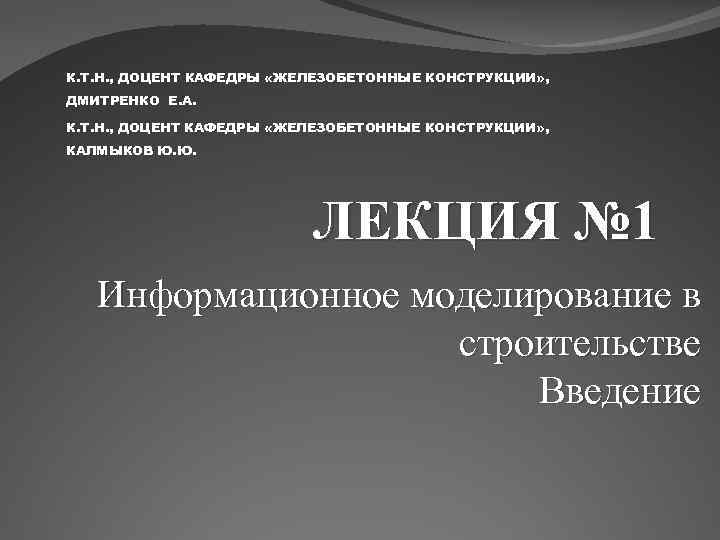

К. Т. Н. , ДОЦЕНТ КАФЕДРЫ «ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ» , ДМИТРЕНКО Е. А. К. Т. Н. , ДОЦЕНТ КАФЕДРЫ «ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ» , КАЛМЫКОВ Ю. Ю. ЛЕКЦИЯ № 1 Информационное моделирование в строительстве Введение

Информационное моделирование здания BIM (Building Information BIM Modeling или Building Information Model)

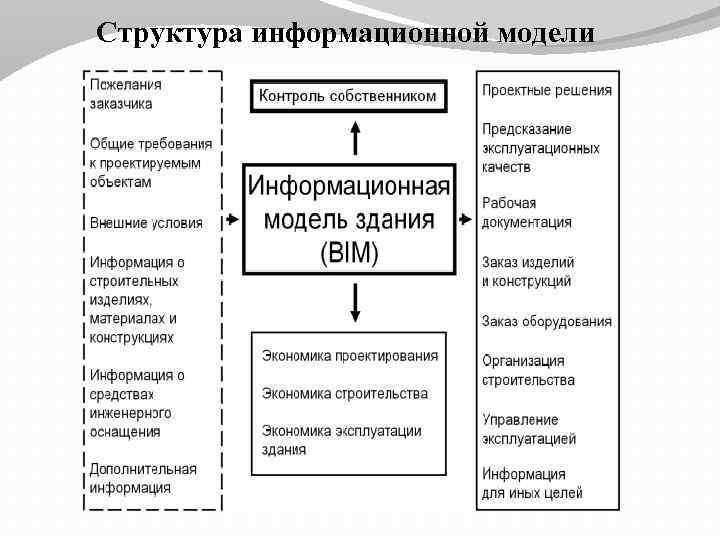

Структура информационной модели

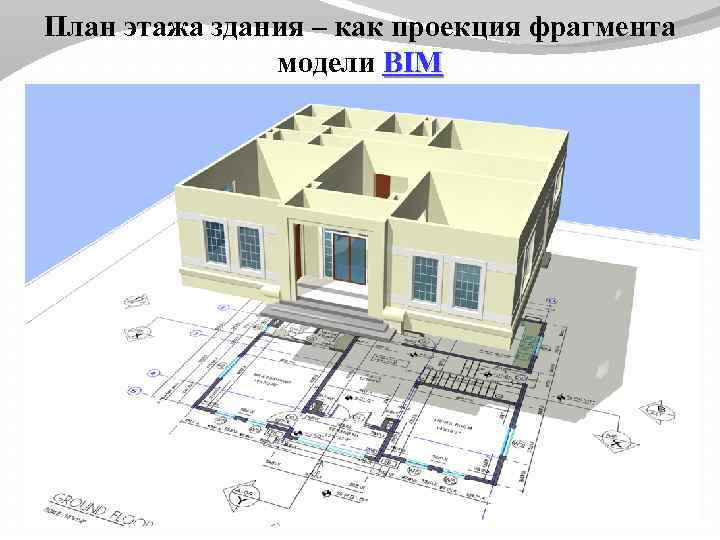

План этажа здания – как проекция фрагмента модели BIM

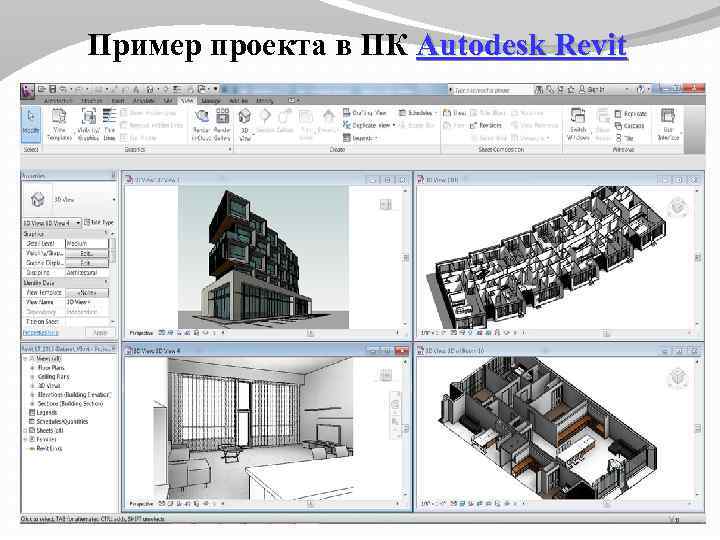

Пример проекта в ПК Autodesk Revit

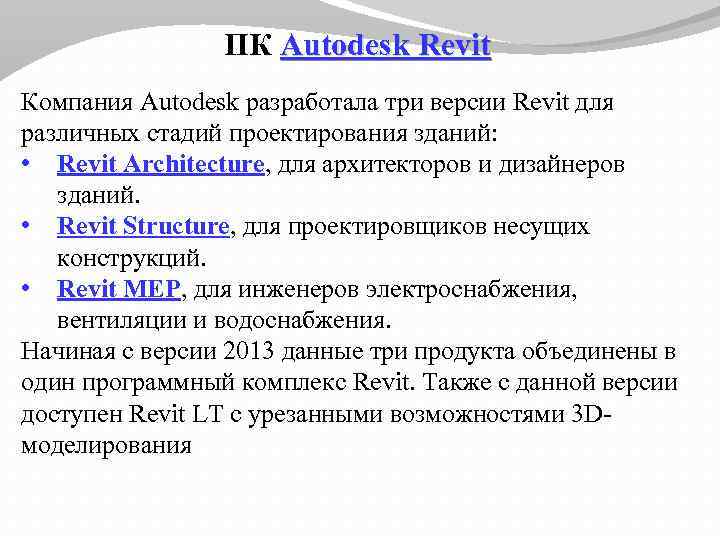

ПК Autodesk Revit Компания Autodesk разработала три версии Revit для различных стадий проектирования зданий: • Revit Architecture, для архитекторов и дизайнеров зданий. • Revit Structure, для проектировщиков несущих конструкций. • Revit MEP, для инженеров электроснабжения, вентиляции и водоснабжения. Начиная с версии 2013 данные три продукта объединены в один программный комплекс Revit. Также с данной версии доступен Revit LT с урезанными возможностями 3 Dмоделирования

Пример проекта в ПК Autodesk Revit Перинатальный центр в г. Красноярске Объекты делового района «Москва Сити» (г. Москва)

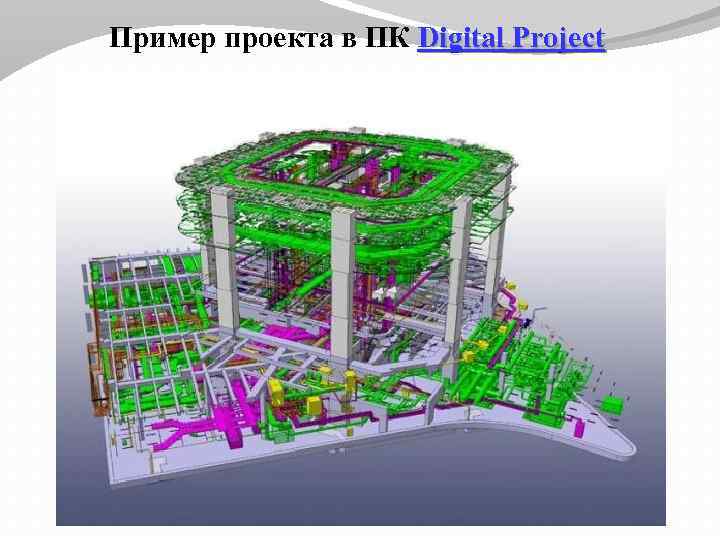

Пример проекта в ПК Digital Project

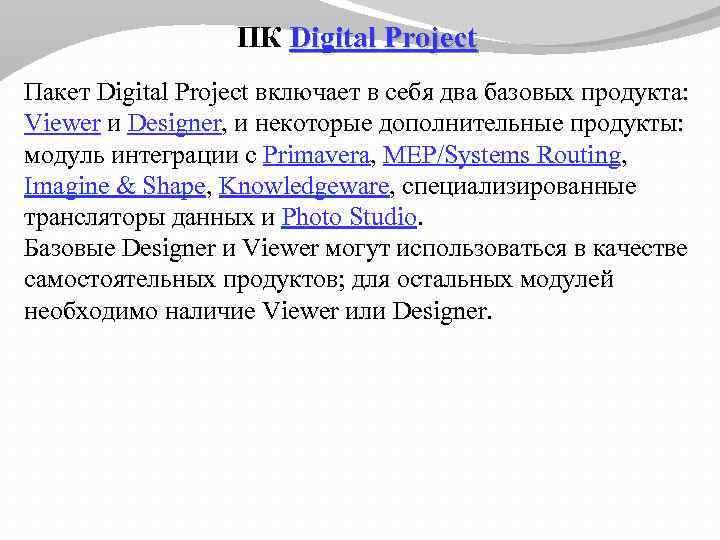

ПК Digital Project Пакет Digital Project включает в себя два базовых продукта: Viewer и Designer, и некоторые дополнительные продукты: модуль интеграции с Primavera, MEP/Systems Routing, Imagine & Shape, Knowledgeware, специализированные трансляторы данных и Photo Studio. Базовые Designer и Viewer могут использоваться в качестве самостоятельных продуктов; для остальных модулей необходимо наличие Viewer или Designer.

ПК Digital Project Олимпийский стадион в Пекине Концертный зал «Тулли холл» г. Нью-Йорк

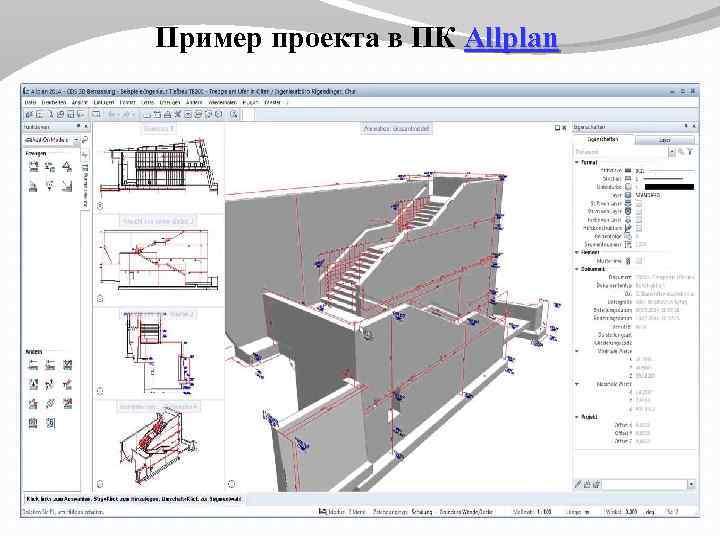

Пример проекта в ПК Allplan

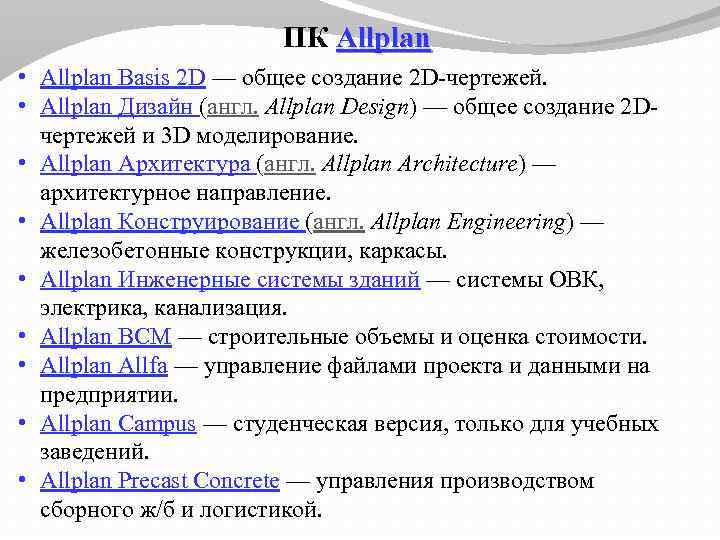

ПК Allplan • Allplan Basis 2 D — общее создание 2 D-чертежей. • Allplan Дизайн (англ. Allplan Design) — общее создание 2 Dчертежей и 3 D моделирование. • Allplan Архитектура (англ. Allplan Architecture) — архитектурное направление. • Allplan Конструирование (англ. Allplan Engineering) — железобетонные конструкции, каркасы. • Allplan Инженерные системы зданий — системы ОВК, электрика, канализация. • Allplan BCM — строительные объемы и оценка стоимости. • Allplan Allfa — управление файлами проекта и данными на предприятии. • Allplan Campus — студенческая версия, только для учебных заведений. • Allplan Precast Concrete — управления производством сборного ж/б и логистикой.

ПК Allplan Музей Европейских и Средиземноморских Цивилизаций, г. Марсель Жилой дом, Британская Колумбия, Канада Фестивальный зал г. Neckartailfingen, Германния

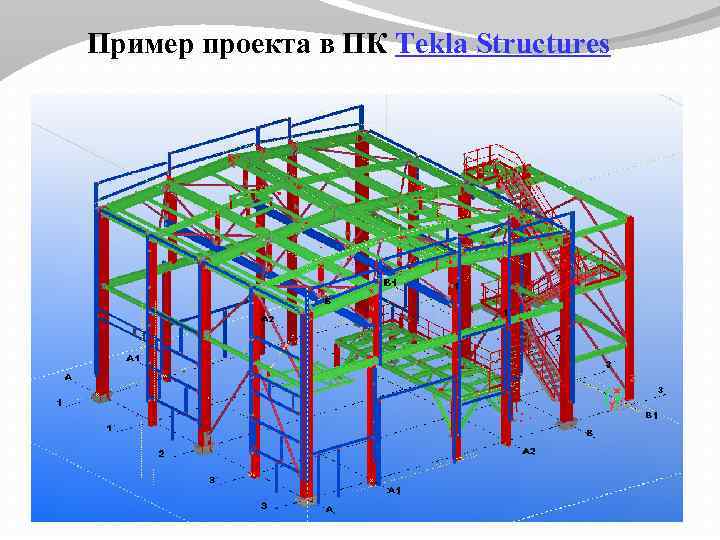

Пример проекта в ПК Tekla Structures

ПК Tekla Structures Модули ПК Tekla Structures • управление строительством; • моделирование строительства; • монолит; • проектирование; • детализация сборного железобетона; • детализация стальных конструкций. Инфраструктура и энергетика • Tekla Xpower — сетевая информационная система (NIS-система) для энергетических предприятий. • Tekla Xpipe — сетевая информационная система (NIS-система) для водных коммуникаций. • Tekla Xcity — городская информационная система. • Tekla Xstreet — система гражданского строительства.

ПК Tekla Structures Покрытие Олимпийского стадиона в г. Сочи Головной офис компании Aldar, ОАЭ
