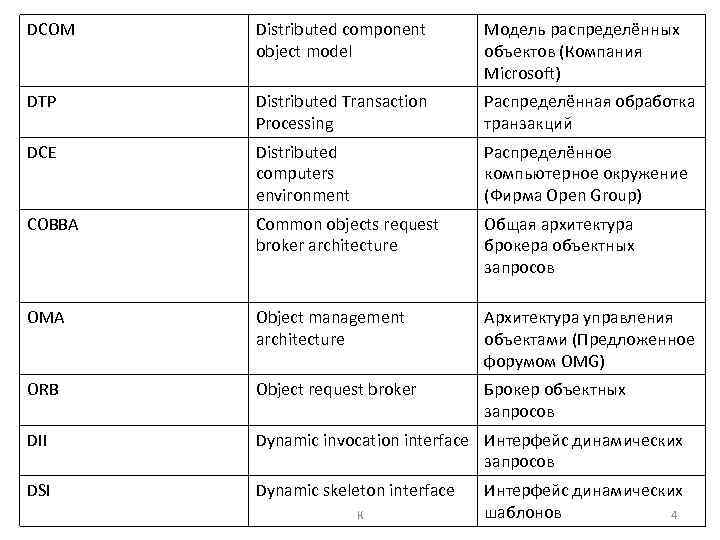

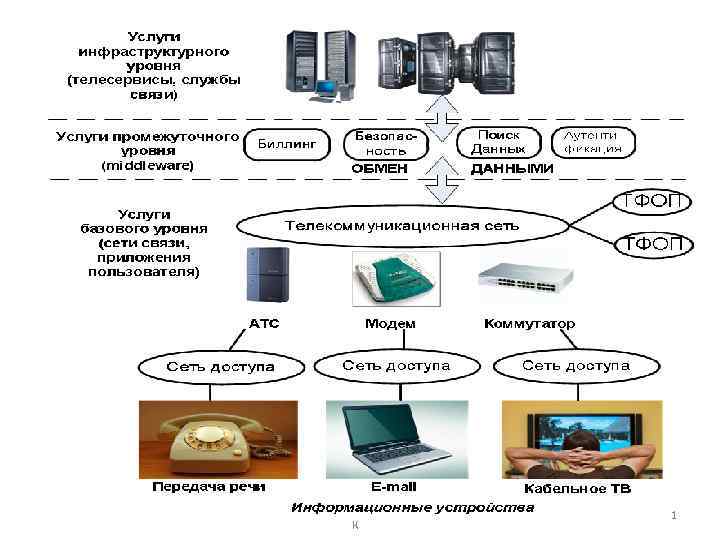

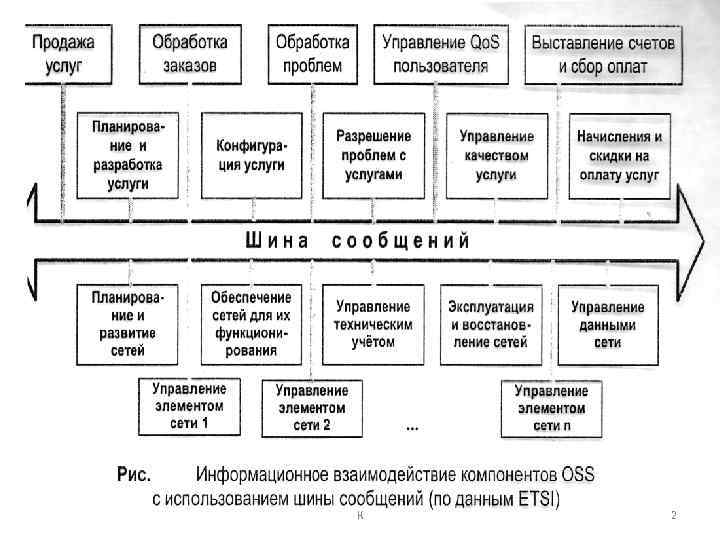

DCOM Distributed component object model Модель распределённых объектов (Компания Microsoft) DTP Distributed Transaction Processing Распределённая обработка транзакций DCE Distributed computers environment Распределённое компьютерное окружение (Фирма Open Group) COBBA Common objects request broker architecture Общая архитектура брокера объектных запросов ОМА Object management architecture Архитектура управления объектами (Предложенное форумом OMG) ORB Object request broker Брокер объектных запросов DII Dynamic invocation interface Интерфейс динамических запросов DSI Dynamic skeleton interface К Интерфейс динамических шаблонов 4
Сервис Внешнего Представления (Externalization service) формируеч копию CORBAобъекта в виде некоторого внешнего представления - файла. элемента базы данных и т. д. Сервис Запросов (Query Sevice) обеспечивает поддержку запросов для объектов. Он представляет собой надмножество SQL и основан на расширенных спецификациях SQL 3 и языке объектных запросов (Object Query Language - OQL). Сервис Лицензирования (Licensing Service) предоставляет операции; для отслеживания использования компонентов, чтобы обеспечить законную компенсацию их использования. Данный сервис поддерживает некоторую модель использования компонента в любой точке его жизненного цикла. Сервис Свойств (Properties Sendee) предоставляет операции, которые позволяют ассоциировать именованные величины (или свойства) с любым компонентом. Сервис Времени (Time Service) предоставляет интерфейс для синхронизации времени в среде распределенных объектов. Кроме того, предусматривает операции для определения и управления событиями, ориентированными на определенное время. Сервис Безопасности (Security Sercice) предоставляет полную инфраструктуру для обеспечения безопасности распределенных объектов. Он поддерживает аутентификацию, списки контроля доступа, конфиденциальность, безотказность и делегирования прав доступа между объектами. Сервис Коммерции (Trade Service) обеспечивает «Желтые страницы» для объектов; это дает возможность объектам оповещать о своих сервисах и выставлять заявки о себе на «рынок труда» . Сервис Контейнеров (Collection Service) предоставляет интерфейсы CORBA для создания и поддержки общедоступных контейнеров. К 6

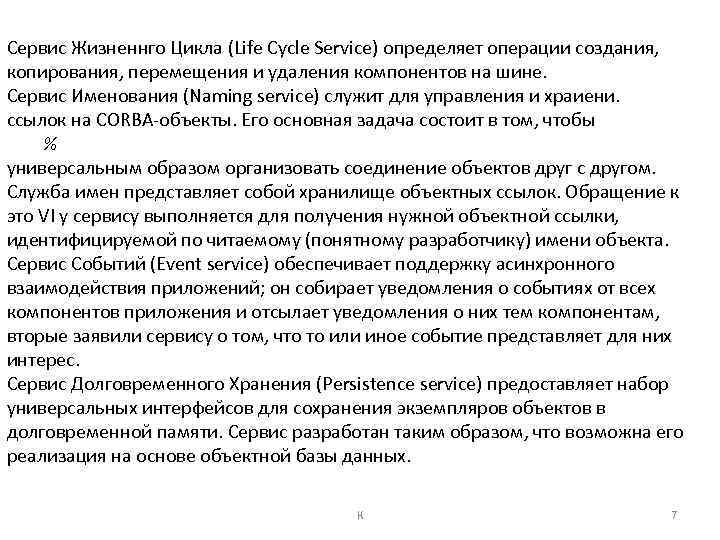

Сервис Жизненнго Цикла (Life Cycle Service) определяет операции создания, копирования, перемещения и удаления компонентов на шине. Сервис Именования (Naming service) служит для управления и храиени. ссылок на CORBA-объекты. Его основная задача состоит в том, чтобы % универсальным образом организовать соединение объектов друг с другом. Служба имен представляет собой хранилище объектных ссылок. Обращение к это VI у сервису выполняется для получения нужной объектной ссылки, идентифицируемой по читаемому (понятному разработчику) имени объекта. Сервис Событий (Event service) обеспечивает поддержку асинхронного взаимодействия приложений; он собирает уведомления о событиях от всех компонентов приложения и отсылает уведомления о них тем компонентам, вторые заявили сервису о том, что то или иное событие представляет для них интерес. Сервис Долговременного Хранения (Persistence service) предоставляет набор универсальных интерфейсов для сохранения экземпляров объектов в долговременной памяти. Сервис разработан таким образом, что возможна его реализация на основе объектной базы данных. К 7

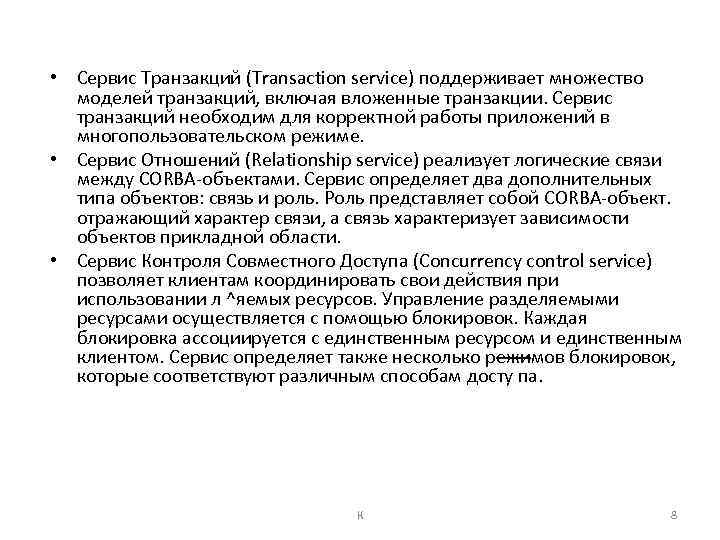

• Сервис Транзакций (Transaction service) поддерживает множество моделей транзакций, включая вложенные транзакции. Сервис транзакций необходим для корректной работы приложений в многопользовательском режиме. • Сервис Отношений (Relationship service) реализует логические связи между CORBA-объектами. Сервис определяет два дополнительных типа объектов: связь и роль. Роль представляет собой CORBA-объект. отражающий характер связи, а связь характеризует зависимости объектов прикладной области. • Сервис Контроля Совместного Доступа (Concurrency control service) позволяет клиентам координировать свои действия при использовании л ^яемых ресурсов. Управление разделяемыми ресурсами осуществляется с помощью блокировок. Каждая блокировка ассоциируется с единственным ресурсом и единственным клиентом. Сервис определяет также несколько режимов блокировок, которые соответствуют различным способам досту па. К 8
Архитектура COBRA К 9
К 10

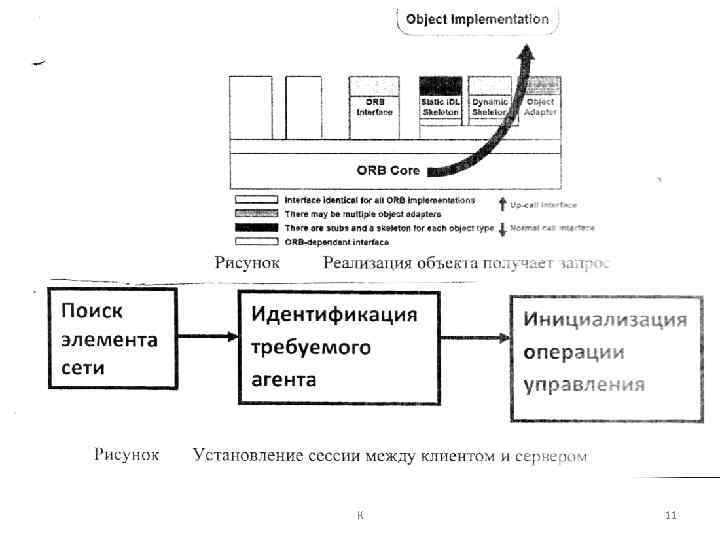

К 11

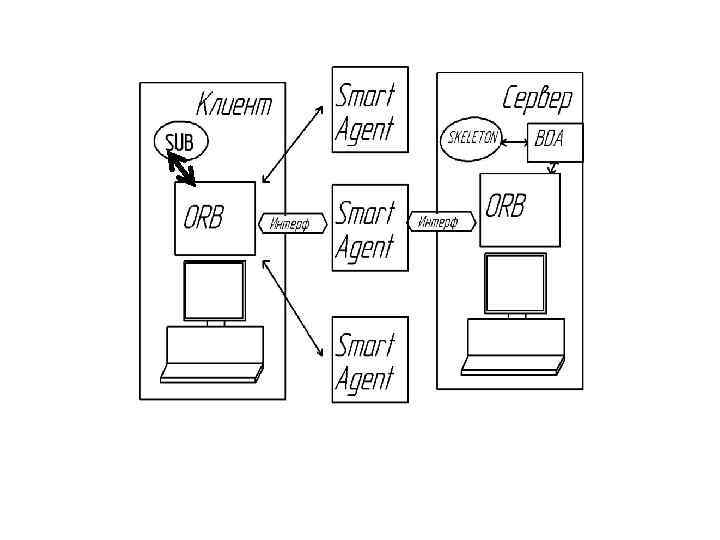

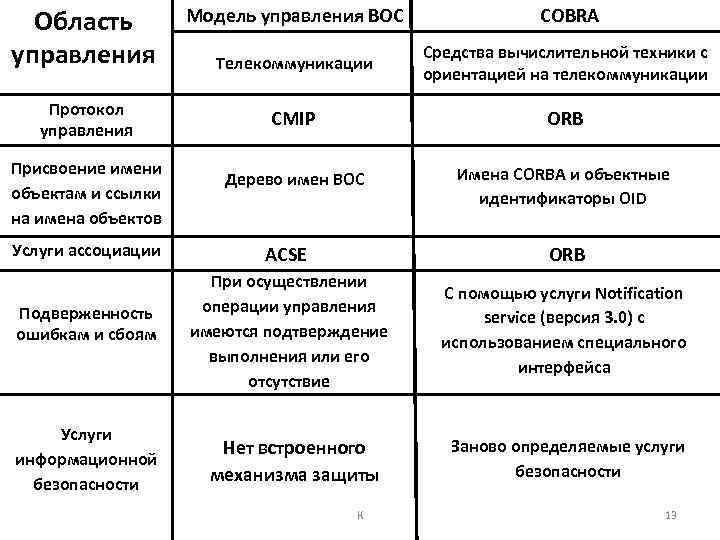

Область управления Модель управления ВОС COBRA Телекоммуникации Средства вычислительной техники с ориентацией на телекоммуникации Протокол управления CMIP ORB Дерево имен ВОС Имена CORBA и объектные идентификаторы OID Присвоение имени объектам и ссылки на имена объектов Услуги ассоциации ACSE ORB Подверженность ошибкам и сбоям При осуществлении операции управления имеются подтверждение выполнения или его отсутствие С помощью услуги Notification service (версия 3. 0) с использованием специального интерфейса Услуги информационной безопасности Нет встроенного механизма защиты К Заново определяемые услуги безопасности 13
Область управления Модель управления ВОС COBRA Телекоммуникации Средства вычислительной техники с ориентацией на телекоммуникации Предоставление информации SDMO IDL Операция управления M-GET M-SET M-CANCEL-GET M-CREATE M-DELETE Request Response Cancel. Request Local. Reply Close. Connection Message. Error Кодирование и декодирование данных Кодирование и декодирование с помощью ASN. 1 К Упорядочивание и разупорядочивание данных 14

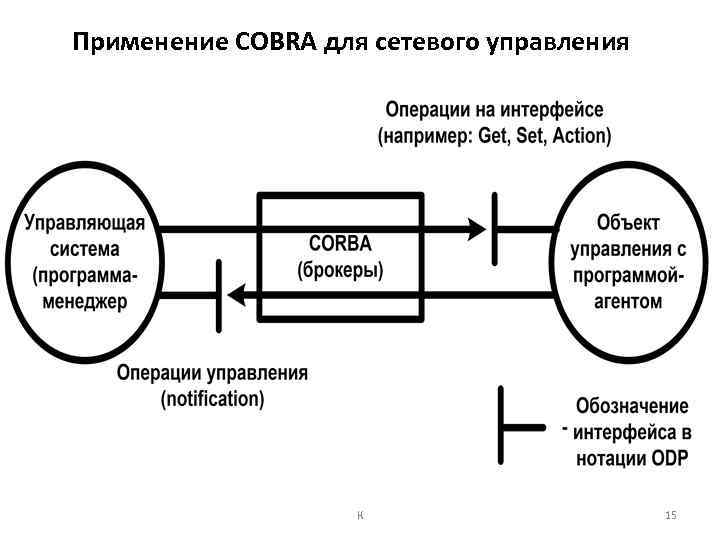

Применение COBRA для сетевого управления К 15

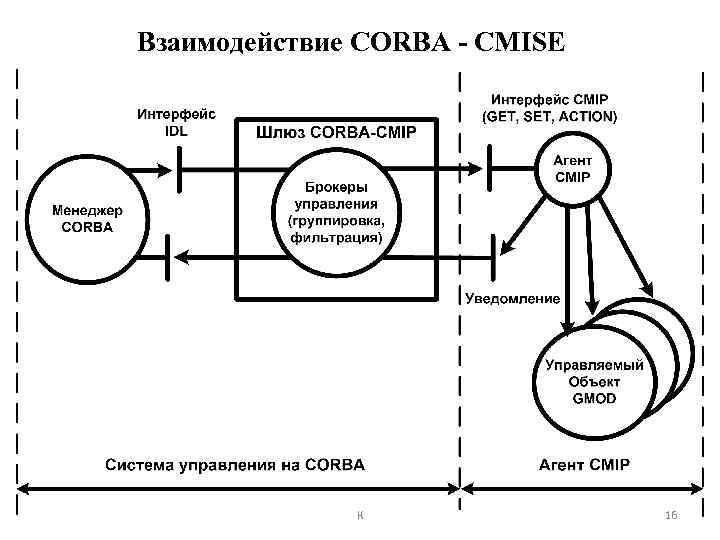

Взаимодействие CORBA - CMISE К 16
ORPC Объектный вызов удаленной процедуры Object adapter Internet inter-ORB Протокол взаимодействия Protocol IIOP Осуществляет взаимодействие между объектом и ORB между собой STUB Фиктивный модуль IIS Interface Implementation Specification Спецификации интерфейсов IDL Interface defenition language Язык описания интерфейса API Aplecation programmers interface Прикладной программный интерфейс IR Interface repository Приклодной программный интерфейс Услуги CORBA универсальные средства Object services Common facilities Объектные услуги, или услуги объектов К Общие возможност 17

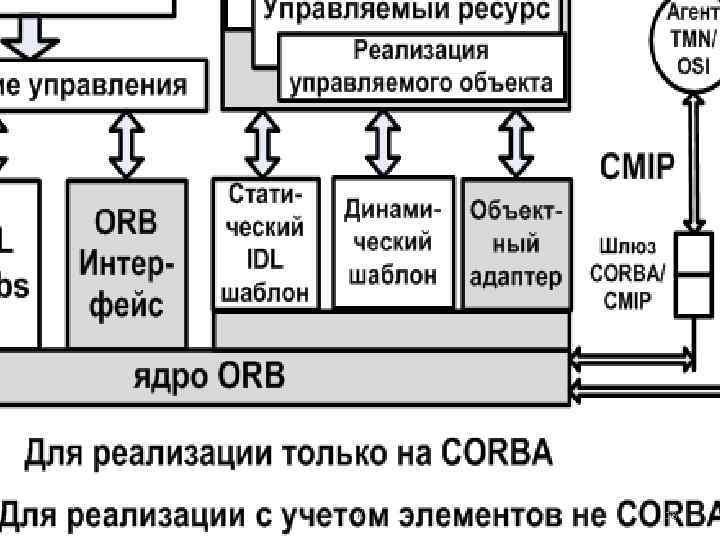

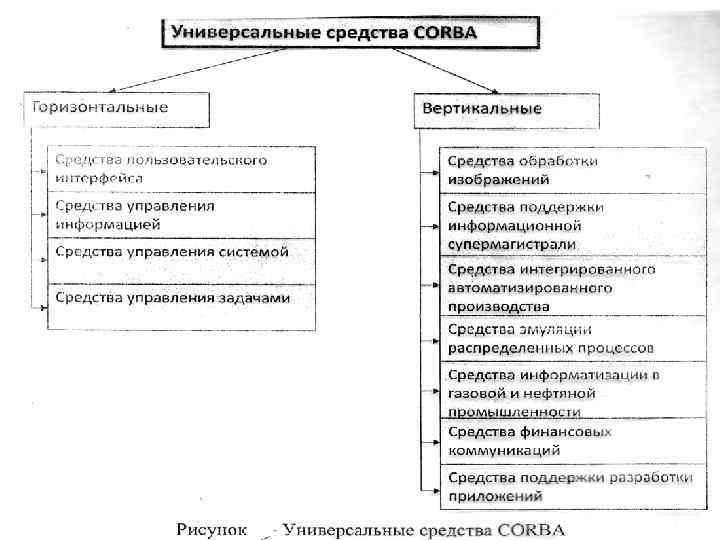

К 18

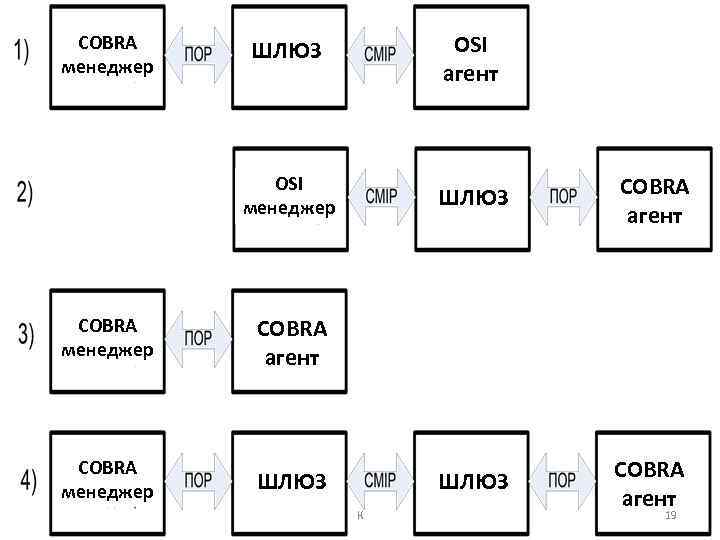

ШЛЮЗ OSI агент OSI менеджер COBRA менеджер ШЛЮЗ COBRA агент COBRA менеджер ШЛЮЗ К 19

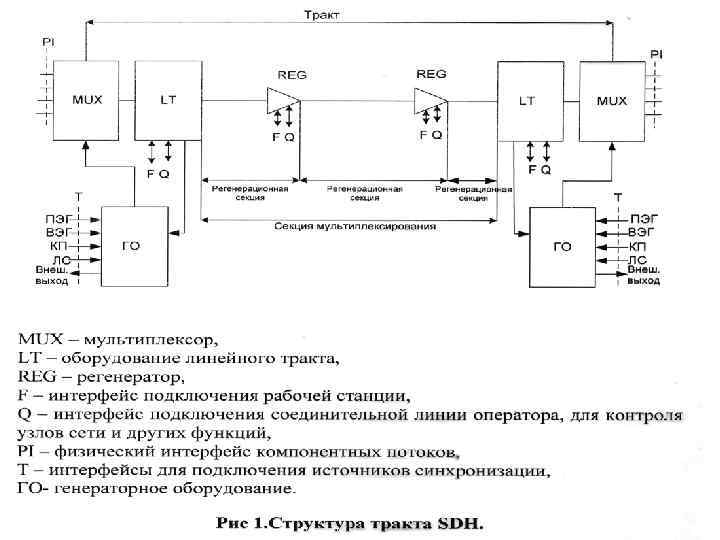

К 20

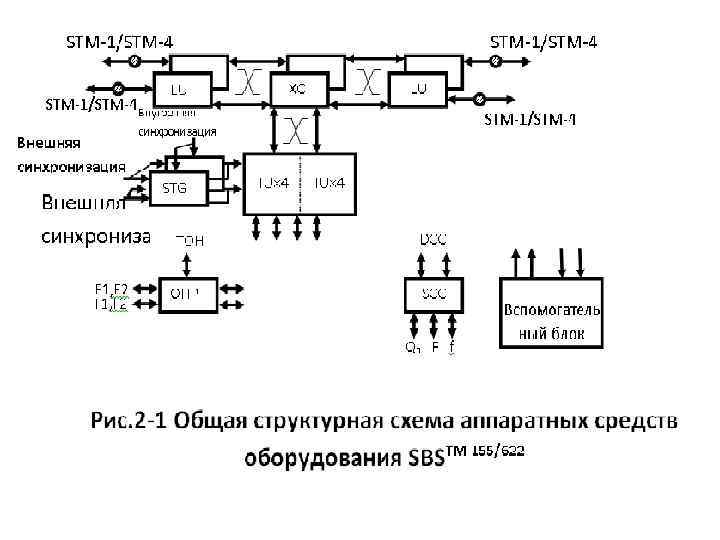

Структурная схема платы SLE Тактирование данных Гнездо 75 Ом Декоде р CMI LLOS Кодер CMI Кадро вый синхро низато ри дескре мблер LLOS LLOF OOF Обраб отчик заголо вка секции и заголо вка тракта Обработчик полезной трибутарной нагрузки Входной интерфейс Гнездо 75 Ом RST, MSP, MSA, HPT Выходной интерфейс S 2 S 3 S 4 S 5 S 6 S 1 К плате кросссоединения От платы крос соединения Шина управления Шина данных S 1 S 2 S 3 S 14 S 6 CPU Логика управле ния Почтовый ящик К плате центрального блока управления

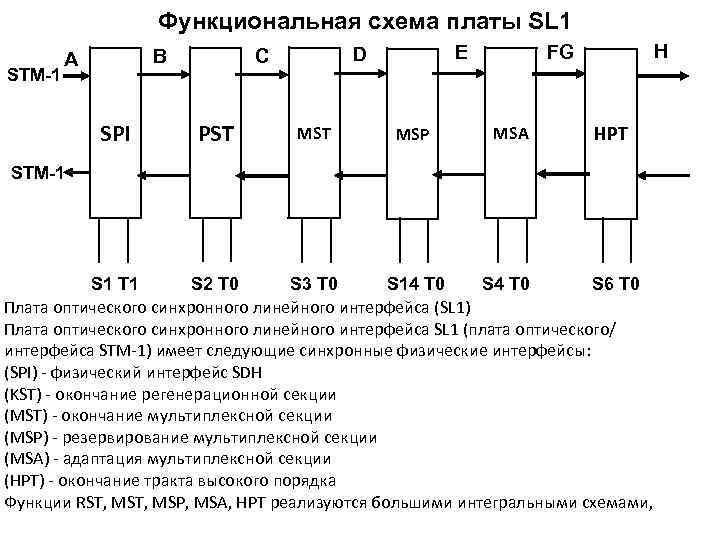

Функциональная схема платы SL 1 STM-1 B A SPI PST E D C MST MSP H FG MSA HPT STM-1 S 1 T 1 S 14 T 0 S 6 T 0 S 2 T 0 S 3 T 0 S 4 T 0 Плата оптического синхронного линейного интерфейса (SL 1) Плата оптического синхронного линейного интерфейса SL 1 (плата оптического/ интерфейса STM-1) имеет следующие синхронные физические интерфейсы: (SPI) - физический интерфейс SDH (KST) - окончание регенерационной секции (MST) - окончание мультиплексной секции (MSP) - резервирование мультиплексной секции (MSA) - адаптация мультиплексной секции (НРТ) - окончание тракта высокого порядка Функции RST, MSP, MSA, НРТ реализуются большими интегральными схемами,

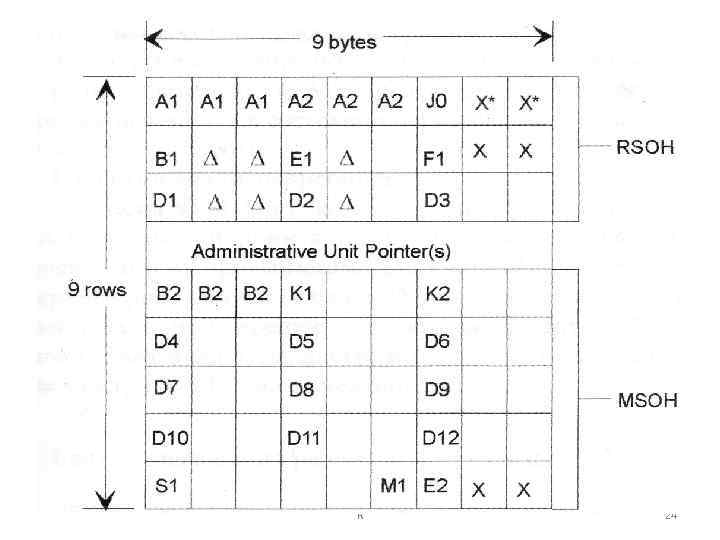

К 24
К 25

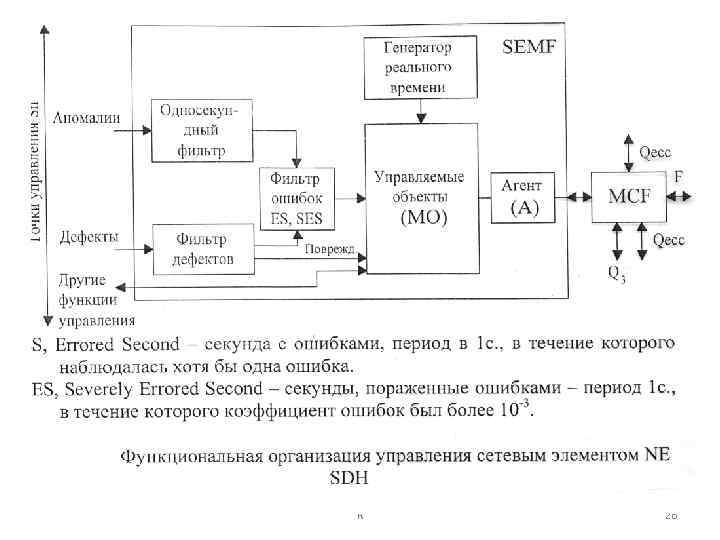

К 26

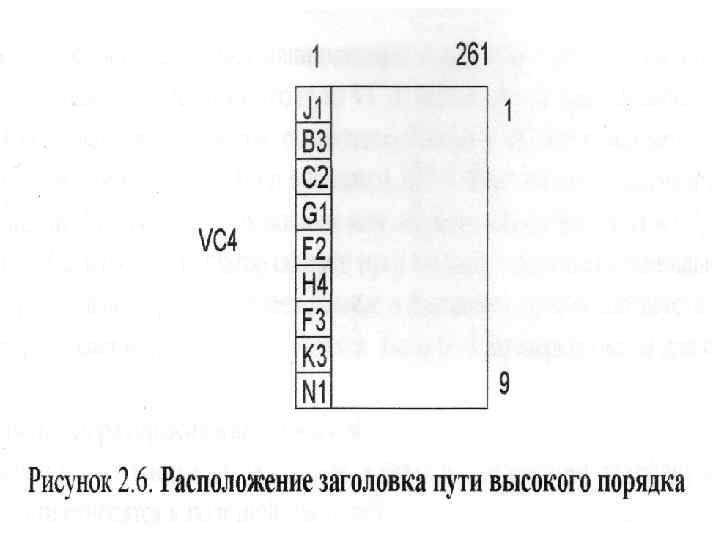

П- 16 -ти или 64 х байтное сообщение о маршруте тракта поддерживает непрерывную проверку между любой точкой тракта и точкой начала тракта ВЗ - (побитовый контроль четности) - выполняет функцию контроля трактовых ошибок. С 2 - указы ват структуру виртуального контейнера, посредством метки, выбранной из 256 возможных значений Эта информационная структура указывает, какие полезные нагрузки размещены в пределах виртуального контейнера. G 1 - сообщение о состоянии наблюдаемых характеристик от приемного оборудования траста к передающему F 2 - байт оператора тракта Н 4 - индикация фазы сверхцикла TU полезных нашрузок F 3 - байт канала пользователя КЗ - обеспечение защиты на уровне тракта, переключение на индивидуальные тракты V 04 N 1 сквозной контроль характеристики транзитной связи. Мультиплексорный заголовок HI, 2, 3 (9 байт)- байты указателя административного блока (AU) (определяют положение начала VC-4 в пределах цикла STM-1) В 2 (3 байта) - контроль ошибок мультиплексорной секции К 1, 2 (2 байта) - защитное переключение мультиплексора D 4 -D 12 ~ для передачи управляющей и эксплуатационной информации (только для STM-1) SI сообщение о состоянии синхронизации, указывает тип источника синхронизации Zl, 2 - резерв для стандартизации Ml - для передачи информации о зарактеристики ошибки от приемного оборудования мультиплексорной секции к передающему El - служебная связь Заголовок регенерационной секции Al, А 2 - байты цикловой синхронизации J 0 - используется для периодической передачи 16 -ти байтового сообщения о трассе регенерационной секции В 1 - контроль четности Е 1 - служебная связь F 1 - для нужд оператора D 1, 2, 3 - управление и обслуживание сети между регенерационной секцией и оконечным
Ф 28
Эталонная точка А Эталонная точка В Вход STM-1 Функции физической архитектуры SPI Выход STM-1 Данные Синхронизация Сигнал LOS Данные LOS S 1 От А к В Восстоновление тактовых сигналов и данных при аварии (LOS через S 1) T 1 Вход эталонного сигнала синхронизации от A к В От В к А В точке А формируеться STM 1 отказ сихронизируетьс я через точку S 1
К 30

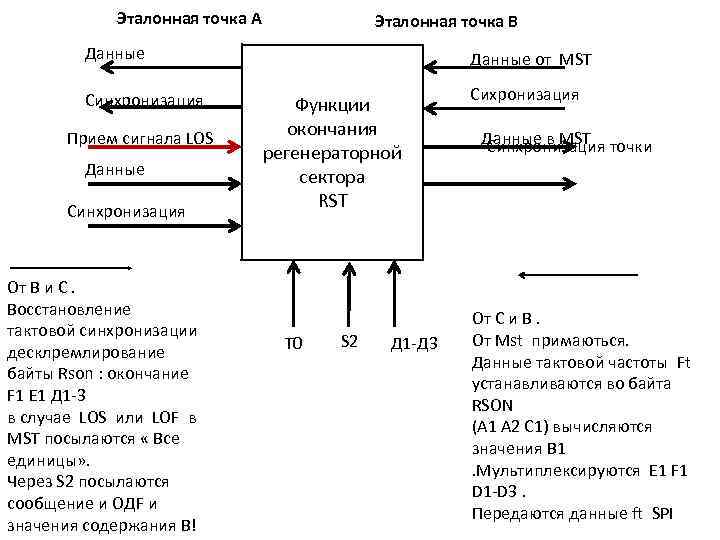

Эталонная точка А Эталонная точка В Данные Синхронизация Прием сигнала LOS Данные Синхронизация От В и С. Восстановление тактовой синхронизации десклремлирование байты Rson : окончание F 1 E 1 Д 1 -3 в случае LOS или LOF в MST посылаются « Все единицы» . Через S 2 посылаются сообщение и OДF и значения содержания В! Данные от MST Функции окончания регенераторной сектора RST Т 0 S 2 Д 1 -Д 3 Сихронизация Данные в МST точки Cинхронизация От С и В. От Mst примаються. Данные тактовой частоты Ft устанавливаются во байтa RSON (А 1 А 2 С 1) вычисляются значения В 1. Мультиплексируются E 1 F 1 D 1 -D 3. Передаются данные ft SPI

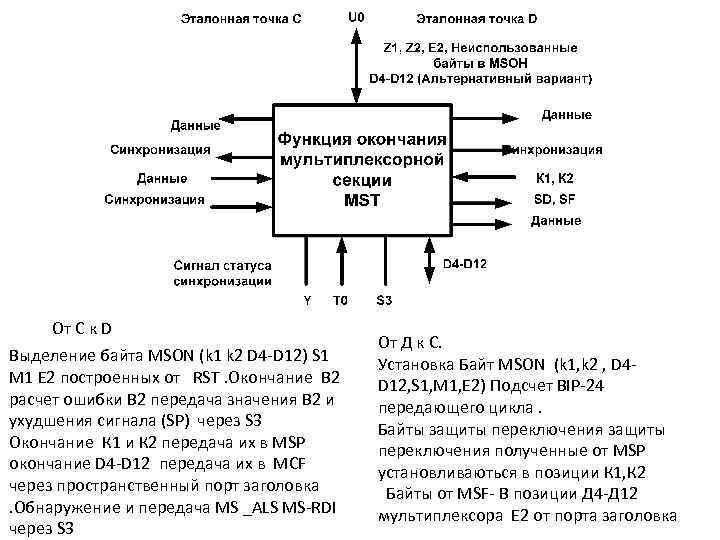

От С к D Выделение байта MSON (k 1 k 2 D 4 -D 12) S 1 M 1 E 2 построенных от RST. Окончание В 2 расчет ошибки В 2 передача значения В 2 и ухудшения сигнала (SP) через S 3 Окончание К 1 и К 2 передача их в MSP окончание D 4 -D 12 передача их в MCF через пространственный порт заголовка. Обнаружение и передача MS _ALS MS-RDI через S 3 От Д к С. Установка Байт MSON (k 1, k 2 , D 4 D 12, S 1, M 1, E 2) Подсчет BIP-24 передающего цикла. Байты защиты переключения полученные от MSP установливаються в позиции К 1, К 2 Байты от MSF- В позиции Д 4 -Д 12 мультиплексора Е 2 от порта заголовка

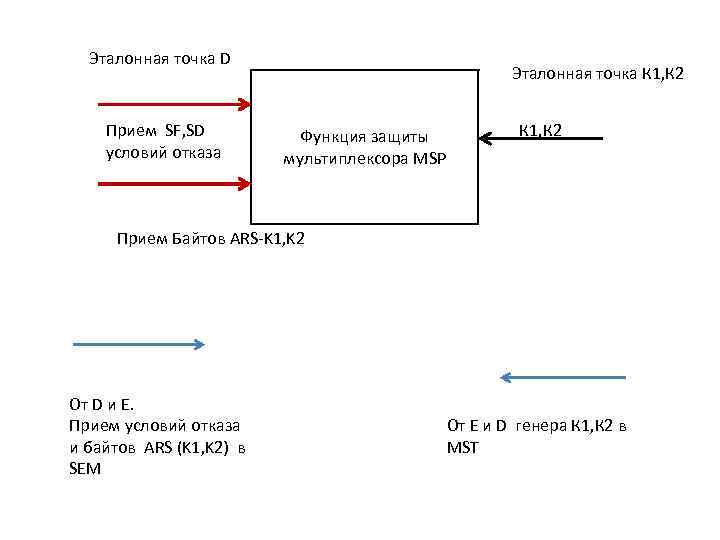

Эталонная точка D Прием SF, SD условий отказа Эталонная точка К 1, К 2 Функция защиты мультиплексора MSP К 1, К 2 Прием Байтов ARS-K 1, K 2 От D и E. Прием условий отказа и байтов ARS (K 1, K 2) в SEM От Е и D генера К 1, К 2 в MST

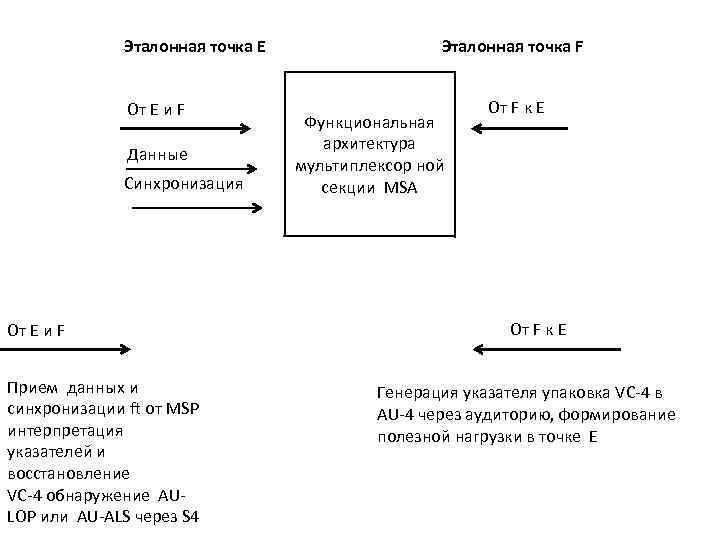

Эталонная точка Е От E и F Данные Синхронизация От E и F Прием данных и синхронизации ft от MSP интерпретация указателей и восстановление VC-4 обнаружение AULOP или AU-ALS через S 4 Эталонная точка F Функциональная архитектура мультиплексор ной секции MSA От F к E Генерация указателя упаковка VC-4 в AU-4 через аудиторию, формирование полезной нагрузки в точке Е

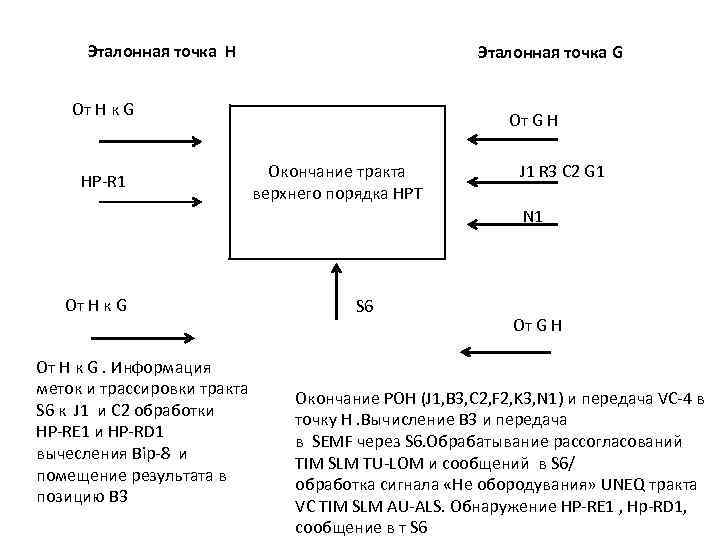

Эталонная точка H Эталонная точка G От H к G НР-R 1 От G H Окончание тракта верхнего порядка НРТ J 1 R 3 C 2 G 1 N 1 От H к G. Информация меток и трассировки тракта S 6 к J 1 и C 2 обработки HP-RE 1 и HP-RD 1 вычесления Bip-8 и помещение результата в позицию В 3 S 6 От G H Окончание РОН (J 1, B 3, C 2, F 2, K 3, N 1) и передача VC-4 в точку Н. Вычисление В 3 и передача в SEMF через S 6. Обрабатывание рассогласований TIM SLM TU-LOM и сообщений в S 6/ обработка сигнала «Не обородувания» UNEQ тракта VC TIM SLM AU-ALS. Обнаружение HP-RE 1 , Hp-RD 1, сообщение в т S 6

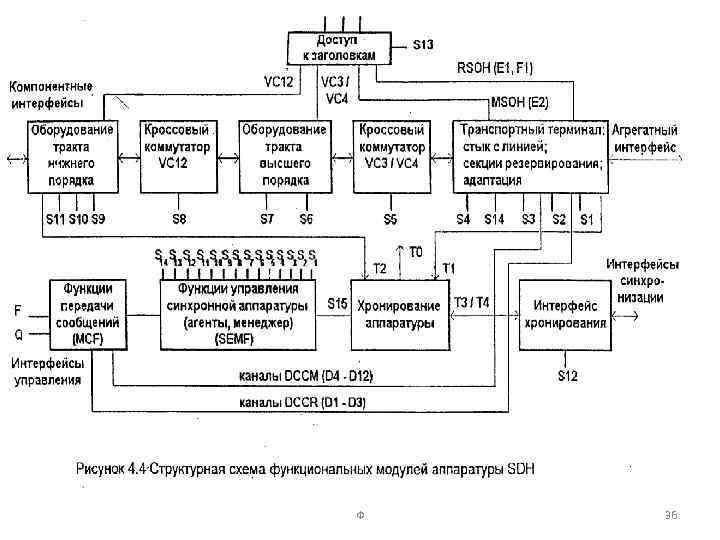

Ф 36

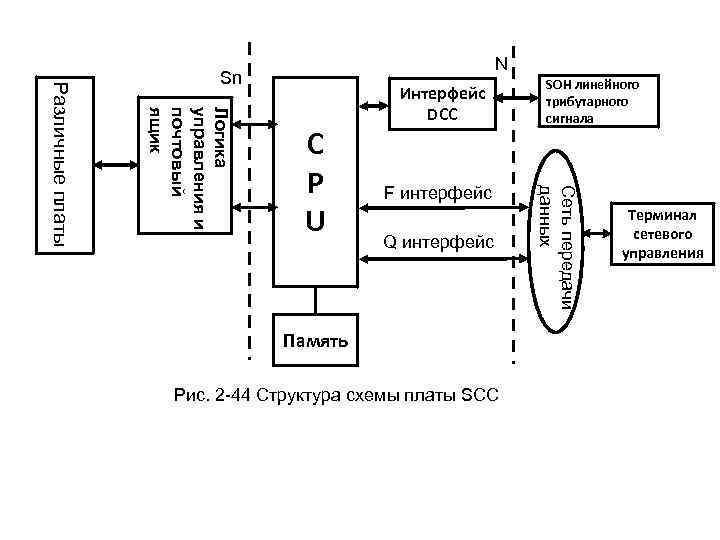

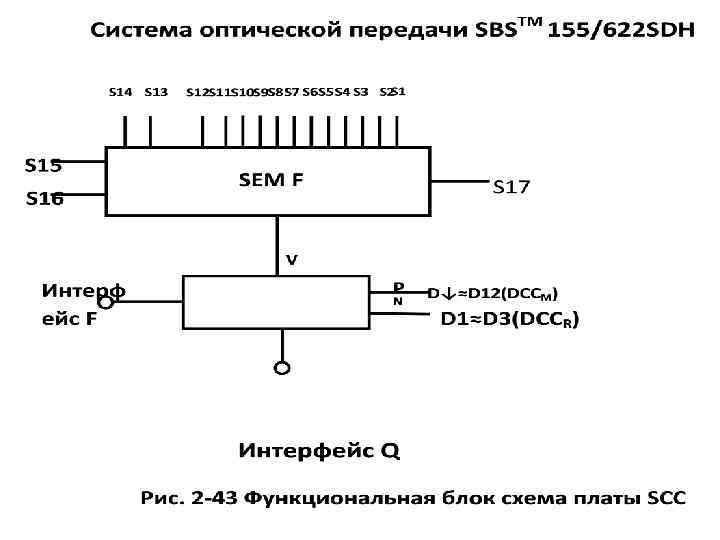

N C P U Интерфейс DCC F интерфейс Q интерфейс Память Рис. 2 -44 Структура схемы платы SCC SOH линейного трибутарного сигнала Сеть передачи данных Логика управления и почтовый ящик Различные платы Sn Терминал сетевого управления

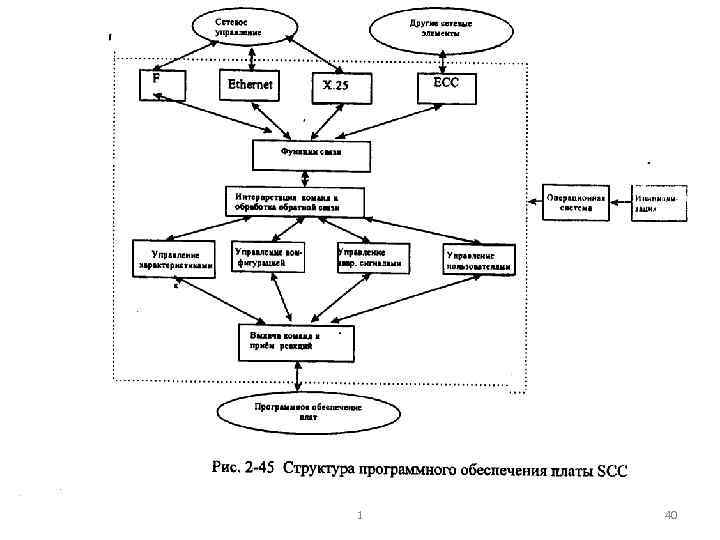

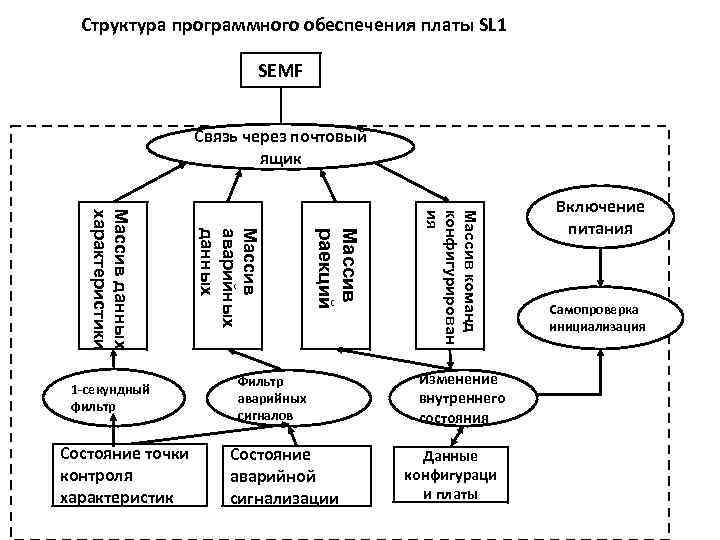

Структура программного обеспечения платы SL 1 SEMF Связь через почтовый ящик Фильтр аварийных сигналов Состояние аварийной сигнализации Массив команд конфигурирован ия Массив раекций Состояние точки контроля характеристик Массив аварийных данных Массив данных характеристики 1 -секундный фильтр Изменение внутреннего состояния Данные конфигураци и платы Включение питания Самопроверка инициализация
1 40

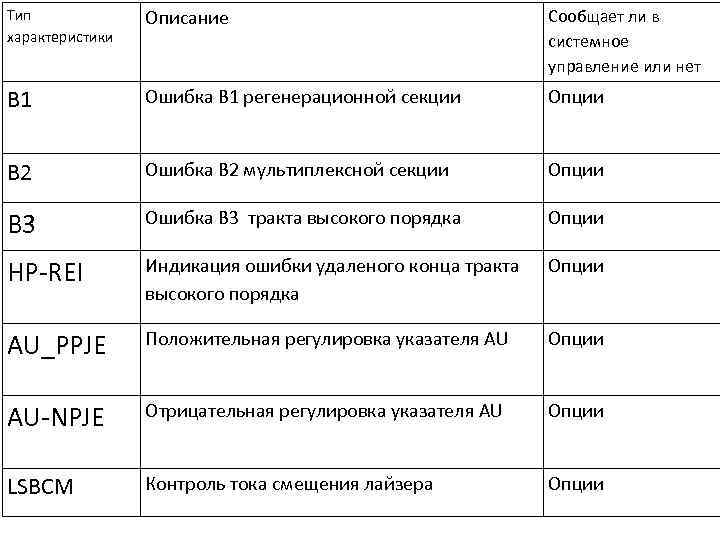

Тип характеристики Описание Сообщает ли в системное управление или нет B 1 Ошибка В 1 регенерационной секции Опции B 2 Ошибка В 2 мультиплексной секции Опции B 3 Ошибка В 3 тракта высокого порядка Опции HP-REI Индикация ошибки удаленого конца тракта высокого порядка Опции AU_PPJE Положительная регулировка указателя AU Опции AU-NPJE Отрицательная регулировка указателя AU Опции LSBCM Контроль тока смещения лайзера Опции

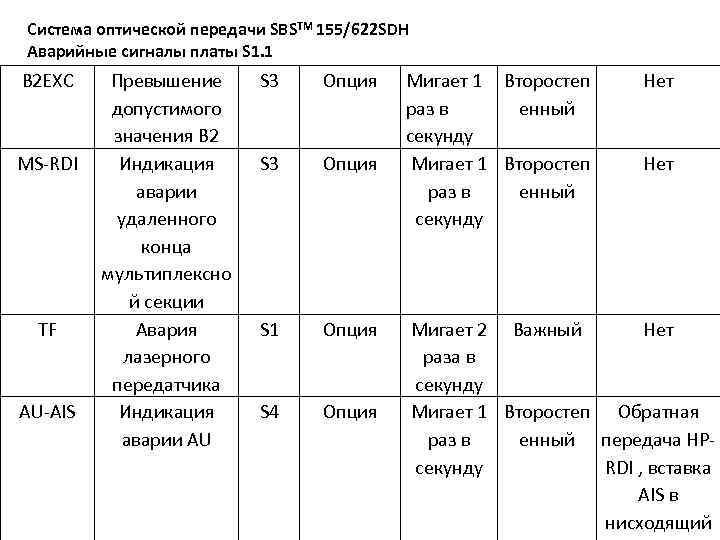

Система оптической передачи SBSTM 155/622 SDH Аварийные сигналы платы S 1. 1 B 2 EXC MS-RDI TF AU-AIS Превышение допустимого значения B 2 Индикация аварии удаленного конца мультиплексно й секции Авария лазерного передатчика Индикация аварии AU S 3 Опция S 1 Опция S 4 Опция Мигает 1 Второстеп раз в енный секунду Нет Мигает 2 Важный Нет раза в секунду Мигает 1 Второстеп Обратная раз в енный передача HPсекунду RDI , вставка AIS в нисходящий

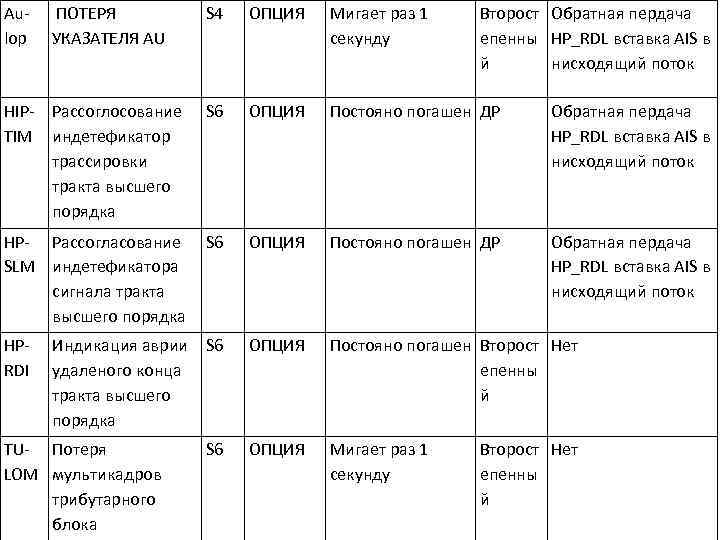

Aulop S 4 ОПЦИЯ Мигает раз 1 секунду HIP- Рассоглосование TIM индетефикатор трассировки тракта высшего порядка S 6 ОПЦИЯ Постояно погашен ДР Обратная пердача HP_RDL вставка AIS в нисходящий поток HP- Рассогласование SLM индетефикатора сигнала тракта высшего порядка S 6 ОПЦИЯ Постояно погашен ДР Обратная пердача HP_RDL вставка AIS в нисходящий поток Индикация аврии S 6 удаленого конца тракта высшего порядка ОПЦИЯ Постояно погашен Второст Нет епенны й ОПЦИЯ Мигает раз 1 секунду HPRDI ПОТЕРЯ УКАЗАТЕЛЯ AU TU- Потеря LOM мультикадров трибутарного блока S 6 Второст Обратная пердача епенны HP_RDL вставка AIS в й нисходящий поток Второст Нет епенны й

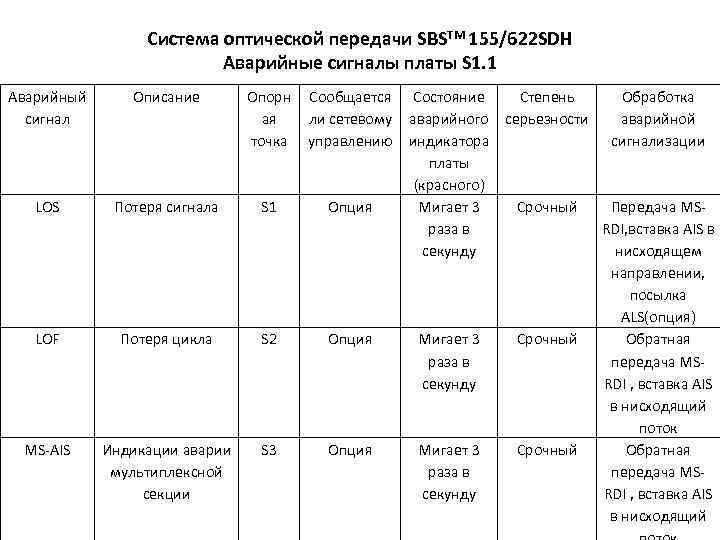

Система оптической передачи SBSTM 155/622 SDH Аварийные сигналы платы S 1. 1 Аварийный сигнал Описание Опорн ая точка Сообщается ли сетевому управлению LOS Потеря сигнала S 1 Опция LOF Потеря цикла S 2 Опция MS-AIS Индикации аварии мультиплексной секции S 3 Опция Состояние Степень Обработка аварийного серьезности аварийной индикатора сигнализации платы (красного) Мигает 3 Срочный Передача MSраза в RDI, вставка AIS в секунду нисходящем направлении, посылка ALS(опция) Мигает 3 Срочный Обратная раза в передача MSсекунду RDI , вставка AIS в нисходящий поток Мигает 3 Срочный Обратная раза в передача MSсекунду RDI , вставка AIS в нисходящий
