К 1 К 2

К 1 К 2 нагрузка С
К 1 К 3
Обоснование выбора выключателя в РУ 35 к. В и выше по суммарному току
Обоснование выбора выключателя в РУ 35 к. В и выше по суммарному току
Трансформатор с расщеплённой обмоткой НН
Выбор выключателей (1) 1. По напряжению установки 2. По длительному
Выбор выключателей (2) 5. По отключению полного тока к. з. (если
tоткл = 0, 3 с для Рг ном < 60 МВт tоткл = 4
Скачать презентацию К 1 К 2 Скачать презентацию К 1 К 2

расчёт ТКЗ сх замещ.pptx

  • Количество слайдов: 8

>К 1 К 2 нагрузка С К 1 К 2 нагрузка С РУ СН (110÷ 330 к. В) РУ ВН (220÷ 750 к. В) . . . К 3 К 4 ~. . . ~ К 5 ~. . . ~ n 1 ~ ~ n 2 n 3=2

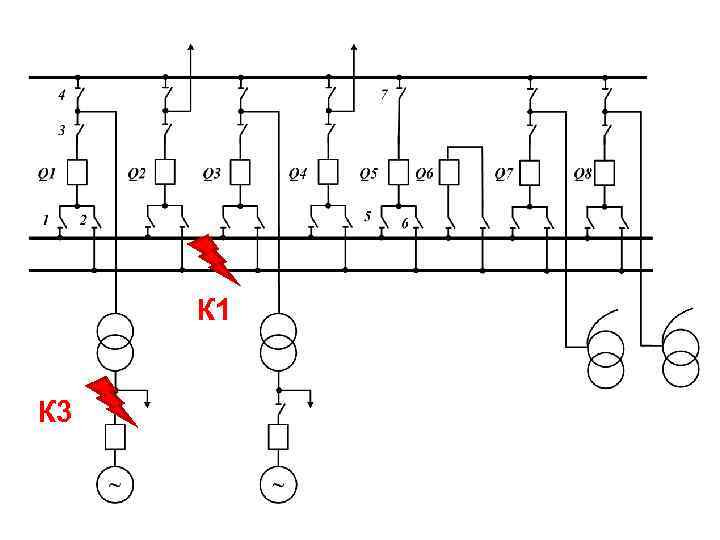

> К 1 К 3 К 1 К 3

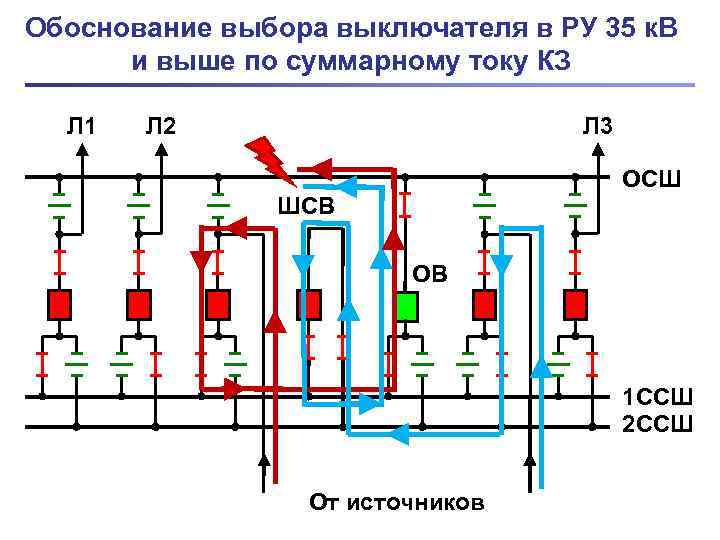

>Обоснование выбора выключателя в РУ 35 к. В и выше по суммарному току Обоснование выбора выключателя в РУ 35 к. В и выше по суммарному току КЗ Л 1 Л 2 Л 3 ОСШ ШСВ ОВ 1 ССШ 2 ССШ От источников

>Обоснование выбора выключателя в РУ 35 к. В и выше по суммарному току Обоснование выбора выключателя в РУ 35 к. В и выше по суммарному току КЗ Л 1 Л 2 Л 3 ОСШ ШСВ ОВ 1 ССШ 2 ССШ От источников

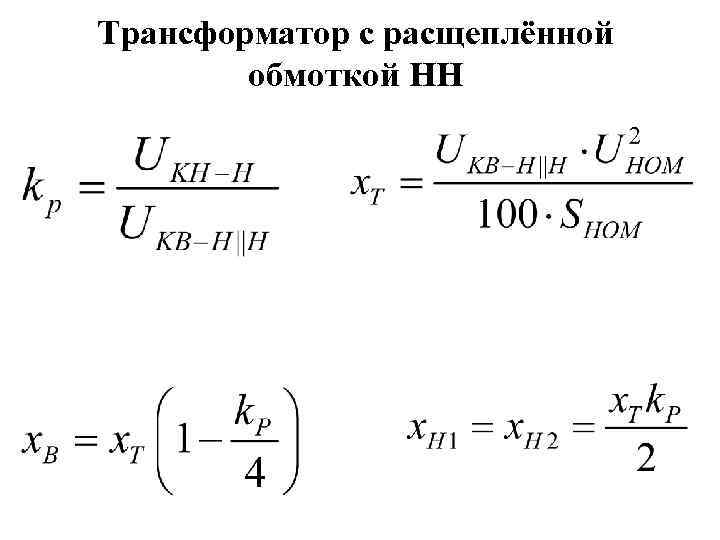

>Трансформатор с расщеплённой обмоткой НН Трансформатор с расщеплённой обмоткой НН

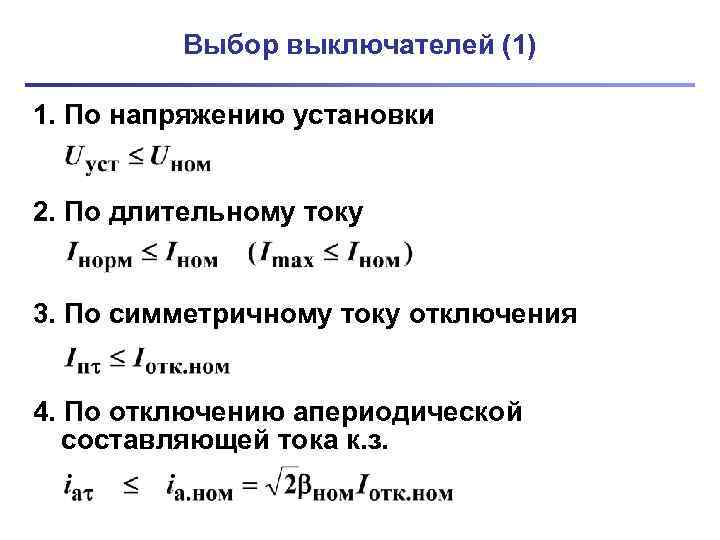

> Выбор выключателей (1) 1. По напряжению установки 2. По длительному Выбор выключателей (1) 1. По напряжению установки 2. По длительному току 3. По симметричному току отключения 4. По отключению апериодической составляющей тока к. з.

> Выбор выключателей (2) 5. По отключению полного тока к. з. (если Выбор выключателей (2) 5. По отключению полного тока к. з. (если не выполняется условие 4) 6. На электродинамическую стойкость 7. На термическую стойкость 8. По скорости восстанавливающегося напряжения на контактах

>tоткл = 0, 3 с для Рг ном < 60 МВт tоткл = 4 tоткл = 0, 3 с для Рг ном < 60 МВт tоткл = 4 с для Рг ном > 60 МВт
