JARINGAN KOMPUTER TIK MUHAMMAD R BABO SLIDE 1 JARINGAN KOMPUTER TIK MUHAMMAD R BABO SLIDE 1

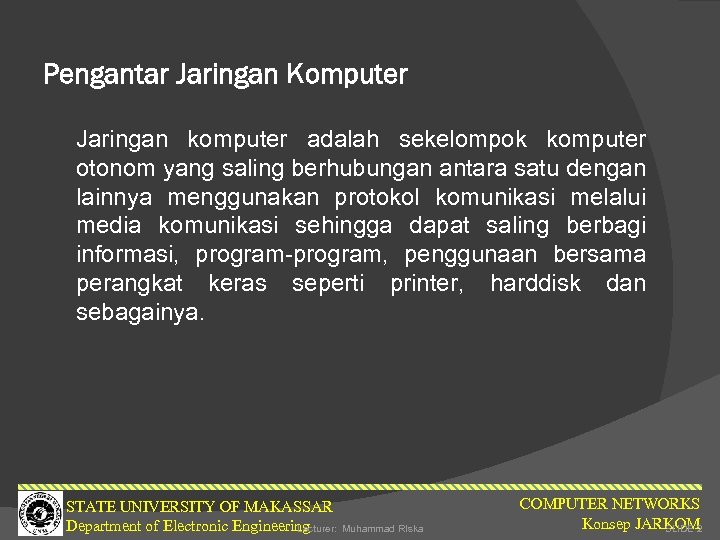

Pengantar Jaringan Komputer Jaringan komputer adalah sekelompok komputer otonom yang saling berhubungan antara satu Pengantar Jaringan Komputer Jaringan komputer adalah sekelompok komputer otonom yang saling berhubungan antara satu dengan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program-program, penggunaan bersama perangkat keras seperti printer, harddisk dan sebagainya. STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Muhammad RIska COMPUTER NETWORKS Konsep JARKOM SLIDE 2

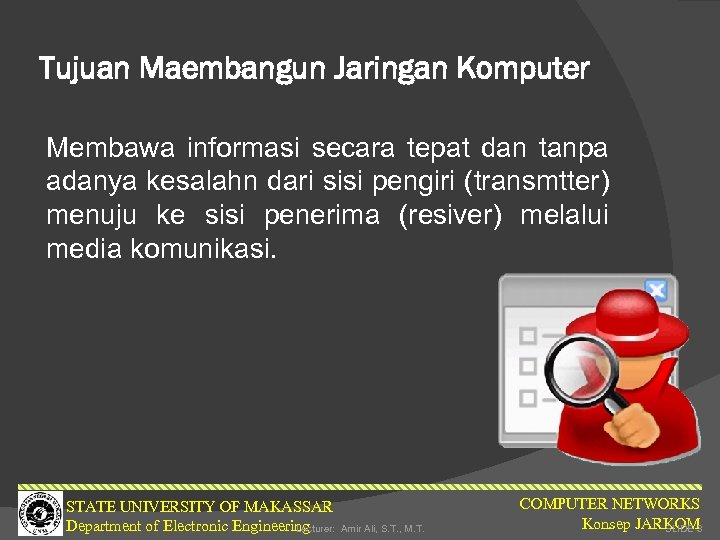

Tujuan Maembangun Jaringan Komputer Membawa informasi secara tepat dan tanpa adanya kesalahn dari sisi Tujuan Maembangun Jaringan Komputer Membawa informasi secara tepat dan tanpa adanya kesalahn dari sisi pengiri (transmtter) menuju ke sisi penerima (resiver) melalui media komunikasi. STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Amir Ali, S. T. , M. T. COMPUTER NETWORKS Konsep JARKOM SLIDE 3

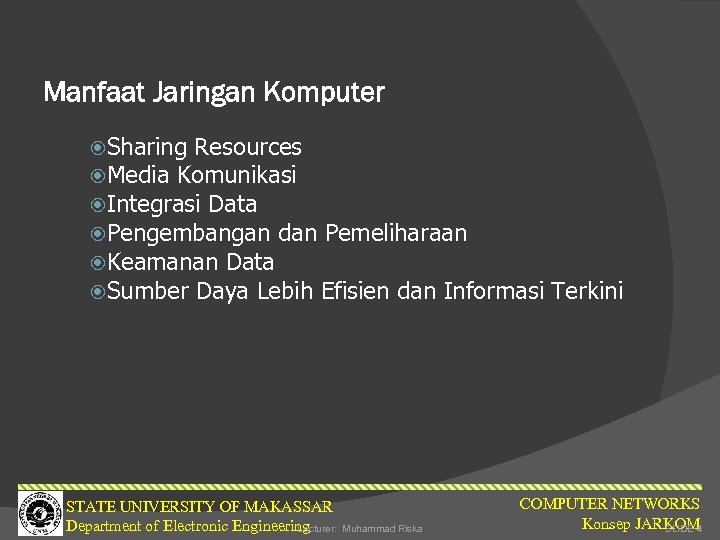

Manfaat Jaringan Komputer Sharing Resources Media Komunikasi Integrasi Data Pengembangan dan Pemeliharaan Keamanan Data Manfaat Jaringan Komputer Sharing Resources Media Komunikasi Integrasi Data Pengembangan dan Pemeliharaan Keamanan Data Sumber Daya Lebih Efisien dan Informasi STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Muhammad Riska Terkini COMPUTER NETWORKS Konsep JARKOM SLIDE 4

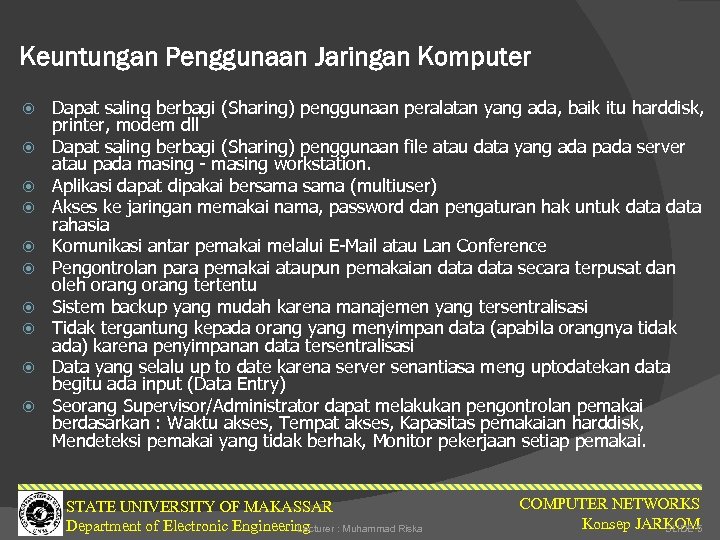

Keuntungan Penggunaan Jaringan Komputer Dapat saling berbagi (Sharing) penggunaan peralatan yang ada, baik itu Keuntungan Penggunaan Jaringan Komputer Dapat saling berbagi (Sharing) penggunaan peralatan yang ada, baik itu harddisk, printer, modem dll Dapat saling berbagi (Sharing) penggunaan file atau data yang ada pada server atau pada masing - masing workstation. Aplikasi dapat dipakai bersama (multiuser) Akses ke jaringan memakai nama, password dan pengaturan hak untuk data rahasia Komunikasi antar pemakai melalui E-Mail atau Lan Conference Pengontrolan para pemakai ataupun pemakaian data secara terpusat dan oleh orang tertentu Sistem backup yang mudah karena manajemen yang tersentralisasi Tidak tergantung kepada orang yang menyimpan data (apabila orangnya tidak ada) karena penyimpanan data tersentralisasi Data yang selalu up to date karena server senantiasa meng uptodatekan data begitu ada input (Data Entry) Seorang Supervisor/Administrator dapat melakukan pengontrolan pemakai berdasarkan : Waktu akses, Tempat akses, Kapasitas pemakaian harddisk, Mendeteksi pemakai yang tidak berhak, Monitor pekerjaan setiap pemakai. STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer : Muhammad Riska COMPUTER NETWORKS Konsep JARKOM SLIDE 5

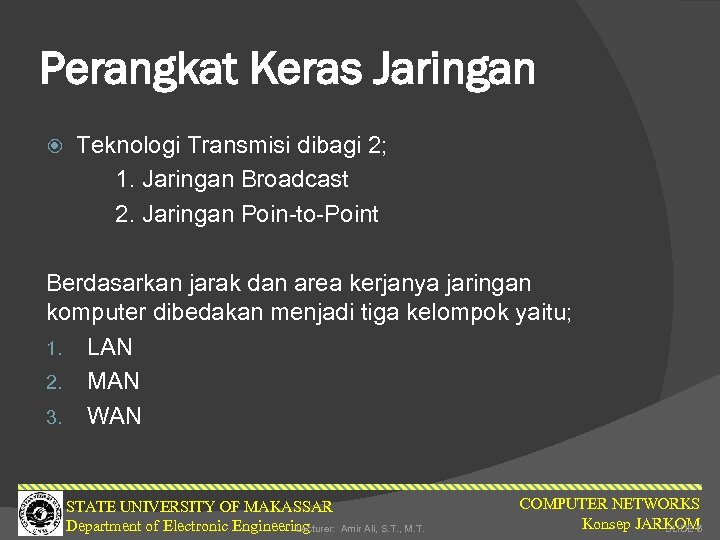

Perangkat Keras Jaringan Teknologi Transmisi dibagi 2; 1. Jaringan Broadcast 2. Jaringan Poin-to-Point Berdasarkan Perangkat Keras Jaringan Teknologi Transmisi dibagi 2; 1. Jaringan Broadcast 2. Jaringan Poin-to-Point Berdasarkan jarak dan area kerjanya jaringan komputer dibedakan menjadi tiga kelompok yaitu; 1. LAN 2. MAN 3. WAN STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Amir Ali, S. T. , M. T. COMPUTER NETWORKS Konsep JARKOM SLIDE 6

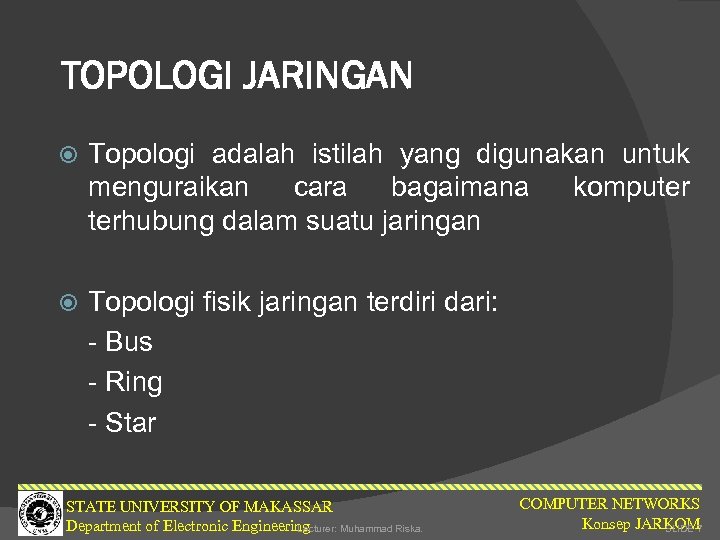

TOPOLOGI JARINGAN Topologi adalah istilah yang digunakan untuk menguraikan cara bagaimana komputer terhubung dalam TOPOLOGI JARINGAN Topologi adalah istilah yang digunakan untuk menguraikan cara bagaimana komputer terhubung dalam suatu jaringan Topologi fisik jaringan terdiri dari: - Bus - Ring - Star STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Muhammad Riska. COMPUTER NETWORKS Konsep JARKOM SLIDE 7

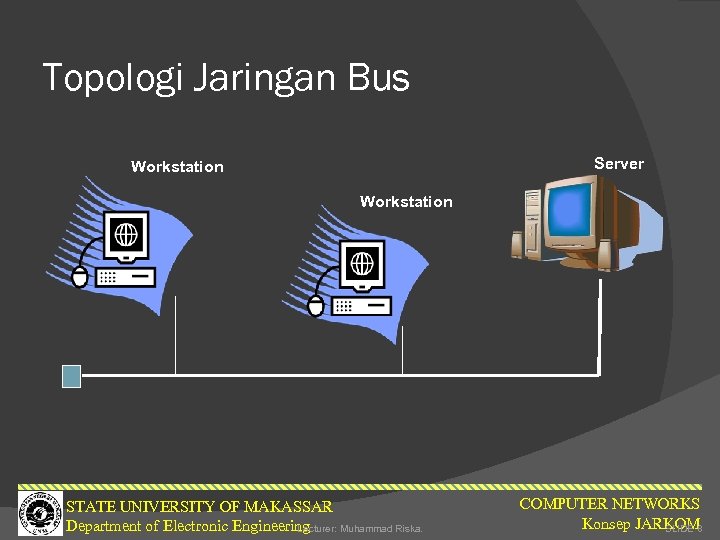

Topologi Jaringan Bus Server Workstation STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Topologi Jaringan Bus Server Workstation STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Muhammad Riska. COMPUTER NETWORKS Konsep JARKOM SLIDE 8

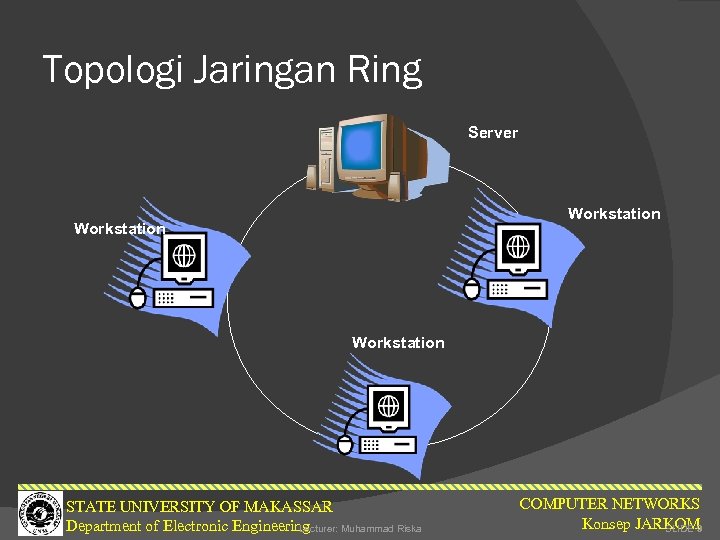

Topologi Jaringan Ring Server Workstation STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Topologi Jaringan Ring Server Workstation STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Muhammad Riska COMPUTER NETWORKS Konsep JARKOM SLIDE 9

Topologi Jaringan Star Workstation Server Workstation Hub/switch STATE UNIVERSITY OF MAKASSAR Department of Electronic Topologi Jaringan Star Workstation Server Workstation Hub/switch STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Muhammad Riska COMPUTER NETWORKS Konsep JARKOM SLIDE 10

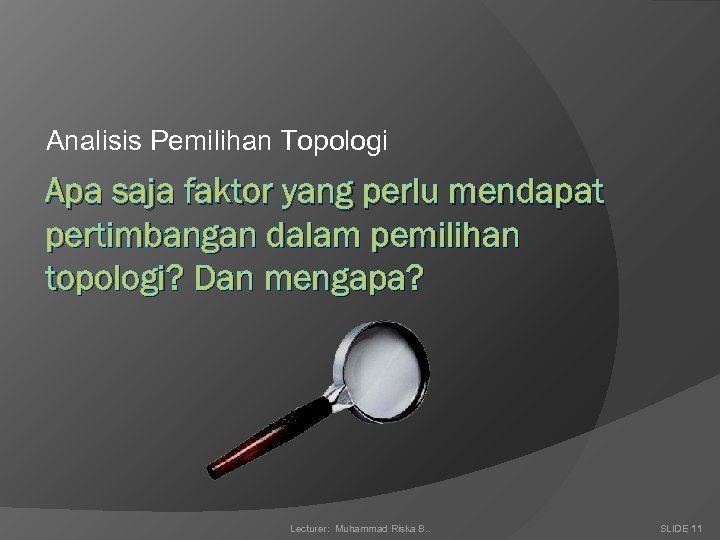

Analisis Pemilihan Topologi Apa saja faktor yang perlu mendapat pertimbangan dalam pemilihan topologi? Dan Analisis Pemilihan Topologi Apa saja faktor yang perlu mendapat pertimbangan dalam pemilihan topologi? Dan mengapa? Lecturer: Muhammad Riska B. . SLIDE 11

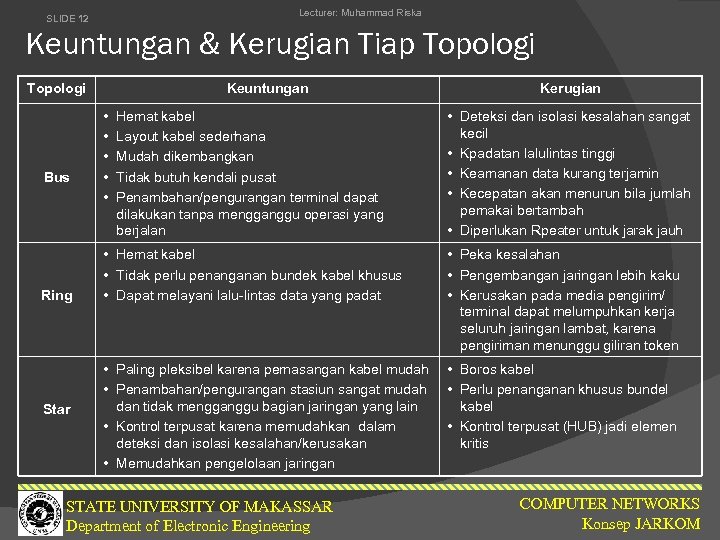

Lecturer: Muhammad Riska SLIDE 12 Keuntungan & Kerugian Tiap Topologi Bus Ring Star Keuntungan Lecturer: Muhammad Riska SLIDE 12 Keuntungan & Kerugian Tiap Topologi Bus Ring Star Keuntungan • • • Hemat kabel Layout kabel sederhana Mudah dikembangkan Tidak butuh kendali pusat Penambahan/pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan Kerugian • Deteksi dan isolasi kesalahan sangat kecil • Kpadatan lalulintas tinggi • Keamanan data kurang terjamin • Kecepatan akan menurun bila jumlah pemakai bertambah • Diperlukan Rpeater untuk jarak jauh • Hemat kabel • Tidak perlu penanganan bundek kabel khusus • Dapat melayani lalu-lintas data yang padat • Peka kesalahan • Pengembangan jaringan lebih kaku • Kerusakan pada media pengirim/ terminal dapat melumpuhkan kerja seluruh jaringan lambat, karena pengiriman menunggu giliran token • Paling pleksibel karena pemasangan kabel mudah • Penambahan/pengurangan stasiun sangat mudah dan tidak mengganggu bagian jaringan yang lain • Kontrol terpusat karena memudahkan dalam deteksi dan isolasi kesalahan/kerusakan • Memudahkan pengelolaan jaringan • Boros kabel • Perlu penanganan khusus bundel kabel • Kontrol terpusat (HUB) jadi elemen kritis STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

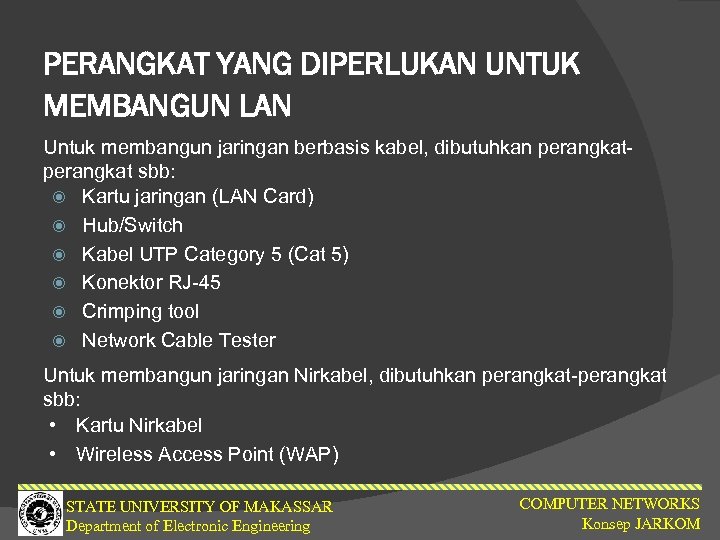

PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN Untuk membangun jaringan berbasis kabel, dibutuhkan perangkat sbb: PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN Untuk membangun jaringan berbasis kabel, dibutuhkan perangkat sbb: Kartu jaringan (LAN Card) Hub/Switch Kabel UTP Category 5 (Cat 5) Konektor RJ-45 Crimping tool Network Cable Tester Untuk membangun jaringan Nirkabel, dibutuhkan perangkat-perangkat sbb: • Kartu Nirkabel • Wireless Access Point (WAP) STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

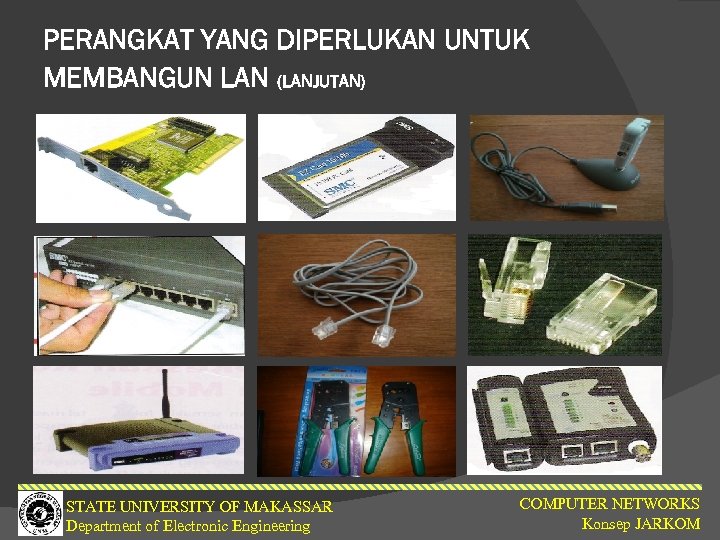

PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN (LANJUTAN) STATE UNIVERSITY OF MAKASSAR Department of Electronic PERANGKAT YANG DIPERLUKAN UNTUK MEMBANGUN LAN (LANJUTAN) STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

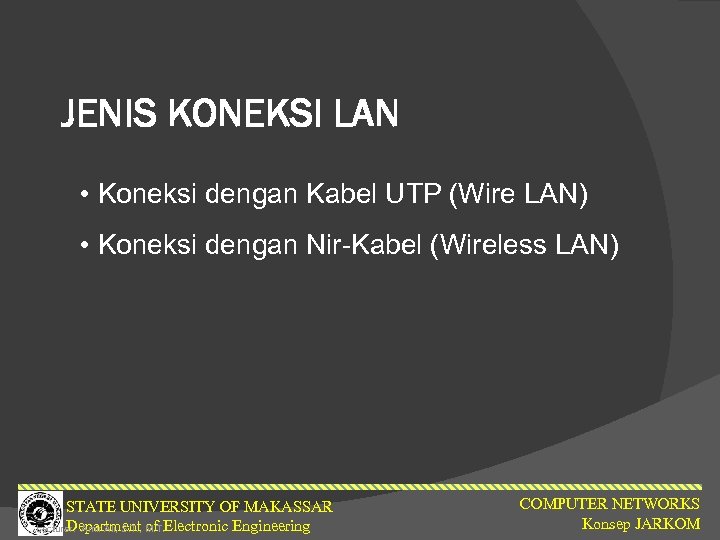

JENIS KONEKSI LAN • Koneksi dengan Kabel UTP (Wire LAN) • Koneksi dengan Nir-Kabel JENIS KONEKSI LAN • Koneksi dengan Kabel UTP (Wire LAN) • Koneksi dengan Nir-Kabel (Wireless LAN) STATE UNIVERSITY OF MAKASSAR Department of Lecturer: Amir Ali, S. T. , M. T. Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

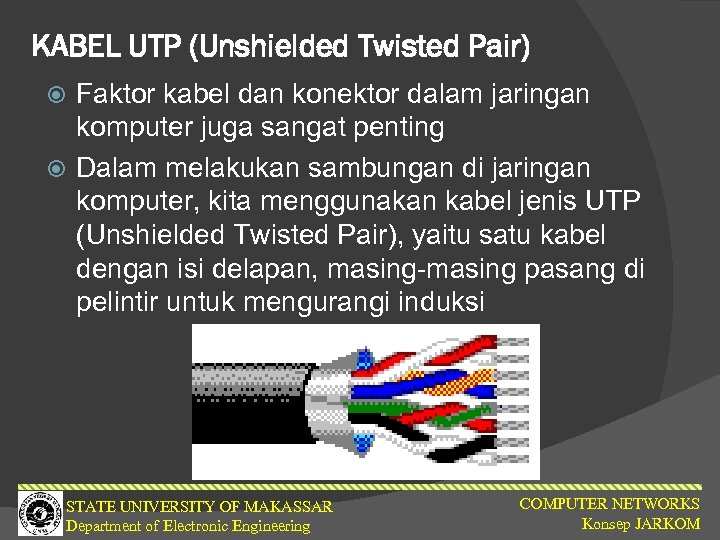

KABEL UTP (Unshielded Twisted Pair) Faktor kabel dan konektor dalam jaringan komputer juga sangat KABEL UTP (Unshielded Twisted Pair) Faktor kabel dan konektor dalam jaringan komputer juga sangat penting Dalam melakukan sambungan di jaringan komputer, kita menggunakan kabel jenis UTP (Unshielded Twisted Pair), yaitu satu kabel dengan isi delapan, masing-masing pasang di pelintir untuk mengurangi induksi STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

SLIDE 17 Lecturer: Amir Ali, S. T. , M. T. KABEL UTP (LANJUTAN 1) SLIDE 17 Lecturer: Amir Ali, S. T. , M. T. KABEL UTP (LANJUTAN 1) Kabel UTP dipasang langsung, untuk Menghubungkan perangkat yang berbeda ( Ingat Materi Praktikum I ) STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

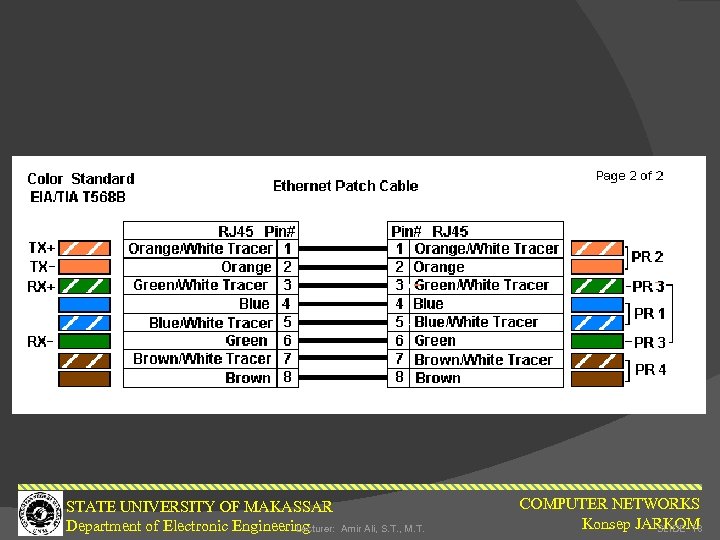

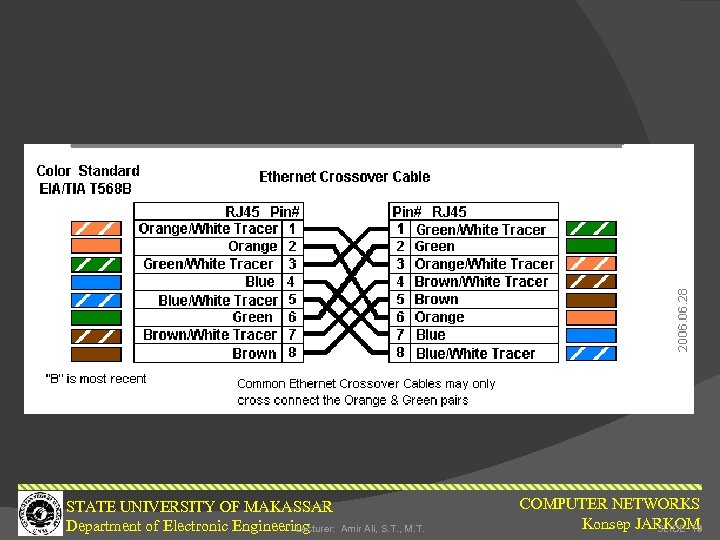

STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Amir Ali, S. T. , STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Amir Ali, S. T. , M. T. COMPUTER NETWORKS Konsep JARKOM SLIDE 18

STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Amir Ali, S. T. , STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering Lecturer: Amir Ali, S. T. , M. T. COMPUTER NETWORKS Konsep JARKOM SLIDE 19

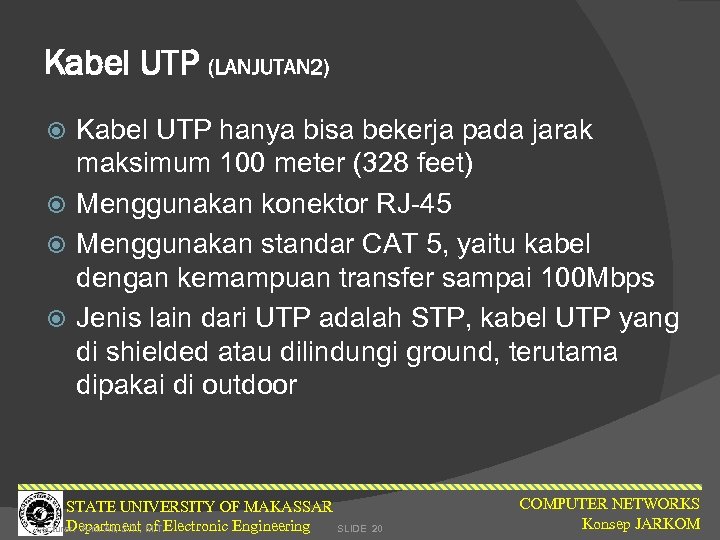

Kabel UTP (LANJUTAN 2) Kabel UTP hanya bisa bekerja pada jarak maksimum 100 meter Kabel UTP (LANJUTAN 2) Kabel UTP hanya bisa bekerja pada jarak maksimum 100 meter (328 feet) Menggunakan konektor RJ-45 Menggunakan standar CAT 5, yaitu kabel dengan kemampuan transfer sampai 100 Mbps Jenis lain dari UTP adalah STP, kabel UTP yang di shielded atau dilindungi ground, terutama dipakai di outdoor STATE UNIVERSITY OF MAKASSAR Department of SLIDE Lecturer: Amir Ali, S. T. , M. T. Electronic Engineering 20 COMPUTER NETWORKS Konsep JARKOM

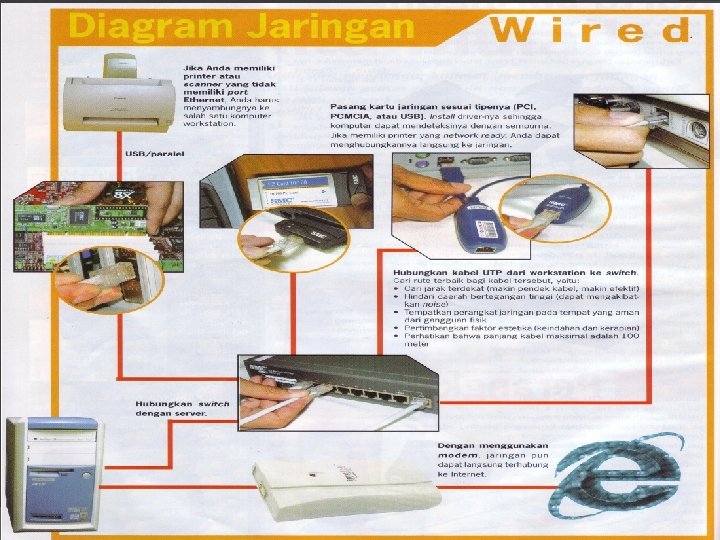

STATE UNIVERSITY OF MAKASSAR Department of SLIDE Lecturer: Amir Ali, S. T. , M. STATE UNIVERSITY OF MAKASSAR Department of SLIDE Lecturer: Amir Ali, S. T. , M. T. Electronic Engineering 21 COMPUTER NETWORKS Konsep JARKOM

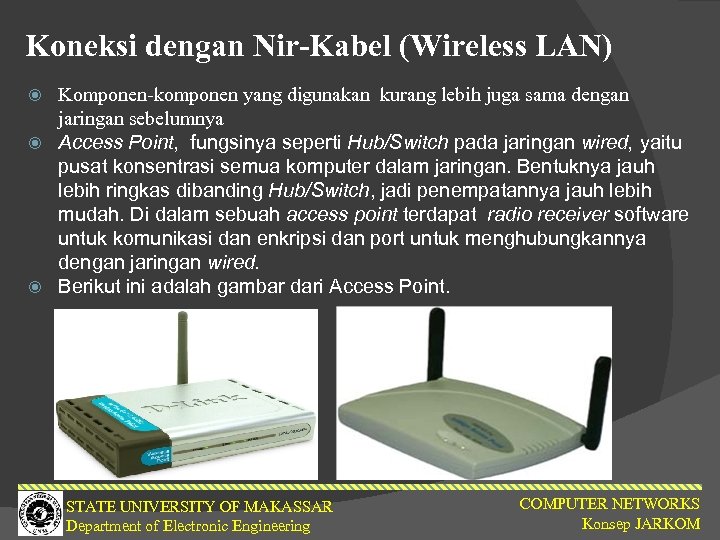

Koneksi dengan Nir-Kabel (Wireless LAN) Komponen-komponen yang digunakan kurang lebih juga sama dengan jaringan Koneksi dengan Nir-Kabel (Wireless LAN) Komponen-komponen yang digunakan kurang lebih juga sama dengan jaringan sebelumnya Access Point, fungsinya seperti Hub/Switch pada jaringan wired, yaitu pusat konsentrasi semua komputer dalam jaringan. Bentuknya jauh lebih ringkas dibanding Hub/Switch, jadi penempatannya jauh lebih mudah. Di dalam sebuah access point terdapat radio receiver software untuk komunikasi dan enkripsi dan port untuk menghubungkannya dengan jaringan wired. Berikut ini adalah gambar dari Access Point. STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM

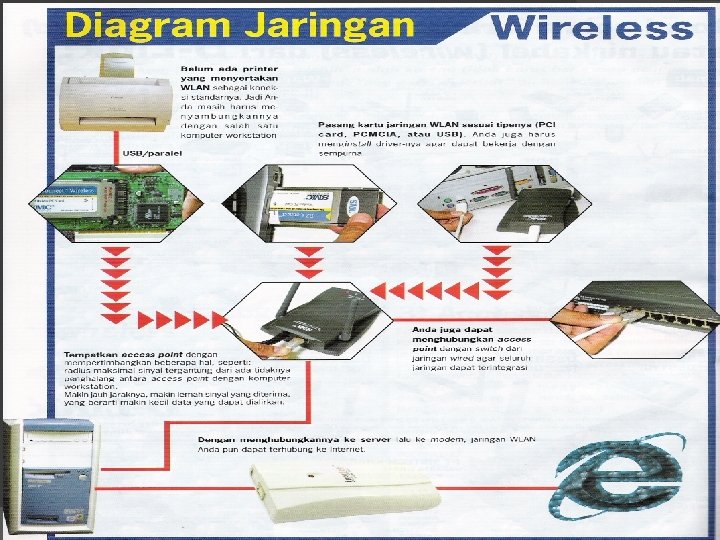

STATE UNIVERSITY OF MAKASSAR Department of SLIDE Lecturer: Amir Ali, S. T. , M. STATE UNIVERSITY OF MAKASSAR Department of SLIDE Lecturer: Amir Ali, S. T. , M. T. Electronic Engineering 23 COMPUTER NETWORKS Konsep JARKOM

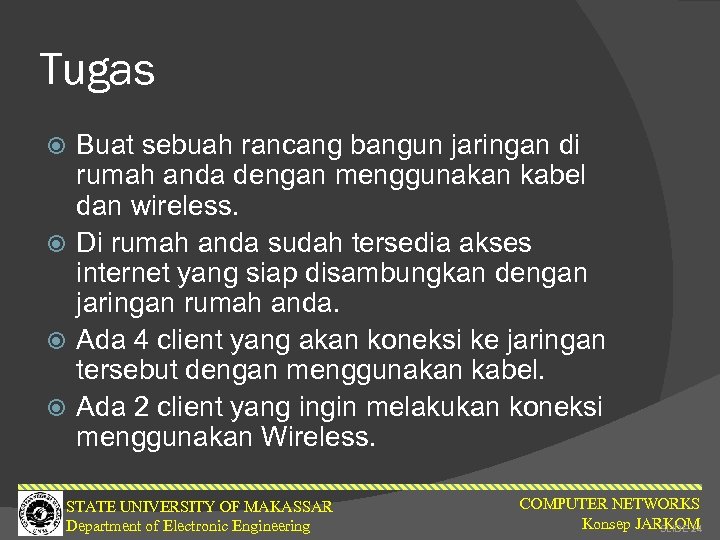

Tugas Buat sebuah rancang bangun jaringan di rumah anda dengan menggunakan kabel dan wireless. Tugas Buat sebuah rancang bangun jaringan di rumah anda dengan menggunakan kabel dan wireless. Di rumah anda sudah tersedia akses internet yang siap disambungkan dengan jaringan rumah anda. Ada 4 client yang akan koneksi ke jaringan tersebut dengan menggunakan kabel. Ada 2 client yang ingin melakukan koneksi menggunakan Wireless. STATE UNIVERSITY OF MAKASSAR Department of Electronic Engineering COMPUTER NETWORKS Konsep JARKOM SLIDE 24
