JARINGAN KOMPUTER Ihsan Naskah S Kom MT

JARINGAN KOMPUTER Ihsan Naskah, S. Kom. , MT ihsannaskah@yahoo. com

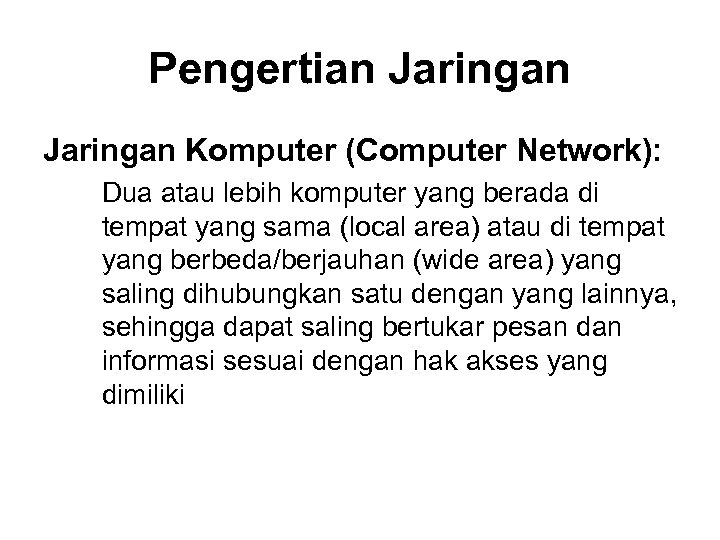

Pengertian Jaringan Komputer (Computer Network): Dua atau lebih komputer yang berada di tempat yang sama (local area) atau di tempat yang berbeda/berjauhan (wide area) yang saling dihubungkan satu dengan yang lainnya, sehingga dapat saling bertukar pesan dan informasi sesuai dengan hak akses yang dimiliki

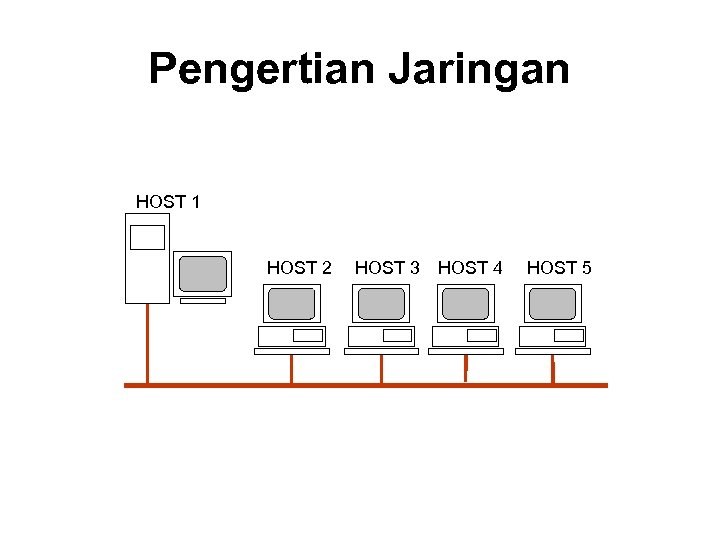

Pengertian Jaringan HOST 1 HOST 2 HOST 3 HOST 4 HOST 5

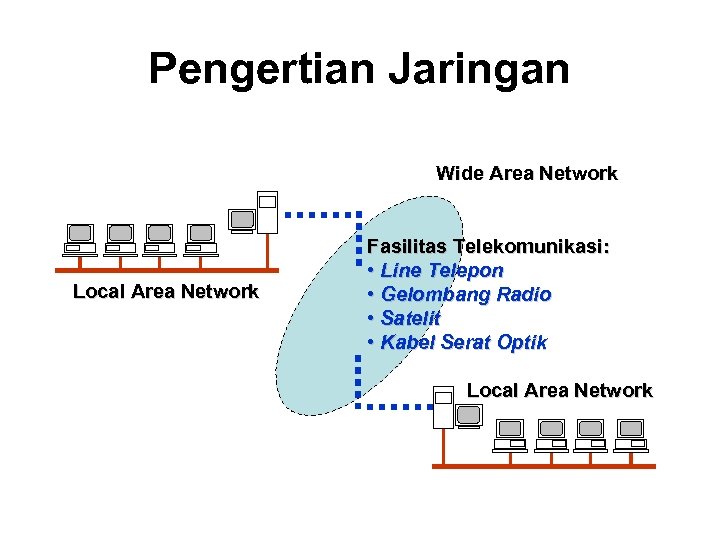

Pengertian Jaringan Wide Area Network Local Area Network Fasilitas Telekomunikasi: • Line Telepon • Gelombang Radio • Satelit • Kabel Serat Optik Local Area Network

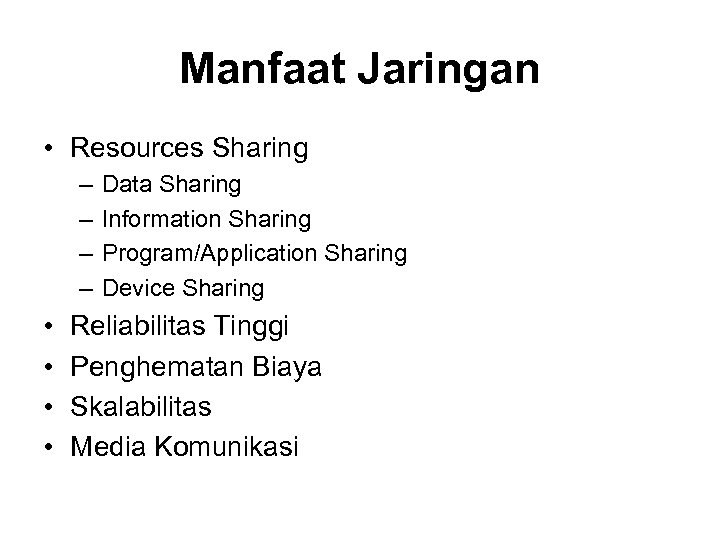

Manfaat Jaringan • Resources Sharing – – • • Data Sharing Information Sharing Program/Application Sharing Device Sharing Reliabilitas Tinggi Penghematan Biaya Skalabilitas Media Komunikasi

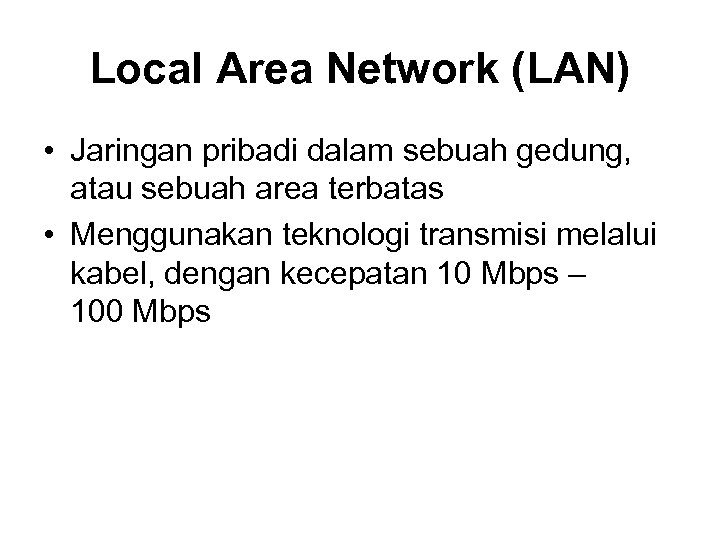

Local Area Network (LAN) • Jaringan pribadi dalam sebuah gedung, atau sebuah area terbatas • Menggunakan teknologi transmisi melalui kabel, dengan kecepatan 10 Mbps – 100 Mbps

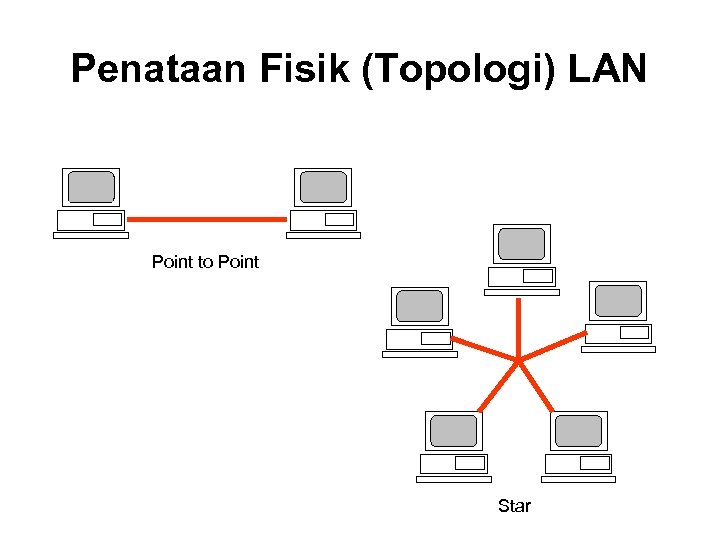

Penataan Fisik (Topologi) LAN Point to Point Star

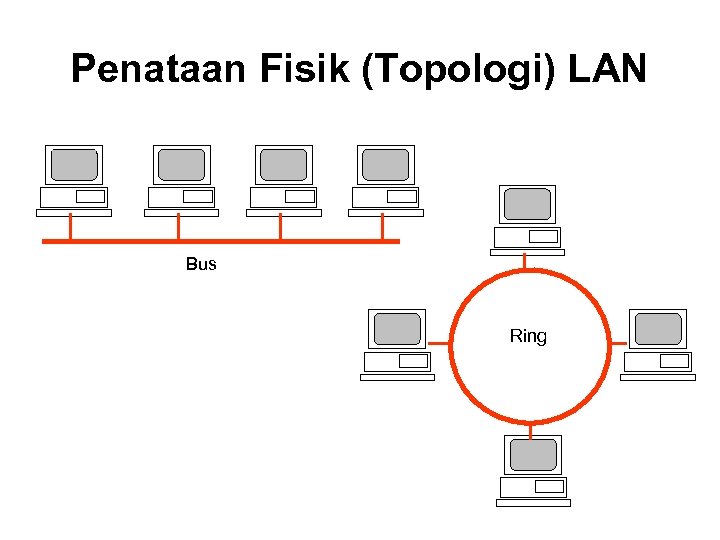

Penataan Fisik (Topologi) LAN Bus Ring

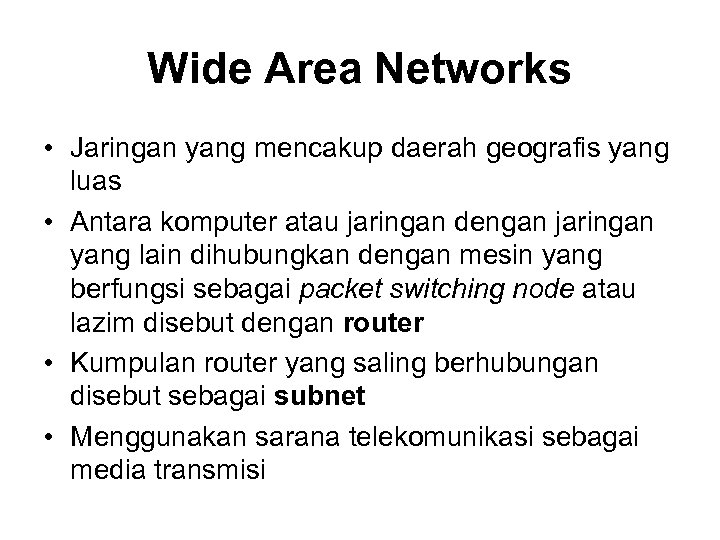

Wide Area Networks • Jaringan yang mencakup daerah geografis yang luas • Antara komputer atau jaringan dengan jaringan yang lain dihubungkan dengan mesin yang berfungsi sebagai packet switching node atau lazim disebut dengan router • Kumpulan router yang saling berhubungan disebut sebagai subnet • Menggunakan sarana telekomunikasi sebagai media transmisi

Wide Area Network Local Area Network ROUTER SUBNET HOST Local Area Network

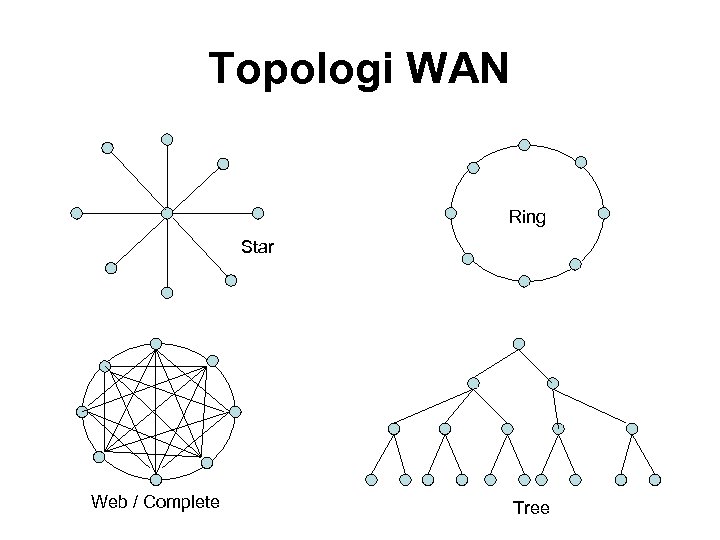

Topologi WAN Ring Star Web / Complete Tree

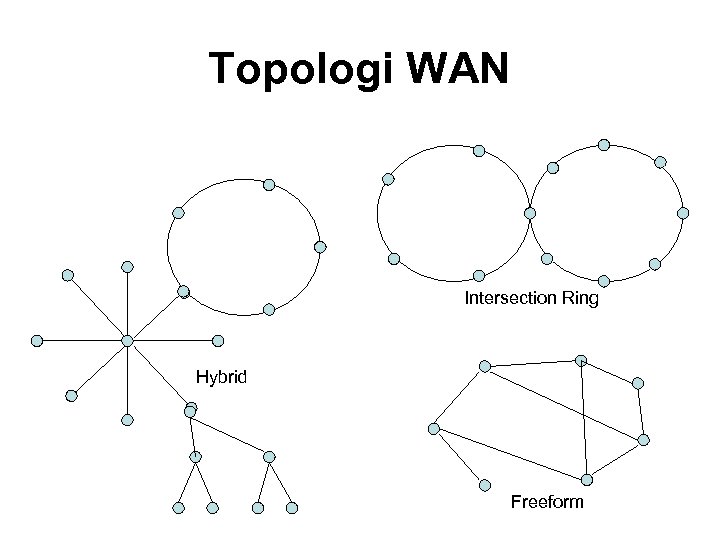

Topologi WAN Intersection Ring Hybrid Freeform

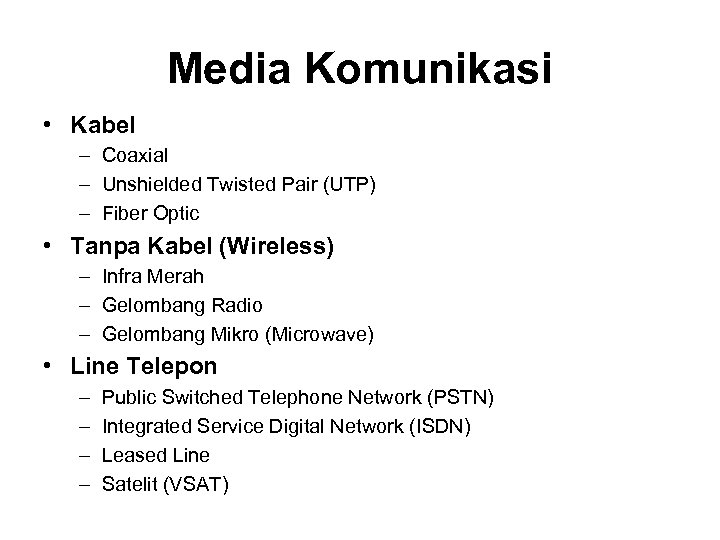

Media Komunikasi • Kabel – Coaxial – Unshielded Twisted Pair (UTP) – Fiber Optic • Tanpa Kabel (Wireless) – Infra Merah – Gelombang Radio – Gelombang Mikro (Microwave) • Line Telepon – – Public Switched Telephone Network (PSTN) Integrated Service Digital Network (ISDN) Leased Line Satelit (VSAT)

Perangkat Lunak Jaringan Agus Halid Agus_hld@kharisma. ac. id

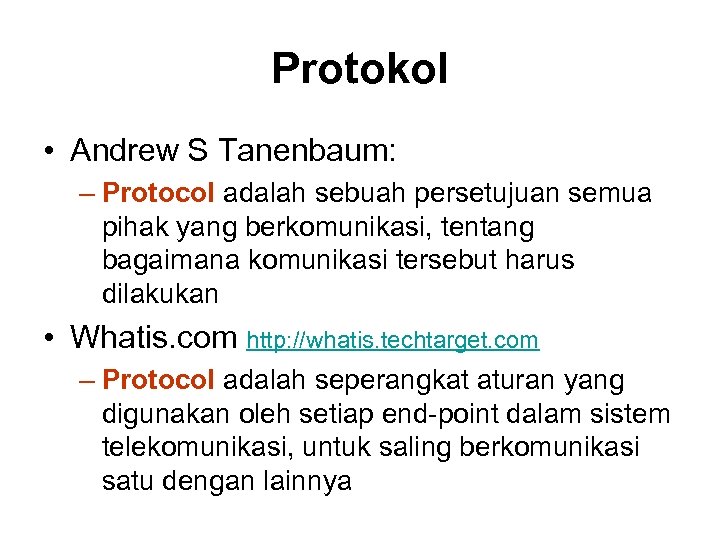

Protokol • Andrew S Tanenbaum: – Protocol adalah sebuah persetujuan semua pihak yang berkomunikasi, tentang bagaimana komunikasi tersebut harus dilakukan • Whatis. com http: //whatis. techtarget. com – Protocol adalah seperangkat aturan yang digunakan oleh setiap end-point dalam sistem telekomunikasi, untuk saling berkomunikasi satu dengan lainnya

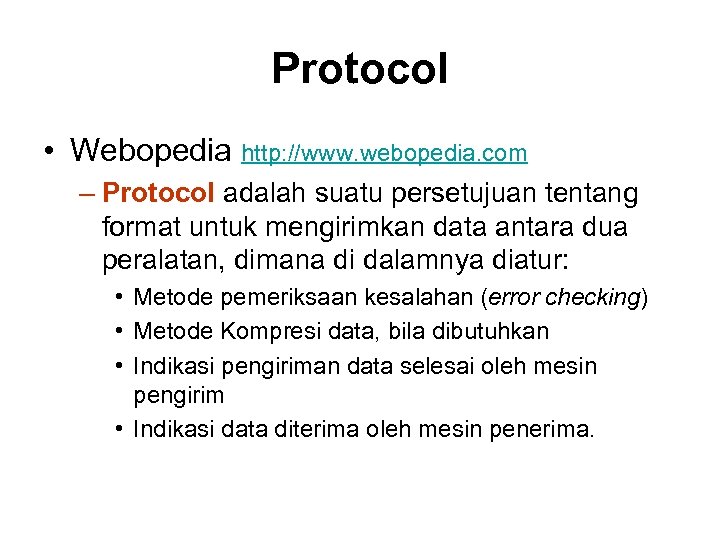

Protocol • Webopedia http: //www. webopedia. com – Protocol adalah suatu persetujuan tentang format untuk mengirimkan data antara dua peralatan, dimana di dalamnya diatur: • Metode pemeriksaan kesalahan (error checking) • Metode Kompresi data, bila dibutuhkan • Indikasi pengiriman data selesai oleh mesin pengirim • Indikasi data diterima oleh mesin penerima.

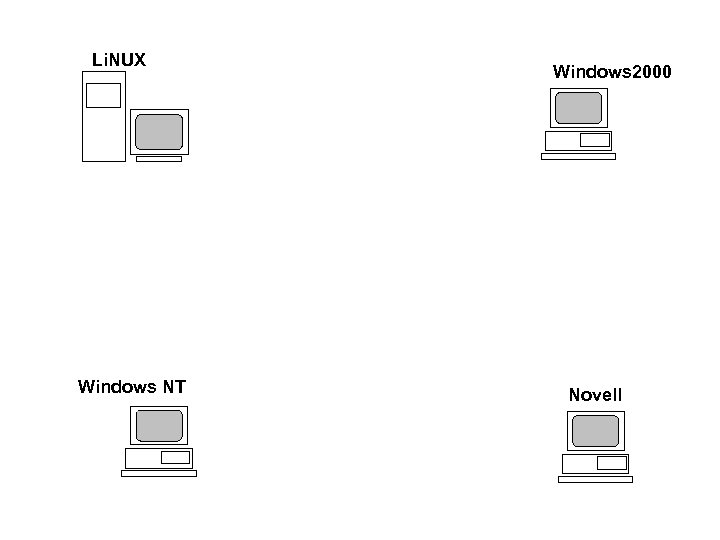

Li. NUX Windows NT Windows 2000 Novell

Li. NUX Windows 2000 PROTOCOL Windows NT Novell

Li. NUX Windows 2000 PROTOCOL Windows NT PROTOCOL Novell

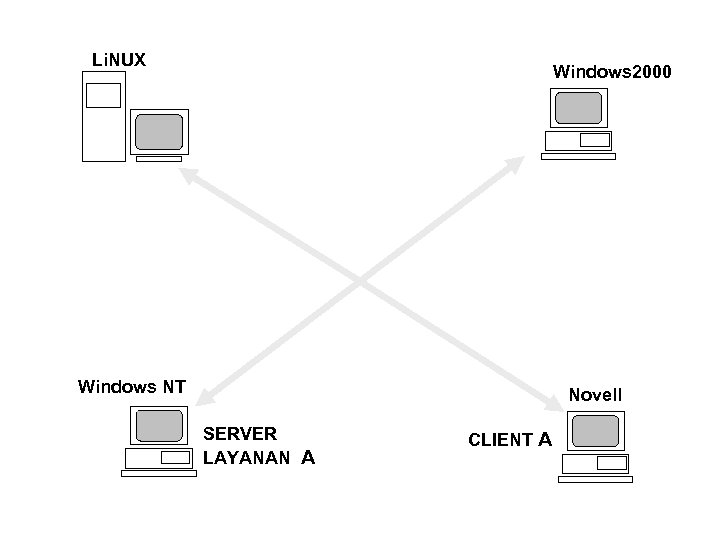

Li. NUX Windows 2000 Windows NT Novell SERVER LAYANAN A CLIENT A

Li. NUX Windows 2000 PROTOCOL Windows NT A PROTOCOL A Novell SERVER LAYANAN A CLIENT A

Li. NUX Windows 2000 CLIENT A PROTOCOL Windows NT A PROTOCOL A Novell SERVER LAYANAN A CLIENT A

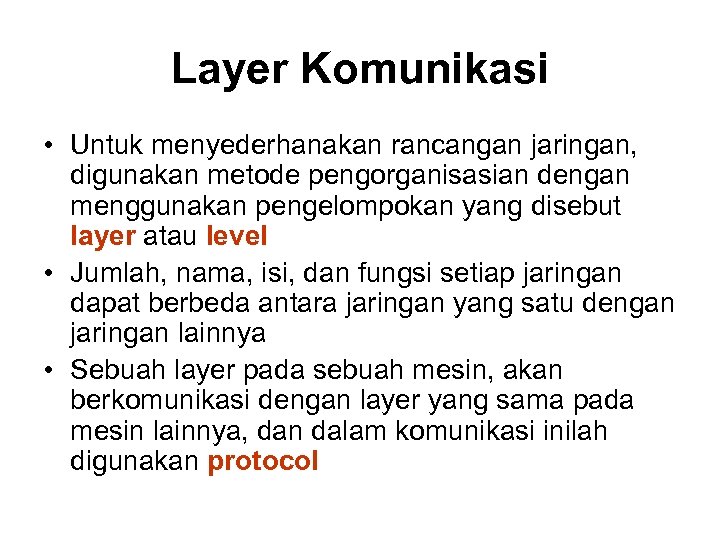

Layer Komunikasi • Untuk menyederhanakan rancangan jaringan, digunakan metode pengorganisasian dengan menggunakan pengelompokan yang disebut layer atau level • Jumlah, nama, isi, dan fungsi setiap jaringan dapat berbeda antara jaringan yang satu dengan jaringan lainnya • Sebuah layer pada sebuah mesin, akan berkomunikasi dengan layer yang sama pada mesin lainnya, dan dalam komunikasi inilah digunakan protocol

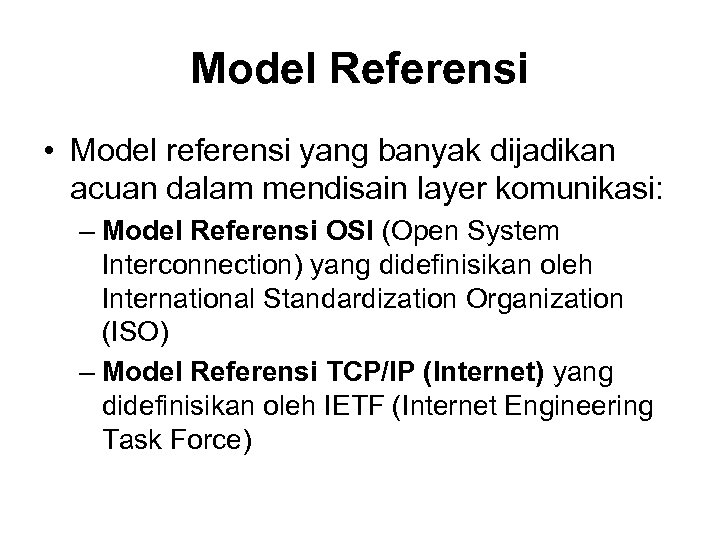

Model Referensi • Model referensi yang banyak dijadikan acuan dalam mendisain layer komunikasi: – Model Referensi OSI (Open System Interconnection) yang didefinisikan oleh International Standardization Organization (ISO) – Model Referensi TCP/IP (Internet) yang didefinisikan oleh IETF (Internet Engineering Task Force)

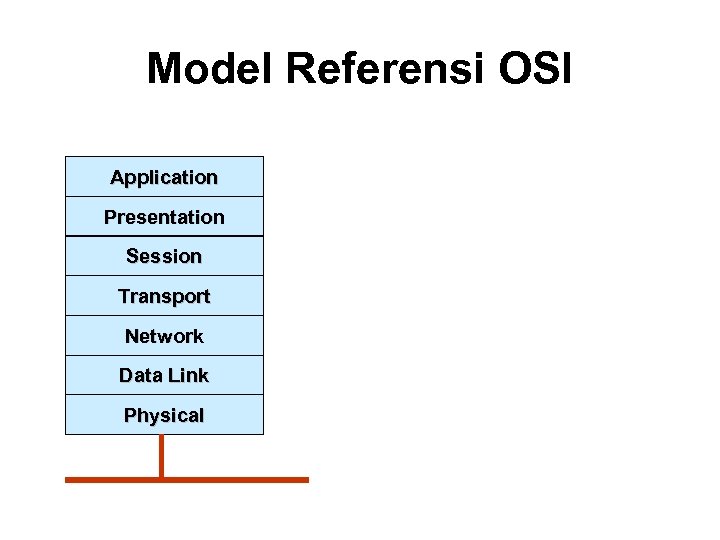

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical

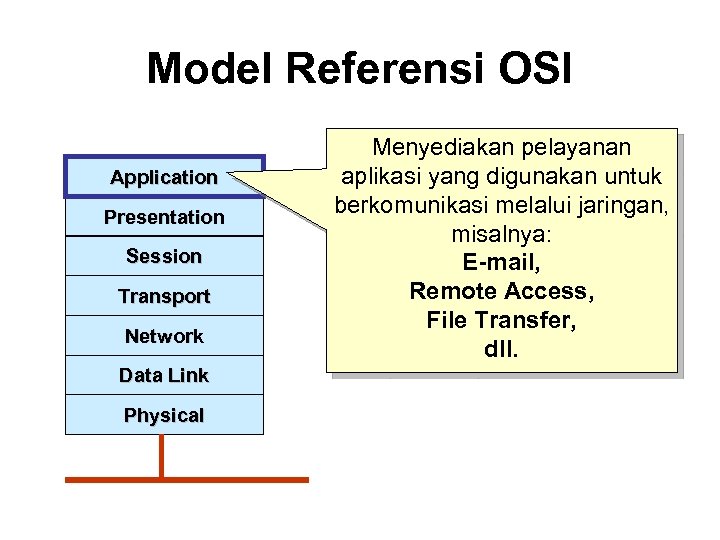

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical Menyediakan pelayanan aplikasi yang digunakan untuk berkomunikasi melalui jaringan, misalnya: E-mail, Remote Access, File Transfer, dll.

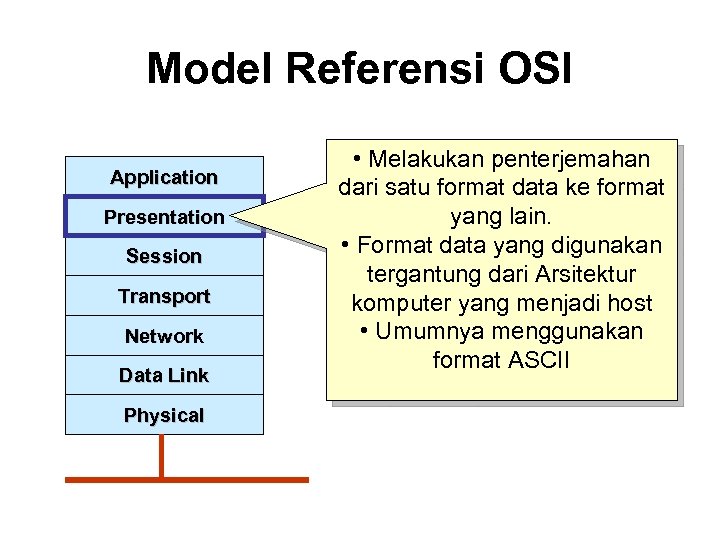

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical • Melakukan penterjemahan dari satu format data ke format yang lain. • Format data yang digunakan tergantung dari Arsitektur komputer yang menjadi host • Umumnya menggunakan format ASCII

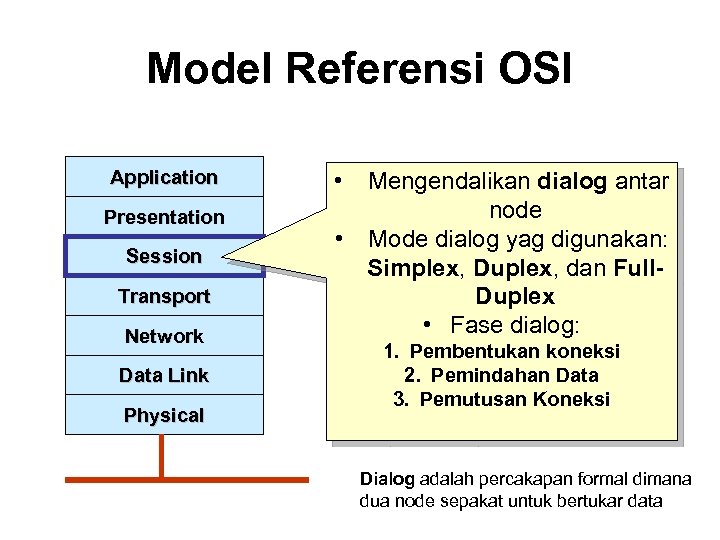

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical • Mengendalikan dialog antar node • Mode dialog yag digunakan: Simplex, Duplex, dan Full. Duplex • Fase dialog: 1. Pembentukan koneksi 2. Pemindahan Data 3. Pemutusan Koneksi Dialog adalah percakapan formal dimana dua node sepakat untuk bertukar data

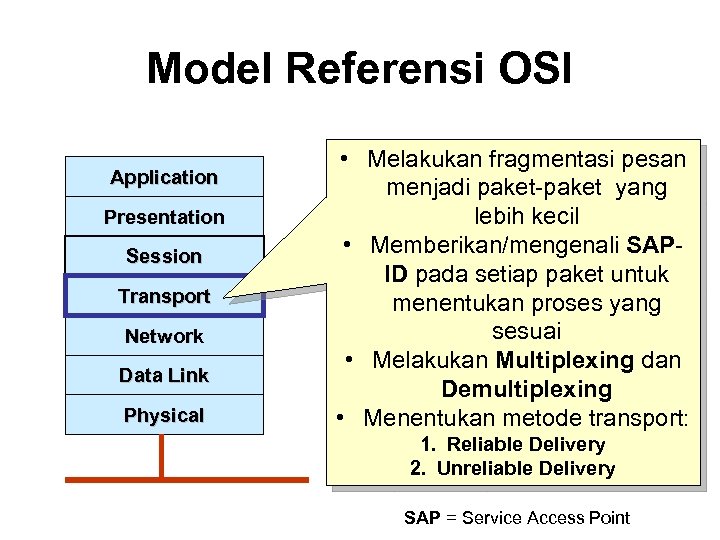

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical • Melakukan fragmentasi pesan menjadi paket-paket yang lebih kecil • Memberikan/mengenali SAPID pada setiap paket untuk menentukan proses yang sesuai • Melakukan Multiplexing dan Demultiplexing • Menentukan metode transport: 1. Reliable Delivery 2. Unreliable Delivery SAP = Service Access Point

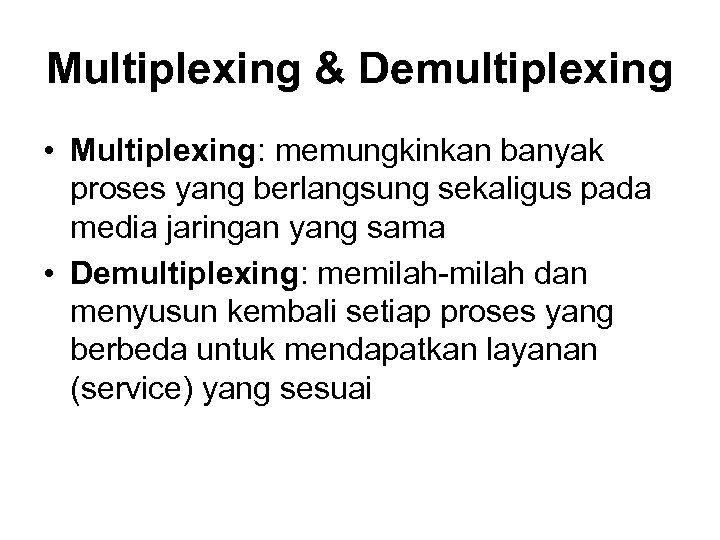

Multiplexing & Demultiplexing • Multiplexing: memungkinkan banyak proses yang berlangsung sekaligus pada media jaringan yang sama • Demultiplexing: memilah-milah dan menyusun kembali setiap proses yang berbeda untuk mendapatkan layanan (service) yang sesuai

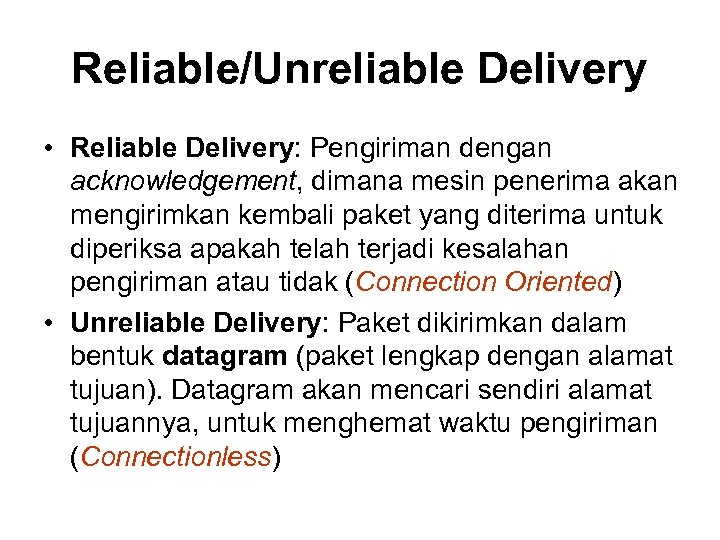

Reliable/Unreliable Delivery • Reliable Delivery: Pengiriman dengan acknowledgement, dimana mesin penerima akan mengirimkan kembali paket yang diterima untuk diperiksa apakah telah terjadi kesalahan pengiriman atau tidak (Connection Oriented) • Unreliable Delivery: Paket dikirimkan dalam bentuk datagram (paket lengkap dengan alamat tujuan). Datagram akan mencari sendiri alamat tujuannya, untuk menghemat waktu pengiriman (Connectionless)

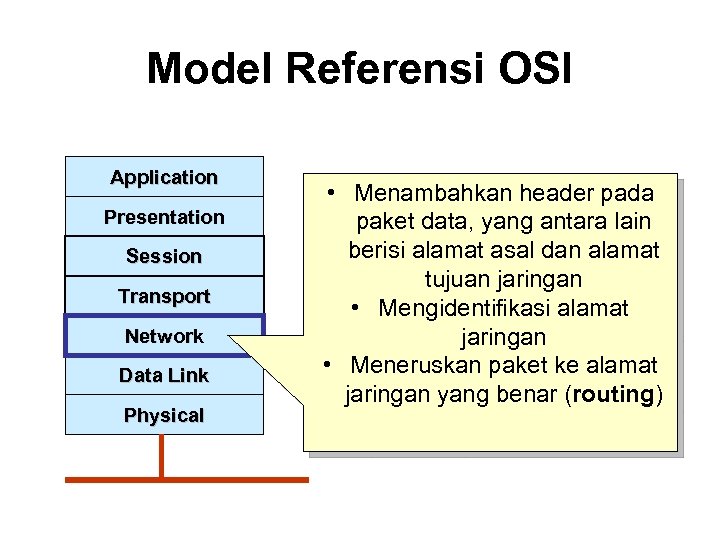

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical • Menambahkan header pada paket data, yang antara lain berisi alamat asal dan alamat tujuan jaringan • Mengidentifikasi alamat jaringan • Meneruskan paket ke alamat jaringan yang benar (routing)

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical • Membentuk Frame Data • Menyediakan komunikasi dari node ke node dalam jaringan: 1. Menyediakan mekanisma alamat yang memungkinkan pesan dikirim ke node yang benar 2. Menterjemahkan pesan-pesan dari layer sebelumnya menjadi bit-bit yang dapat ditransmisikan oleh layer physical

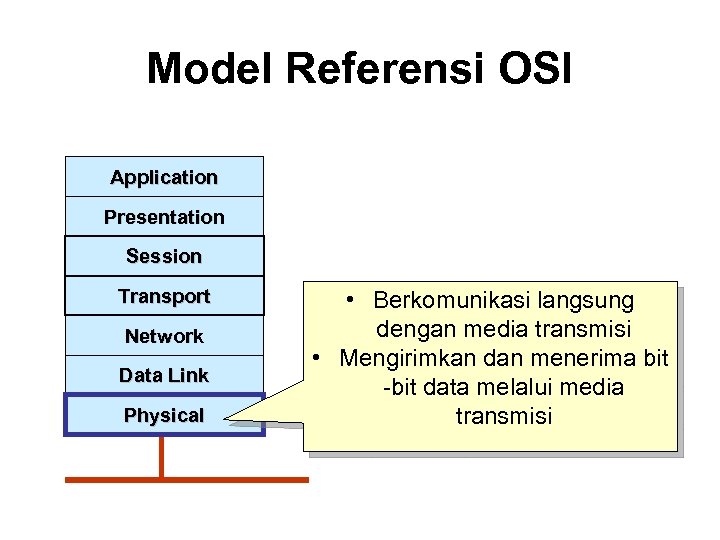

Model Referensi OSI Application Presentation Session Transport Network Data Link Physical • Berkomunikasi langsung dengan media transmisi • Mengirimkan dan menerima bit -bit data melalui media transmisi

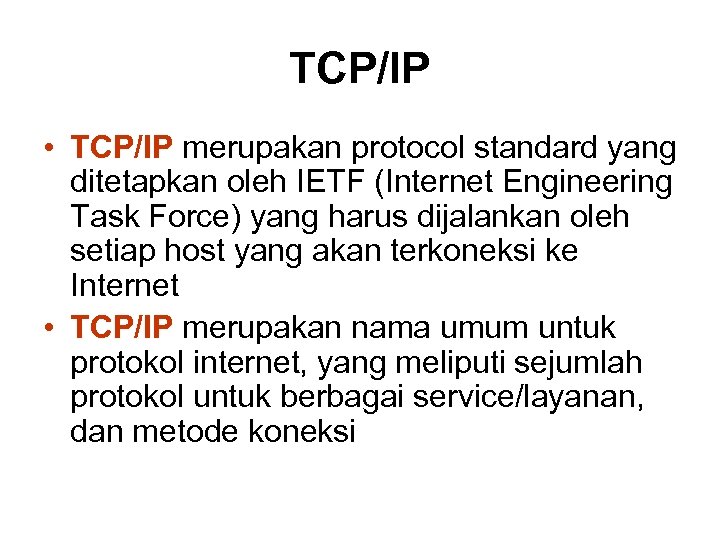

TCP/IP • TCP/IP merupakan protocol standard yang ditetapkan oleh IETF (Internet Engineering Task Force) yang harus dijalankan oleh setiap host yang akan terkoneksi ke Internet • TCP/IP merupakan nama umum untuk protokol internet, yang meliputi sejumlah protokol untuk berbagai service/layanan, dan metode koneksi

Model Referensi TCP/IP APPLICATION LAYER HOST-TO-HOST LAYER INTERNET LAYER HOST-TO-NETWORK LAYER Media Jaringan

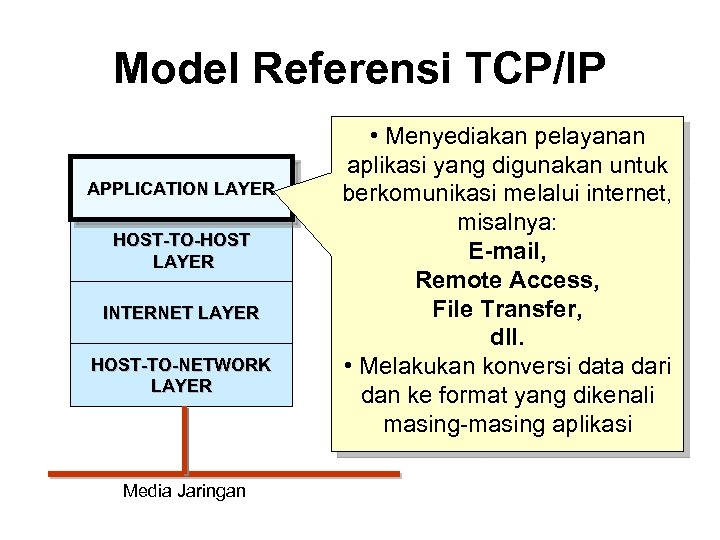

Model Referensi TCP/IP APPLICATION LAYER HOST-TO-HOST LAYER INTERNET LAYER HOST-TO-NETWORK LAYER Media Jaringan • Menyediakan pelayanan aplikasi yang digunakan untuk berkomunikasi melalui internet, misalnya: E-mail, Remote Access, File Transfer, dll. • Melakukan konversi data dari dan ke format yang dikenali masing-masing aplikasi

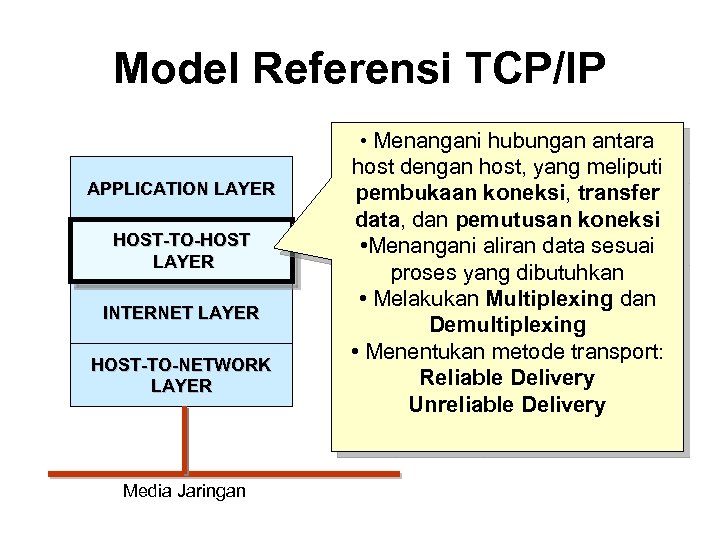

Model Referensi TCP/IP • Menangani hubungan antara APPLICATION LAYER HOST-TO-HOST LAYER INTERNET LAYER HOST-TO-NETWORK LAYER Media Jaringan host dengan host, yang meliputi pembukaan koneksi, transfer data, dan pemutusan koneksi • Menangani aliran data sesuai proses yang dibutuhkan • Melakukan Multiplexing dan Demultiplexing • Menentukan metode transport: Reliable Delivery Unreliable Delivery

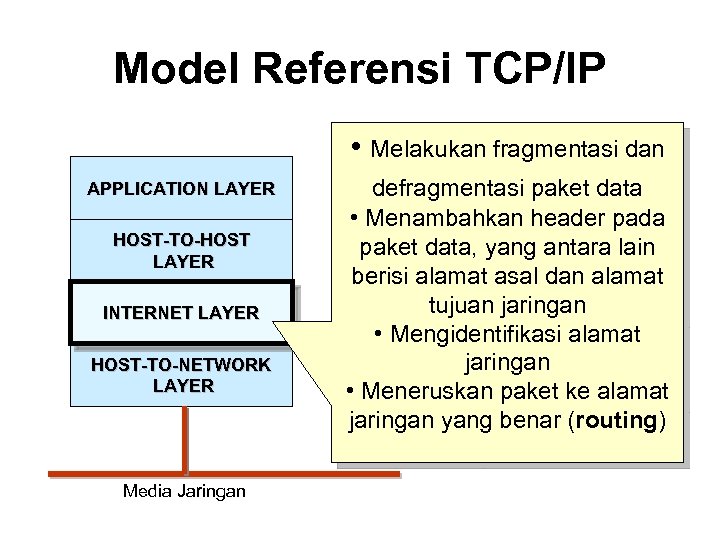

Model Referensi TCP/IP • Melakukan fragmentasi dan APPLICATION LAYER HOST-TO-HOST LAYER INTERNET LAYER HOST-TO-NETWORK LAYER Media Jaringan defragmentasi paket data • Menambahkan header pada paket data, yang antara lain berisi alamat asal dan alamat tujuan jaringan • Mengidentifikasi alamat jaringan • Meneruskan paket ke alamat jaringan yang benar (routing)

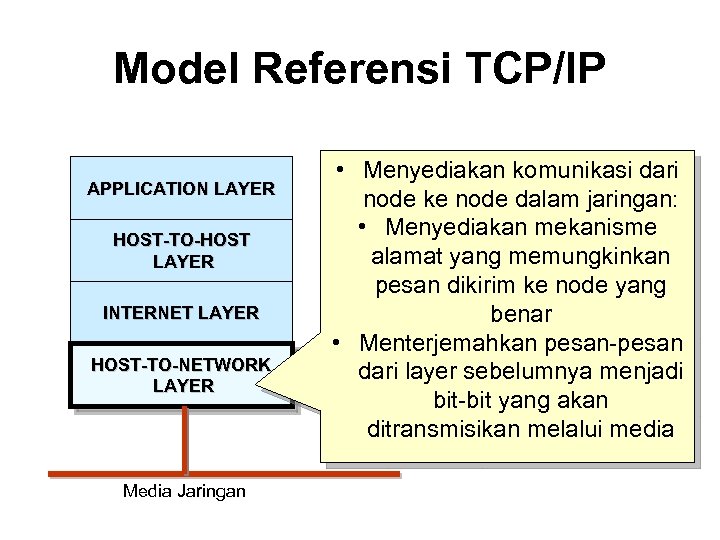

Model Referensi TCP/IP APPLICATION LAYER HOST-TO-HOST LAYER INTERNET LAYER HOST-TO-NETWORK LAYER Media Jaringan • Menyediakan komunikasi dari node ke node dalam jaringan: • Menyediakan mekanisme alamat yang memungkinkan pesan dikirim ke node yang benar • Menterjemahkan pesan-pesan dari layer sebelumnya menjadi bit-bit yang akan ditransmisikan melalui media

Protokol-protokol Utama TCP/IP APPLICATION HOST-TO-HOST TELNET SMTP TCP FTP UDP INTERNET HOST-TONETWORK HTTP IP ETHERNET PROTOCOL NETWORK ISDN WAVE-LAN DLL…
