JA-80 Сделайте ваш дом Оазисом безопасности EN 0611 d 2

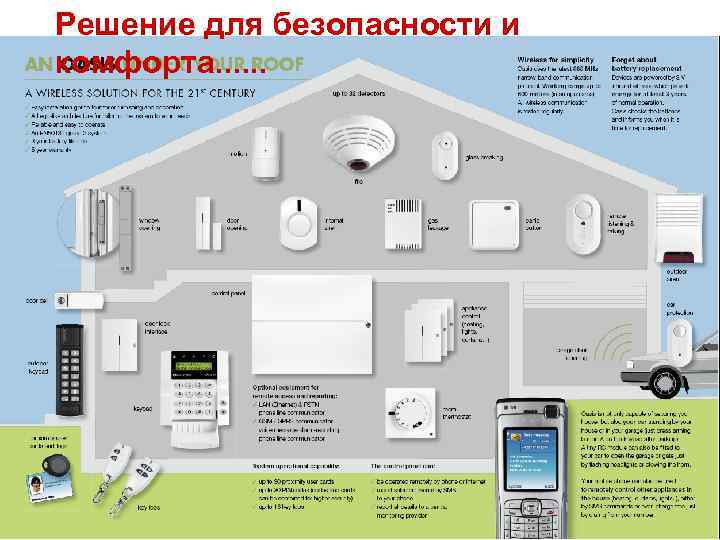

Решение для безопасности и комфорта. . .

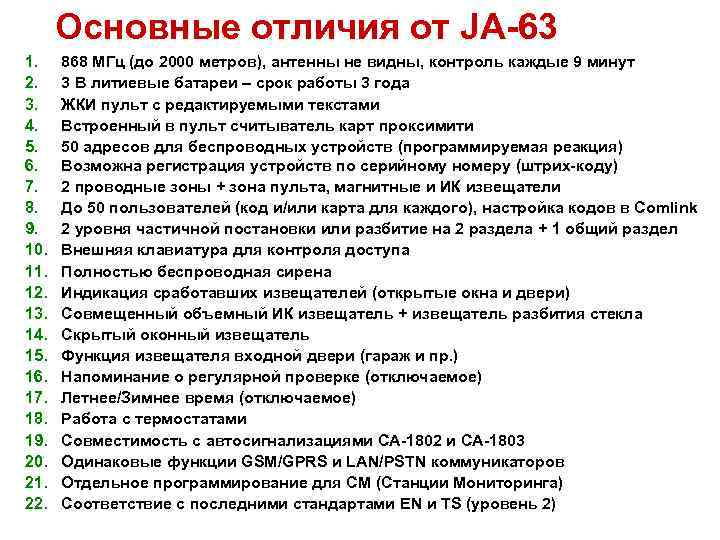

Основные отличия от JA-63 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 868 МГц (до 2000 метров), антенны не видны, контроль каждые 9 минут 3 В литиевые батареи – срок работы 3 года ЖКИ пульт с редактируемыми текстами Встроенный в пульт считыватель карт проксимити 50 адресов для беспроводных устройств (программируемая реакция) Возможна регистрация устройств по серийному номеру (штрих-коду) 2 проводные зоны + зона пульта, магнитные и ИК извещатели До 50 пользователей (код и/или карта для каждого), настройка кодов в Comlink 2 уровня частичной постановки или разбитие на 2 раздела + 1 общий раздел Внешняя клавиатура для контроля доступа Полностью беспроводная сирена Индикация сработавших извещателей (открытые окна и двери) Совмещенный объемный ИК извещатель + извещатель разбития стекла Скрытый оконный извещатель Функция извещателя входной двери (гараж и пр. ) Напоминание о регулярной проверке (отключаемое) Летнее/Зимнее время (отключаемое) Работа с термостатами Совместимость с автосигнализациями CA-1802 и CA-1803 Одинаковые функции GSM/GPRS и LAN/PSTN коммуникаторов Отдельное программирование для СМ (Станции Мониторинга) Соответствие с последними стандартами EN и TS (уровень 2)
“LEGO” architecture

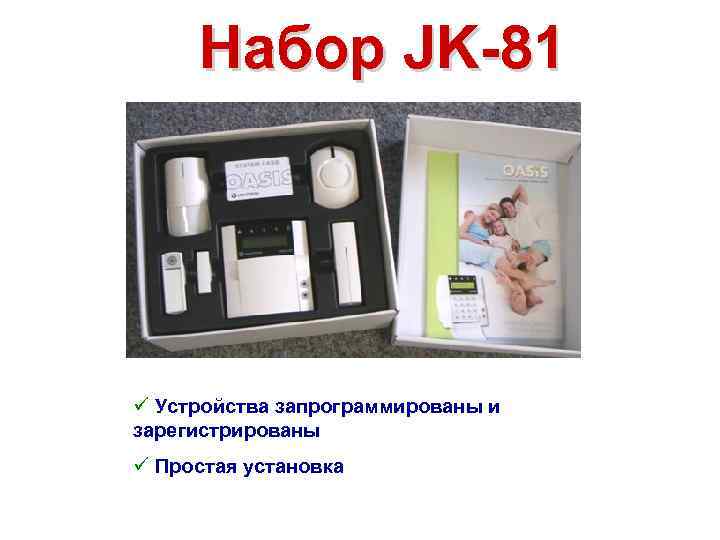

Набор JK-81 ü Устройства запрограммированы и зарегистрированы ü Простая установка

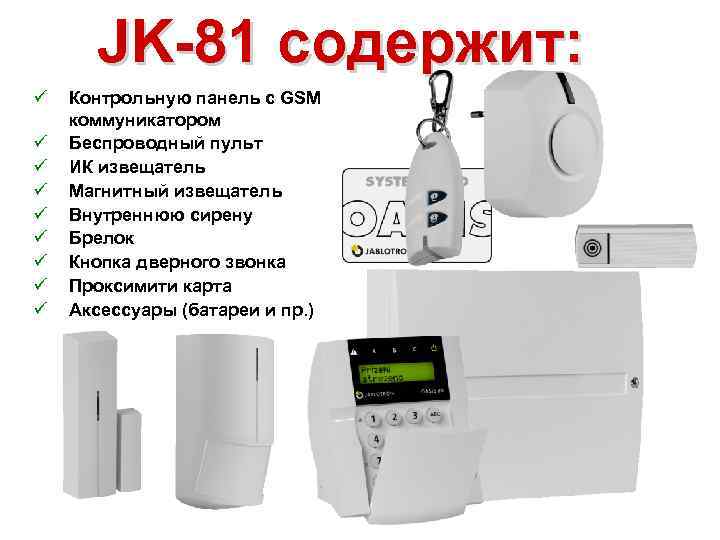

JK-81 содержит: ü ü ü ü ü Контрольную панель с GSM коммуникатором Беспроводный пульт ИК извещатель Магнитный извещатель Внутреннюю сирену Брелок Кнопка дверного звонка Проксимити карта Аксессуары (батареи и пр. )

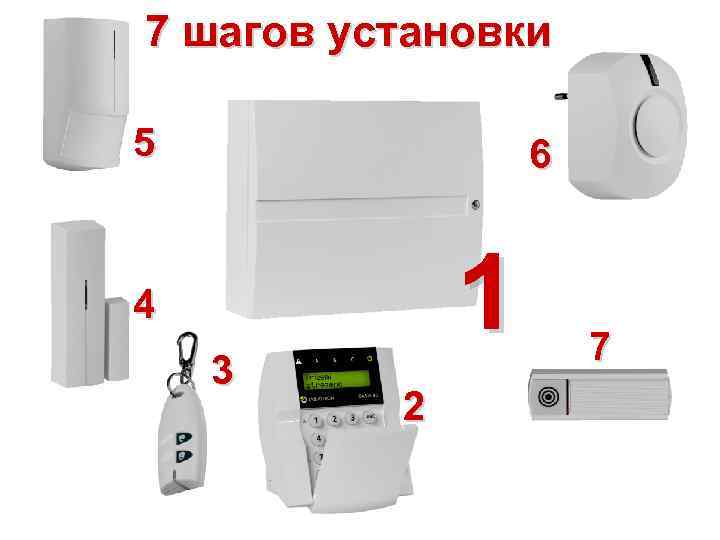

7 шагов установки 5 6 1 4 3 2 7

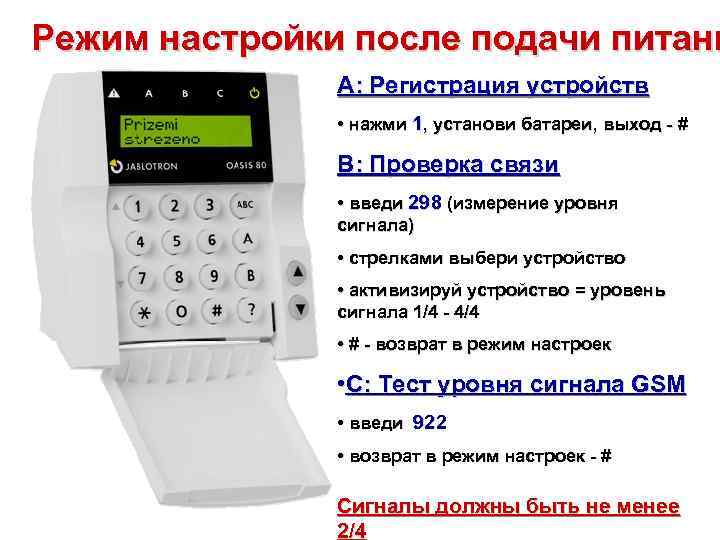

Режим настройки после подачи питани A: Регистрация устройств • нажми 1, установи батареи, выход - # B: Проверка связи • введи 298 (измерение уровня сигнала) • стрелками выбери устройство • активизируй устройство = уровень сигнала 1/4 - 4/4 • # - возврат в режим настроек • C: Тест уровня сигнала GSM • введи 922 • возврат в режим настроек - # Сигналы должны быть не менее 2/4

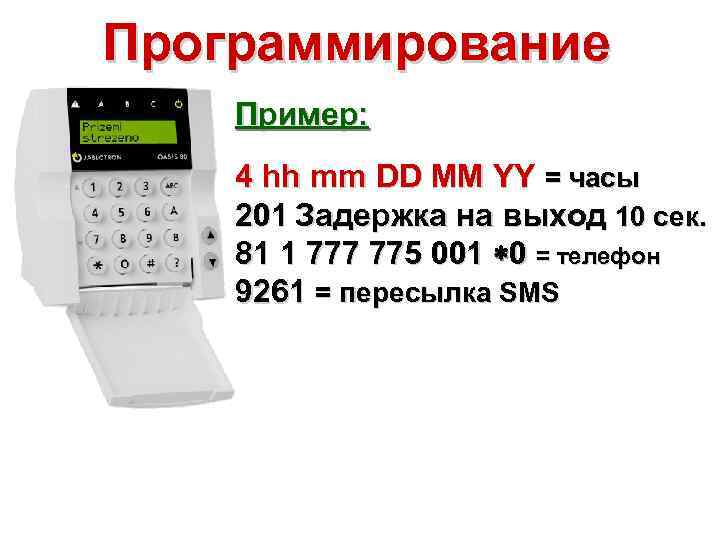

Программирование Пример: 4 hh mm DD MM YY = часы 201 Задержка на выход 10 сек. 81 1 777 775 001 *0 = телефон 9261 = пересылка SMS

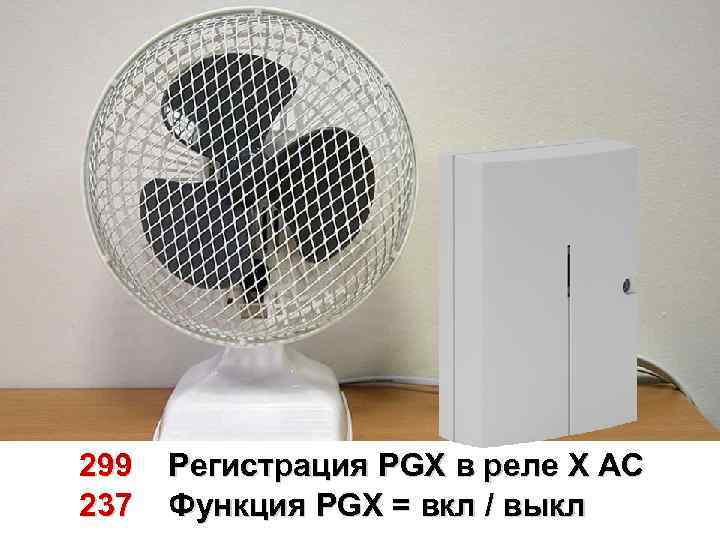

299 237 Регистрация PGX в реле Х AC Функция PGX = вкл / выкл

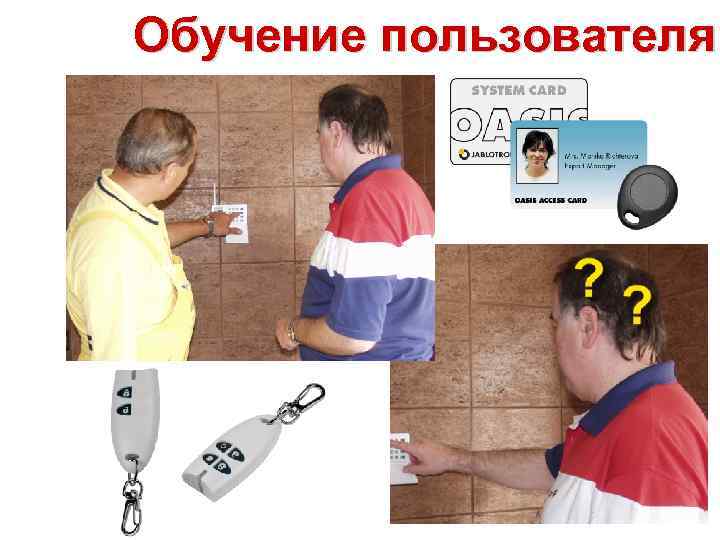

Обучение пользователя

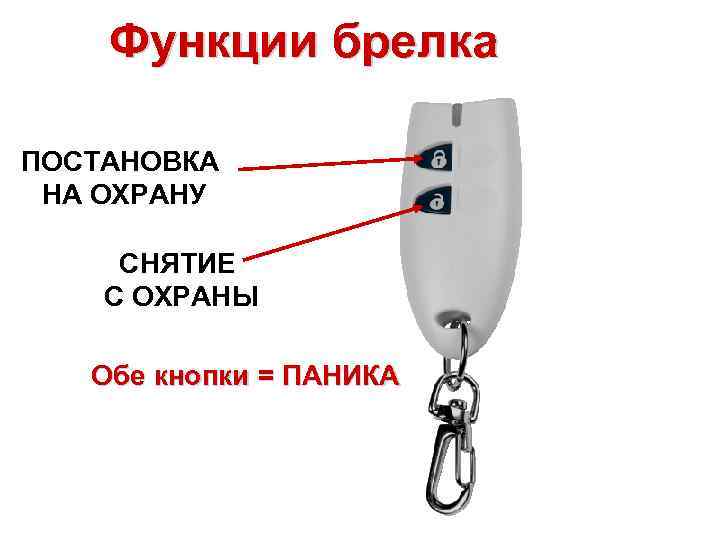

Функции брелка ПОСТАНОВКА НА ОХРАНУ СНЯТИЕ С ОХРАНЫ Обе кнопки = ПАНИКА

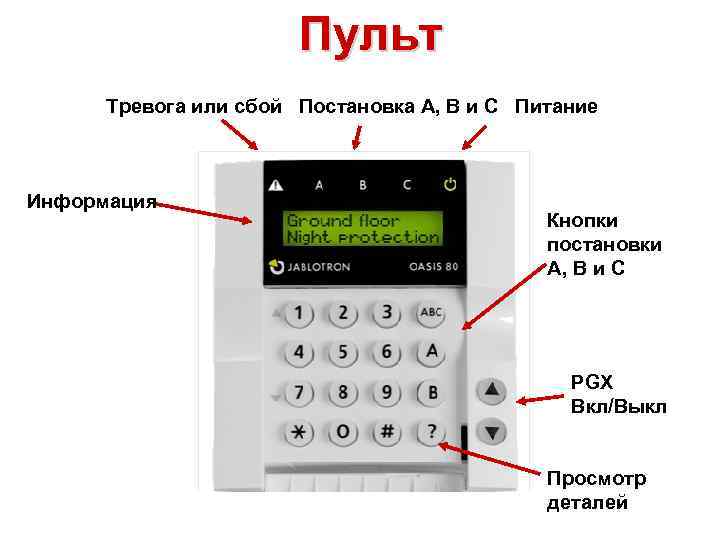

Пульт Тревога или сбой Постановка A, B и C Питание Информация Кнопки постановки A, B и C PGX Вкл/Выкл Просмотр деталей

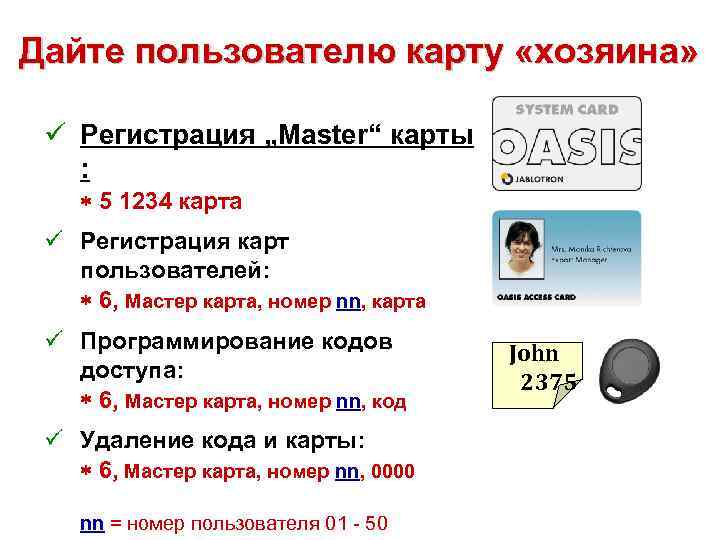

Дайте пользователю карту «хозяина» ü Регистрация „Master“ карты : * 5 1234 карта ü Регистрация карт пользователей: * 6, Мастер карта, номер nn, карта ü Программирование кодов доступа: * 6, Мастер карта, номер nn, код ü Удаление кода и карты: * 6, Мастер карта, номер nn, 0000 nn = номер пользователя 01 - 50 John 2375
Работа пульта Карта / код Постановка/Снятие ABC A Полная постановка Частичная постановка A (если используется) B Частичная постановка B (если используется) ? Детали статуса (открытые окна, PG, сбои) PGX включен PGX выключен # Esc * Функции

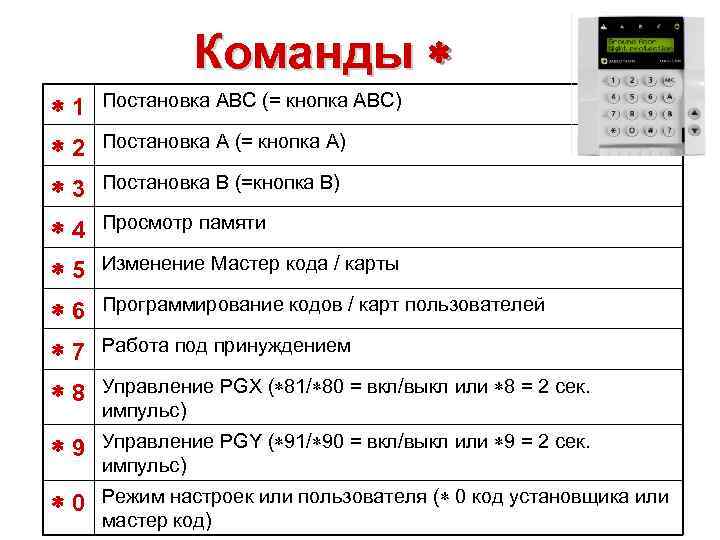

Команды * *1 *2 *3 *4 *5 *6 *7 *8 Постановка ABC (= кнопка ABC) *9 Управление PGY (*91/*90 = вкл/выкл или *9 = 2 сек. импульс) *0 Режим настроек или пользователя (* 0 код установщика или мастер код) Постановка A (= кнопка A) Постановка B (=кнопка B) Просмотр памяти Изменение Мастер кода / карты Программирование кодов / карт пользователей Работа под принуждением Управление PGX (*81/*80 = вкл/выкл или *8 = 2 сек. импульс)

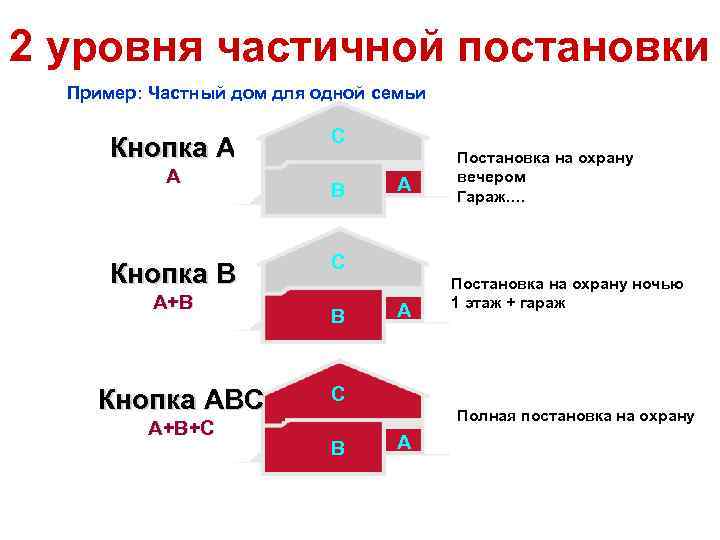

2 уровня частичной постановки Пример: Частный дом для одной семьи C Кнопка A A A B A Постановка на охрану вечером Гараж…. C Кнопка B A+B B A Постановка на охрану ночью 1 этаж + гараж C Кнопка ABC A+B+C B C A Полная постановка на охрану B A

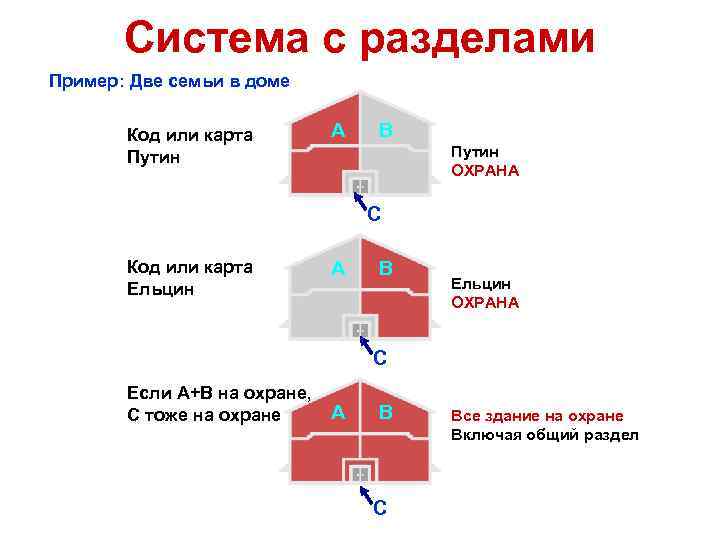

Система с разделами Пример: Две семьи в доме Код или карта Путин A B Путин ОХРАНА C Код или карта Ельцин A B Ельцин ОХРАНА C Если A+B на охране, C тоже на охране A B C Все здание на охране Включая общий раздел

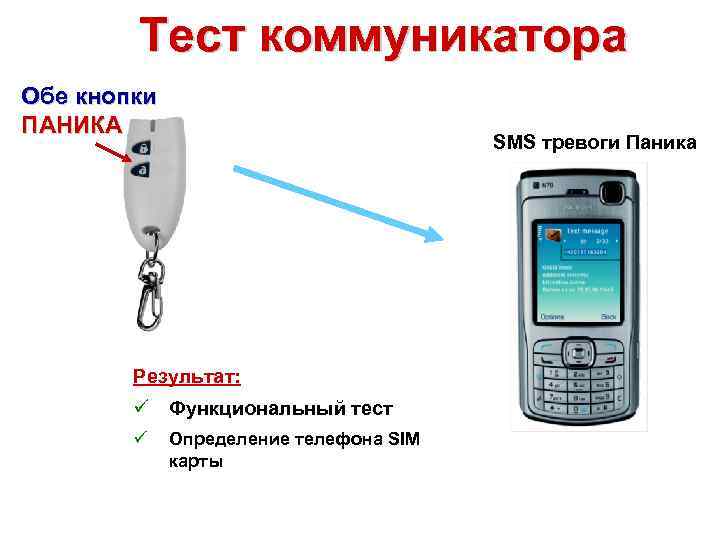

Тест коммуникатора Обе кнопки ПАНИКА SMS тревоги Паника Результат: ü Функциональный тест ü Определение телефона SIM карты

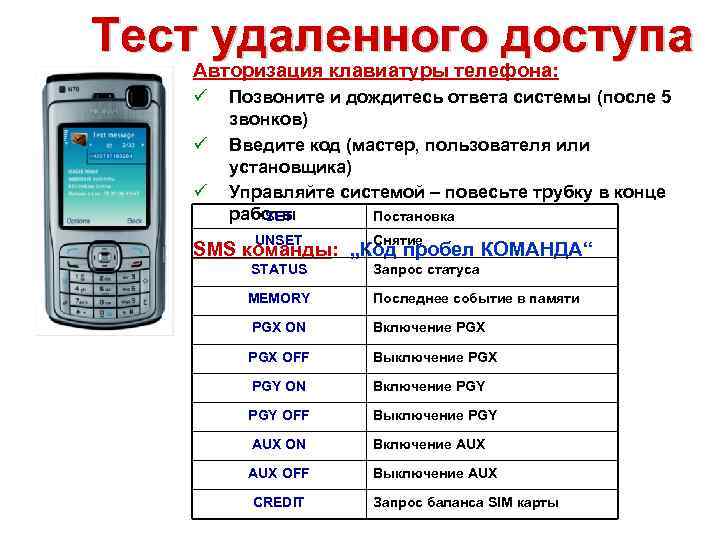

Тест удаленного доступа Авторизация клавиатуры телефона: ü ü ü Позвоните и дождитесь ответа системы (после 5 звонков) Введите код (мастер, пользователя или установщика) Управляйте системой – повесьте трубку в конце работы SET Постановка UNSET Снятие SMS команды: „Код пробел КОМАНДА“ STATUS Запрос статуса MEMORY Последнее событие в памяти PGX ON Включение PGX OFF Выключение PGX PGY ON Включение PGY OFF Выключение PGY AUX ON Включение AUX OFF Выключение AUX CREDIT Запрос баланса SIM карты
Контрольная панель JA-80 K Функции 1: ü ü ü ü Аккумулятор 1. 3 Ач или 2. 6 Ач Потребление 50 м. А 2 проводных зоны (01 и 02) - программируемые Выходы: ü EW – внешняя сирена (сухие контакты, до 1 A) ü IW – внутренняя сирена (подключение к GND, до 0. 5 A) ü PGX и PGY (подключение к GND, до 0. 2 A) ü +U - питание, до 0. 4 A Встроенный приемопередатчик Опциональная внешняя антенна До 50 беспроводных устройств ü Настраиваемая реакция (оригинальная или по выбору) ü Назначение разделов (A, B, C) ü ü Все устройства в разделе C с оригинальной реакцией (заводская установка Устройства можно регистрировать вводом из серийного номера

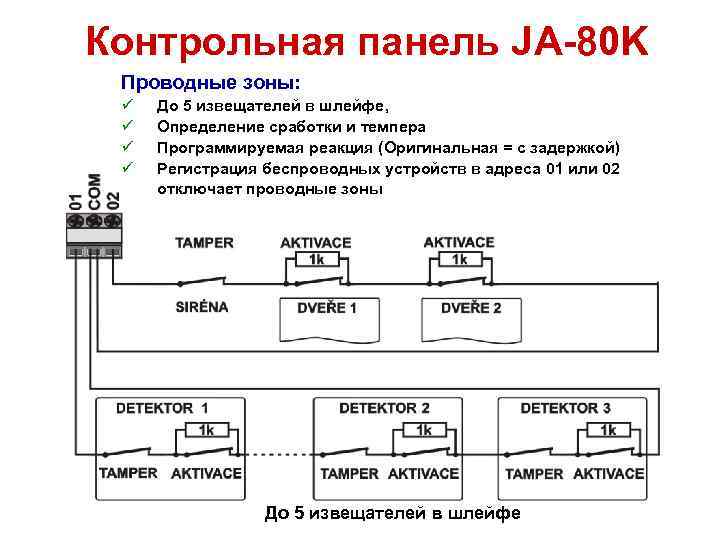

Контрольная панель JA-80 K Проводные зоны: ü ü До 5 извещателей в шлейфе, Определение сработки и темпера Программируемая реакция (Оригинальная = с задержкой) Регистрация беспроводных устройств в адреса 01 или 02 отключает проводные зоны До 5 извещателей в шлейфе

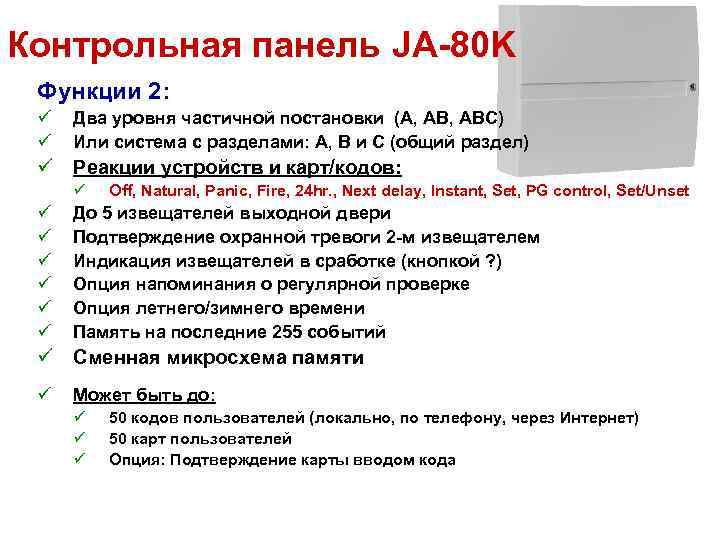

Контрольная панель JA-80 K Функции 2: ü ü Два уровня частичной постановки (A, ABC) Или система с разделами: A, B и C (общий раздел) ü Реакции устройств и карт/кодов: ü ü ü ü Off, Natural, Panic, Fire, 24 hr. , Next delay, Instant, Set, PG control, Set/Unset До 5 извещателей выходной двери Подтверждение охранной тревоги 2 -м извещателем Индикация извещателей в сработке (кнопкой ? ) Опция напоминания о регулярной проверке Опция летнего/зимнего времени Память на последние 255 событий ü Сменная микросхема памяти ü Может быть до: ü ü ü 50 кодов пользователей (локально, по телефону, через Интернет) 50 карт пользователей Опция: Подтверждение карты вводом кода

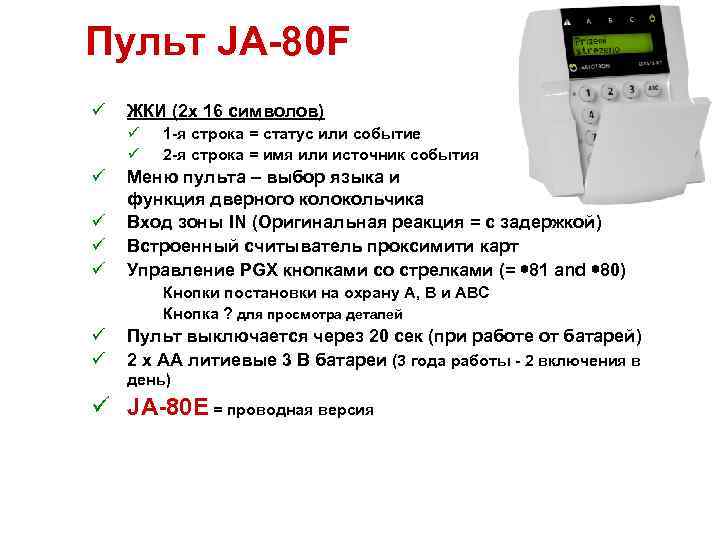

Пульт JA-80 F ü ЖКИ (2 x 16 символов) ü ü ü 1 -я строка = статус или событие 2 -я строка = имя или источник события Меню пульта – выбор языка и функция дверного колокольчика Вход зоны IN (Оригинальная реакция = с задержкой) Встроенный считыватель проксимити карт Управление PGX кнопками со стрелками (= *81 and *80) Кнопки постановки на охрану A, B и ABC Кнопка ? для просмотра деталей ü ü Пульт выключается через 20 сек (при работе от батарей) 2 x AA литиевые 3 В батареи (3 года работы - 2 включения в день) ü JA-80 E = проводная версия

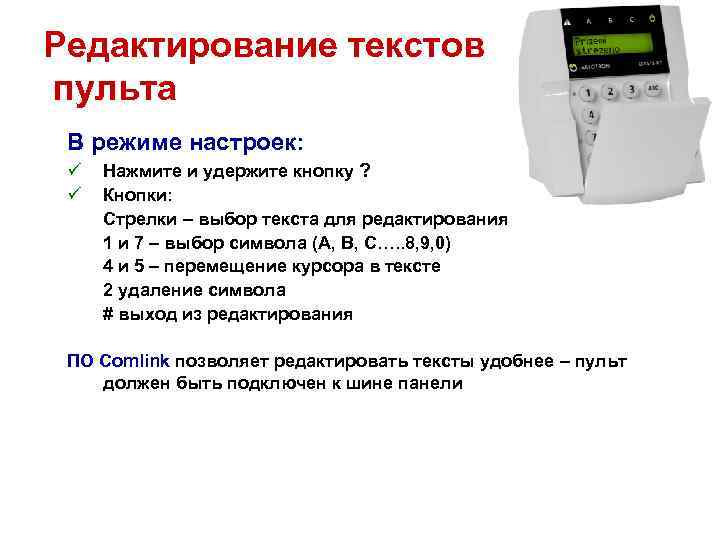

Редактирование текстов пульта В режиме настроек: ü ü Нажмите и удержите кнопку ? Кнопки: Стрелки – выбор текста для редактирования 1 и 7 – выбор символа (A, B, C…. . 8, 9, 0) 4 и 5 – перемещение курсора в тексте 2 удаление символа # выход из редактирования ПО Comlink позволяет редактировать тексты удобнее – пульт должен быть подключен к шине панели

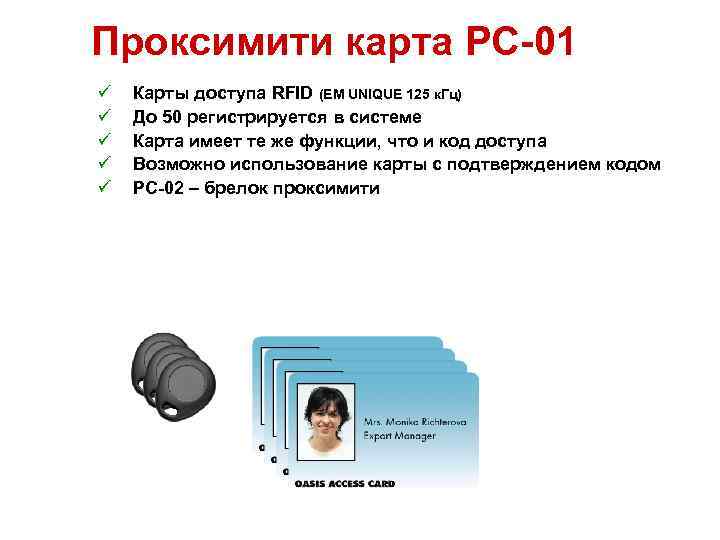

Проксимити карта PC-01 ü ü ü Карты доступа RFID (EM UNIQUE 125 к. Гц) До 50 регистрируется в системе Карта имеет те же функции, что и код доступа Возможно использование карты с подтверждением кодом PC-02 – брелок проксимити

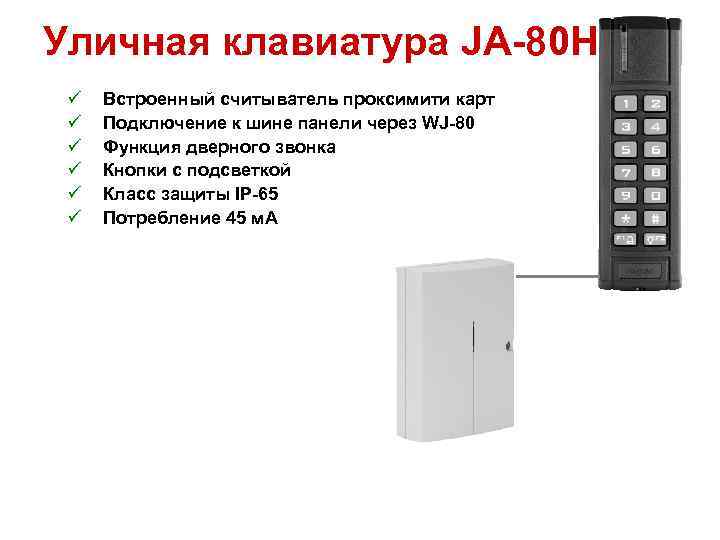

Уличная клавиатура JA-80 H ü ü ü Встроенный считыватель проксимити карт Подключение к шине панели через WJ-80 Функция дверного звонка Кнопки с подсветкой Класс защиты IP-65 Потребление 45 м. А
Уличный считыватель JA-80 N ü ü Считыватель карт проксимити Подключение к шине панели через WJ-80 Класс защиты IP-65 Потребление 40 м. А
Интерфейс WJ-80 ü ü ü Для подключение клавиатуры/считывателя к панели Встроенный передатчик кнопки дверного звонка Выход для управления замком (Z 8 -12 В) Вход для кнопки Клавиатура использует протокол Wiegand 26 b DIP переключатели: 1. 2. 3. 4. Системный пульт / Кодовая панель открывания двери PGY может управлять дверным замком (Да/Нет) Время открывания замка 3 / 6 секунд Сигналы задержек на вход и выход (Да/Нет) Команда 248 = PGY импульс Открывание с телефона 81 1 777 775 001 *79*0 Шина панели

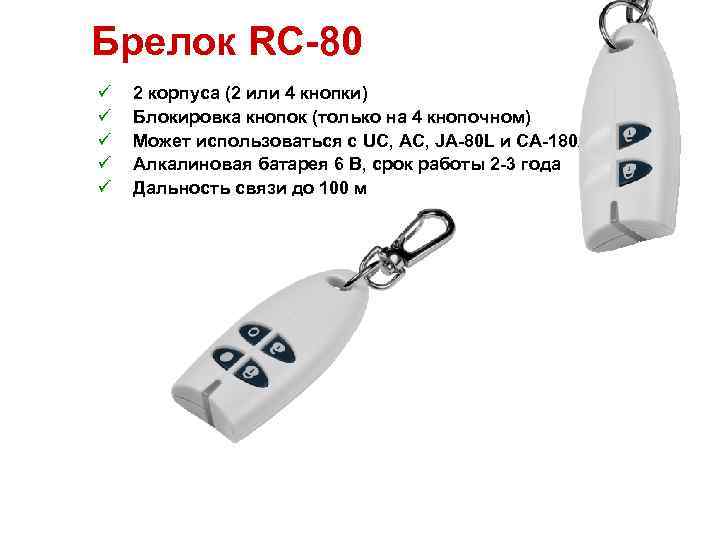

Брелок RC-80 ü ü ü 2 корпуса (2 или 4 кнопки) Блокировка кнопок (только на 4 кнопочном) Может использоваться с UC, AC, JA-80 L и CA-180 x Алкалиновая батарея 6 В, срок работы 2 -3 года Дальность связи до 100 м

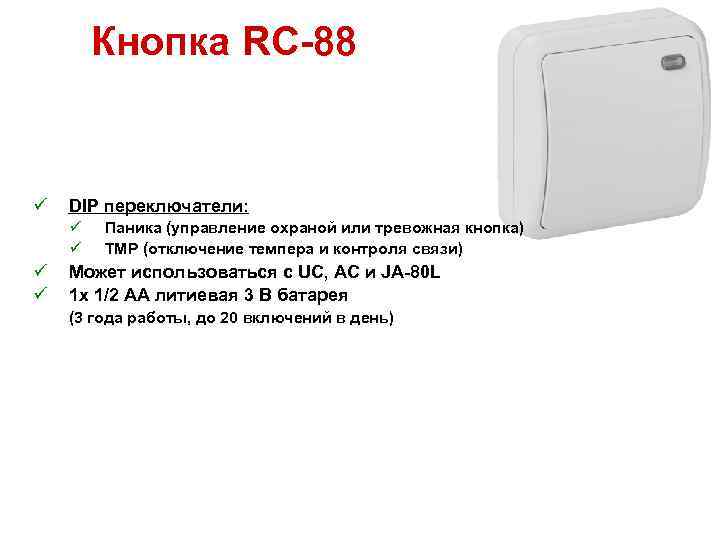

Кнопка RC-88 ü DIP переключатели: ü ü Паника (управление охраной или тревожная кнопка) TMP (отключение темпера и контроля связи) Может использоваться с UC, AC и JA-80 L 1 x 1/2 AA литиевая 3 В батарея (3 года работы, до 20 включений в день)

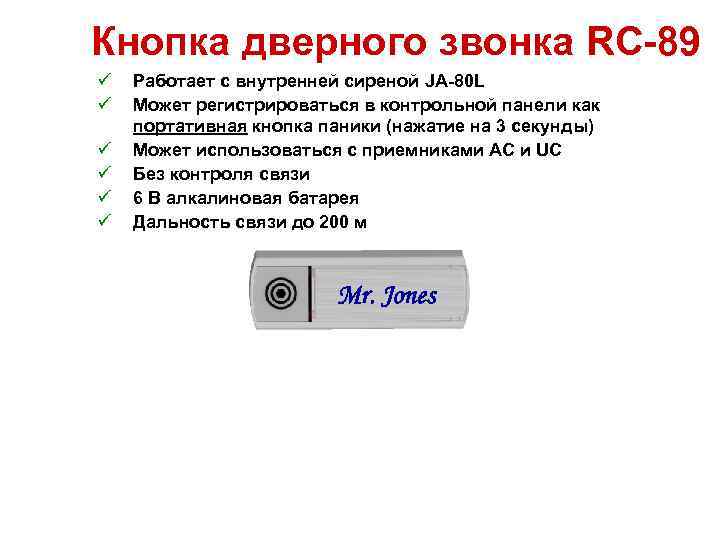

Кнопка дверного звонка RC-89 ü ü ü Работает с внутренней сиреной JA-80 L Может регистрироваться в контрольной панели как портативная кнопка паники (нажатие на 3 секунды) Может использоваться с приемниками AC и UC Без контроля связи 6 В алкалиновая батарея Дальность связи до 200 м Mr. Jones

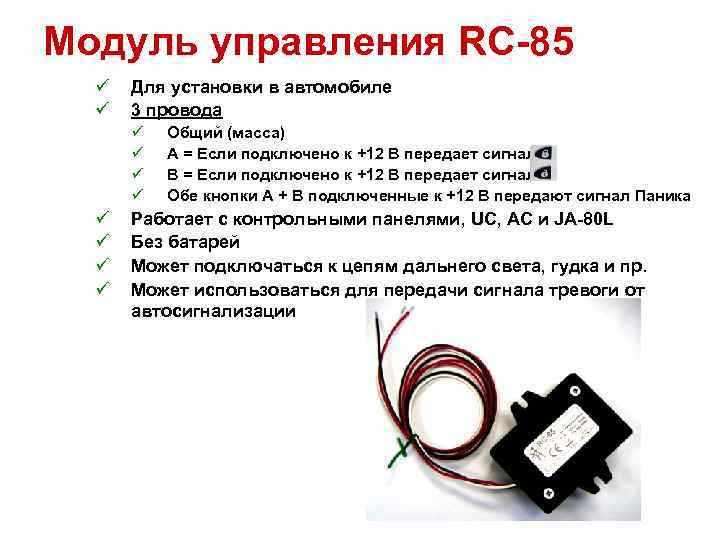

Модуль управления RC-85 ü ü Для установки в автомобиле 3 провода ü ü ü ü Общий (масса) A = Если подключено к +12 В передает сигнал 1 B = Если подключено к +12 В передает сигнал 2 Обе кнопки A + B подключенные к +12 В передают сигнал Паника Работает с контрольными панелями, UC, AC и JA-80 L Без батарей Может подключаться к цепям дальнего света, гудка и пр. Может использоваться для передачи сигнала тревоги от автосигнализации

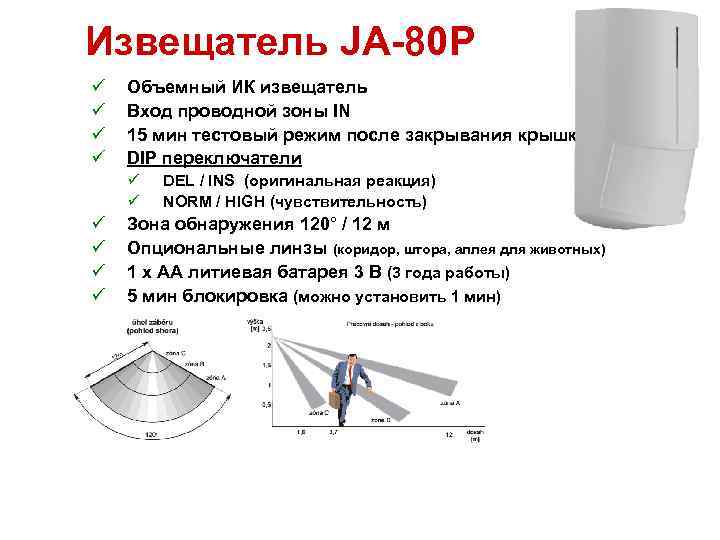

Извещатель JA-80 P ü ü Объемный ИК извещатель Вход проводной зоны IN 15 мин тестовый режим после закрывания крышки DIP переключатели ü ü ü DEL / INS (оригинальная реакция) NORM / HIGH (чувствительность) Зона обнаружения 120° / 12 м Опциональные линзы (коридор, штора, аллея для животных) 1 x AA литиевая батарея 3 В (3 года работы) 5 мин блокировка (можно установить 1 мин)

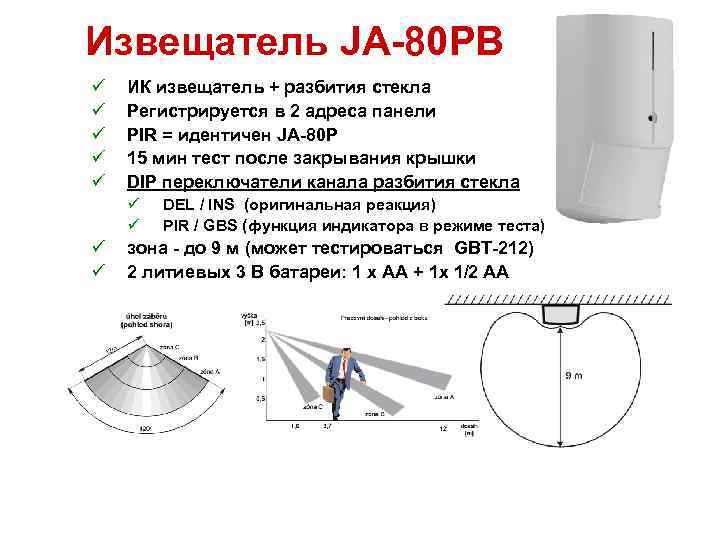

Извещатель JA-80 PB ü ü ü ИК извещатель + разбития стекла Регистрируется в 2 адреса панели PIR = идентичен JA-80 P 15 мин тест после закрывания крышки DIP переключатели канала разбития стекла ü ü DEL / INS (оригинальная реакция) PIR / GBS (функция индикатора в режиме теста) зона - до 9 м (может тестироваться GBT-212) 2 литиевых 3 В батареи: 1 x AA + 1 x 1/2 AA

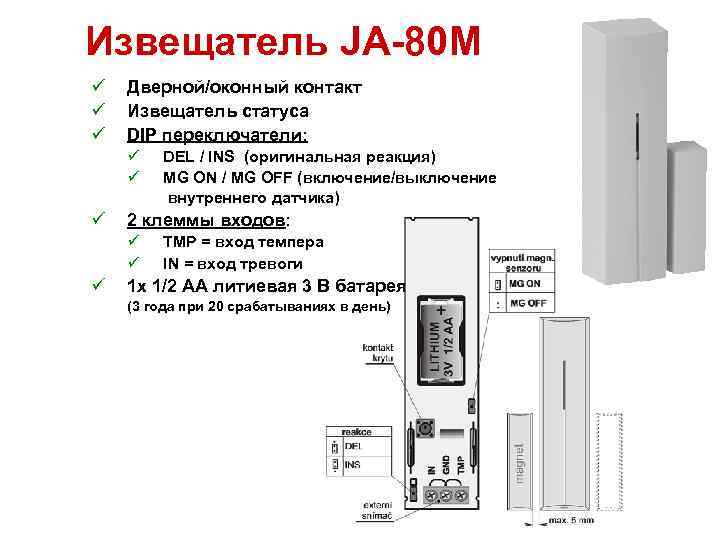

Извещатель JA-80 M ü ü ü Дверной/оконный контакт Извещатель статуса DIP переключатели: ü ü ü 2 клеммы входов: ü ü ü DEL / INS (оригинальная реакция) MG ON / MG OFF (включение/выключение внутреннего датчика) TMP = вход темпера IN = вход тревоги 1 x 1/2 AA литиевая 3 В батарея (3 года при 20 срабатываниях в день)
Извещатель JA-80 S ü Пожарный извещатель (оптический дымовой + температурный, выше 60°) ü ü Кнопка тестирования Перемычки: ü ü ü FIRE / INS (оригинальная реакция) SIREN ON / OFF (вкл/выкл встроенной сирены) 1 x AA литиевая 3 В батарея (3 года работы)

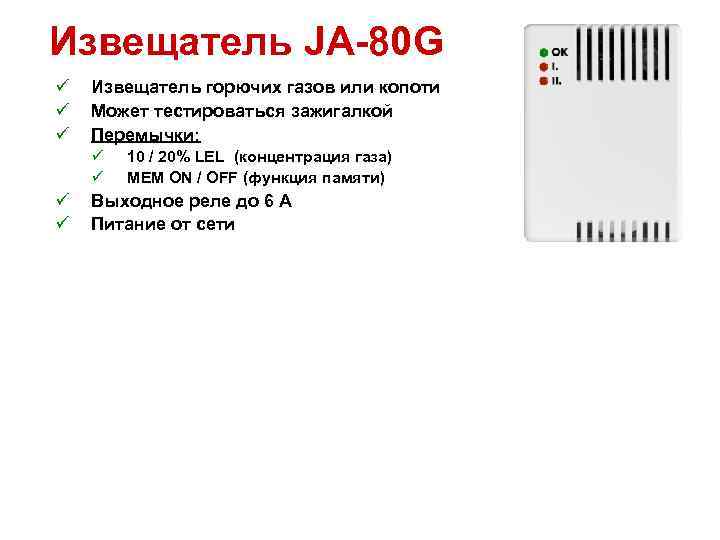

Извещатель JA-80 G ü ü ü Извещатель горючих газов или копоти Может тестироваться зажигалкой Перемычки: ü ü 10 / 20% LEL (концентрация газа) MEM ON / OFF (функция памяти) Выходное реле до 6 A Питание от сети

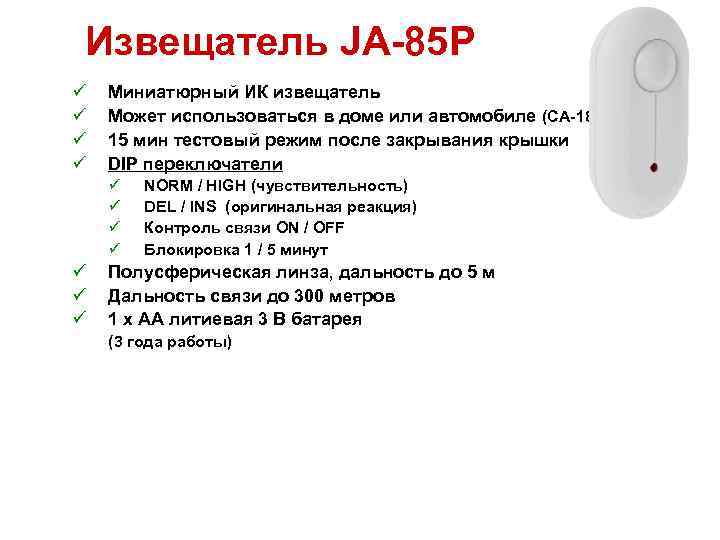

Извещатель JA-85 P ü ü Миниатюрный ИК извещатель Может использоваться в доме или автомобиле (CA-180 x) 15 мин тестовый режим после закрывания крышки DIP переключатели ü ü ü ü NORM / HIGH (чувствительность) DEL / INS (оригинальная реакция) Контроль связи ON / OFF Блокировка 1 / 5 минут Полусферическая линза, дальность до 5 м Дальность связи до 300 метров 1 x AA литиевая 3 В батарея (3 года работы)
Извещатель JA-85 B ü ü Миниатюрный извещатель разбития стекла Может использоваться в доме или автомобиле (CA-1802 or 1803) 15 мин тестовый режим после закрывания крышки DIP переключатели ü ü ü DEL / INS (оригинальная реакция) Контроль связи ON / OFF Зона обнаружения 9 метров (может тестироваться GBT 212) Дальность связи до 300 метров 1 x AA литиевая 3 В батарея (3 года работы)

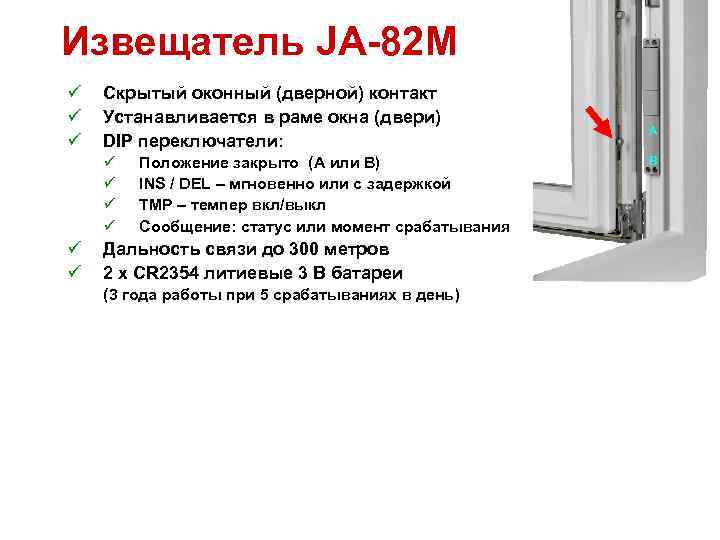

Извещатель JA-82 M ü ü ü Скрытый оконный (дверной) контакт Устанавливается в раме окна (двери) DIP переключатели: ü ü ü Положение закрыто (A или B) INS / DEL – мгновенно или с задержкой TMP – темпер вкл/выкл Сообщение: статус или момент срабатывания Дальность связи до 300 метров 2 x CR 2354 литиевые 3 В батареи (3 года работы при 5 срабатываниях в день) A B

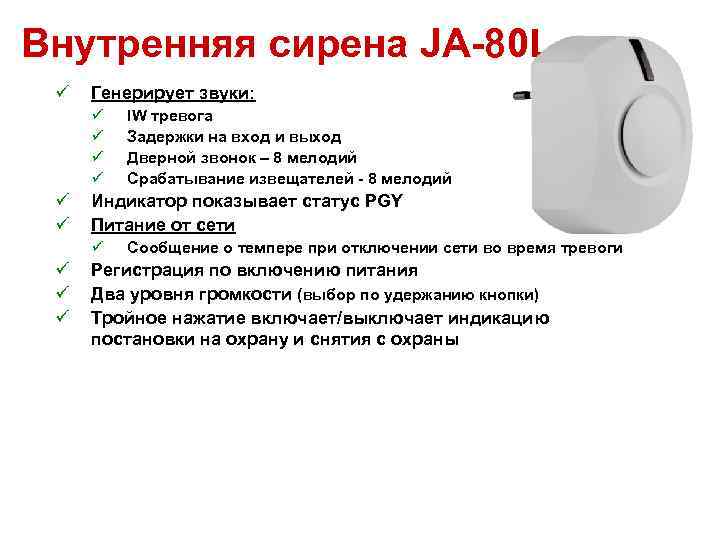

Внутренняя сирена JA-80 L ü Генерирует звуки: ü ü ü Индикатор показывает статус PGY Питание от сети ü ü IW тревога Задержки на вход и выход Дверной звонок – 8 мелодий Срабатывание извещателей - 8 мелодий Сообщение о темпере при отключении сети во время тревоги Регистрация по включению питания Два уровня громкости (выбор по удержанию кнопки) Тройное нажатие включает/выключает индикацию постановки на охрану и снятия с охраны

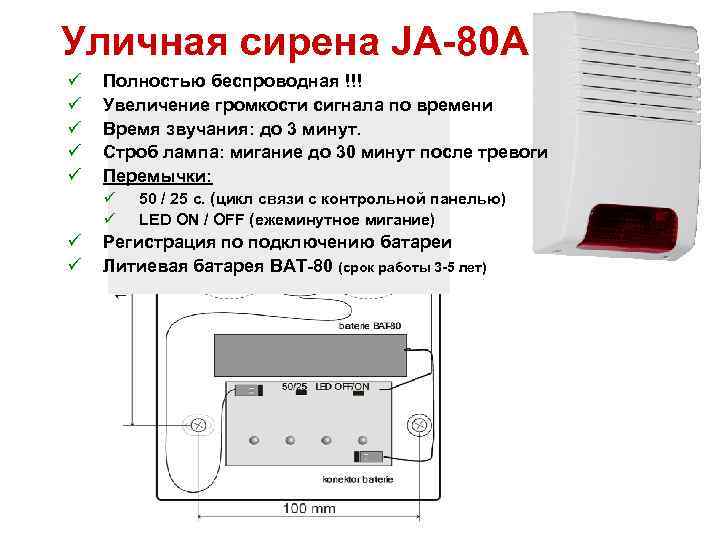

Уличная сирена JA-80 A ü ü ü Полностью беспроводная !!! Увеличение громкости сигнала по времени Время звучания: до 3 минут. Строб лампа: мигание до 30 минут после тревоги Перемычки: ü ü 50 / 25 с. (цикл связи с контрольной панелью) LED ON / OFF (ежеминутное мигание) Регистрация по подключению батареи Литиевая батарея BAT-80 (срок работы 3 -5 лет)
Коммуникатор JA-80 Y ü ü ü Связь через GSM/GPRS Функция шлюза GSM Передача сообщений: ü ü Удаленный доступ: ü ü SMS и звонки по телефону СМ (IP, SMS или CID протоколы ) Возможность блокирования настроек СМ Телефон (с клавиатуры или SMS) Интернет - www. gsmlink. cz Вызовы с авторизованных номеров телефонов (без ответа коммуникатора) Удаленный доступ разрешается при вводе кода (UC, MC, SC)

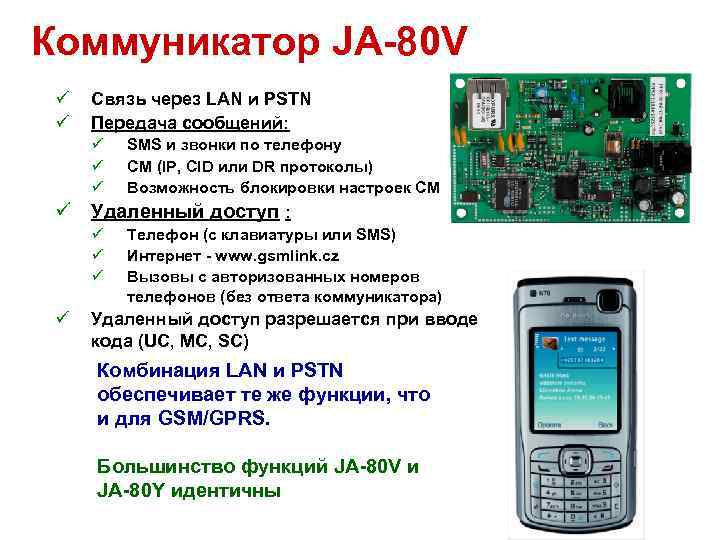

Коммуникатор JA-80 V ü ü Связь через LAN и PSTN Передача сообщений: ü ü ü SMS и звонки по телефону СМ (IP, CID или DR протоколы) Возможность блокировки настроек СМ ü Удаленный доступ : ü ü Телефон (с клавиатуры или SMS) Интернет - www. gsmlink. cz Вызовы с авторизованных номеров телефонов (без ответа коммуникатора) Удаленный доступ разрешается при вводе кода (UC, MC, SC) Комбинация LAN и PSTN обеспечивает те же функции, что и для GSM/GPRS. Большинство функций JA-80 V и JA-80 Y идентичны

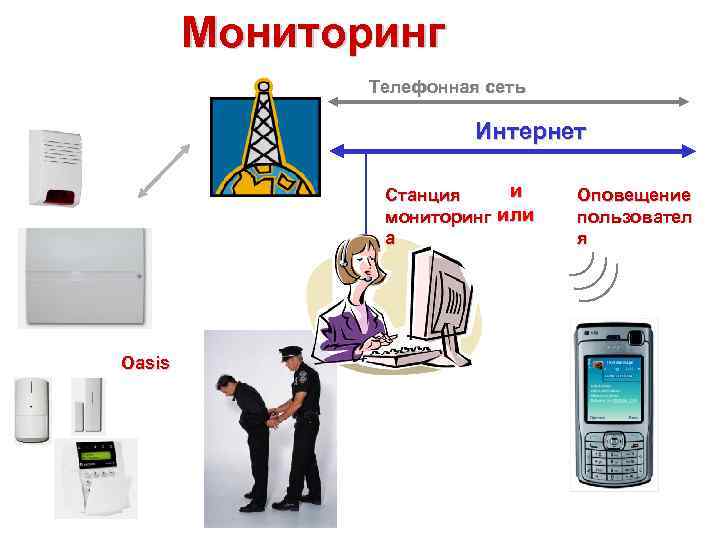

Мониторинг Телефонная сеть Интернет и Станция мониторинг или а Oasis Оповещение пользовател я
Удаленный доступ www. GSMLink. cz Интернет и или Интернет Телефон

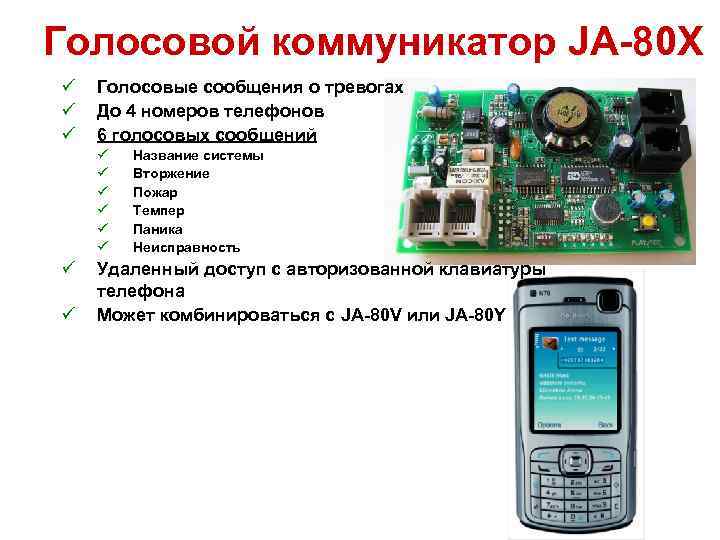

Голосовой коммуникатор JA-80 X ü ü ü Голосовые сообщения о тревогах До 4 номеров телефонов 6 голосовых сообщений ü ü ü ü Название системы Вторжение Пожар Темпер Паника Неисправность Удаленный доступ с авторизованной клавиатуры телефона Может комбинироваться с JA-80 V или JA-80 Y

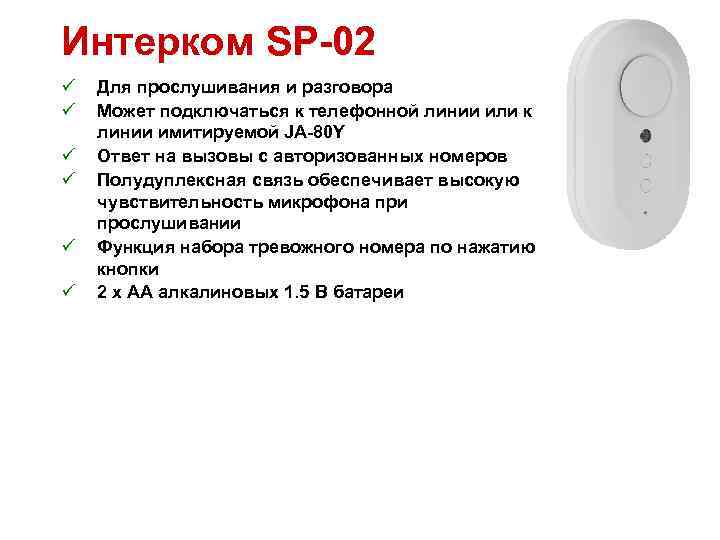

Интерком SP-02 ü ü ü Для прослушивания и разговора Может подключаться к телефонной линии или к линии имитируемой JA-80 Y Ответ на вызовы с авторизованных номеров Полудуплексная связь обеспечивает высокую чувствительность микрофона при прослушивании Функция набора тревожного номера по нажатию кнопки 2 x AA алкалиновых 1. 5 В батареи

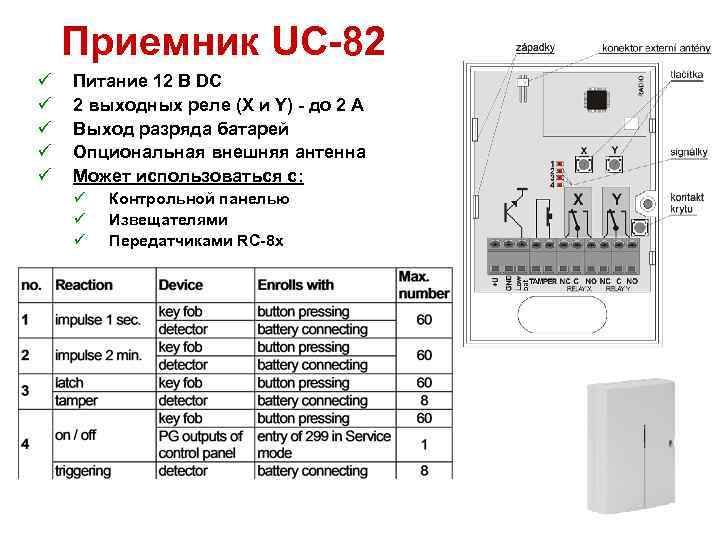

Приемник UC-82 ü ü ü Питание 12 В DC 2 выходных реле (X и Y) - до 2 A Выход разряда батарей Опциональная внешняя антенна Может использоваться с: ü ü ü Контрольной панелью Извещателями Передатчиками RC-8 x

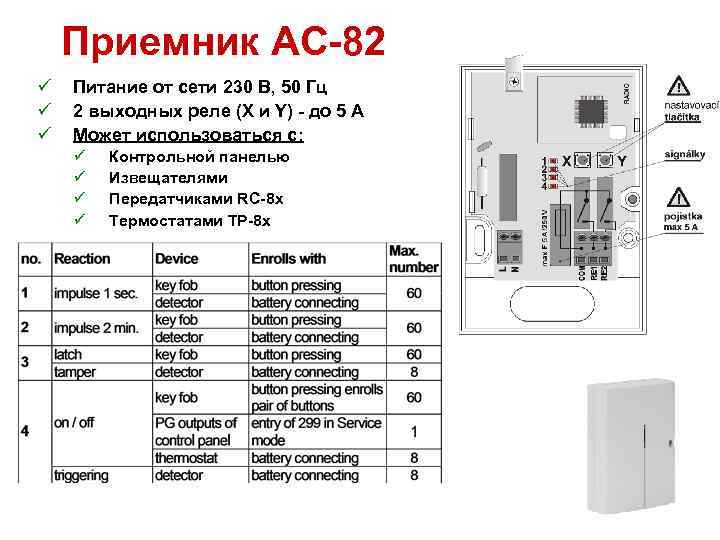

Приемник AC-82 ü ü ü Питание от сети 230 В, 50 Гц 2 выходных реле (X и Y) - до 5 A Может использоваться с: ü ü Контрольной панелью Извещателями Передатчиками RC-8 x Термостатами TP-8 x

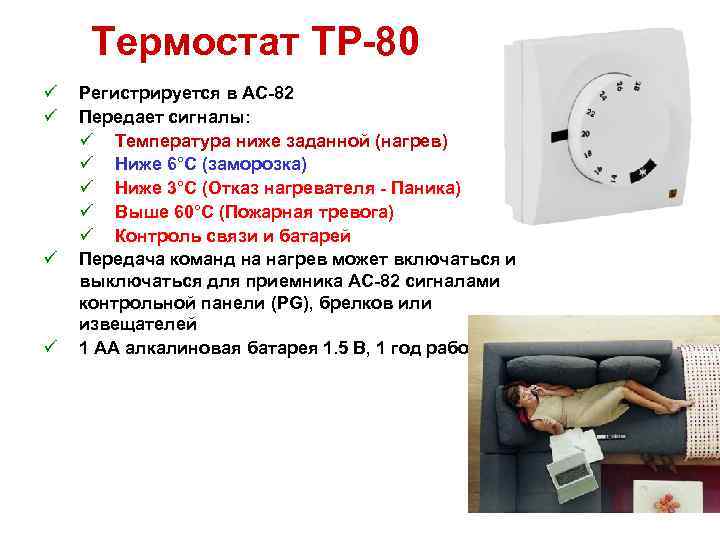

Термостат TP-80 ü ü Регистрируется в AC-82 Передает сигналы: ü Температура ниже заданной (нагрев) ü Ниже 6°C (заморозка) ü Ниже 3°C (Отказ нагревателя - Паника) ü Выше 60°C (Пожарная тревога) ü Контроль связи и батарей Передача команд на нагрев может включаться и выключаться для приемника AC-82 сигналами контрольной панели (PG), брелков или извещателей 1 AA алкалиновая батарея 1. 5 В, 1 год работы
Термостат TP-82 ü ü ü Регистрируется в AC-82 Показывает температуру Передает сигналы: ü Температура ниже заданной (нагрев) ü Ниже 6°C (заморозка) ü Ниже 3°C (Отказ нагревателя - Паника) ü Выше 60°C (Пожарная тревога) ü Контроль связи и батарей ü Передача команд на нагрев может включаться и выключаться для приемника AC-82 сигналами контрольной панели (PG), брелков или извещателей ü 1 AA алкалиновая батарея 1. 5 В, 1 год работы TP-83 имеет расписание на неделю (2007)

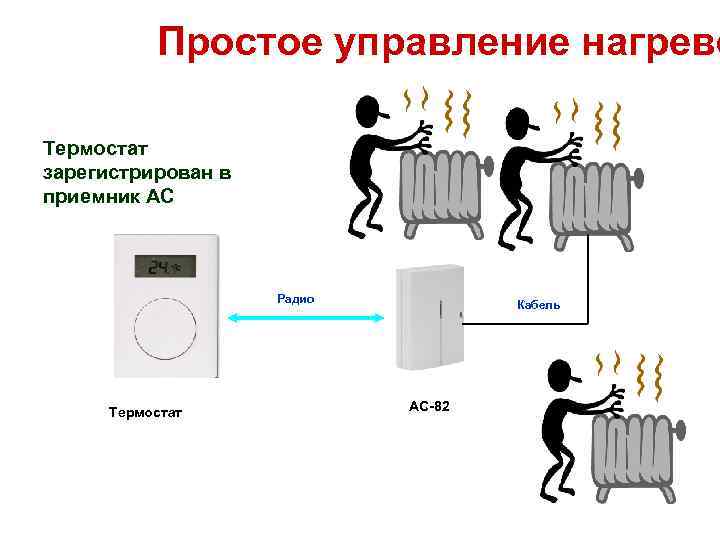

Простое управление нагрево Термостат зарегистрирован в приемник AC Радио Термостат Кабель AC-82

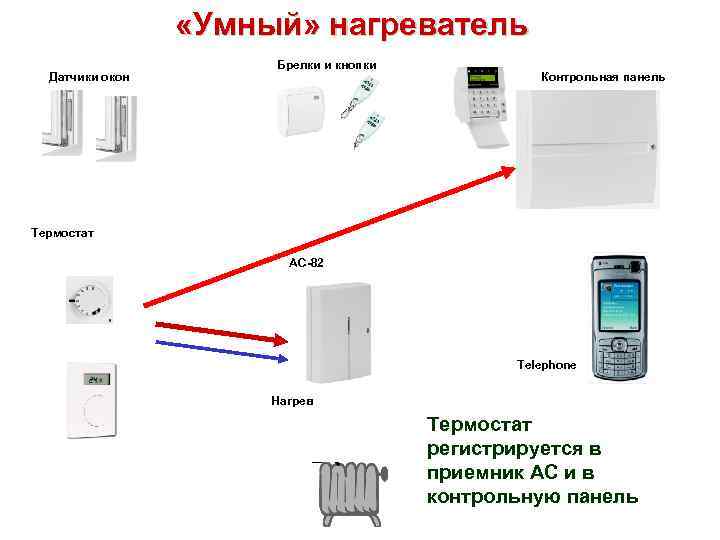

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Telephone Нагрев Термостат регистрируется в приемник AC и в контрольную панель
«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Управление температурой Управление нагревом включено = ON

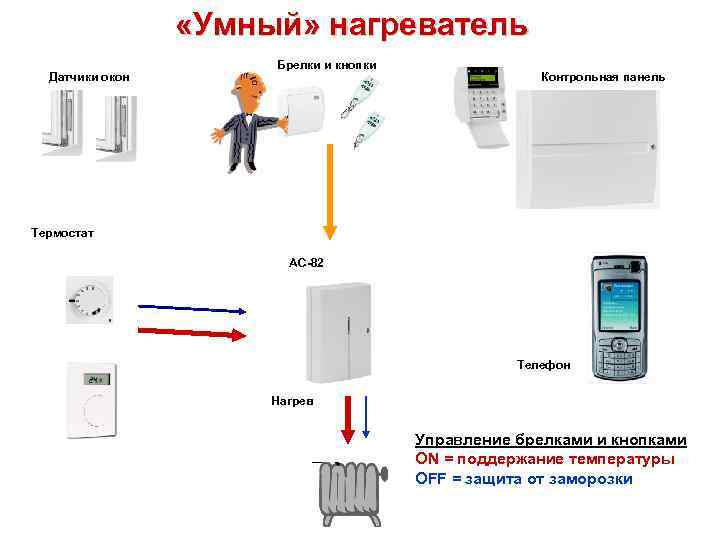

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Управление брелками и кнопками ON = поддержание температуры OFF = защита от заморозки

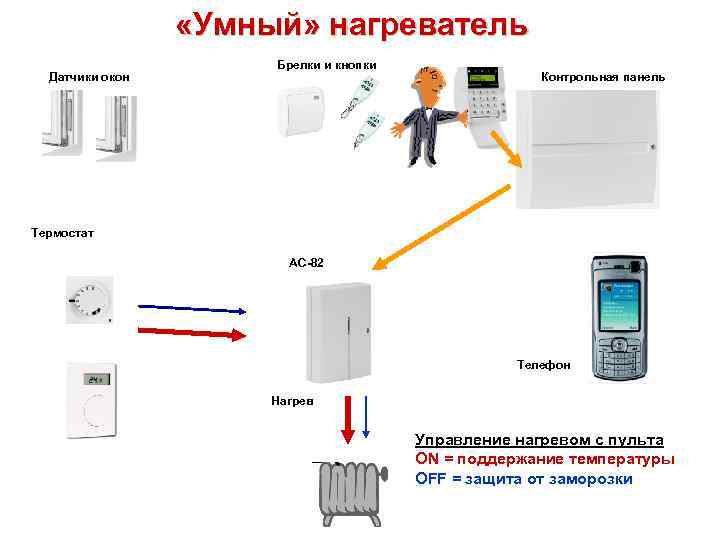

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Управление нагревом с пульта ON = поддержание температуры OFF = защита от заморозки

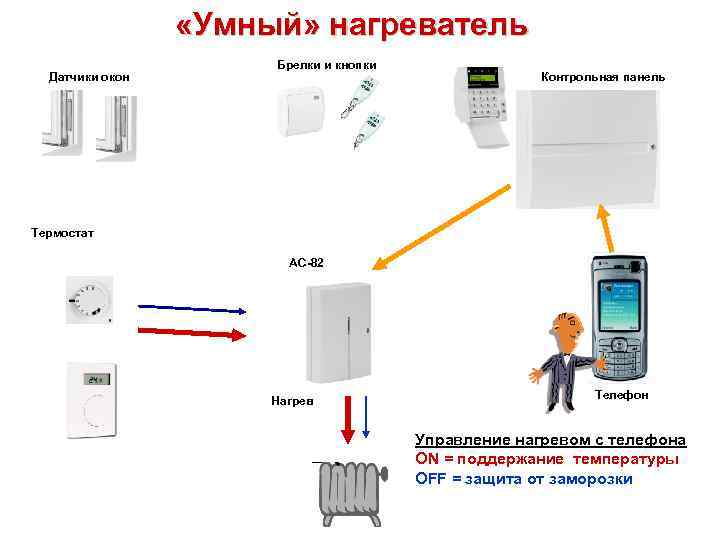

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Нагрев Телефон Управление нагревом с телефона ON = поддержание температуры OFF = защита от заморозки

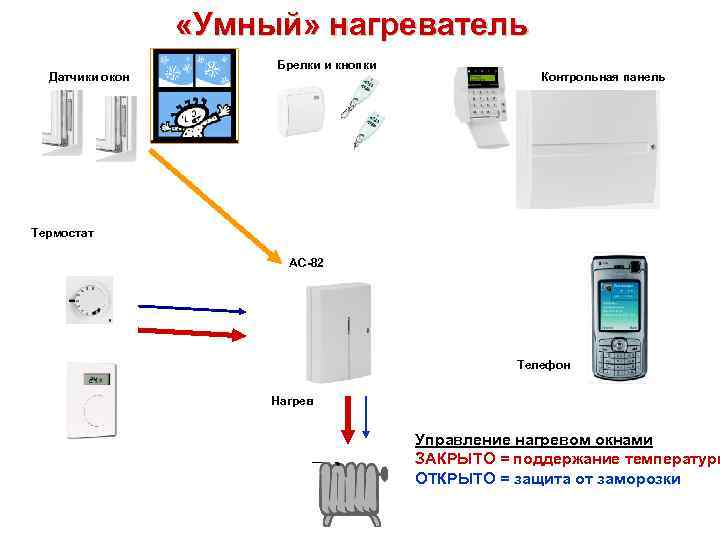

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Управление нагревом окнами ЗАКРЫТО = поддержание температуры ОТКРЫТО = защита от заморозки

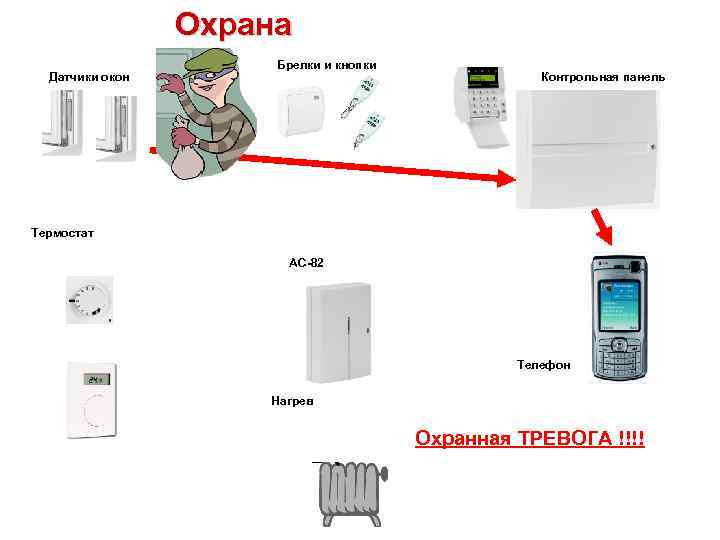

Охрана Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Охранная ТРЕВОГА !!!!

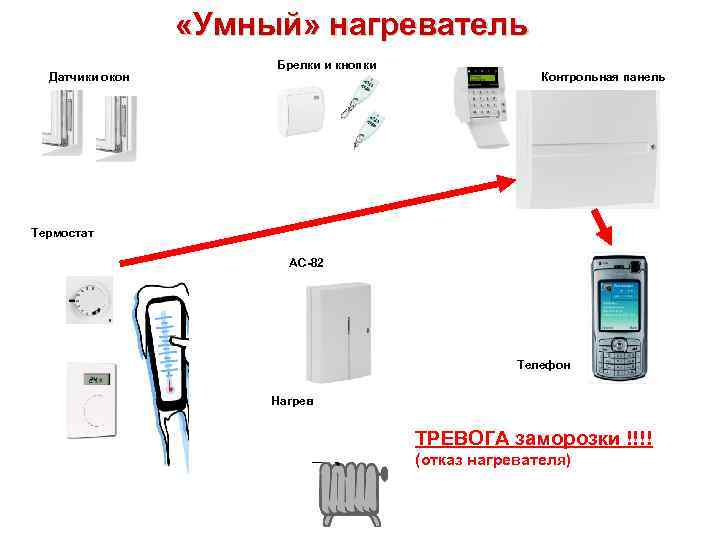

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев ТРЕВОГА заморозки !!!! (отказ нагревателя)

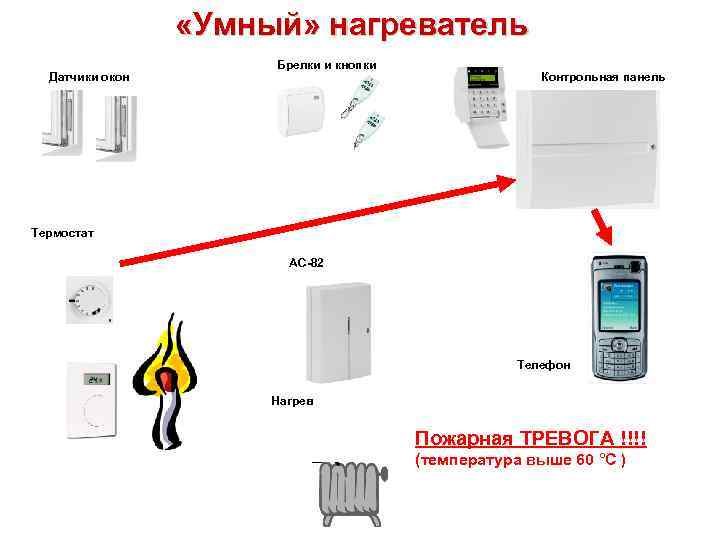

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Пожарная ТРЕВОГА !!!! (температура выше 60 °C )

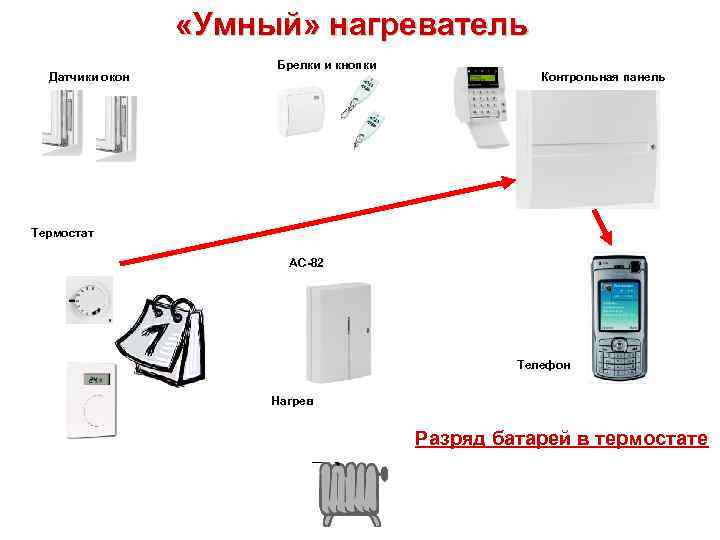

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Разряд батарей в термостате

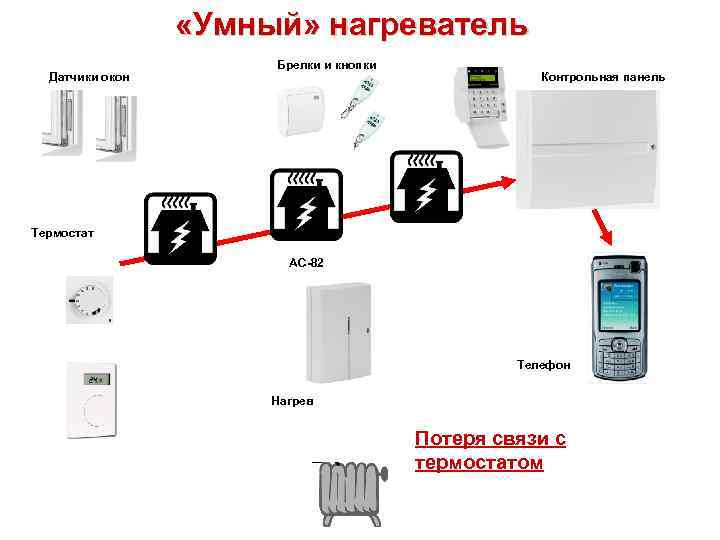

«Умный» нагреватель Датчики окон Брелки и кнопки Контрольная панель Термостат AC-82 Телефон Нагрев Потеря связи с термостатом
OASi. S безопасности и комфорта “В системе скрыто множество полезных функций, понятных как установщику, так и пользователю…. ”

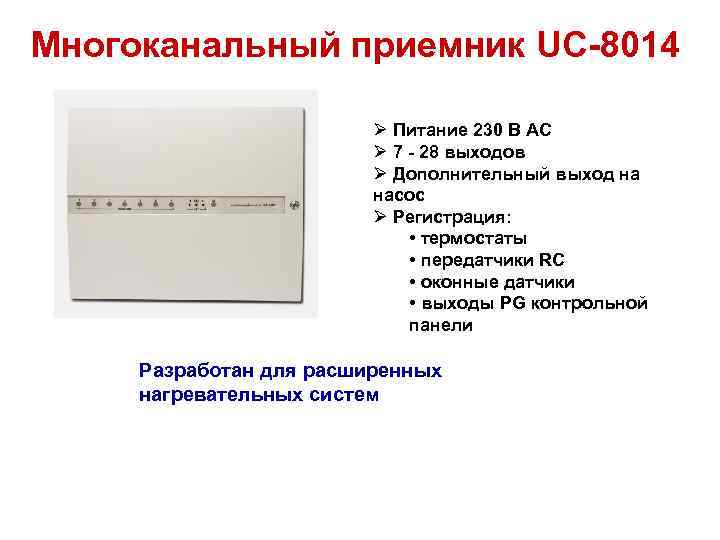

Многоканальный приемник UC-8014 Ø Питание 230 В AC Ø 7 - 28 выходов Ø Дополнительный выход на насос Ø Регистрация: • термостаты • передатчики RC • оконные датчики • выходы PG контрольной панели Разработан для расширенных нагревательных систем

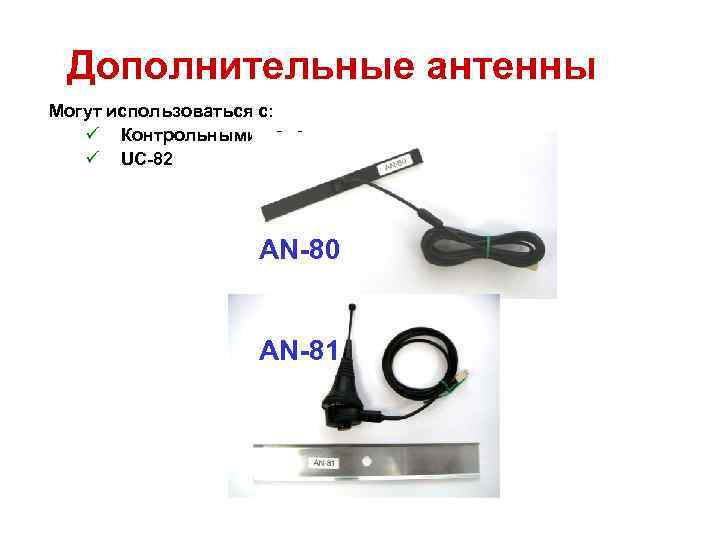

Дополнительные антенны Могут использоваться с: ü Контрольными панелями ü UC-82 AN-80 AN-81

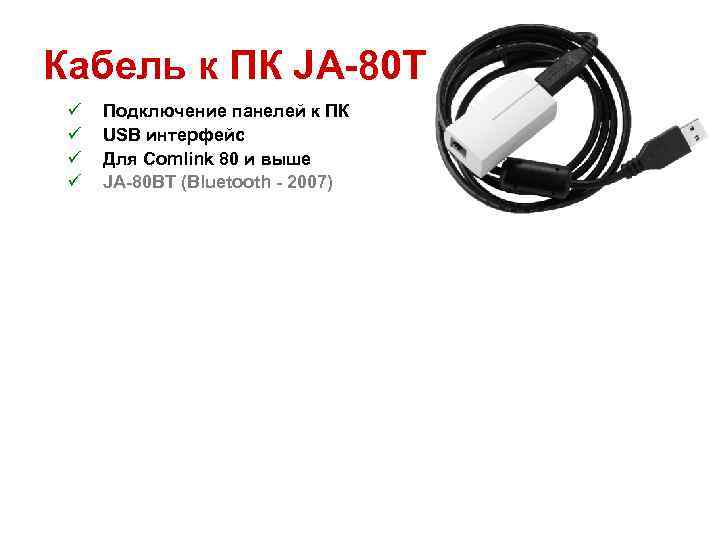

Кабель к ПК JA-80 T ü ü Подключение панелей к ПК USB интерфейс Для Comlink 80 и выше JA-80 BT (Bluetooth - 2007)

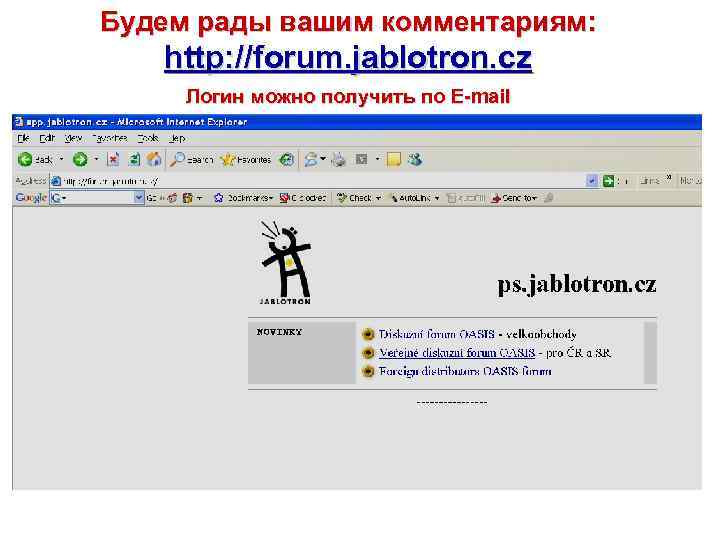

Будем рады вашим комментариям: http: //forum. jablotron. cz Логин можно получить по E-mail

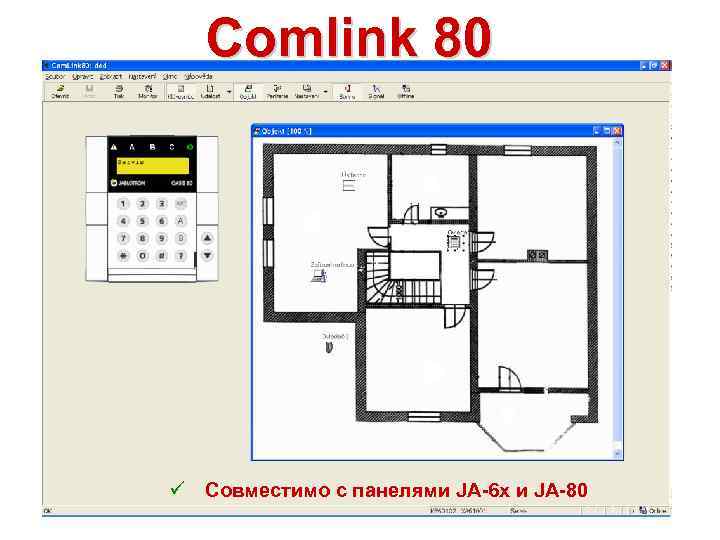

Comlink 80 ü Совместимо с панелями JA-6 x и JA-80
