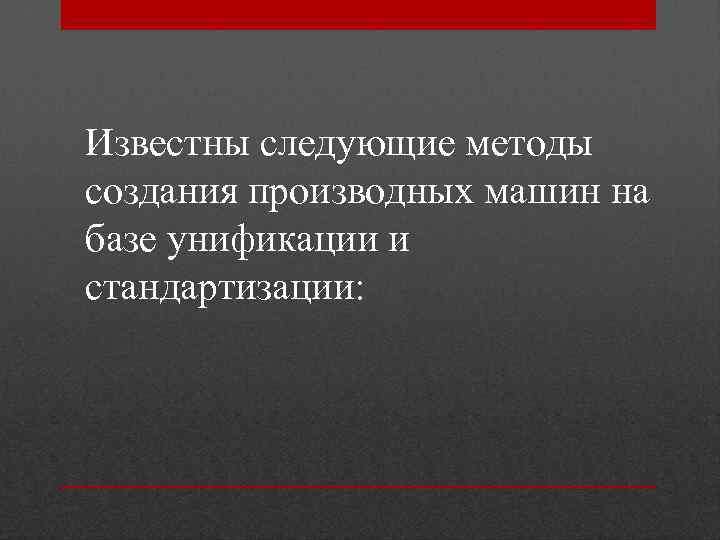

Известны следующие методы создания производных машин на базе унификации и стандартизации:

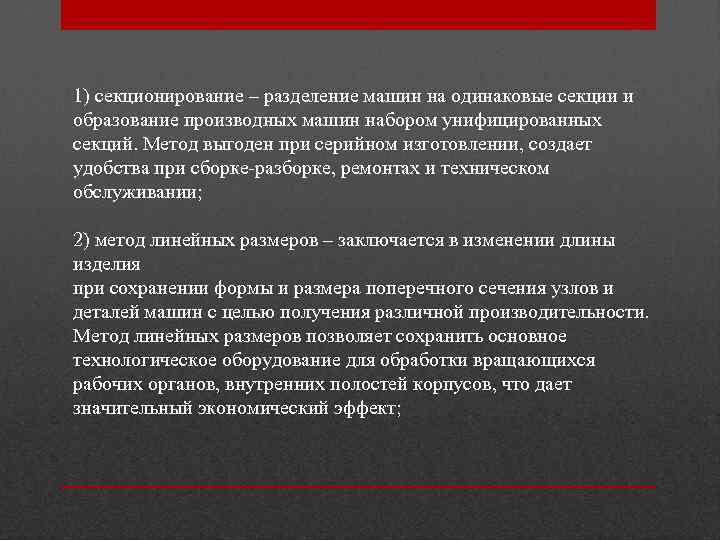

1) секционирование – разделение машин на одинаковые секции и образование производных машин набором унифицированных секций. Метод выгоден при серийном изготовлении, создает удобства при сборке-разборке, ремонтах и техническом обслуживании; 2) метод линейных размеров – заключается в изменении длины изделия при сохранении формы и размера поперечного сечения узлов и деталей машин с целью получения различной производительности. Метод линейных размеров позволяет сохранить основное технологическое оборудование для обработки вращающихся рабочих органов, внутренних полостей корпусов, что дает значительный экономический эффект;

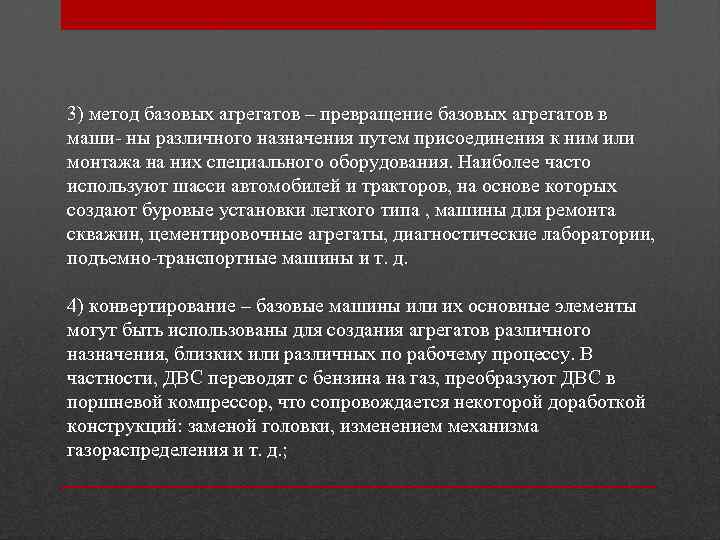

3) метод базовых агрегатов – превращение базовых агрегатов в маши- ны различного назначения путем присоединения к ним или монтажа на них специального оборудования. Наиболее часто используют шасси автомобилей и тракторов, на основе которых создают буровые установки легкого типа , машины для ремонта скважин, цементировочные агрегаты, диагностические лаборатории, подъемно-транспортные машины и т. д. 4) конвертирование – базовые машины или их основные элементы могут быть использованы для создания агрегатов различного назначения, близких или различных по рабочему процессу. В частности, ДВС переводят с бензина на газ, преобразуют ДВС в поршневой компрессор, что сопровождается некоторой доработкой конструкций: заменой головки, изменением механизма газораспределения и т. д. ;

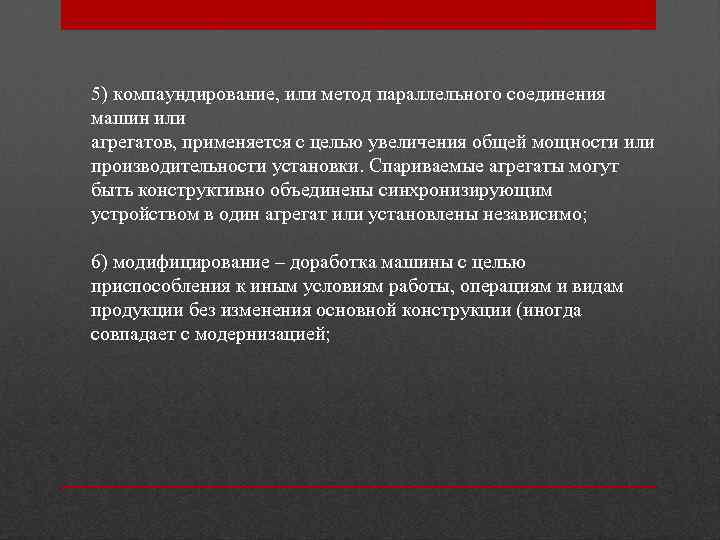

5) компаундирование, или метод параллельного соединения машин или агрегатов, применяется с целью увеличения общей мощности или производительности установки. Спариваемые агрегаты могут быть конструктивно объединены синхронизирующим устройством в один агрегат или установлены независимо; 6) модифицирование – доработка машины с целью приспособления к иным условиям работы, операциям и видам продукции без изменения основной конструкции (иногда совпадает с модернизацией;

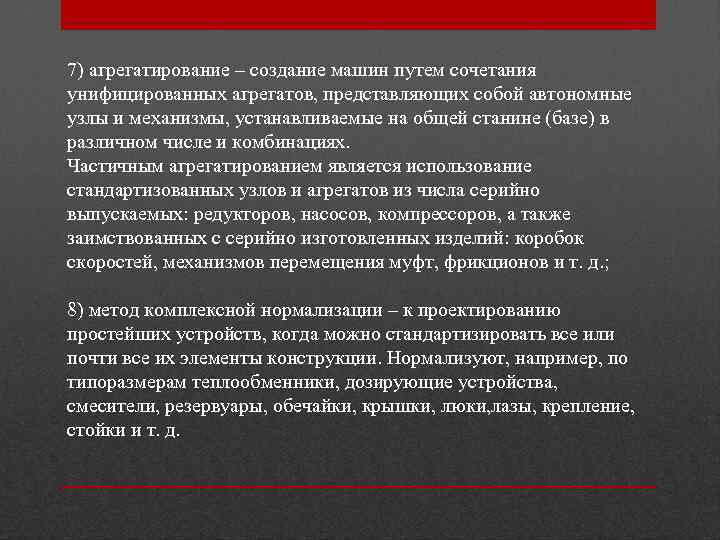

7) агрегатирование – создание машин путем сочетания унифицированных агрегатов, представляющих собой автономные узлы и механизмы, устанавливаемые на общей станине (базе) в различном числе и комбинациях. Частичным агрегатированием является использование стандартизованных узлов и агрегатов из числа серийно выпускаемых: редукторов, насосов, компрессоров, а также заимствованных с серийно изготовленных изделий: коробок скоростей, механизмов перемещения муфт, фрикционов и т. д. ; 8) метод комплексной нормализации – к проектированию простейших устройств, когда можно стандартизировать все или почти все их элементы конструкции. Нормализуют, например, по типоразмерам теплообменники, дозирующие устройства, смесители, резервуары, обечайки, крышки, люки, лазы, крепление, стойки и т. д.

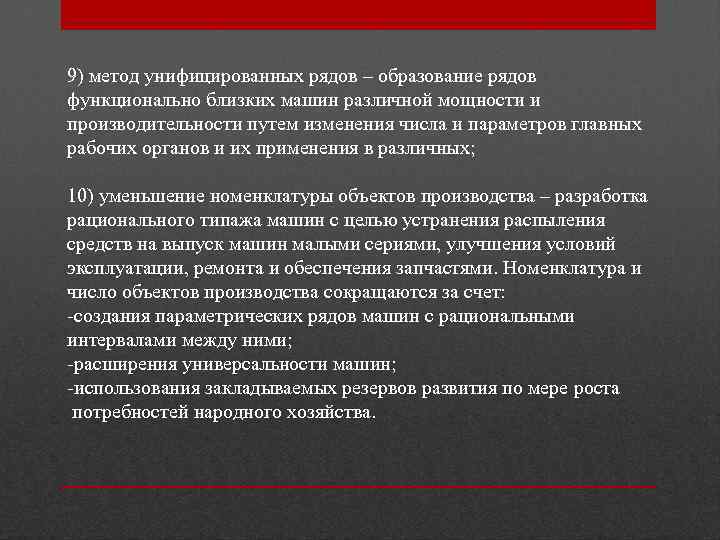

9) метод унифицированных рядов – образование рядов функционально близких машин различной мощности и производительности путем изменения числа и параметров главных рабочих органов и их применения в различных; 10) уменьшение номенклатуры объектов производства – разработка рационального типажа машин с целью устранения распыления средств на выпуск машин малыми сериями, улучшения условий эксплуатации, ремонта и обеспечения запчастями. Номенклатура и число объектов производства сокращаются за счет: -создания параметрических рядов машин с рациональными интервалами между ними; -расширения универсальности машин; -использования закладываемых резервов развития по мере роста потребностей народного хозяйства.
