ИЗУЧЕНИЕ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ШАХТНЫХ КАБЕЛЕЙ

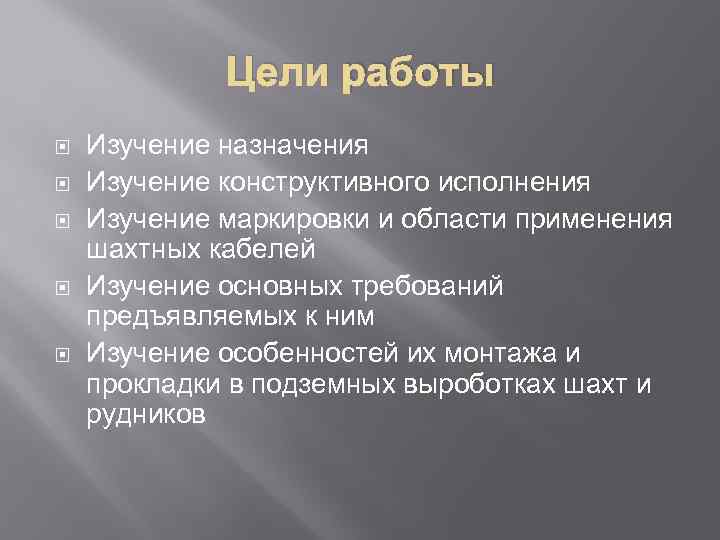

Цели работы Изучение назначения Изучение конструктивного исполнения Изучение маркировки и области применения шахтных кабелей Изучение основных требований предъявляемых к ним Изучение особенностей их монтажа и прокладки в подземных выроботках шахт и рудников

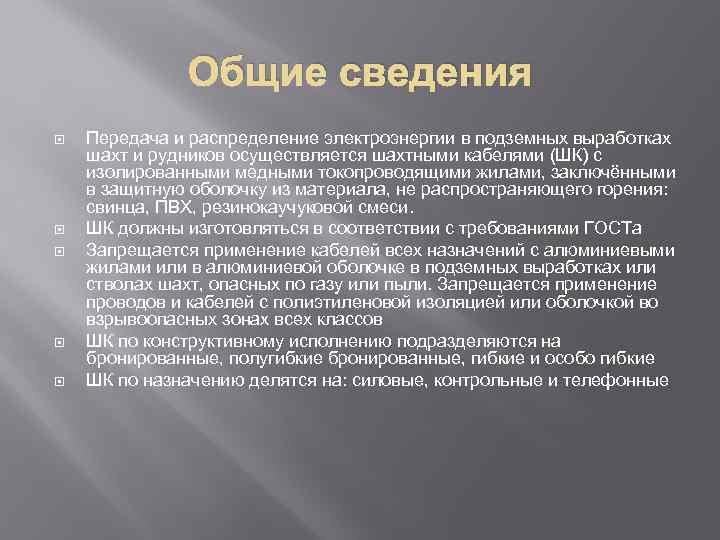

Общие сведения Передача и распределение электроэнергии в подземных выработках шахт и рудников осуществляется шахтными кабелями (ШК) с изолированными медными токопроводящими жилами, заключёнными в защитную оболочку из материала, не распространяющего горения: свинца, ПВХ, резинокаучуковой смеси. ШК должны изготовляться в соответствии с требованиями ГОСТа Запрещается применение кабелей всех назначений с алюминиевыми жилами или в алюминиевой оболочке в подземных выработках или стволах шахт, опасных по газу или пыли. Запрещается применение проводов и кабелей с полиэтиленовой изоляцией или оболочкой во взрывоопасных зонах всех классов ШК по конструктивному исполнению подразделяются на бронированные, полугибкие бронированные, гибкие и особо гибкие ШК по назначению делятся на: силовые, контрольные и телефонные

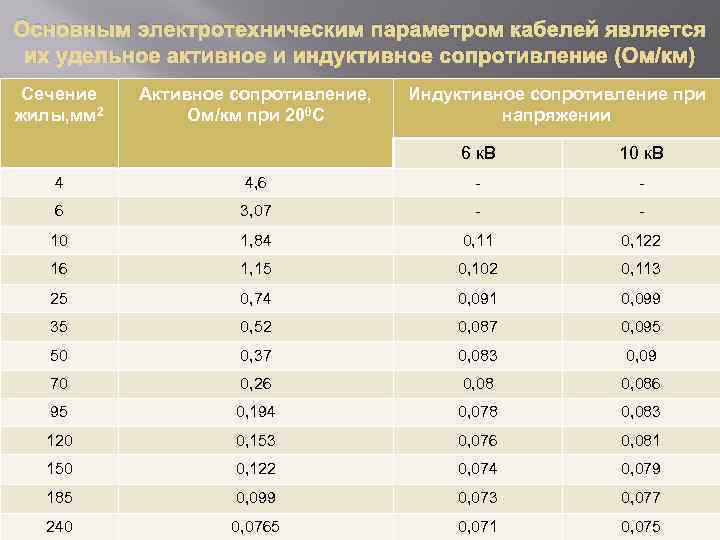

Основным электротехническим параметром кабелей является их удельное активное и индуктивное сопротивление (Ом/км) Сечение жилы, мм 2 Активное сопротивление, Ом/км при 200 С Индуктивное сопротивление при напряжении 6 к. В 10 к. В 4 4, 6 - - 6 3, 07 - - 10 1, 84 0, 11 0, 122 16 1, 15 0, 102 0, 113 25 0, 74 0, 091 0, 099 35 0, 52 0, 087 0, 095 50 0, 37 0, 083 0, 09 70 0, 26 0, 086 95 0, 194 0, 078 0, 083 120 0, 153 0, 076 0, 081 150 0, 122 0, 074 0, 079 185 0, 099 0, 073 0, 077 240 0, 0765 0, 071 0, 075

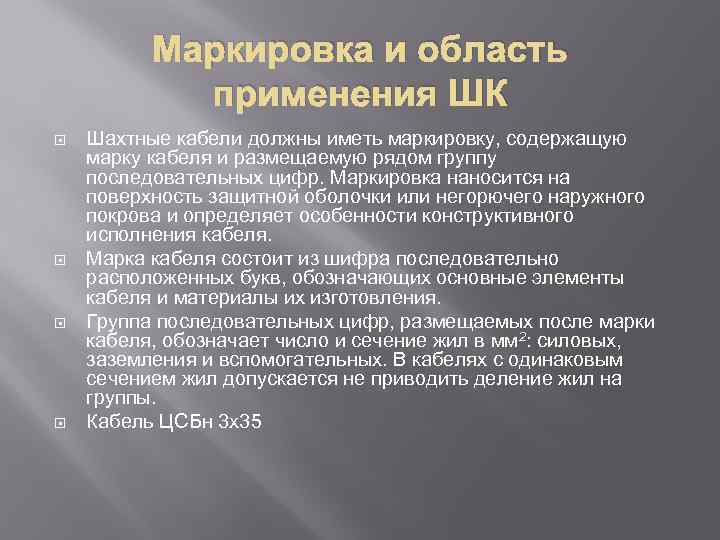

Маркировка и область применения ШК Шахтные кабели должны иметь маркировку, содержащую марку кабеля и размещаемую рядом группу последовательных цифр. Маркировка наносится на поверхность защитной оболочки или негорючего наружного покрова и определяет особенности конструктивного исполнения кабеля. Марка кабеля состоит из шифра последовательно расположенных букв, обозначающих основные элементы кабеля и материалы их изготовления. Группа последовательных цифр, размещаемых после марки кабеля, обозначает число и сечение жил в мм 2: силовых, заземления и вспомогательных. В кабелях с одинаковым сечением жил допускается не приводить деление жил на группы. Кабель ЦСБн 3 x 35

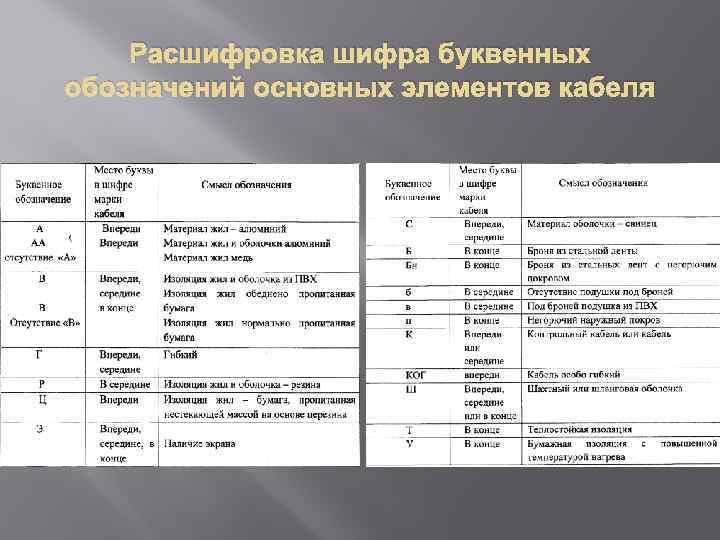

Расшифровка шифра буквенных обозначений основных элементов кабеля

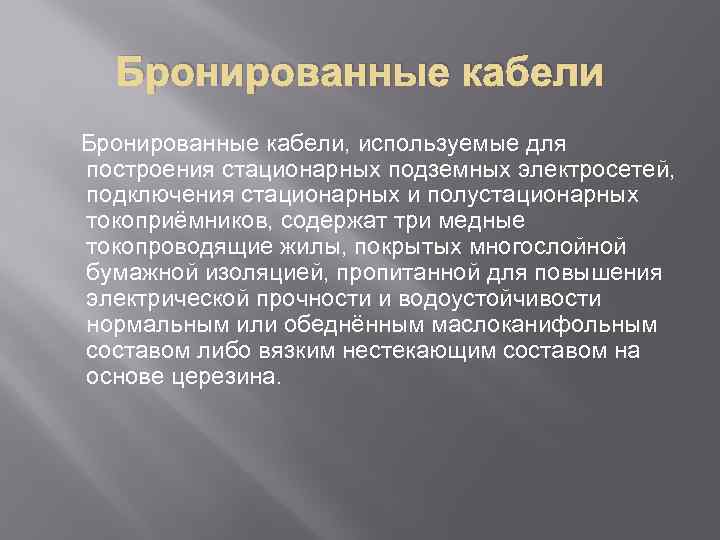

Бронированные кабели, используемые для построения стационарных подземных электросетей, подключения стационарных и полустационарных токоприёмников, содержат три медные токопроводящие жилы, покрытых многослойной бумажной изоляцией, пропитанной для повышения электрической прочности и водоустойчивости нормальным или обеднённым маслоканифольным составом либо вязким нестекающим составом на основе церезина.

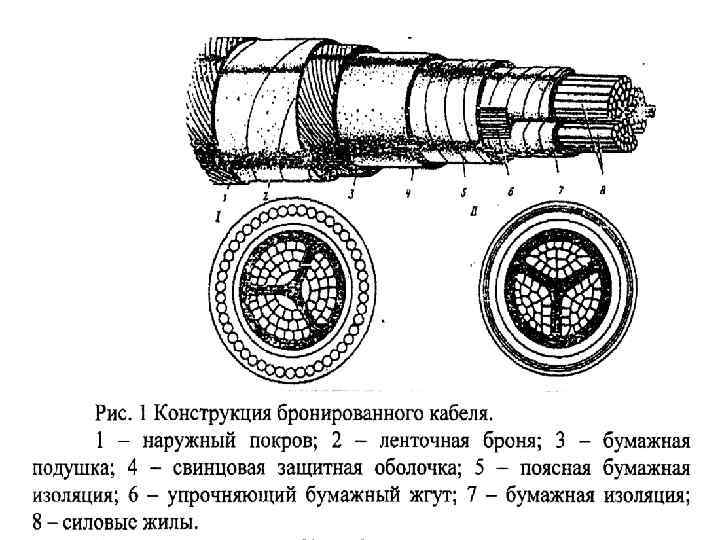

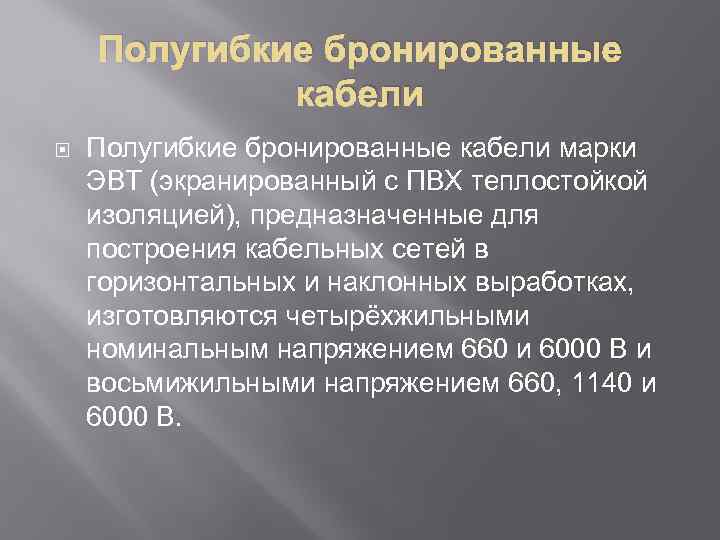

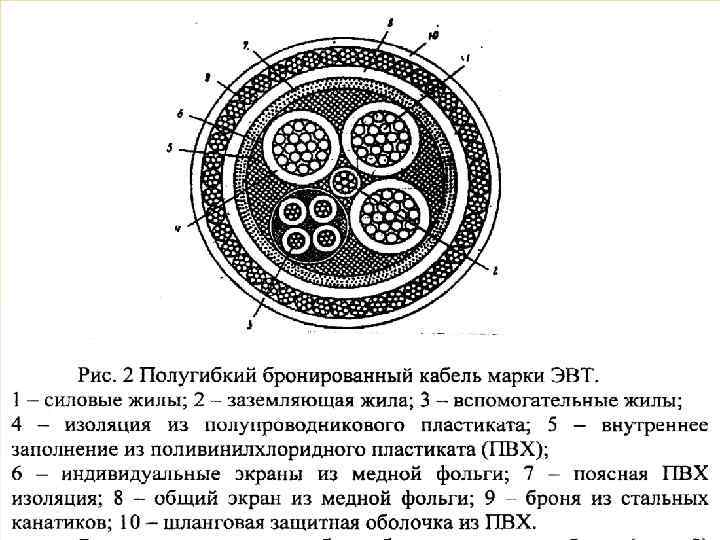

Полугибкие бронированные кабели марки ЭВТ (экранированный с ПВХ теплостойкой изоляцией), предназначенные для построения кабельных сетей в горизонтальных и наклонных выработках, изготовляются четырёхжильными номинальным напряжением 660 и 6000 В и восьмижильными напряжением 660, 1140 и 6000 В.

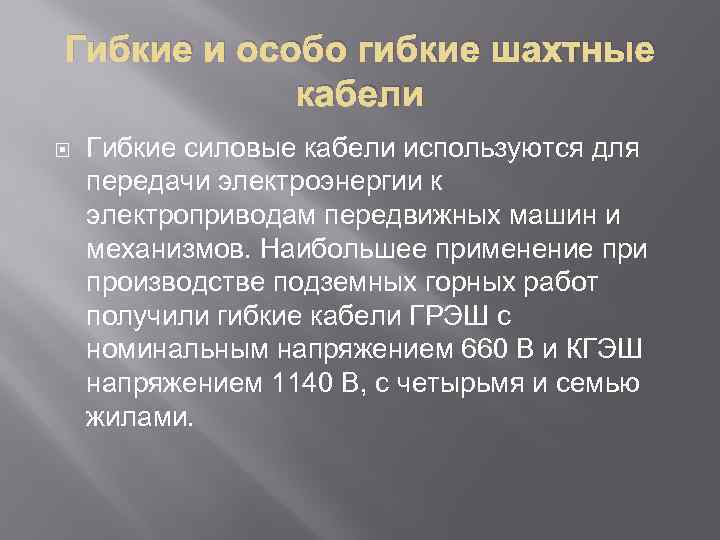

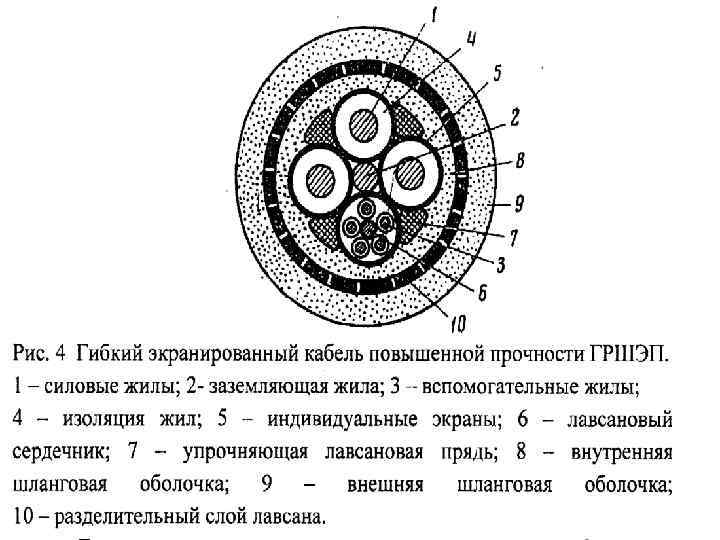

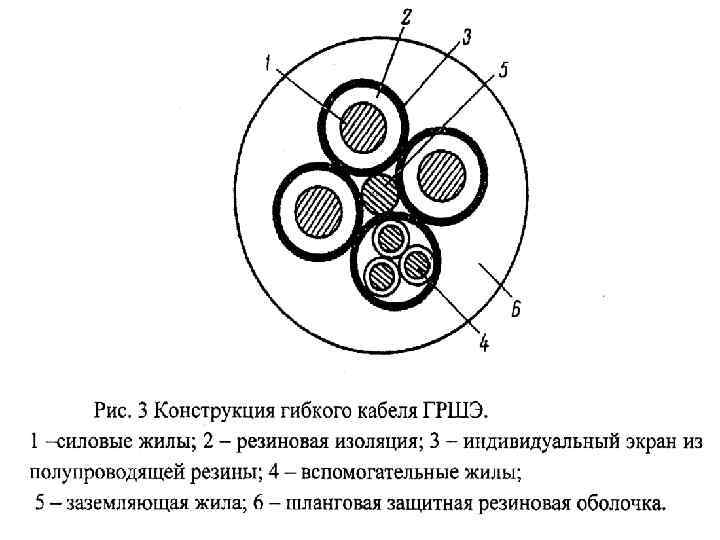

Гибкие и особо гибкие шахтные кабели Гибкие силовые кабели используются для передачи электроэнергии к электроприводам передвижных машин и механизмов. Наибольшее применение при производстве подземных горных работ получили гибкие кабели ГРЭШ с номинальным напряжением 660 В и КГЭШ напряжением 1140 В, с четырьмя и семью жилами.
