Изучение колебаний маятника Обербека Выполнил студент группы ОТ-21 Зайцев Д. Е. Проверил доцент, к. т. н. Батомункуев Ю. Ц. Новосибирск, 2017

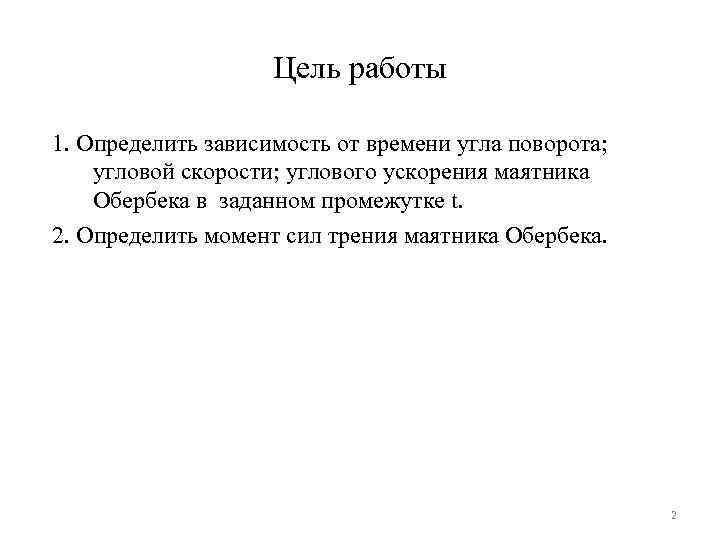

Цель работы 1. Определить зависимость от времени угла поворота; угловой скорости; углового ускорения маятника Обербека в заданном промежутке t. 2. Определить момент сил трения маятника Обербека. 2

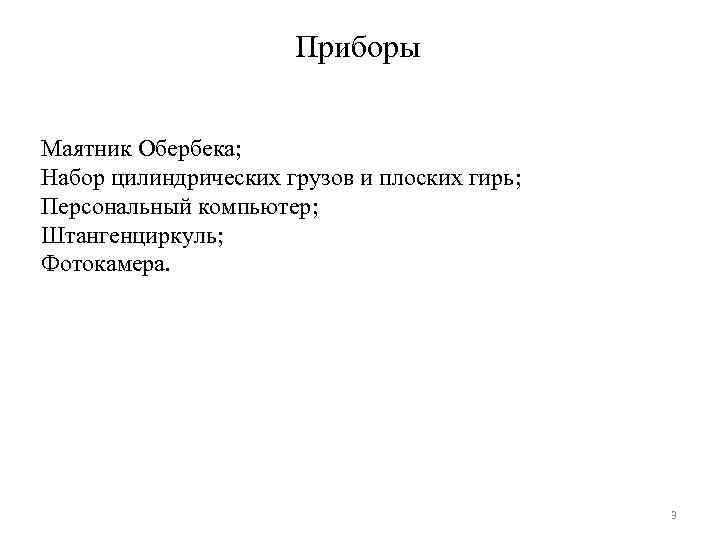

Приборы Маятник Обербека; Набор цилиндрических грузов и плоских гирь; Персональный компьютер; Штангенциркуль; Фотокамера. 3
Лабораторная установка 1 3 2 На данной установке выполнялась практическая часть лабораторной работы. Стрелками указаны приборы: 1. Набор цилиндрических грузов ; 2. Линейка; 3. Нить , на которую закрепляется плоская гиря. 4

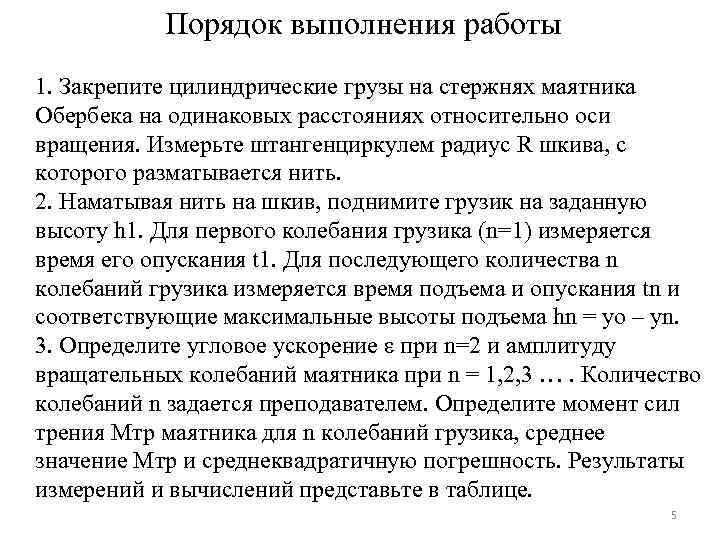

Порядок выполнения работы 1. Закрепите цилиндрические грузы на стержнях маятника Обербека на одинаковых расстояниях относительно оси вращения. Измерьте штангенциркулем радиус R шкива, с которого разматывается нить. 2. Наматывая нить на шкив, поднимите грузик на заданную высоту h 1. Для первого колебания грузика (n=1) измеряется время его опускания t 1. Для последующего количества n колебаний грузика измеряется время подъема и опускания tn и соответствующие максимальные высоты подъема hn = yо – yn. 3. Определите угловое ускорение ε при n=2 и амплитуду вращательных колебаний маятника при n = 1, 2, 3 …. Количество колебаний n задается преподавателем. Определите момент сил трения Мтр маятника для n колебаний грузика, среднее значение Мтр и среднеквадратичную погрешность. Результаты измерений и вычислений представьте в таблице. 5

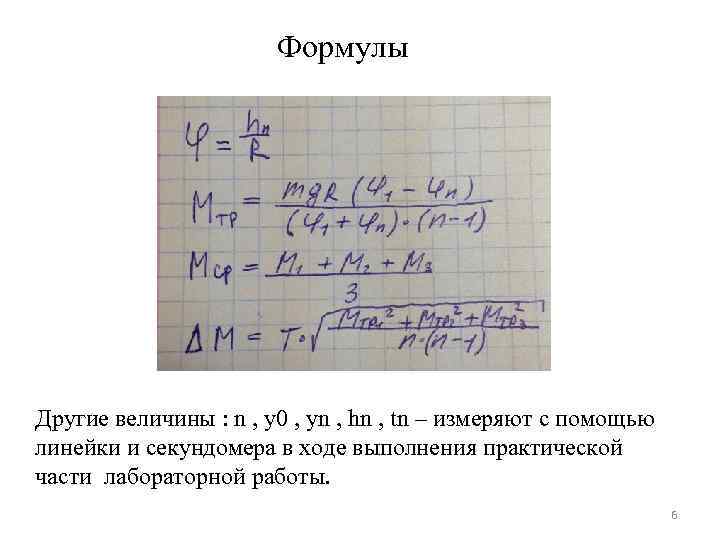

Формулы Другие величины : n , y 0 , yn , hn , tn – измеряют с помощью линейки и секундомера в ходе выполнения практической части лабораторной работы. 6

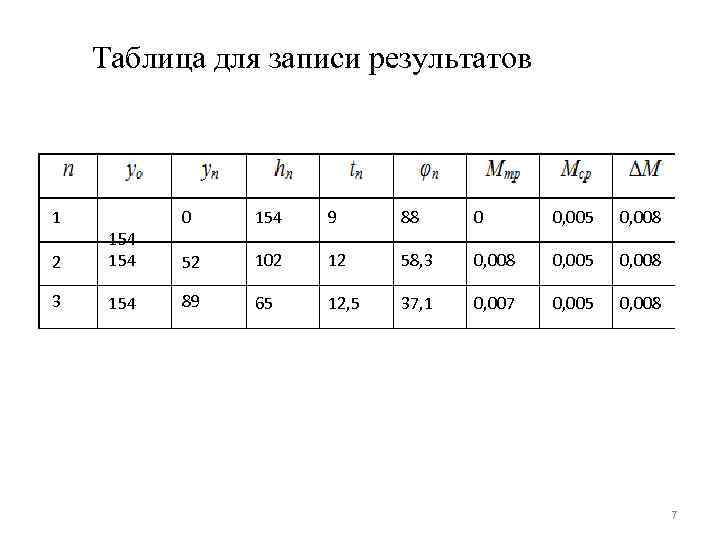

Таблица для записи результатов 1 2 154 3 154 0 154 9 88 0 0, 005 0, 008 52 102 12 58, 3 0, 008 0, 005 0, 008 89 65 12, 5 37, 1 0, 007 0, 005 0, 008 7

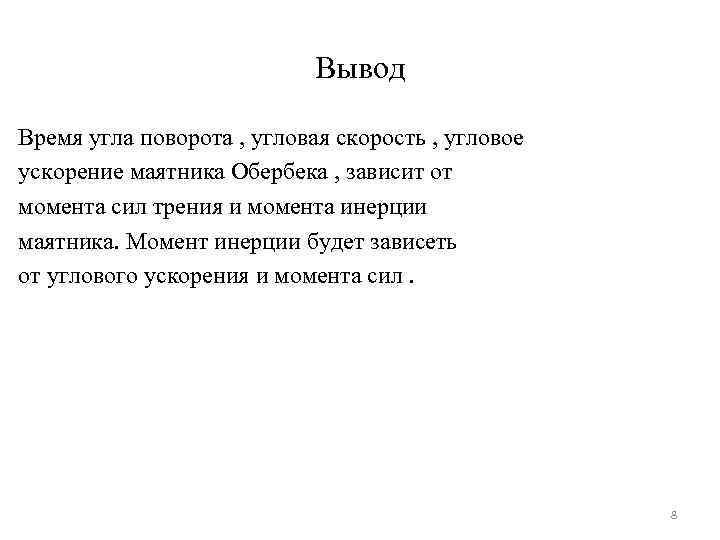

Вывод Время угла поворота , угловая скорость , угловое ускорение маятника Обербека , зависит от момента сил трения и момента инерции маятника. Момент инерции будет зависеть от углового ускорения и момента сил. 8

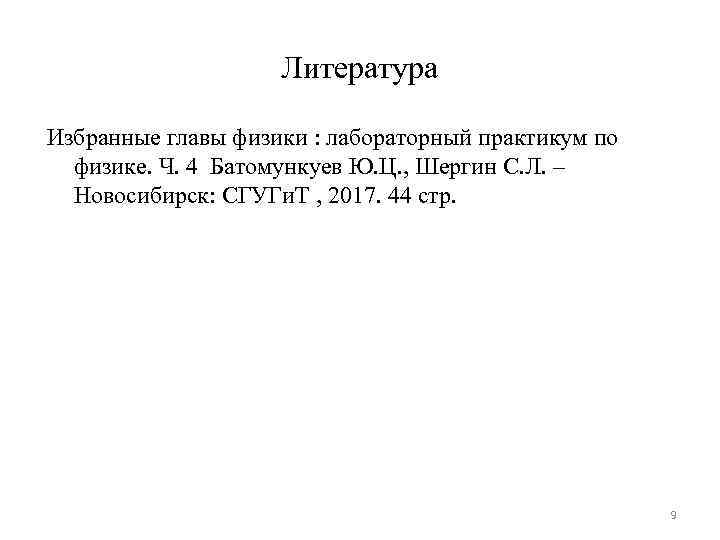

Литература Избранные главы физики : лабораторный практикум по физике. Ч. 4 Батомункуев Ю. Ц. , Шергин С. Л. – Новосибирск: СГУГи. Т , 2017. 44 стр. 9
