ИЗОЛЯЦИЯ ФУНДАМЕНТОВ И ПОЛОВ Делаем надежные строительные системы

ИЗОЛЯЦИЯ ФУНДАМЕНТОВ И ПОЛОВ Делаем надежные строительные системы доступными 01

Что такое фундамент? Фундамент - опорная часть здания, предназначенная для передачи нагрузки от несущих конструкций здания на грунты основания. Делаем надежные строительные системы доступными 02

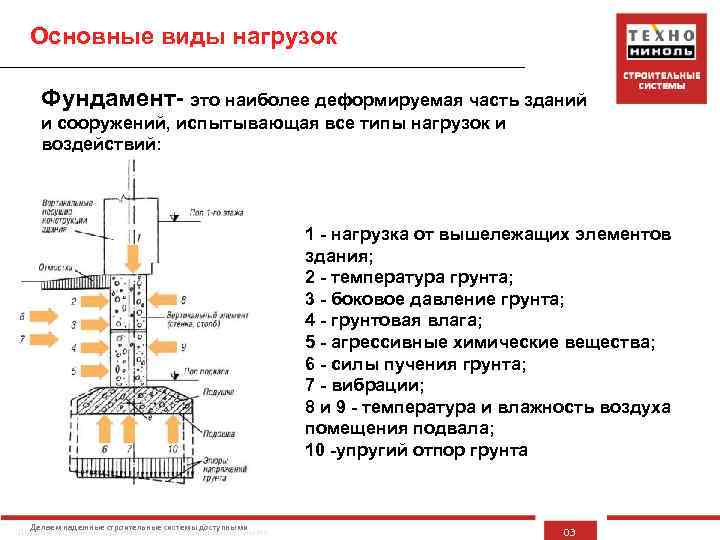

Основные виды нагрузок Фундамент- это наиболее деформируемая часть зданий и сооружений, испытывающая все типы нагрузок и воздействий: 1 - нагрузка от вышележащих элементов здания; 2 - температура грунта; 3 - боковое давление грунта; 4 - грунтовая влага; 5 - агрессивные химические вещества; 6 - силы пучения грунта; 7 - вибрации; 8 и 9 - температура и влажность воздуха помещения подвала; 10 -упругий отпор грунта Делаем надежные строительные системы доступными 03

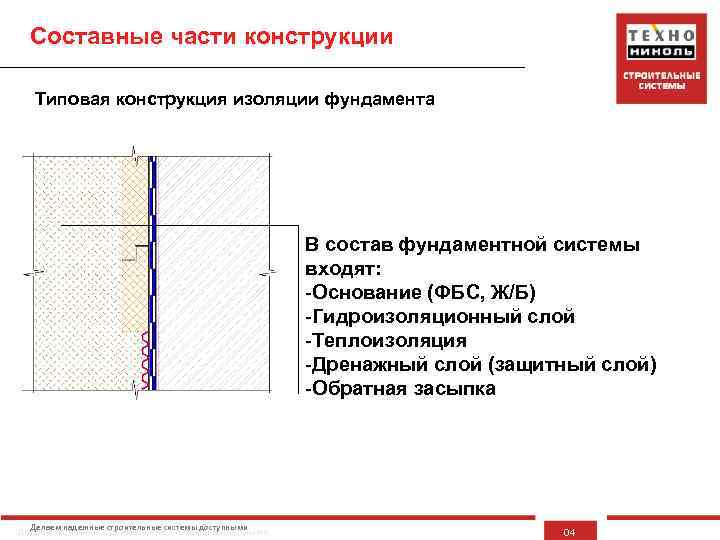

Составные части конструкции Типовая конструкция изоляции фундамента В состав фундаментной системы входят: -Основание (ФБС, Ж/Б) -Гидроизоляционный слой -Теплоизоляция -Дренажный слой (защитный слой) -Обратная засыпка Делаем надежные строительные системы доступными 04

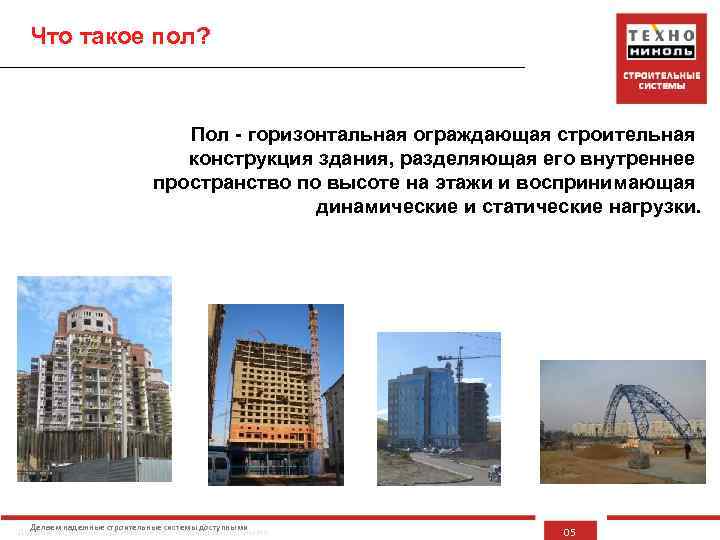

Что такое пол? Пол - горизонтальная ограждающая строительная конструкция здания, разделяющая его внутреннее пространство по высоте на этажи и воспринимающая динамические и статические нагрузки. Делаем надежные строительные системы доступными 05

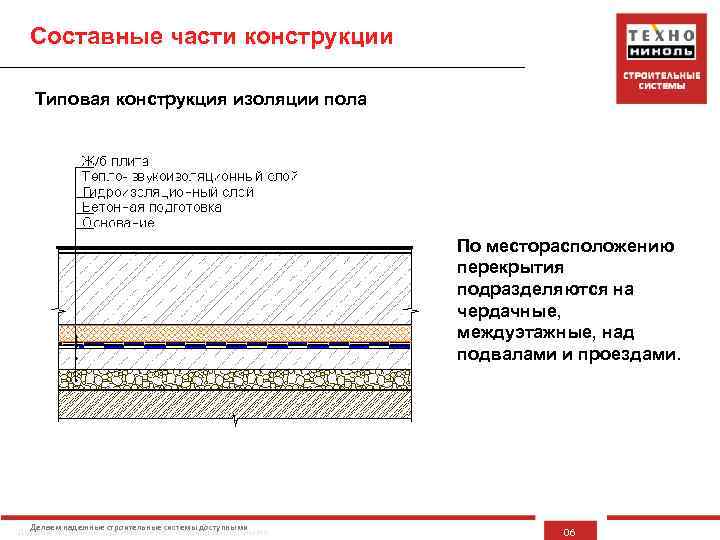

Составные части конструкции Типовая конструкция изоляции пола По месторасположению перекрытия подразделяются на чердачные, междуэтажные, над подвалами и проездами. Делаем надежные строительные системы доступными 06

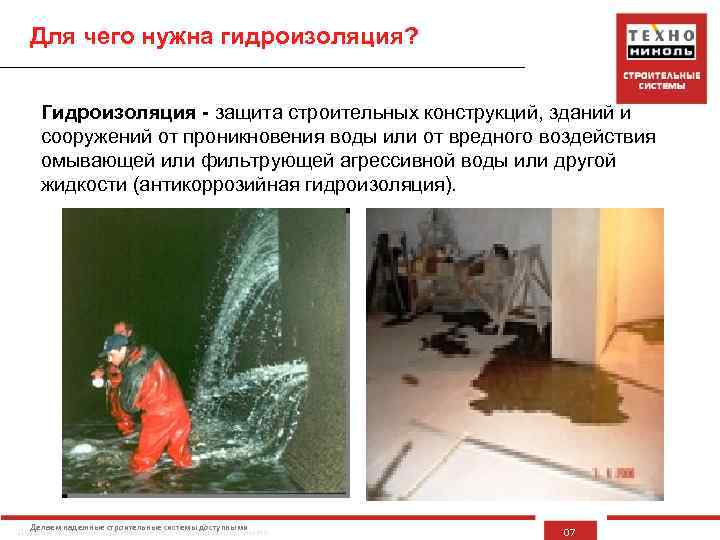

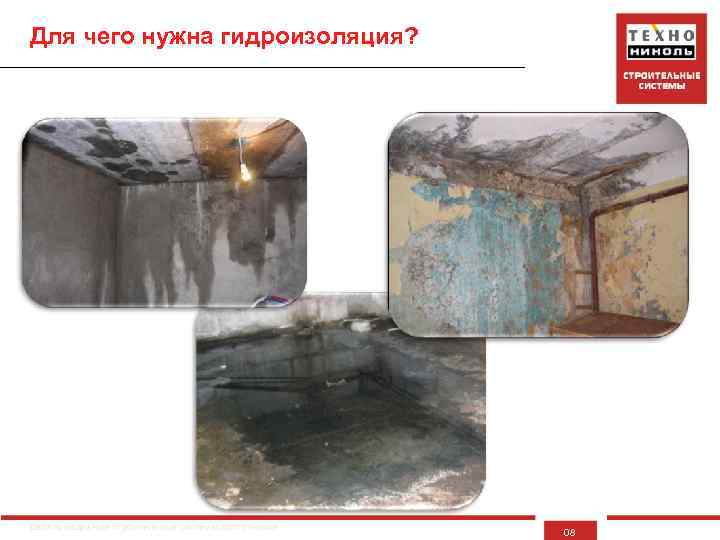

Для чего нужна гидроизоляция? Гидроизоляция - защита строительных конструкций, зданий и сооружений от проникновения воды или от вредного воздействия омывающей или фильтрующей агрессивной воды или другой жидкости (антикоррозийная гидроизоляция). Делаем надежные строительные системы доступными 07

Для чего нужна гидроизоляция? Делать надежные строительные системы доступными 08

Понятие гидроизоляционной системы в современном строительстве Гидроизоляционная система - совокупность элементов, направленных на защиту сооружения от воздействия воды 09

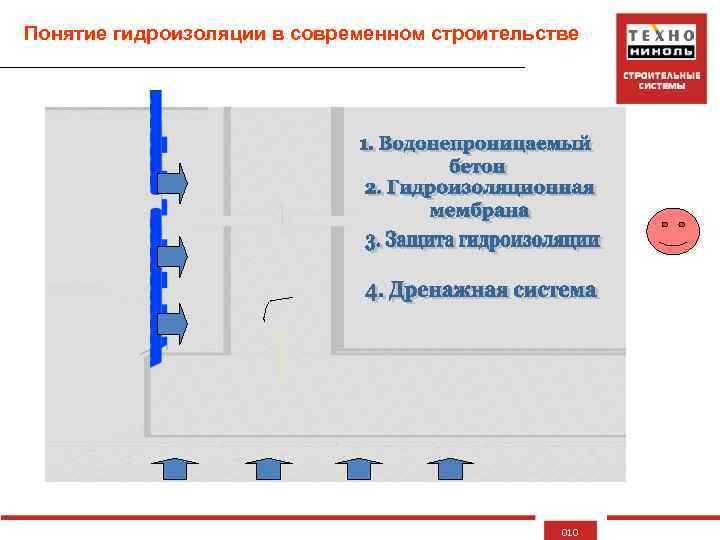

Понятие гидроизоляции в современном строительстве 010

Гидроизоляционные материалы Делаем надежные строительные системы доступными 011

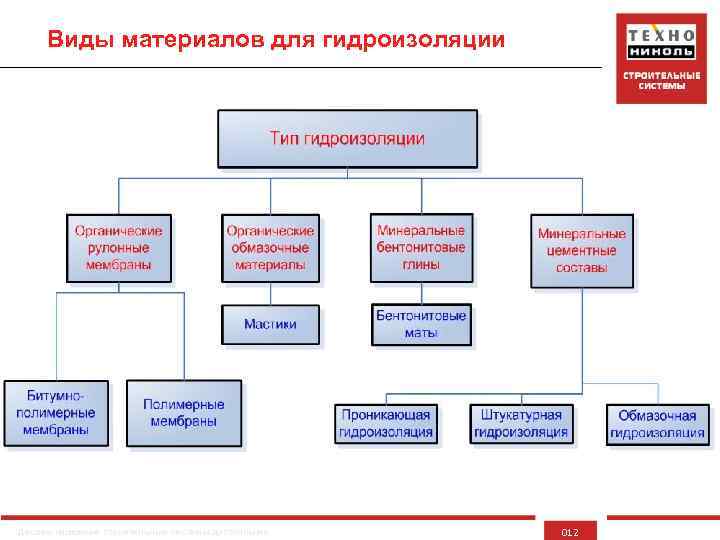

Виды материалов для гидроизоляции Делаем надежные строительные системы доступными 012

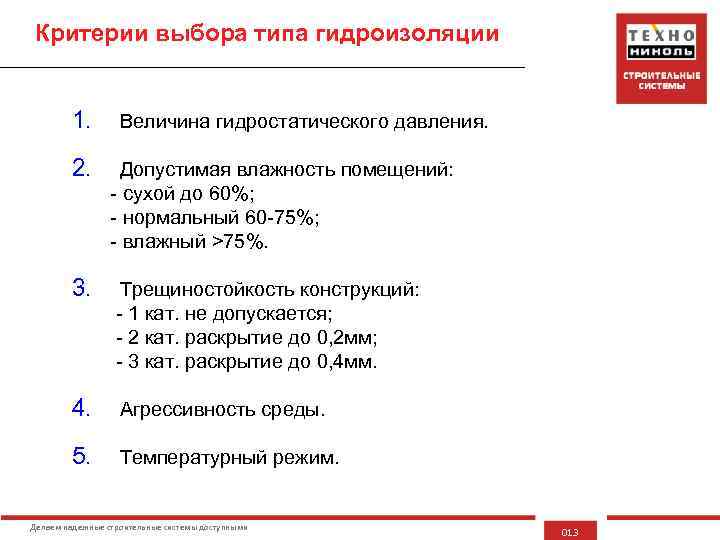

Критерии выбора типа гидроизоляции 1. Величина гидростатического давления. 2. Допустимая влажность помещений: - сухой до 60%; - нормальный 60 -75%; - влажный >75%. 3. Трещиностойкость конструкций: - 1 кат. не допускается; - 2 кат. раскрытие до 0, 2 мм; - 3 кат. раскрытие до 0, 4 мм. 4. Агрессивность среды. 5. Температурный режим. Делаем надежные строительные системы доступными 013

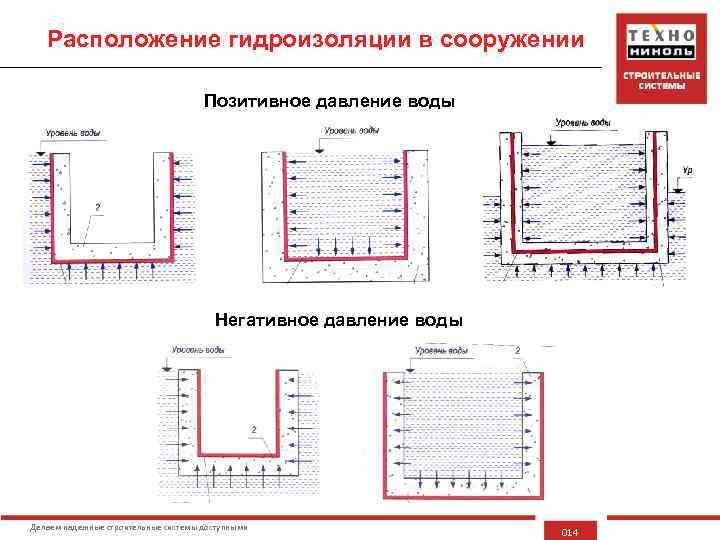

Расположение гидроизоляции в сооружении Позитивное давление воды Негативное давление воды Делаем надежные строительные системы доступными 014

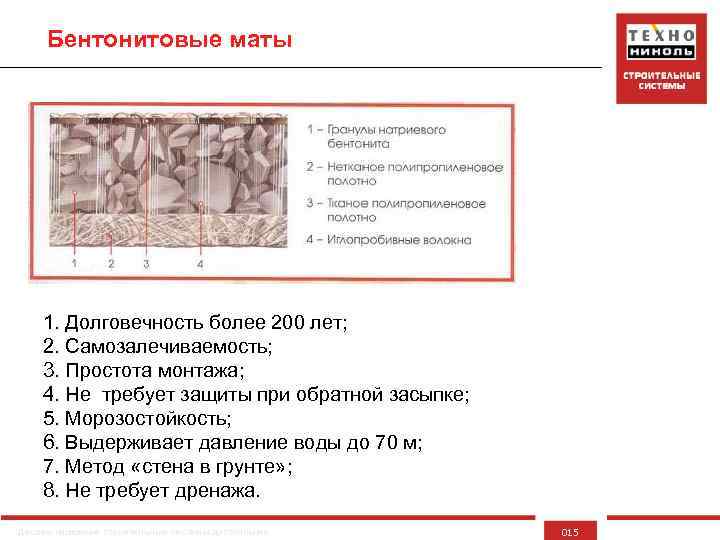

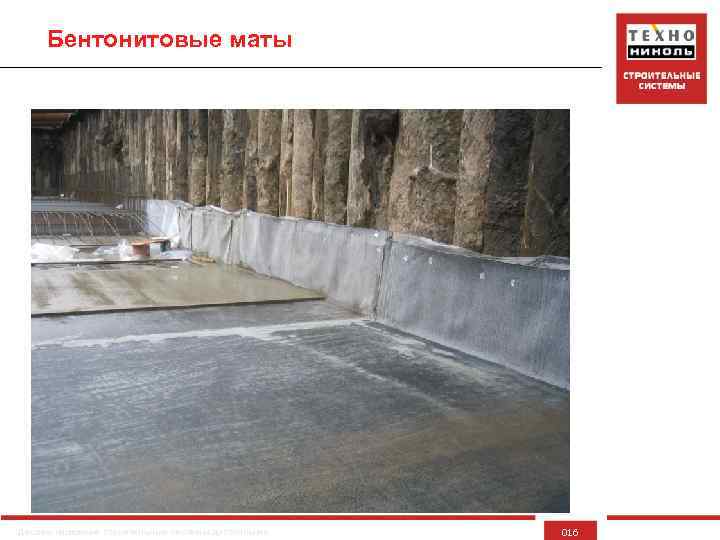

Бентонитовые маты 1. Долговечность более 200 лет; 2. Самозалечиваемость; 3. Простота монтажа; 4. Не требует защиты при обратной засыпке; 5. Морозостойкость; 6. Выдерживает давление воды до 70 м; 7. Метод «стена в грунте» ; 8. Не требует дренажа. Делаем надежные строительные системы доступными 015

Бентонитовые маты Делаем надежные строительные системы доступными 016

Материалы на минеральном вяжущем Штукатурная, обмазочная, пропиточная гидроизоляция Преимущества: • Паропроницаемая мембрана; • Бесшовность; • Простота в нанесении; • Однородность свойств с бетоном; • Не требует высушивания бетона или кладки; • Высокая адгезия к основанию. Особенности: • Жёсткая гидроизоляция; • Обеспечение проектной толщины; • Боится раскрытия трещин; • Подготовка основания для хорошей адгезии. Делаем надежные строительные системы доступными 017

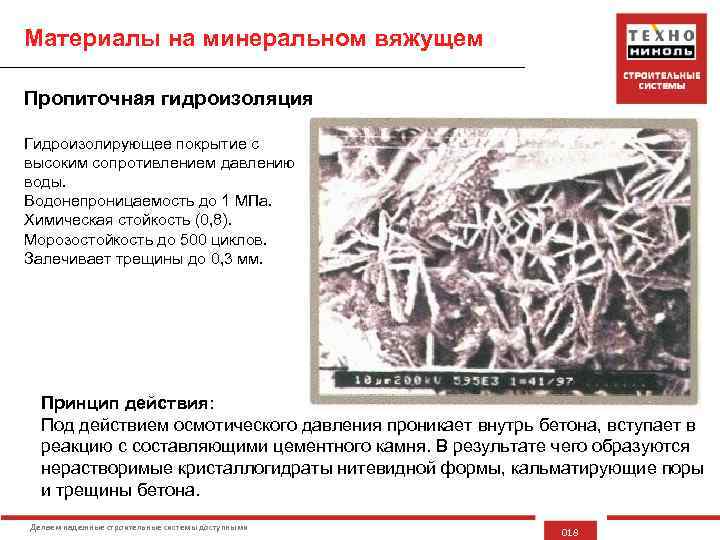

Материалы на минеральном вяжущем Пропиточная гидроизоляция Гидроизолирующее покрытие с высоким сопротивлением давлению воды. Водонепроницаемость до 1 МПа. Химическая стойкость (0, 8). Морозостойкость до 500 циклов. Залечивает трещины до 0, 3 мм. Принцип действия: Под действием осмотического давления проникает внутрь бетона, вступает в реакцию с составляющими цементного камня. В результате чего образуются нерастворимые кристаллогидраты нитевидной формы, кальматирующие поры и трещины бетона. Делаем надежные строительные системы доступными 018

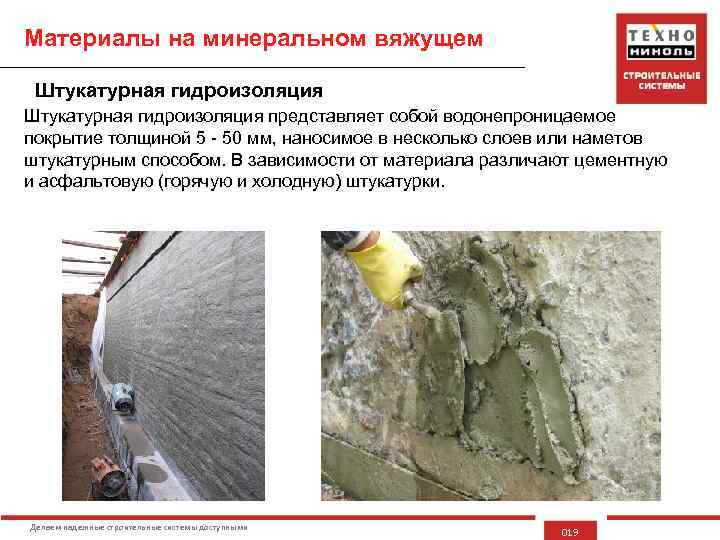

Материалы на минеральном вяжущем Штукатурная гидроизоляция представляет собой водонепроницаемое покрытие толщиной 5 - 50 мм, наносимое в несколько слоев или наметов штукатурным способом. В зависимости от материала различают цементную и асфальтовую (горячую и холодную) штукатурки. Делаем надежные строительные системы доступными 019

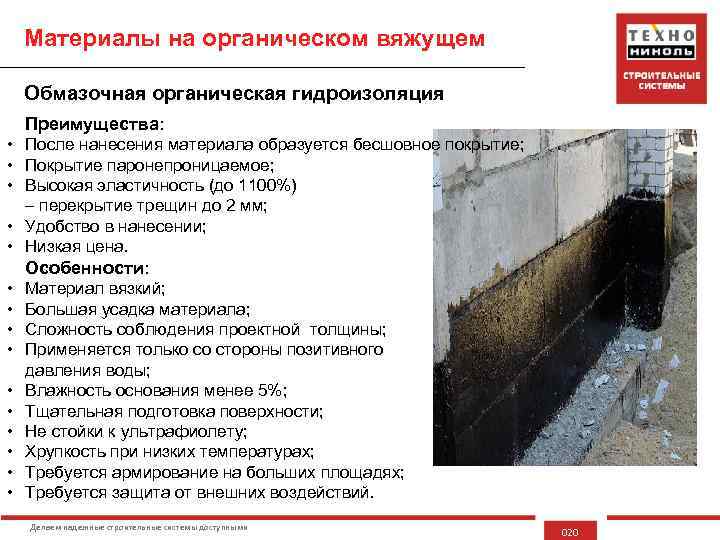

Материалы на органическом вяжущем Обмазочная органическая гидроизоляция Преимущества: • После нанесения материала образуется бесшовное покрытие; • Покрытие паронепроницаемое; • Высокая эластичность (до 1100%) – перекрытие трещин до 2 мм; • Удобство в нанесении; • Низкая цена. Особенности: • Материал вязкий; • Большая усадка материала; • Сложность соблюдения проектной толщины; • Применяется только со стороны позитивного давления воды; • Влажность основания менее 5%; • Тщательная подготовка поверхности; • Не стойки к ультрафиолету; • Хрупкость при низких температурах; • Требуется армирование на больших площадях; • Требуется защита от внешних воздействий. Делаем надежные строительные системы доступными 020

Обмазочная органическая гидроизоляция Мастики «холодного» применения Мастики «горячего» применения Разогревается в специальных битумоварочных котлах с перемешиванием. Используется для гидроизоляционной защиты строительных конструкций: -фундаментов; -подвалов; -свай и других объектов, заглубляемых в землю или контактирующих с влажной средой; Делаем надежные строительные системы доступными 021

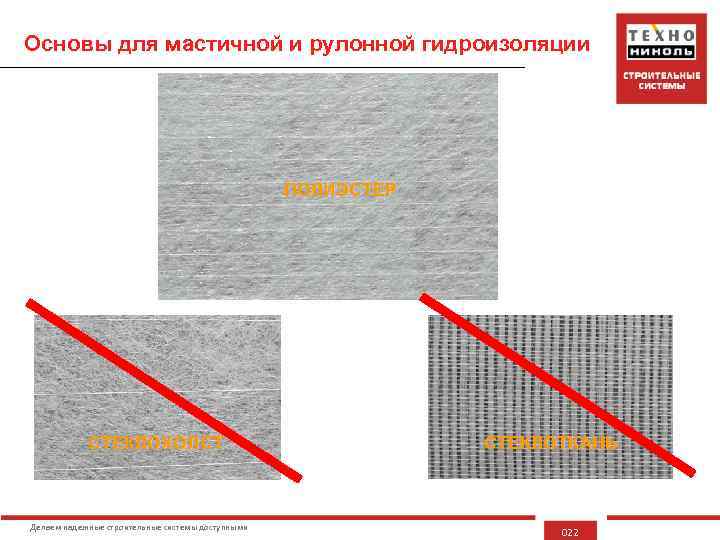

Основы для мастичной и рулонной гидроизоляции ПОЛИЭСТЕР СТЕКЛОХОЛСТ Делаем надежные строительные системы доступными СТЕКЛОТКАНЬ 022

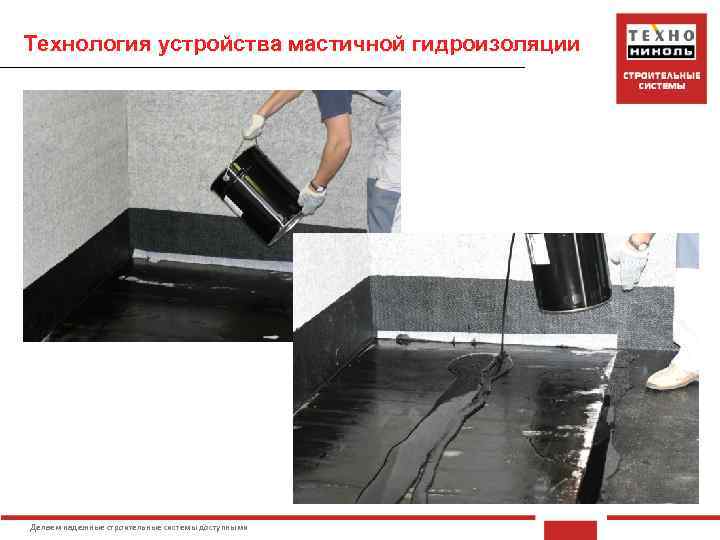

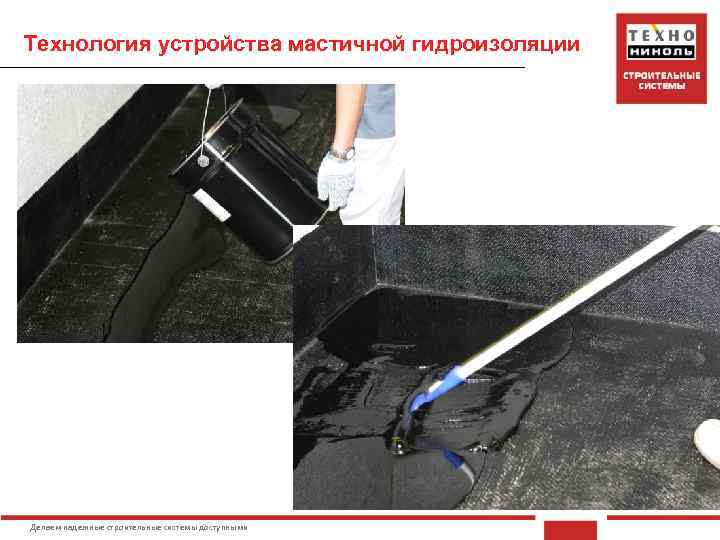

Технология устройства мастичной гидроизоляции Делаем надежные строительные системы доступными

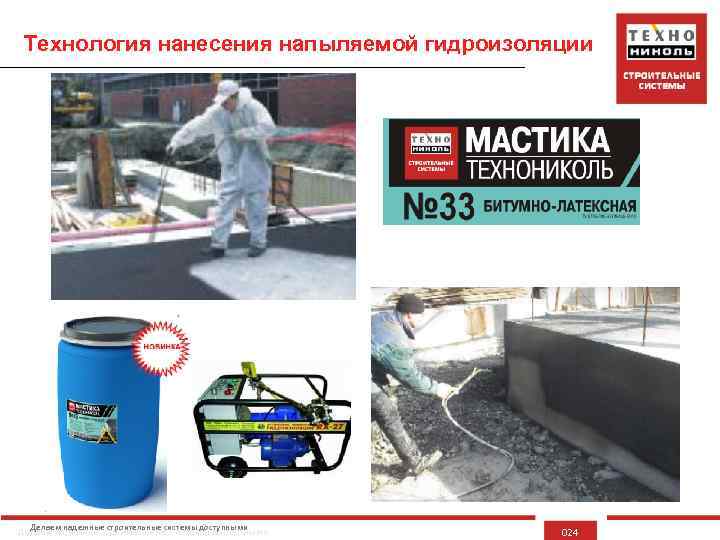

Технология нанесения напыляемой гидроизоляции Делаем надежные строительные системы доступными 024

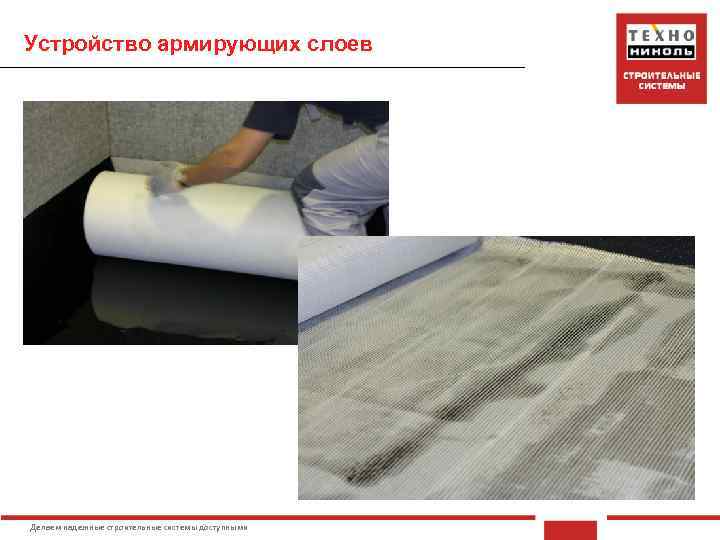

Устройство армирующих слоев Делаем надежные строительные системы доступными

Технология устройства мастичной гидроизоляции Делаем надежные строительные системы доступными

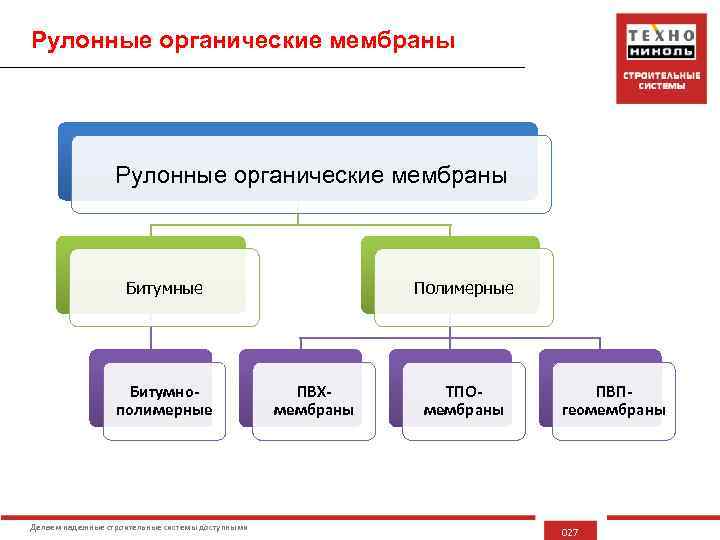

Рулонные органические мембраны Битумные Битумнополимерные Делаем надежные строительные системы доступными Полимерные ПВХмембраны ТПОмембраны ПВПгеомембраны 027

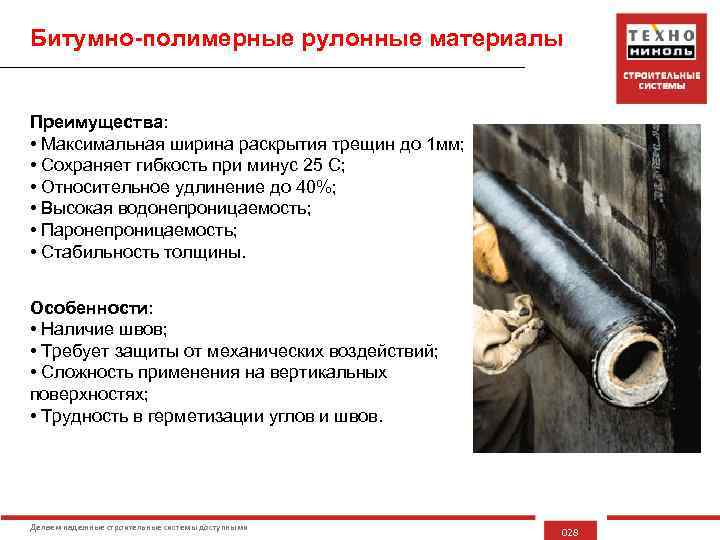

Битумно-полимерные рулонные материалы Преимущества: • Максимальная ширина раскрытия трещин до 1 мм; • Сохраняет гибкость при минус 25 С; • Относительное удлинение до 40%; • Высокая водонепроницаемость; • Паронепроницаемость; • Стабильность толщины. Особенности: • Наличие швов; • Требует защиты от механических воздействий; • Сложность применения на вертикальных поверхностях; • Трудность в герметизации углов и швов. Делаем надежные строительные системы доступными 028

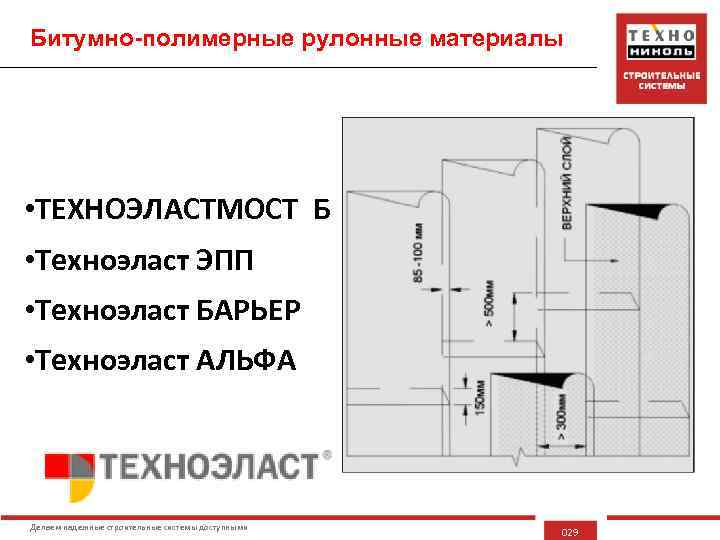

Битумно-полимерные рулонные материалы • ТЕХНОЭЛАСТМОСТ Б • Техноэласт ЭПП • Техноэласт БАРЬЕР • Техноэласт АЛЬФА Делаем надежные строительные системы доступными 029

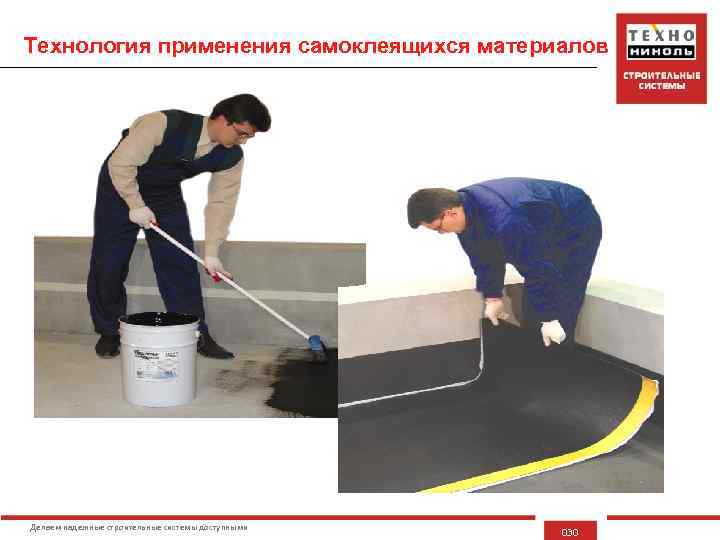

Технология применения самоклеящихся материалов Делаем надежные строительные системы доступными 030

Технология применения самоклеящихся материалов Делаем надежные строительные системы доступными 031

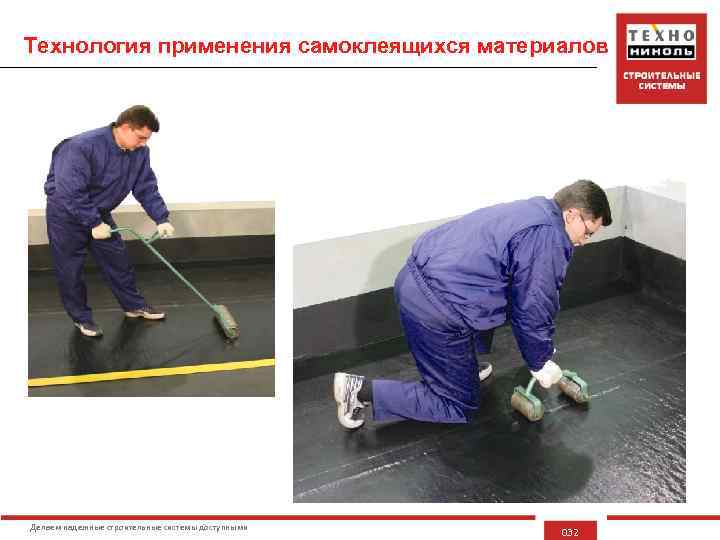

Технология применения самоклеящихся материалов Делаем надежные строительные системы доступными 032

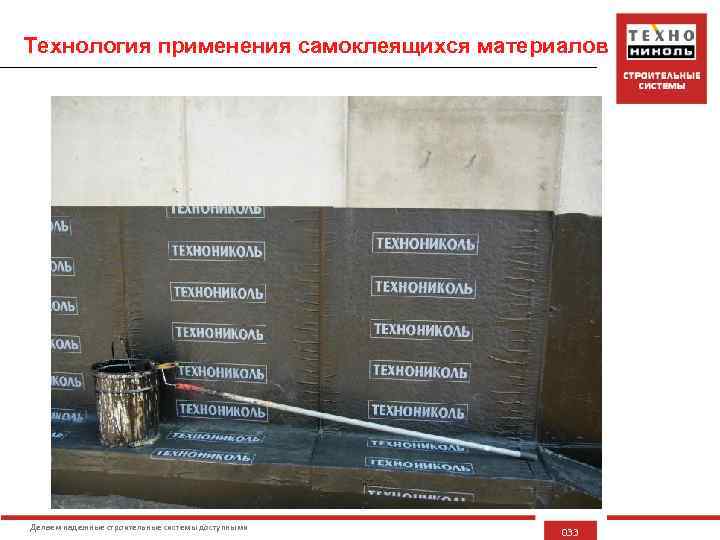

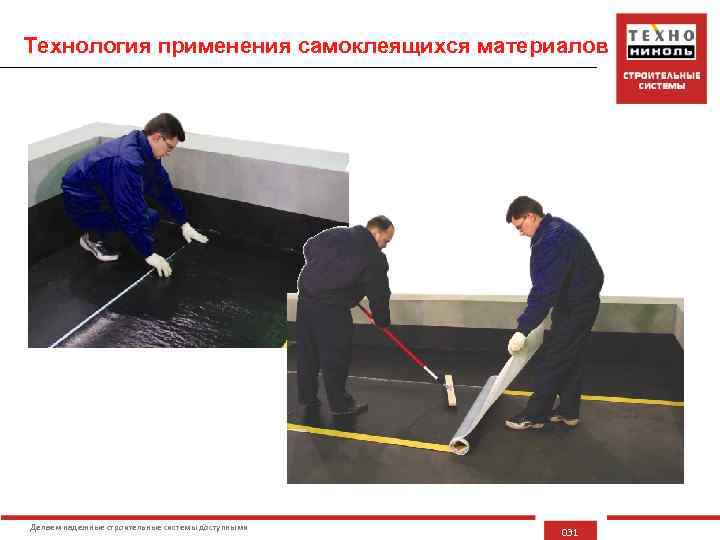

Технология применения самоклеящихся материалов Делаем надежные строительные системы доступными 033

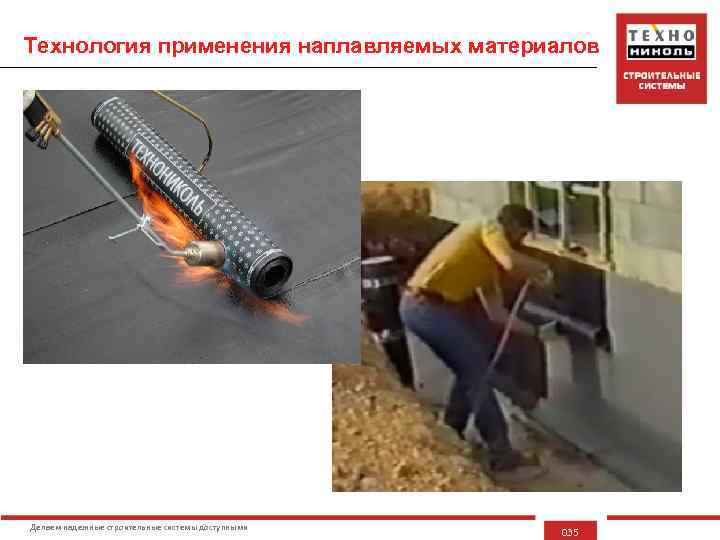

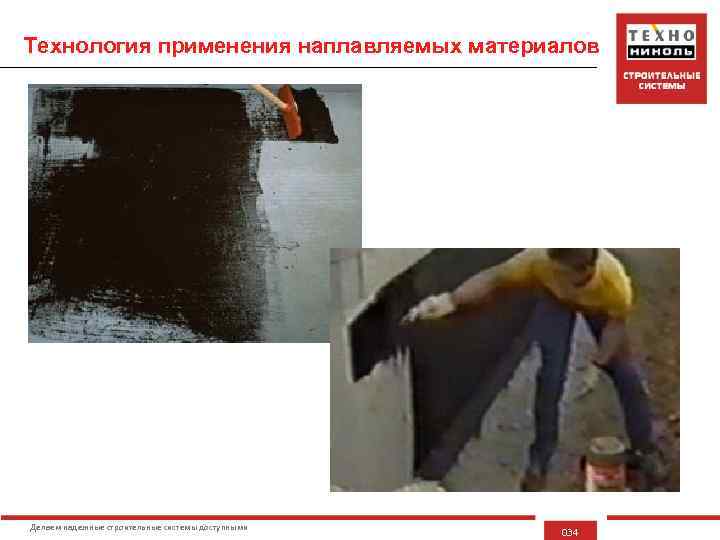

Технология применения наплавляемых материалов Делаем надежные строительные системы доступными 034

Технология применения наплавляемых материалов Делаем надежные строительные системы доступными 035

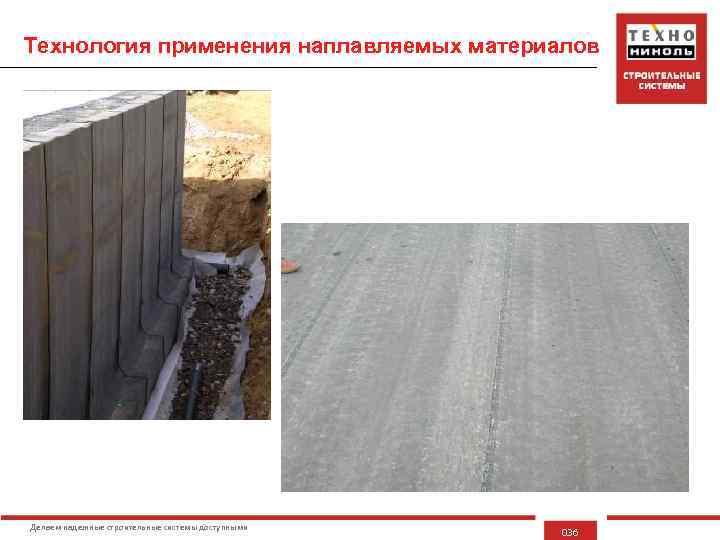

Технология применения наплавляемых материалов Применение: • гидроизоляция пролётных строений мостов • гидроизоляция подземных сооружений • гидроизоляция эксплуатируемых кровель Делаем надежные строительные системы доступными 036

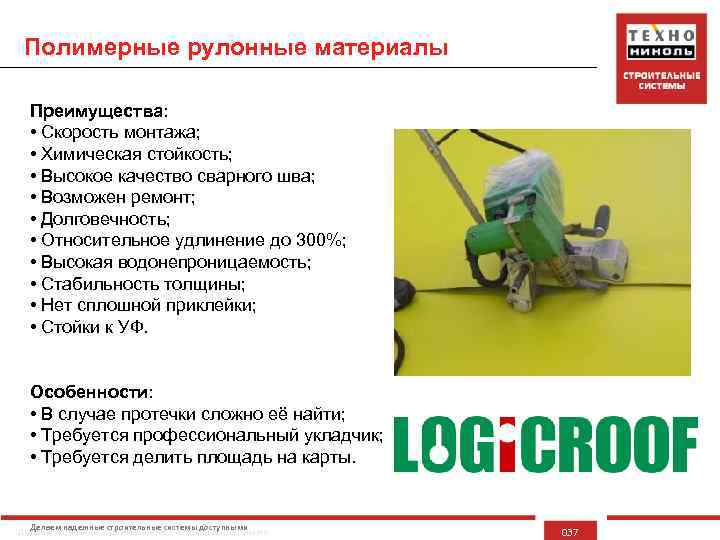

Полимерные рулонные материалы Преимущества: • Скорость монтажа; • Химическая стойкость; • Высокое качество сварного шва; • Возможен ремонт; • Долговечность; • Относительное удлинение до 300%; • Высокая водонепроницаемость; • Стабильность толщины; • Нет сплошной приклейки; • Стойки к УФ. Особенности: • В случае протечки сложно её найти; • Требуется профессиональный укладчик; • Требуется делить площадь на карты. Делаем надежные строительные системы доступными 037

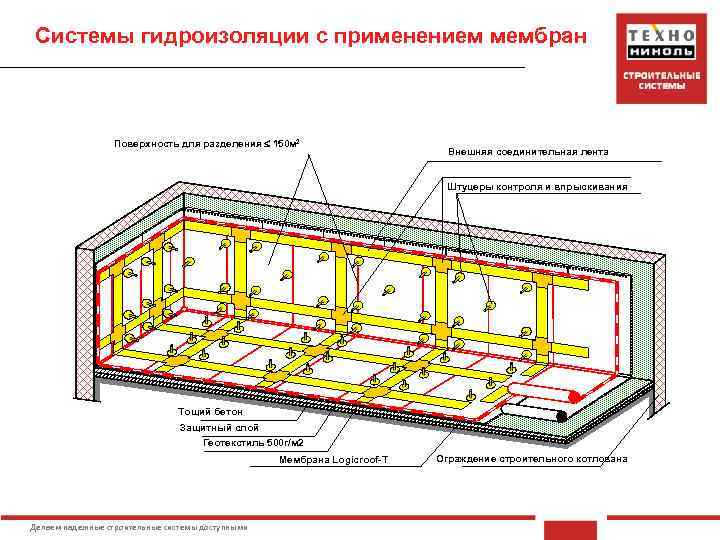

Системы гидроизоляции с применением мембран Поверхность для разделения 150 м 2 Внешняя соединительная лента Штуцеры контроля и впрыскивания Тощий бетон Защитный слой Геотекстиль 500 г/м 2 Мембрана Logicroof-T Делаем надежные строительные системы доступными Ограждение строительного котлована

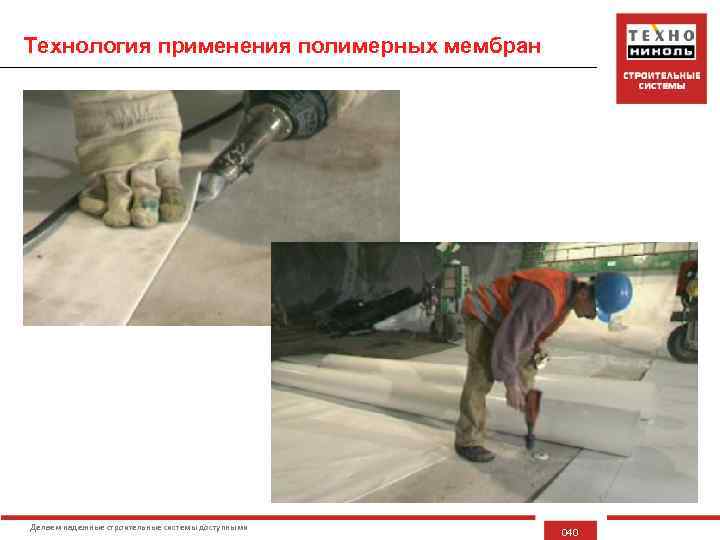

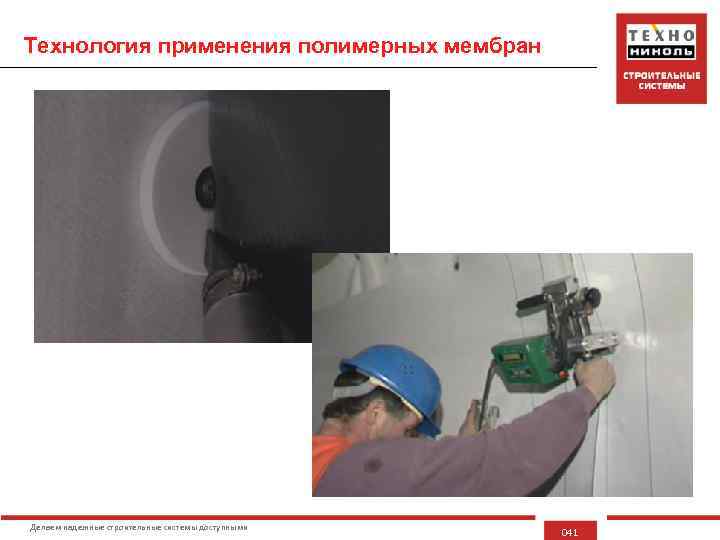

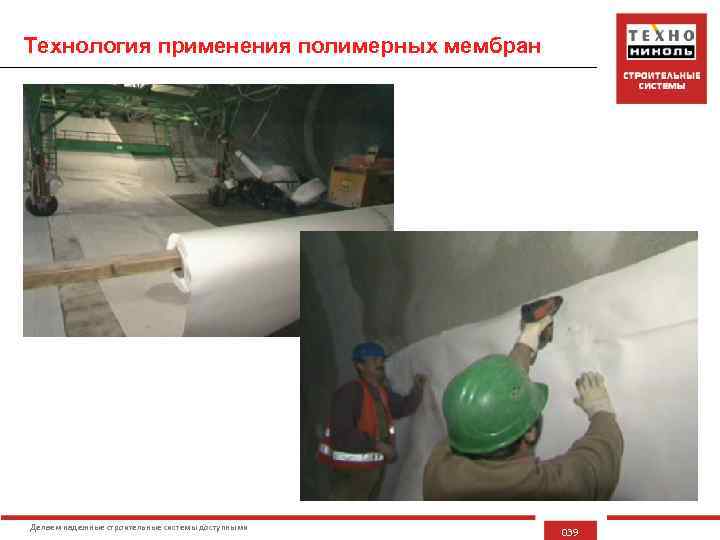

Технология применения полимерных мембран Делаем надежные строительные системы доступными 039

Технология применения полимерных мембран Делаем надежные строительные системы доступными 040

Технология применения полимерных мембран Делаем надежные строительные системы доступными 041

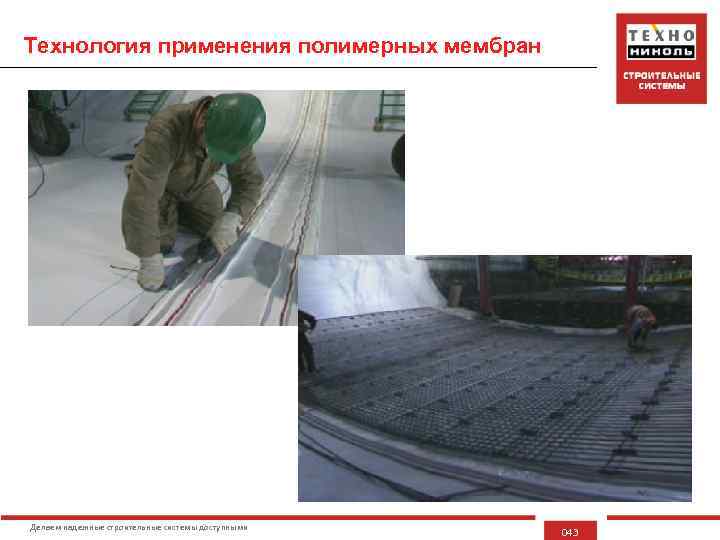

Технология применения полимерных мембран Делаем надежные строительные системы доступными 042

Технология применения полимерных мембран Делаем надежные строительные системы доступными 043

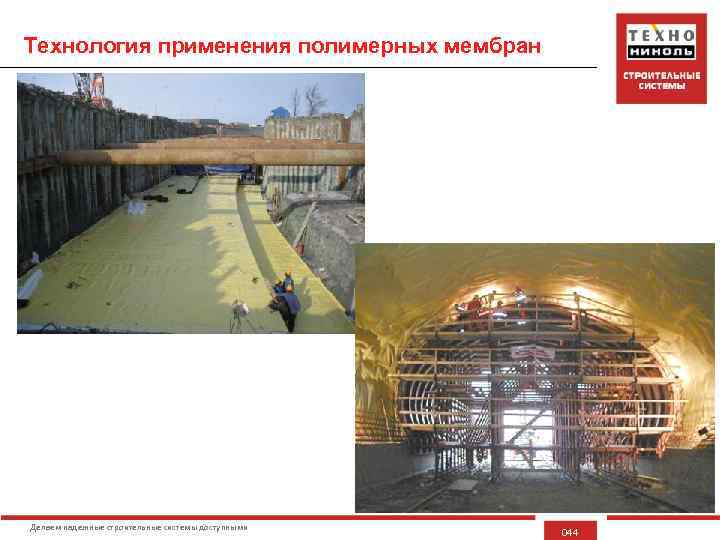

Технология применения полимерных мембран Делаем надежные строительные системы доступными 044

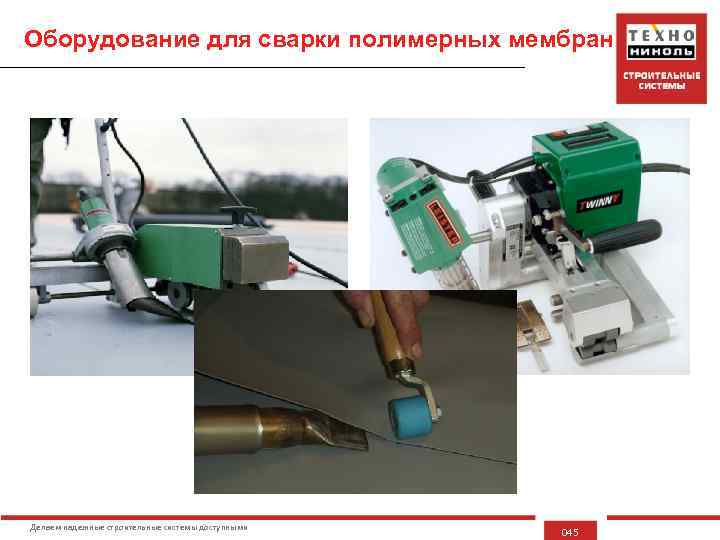

Оборудование для сварки полимерных мембран Делаем надежные строительные системы доступными 045

Оборудование для сварки полимерных мембран Делаем надежные строительные системы доступными 046

Теплоизоляция Делаем надежные строительные системы доступными 047

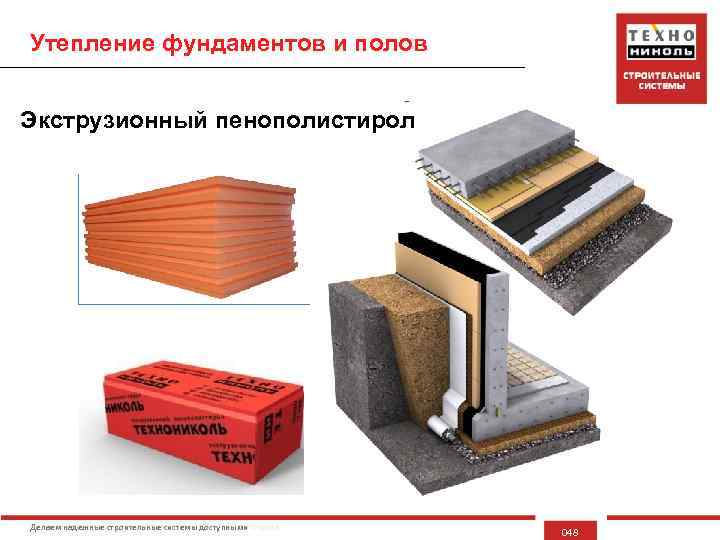

Утепление фундаментов и полов Экструзионный пенополистирол Делаем надежные строительные системы доступными 048

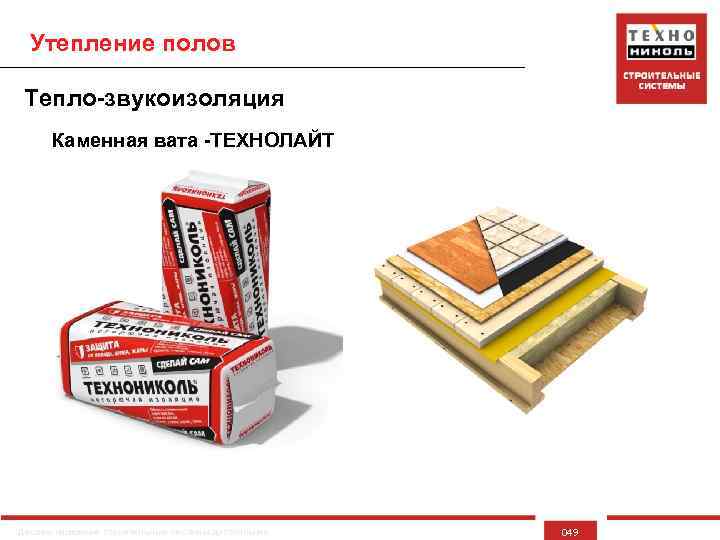

Утепление полов Тепло-звукоизоляция Каменная вата -ТЕХНОЛАЙТ Делаем надежные строительные системы доступными 049

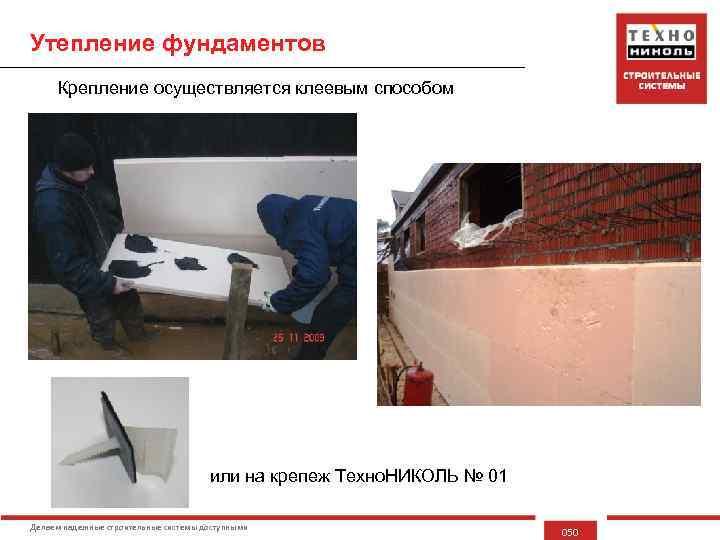

Утепление фундаментов Крепление осуществляется клеевым способом или на крепеж Техно. НИКОЛЬ № 01 Делаем надежные строительные системы доступными 050

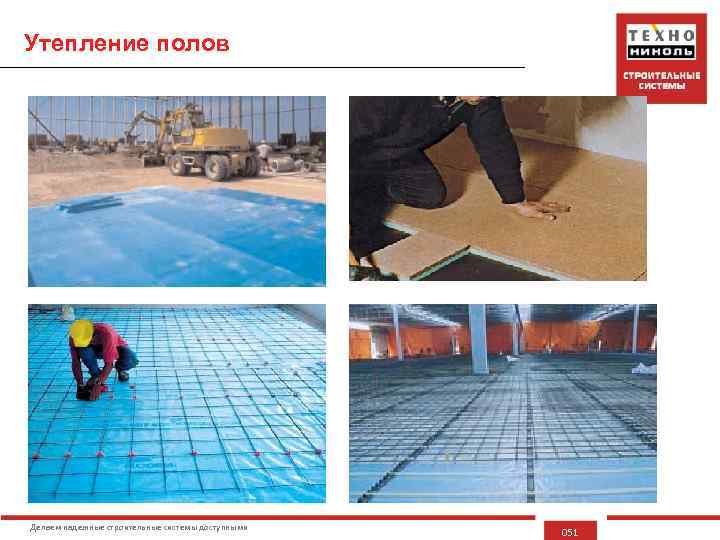

Утепление полов Делаем надежные строительные системы доступными 051

Защита гидроизоляции Делаем надежные строительные системы доступными 052

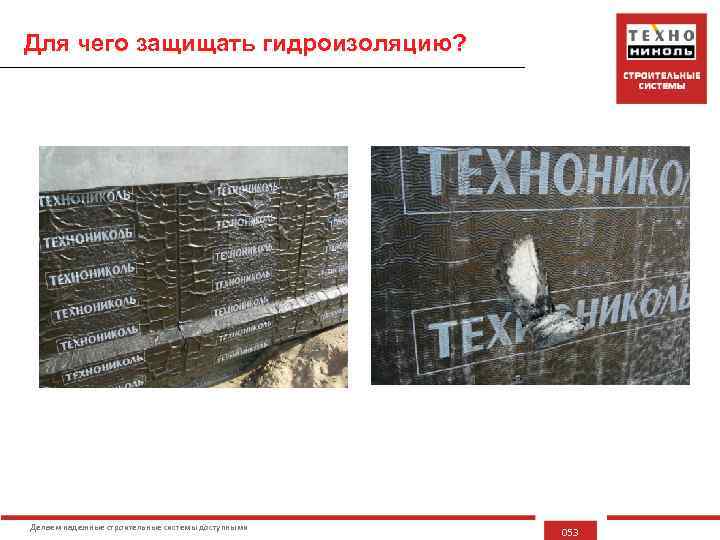

Для чего защищать гидроизоляцию? Делаем надежные строительные системы доступными 053

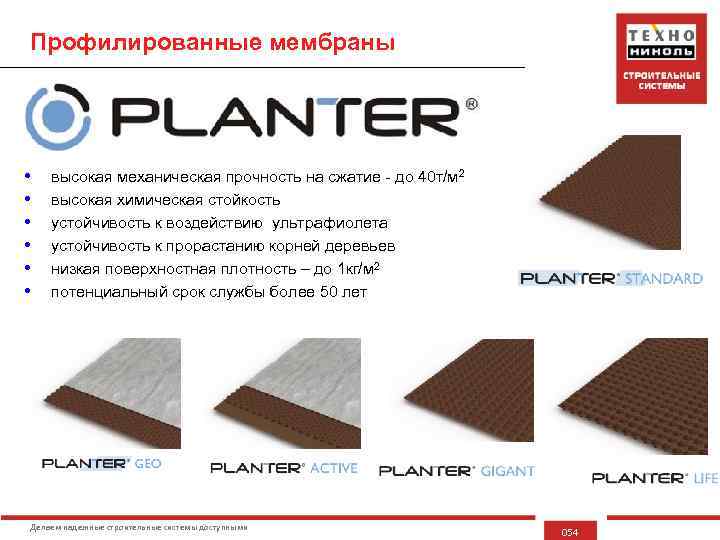

Профилированные мембраны Планер® • • • высокая механическая прочность на сжатие - до 40 т/м 2 высокая химическая стойкость устойчивость к воздействию ультрафиолета устойчивость к прорастанию корней деревьев низкая поверхностная плотность – до 1 кг/м 2 потенциальный срок службы более 50 лет Делаем надежные строительные системы доступными 054

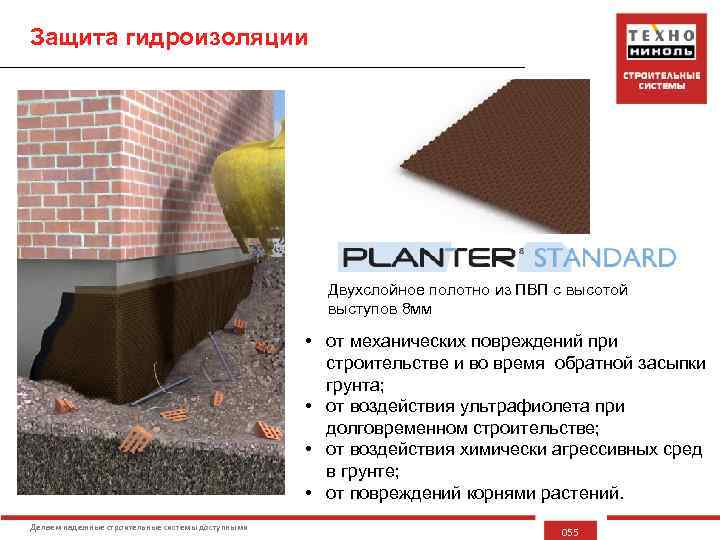

Защита гидроизоляции Двухслойное полотно из ПВП с высотой выступов 8 мм • от механических повреждений при строительстве и во время обратной засыпки грунта; • от воздействия ультрафиолета при долговременном строительстве; • от воздействия химически агрессивных сред в грунте; • от повреждений корнями растений. Делаем надежные строительные системы доступными 055

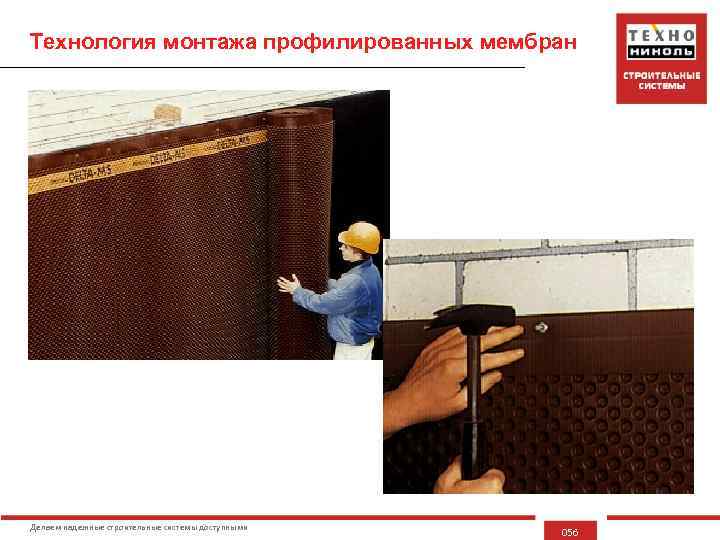

Технология монтажа профилированных мембран Делаем надежные строительные системы доступными 056

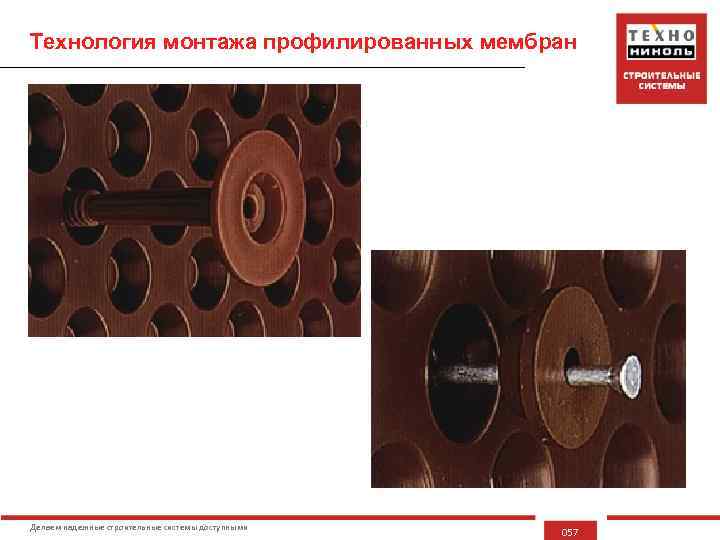

Технология монтажа профилированных мембран Делаем надежные строительные системы доступными 057

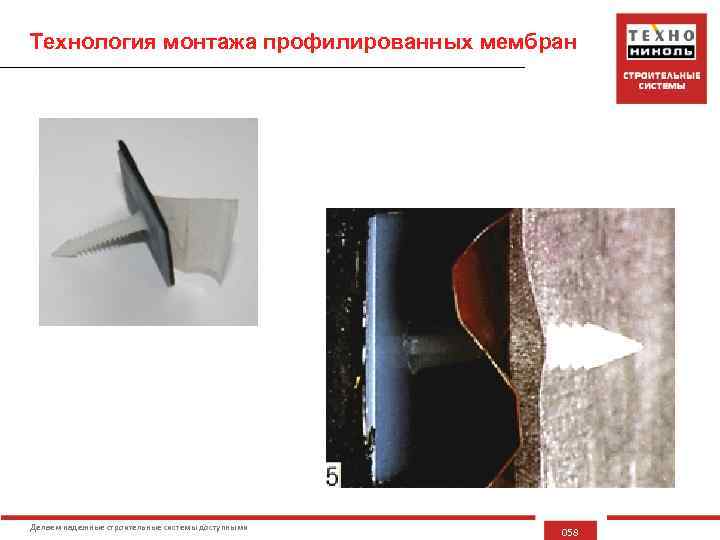

Технология монтажа профилированных мембран Делаем надежные строительные системы доступными 058

Защита гидроизоляции Плоский шифер/ АЦЛ Кирпичная стена Профилированная мембрана. ПЛАНТЕР Время монтажа 1 м 2/мин 4 м 2/час 4 м 2/мин Ориентировочная стоимость материалов 110/270 р/м 2 300 р/м 2 65 -75 р/м 2 Ориентировочная стоимость монтажных работ 45 р/м 2 Делаем надежные строительные системы доступными 100 р/м 2 25 р/м 2 059

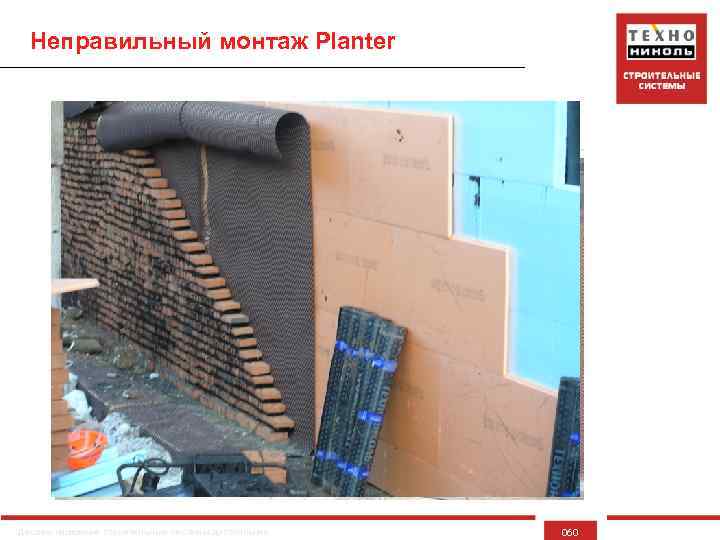

Неправильный монтаж Planter Делаем надежные строительные системы доступными 060

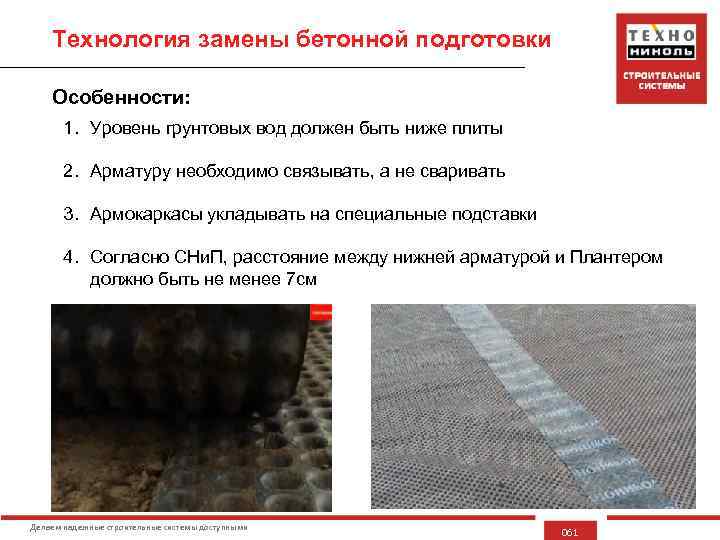

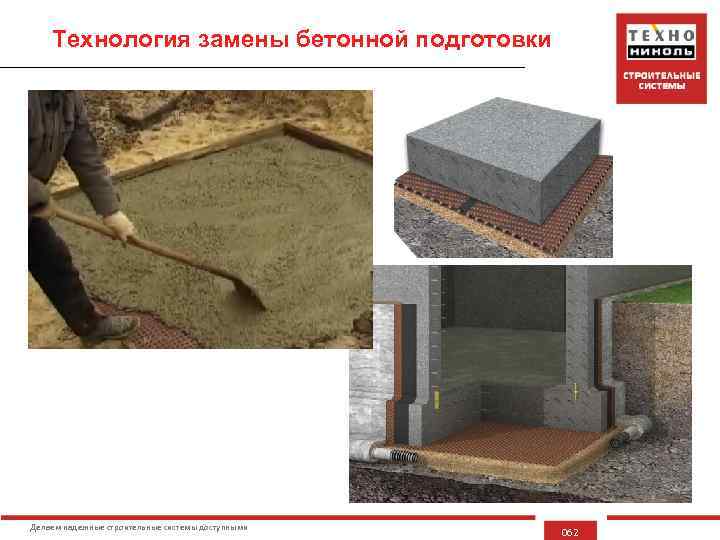

Технология замены бетонной подготовки Особенности: 1. Уровень грунтовых вод должен быть ниже плиты 2. Арматуру необходимо связывать, а не сваривать 3. Армокаркасы укладывать на специальные подставки 4. Согласно СНи. П, расстояние между нижней арматурой и Плантером должно быть не менее 7 см Делаем надежные строительные системы доступными 061

Технология замены бетонной подготовки Делаем надежные строительные системы доступными 062

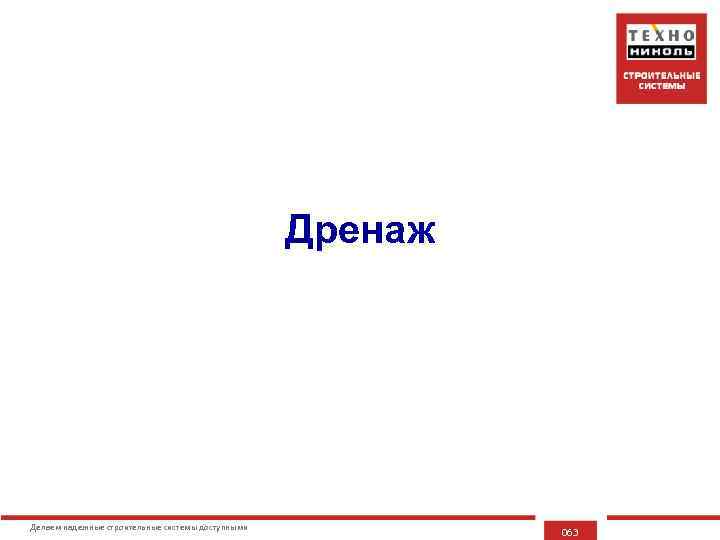

Дренаж Делаем надежные строительные системы доступными 063

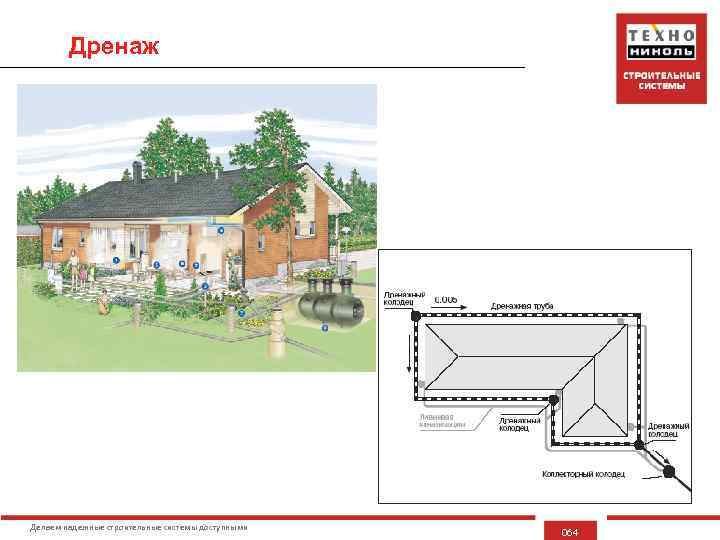

Дренаж Делаем надежные строительные системы доступными 064

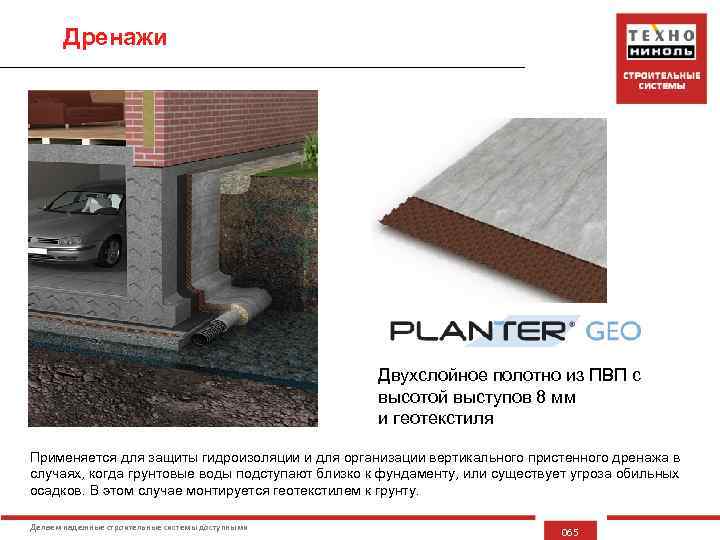

Дренажи Двухслойное полотно из ПВП с высотой выступов 8 мм и геотекстиля Применяется для защиты гидроизоляции и для организации вертикального пристенного дренажа в случаях, когда грунтовые воды подступают близко к фундаменту, или существует угроза обильных осадков. В этом случае монтируется геотекстилем к грунту. Делаем надежные строительные системы доступными 065

Дренажи ТЕХНОНИКОЛЬ XPS-ДРЕНАЖ- это… … эффективный теплоизоляционный материал со специальными дренажными канавками. Поверх дренажной плиты должен быть уложен слой термоскрепленного геотекстиля, который позволяет отфильтровать воду через свою структуру. НОВИНКА § § § Делаем надежные строительные системы доступными Теплоизоляция фундамента; Организация пристенного дренажа; Защита гидроизоляционного слоя; Сокращение времени выполнения работ; Экономия более 20%. 066

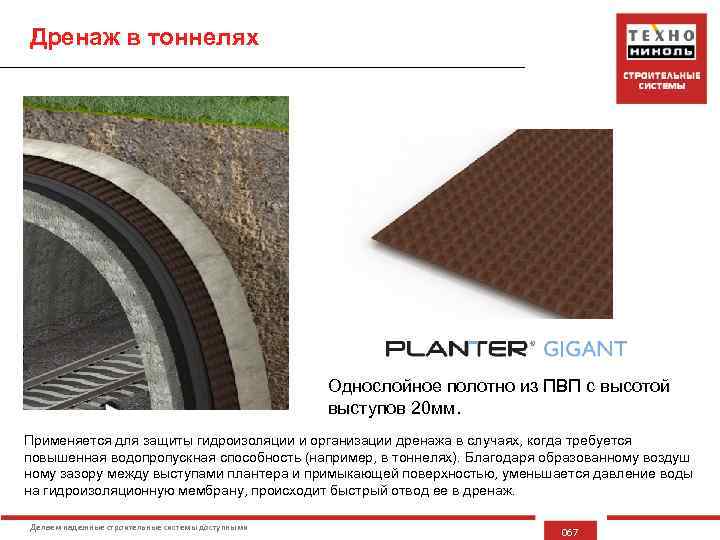

Дренаж в тоннелях Однослойное полотно из ПВП с высотой выступов 20 мм. Применяется для защиты гидроизоляции и организации дренажа в случаях, когда требуется повышенная водопропускная способность (например, в тоннелях). Благодаря образованному воздуш ному зазору между выступами плантера и примыкающей поверхностью, уменьшается давление воды на гидроизоляционную мембрану, происходит быстрый отвод ее в дренаж. Делаем надежные строительные системы доступными 067

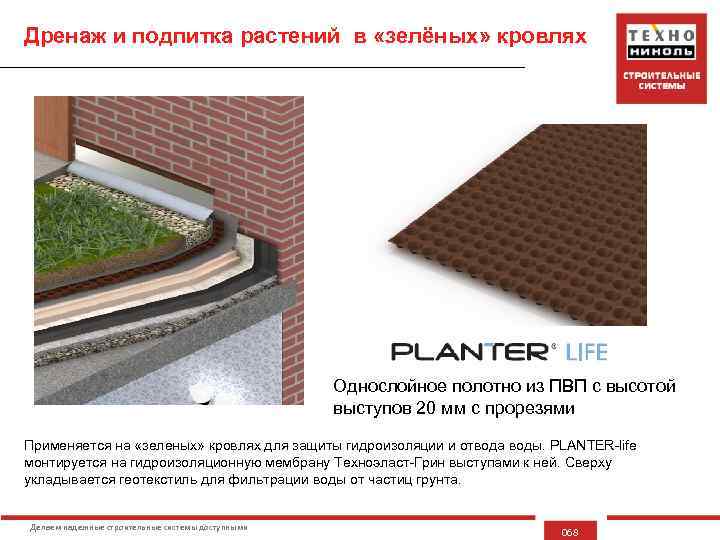

Дренаж и подпитка растений в «зелёных» кровлях Однослойное полотно из ПВП с высотой выступов 20 мм с прорезями Применяется на «зеленых» кровлях для защиты гидроизоляции и отвода воды. PLANTER-life монтируется на гидроизоляционную мембрану Техноэласт-Грин выступами к ней. Сверху укладывается геотекстиль для фильтрации воды от частиц грунта. Делаем надежные строительные системы доступными 068

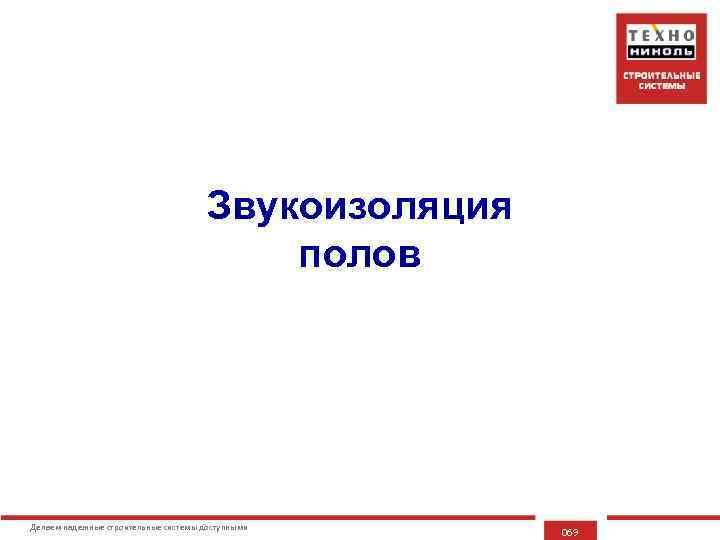

Звукоизоляция полов Делаем надежные строительные системы доступными 069

Звукоизоляция полов Плавающий пол Делаем надежные строительные системы доступными 070

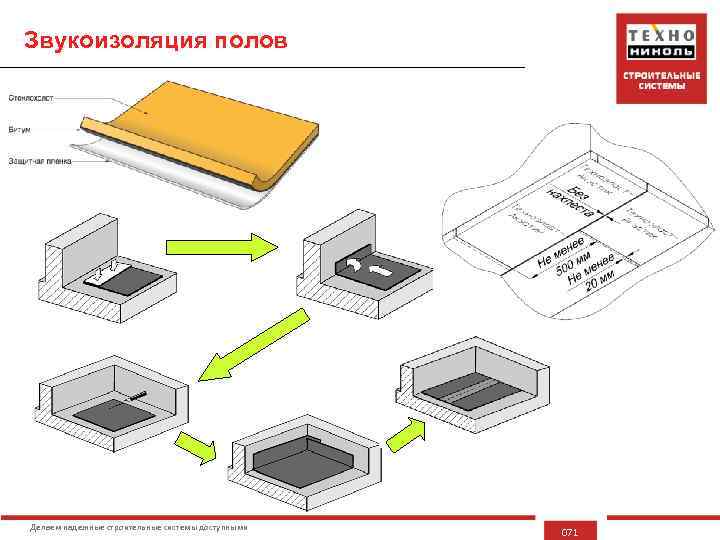

Звукоизоляция полов Техноэласт-Акустик Делаем надежные строительные системы доступными 071

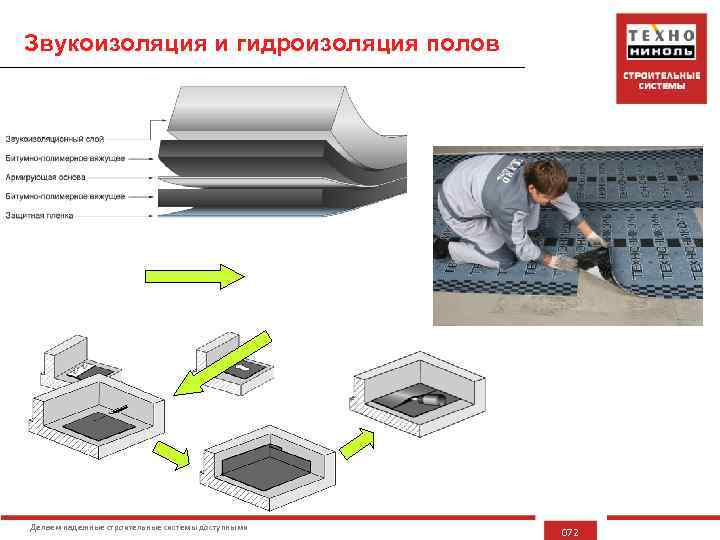

Звукоизоляция и гидроизоляция полов Делаем надежные строительные системы доступными 072

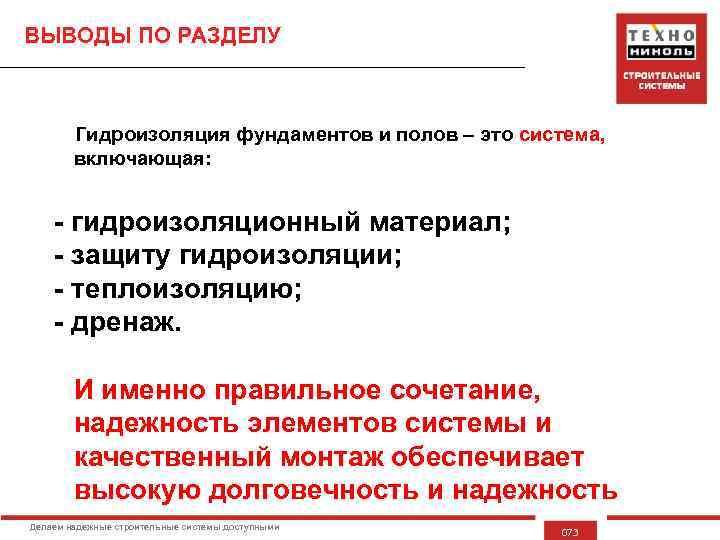

ВЫВОДЫ ПО РАЗДЕЛУ Гидроизоляция фундаментов и полов – это система, включающая: - гидроизоляционный материал; - защиту гидроизоляции; - теплоизоляцию; - дренаж. И именно правильное сочетание, надежность элементов системы и качественный монтаж обеспечивает высокую долговечность и надежность Делаем надежные строительные системы доступными 073
