Изобретение паровоза

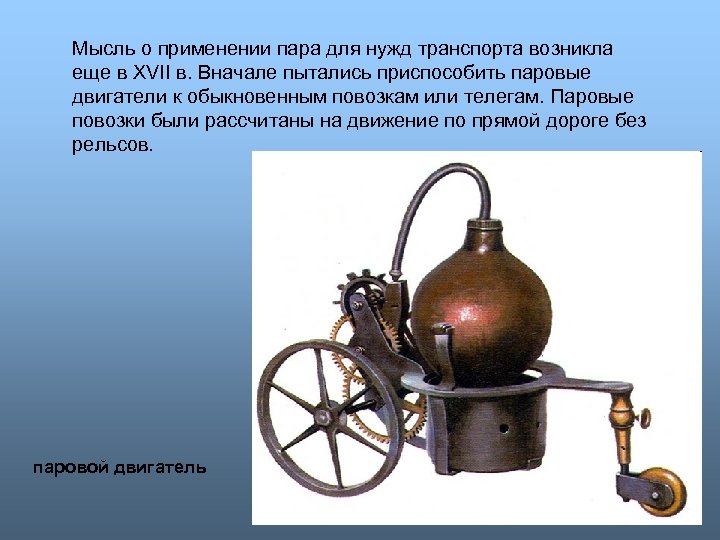

Мысль о применении пара для нужд транспорта возникла еще в XVII в. Вначале пытались приспособить паровые двигатели к обыкновенным повозкам или телегам. Паровые повозки были рассчитаны на движение по прямой дороге без рельсов. паровой двигатель

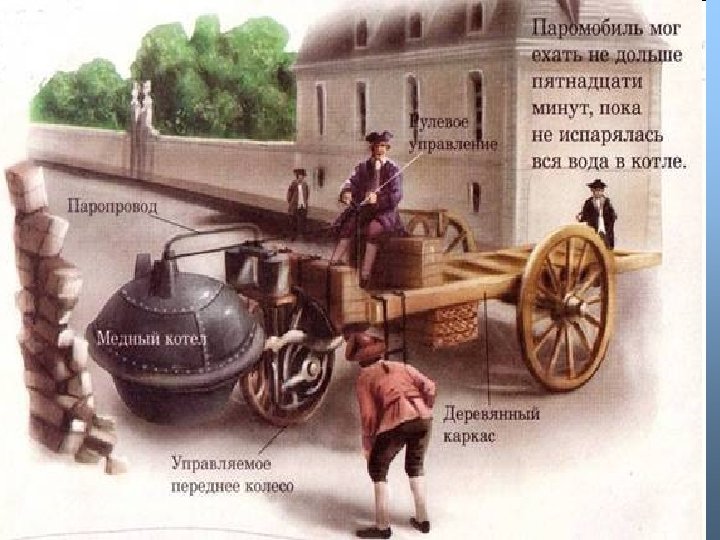

В 1763 г. французский инженер Коньо построил первую паровую повозку. Эта машина работала всего 12 -15 минут. В 1769 г. (или в 1770) Коньо построил более совершенную повозку, но, когда ее пустили по улицам Парижа, оказалось, что ею невозможно управлять.
Схема паровой телеги Кюньо

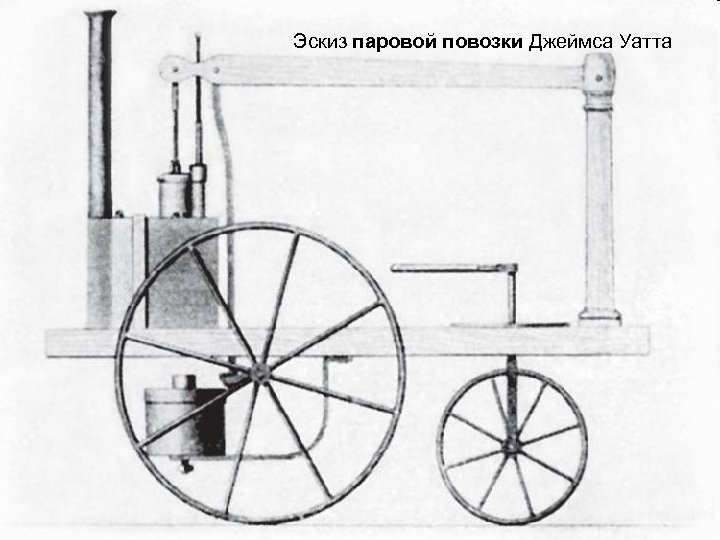

Эскиз паровой повозки Джеймса Уатта

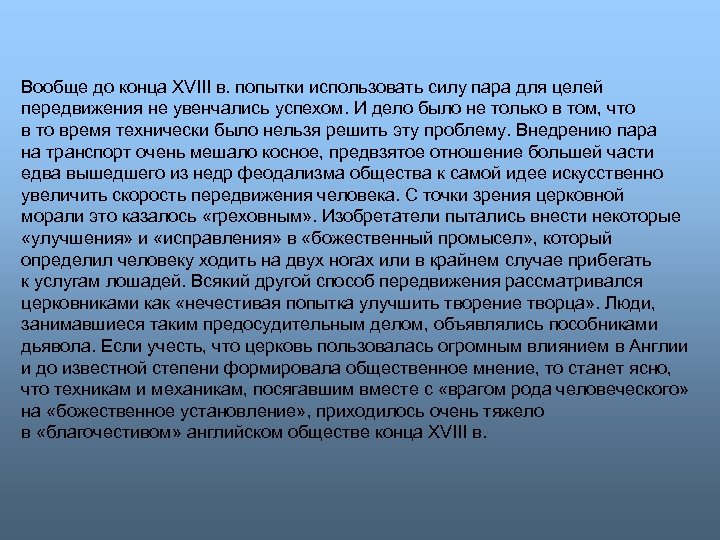

Вообще до конца XVIII в. попытки использовать силу пара для целей передвижения не увенчались успехом. И дело было не только в том, что время технически было нельзя решить эту проблему. Внедрению пара на транспорт очень мешало косное, предвзятое отношение большей части едва вышедшего из недр феодализма общества к самой идее искусственно увеличить скорость передвижения человека. С точки зрения церковной морали это казалось «греховным» . Изобретатели пытались внести некоторые «улучшения» и «исправления» в «божественный промысел» , который определил человеку ходить на двух ногах или в крайнем случае прибегать к услугам лошадей. Всякий другой способ передвижения рассматривался церковниками как «нечестивая попытка улучшить творение творца» . Люди, занимавшиеся таким предосудительным делом, объявлялись пособниками дьявола. Если учесть, что церковь пользовалась огромным влиянием в Англии и до известной степени формировала общественное мнение, то станет ясно, что техникам и механикам, посягавшим вместе с «врагом рода человеческого» на «божественное установление» , приходилось очень тяжело в «благочестивом» английском обществе конца XVIII в.
Уильям Мердок претерпел немало гонений от своих сограждан. Он построил небольшую трехколесную тележку и однажды ночью испытывал ее на одной из малопроезжих дорог близ города. Когда вода в котле паровой машины закипела, тележка неожиданно для изобретателя одна понеслась по дороге, причем развила такую скорость, что изобретатель был не в состоянии ее догнать. В это время по улице проходил местный священник. Увидев несущийся навстречу ему светящийся и свистящий предмет, священник вообразил, что видит перед собой самого дьявола. Он поднял крик, на который сбежался народ. Подошедший изобретатель пытался разъяснить тайну своего «черта» , но никто его не слушал. Тележку немедленно разломали, а создатель ее едва спасся бегством от разъяренной толпы. С этих пор за Мердоком прочно укрепилась репутация человека, знающегося с нечистой силой. Всякий богобоязненный невежда считал своим долгом из всех сил вредить Мердоку. Не раз сограждане ломали его модели машин, мешали проводить опыты, восстанавливали против него друзей, отпугивали от изобретателя почти всех знакомых. Подобная же судьба постигла и других изобретателей.
Однако развивающееся капиталистическое производство настойчиво требовало реконструкции транспортных средств. В начале XIX в. во многих странах велись работы над усовершенствованием так называемой паровой телеги, иначе говоря, над созданием парового автомобиля.

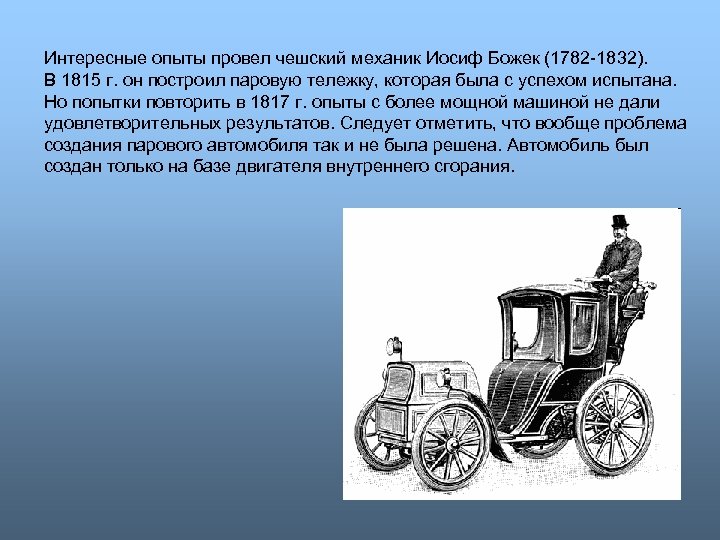

Интересные опыты провел чешский механик Иосиф Божек (1782 -1832). В 1815 г. он построил паровую тележку, которая была с успехом испытана. Но попытки повторить в 1817 г. опыты с более мощной машиной не дали удовлетворительных результатов. Следует отметить, что вообще проблема создания парового автомобиля так и не была решена. Автомобиль был создан только на базе двигателя внутреннего сгорания.
Многие изобретатели в эту эпоху пытались построить локомотив, двигающийся по рельсам. Особенно большое значение для создания железнодорожного транспорта имели работы шотландского инженера и механика Ричарда Тревитика (1771 — 1833), который первым пришел к идее применения паровых локомотивов на специально устроенных рельсовых путях. В 1803 г. Тревитик сконструировал паровоз для рельсового пути, а в феврале 1804 г. провел первое его испытание.

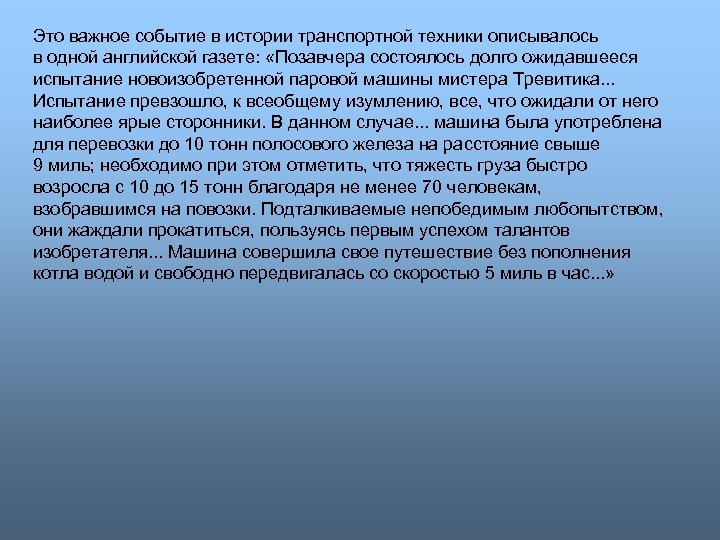

Это важное событие в истории транспортной техники описывалось в одной английской газете: «Позавчера состоялось долго ожидавшееся испытание новоизобретенной паровой машины мистера Тревитика. . . Испытание превзошло, к всеобщему изумлению, все, что ожидали от него наиболее ярые сторонники. В данном случае. . . машина была употреблена для перевозки до 10 тонн полосового железа на расстояние свыше 9 миль; необходимо при этом отметить, что тяжесть груза быстро возросла с 10 до 15 тонн благодаря не менее 70 человекам, взобравшимся на повозки. Подталкиваемые непобедимым любопытством, они жаждали прокатиться, пользуясь первым успехом талантов изобретателя. . . Машина совершила свое путешествие без пополнения котла водой и свободно передвигалась со скоростью 5 миль в час. . . »

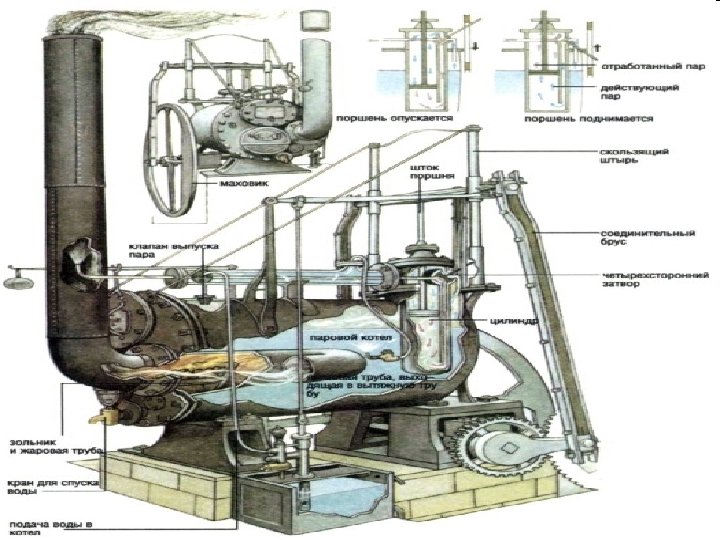

Впоследствии Тревитику удалось добиться еще большей скорости, причем паровоз тащил целый поезд из пяти вагонеток, общим весом около 25 т. Паровоз Тревитика был первым рельсовым паровозом в мире. Он имел один горизонтально расположенный паровой цилиндр. Движение поршня передавалось ведущим колесом паровоза при помощи шатуна, кривошипа и системы зубчатых колес. Чтобы облегчить прохождение шатуна через мертвые точки, Тревитик применил маховое колесо. Весил паровоз 6 т. Его котел имел цилиндрическую форму и обратную жаровую трубу, причем топка была устроена в передней части паровоза.
Ричард Тревитик
Большим затруднением при опытах с первым паровозом явилось то, что путь, состоявший из хрупких чугунных рельсов, был не приспособлен для передвижения столь тяжелого локомотива. Поэтому происходили частые задержки из-за ломки рельсов. В конце концов этот паровоз был снят с рельсов и использован как стационарная машина.

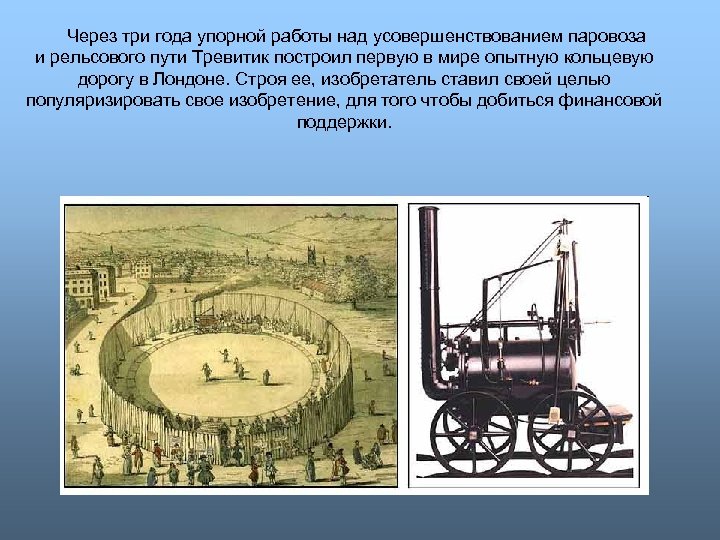

Через три года упорной работы над усовершенствованием паровоза и рельсового пути Тревитик построил первую в мире опытную кольцевую дорогу в Лондоне. Строя ее, изобретатель ставил своей целью популяризировать свое изобретение, для того чтобы добиться финансовой поддержки.
Современные Тревитику газеты так описывали эту железную дорогу: «Наиболее удивительная машина, которая когда-либо была изобретена, представляет собой паровую машину на четырех колесах, устроенную таким образом, что она свободно и без всякой посторонней помощи будет мчаться галопом по кругу со скоростью 15 -20 миль в час. Она весит 8 тонн и на ближайших скачках в Ныо-Маркете будет состязаться с тремя лошадьми в беге в течение 24 часов, дав старт одновременно с ними. . . »
В 1814 г. сконструировал и испытал свой первый паровоз Джордж Стефенсон (17811848), который в основном и решил проблему создания парового железнодорожного транспорта. Стефенсон вышел из рабочей среды. Его отец и дед работали наугольных шахтах близ Ныокастла — центра английской угольной промышленности. Молодые годы Стефенсон провел, работая в угольных копях. Самоучкой, с большим упорством он изучал механику, физику и многие другие науки. Параллельно с учением он работал над изобретением различных машин и механизмов.
Свой первый паровоз Стефенсон назвал «Блюхер» , в честь победителя Наполеона при Ватерлоо. «Блюхер» повторял в своей конструкции многие черты паровозов предыдущих изобретателей. Первый паровоз Стефенсона был очень тяжел, медленно двигался, работал малопроизводительно, но непрерывно (в других паровозах происходили постоянные остановки работы). В дальнейшем Стефенсон продолжал работу над совершенствованием конструкции своего паровоза. До 1825 г. он построил около 16 различных паровозов, упорно добиваясь наиболее приемлемой конструкции. Много внимания Стефенсон уделял совершенствованию рельсового пути.

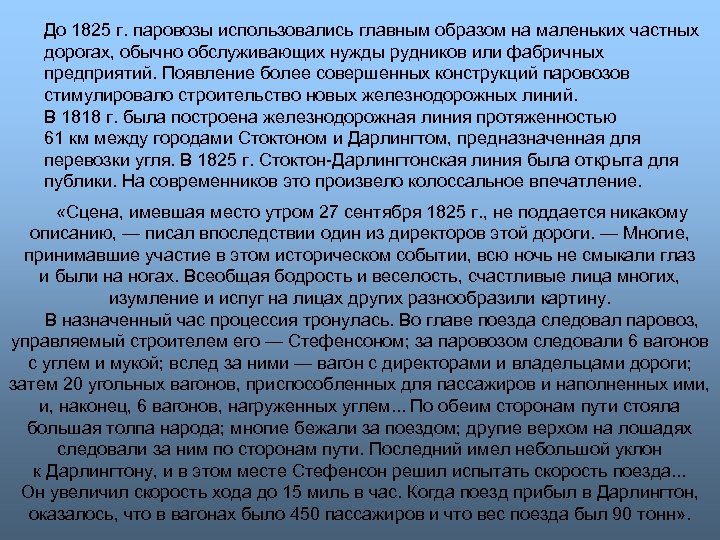

До 1825 г. паровозы использовались главным образом на маленьких частных дорогах, обычно обслуживающих нужды рудников или фабричных предприятий. Появление более совершенных конструкций паровозов стимулировало строительство новых железнодорожных линий. В 1818 г. была построена железнодорожная линия протяженностью 61 км между городами Стоктоном и Дарлингтом, предназначенная для перевозки угля. В 1825 г. Стоктон-Дарлингтонская линия была открыта для публики. На современников это произвело колоссальное впечатление. «Сцена, имевшая место утром 27 сентября 1825 г. , не поддается никакому описанию, — писал впоследствии один из директоров этой дороги. — Многие, принимавшие участие в этом историческом событии, всю ночь не смыкали глаз и были на ногах. Всеобщая бодрость и веселость, счастливые лица многих, изумление и испуг на лицах других разнообразили картину. В назначенный час процессия тронулась. Во главе поезда следовал паровоз, управляемый строителем его — Стефенсоном; за паровозом следовали 6 вагонов с углем и мукой; вслед за ними — вагон с директорами и владельцами дороги; затем 20 угольных вагонов, приспособленных для пассажиров и наполненных ими, и, наконец, 6 вагонов, нагруженных углем. . . По обеим сторонам пути стояла большая толпа народа; многие бежали за поездом; другие верхом на лошадях следовали за ним по сторонам пути. Последний имел небольшой уклон к Дарлингтону, и в этом месте Стефенсон решил испытать скорость поезда. . . Он увеличил скорость хода до 15 миль в час. Когда поезд прибыл в Дарлингтон, оказалось, что в вагонах было 450 пассажиров и что вес поезда был 90 тонн» .

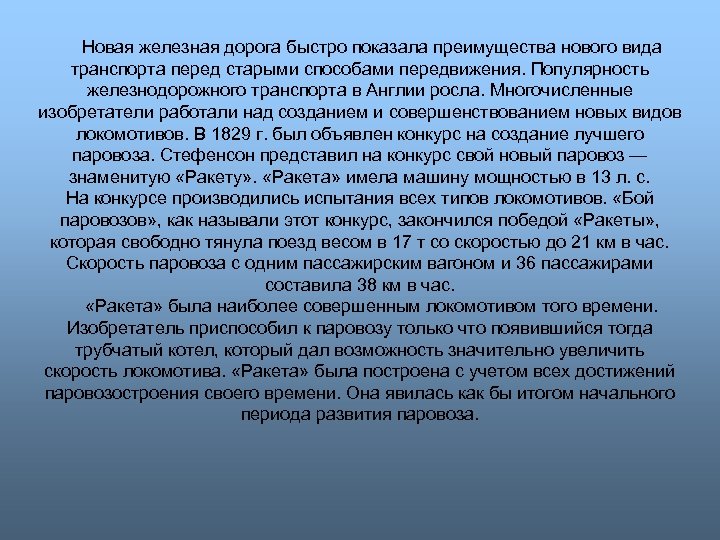

Новая железная дорога быстро показала преимущества нового вида транспорта перед старыми способами передвижения. Популярность железнодорожного транспорта в Англии росла. Многочисленные изобретатели работали над созданием и совершенствованием новых видов локомотивов. В 1829 г. был объявлен конкурс на создание лучшего паровоза. Стефенсон представил на конкурс свой новый паровоз — знаменитую «Ракету» . «Ракета» имела машину мощностью в 13 л. с. На конкурсе производились испытания всех типов локомотивов. «Бой паровозов» , как называли этот конкурс, закончился победой «Ракеты» , которая свободно тянула поезд весом в 17 т со скоростью до 21 км в час. Скорость паровоза с одним пассажирским вагоном и 36 пассажирами составила 38 км в час. «Ракета» была наиболее совершенным локомотивом того времени. Изобретатель приспособил к паровозу только что появившийся тогда трубчатый котел, который дал возможность значительно увеличить скорость локомотива. «Ракета» была построена с учетом всех достижений паровозостроения своего времени. Она явилась как бы итогом начального периода развития паровоза.

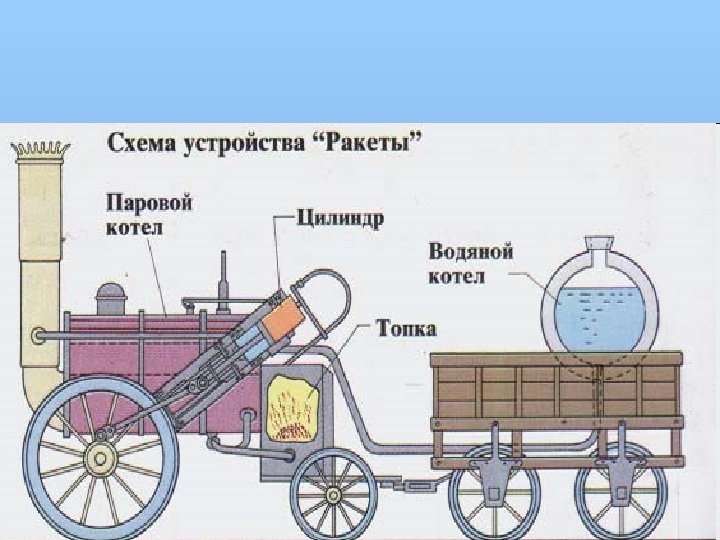

Схема паровоза Д. Стефеясона «Ракета» .

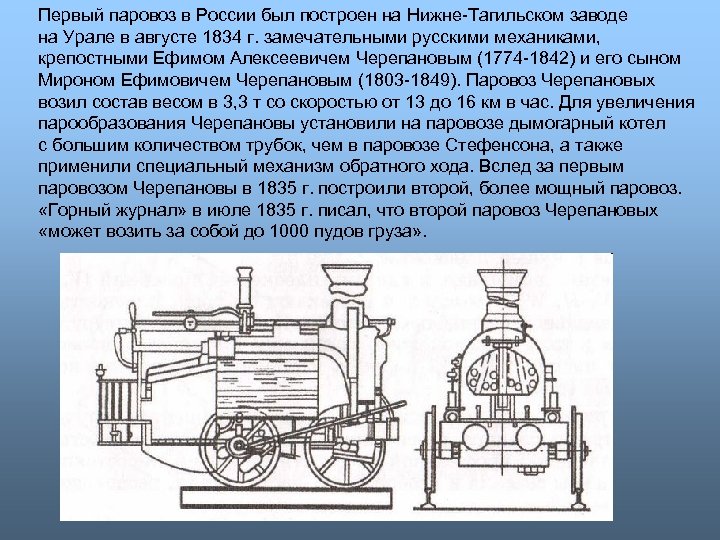

Первый паровоз в России был построен на Нижне-Тагильском заводе на Урале в августе 1834 г. замечательными русскими механиками, крепостными Ефимом Алексеевичем Черепановым (1774 -1842) и его сыном Мироном Ефимовичем Черепановым (1803 -1849). Паровоз Черепановых возил состав весом в 3, 3 т со скоростью от 13 до 16 км в час. Для увеличения парообразования Черепановы установили на паровозе дымогарный котел с большим количеством трубок, чем в паровозе Стефенсона, а также применили специальный механизм обратного хода. Вслед за первым паровозом Черепановы в 1835 г. построили второй, более мощный паровоз. «Горный журнал» в июле 1835 г. писал, что второй паровоз Черепановых «может возить за собой до 1000 пудов груза» .

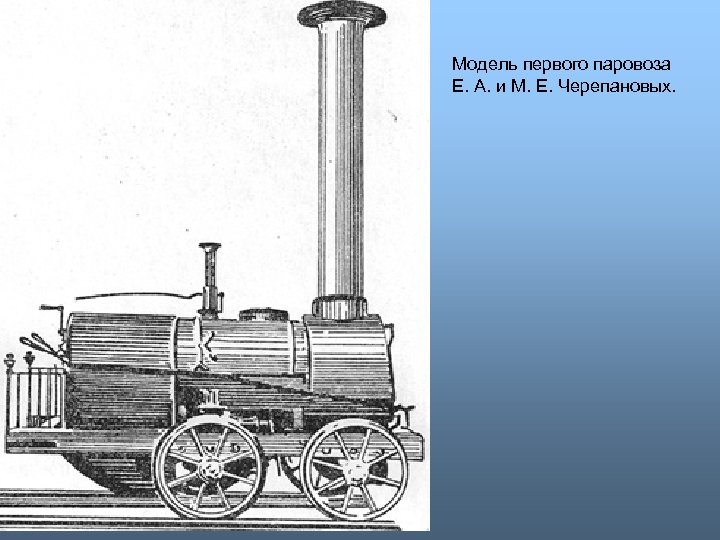

Модель первого паровоза Е. А. и М. Е. Черепановых.

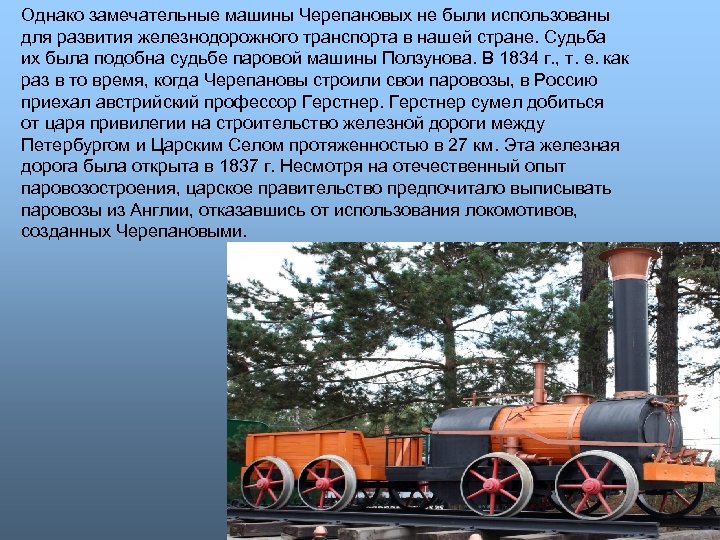

Однако замечательные машины Черепановых не были использованы для развития железнодорожного транспорта в нашей стране. Судьба их была подобна судьбе паровой машины Ползунова. В 1834 г. , т. е. как раз в то время, когда Черепановы строили свои паровозы, в Россию приехал австрийский профессор Герстнер сумел добиться от царя привилегии на строительство железной дороги между Петербургом и Царским Селом протяженностью в 27 км. Эта железная дорога была открыта в 1837 г. Несмотря на отечественный опыт паровозостроения, царское правительство предпочитало выписывать паровозы из Англии, отказавшись от использования локомотивов, созданных Черепановыми.
