Изображения - виды, разрезы, сечения ЕСКД ГОСТ 2. 305 -68 УО "ВГТУ" Кафедра Инженерной графики

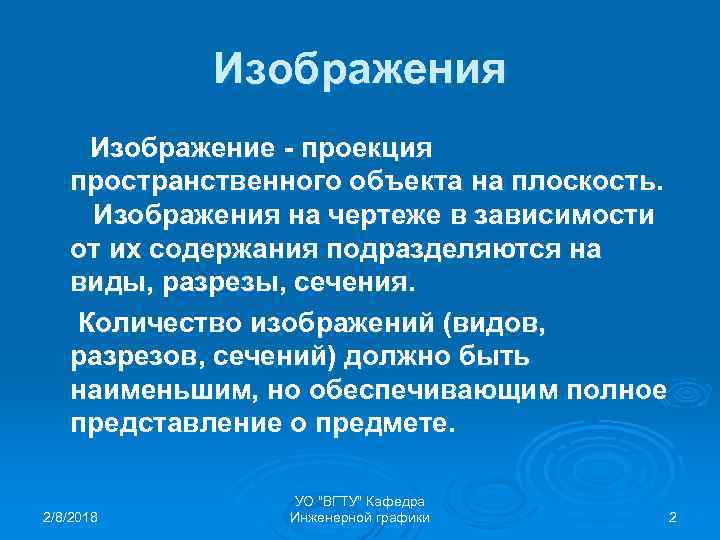

Изображения Изображение - проекция пространственного объекта на плоскость. Изображения на чертеже в зависимости от их содержания подразделяются на виды, разрезы, сечения. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 2
Виды Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Ø Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций: Ø l l l 2/8/2018 вид спереди (главный вид); вид сверху; вид слева; вид справа; вид снизу; вид сзади. УО "ВГТУ" Кафедра Инженерной графики 3
Основные виды Количество видов должно быть наименьшим, но обеспечивающим полное представление о предмете. Исходным на чертеже является вид спереди, который называют также главным видом. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 4
Основные виды Стандарт предусматривает шесть основных плоскостей проекций, изображение на фронтальной плоскости принимается за главное. Главное изображение должно давать наиболее полное представление об изображаемом предмете. Ø Основные виды, расположенные в непосредственной проекционной связи с главным изображением, на чертежах не обозначаются. Ø 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 5

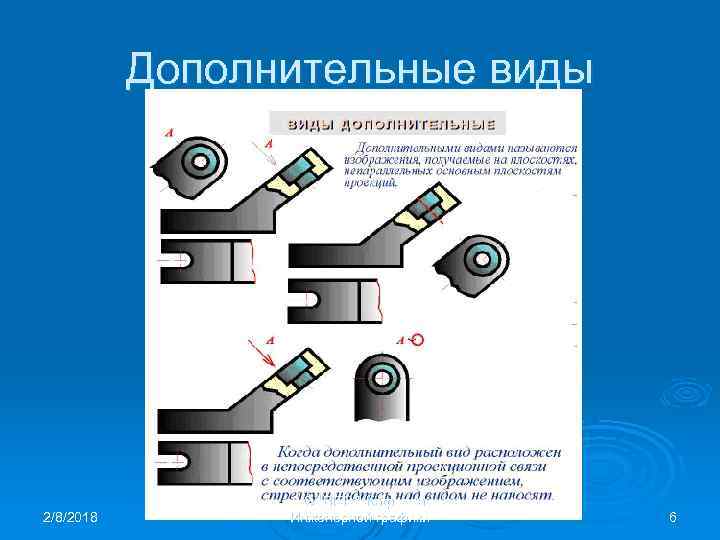

Дополнительные виды 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 6

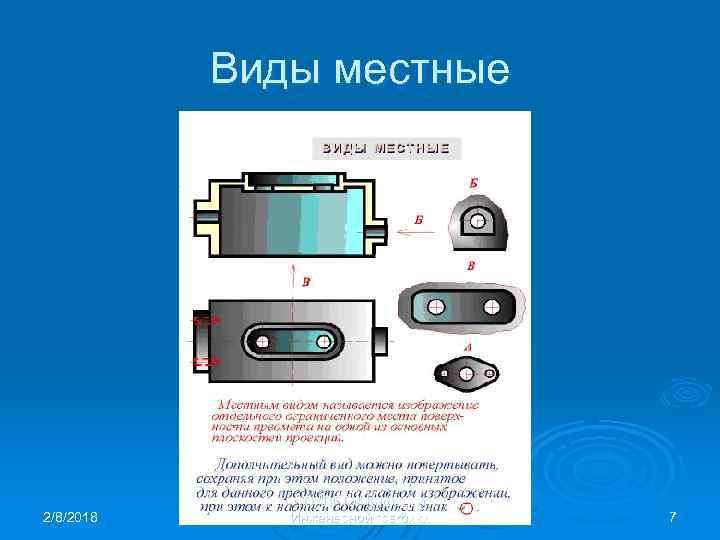

Виды местные 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 7

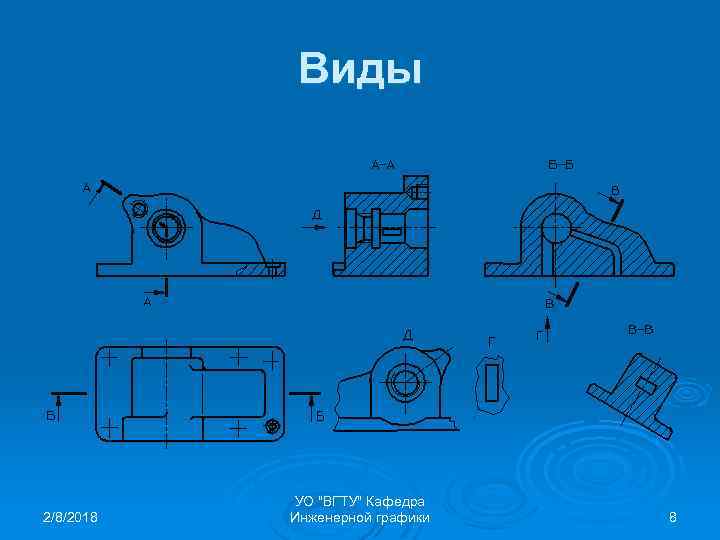

Виды 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 8

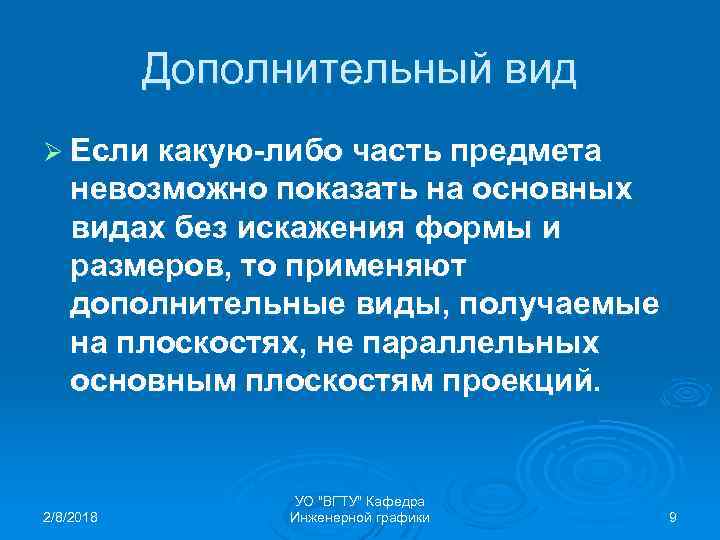

Дополнительный вид Ø Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 9

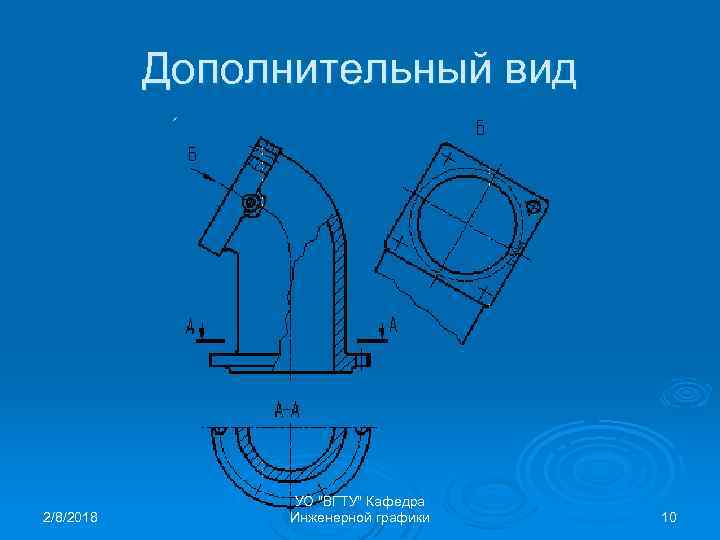

Дополнительный вид 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 10

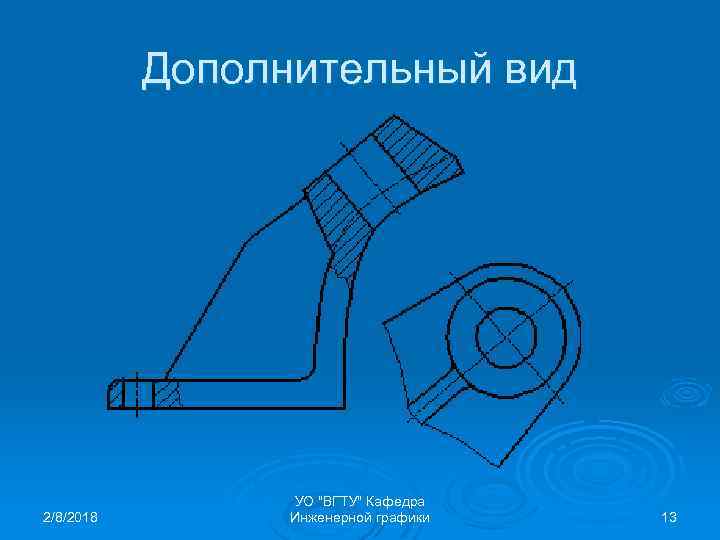

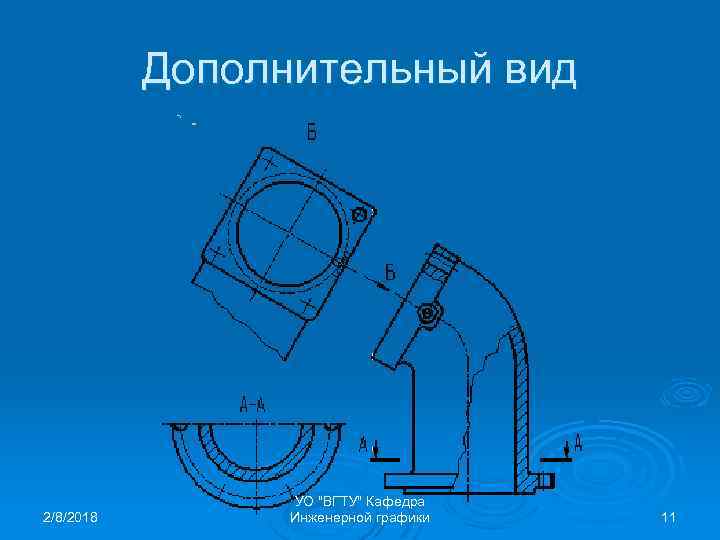

Дополнительный вид 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 11

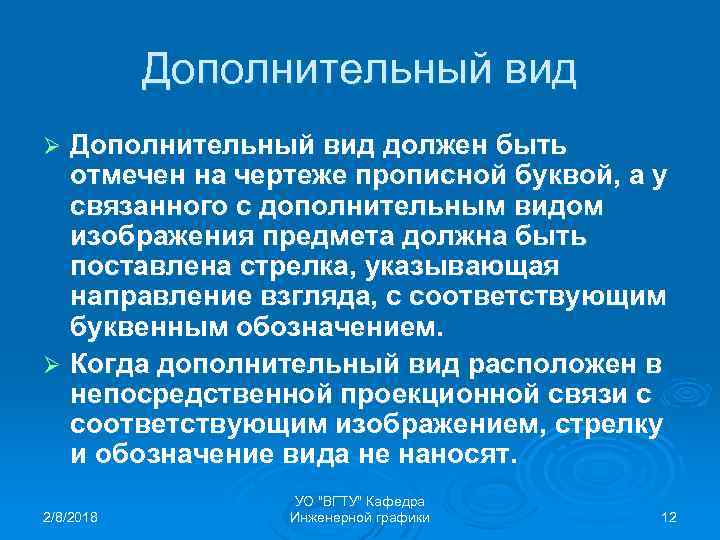

Дополнительный вид должен быть отмечен на чертеже прописной буквой, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением. Ø Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят. Ø 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 12
Дополнительный вид 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 13
Форма стрелок Ø Соотношение размеров стрелок, указывающих направление взгляда 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 14

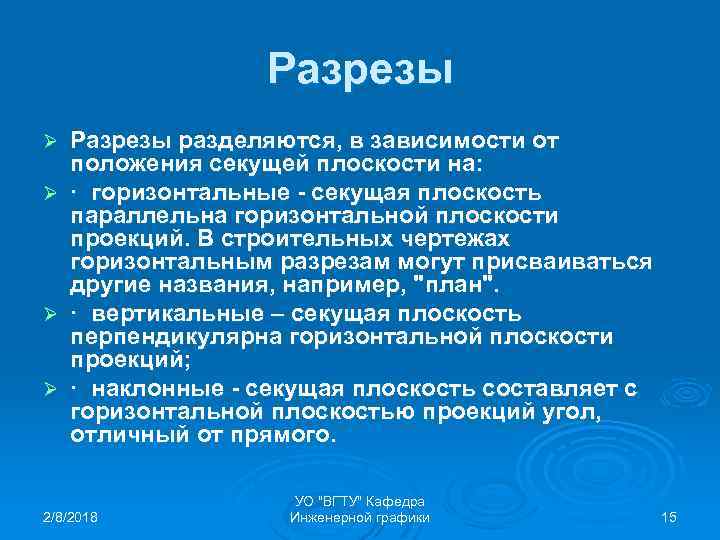

Разрезы Ø Ø Разрезы разделяются, в зависимости от положения секущей плоскости на: · горизонтальные - секущая плоскость параллельна горизонтальной плоскости проекций. В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, "план". · вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций; · наклонные - секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 15

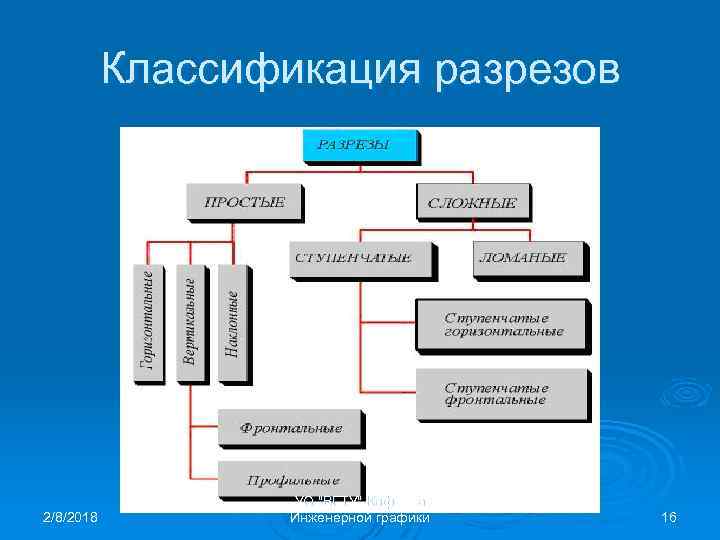

Классификация разрезов 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 16

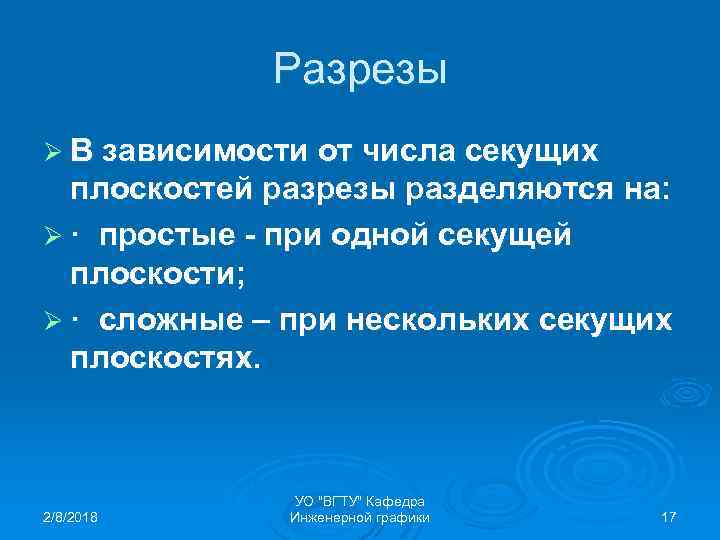

Разрезы Ø В зависимости от числа секущих плоскостей разрезы разделяются на: Ø · простые - при одной секущей плоскости; Ø · сложные – при нескольких секущих плоскостях. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 17

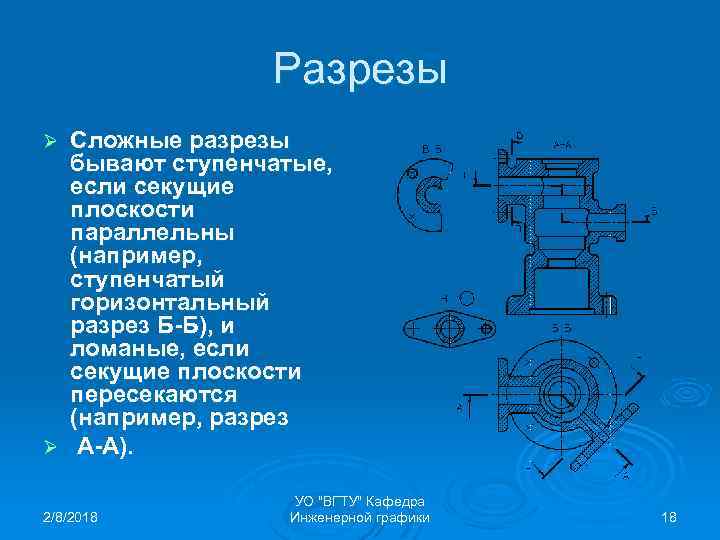

Разрезы Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны (например, ступенчатый горизонтальный разрез Б-Б), и ломаные, если секущие плоскости пересекаются (например, разрез Ø А-А). Ø 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 18

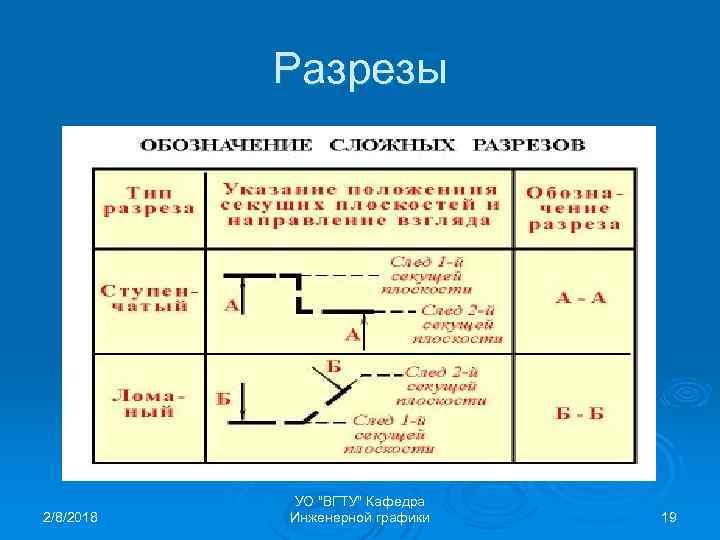

Разрезы 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 19

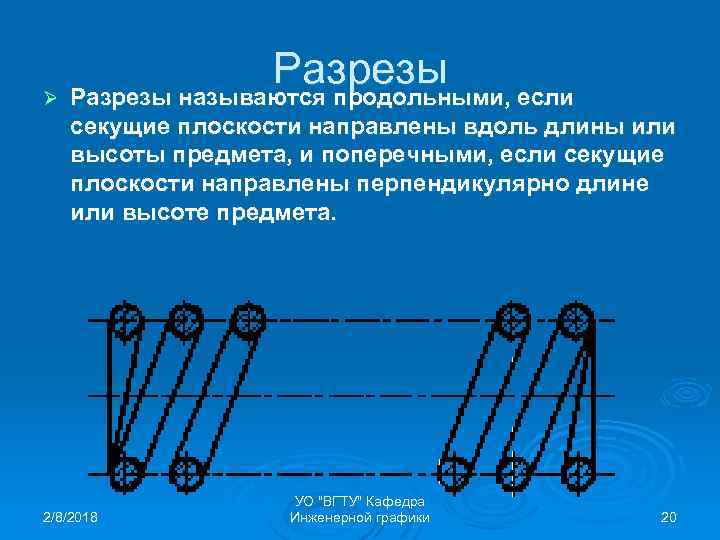

Разрезы Ø Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 20

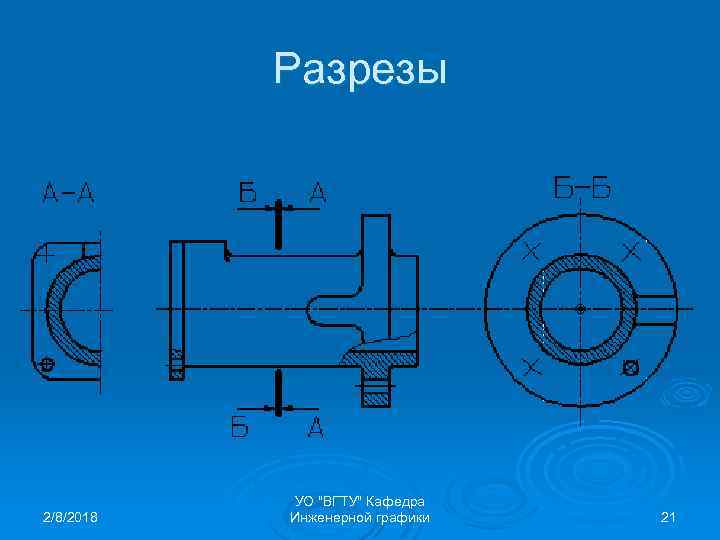

Разрезы 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 21

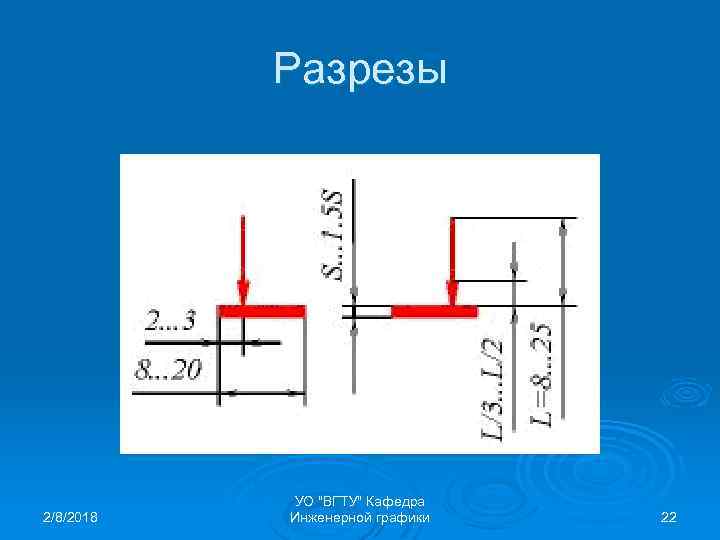

Разрезы 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 22

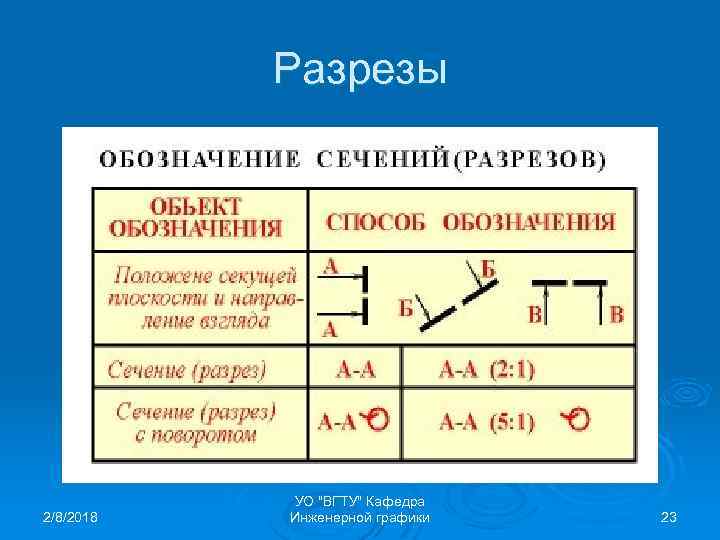

Разрезы 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 23

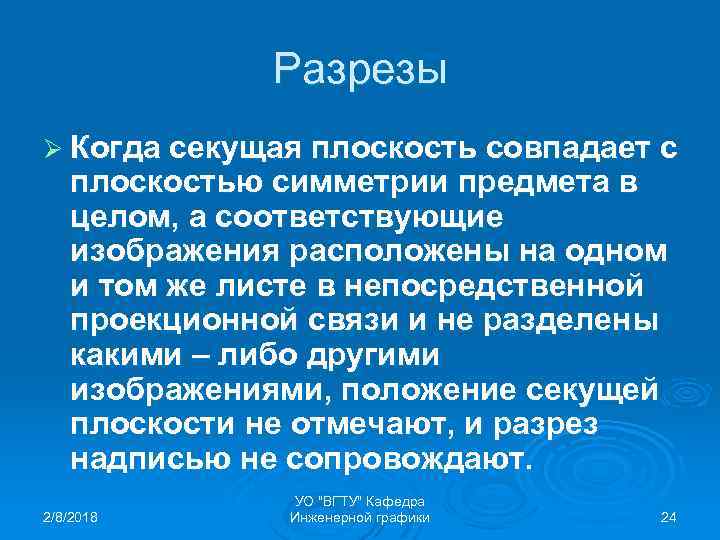

Разрезы Ø Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, положение секущей плоскости не отмечают, и разрез надписью не сопровождают. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 24

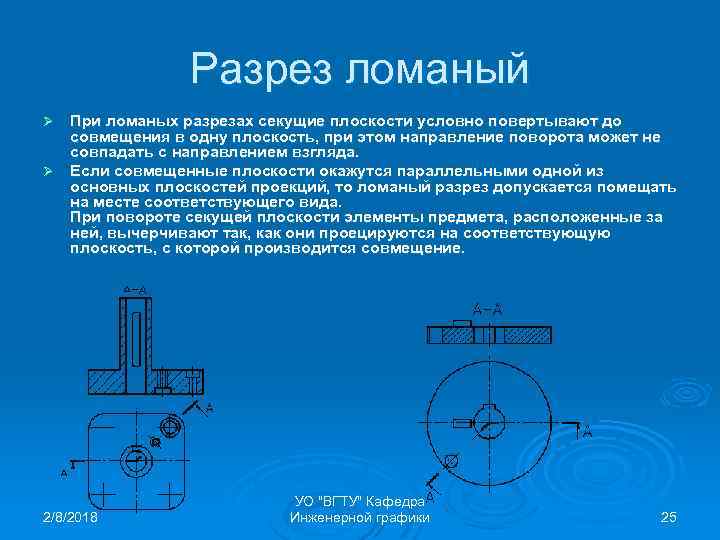

Разрез ломаный При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. Ø Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида. При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, с которой производится совмещение. Ø 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 25
Местный разрез Ø Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 26
Местный разрез Ø Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом. Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 27
Особые случаи разрезов Ø Допускается также разделение разреза и вида штрих - пунктирной тонкой линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет тело вращения. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 28

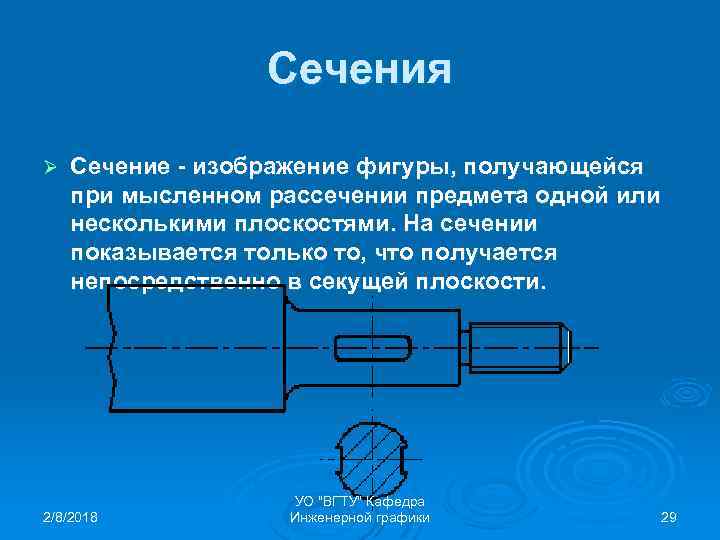

Сечения Ø Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 29

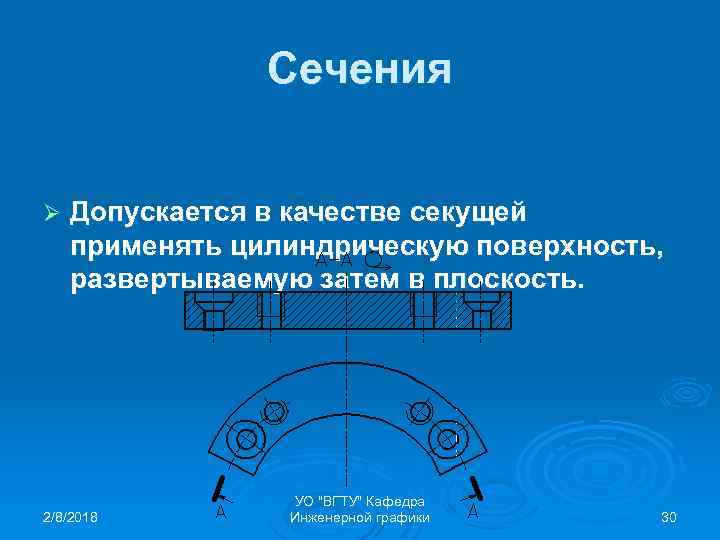

Сечения Ø Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 30
Сечения, не входящие в состав разреза, разделяют на: Ø · вынесенные; Ø · наложенные. Ø 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 31

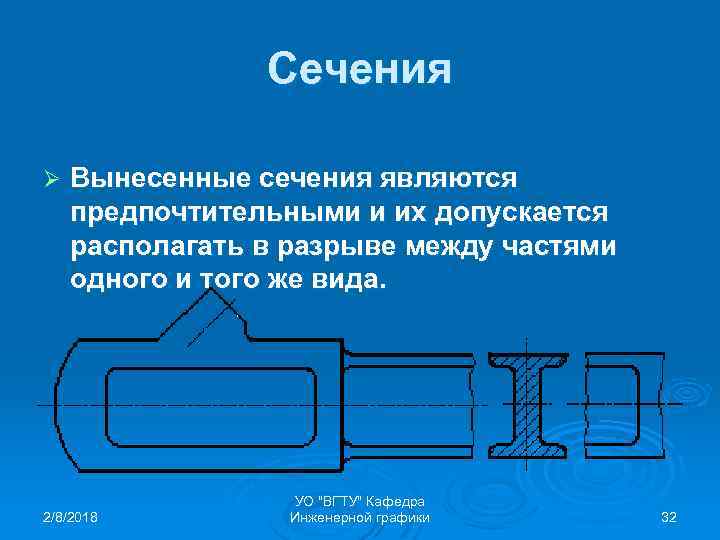

Сечения Ø Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 32
Сечения Ø Для несимметричных сечений, расположенных в разрыве или наложенных, линию сечения проводят со стрелками, но буквами не обозначают. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 33
Сечения Ø Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 34

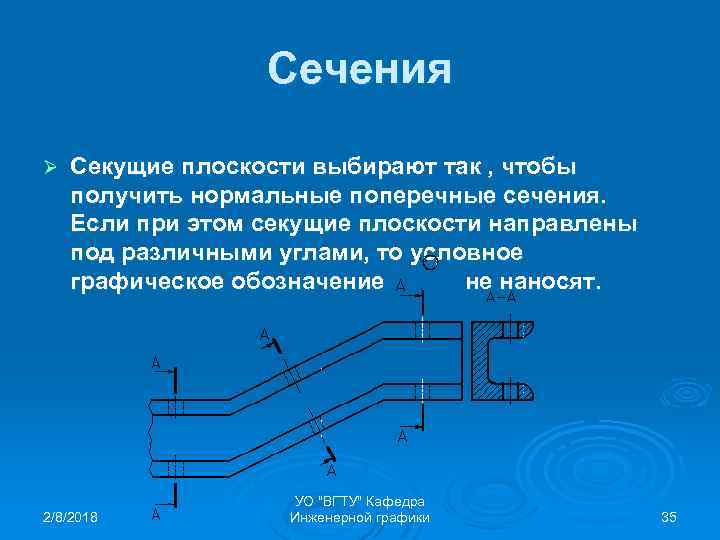

Сечения Ø Секущие плоскости выбирают так , чтобы получить нормальные поперечные сечения. Если при этом секущие плоскости направлены под различными углами, то условное графическое обозначение не наносят. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 35
Сечения Ø Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью. 2/8/2018 УО "ВГТУ" Кафедра Инженерной графики 36
