ИЗОБРАЖЕНИЯ — ВИДЫ РАЗРЕЗЫ СЕЧЕНИЯ ЕСКД ГОСТ

ИЗОБРАЖЕНИЯ - ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ (ЕСКД ГОСТ 2. 305 -68) Виды 2. Разрезы 3. Сечения 4. Выносные элементы 1.

Изображения на чертеже в зависимости от их содержания разделяются на: виды, разрезы, сечения. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

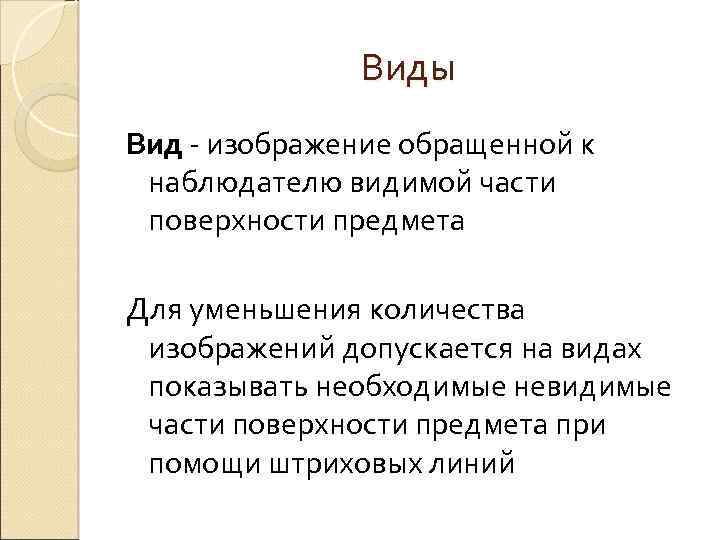

Виды Вид - изображение обращенной к наблюдателю видимой части поверхности предмета Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий

Виды Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций: вид спереди (главный вид); вид сверху; вид слева; вид справа; вид снизу; вид сзади

Виды При нарушении проекционной связи, направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву

Дополнительный вид Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций Рисунок 3 - Расположение и обозначение дополнительного вида

Дополнительный вид Рисунок 4 - Дополнительный вид, построенный без нарушения проекционной связи Дополнительный вид должен быть отмечен на чертеже прописной буквой , а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением

Местный вид Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен Рисунок 5 – Местный вид

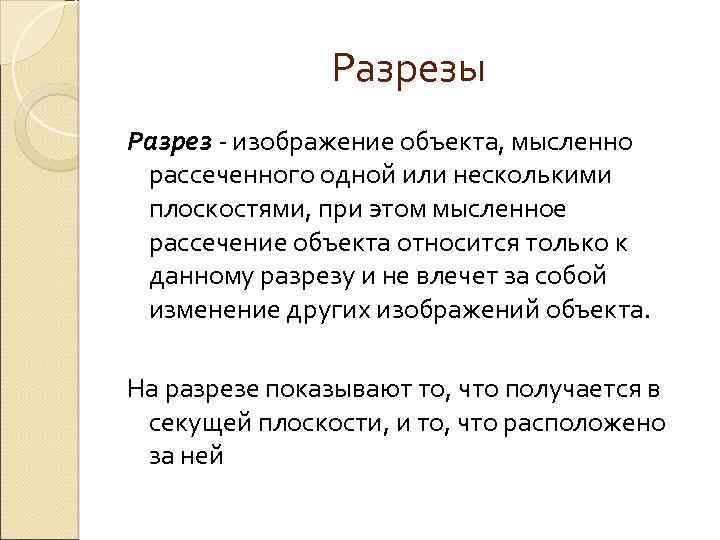

Разрезы Разрез - изображение объекта, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение объекта относится только к данному разрезу и не влечет за собой изменение других изображений объекта. На разрезе показывают то, что получается в секущей плоскости, и то, что расположено за ней

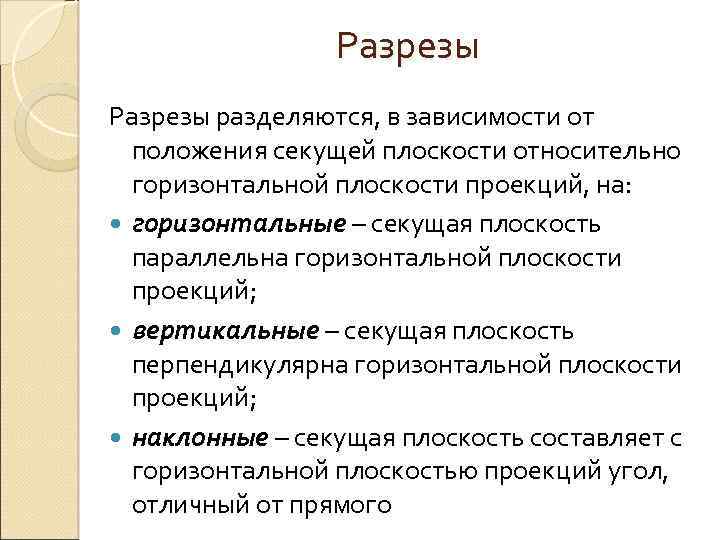

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на: горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций; вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций; наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого

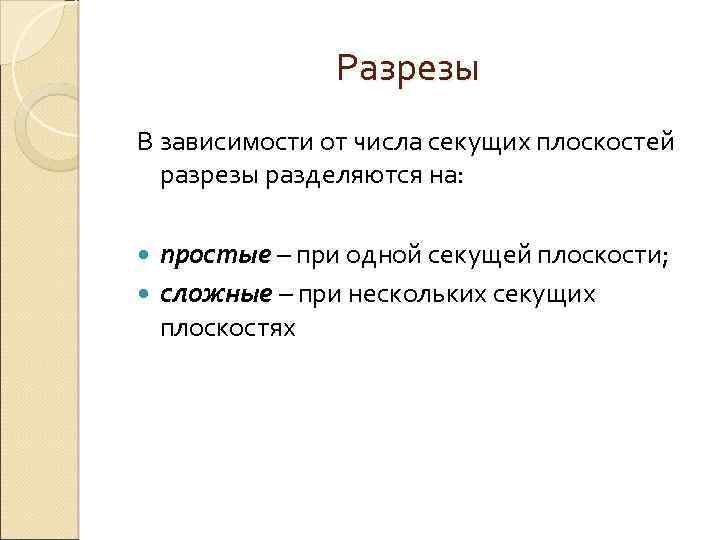

Разрезы В зависимости от числа секущих плоскостей разрезы разделяются на: простые – при одной секущей плоскости; сложные – при нескольких секущих плоскостях

Разрезы Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Разрезы Рисунок 6 – Обозначение разрезов

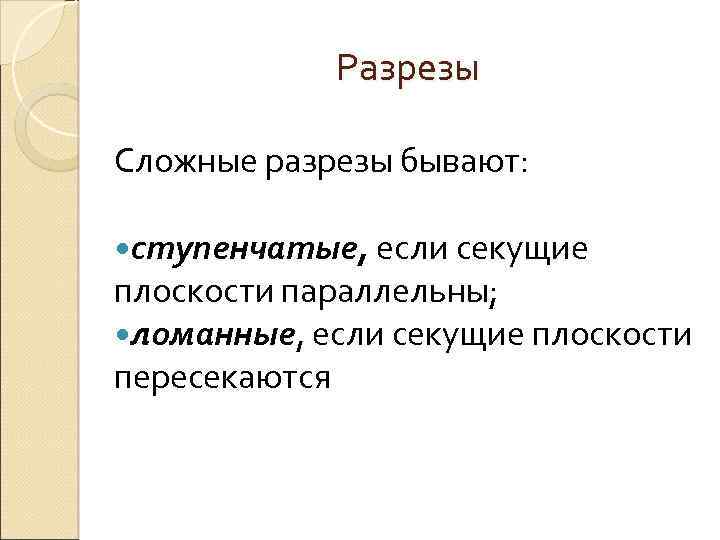

Разрезы Сложные разрезы бывают: ступенчатые, если секущие плоскости параллельны; ломанные, если секущие плоскости пересекаются

Разрезы Рисунок 8 – Виды разрезов

Разрезы называются: продольными, если секущие плоскости направлены вдоль длины или высоты предмета; поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета Рисунок 9 – Продольный разрез пружины

Разрезы Рисунок 10 - Поперечный разрез детали

Разрезы Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным. Рисунок 11 - Совмещение на изображении части вида и разреза

Разрезы Местный разрез выделяется на виде сплошной волнистой линией или сплошной Рисунок 11 - Местный разрез, тонкой линией с ограниченный сплошной волнистой изломом. линией Эти линии не должны совпадать с какимилибо другими линиями изображения. Рисунок 12 - Местный разрез, ограниченный сплошной тонкой линией с изломом

Сечения Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. Рисунок 13 - Оформление вынесенного сечения

Сечения Рисунок 14 - Оформление наложенного сечения Сечения, не входящие в состав разреза, разделяют на: вынесенные наложенные

Сечения Рисунок 15 - Оформление сечения, проходящего через ось поверхности вращения

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных Рисунок 16 - Оформление выносного элемента
