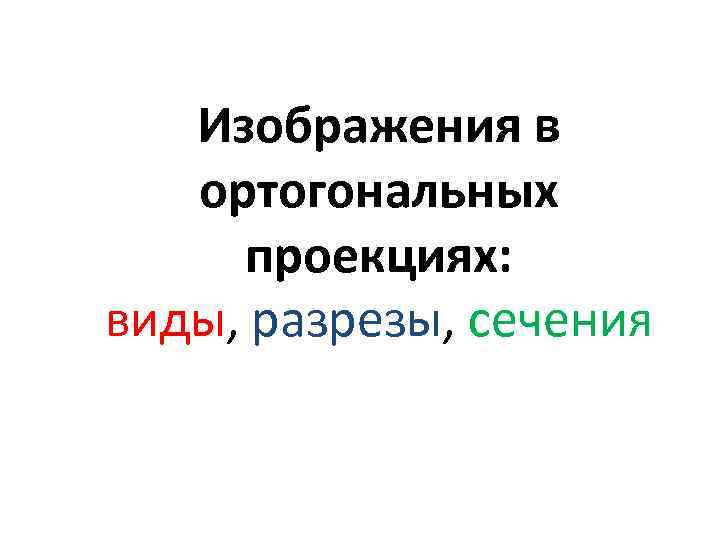

Изображения в ортогональных проекциях: виды, разрезы, сечения

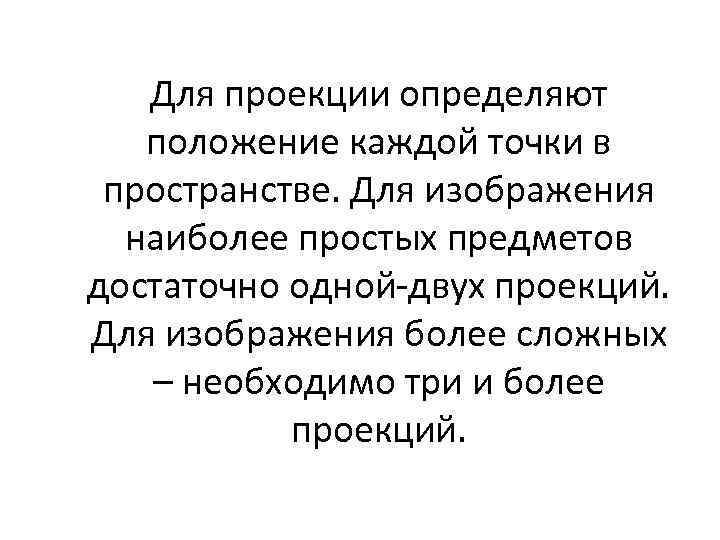

Для проекции определяют положение каждой точки в пространстве. Для изображения наиболее простых предметов достаточно одной-двух проекций. Для изображения более сложных – необходимо три и более проекций.
Шесть основных видов проекций:

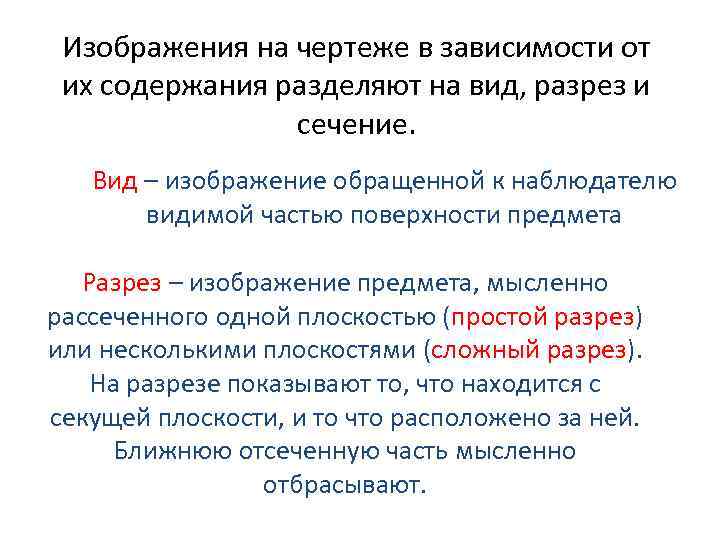

Изображения на чертеже в зависимости от их содержания разделяют на вид, разрез и сечение. Вид – изображение обращенной к наблюдателю видимой частью поверхности предмета Разрез – изображение предмета, мысленно рассеченного одной плоскостью (простой разрез) или несколькими плоскостями (сложный разрез). На разрезе показывают то, что находится с секущей плоскости, и то что расположено за ней. Ближнюю отсеченную часть мысленно отбрасывают.
Простой разрез
Сложные разрезы Разрез считается сложным при наличии двух и более плоскостей. Если эти плоскости параллельны, то разрез называется ступенчатым.
Сечение – изображение фигуры, лежащей в секущей плоскости. Линии детали, находящиеся за секущей плоскостью, не показывают, за исключением краев цилиндрических, конических и других отверстий круглого сечения
Вид сечения На рисунке показаны вынесенные за пределы проекции сечения – вынесенные сечения (обведены толстой контурной линией) и наложенное на проекцию сечение – наложенное сечение (обведено тонкой линией)

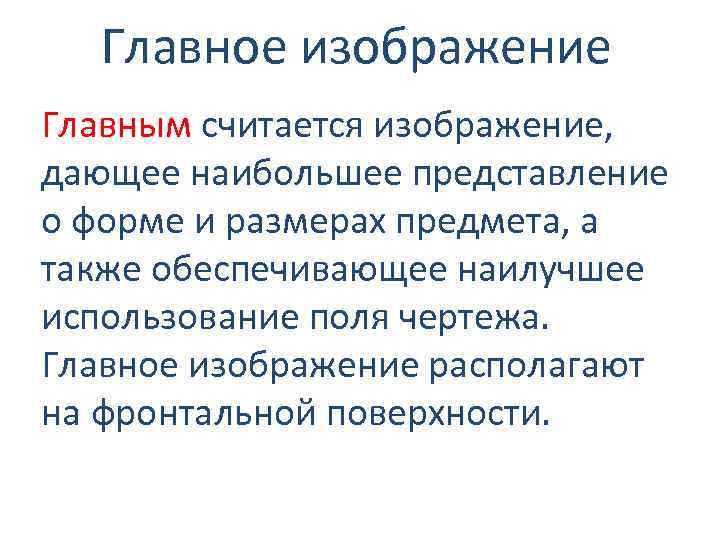

Главное изображение Главным считается изображение, дающее наибольшее представление о форме и размерах предмета, а также обеспечивающее наилучшее использование поля чертежа. Главное изображение располагают на фронтальной поверхности.

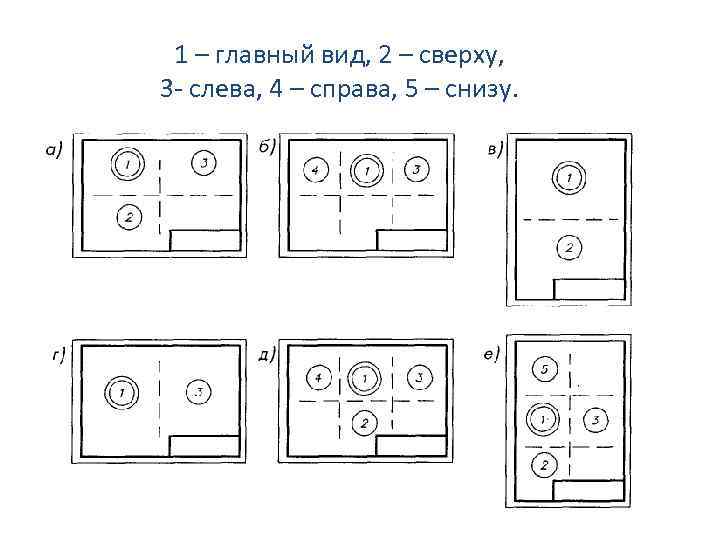

1 – главный вид, 2 – сверху, 3 - слева, 4 – справа, 5 – снизу.
Нанесение геометрических размеров Правила нанесения размеров на чертеже – ГОСТ 2. 307. 68 На чертеже наносят три группы размеров: - Габаритные – длина, ширина и высота предмета; - Размеры, связывающие отдельные элементы, например расстояние между осями отверстий на горизонтальной проекции; - размеры каждого геометрического элемента, которые ставятся по возможности на одной проекции, например длина и ширина.
Нанесение геометрических размеров Правила нанесения размеров на чертеже – ГОСТ 2. 307. 68 Размеры предмета показывают размерные числа, проставленные на чертеже независимо от его масштаба. Каждый размер задают в миллиметрам и только один раз на данном чертеже. Единица измерения, если это мм не указывают.
Нанесение геометрических размеров Правила нанесения размеров на чертеже – ГОСТ 2. 307. 68 Размерные линии не должны служить продолжением каких либо линий чертежа. Нельзя использовать в качестве размерных линий осевые линии.
Нанесение геометрических размеров Правила нанесения размеров на чертеже – ГОСТ 2. 307. 68
Лабораторная работа № 1 По аксонометрической проекции построить предмет в трех ортогональных проекциях по заданным размерам. Образец задания Образец выполненного задания
