Изображение плоскости

• • Всякая плоскость бесконечна. Положение плоскости в пространстве определяется: 1 - тремя точками, не лежащими на одной прямой; 2 - прямой и точкой, взятой вне прямой; 3 - двумя параллельными прямыми; 4 - двумя пересекающими прямыми; 5 - частями плоскости (отсеками)

Прямые, по которым плоскость пересекает плоскость проекций, называются следами (горизонтальный, фронтальный, профильный)

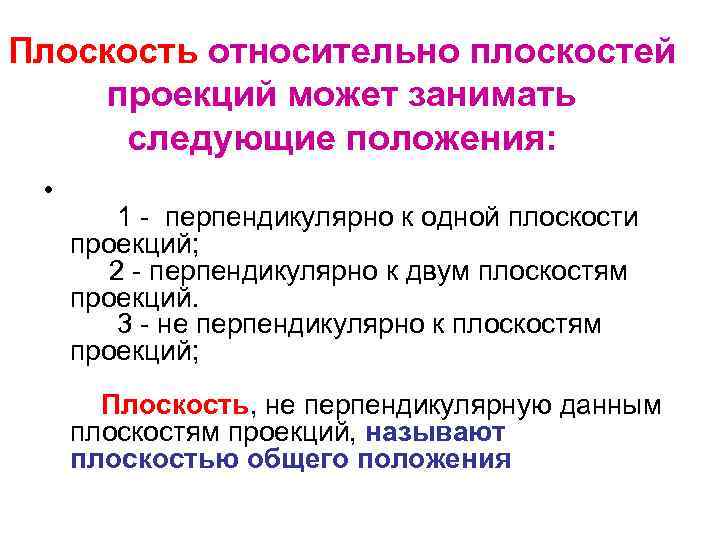

Плоскость относительно плоскостей проекций может занимать следующие положения: • 1 - перпендикулярно к одной плоскости проекций; 2 - перпендикулярно к двум плоскостям проекций. 3 - не перпендикулярно к плоскостям проекций; Плоскость, не перпендикулярную данным плоскостям проекций, называют плоскостью общего положения

Плоскости частного положения, в комплексном чертеже

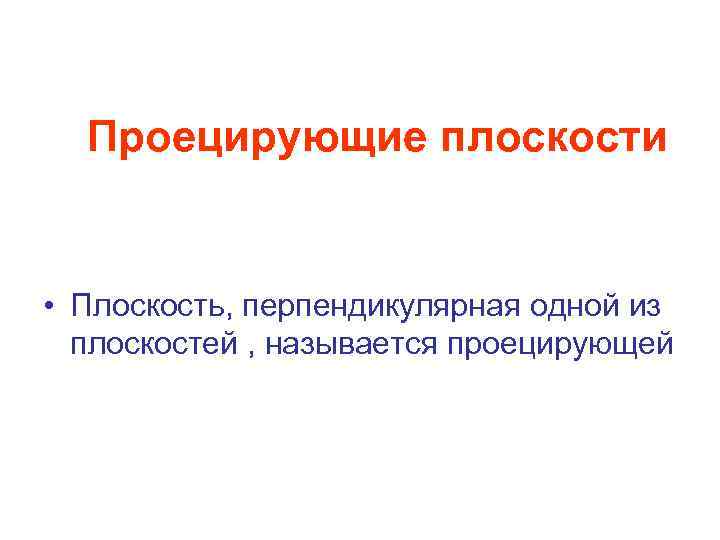

Проецирующие плоскости • Плоскость, перпендикулярная одной из плоскостей , называется проецирующей

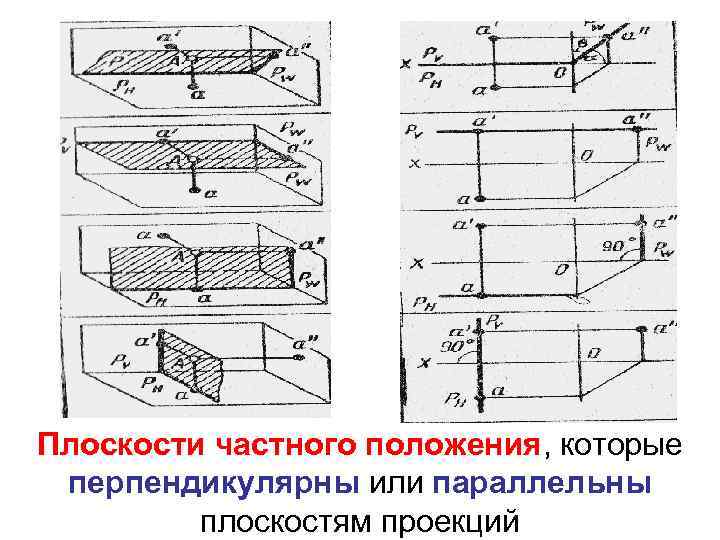

Плоскости частного положения, которые перпендикулярны или параллельны плоскостям проекций

Горизонтально проецирующая плоскость

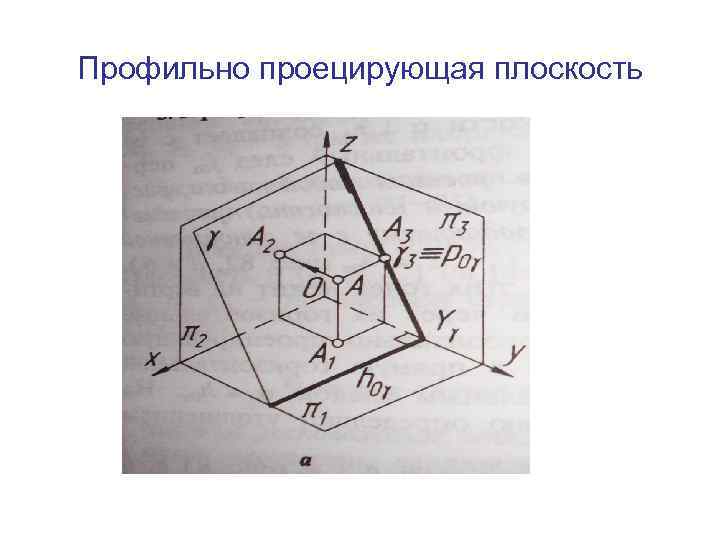

Профильно проецирующая плоскость

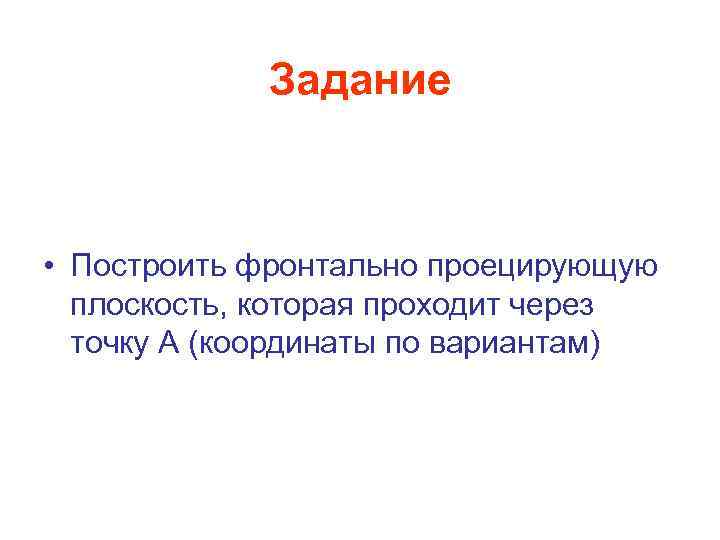

Задание • Построить фронтально проецирующую плоскость, которая проходит через точку А (координаты по вариантам)

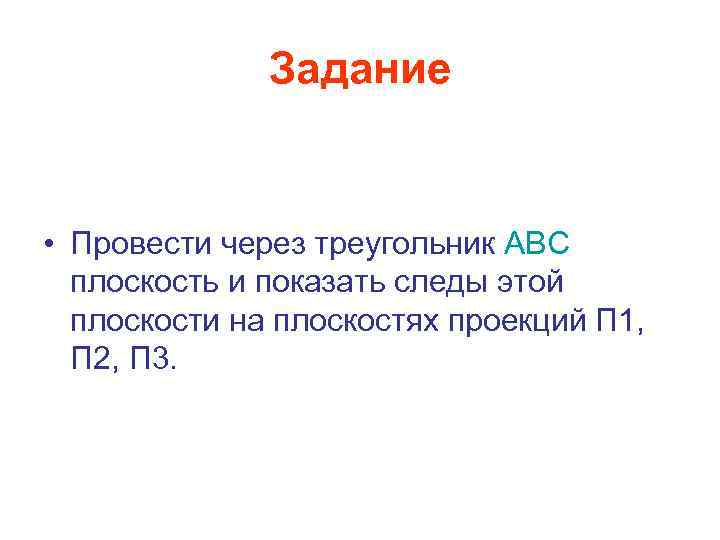

Задание • Провести через треугольник АВС плоскость и показать следы этой плоскости на плоскостях проекций П 1, П 2, П 3.

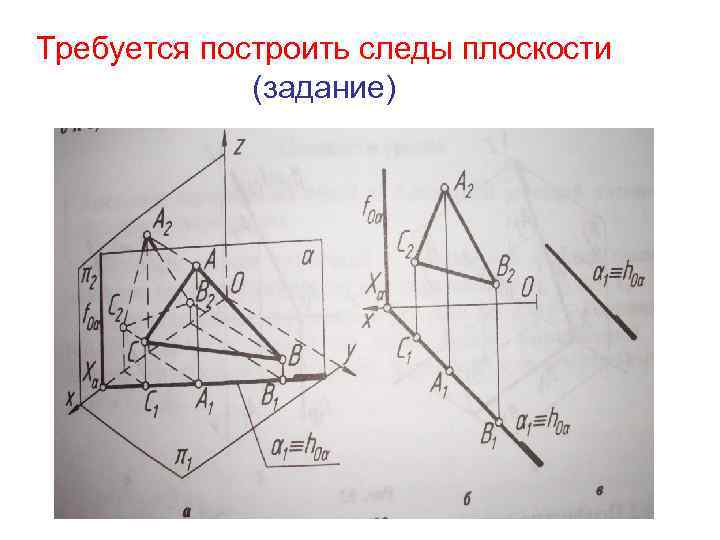

Требуется построить следы плоскости (задание)

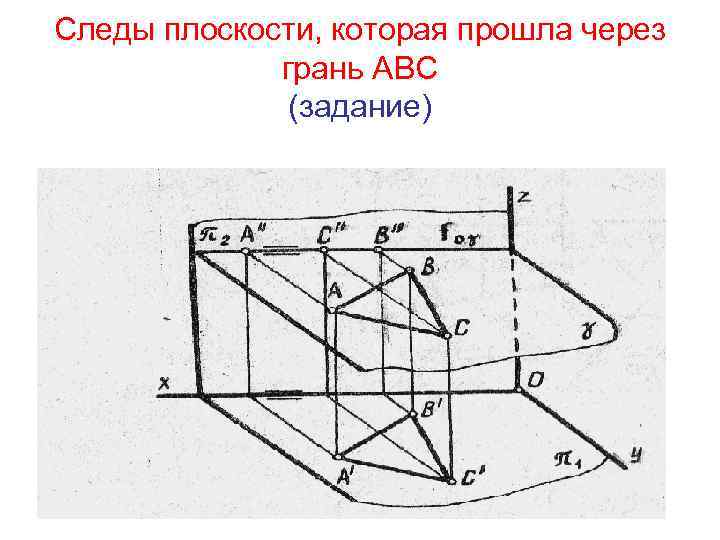

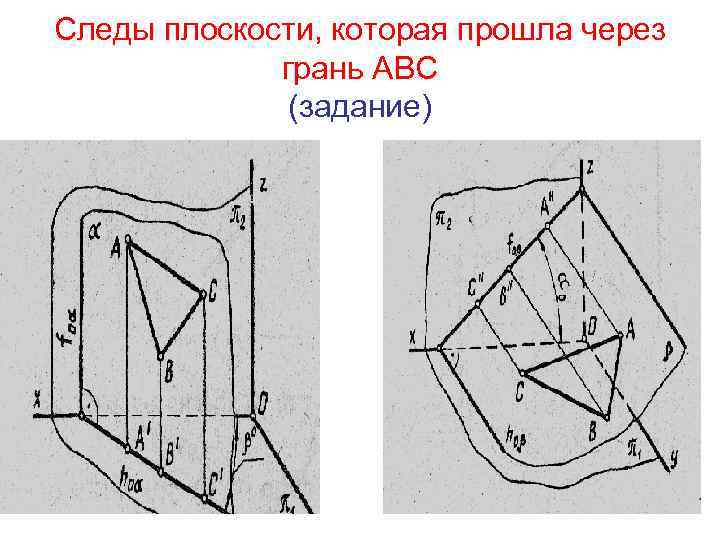

Следы плоскости, которая прошла через грань АВС (задание)

Плоскость общего положения, не параллельна и не перпендикулярна плоскостям проекций

Конец лекции
