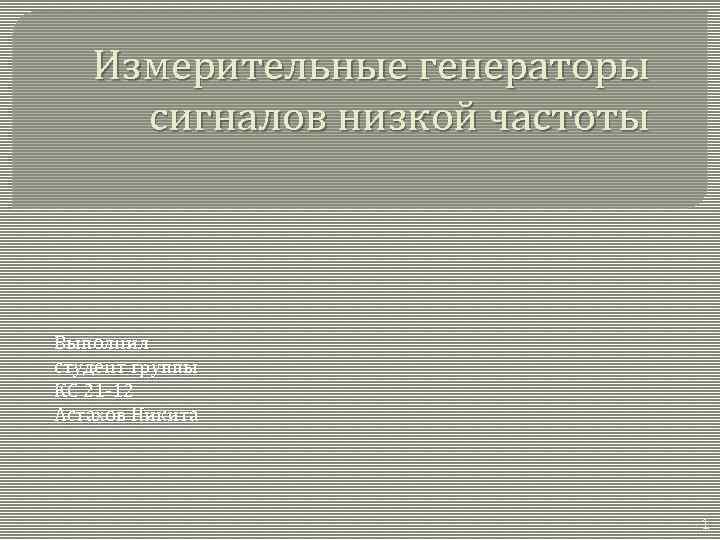

Измерительные генераторы сигналов низкой частоты Выполнил студент группы КС 21 -12 Астахов Никита 1

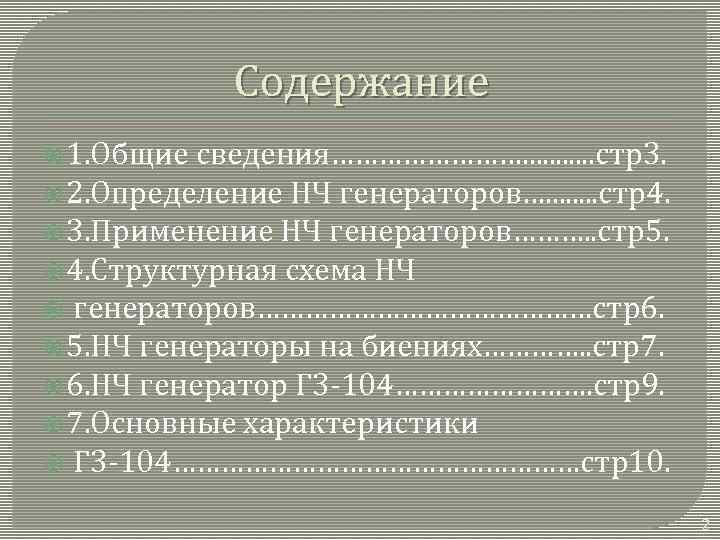

Содержание 1. Общие сведения…………. . . стр3. 2. Определение НЧ генераторов…. . . . стр4. 3. Применение НЧ генераторов………. . стр5. 4. Структурная схема НЧ генераторов…………………стр6. 5. НЧ генераторы на биениях…………. . стр7. 6. НЧ генератор Г 3 -104…………. стр9. 7. Основные характеристики Г 3 -104………………………стр10. 2

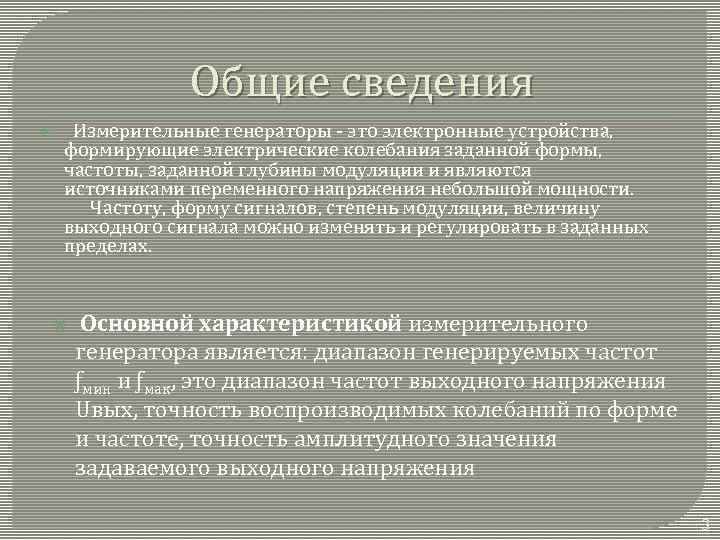

Общие сведения Измерительные генераторы - это электронные устройства, формирующие электрические колебания заданной формы, частоты, заданной глубины модуляции и являются источниками переменного напряжения небольшой мощности. Частоту, форму сигналов, степень модуляции, величину выходного сигнала можно изменять и регулировать в заданных пределах. Основной характеристикой измерительного генератора является: диапазон генерируемых частот ƒмин и ƒмак, это диапазон частот выходного напряжения Uвых, точность воспроизводимых колебаний по форме и частоте, точность амплитудного значения задаваемого выходного напряжения 3

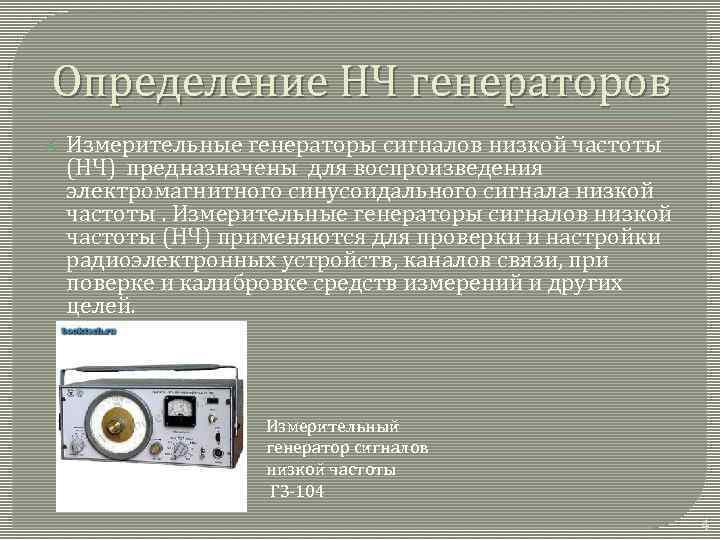

Определение НЧ генераторов Измерительные генераторы сигналов низкой частоты (НЧ) предназначены для воспроизведения электромагнитного синусоидального сигнала низкой частоты. Измерительные генераторы сигналов низкой частоты (НЧ) применяются для проверки и настройки радиоэлектронных устройств, каналов связи, при поверке и калибровке средств измерений и других целей. Измерительный генератор сигналов низкой частоты Г 3 -104 4

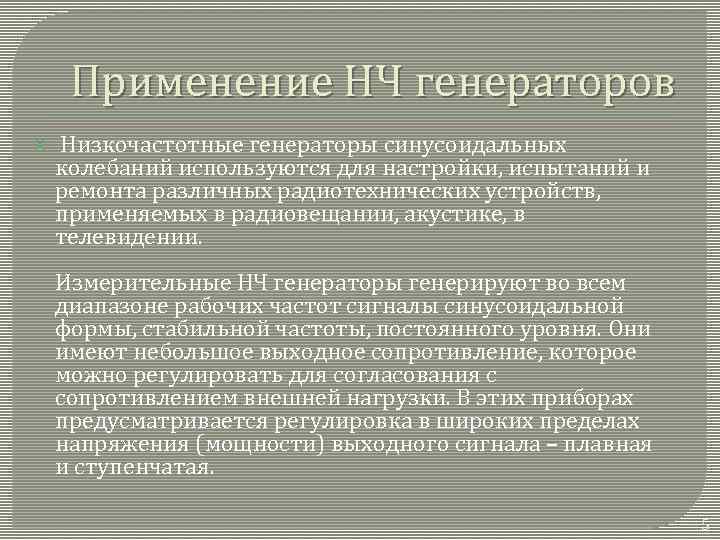

Применение НЧ генераторов Низкочастотные генераторы синусоидальных колебаний используются для настройки, испытаний и ремонта различных радиотехнических устройств, применяемых в радиовещании, акустике, в телевидении. Измерительные НЧ генераторы генерируют во всем диапазоне рабочих частот сигналы синусоидальной формы, стабильной частоты, постоянного уровня. Они имеют небольшое выходное сопротивление, которое можно регулировать для согласования с сопротивлением внешней нагрузки. В этих приборах предусматривается регулировка в широких пределах напряжения (мощности) выходного сигнала – плавная и ступенчатая. 5

Структурная схема НЧ генератора Измерительные генераторы низкой частоты, в общем случае, выполняются по следующей структурной схеме. Г - Задающий генератор низкочастотных синусоидальных колебаний. УН - Промежуточный усилитель напряжения. УМ - Усилитель мощности. V - Вольтметр для контроля величины выходного сигнала. U-U/n - Аттенюатор (делитель напряжения. В зависимости от схемы задающего генератора измерительные генераторы делятся на : LC - генераторы(задающий генератор с колебательным контуром), RC -генераторы (задающий генератор представляет собой резистивный усилитель с положительной обратной связью) и генераторы на биениях в котором разница двух сигналов называется биением. Частота генератора LC может быть оценена выражением: ƒ 2=1/(4π2 LC) ; 6

НЧ Генераторы на биениях Принцип работы генератора основан на биениях между двумя частотами ƒ 1 и ƒ 2 качественно отличается от других генераторов. Он содержит два задающих генератора Г 1 и Г 2, которые выполнены по принципу LC-генераторов. Один генератор, к примеру Г 1, генерирует опорную частоту ƒ 1, а частоту ƒ 2 второго задающего генератора можно плавно менять. Затем сигналы усиливаются отдельными усилителями У 1, У 2, что исключает влияние генераторов Г 1, Г 2 друг на друга. В смесителе СМ частоты смешиваются и на выходе получается частота ƒ 3 , которая является разницей частот: ƒ 3=|ƒ 1 -ƒ 2| ; Затем полосовой фильтр ПФ из всего спектра частот выделяет частоту ƒ 3, которая и является выходным сигналом измерительного генератора. 7

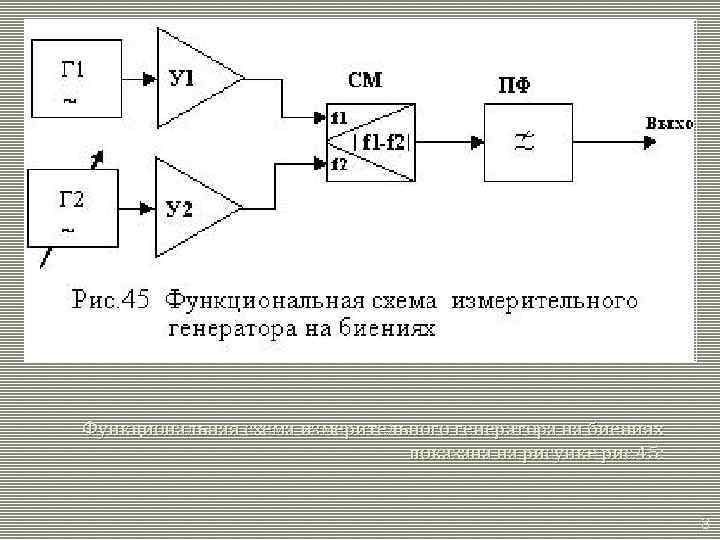

Функциональная схема измерительного генератора на биениях показана на рисунке рис. 45: 8

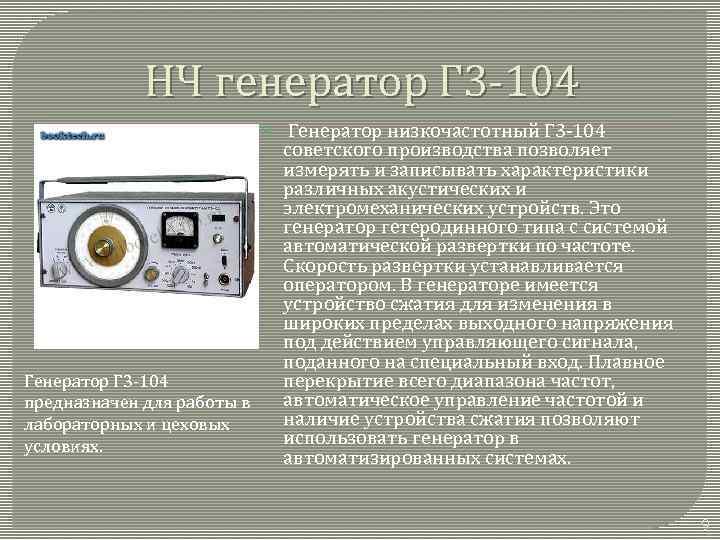

НЧ генератор Г 3 -104 Генератор Г 3 -104 предназначен для работы в лабораторных и цеховых условиях. Генератор низкочастотный Г 3 -104 советского производства позволяет измерять и записывать характеристики различных акустических и электромеханических устройств. Это генератор гетеродинного типа с системой автоматической развертки по частоте. Скорость развертки устанавливается оператором. В генераторе имеется устройство сжатия для изменения в широких пределах выходного напряжения под действием управляющего сигнала, поданного на специальный вход. Плавное перекрытие всего диапазона частот, автоматическое управление частотой и наличие устройства сжатия позволяют использовать генератор в автоматизированных системах. 9

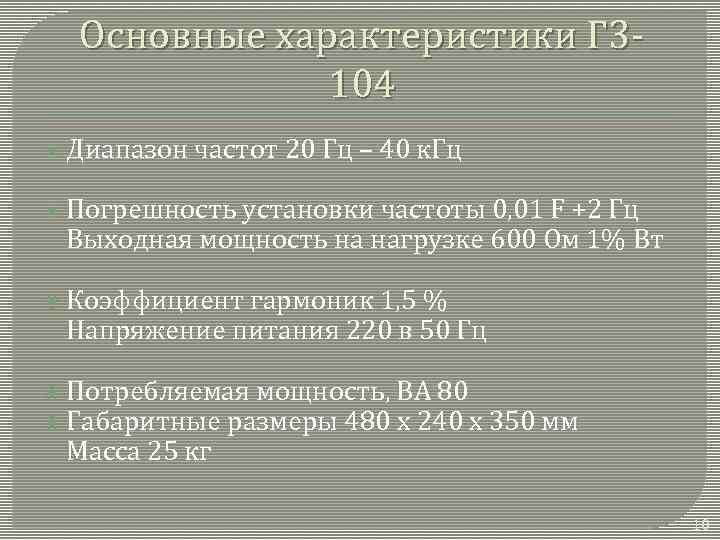

Основные характеристики Г 3104 Диапазон частот 20 Гц – 40 к. Гц Погрешность установки частоты 0, 01 F +2 Гц Выходная мощность на нагрузке 600 Ом 1% Вт Коэффициент гармоник 1, 5 % Напряжение питания 220 в 50 Гц Потребляемая мощность, ВА 80 Габаритные размеры 480 х 240 х 350 мм Масса 25 кг 10
