ИЗМЕРЕНИЕ ВЕЛИЧИН Измерение процесс нахождения значения

ИЗМЕРЕНИЕ ВЕЛИЧИН

Измерение • процесс нахождения значения физической величины путем сравнения его с принятым за эталон значением опытным путем с помощью специальных технических средств.

ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ЭИП) - технические средства, предназначенные для измерения электрических величин и других физических величин, датчики восприятия которых имеют электрических выход

Классификация ЭИП • по виду получаемой информации – приборы для измерения электрических величин – приборы для измерения неэлектрических величин • в зависимости от метода измерения – приборы непосредственного измерения – приборы сравнения – дифференциальные приборы • 3 по способу представления (индикации) измеряемой величины – аналоговые – цифровые

• Аналоговым называется измерительный прибор, показания которого являются непрерывной функцией изменения измеряемой величины и отсчитываются по измерительной шкале с помощью отклоняющейся стрелки.

КЛАССИФИКАЦИЯ АП • по роду тока ЭИП: – только в цепях постоянного тока, – только в цепях переменного тока, – независимо от рода тока. • в зависимости от измеряемого параметра электрической цепи: – амперметры, вольтметры, ваттметры, частотомеры, фазометры, логометры (измерение активного сопротивления), – приборы для измерения индуктивности и ёмкости.

КЛАССИФИКАЦИЯ АП • Приборы для расширения пределов измерения ЭИП – в цепях постоянного тока • шунты, добавочные сопротивления, – в цепях переменного тока: • трансформаторы тока и трансформаторы напряжения.

Системы измерения 1. 2. 3. 4. 5. 6. 7. 8. Магнитоэлектрическая Электромагнитная Электродинамическая Ферродинамическая Электростатическая Индукционная Логометрическая Термоэлектрическая

Магнитоэлектрическая • измерение параметров цепей постоянного тока (I, U, R) • средства расширения пределов измерения: Шунт, Rд Принцип действия: взаимодействие измеряемого тока, проходящего по катушке индуктивности механизма прибора, с полем постоянного магнита. М

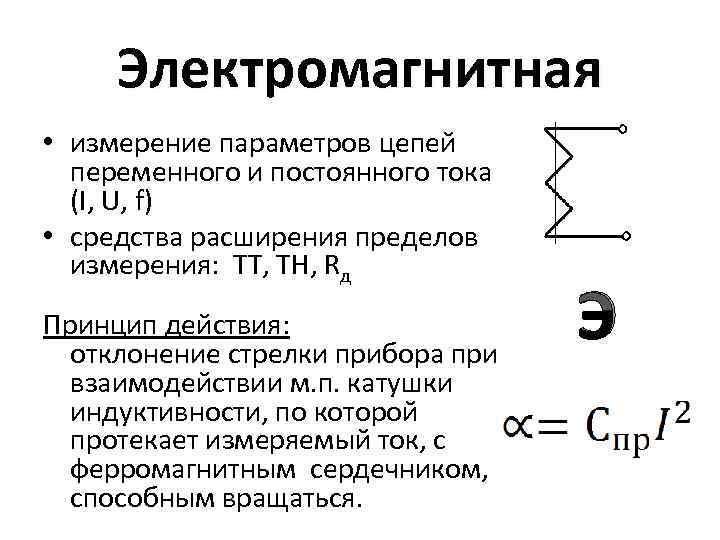

Электромагнитная • измерение параметров цепей переменного и постоянного тока (I, U, f) • средства расширения пределов измерения: ТТ, ТН, Rд Принцип действия: отклонение стрелки прибора при взаимодействии м. п. катушки индуктивности, по которой протекает измеряемый ток, с ферромагнитным сердечником, способным вращаться. Э

Электродинамическая • измерение параметров цепей переменного и пост. тока (I, U, P) • средства расширения пределов измерения: ТТ, ТН, Rд • ИМ состоит из пары неподвижных катушек, соединенных последовательно Достоинства: высокая точность измерения (0, 1; 0, 2; 0, 5) Недостатки: неравномерность шкалы и чувствительность к перегрузкам и к внешним м. п. Д

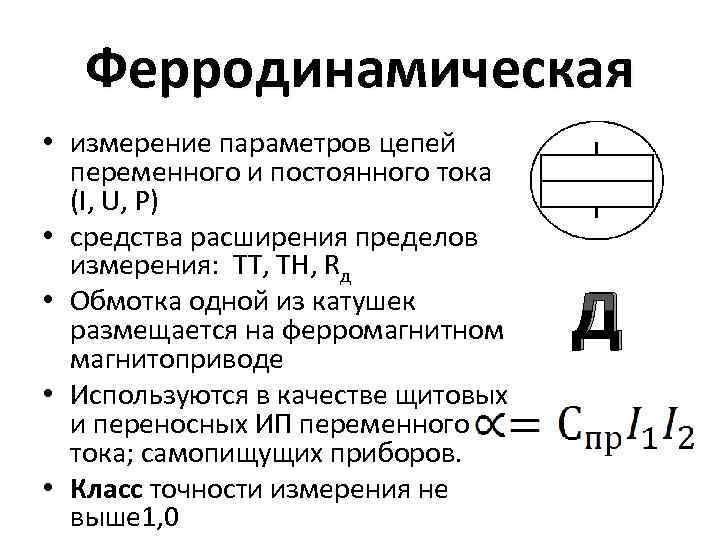

Ферродинамическая • измерение параметров цепей переменного и постоянного тока (I, U, P) • средства расширения пределов измерения: ТТ, ТН, Rд • Обмотка одной из катушек размещается на ферромагнитном магнитоприводе • Используются в качестве щитовых и переносных ИП переменного тока; самопищущих приборов. • Класс точности измерения не выше 1, 0 Д

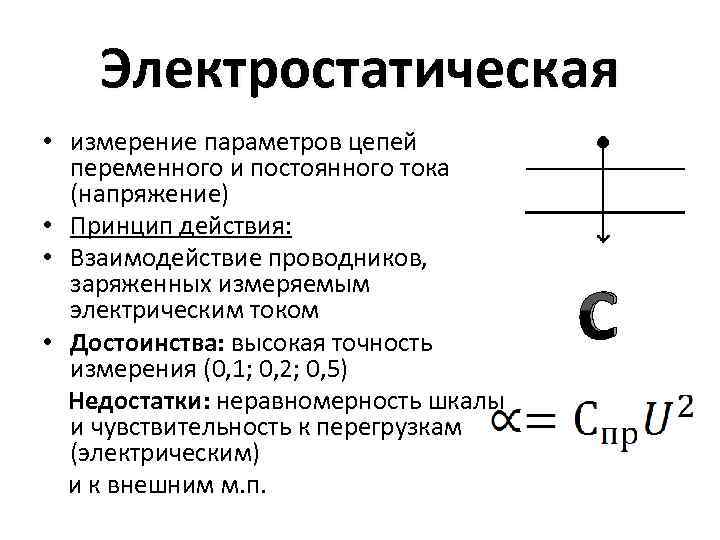

Электростатическая • измерение параметров цепей переменного и постоянного тока (напряжение) • Принцип действия: • Взаимодействие проводников, заряженных измеряемым электрическим током • Достоинства: высокая точность измерения (0, 1; 0, 2; 0, 5) Недостатки: неравномерность шкалы и чувствительность к перегрузкам (электрическим) и к внешним м. п. С

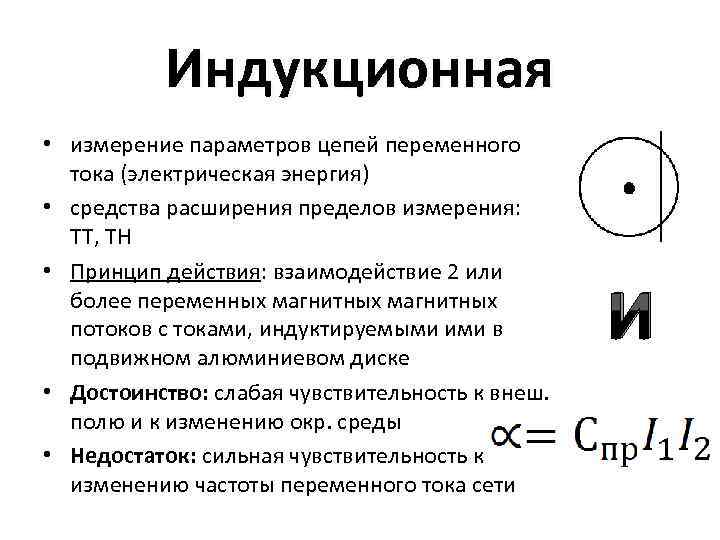

Индукционная • измерение параметров цепей переменного тока (электрическая энергия) • средства расширения пределов измерения: ТТ, ТН • Принцип действия: взаимодействие 2 или более переменных магнитных потоков с токами, индуктируемыми ими в подвижном алюминиевом диске • Достоинство: слабая чувствительность к внеш. полю и к изменению окр. среды • Недостаток: сильная чувствительность к изменению частоты переменного тока сети И

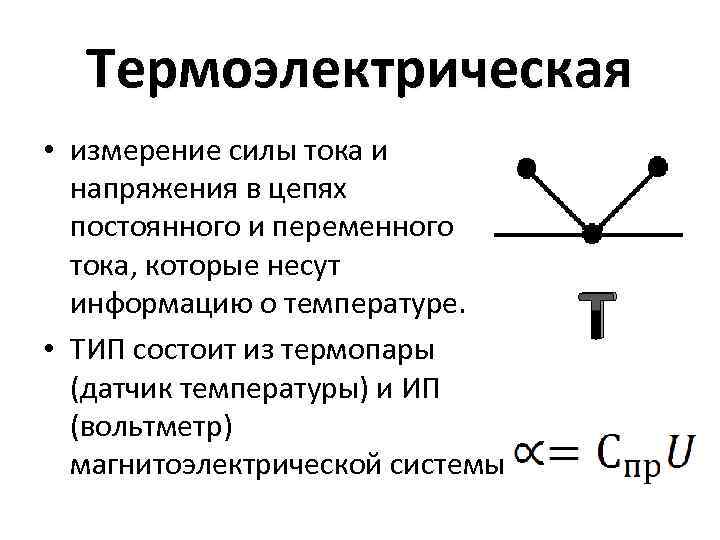

Термоэлектрическая • измерение силы тока и напряжения в цепях постоянного и переменного тока, которые несут информацию о температуре. • ТИП состоит из термопары (датчик температуры) и ИП (вольтметр) магнитоэлектрической системы Т

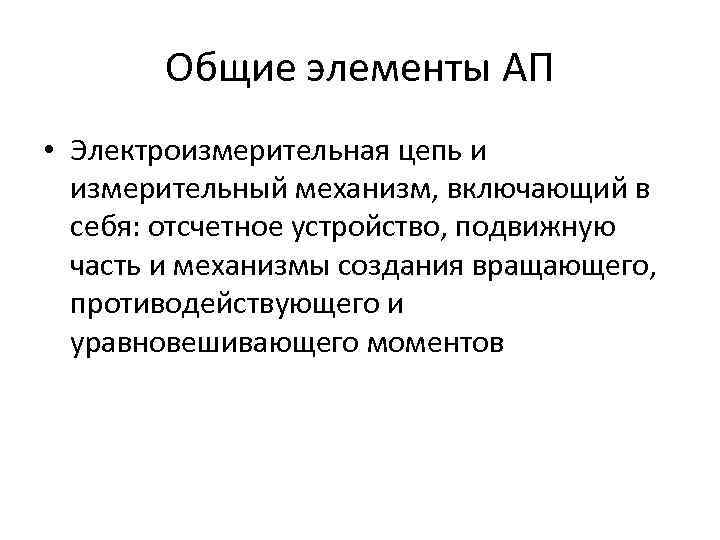

Общие элементы АП • Электроизмерительная цепь и измерительный механизм, включающий в себя: отсчетное устройство, подвижную часть и механизмы создания вращающего, противодействующего и уравновешивающего моментов

Отсчетное устройство • Шкала • Указатель Цена деления Сд = X/N, где X – измеряемая величина N – число делений

Погрешность • Отклонение текущего показания прибора от истинного значения измеряемой величины Различают: • По способу вычисления: – Абсолютная ∆X=Хи-Хд – Относительная γ=(∆X/Хд)*100% – Приведенная γпр=(∆X/N)*100% • По характеру вызывающей причины: – систематическая – случайная

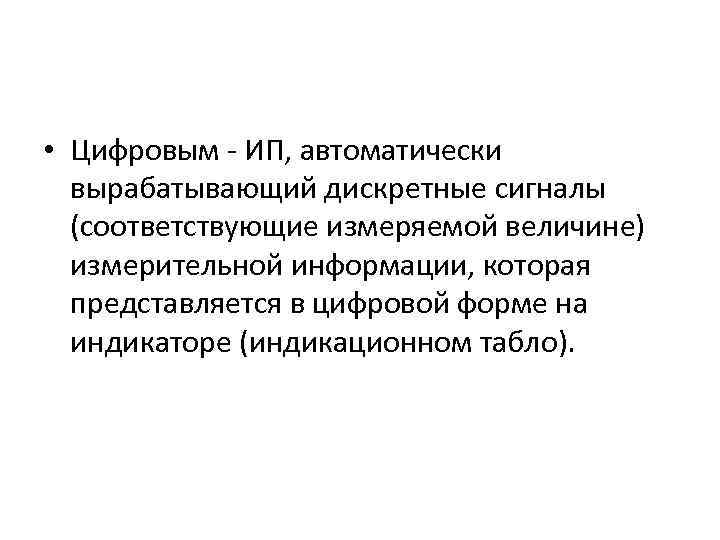

• Цифровым - ИП, автоматически вырабатывающий дискретные сигналы (соответствующие измеряемой величине) измерительной информации, которая представляется в цифровой форме на индикаторе (индикационном табло).

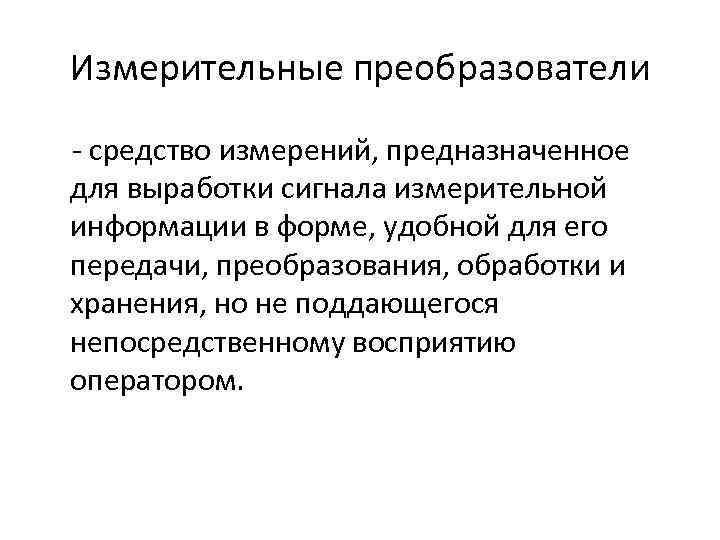

Измерительные преобразователи - средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для его передачи, преобразования, обработки и хранения, но не поддающегося непосредственному восприятию оператором.
