ИЗМЕРЕНИЕ УРОВНЯ Лекция 5 Классификация уровнемеров Уровень

ИЗМЕРЕНИЕ УРОВНЯ Лекция 5

Классификация уровнемеров Уровень – расстояние от поверхности раздела двух сред до любой произвольно выбранной отметки выше или ниже этой поверхности. • Уровнемеры абсолютного значения уровня. • Сигнализаторы уровня (дают информацию о превышении или понижении уровня относительно заданной отметки) • Измерители раздела сред.

По принципу действия различают уровнемеры: • • • Механические; Буйковые; Гидростатические; Акустические; Емкостные; Радарные…

Поплавковый уровнемер 2 2 0 1 3 h h, мм 4

БУЙКОВЫЙ УРОВНЕМЕР 1 2 3 5 6

Гидростатический уровнемер h 0 МПа Р P= gh h=P/( g)

Пьезометрический уровнемер P 0 МПа P Р h

Дифманометрический гидростатический уровнемер Р 1 Р 2 h P 1 -P 2 h P 2=const 0 МПа Р

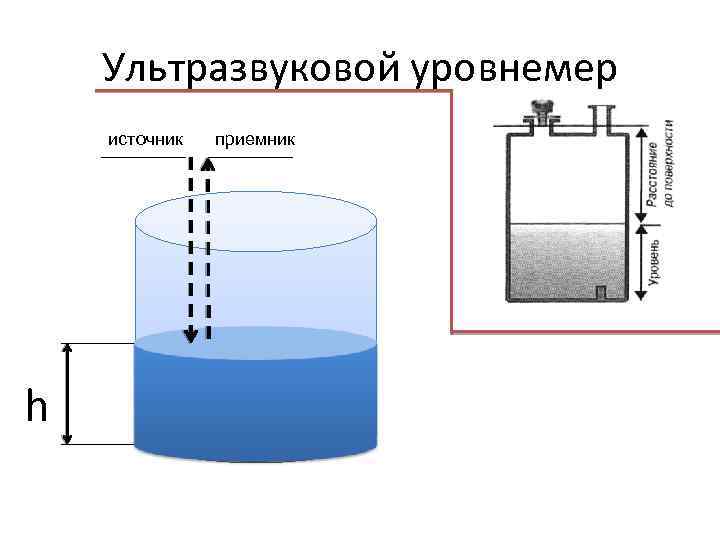

Ультразвуковой уровнемер источник h приемник

Радарный (бесконтактный) уровнемер Принцип работы

Радарный (бесконтактный) уровнемер Диаметр измерительного "пятна"

Радарный (волноводный) уровнемер Уровень поверхности раздела жидкостей время

Емкостной уровнемер 2 1 4 h 3 0 h мм Электронный блок 1 – сосуд с жидкостью; 2 – электрод; 3 – электронный блок; 4 – релейный блок или измерительный прибор

Изображение датчиков уровня на схемах автоматизации LI Датчик измерения уровня ПОКАЗЫВАЮЩИЙ LI LT Датчик измерения уровня С ДИСТАНЦИОННОЙ ПЕРЕДАЧЕЙ ДАННЫХ LT (4 -20) м. А

А-Е Ё -П Р-Я 1 - вариант 2 - вариант 3 - вариант

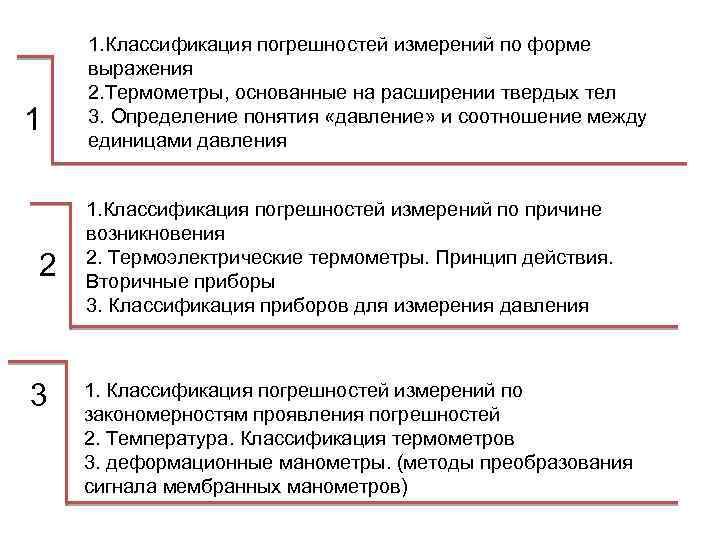

1 2 3 1. Классификация погрешностей измерений по форме выражения 2. Термометры, основанные на расширении твердых тел 3. Определение понятия «давление» и соотношение между единицами давления 1. Классификация погрешностей измерений по причине возникновения 2. Термоэлектрические термометры. Принцип действия. Вторичные приборы 3. Классификация приборов для измерения давления 1. Классификация погрешностей измерений по закономерностям проявления погрешностей 2. Температура. Классификация термометров 3. деформационные манометры. (методы преобразования сигнала мембранных манометров)
