Измерение температуры Основные постоянные точки МТШ

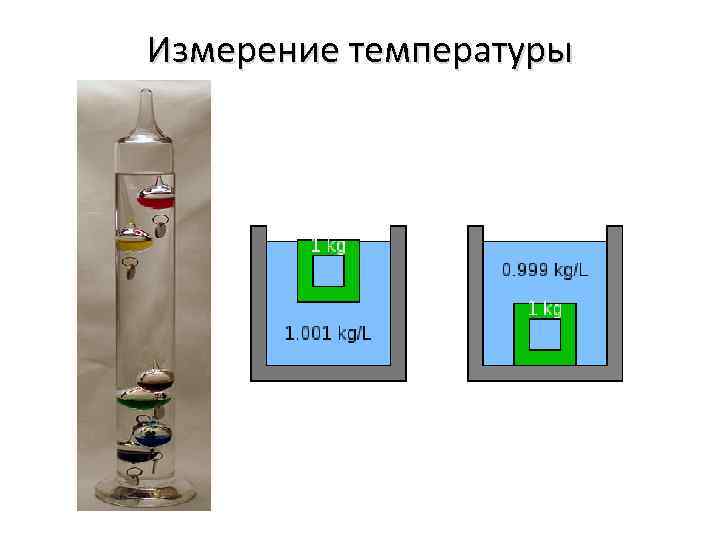

Измерение температуры

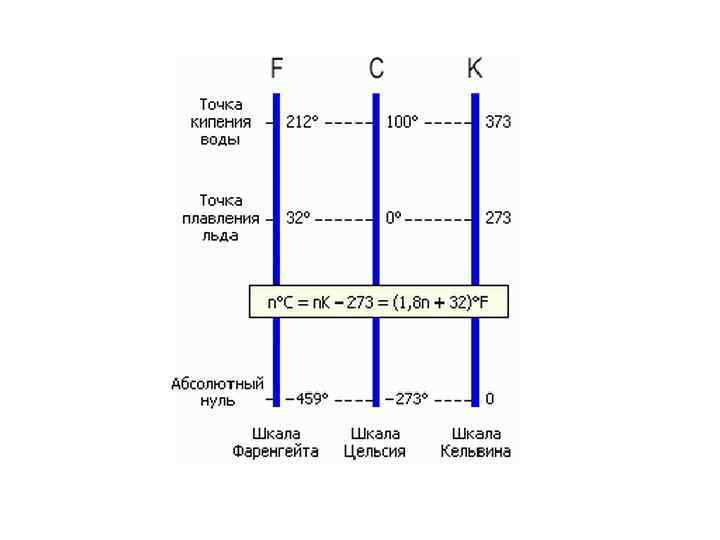

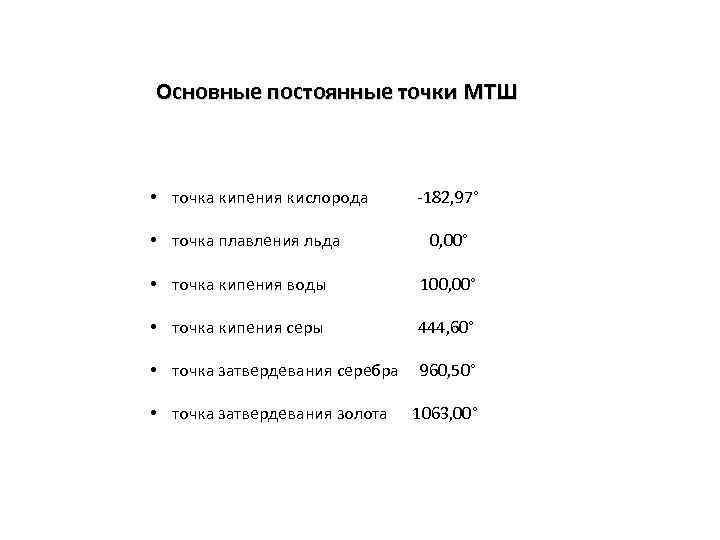

Основные постоянные точки МТШ • точка кипения кислорода -182, 97° • точка плавления льда 0, 00° • точка кипения воды 100, 00° • точка кипения серы 444, 60° • точка затвердевания серебра 960, 50° • точка затвердевания золота 1063, 00°

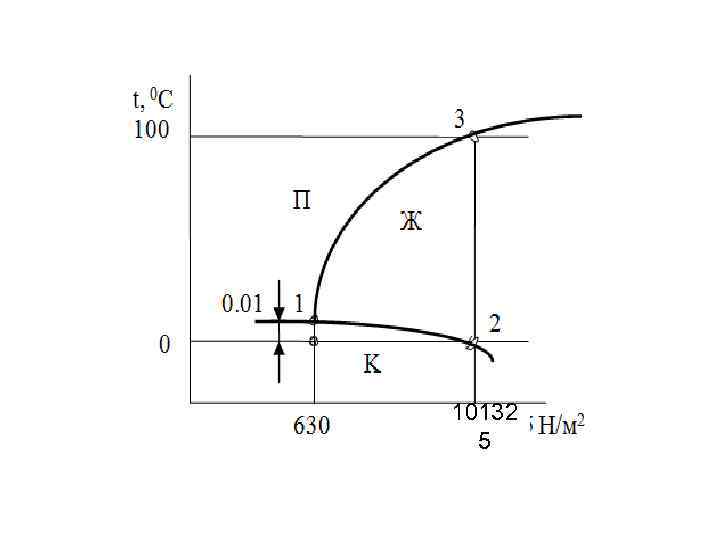

10132 5

МТШ • • • точка кипения кислорода -182, 97° точка плавления льда 0, 00° точка кипения воды 100, 00° точка кипения серы 444, 60° точка затвердевания серебра 960, 50° точка затвердевания золота 1063, 00° МПТШ • тройная точка водорода Н 2 • кипения водорода Н 2 при давлении 33330. 6 Па • кипения водорода Н 2 • кипения неона • тройная точка кислорода • кипения кислорода • тройная точка воды что соответствует 0. 01°С. • кипения воды что соответствует 100 °С. • затвердевания Zn • затвердевания Ag • затвердевания Au 13. 810 К 17. 042 К 20. 280 К 27. 108 К 54. 361 К 90. 188 К 273. 160 К, 373. 150 К, 692. 730 К 1235. 080 К 1337. 560 К

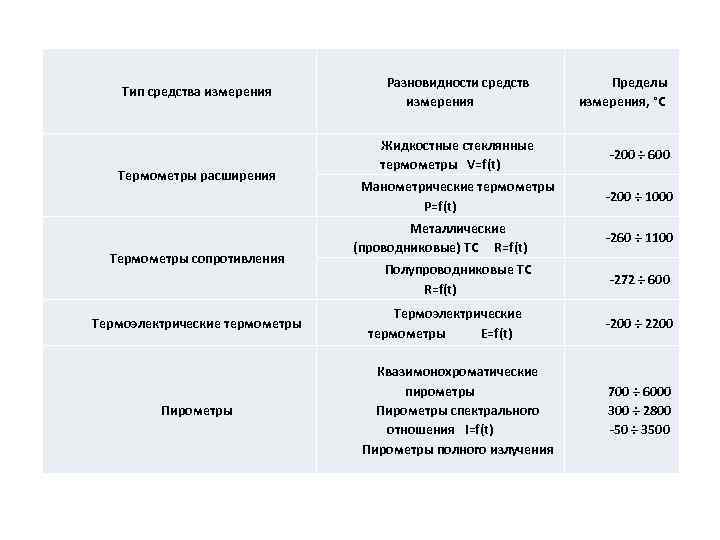

Тип средства измерения Термометры расширения Термометры сопротивления Термоэлектрические термометры Пирометры Разновидности средств измерения Пределы измерения, °С Жидкостные стеклянные термометры V=f(t) -200 ÷ 600 Манометрические термометры P=f(t) -200 ÷ 1000 Металлические (проводниковые) ТС R=f(t) -260 ÷ 1100 Полупроводниковые ТС R=f(t) -272 ÷ 600 Термоэлектрические термометры E=f(t) Квазимонохроматические пирометры Пирометры спектрального отношения I=f(t) Пирометры полного излучения -200 ÷ 2200 700 ÷ 6000 300 ÷ 2800 -50 ÷ 3500

Жидкостные стеклянные термометры

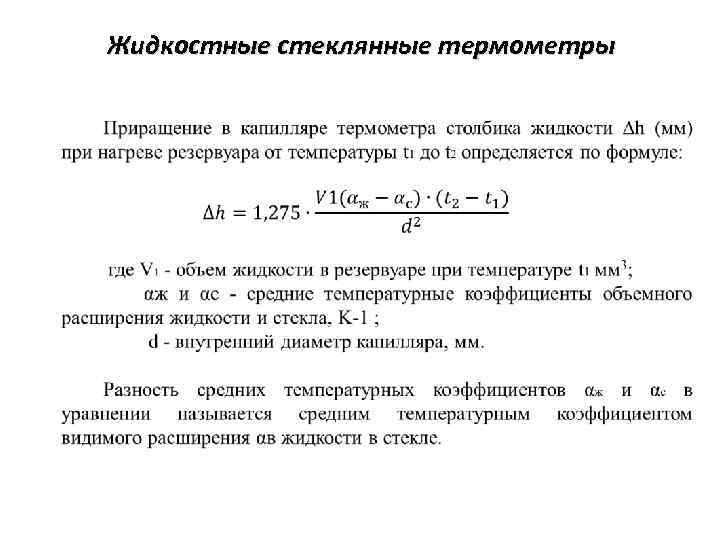

Жидкостные стеклянные термометры

Установка ртутного термометра в защитной гильзе

Термометрические жидкости Средняя температура, °С Пределы измерения, °С Жидкость Средний температурный коэффициент объемного расширения, 10 5 К 1 затвердева ния кипения нижний верхний действительный видимый Ртуть 38, 9 356, 6 35 600 18 16 Толуол 97, 2 109, 8 90 200 109 107 Этиловый спирт 114, 5 78, 0 80 70 105 103 Керосин – До 352 60 200 95 93 Петролейный эфир – До 70 120 25 152 150 Пентан 200 36 200 20 92 90

Манометрический термометр 3 1 2

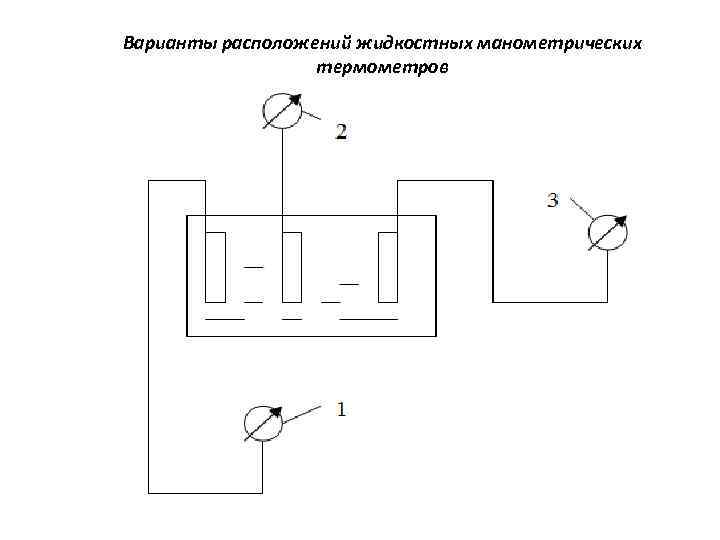

Варианты расположений жидкостных манометрических термометров

Дилатометрические термометры Средние температурные коэффициенты линейного расширения материалов Материал α· 10 -4 , К-1 Алюминий 24 Железо 12, 5 Латунь 18, 5 Фарфор 3, 5

Дилатометрические термометры стержневой пластинчатый

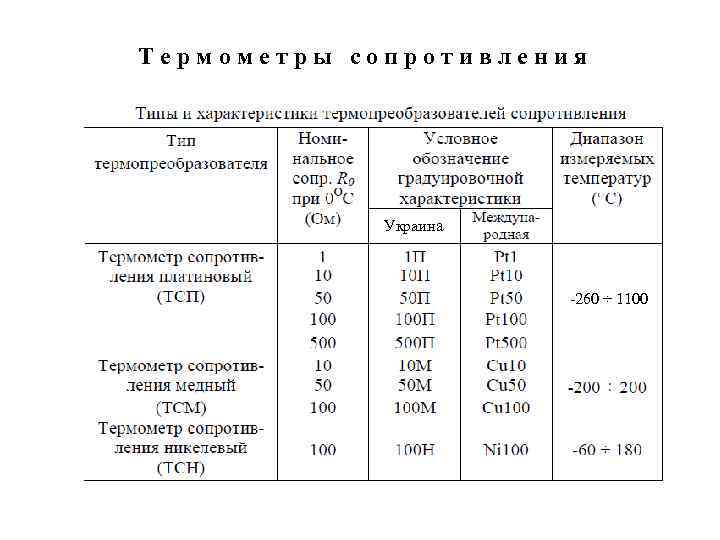

Термометры сопротивления Украина -260 ÷ 1100

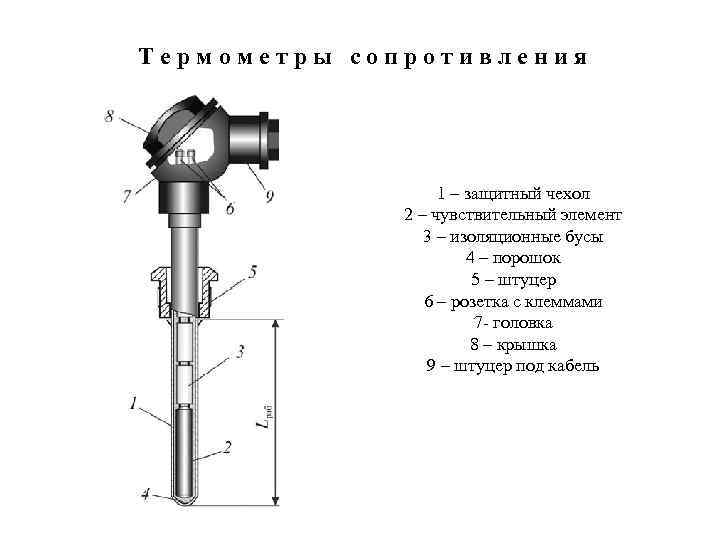

Термометры сопротивления 1 – защитный чехол 2 – чувствительный элемент 3 – изоляционные бусы 4 – порошок 5 – штуцер 6 – розетка с клеммами 7 - головка 8 – крышка 9 – штуцер под кабель

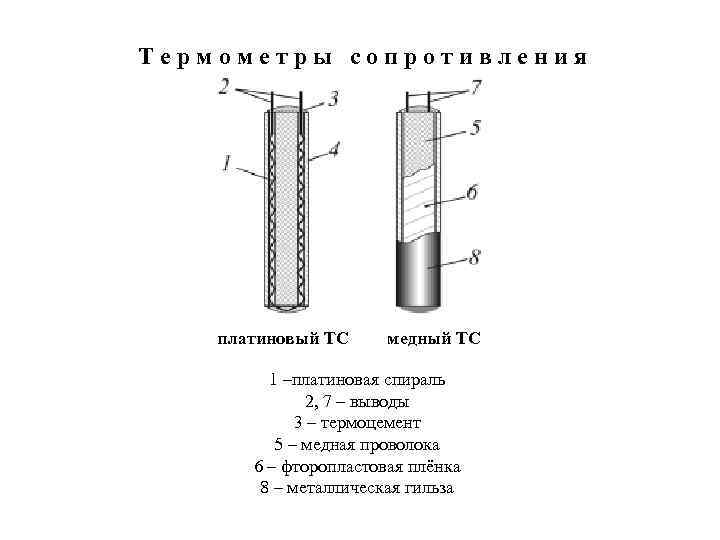

Термометры сопротивления платиновый ТС медный ТС 1 –платиновая спираль 2, 7 – выводы 3 – термоцемент 5 – медная проволока 6 – фторопластовая плёнка 8 – металлическая гильза

Вторичные приборы, работающие в комплекте с ТС Логометр 1 – неподвижный сердечник 3 – рабочая рамка 2 – компенсирующая рамка 4 магнит

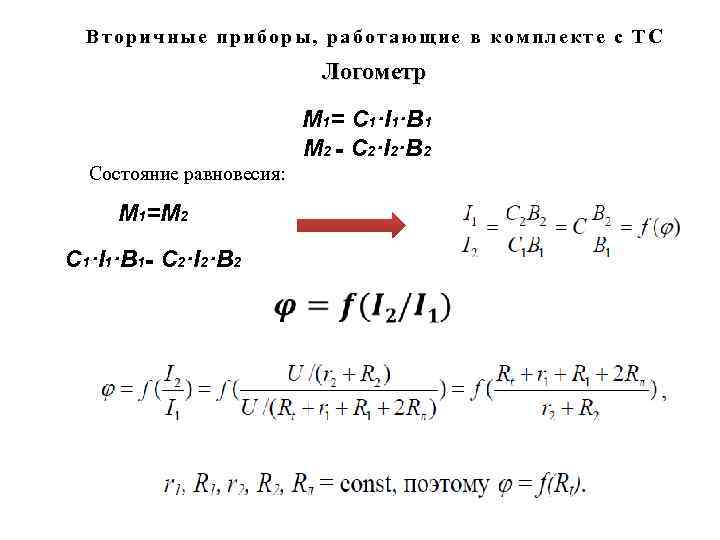

Вторичные приборы, работающие в комплекте с ТС Логометр M 1= C 1·I 1·B 1 M 2 = C 2·I 2·B 2 Состояние равновесия: M 1=M 2 C 1·I 1·B 1= C 2·I 2·B 2

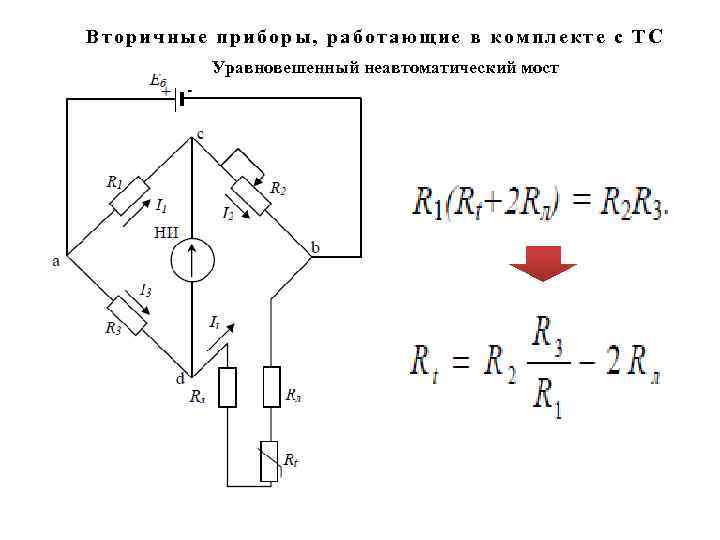

Вторичные приборы, работающие в комплекте с ТС Уравновешенный неавтоматический мост

Вторичные приборы, работающие в комплекте с ТС Трёхпроводная схема подключения ТС к уравновешенному мосту

Вторичные приборы, работающие в комплекте с ТС Четырёхпроводная схема подключения ТС

Вторичные приборы, работающие в комплекте с ТС Автоматический уравновешенный мост Rp – реохорд Rш – шунт реохорда Rп – резистор для подгонки Rпр резисторы R 1 мостовой схемы R 2 R 3 Rб – резистор балластный Rд – резистор добавочный Rt – ТС Rл – резистор для подгонки сопротивления соединит. линии m, n – положения движка реохорда правее и левее точки d

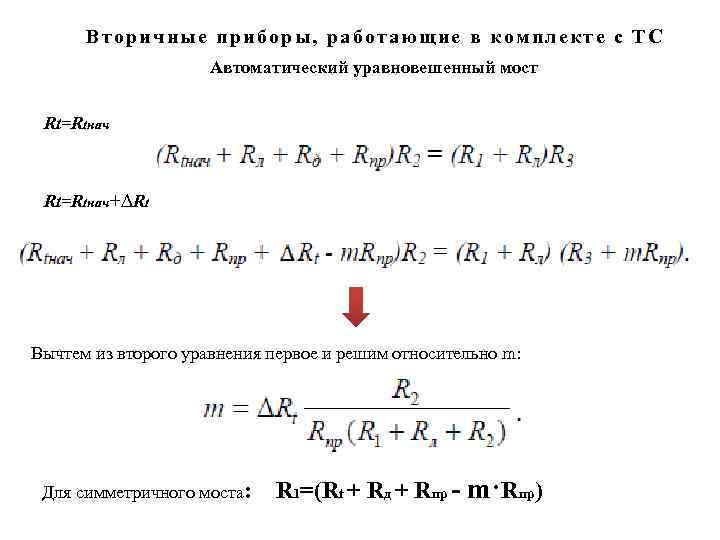

Вторичные приборы, работающие в комплекте с ТС Автоматический уравновешенный мост Rt=Rtнач+∆Rt Вычтем из второго уравнения первое и решим относительно m: Для симметричного моста: R 1=(Rt + Rд + Rпр m·Rпр)

Термоэлектрические термометры

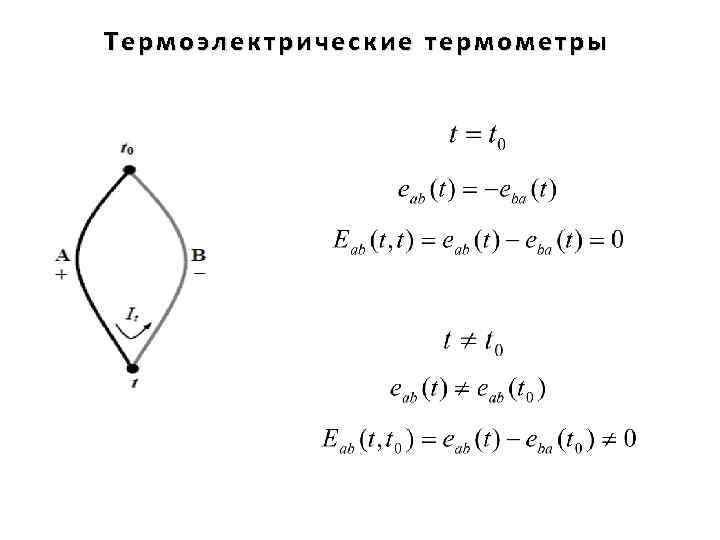

Термоэлектрические термометры

Подключение измерительного прибора в цепь термопары Максимальная температура кратковременного режима работы, °С Тип термопары термоэлектрического термометра Обозначение новое (старое) Рабочий диапазон длительного режима работы, °С Медь-копелевая Медь-медноникелевая Железо-медноникелевая – Т J – 200 ÷ + 100 – 200 ÷ + 400 – 200 ÷ + 700 – – 900 Хромель-копелевая L (ХК) – 50 ÷ + 600 800 Никельхром-медноникелевая Никельхромникельалюминиевая (хромельалюмелевая) Платинородий (10 %) - платиновая Платинородий (30 %) - платинородиевая (6 %) Вольфрамрений (5 %) - вольфрамрениевая (20 %) E – 100 ÷ + 700 900 К (ХА) – 200 ÷ + 1000 1300 S (ПП) 0 ÷ + 1300 1600 B (ПР) 300 ÷ + 1600 1800 (ВР) 0 ÷ + 2200 2500

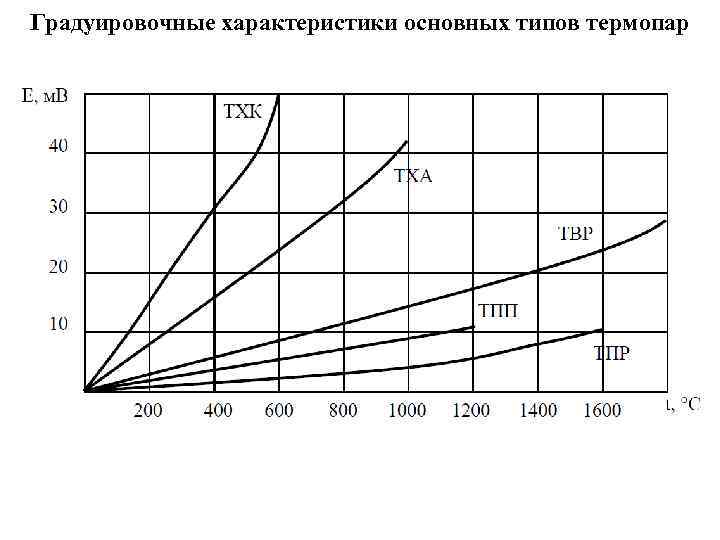

Градуировочные характеристики основных типов термопар

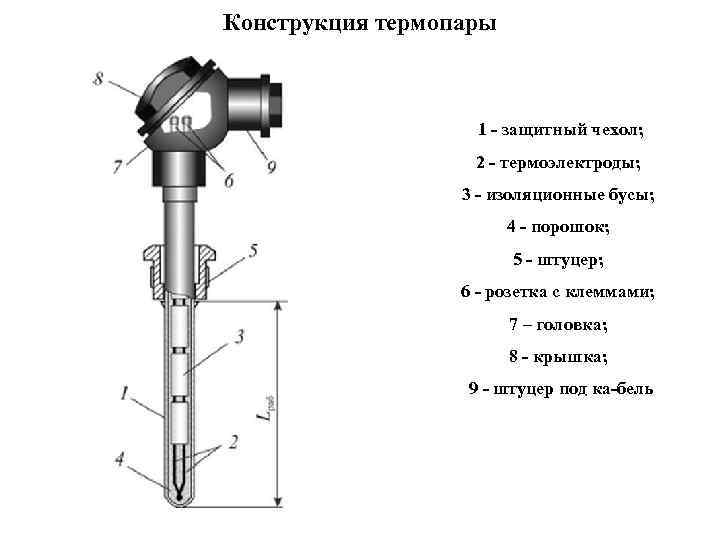

Конструкция термопары 1 защитный чехол; 2 термоэлектроды; 3 изоляционные бусы; 4 порошок; 5 штуцер; 6 розетка с клеммами; 7 – головка; 8 крышка; 9 штуцер под ка бель

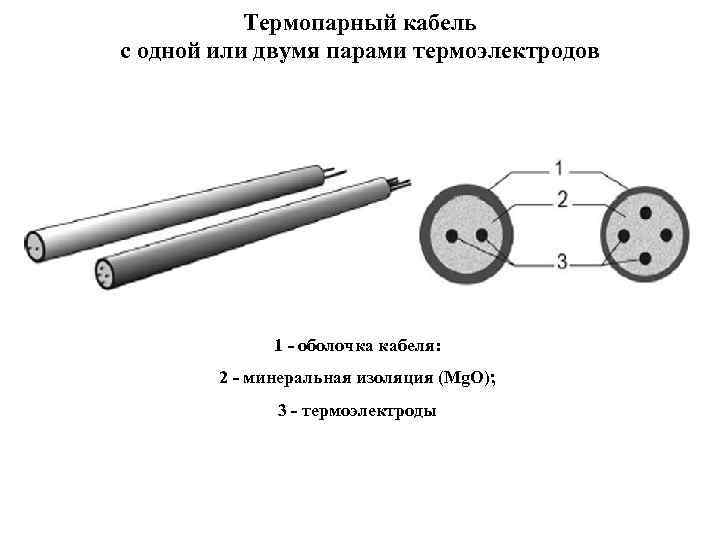

Термопарный кабель с одной или двумя парами термоэлектродов 1 оболочка кабеля: 2 минеральная изоляция (Mg. O); 3 термоэлектроды

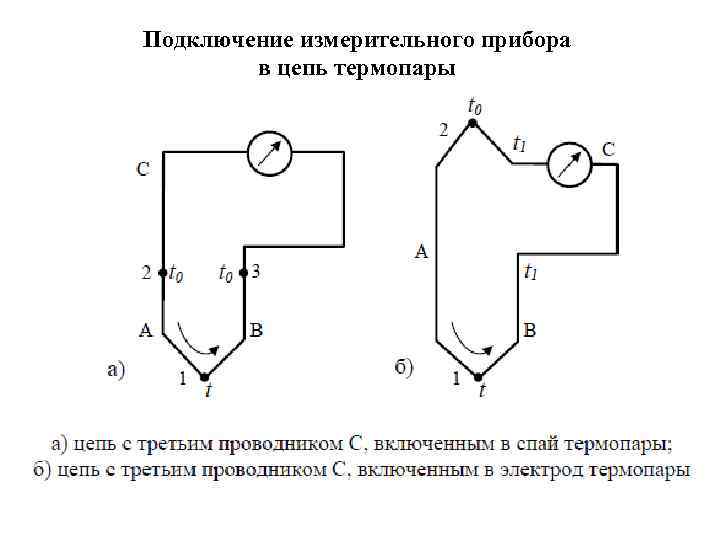

Подключение измерительного прибора в цепь термопары

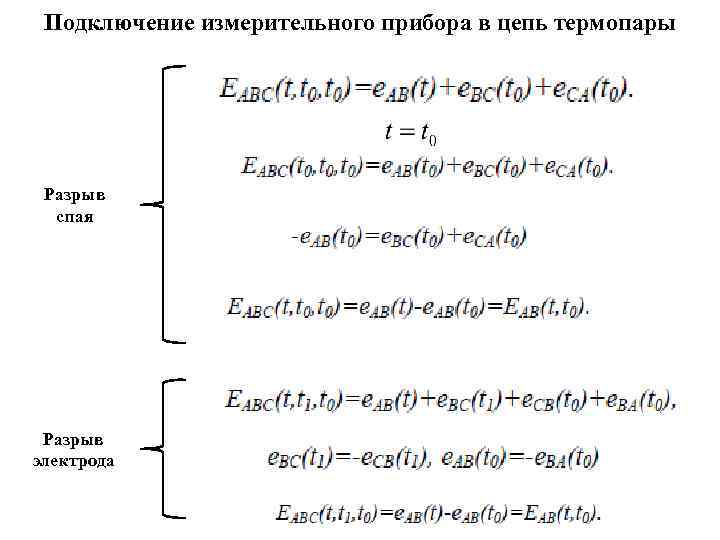

Подключение измерительного прибора в цепь термопары Разрыв спая Разрыв электрода

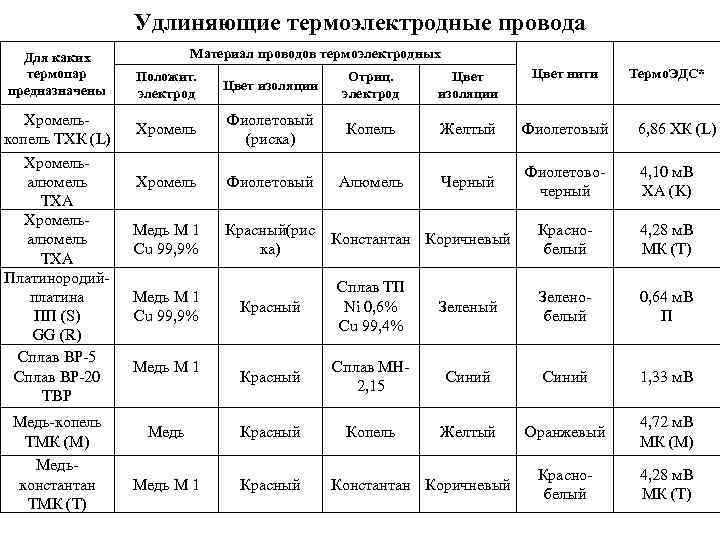

Удлиняющие термоэлектродные провода Для каких термопар предназначены Хромелькопель ТХК (L) Хромельалюмель ТХА Платинородийплатина ПП (S) GG (R) Сплав ВР-5 Сплав ВР-20 ТВР Медь-копель ТМК (M) Медьконстантан ТМК (T) Материал проводов термоэлектродных Положит. электрод Цвет изоляции Отриц. электрод Цвет изоляции Цвет нити Хромель Фиолетовый (риска) Копель Желтый Фиолетовый 6, 86 ХК (L) Хромель Фиолетовый Алюмель Черный Фиолетовочерный 4, 10 м. В ХА (K) Медь М 1 Cu 99, 9% Красный(рис Константан Коричневый ка) Краснобелый 4, 28 м. В МК (T) Медь М 1 Cu 99, 9% Красный Сплав ТП Ni 0, 6% Cu 99, 4% Зеленый Зеленобелый 0, 64 м. В П Медь М 1 Красный Сплав МН 2, 15 Синий 1, 33 м. В Медь Красный Копель Желтый Оранжевый 4, 72 м. В МК (M) Медь М 1 Красный Краснобелый 4, 28 м. В МК (T) Константан Коричневый Термо. ЭДС*

Удлиняющие термоэлектродные провода

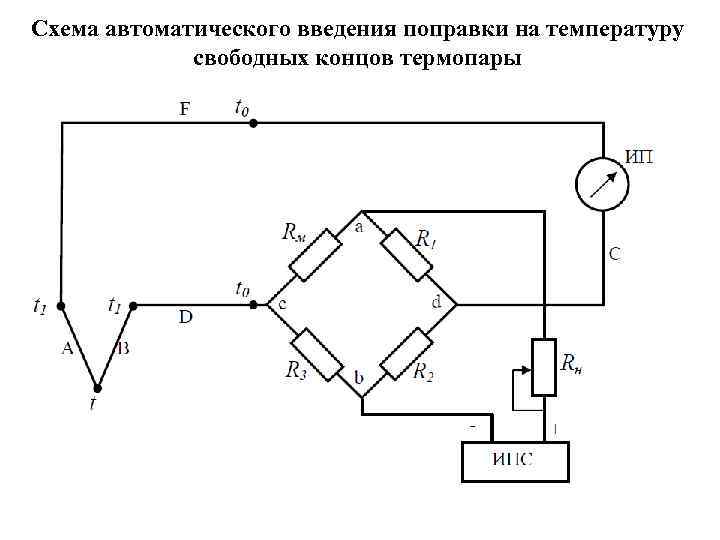

Схема автоматического введения поправки на температуру свободных концов термопары

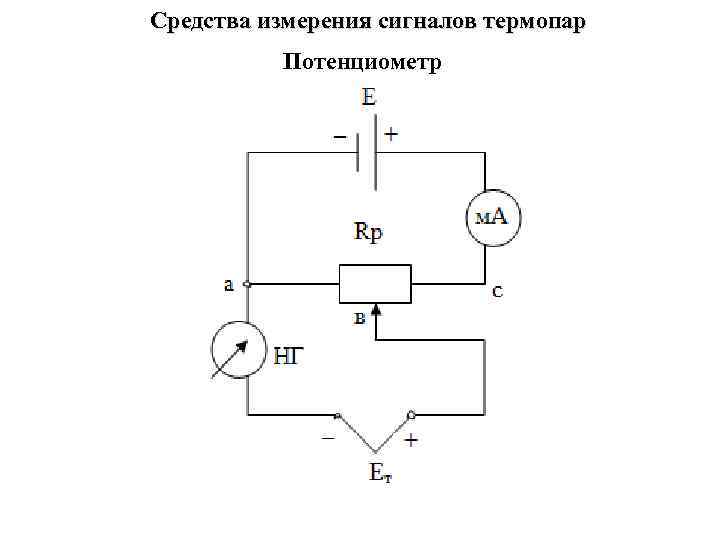

Средства измерения сигналов термопар Потенциометр

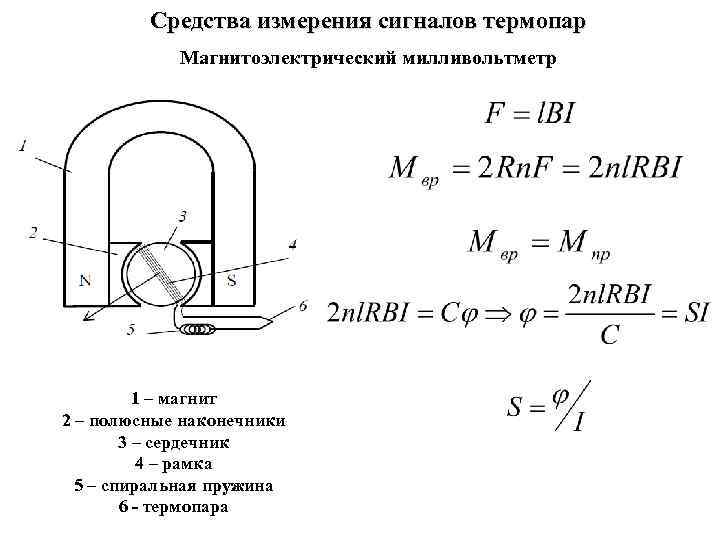

Средства измерения сигналов термопар Магнитоэлектрический милливольтметр 1 – магнит 2 – полюсные наконечники 3 – сердечник 4 – рамка 5 – спиральная пружина 6 термопара

Средства измерения сигналов термопар Нормирующие преобразователи термо ЭДС.

Средства измерения сигналов термопар Структурная схема микропроцессорного модуля аналогового ввода ADAM 4011 У у

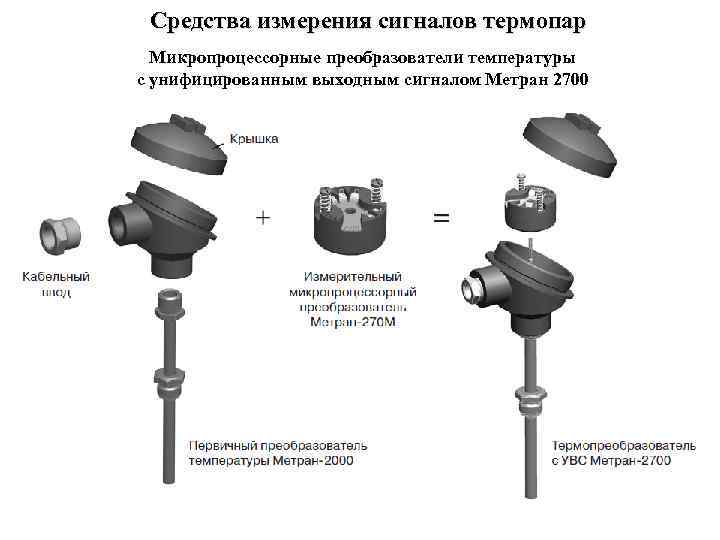

Средства измерения сигналов термопар Микропроцессорные преобразователи температуры с унифицированным выходным сигналом Метран 2700

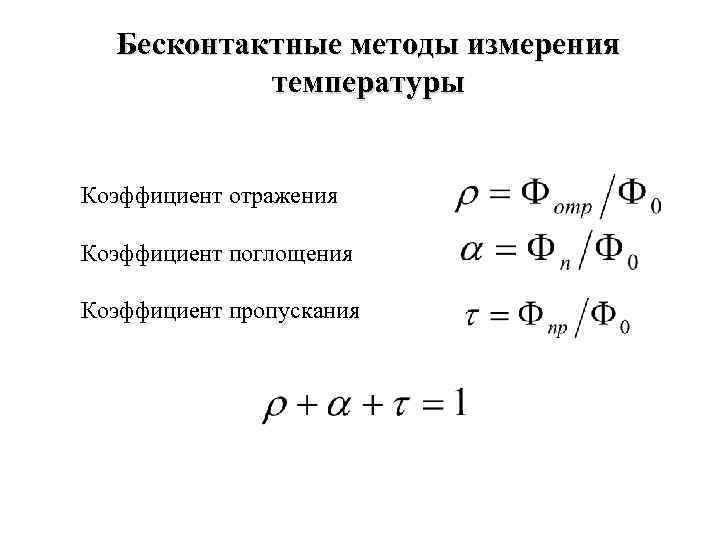

Бесконтактные методы измерения температуры Коэффициент отражения Коэффициент поглощения Коэффициент пропускания

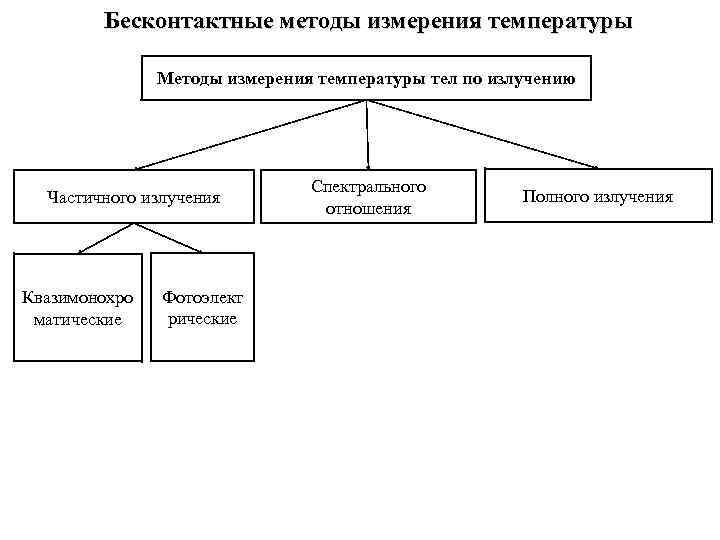

Бесконтактные методы измерения температуры Методы измерения температуры тел по излучению Частичного излучения Квазимонохро матические Фотоэлект рические Спектрального отношения Полного излучения

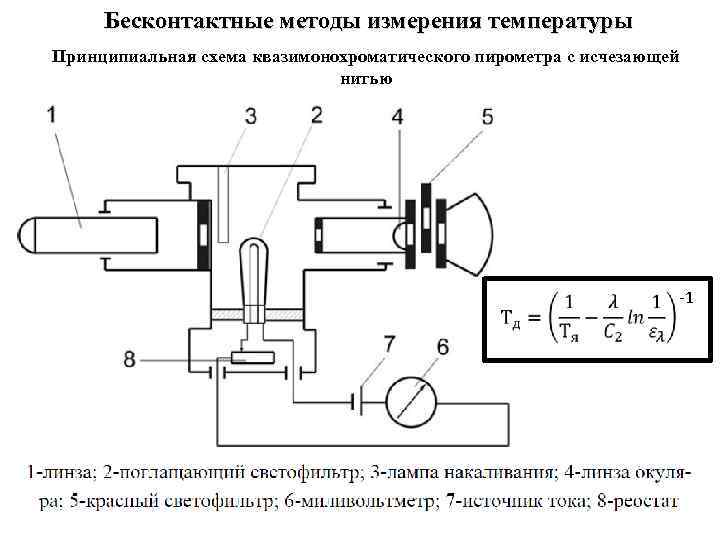

Бесконтактные методы измерения температуры Принципиальная схема квазимонохроматического пирометра с исчезающей нитью -1

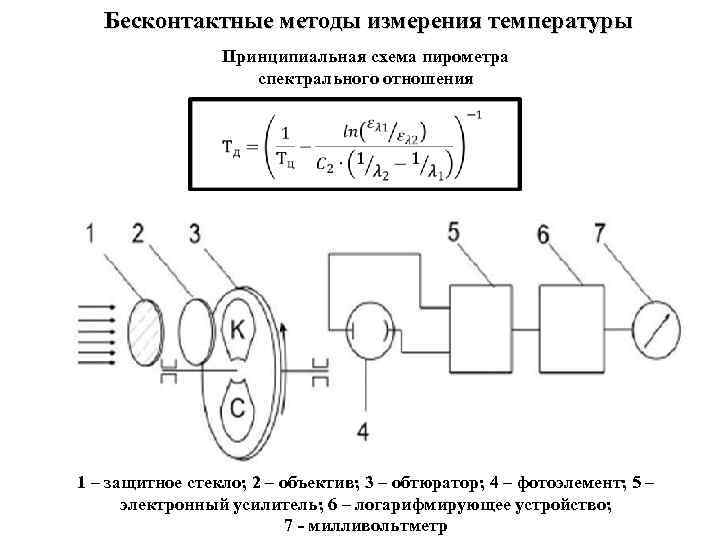

Бесконтактные методы измерения температуры Принципиальная схема пирометра спектрального отношения 1 – защитное стекло; 2 – объектив; 3 – обтюратор; 4 – фотоэлемент; 5 – электронный усилитель; 6 – логарифмирующее устройство; 7 милливольтметр

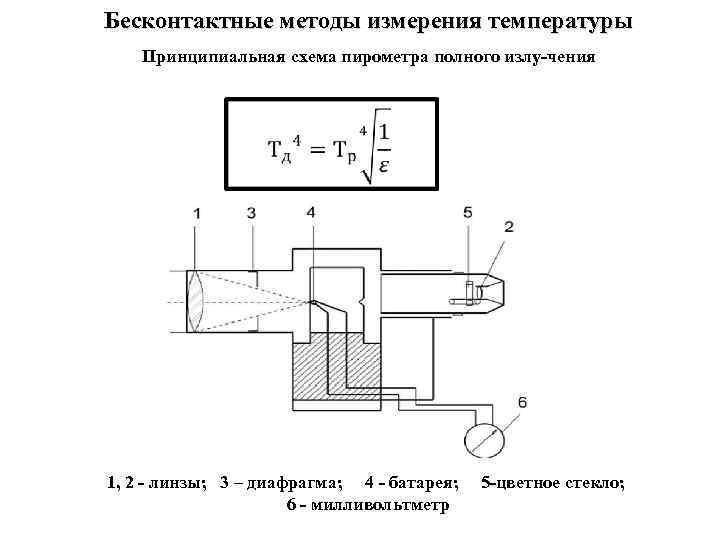

Бесконтактные методы измерения температуры Принципиальная схема пирометра полного излу чения 1, 2 линзы; 3 – диафрагма; 4 батарея; 6 милливольтметр 5 цветное стекло;

Бесконтактные методы измерения температуры
