ИЗМЕРЕНИЕ СОСТАВА И ФИЗИКОХИМИЧЕСКИХ СВОЙСТВ ТЕХНОЛОГИЧЕСКИХ СРЕД

ИЗМЕРЕНИЕ СОСТАВА И ФИЗИКОХИМИЧЕСКИХ СВОЙСТВ ТЕХНОЛОГИЧЕСКИХ СРЕД

ПЛОТНОСТЬ Абсолютная Относительная Жидкость: отношение ее плотности, взятой при нормальной температуре (20 °С), к плотности дистиллированной воды при температуре 4 °С Газ: отношение его плотности к плотности сухого воздуха, взятых при нормальных условиях (температура 20 0 С и давление 760 мм рт. ст. )

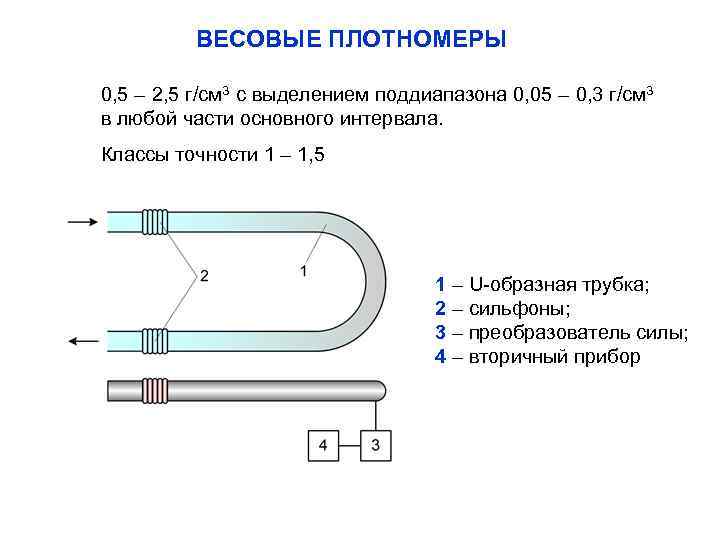

ВЕСОВЫЕ ПЛОТНОМЕРЫ 0, 5 – 2, 5 г/см 3 с выделением поддиапазона 0, 05 – 0, 3 г/см 3 в любой части основного интервала. Классы точности 1 – 1, 5 1 – U-образная трубка; 2 – сильфоны; 3 – преобразователь силы; 4 – вторичный прибор

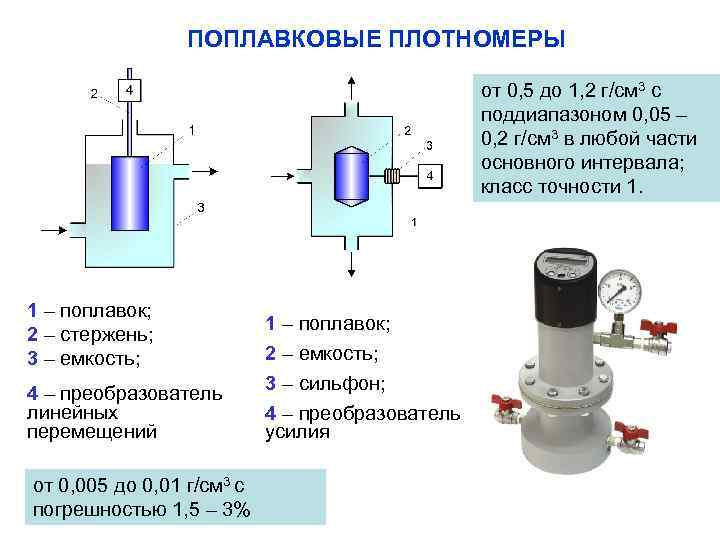

ПОПЛАВКОВЫЕ ПЛОТНОМЕРЫ от 0, 5 до 1, 2 г/см 3 с поддиапазоном 0, 05 – 0, 2 г/см 3 в любой части основного интервала; класс точности 1. 1 – поплавок; 2 – стержень; 3 – емкость; 4 – преобразователь линейных перемещений от 0, 005 до 0, 01 г/см 3 с погрешностью 1, 5 – 3% 1 – поплавок; 2 – емкость; 3 – сильфон; 4 – преобразователь усилия

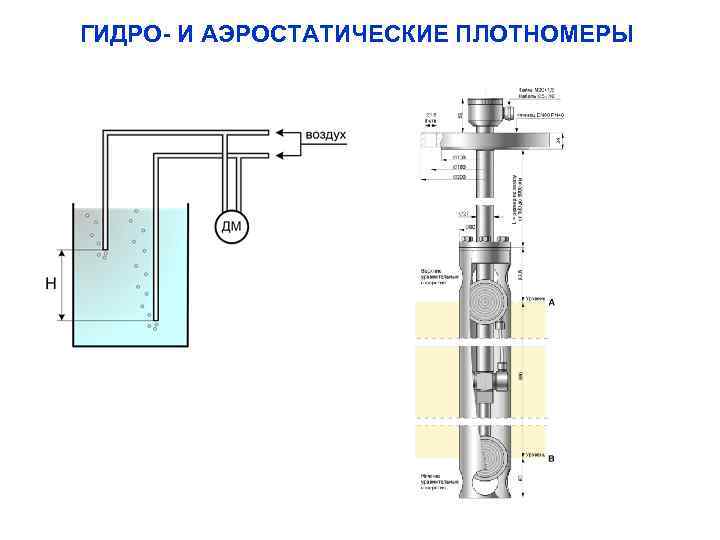

ГИДРО- И АЭРОСТАТИЧЕСКИЕ ПЛОТНОМЕРЫ

QГ/QB=2. . . 3 1 – измерительная камера; 2, 3, 4 – трубки; 5 - регистратор

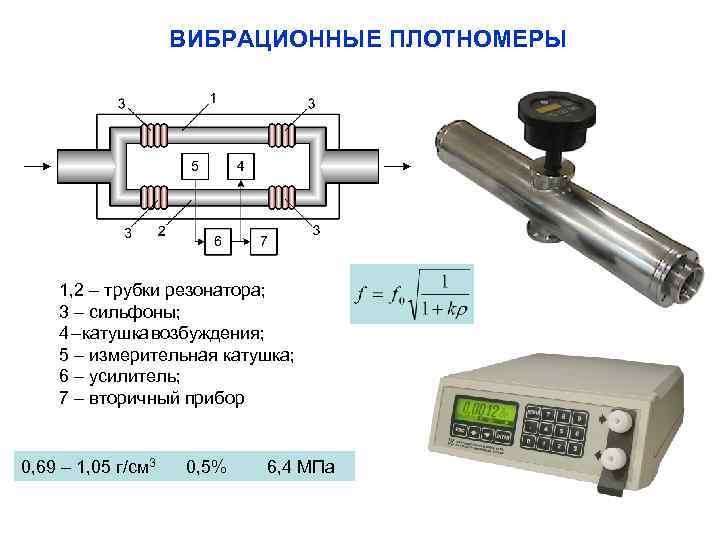

ВИБРАЦИОННЫЕ ПЛОТНОМЕРЫ 1, 2 – трубки резонатора; 3 – сильфоны; 4 – катушка возбуждения; 5 – измерительная катушка; 6 – усилитель; 7 – вторичный прибор 0, 69 – 1, 05 г/см 3 0, 5% 6, 4 МПа

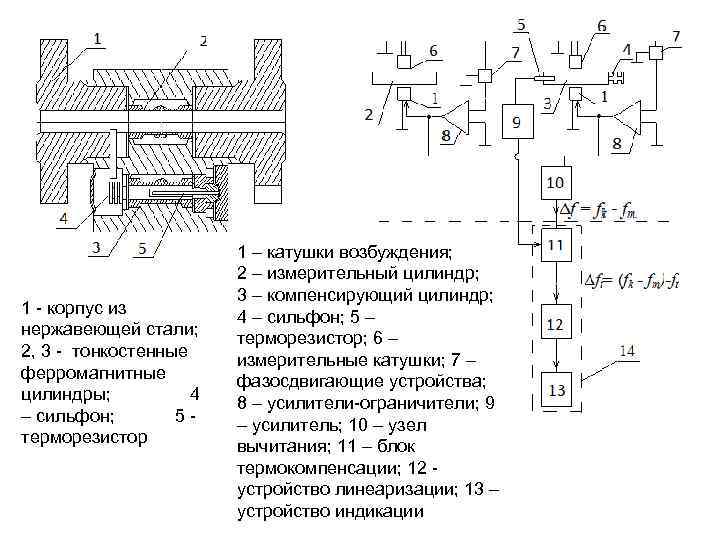

1 - корпус из нержавеющей стали; 2, 3 - тонкостенные ферромагнитные цилиндры; 4 – сильфон; 5 терморезистор 1 – катушки возбуждения; 2 – измерительный цилиндр; 3 – компенсирующий цилиндр; 4 – сильфон; 5 – терморезистор; 6 – измерительные катушки; 7 – фазосдвигающие устройства; 8 – усилители-ограничители; 9 – усилитель; 10 – узел вычитания; 11 – блок термокомпенсации; 12 устройство линеаризации; 13 – устройство индикации

ВЯЗКОСТЬ динамическая η (Па∙с, П (пуаз)) 1 П = 10 -1 Па∙с; 1 Ст = 10 -4 м 2/с кинематическая ν (м 2/с, Ст (стокс)) условная (градусы ВУ) Механизм образования вязкости в жидкостях в газах Δрх/Δt=F – сила сопротивления движению. Она зависит от массы молекул, их концентрации (частота переноса импульсов) и температуры(скорость молекул)

КАПИЛЛЯРНЫЕ ВИСКОЗИМЕТРЫ 1 – змеевик; 2 – термостат; 3 – капилляр; Н – насос; ДМ – дифманометр Диапазон измерений от 0 – 2 до 0 – 1000 с. П Класс точности 1, 5 – 2, 5 (в зависимости от диапазона измерений)

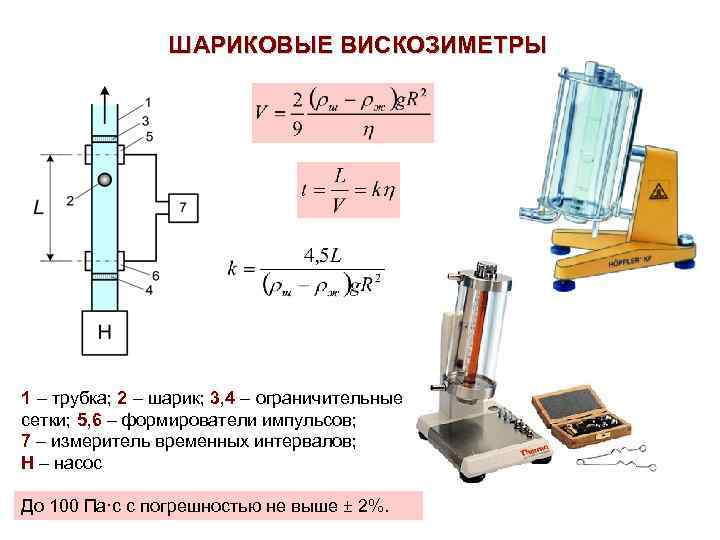

ШАРИКОВЫЕ ВИСКОЗИМЕТРЫ 1 – трубка; 2 – шарик; 3, 4 – ограничительные сетки; 5, 6 – формирователи импульсов; 7 – измеритель временных интервалов; Н – насос До 100 Па·с с погрешностью не выше ± 2%.

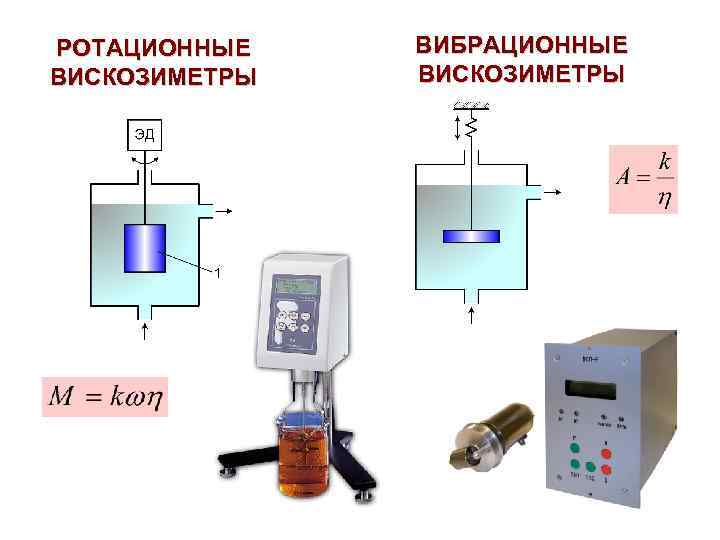

РОТАЦИОННЫЕ ВИСКОЗИМЕТРЫ ВИБРАЦИОННЫЕ ВИСКОЗИМЕТРЫ

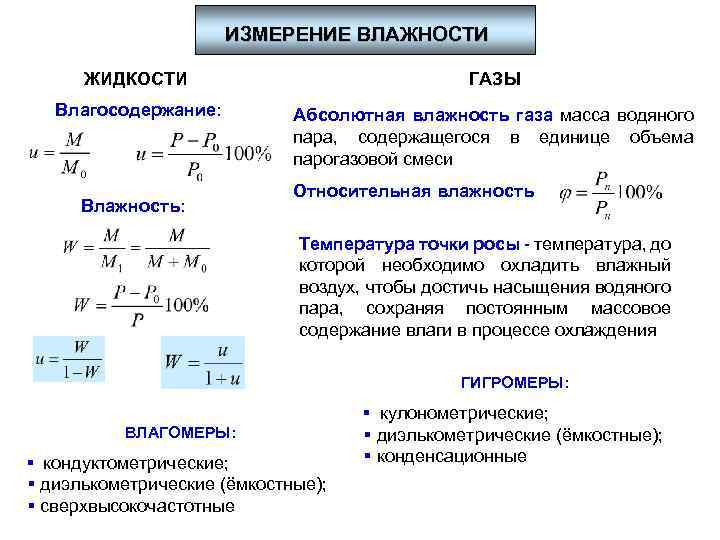

ИЗМЕРЕНИЕ ВЛАЖНОСТИ ЖИДКОСТИ ГАЗЫ Влагосодержание: Абсолютная влажность газа масса водяного пара, содержащегося в единице объема парогазовой смеси Влажность: Относительная влажность Температура точки росы - температура, до которой необходимо охладить влажный воздух, чтобы достичь насыщения водяного пара, сохраняя постоянным массовое содержание влаги в процессе охлаждения ГИГРОМЕРЫ: § кулонометрические; ВЛАГОМЕРЫ: § кондуктометрические; § диэлькометрические (ёмкостные); § сверхвысокочастотные § диэлькометрические (ёмкостные); § конденсационные

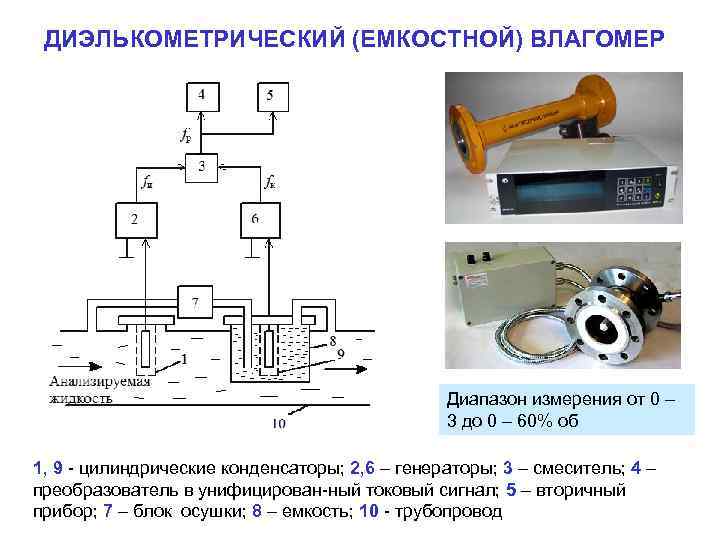

ДИЭЛЬКОМЕТРИЧЕСКИЙ (ЕМКОСТНОЙ) ВЛАГОМЕР Диапазон измерения от 0 – 3 до 0 – 60% об 1, 9 - цилиндрические конденсаторы; 2, 6 – генераторы; 3 – смеситель; 4 – преобразователь в унифицирован-ный токовый сигнал; 5 – вторичный прибор; 7 – блок осушки; 8 – емкость; 10 - трубопровод

КОНДУКТОМЕТРИЧЕСКИЕ ВЛАГОМЕРЫ СВЕРХВЫСОКОЧАСТОТНЫЕ ВЛАГОМЕРЫ 1 – генератор СВЧ; 2, 5 – волноводы; 3, 4 – антенны; 6 – измерительный блок Диапазон измерения 0 – 100%

КУЛОНОМЕТРИЧЕСКИЕ ГИГРОМЕТРЫ 1 – корпус; 2 – электрод родиевый общий; 3 – электрод родиевый рабочей части чувствительного элемента; 4 – электрод родиевый контрольной части чувствительного элемента; 5 – источник питания; 6 – отсчетное устройство Диапазон измерений от 10 -5 до 0, 1%.

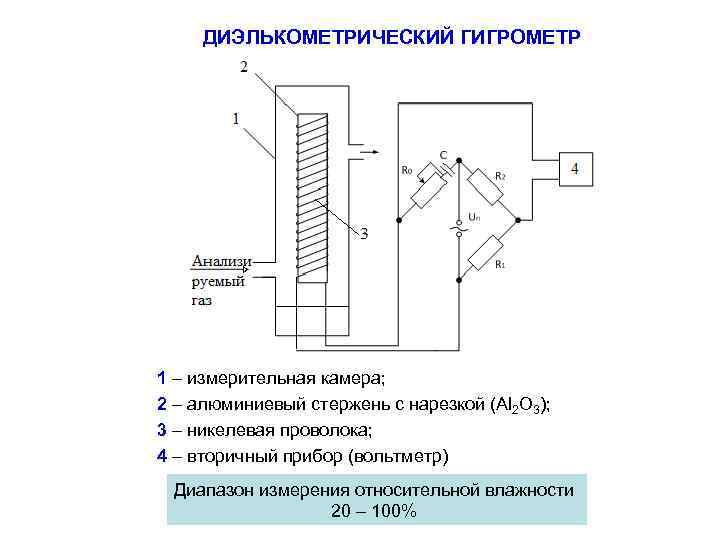

ДИЭЛЬКОМЕТРИЧЕСКИЙ ГИГРОМЕТР 1 – измерительная камера; 2 – алюминиевый стержень с нарезкой (Al 2 O 3); 3 – никелевая проволока; 4 – вторичный прибор (вольтметр) Диапазон измерения относительной влажности 20 – 100%

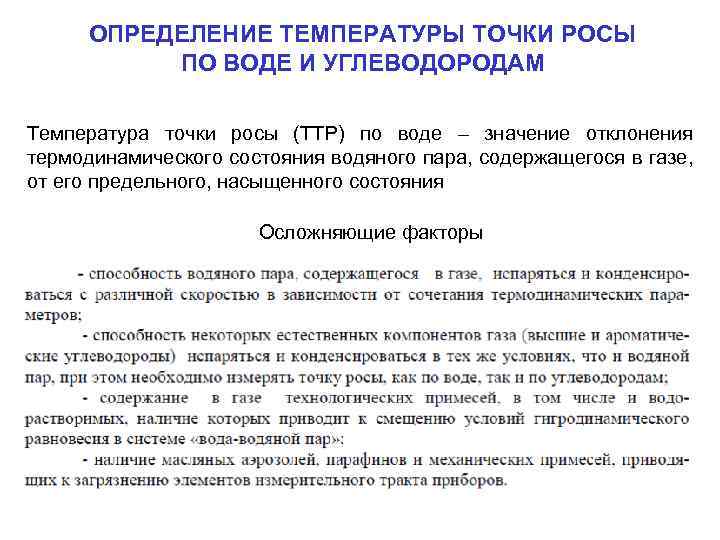

ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ ПО ВОДЕ И УГЛЕВОДОРОДАМ Температура точки росы (ТТР) по воде – значение отклонения термодинамического состояния водяного пара, содержащегося в газе, от его предельного, насыщенного состояния Осложняющие факторы

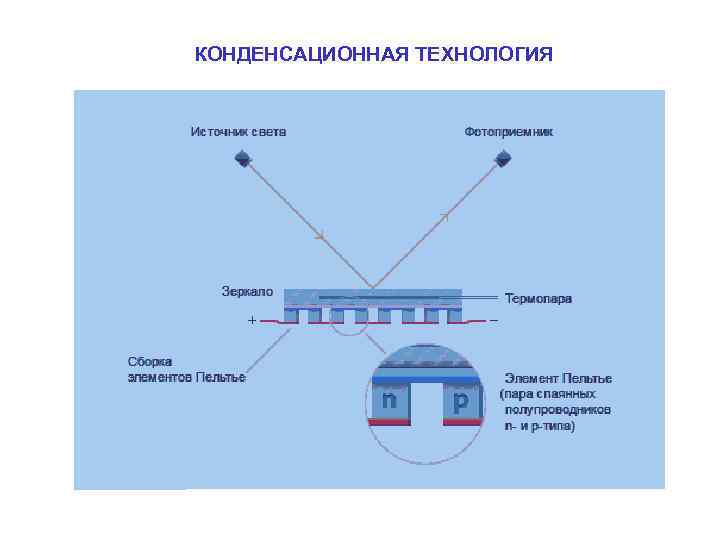

КОНДЕНСАЦИОННАЯ ТЕХНОЛОГИЯ

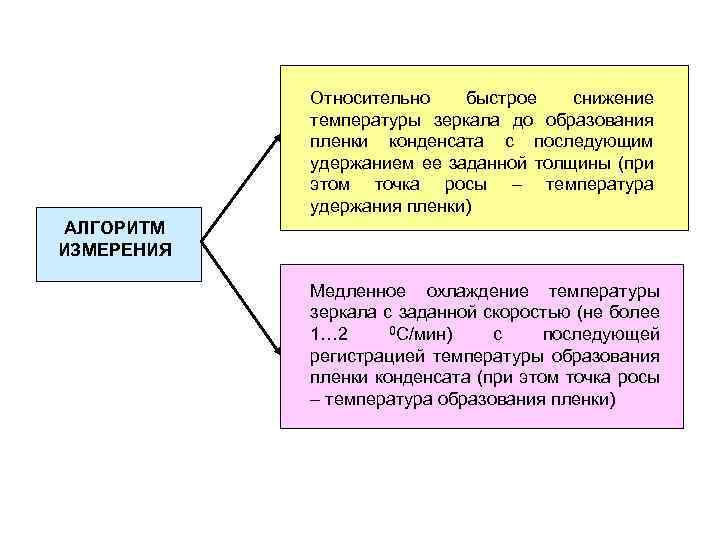

Относительно быстрое снижение температуры зеркала до образования пленки конденсата с последующим удержанием ее заданной толщины (при этом точка росы – температура удержания пленки) АЛГОРИТМ ИЗМЕРЕНИЯ Медленное охлаждение температуры зеркала с заданной скоростью (не более 0 С/мин) 1… 2 с последующей регистрацией температуры образования пленки конденсата (при этом точка росы – температура образования пленки)

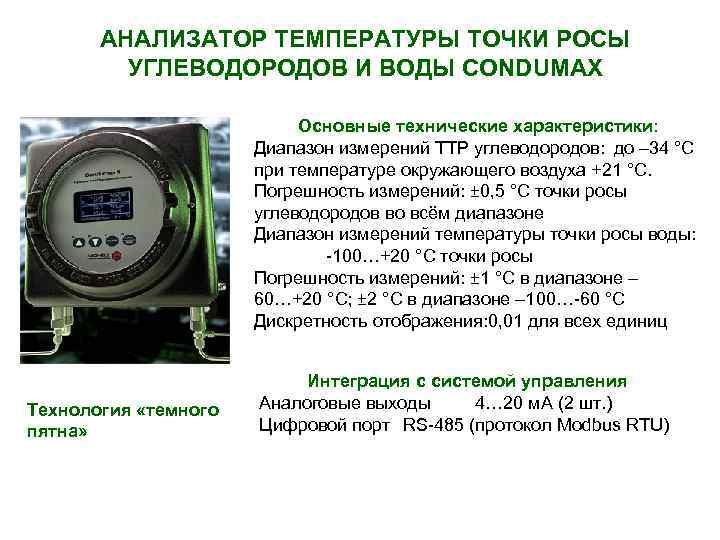

АНАЛИЗАТОР ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ УГЛЕВОДОРОДОВ И ВОДЫ CONDUMAX Основные технические характеристики: Диапазон измерений ТТР углеводородов: до – 34 °С при температуре окружающего воздуха +21 °С. Погрешность измерений: ± 0, 5 °С точки росы углеводородов во всём диапазоне Диапазон измерений температуры точки росы воды: -100…+20 °С точки росы Погрешность измерений: ± 1 °С в диапазоне – 60…+20 °С; ± 2 °С в диапазоне – 100…-60 °С Дискретность отображения: 0, 01 для всех единиц Технология «темного пятна» Интеграция с системой управления Аналоговые выходы 4… 20 м. А (2 шт. ) Цифровой порт RS-485 (протокол Modbus RTU)

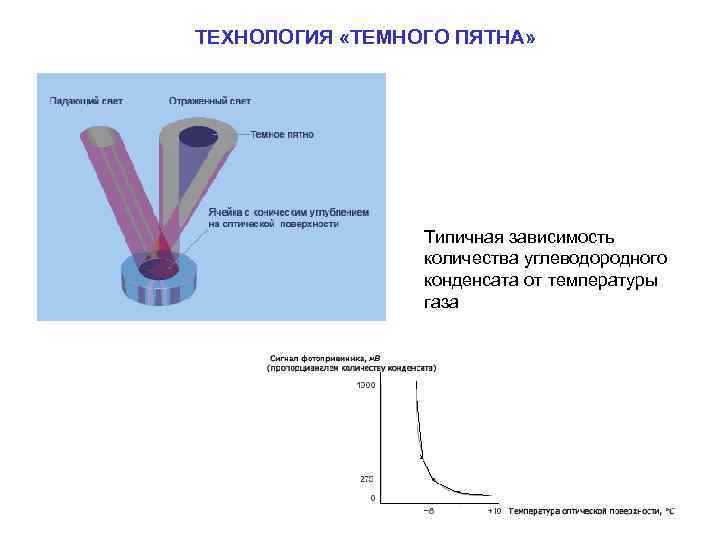

ТЕХНОЛОГИЯ «ТЕМНОГО ПЯТНА» Типичная зависимость количества углеводородного конденсата от температуры газа

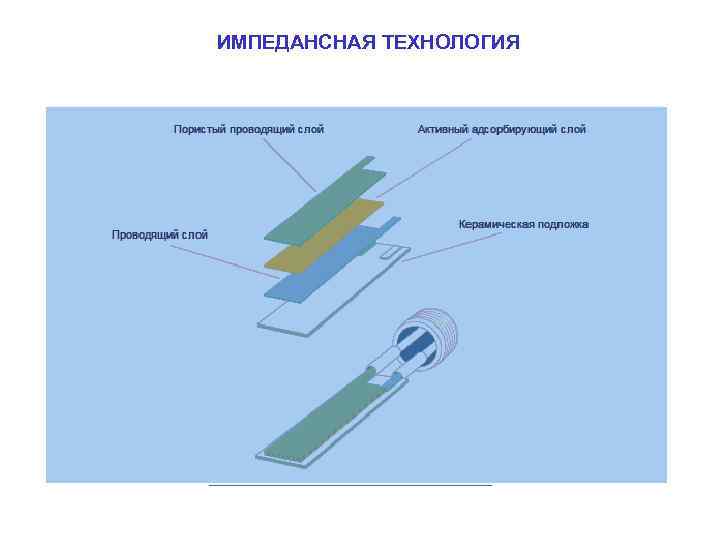

ИМПЕДАНСНАЯ ТЕХНОЛОГИЯ
