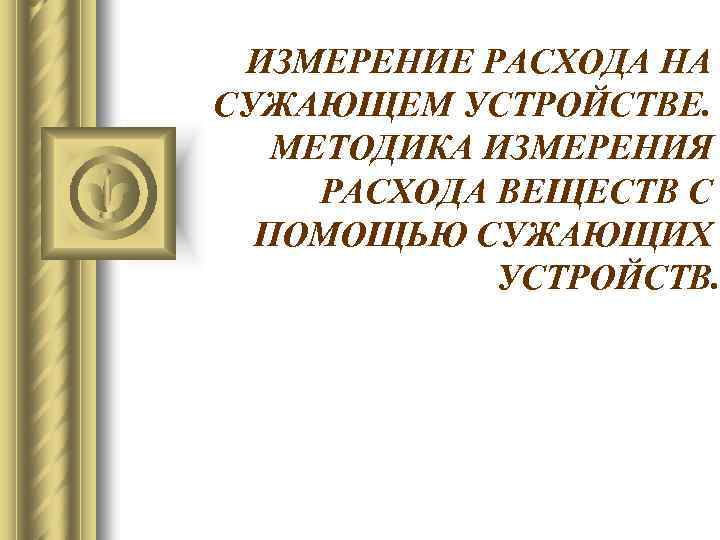

ИЗМЕРЕНИЕ РАСХОДА НА СУЖАЮЩЕМ УСТРОЙСТВЕ. МЕТОДИКА ИЗМЕРЕНИЯ РАСХОДА ВЕЩЕСТВ С ПОМОЩЬЮ СУЖАЮЩИХ УСТРОЙСТВ.

Прибор, измеряющий расход, т. е. количество вещества, проходящее в трубопроводах в единицу времени, называют расходомером. Преобразователь расхода — сужающее устройство. К стандартным (нормализованным) сужающим устройствам относятся диафрагмы, сопла и трубы Вентури. При установке сужающих устройств необходимо соблюдатьряд условий, существенно влияющих на погрешности измерения. Сужающие устройства должны располагаться перпендикулярно оси трубопровода, неперпендикулярность не должна превышать 1°. Ось сужающего устройства должна совпадать с осью трубопровода

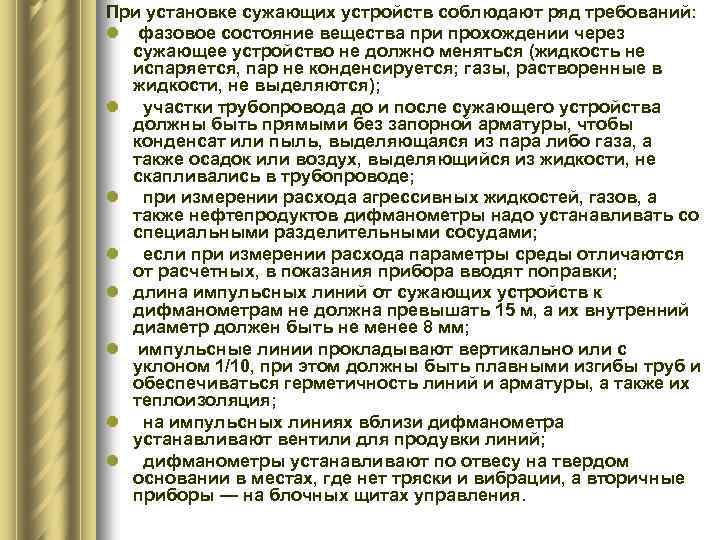

При установке сужающих устройств соблюдают ряд требований: l фазовое состояние вещества при прохождении через сужающее устройство не должно меняться (жидкость не испаряется, пар не конденсируется; газы, растворенные в жидкости, не выделяются); l участки трубопровода до и после сужающего устройства должны быть прямыми без запорной арматуры, чтобы конденсат или пыль, выделяющаяся из пара либо газа, а также осадок или воздух, выделяющийся из жидкости, не скапливались в трубопроводе; l при измерении расхода агрессивных жидкостей, газов, а также нефтепродуктов дифманометры надо устанавливать со специальными разделительными сосудами; l если при измерении расхода параметры среды отличаются от расчетных, в показания прибора вводят поправки; l длина импульсных линий от сужающих устройств к дифманометрам не должна превышать 15 м, а их внутренний диаметр должен быть не менее 8 мм; l импульсные линии прокладывают вертикально или с уклоном 1/10, при этом должны быть плавными изгибы труб и обеспечиваться герметичность линий и арматуры, а также их теплоизоляция; l на импульсных линиях вблизи дифманометра устанавливают вентили для продувки линий; l дифманометры устанавливают по отвесу на твердом основании в местах, где нет тряски и вибрации, а вторичные приборы — на блочных щитах управления.

При измерении расхода пара также необходимо использовать уравнительные сосуды, которые обеспечивают постоянство и одинаковую высоту уровней конденсата в обеих линиях. Трубы до сосудов покрывают тепловой изоляцией. Для удаления воздуха из линий дифманометры рекомендуется устанавливать ниже сужающего устройства, в противном случае ставят газосборники. При измерении расхода газа дифманометры располагают выше сужающего устройства, чтобы влага, выделяющаяся из газа, стекала в трубопровод. Если это не удается, в низких точках линий размещают сборники влаги с вентилями продувки. Кроме того, при измерении расхода горячих газов необходимо обеспечить одинаковую температуру в обеих линиях.

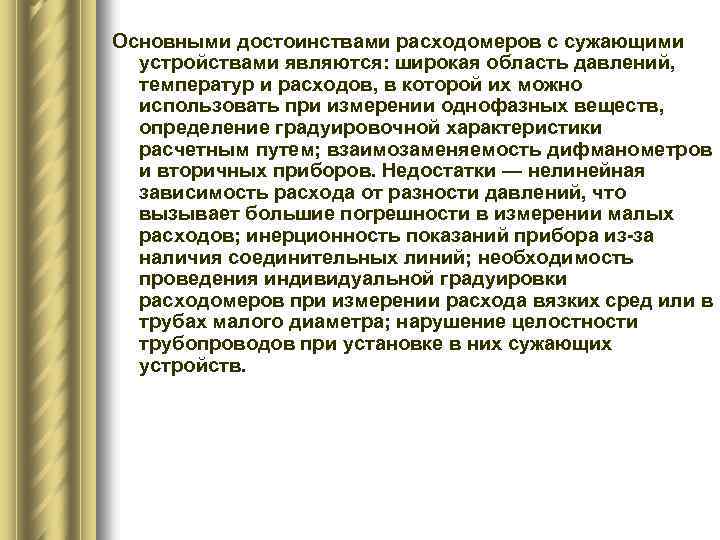

Основными достоинствами расходомеров с сужающими устройствами являются: широкая область давлений, температур и расходов, в которой их можно использовать при измерении однофазных веществ, определение градуировочной характеристики расчетным путем; взаимозаменяемость дифманометров и вторичных приборов. Недостатки — нелинейная зависимость расхода от разности давлений, что вызывает большие погрешности в измерении малых расходов; инерционность показаний прибора из-за наличия соединительных линий; необходимость проведения индивидуальной градуировки расходомеров при измерении расхода вязких сред или в трубах малого диаметра; нарушение целостности трубопроводов при установке в них сужающих устройств.
