Измерение расстояний перемещений скорости и формы Индивидуальные измерительные

Измерение расстояний, перемещений, скорости и формы Индивидуальные измерительные средства – ь низкая производительность, ограниченная точность, ь невозможность использования в сложных производственных условиях Области применения Ш Научные исследования и наладочные работы Ш Опытное и единичное производство Ш Метрологические работы Средства автоматического контроля и испытаний продукции ь высокая производительность и отсутствие практических ограничений по точности; ь возможность дистанционного контроля и измерения параметров удаленных объектов. Области применения Ш Научные исследования и наладочные работы Ш Опытное, единичное, мелко- и крупносерийное производство Ш Метрологические работы 1

Средства индивидуального контроля геометрических размеров и формы ь Измерительные линейки – -0, 5 мм ь Угловые меры и угольники, лекала ь Поверочные линейки и поверочные плиты – 0, 01 мм ь Штангенинструменты (штангенциркуль, штангельрейсмус и др. ) – 0, 05 мм ь Микрометры -0, 01 мм ь Индикаторы - 0, 01 мм ь Оптические линейки – 0, 005 мм ь Щупы, нутромеры, калибры - 0, 01 мм ь Концевые меры - 0, 001 мм ь Калибры - 0, 001 мм 2

Измерительные штангенинструменты 1. Штангенциркуль — универсальный инструмент, предназначенный для измерений с высокой точностью: наружных и внутренних размеров деталей и изделий; а также глубин отверстий. 2. Штангенрейсмас — имеет основание, нижняя поверхность которого является рабочей и соответствует нулевому отчёту по шкале. 3. Штангенглубиномер — прибор для измерения глубин отверстий, пазов, высоты уступов. 4. Штангензубомер — предназначается для измерения толщины зубьев. Штангенциркуль — универсальный инструмент, предназначенный для измерений с высокой точностью: наружных и внутренних размеров деталей и изделий; а также глубин отверстий. 3 3

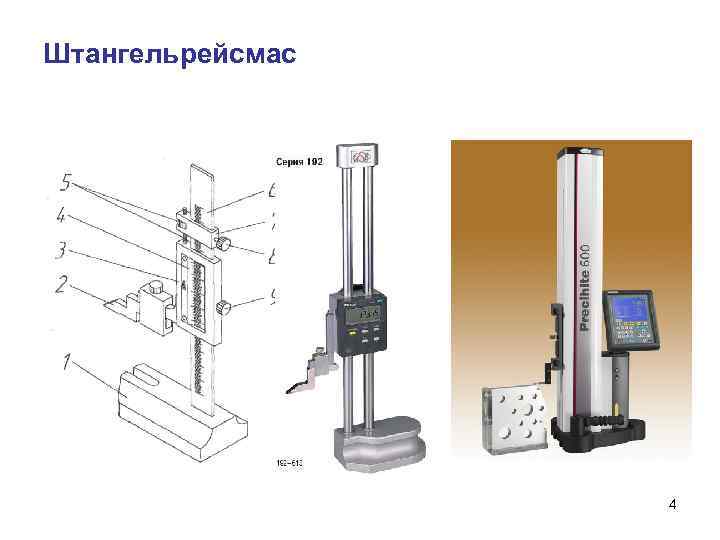

Штангельрейсмас 4

Микрометры Универсальный инструмент, предназначенный для измерений с высокой точностью в области малых размеров (до 1 мкм). В зависимости от конструкции микрометр измеряет охватываемые и охватывающие размеры. Используется для измерения сечения проводников и тонких листовых материалов. Микрометры могу быть ручными и настольными, в том числе с цифровым и стрелочным отсчётным устройством 5

Индикаторы Используются как самостоятельный измерительный прибор высокой точности (до 1 мкм) и для оснащения измерительных приборов общего и специального назначения. Диапазоны измерений: от 0 до 5 мм, от 0 до 10 мм 0 до 2 мм. 6 Методы и средства измерение геометрических величин 6

Нутромеры микрометрические Измерительный щуп Щупы предназначены для определения величины зазора между двумя поверхностями контактным методом. Щуп представляет собой стальную с параллельными измерительными плоскостями пластинку определенной толщины. 7

Калибры Калибр для контроля вала (а) – годная деталь, (б), (в) - бракованные Калибры для контроля отверстий 8

Концевые меры ь Плоскопараллельные концевые меры применяют для передачи размера единицы длины к изделию, проверки и градуировки средств измерений, для точных измерений (до 1 мкм) изделий и точной разметки. ь К рабочим сторонам концевых мер длины предъявляют высокие требования в отношении плоскостности, параллельности, класса шероховатости поверхности и точности размера между ними. ь Одним из основных свойств концевых мер, обеспечивающих их широкое применение, является притираемость — способность прочно соединяться между собой прикладывании и надвигании одной меры на другую при некотором давлении. ь Концевые меры комплектуют в наборы, которые позволяют составлять блоки требуемых размеров из небольшого количества мер. 9

Поверочные и лекальные линейки Высокая прямолинейность граней, Оптическая линейка 10

Поверочные плиты ь проверка плоскостности поверхностей ь вспомогательное приспособление при монтажно-сборочных и контрольных работах. Изготавливаются литьем из чугуна с последующей прецизионной механической обработкой рабочей поверхности По точности рабочей поверхности плиты разделяются на четыре класса: 0 -й, 1 -й, 2 -й и 3 -й (разметочные). Поверочные гранитные плиты Размеры от 250 х250 мм до 3000 х1200 мм Отклонения от плоскостности – 20 -80 мкм По сравнению с чугунными имеют более высокую твердость, антикоррозийность и, как результат, долговечность Исключена необходимость в размагничивании 11

Угломерный инструмент Измерительные призмы и угольники 12
