Измерение полного сопротивления петли фаза — нуль

Измерение полного сопротивления петли «фаза - нуль» . Выполнил студ. гр. АЭ-08 -01 Султанова Л. И. Проверил к. т. н. доцент Конесев С. Г.

Петля «фаза-нуль» - это контур, который состоит из электрической цепи фазного проводника L и нулевого рабочего проводника N, либо из электрической цепи фазного проводника L и защитного проводника PE, которая обладает своим сопротивлением.

Квалификационные требования к персоналу, проводящему работы. К выполнению работ, допускаются: * Лица не моложе 18 лет; * Лица обученные безопасным методам и приемам труда, технике безопасности * Лица прошедшие медицинское освидетельствование; * Лица прошедшие первичный инструктаж на рабочем месте; * Бригада должна состоять не менее чем из 2 человек; * Производитель работ должен иметь не ниже 4 квалификационной группы по электробезопасности, а члены бригады - не ниже 3 группы; * Члены бригады должны обязательно иметь при себе именное удостоверение по проверке знаний норм и правил работы в электроустановках.

Приборное обеспечение для проведения работ. Омметр М 417 Основные технические характеристики прибора М 417: * Диапазон показаний: 0 -2 Ом; * Диапазон измерений: 0, 1 -1, 6 Ом; * Основная погрешность прибора: ± 10 % диапазона измерений; * Прибор обеспечивает автоматическое размыкание измерительной цепи при появлении на корпусе контролируемого объекта потенциала, превышающего 36 В; * Время размыкания измерительной цепи: не более 0, 3 с; * Время установления показаний: не более 4 с; * Потребляемая мощность: 30 В*А (в режиме калибровки), 4500 В*А (в режиме измерений).

Измеритель напряжения прикосновения и тока короткого замыкания ЭКО-200 Основные технические характеристики прибора ЭКО-200: * Диапазоны измерений тока к. з. – 0 -0, 2; 0 -1; 0 -2 к. А; * Погрешность измерения тока к. з - ± 10 %; * Диапазон измерений напряжения прикосновения 0– 250 В; * Погрешность измерения напряжения прикосновения ± 4 %; * Время установки рабочего режима - не более 5 мин. ; * Интервал между замыканиями цепи "фаза-нуль" - не менее 15 секунд.

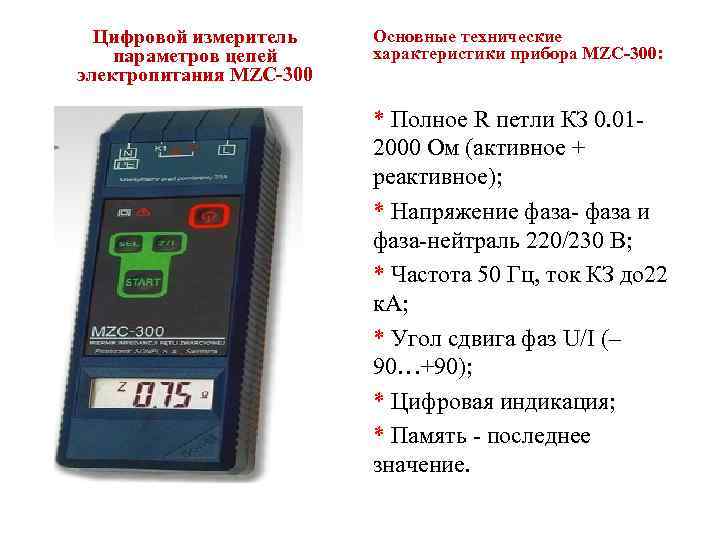

Цифровой измеритель параметров цепей электропитания MZC-300 Основные технические характеристики прибора MZC-300: * Полное R петли КЗ 0. 012000 Ом (активное + реактивное); * Напряжение фаза- фаза и фаза-нейтраль 220/230 В; * Частота 50 Гц, ток КЗ до 22 к. А; * Угол сдвига фаз U/I (– 90…+90); * Цифровая индикация; * Память - последнее значение.

Измеритель тока короткого замыкания Щ 41160 Основные технические характеристики прибора Щ 41160: * Диапазон измерений тока однофазного к. з – 10 - 1000 А; * Питание измерителя Щ 41160 – 220 В, 50 Гц; * Потребляемая мощность - 20 В А; * Время установления рабочего режима - не более 5 минут; * Продолжительность непрерывной работы - 8 часов; * Время перерыва до повторного включения - не менее 15 минут.

Организационные и технические мероприятия обеспечения безопасности проведении работ. В электроустановках напряжением до 1000 В при работе под напряжением необходимо: * оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением, к которым возможно случайное прикосновение; * применять изолированный инструмент.

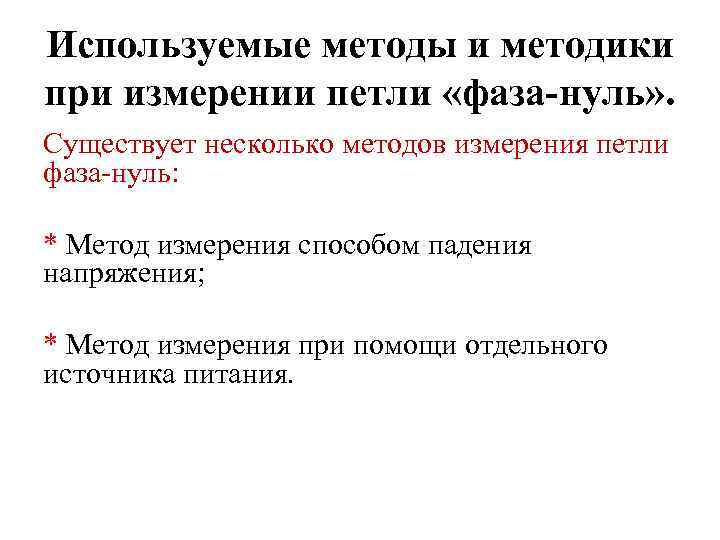

Используемые методы и методики при измерении петли «фаза-нуль» . Существует несколько методов измерения петли фаза-нуль: * Метод измерения способом падения напряжения; * Метод измерения при помощи отдельного источника питания.

Метод измерения способом падения напряжения Метод измерения при помощи отдельного источника питания

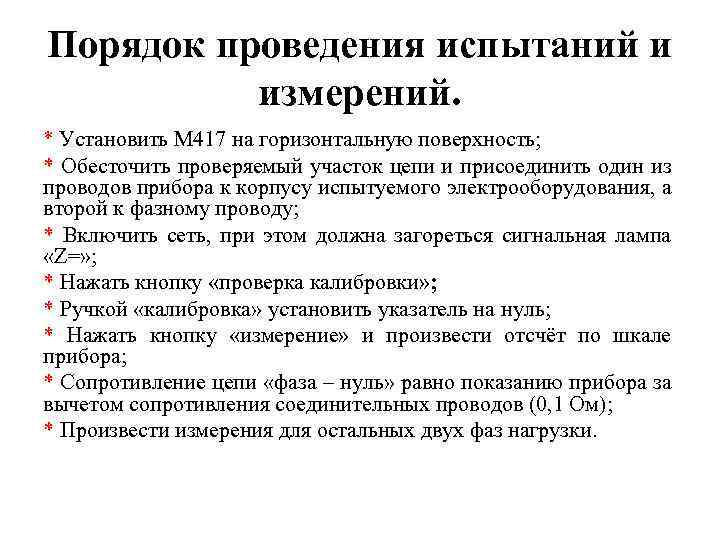

Порядок проведения испытаний и измерений. * Установить М 417 на горизонтальную поверхность; * Обесточить проверяемый участок цепи и присоединить один из проводов прибора к корпусу испытуемого электрооборудования, а второй к фазному проводу; * Включить сеть, при этом должна загореться сигнальная лампа «Z=» ; * Нажать кнопку «проверка калибровки» ; * Ручкой «калибровка» установить указатель на нуль; * Нажать кнопку «измерение» и произвести отсчёт по шкале прибора; * Сопротивление цепи «фаза – нуль» равно показанию прибора за вычетом сопротивления соединительных проводов (0, 1 Ом); * Произвести измерения для остальных двух фаз нагрузки.

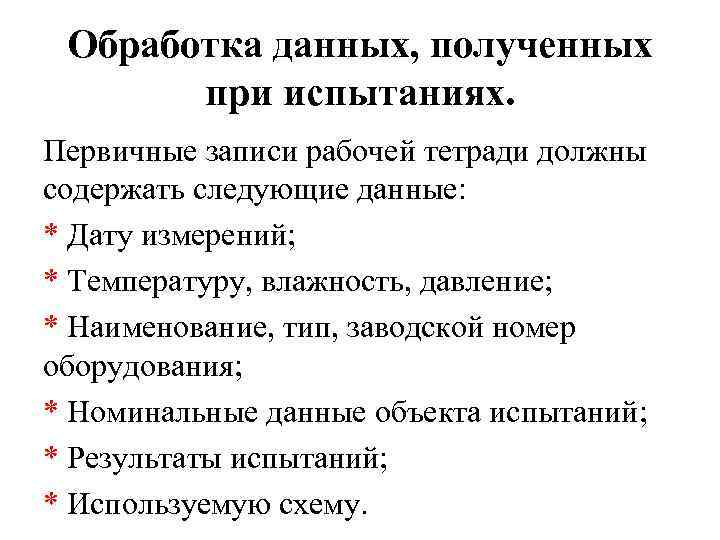

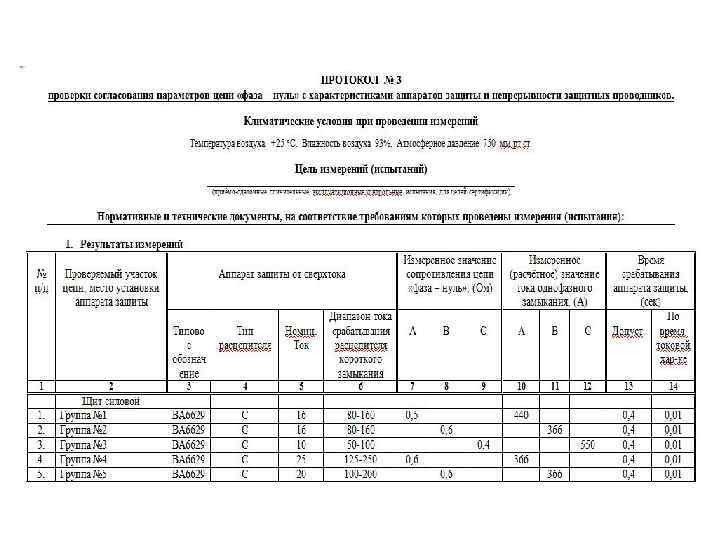

Обработка данных, полученных при испытаниях. Первичные записи рабочей тетради должны содержать следующие данные: * Дату измерений; * Температуру, влажность, давление; * Наименование, тип, заводской номер оборудования; * Номинальные данные объекта испытаний; * Результаты испытаний; * Используемую схему.

Работа с время-токовой характеристикой автоматического выключателя.

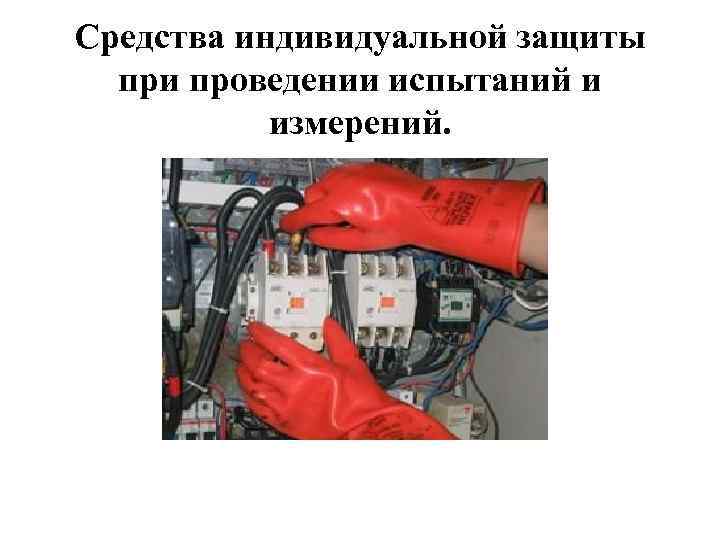

Средства индивидуальной защиты при проведении испытаний и измерений.
