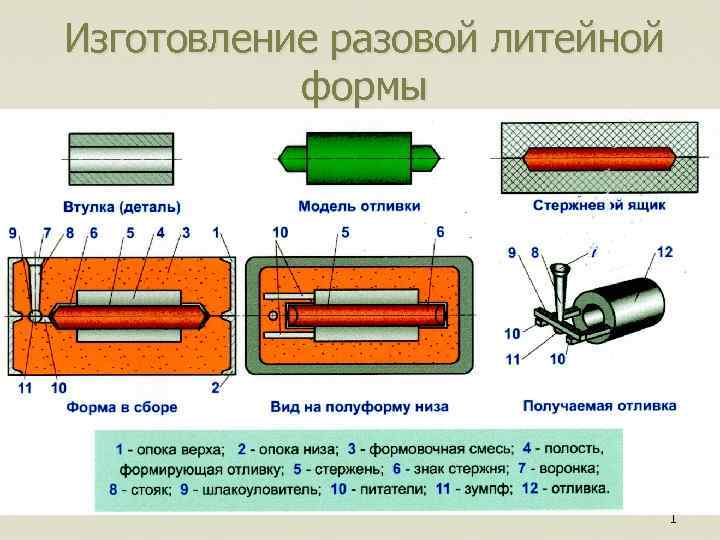

Изготовление разовой литейной формы 1 Модельный комплект

Изготовление разовой литейной формы 1

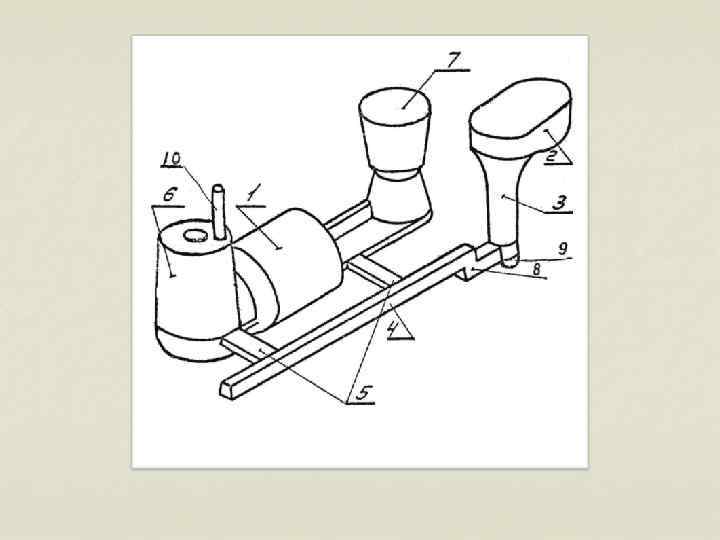

Модельный комплект 3

Изготовление деревянной модели отливки 4

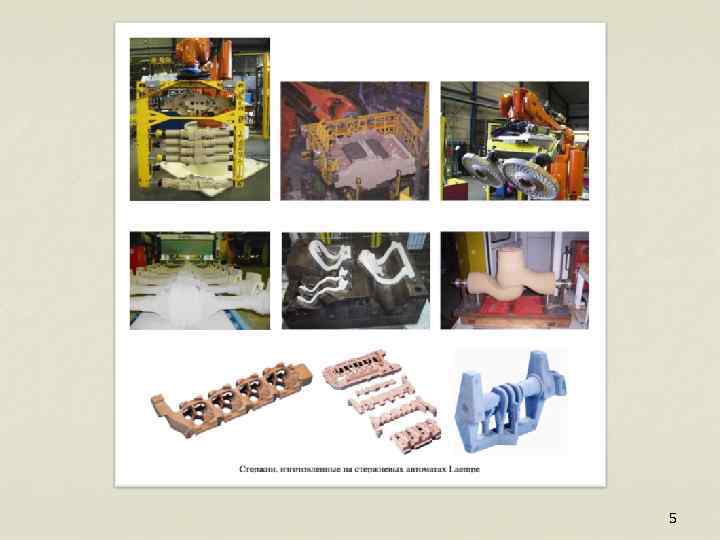

5

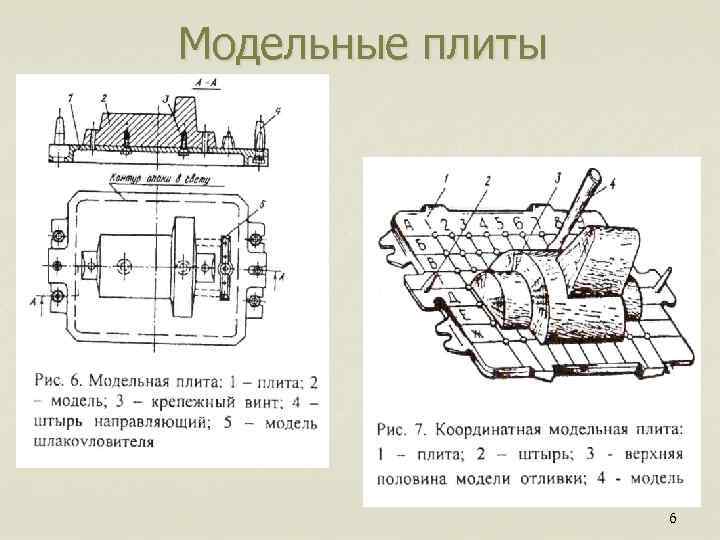

Модельные плиты 6

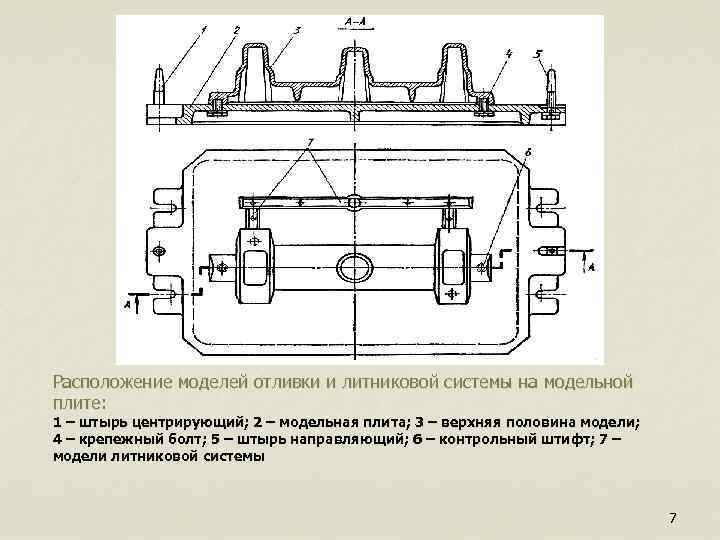

Расположение моделей отливки и литниковой системы на модельной плите: 1 – штырь центрирующий; 2 – модельная плита; 3 – верхняя половина модели; 4 – крепежный болт; 5 – штырь направляющий; 6 – контрольный штифт; 7 – модели литниковой системы 7

Литейная разовая песчаная форма: 1 – литниковая система; 2 – полость формы; 3 – нижняя полуформа; 4 – верхняя полуформа; 5 – опока; 6 – прибыли; 7 – знаковая часть стержня; 8 – штырь; 9 – втулка; 10 - стержень 8

Характеристика литья в разовые песчано-глинистые формы Самый древний способ литья Можно получать отливки любых размеров и формы Низкая размерная точность (класс размерной точности 7 – 8) Большая шероховатость поверхности (Rz=80) (класс чистоты поверхности 1 – 3) Большой расход формовочных материалов (5 -8 т на 1 т отливок) 9

Качество поверхности отливок в зависимости от способа литья Способ литья 320 160 80 40 + + + В металлические формы (кокиль) + + + В оболочковые формы + + + + В песчаные формы: - песчано-органические смеси - песчано-глинистые смеси По выплавляемым моделям Под давлением 20 10 10

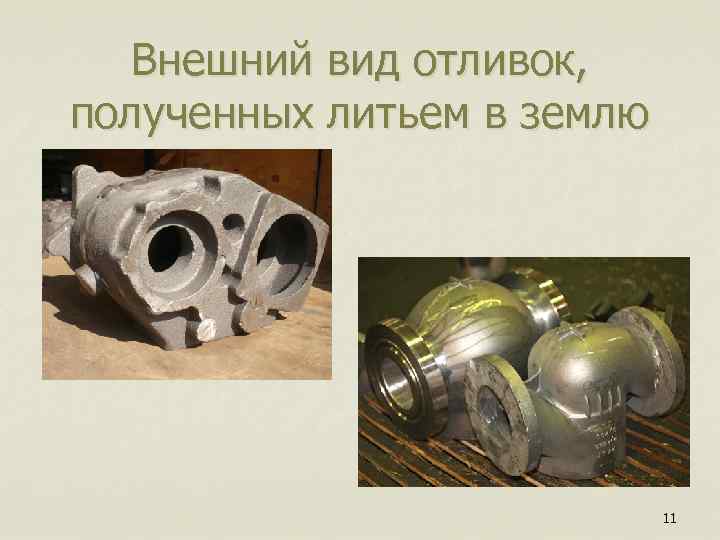

Внешний вид отливок, полученных литьем в землю 11

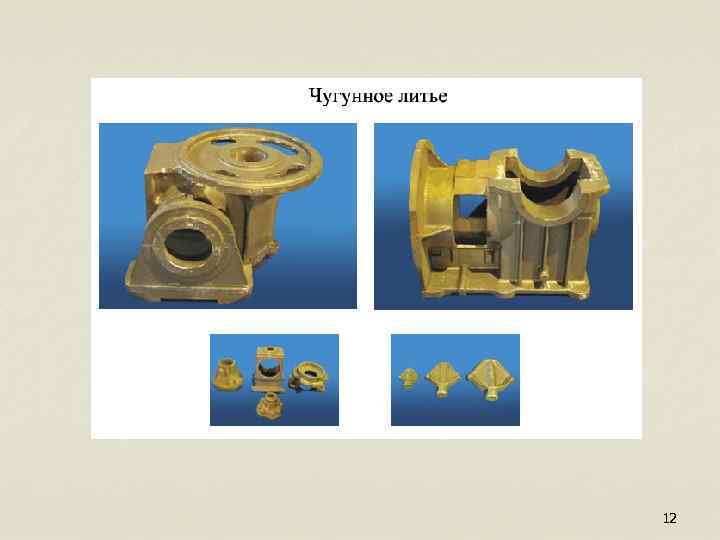

12

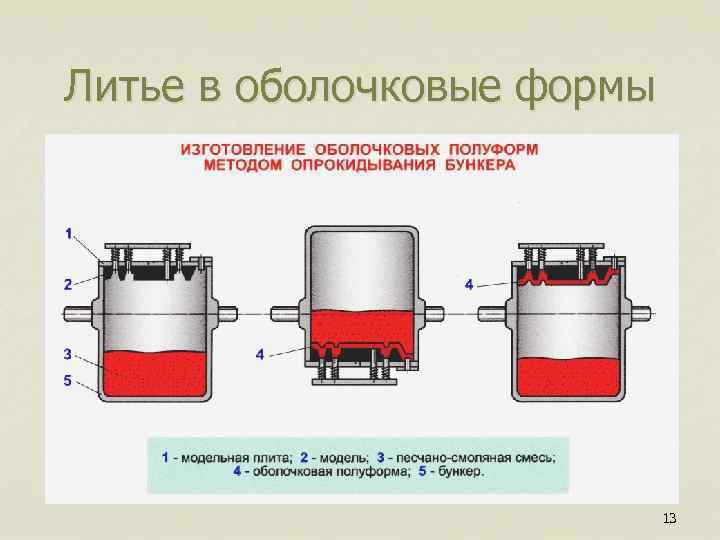

Литье в оболочковые формы 13

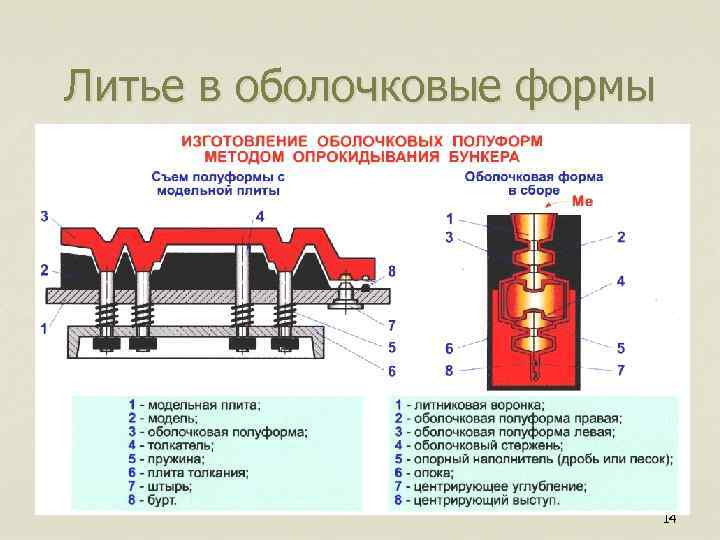

Литье в оболочковые формы 14

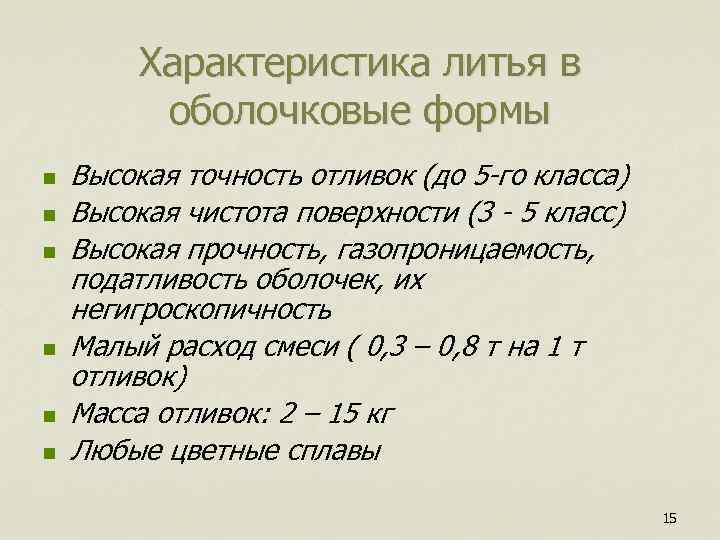

Характеристика литья в оболочковые формы n n n Высокая точность отливок (до 5 -го класса) Высокая чистота поверхности (3 - 5 класс) Высокая прочность, газопроницаемость, податливость оболочек, их негигроскопичность Малый расход смеси ( 0, 3 – 0, 8 т на 1 т отливок) Масса отливок: 2 – 15 кг Любые цветные сплавы 15

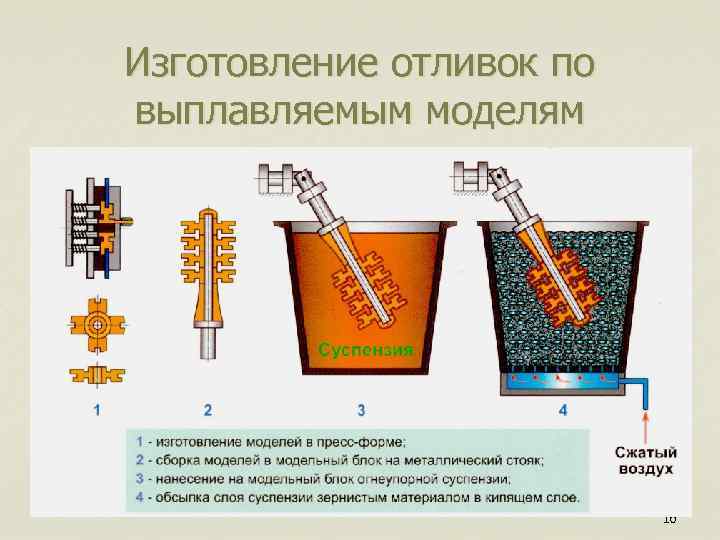

Изготовление отливок по выплавляемым моделям 16

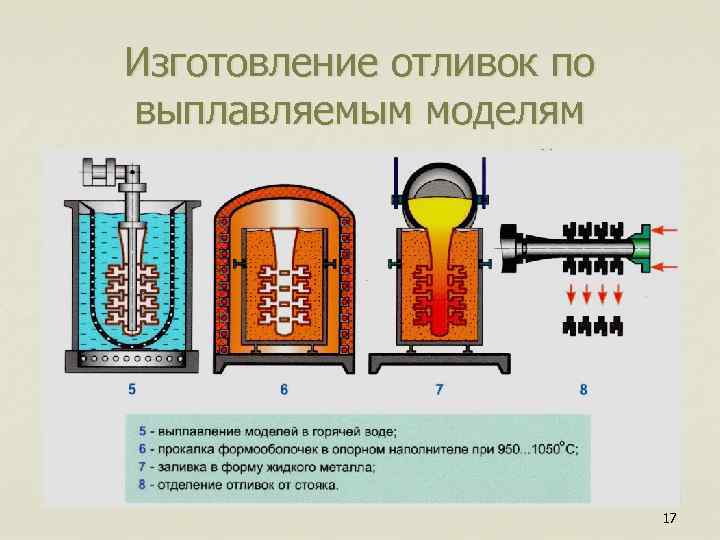

Изготовление отливок по выплавляемым моделям 17

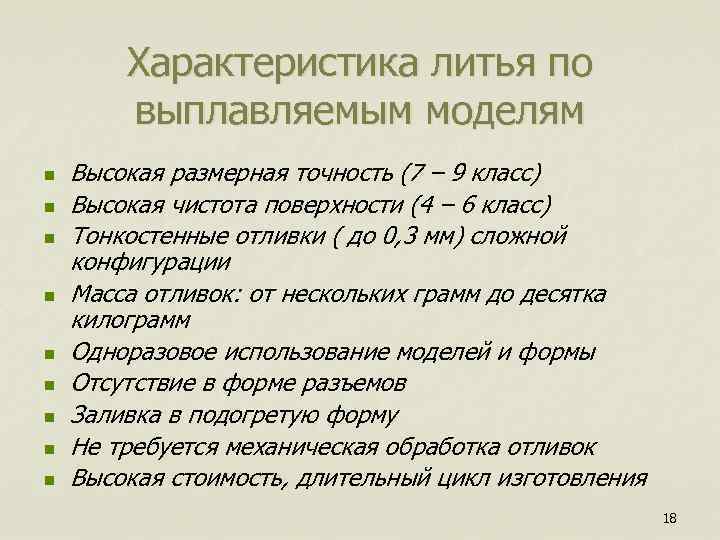

Характеристика литья по выплавляемым моделям n n n n n Высокая размерная точность (7 – 9 класс) Высокая чистота поверхности (4 – 6 класс) Тонкостенные отливки ( до 0, 3 мм) сложной конфигурации Масса отливок: от нескольких грамм до десятка килограмм Одноразовое использование моделей и формы Отсутствие в форме разъемов Заливка в подогретую форму Не требуется механическая обработка отливок Высокая стоимость, длительный цикл изготовления 18

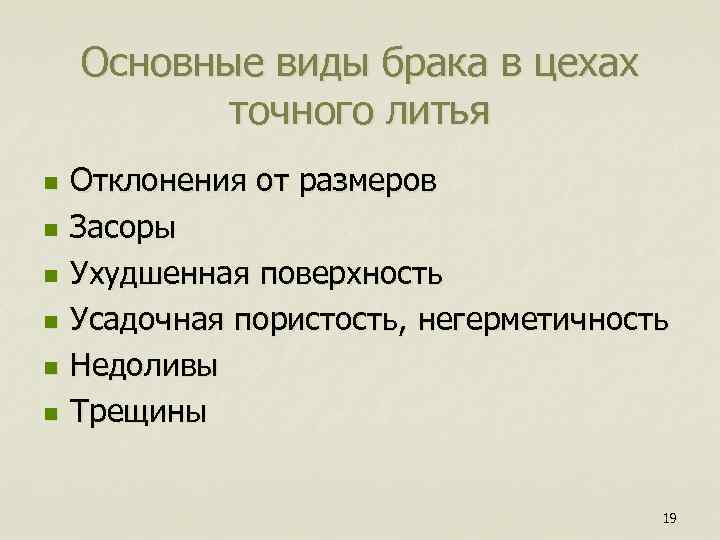

Основные виды брака в цехах точного литья n n n Отклонения от размеров Засоры Ухудшенная поверхность Усадочная пористость, негерметичность Недоливы Трещины 19

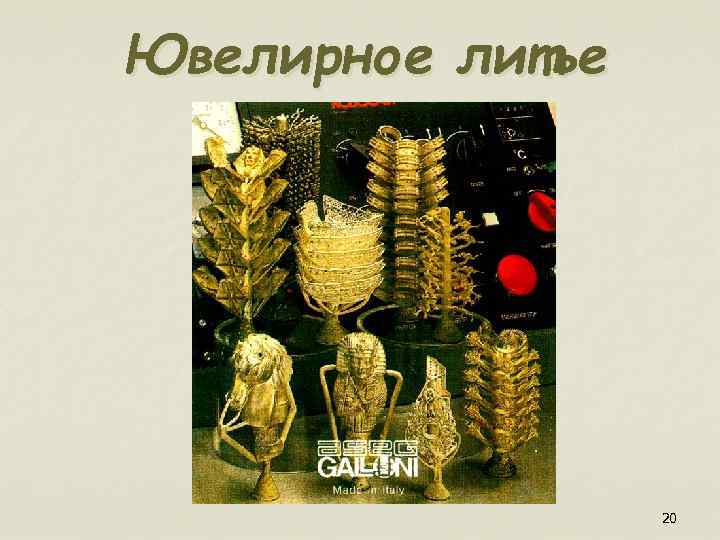

Ювелирное литье 20

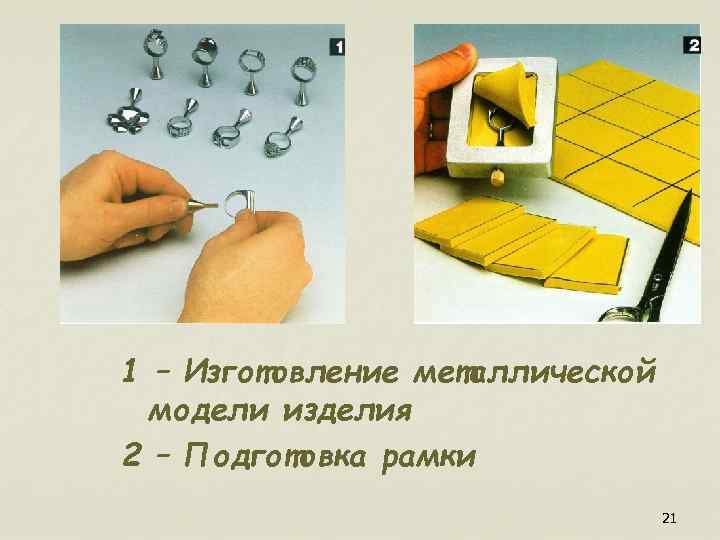

1 – Изготовление металлической модели изделия 2 – Подготовка рамки 21

Изготовление резиновых штампов 22

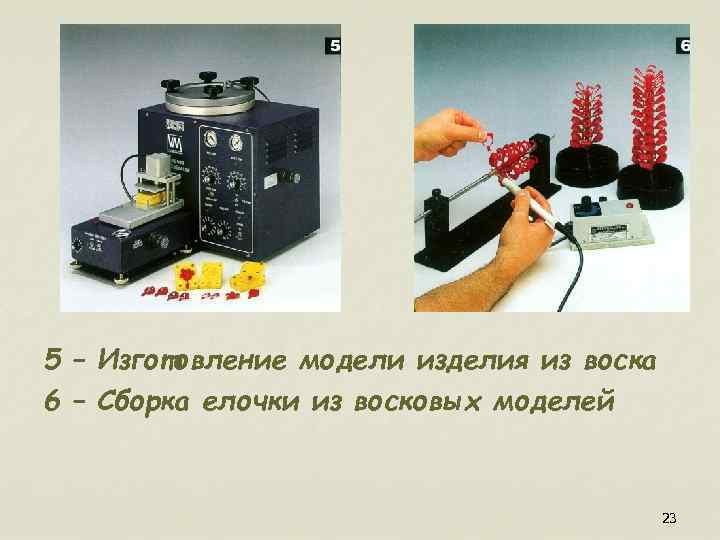

5 – Изготовление модели изделия из воска 6 – Сборка елочки из восковых моделей 23

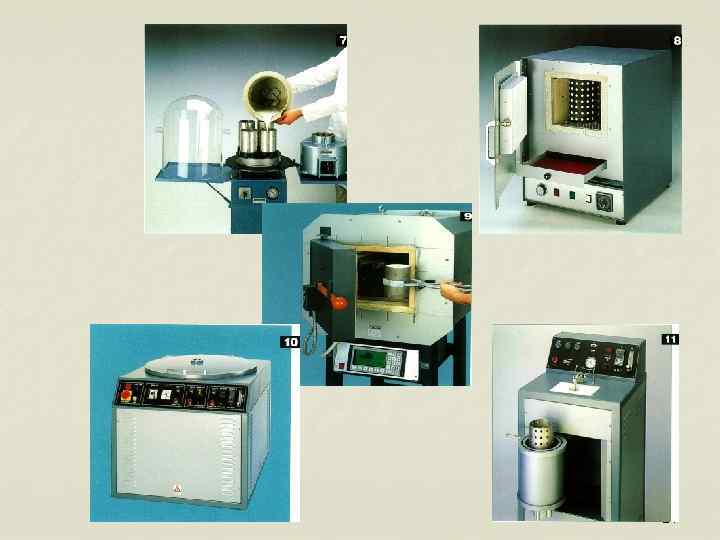

24

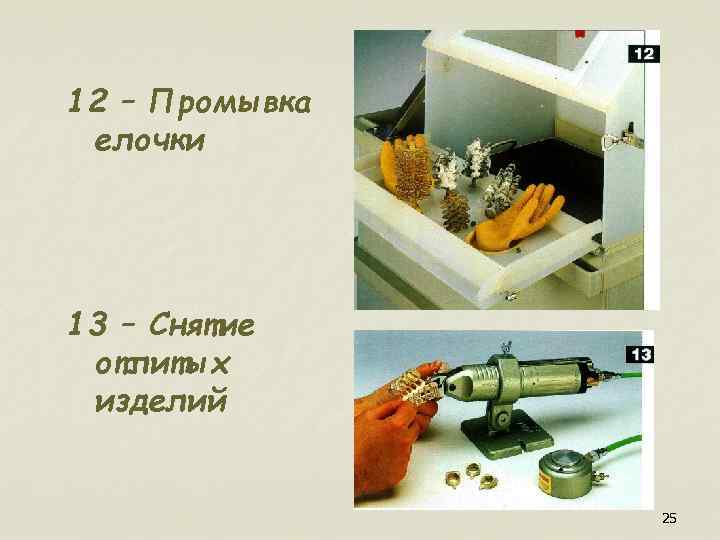

12 – Промывка елочки 13 – Снятие отлитых изделий 25

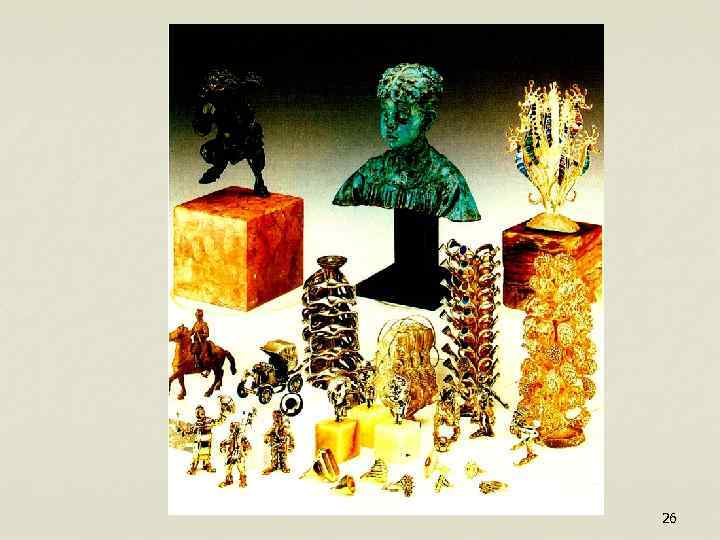

26

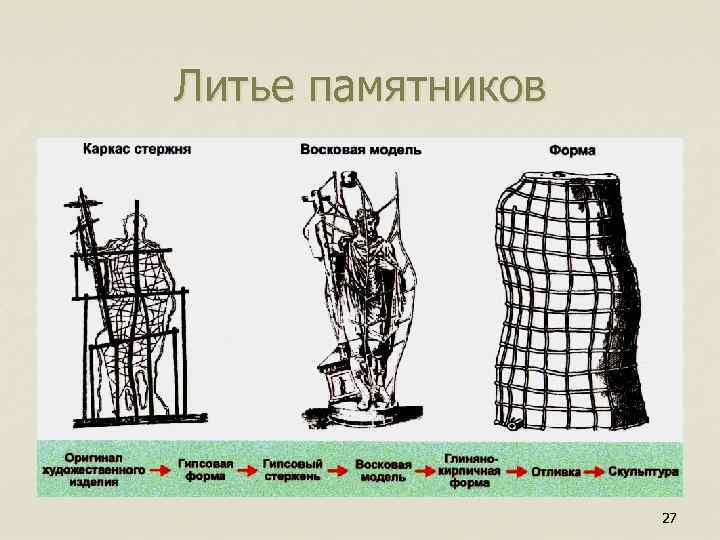

Литье памятников 27

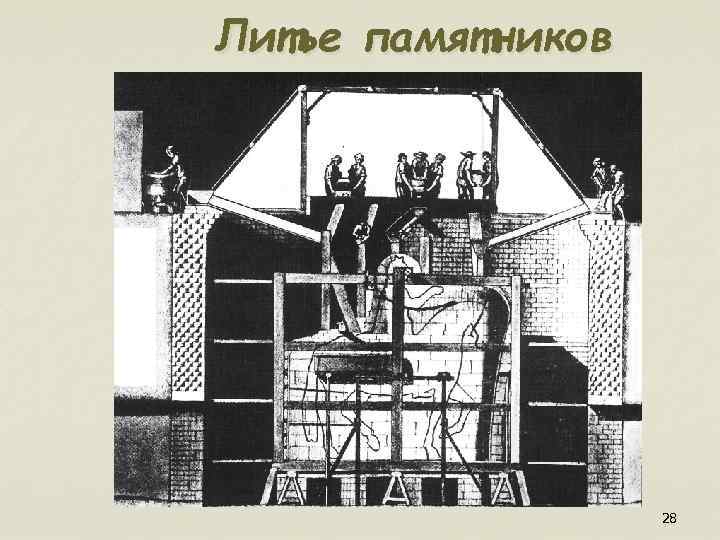

Литье памятников 28

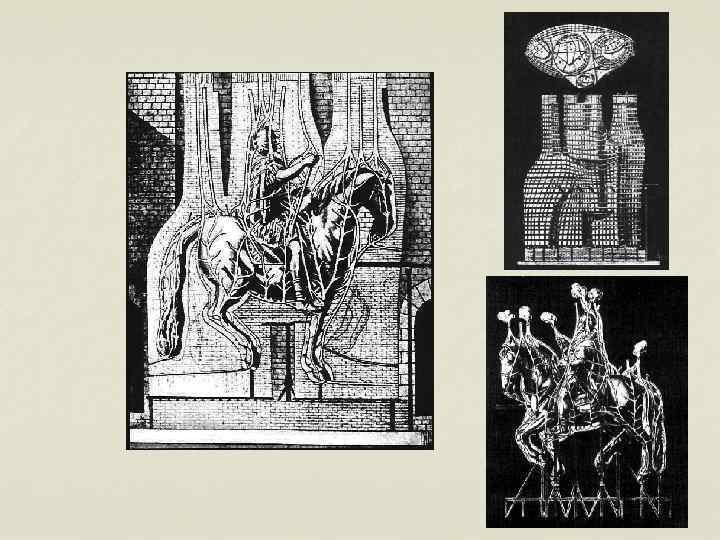

29

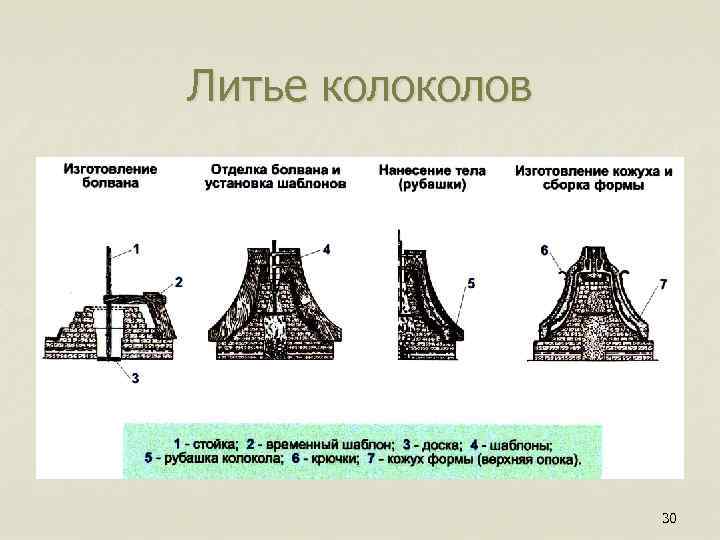

Литье колов 30

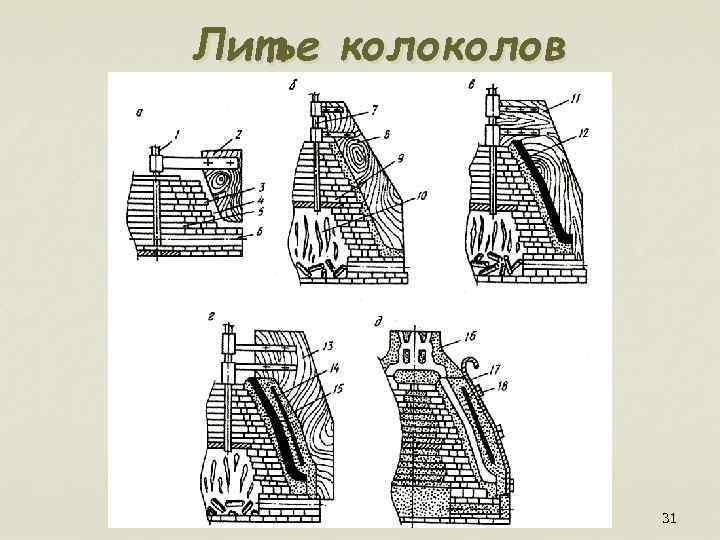

Литье колов 31

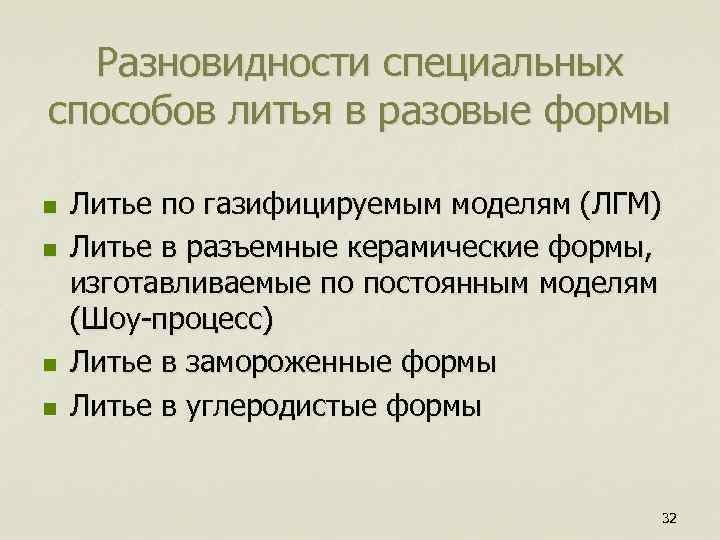

Разновидности специальных способов литья в разовые формы n n Литье по газифицируемым моделям (ЛГМ) Литье в разъемные керамические формы, изготавливаемые по постоянным моделям (Шоу-процесс) Литье в замороженные формы Литье в углеродистые формы 32
