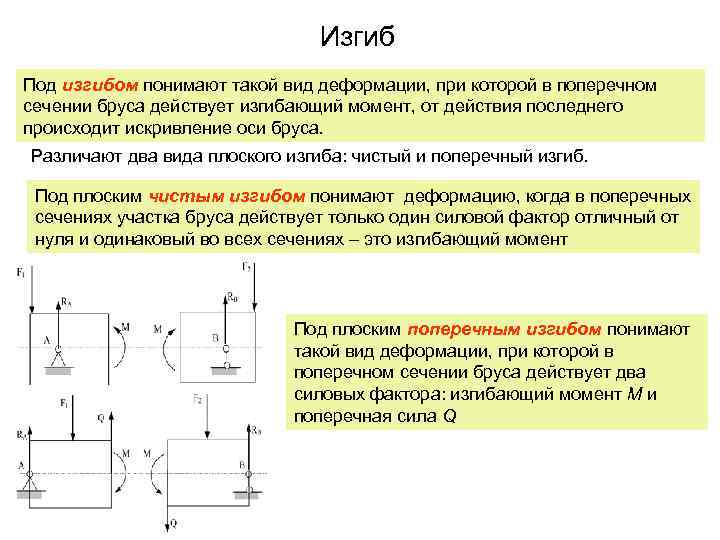

>      Изгиб Под изгибом понимают такой вид деформации, при Изгиб Под изгибом понимают такой вид деформации, при которой в поперечном сечении бруса действует изгибающий момент, от действия последнего происходит искривление оси бруса. Различают два вида плоского изгиба: чистый и поперечный изгиб. Под плоским чистым изгибом понимают деформацию, когда в поперечных сечениях участка бруса действует только один силовой фактор отличный от нуля и одинаковый во всех сечениях – это изгибающий момент Под плоским поперечным изгибом понимают такой вид деформации, при которой в поперечном сечении бруса действует два силовых фактора: изгибающий момент М и поперечная сила Q

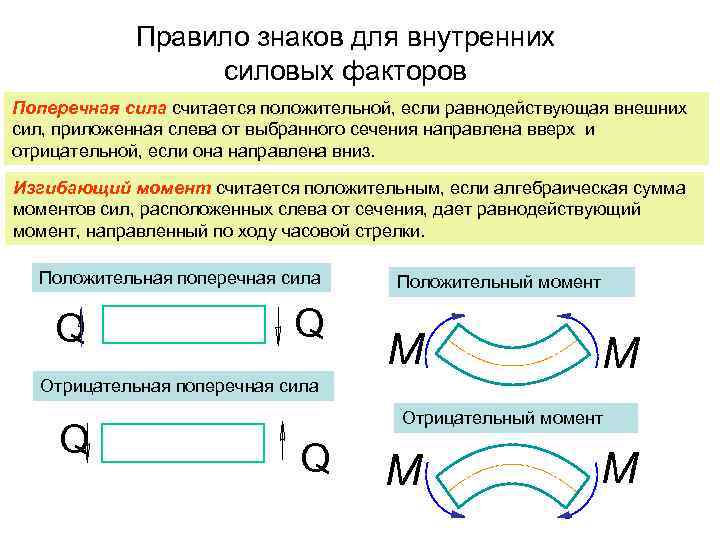

>  Правило знаков для внутренних   силовых факторов Поперечная сила считается положительной, Правило знаков для внутренних силовых факторов Поперечная сила считается положительной, если равнодействующая внешних сил, приложенная слева от выбранного сечения направлена вверх и отрицательной, если она направлена вниз. Изгибающий момент считается положительным, если алгебраическая сумма моментов сил, расположенных слева от сечения, дает равнодействующий момент, направленный по ходу часовой стрелки. Положительная поперечная сила Положительный момент Q М Отрицательная поперечная сила Отрицательный момент Q М М

>    Правила контроля эпюр  а   b  Правила контроля эпюр а b R B F R A B RA F RB F RA RB RA RЧ Aa 1. В сечении, в котором к балке приложена сосредоточенная внешняя сила, перпендикулярная к оси балки эпюра поперечных сил Q делает скачок на величину этой силы и с ее знаком. 2. В сечении, где приложена сосредоточенная внешняя сила эпюра изгибающих моментов делает резкое изменение угла наклона смежных участков эпюры (излом эпюры). Излом эпюры направлен навстречу вектору силы.

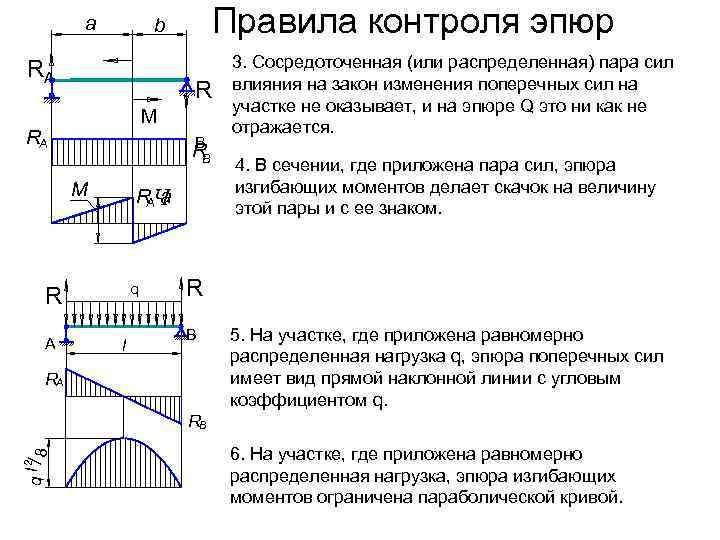

>   а  b  Правила контроля эпюр RA   а b Правила контроля эпюр RA 3. Сосредоточенная (или распределенная) пара сил R влияния на закон изменения поперечных сил на участке не оказывает, и на эпюре Q это ни как не M отражается. RA B RB 4. В сечении, где приложена пара сил, эпюра M изгибающих моментов делает скачок на величину RЧ A a этой пары и с ее знаком. R q R A В 5. На участке, где приложена равномерно l распределенная нагрузка q, эпюра поперечных сил RA имеет вид прямой наклонной линии с угловым коэффициентом q. RB 6. На участке, где приложена равномерно q l /8 2 распределенная нагрузка, эпюра изгибающих моментов ограничена параболической кривой.

>   а   Правила контроля эпюр    a а Правила контроля эпюр a а a RA RB F RA F F l F RB F RA RA RB RЧ A a RЧ A a RЧ B a 7. В сечении где приложена сосредоточенная сила эпюра изгибающих моментов делает резкое изменение угла наклона смежных участков эпюры (излом эпюры). Излом эпюры направлен навстречу вектору силы. 8. На участке, где поперечная сила равна нулю, наблюдается деформация чистого плоского изгиба, при котором изгибающий момент является постоянной величиной (М=const).

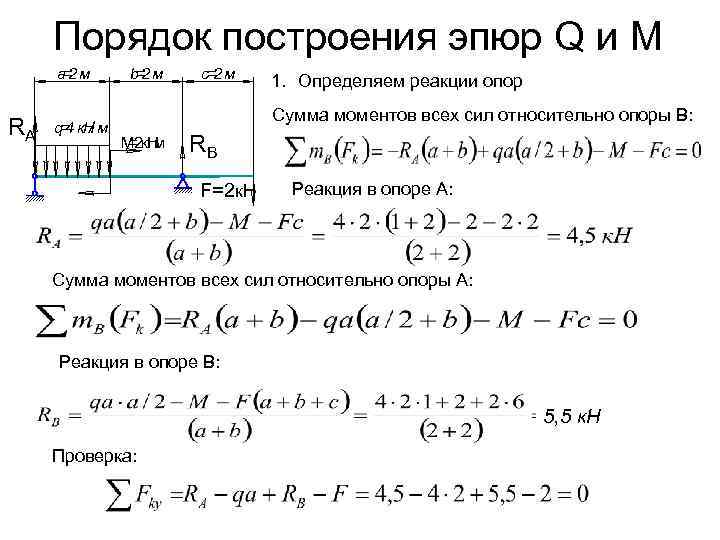

> Порядок построения эпюр Q и М а= м  2  b= м Порядок построения эпюр Q и М а= м 2 b= м 2 c= м 2 1. Определяем реакции опор Сумма моментов всех сил относительно опоры В: RA q= к. Н м 4 / M 2 к. Н = м RB F=2 к. Н Реакция в опоре А: Сумма моментов всех сил относительно опоры А: Реакция в опоре В: 5, 5 к. Н Проверка:

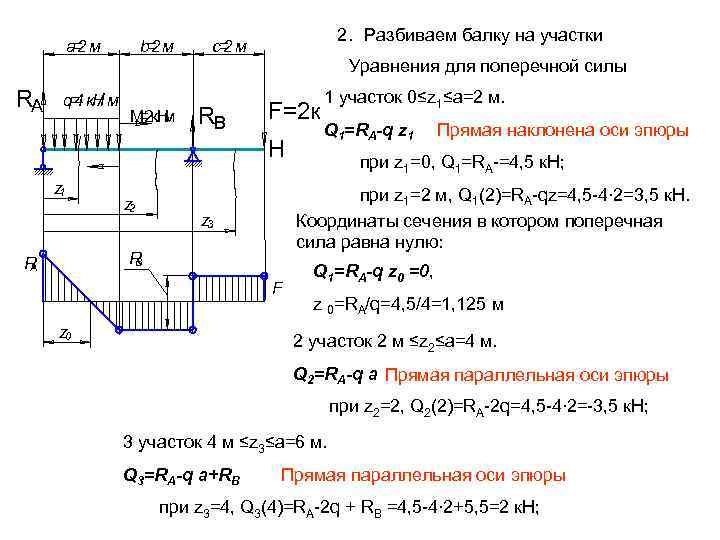

>     2. Разбиваем балку на участки  а 2 м 2. Разбиваем балку на участки а 2 м = b 2 м = c= м 2 Уравнения для поперечной силы RA q 4 к. Н м = / 1 участок 0≤z 1≤a=2 м. M 2 к. Н = м RB F=2 к Q 1=RA-q z 1 Прямая наклонена оси эпюры Н при z 1=0, Q 1=RA-=4, 5 к. Н; z 1 при z 1=2 м, Q 1(2)=RA-qz=4, 5 -4∙ 2=3, 5 к. Н. z 2 z 3 Координаты сечения в котором поперечная сила равна нулю: R B A Q 1=RA-q z 0 =0, F z 0=RA/q=4, 5/4=1, 125 м z 0 2 участок 2 м ≤z 2≤a=4 м. Q 2=RA-q а Прямая параллельная оси эпюры при z 2=2, Q 2(2)=RA-2 q=4, 5 -4∙ 2=-3, 5 к. Н; 3 участок 4 м ≤z 3≤a=6 м. Q 3=RA-q а+RB Прямая параллельная оси эпюры при z 3=4, Q 3(4)=RA-2 q + RB =4, 5 -4∙ 2+5, 5=2 к. Н;

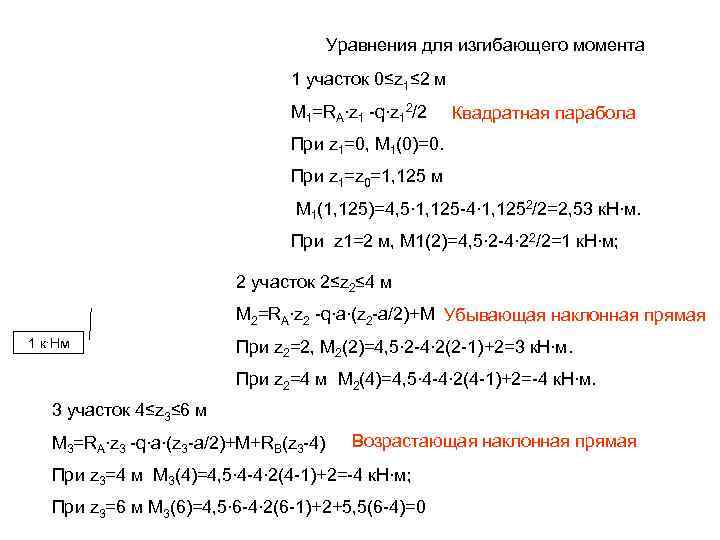

>    Уравнения для изгибающего момента      1 Уравнения для изгибающего момента 1 участок 0≤z 1≤ 2 м M 1=RA∙z 1 -q∙z 12/2 Квадратная парабола При z 1=0, M 1(0)=0. При z 1=z 0=1, 125 м M 1(1, 125)=4, 5∙ 1, 125 -4∙ 1, 1252/2=2, 53 к. Н∙м. При z 1=2 м, М 1(2)=4, 5∙ 2 -4∙ 22/2=1 к. Н∙м; 2 участок 2≤z 2≤ 4 м M 2=RA∙z 2 -q∙a∙(z 2 -a/2)+М Убывающая наклонная прямая 1 к∙Нм При z 2=2, M 2(2)=4, 5∙ 2 -4∙ 2(2 -1)+2=3 к. Н∙м. При z 2=4 м M 2(4)=4, 5∙ 4 -4∙ 2(4 -1)+2=-4 к. Н∙м. 3 участок 4≤z 3≤ 6 м M 3=RA∙z 3 -q∙a∙(z 3 -a/2)+М+RB(z 3 -4) Возрастающая наклонная прямая При z 3=4 м M 3(4)=4, 5∙ 4 -4∙ 2(4 -1)+2=-4 к. Н∙м; При z 3=6 м М 3(6)=4, 5∙ 6 -4∙ 2(6 -1)+2+5, 5(6 -4)=0

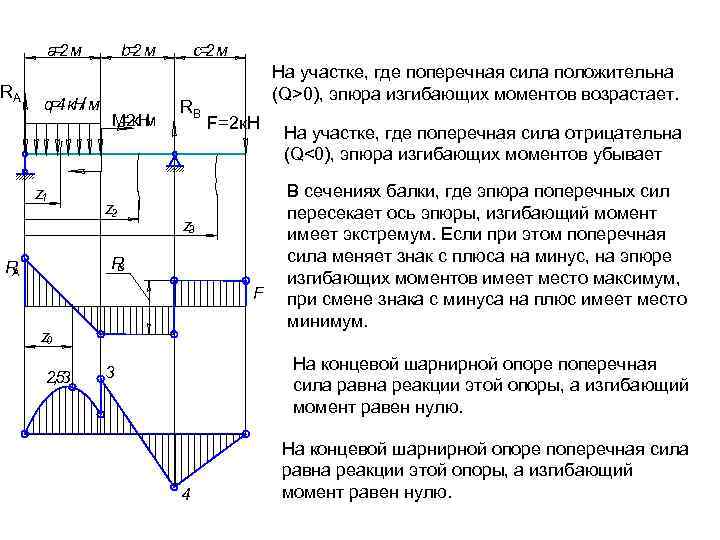

>   а 2 м  =   b 2 м а 2 м = b 2 м = c= м 2 На участке, где поперечная сила положительна RА (Q>0), эпюра изгибающих моментов возрастает. q 4 к. Н м = / RВ M 2 к. Н = м F=2 к. Н На участке, где поперечная сила отрицательна (Q<0), эпюра изгибающих моментов убывает z 1 В сечениях балки, где эпюра поперечных сил z 2 пересекает ось эпюры, изгибающий момент z 3 имеет экстремум. Если при этом поперечная R сила меняет знак с плюса на минус, на эпюре R A B изгибающих моментов имеет место максимум, F при смене знака с минуса на плюс имеет место минимум. z 0 3 На концевой шарнирной опоре поперечная 2, 53 сила равна реакции этой опоры, а изгибающий момент равен нулю. На концевой шарнирной опоре поперечная сила равна реакции этой опоры, а изгибающий 4 момент равен нулю.
