Изделия в машиностроении ГОУ ВПО ИНЭКА Курс лекций по дисциплине: «Технология, машины, оборудование мехобработки Изделия в машиностроении ГОУ ВПО ИНЭКА Курс лекций по дисциплине: «Технология, машины, оборудование мехобработки и инструментального производства в машиностроении»

Изделия в машиностроении n n Конечным изделием может выступать как машина в целом, так Изделия в машиностроении n n Конечным изделием может выступать как машина в целом, так и ее составные элементы: Узлы (агрегаты); Механизмы; Сборочные единицы Детали.

Классификация механизмов Передачи Трением Ременная Фрикционная Зацеплением Зубчатая Винт-гайка Гидравлические Цепная Червячная Пневматические Классификация механизмов Передачи Трением Ременная Фрикционная Зацеплением Зубчатая Винт-гайка Гидравлические Цепная Червячная Пневматические

Классификация деталей n Тела вращения типа колец, дисков, шкивов, валов, осей, штоков, шпинделей и Классификация деталей n Тела вращения типа колец, дисков, шкивов, валов, осей, штоков, шпинделей и др. ; n Тела вращения с элементами зубчатого зацепления; n Не тела вращения опорные, емкостные; n Не тела вращения: плоскостные; рычажные, грузовые, тяговые n Детали технологической оснастки, инструмента. корпусные,

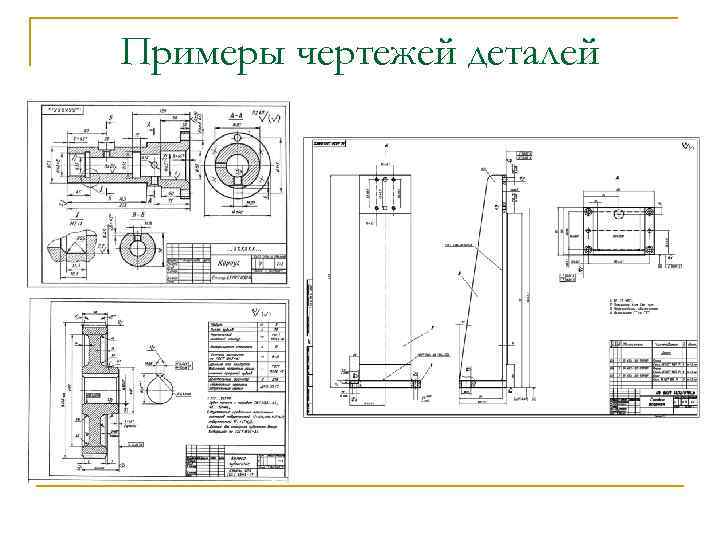

Примеры чертежей деталей Примеры чертежей деталей

Требования к качеству деталей Геометрическая точность: n Точность размеров, формы и расположения поверхностей; n Требования к качеству деталей Геометрическая точность: n Точность размеров, формы и расположения поверхностей; n Шероховатость и волнистость; n n n Качество материала и термообработки: Химический состав; Твердость сердцевины и поверхности; Структура материала.
