Издательско-полиграфический колледж им. Ивана Фёдорова Дипломный проект на тему: «Проект типографии по изготовлению изданий с применением PUR - клеев» Студент группы 4 Т Жалнин Никита

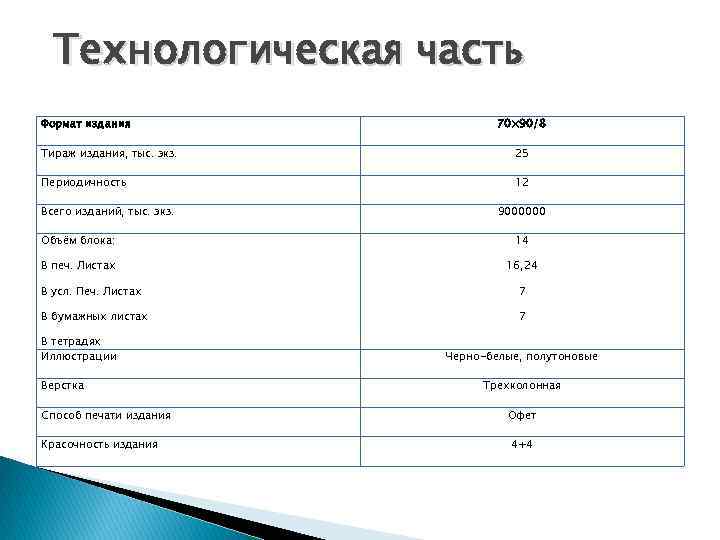

Технологическая часть Формат издания 70× 90/8 Тираж издания, тыс. экз. 25 Периодичность 12 Всего изданий, тыс. экз. 9000000 Объём блока: 14 В печ. Листах 16, 24 В усл. Печ. Листах 7 В бумажных листах 7 В тетрадях Иллюстрации Верстка Черно-белые, полутоновые Трехколонная Способ печати издания Офет Красочность издания 4+4

Выбор способа печати Я выбрал офсетной способ печати, т. к. Офсетная печать отличается большой производительностью и качеством печати, отлично справляется с задачей воспроизведения мелких деталей и передачей полутонов Преимущества: 1. Высокое качество печати, с хорошей передачей цвета и контрастности изображений 2. Возможность печати на различных сортах бумаги, картона, самоклеющихся материалах и виниле 3. Высокая скорость печати 4. Экономичность при изготовлении средних и крупных тиражей 5. Во время печати тиража есть возможность корректировки цветовой гаммы, без изменения макета, что очень удобно, так как все предпечатные работы всегда трудоемки

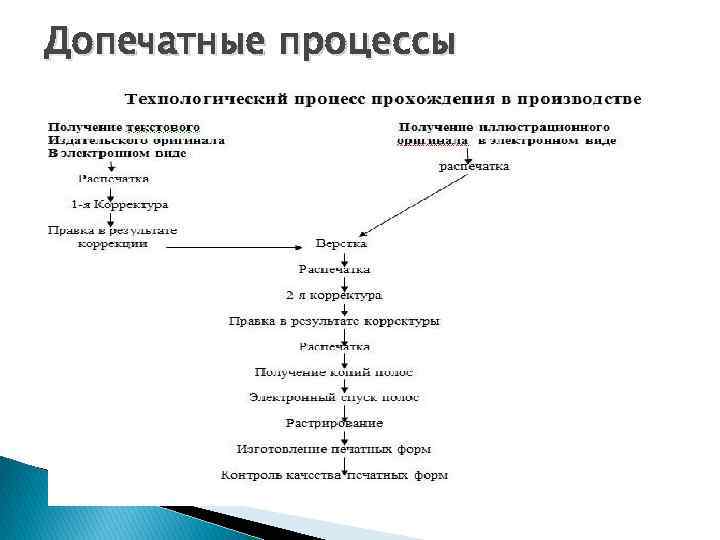

Допечатные процессы

Выбор и обоснование проектируемого оборудования

Компьютер: AMD Athlon 64 Х 2 Микропроцессор - Процессор INTEL Core i 5 760 Память - 4096 Мб DDR 3 Видеопамять - 1024 MB GDDR 5 Жесткий диск - 1000 Гб SATA 2 Встроенная сетевая карта - Ethernet 1 Гбит/с Размеры(Дх. Шх. В) 326 x 98 x 322 мм

Монитор LG st 480 v Размер дисплея (диагональ) - 19" v Разрешение экрана – 1440 х900 v Размер пикселя - 0, 264 мм v Яркость 300 кд/м² v Угол обзора – 160 градусов v Вес - 4, 7 кг с подставкой v Размер (Шx. Дx. В) - 377 x 57 x 316 мм

Компьютер: Matrix Magic Elephant ME 02 v Процессор 2 х Power. RC G 4 1 GHz v Память 256 MB (max 2 GB) v Жёсткий диск 280 GB v Дисковод DVD-R/CD-RW v Видео ATI Radeon 9000 Pro 64 MB DDR SDRAM v Интерфейсы 2 порта Fire. Wire, 4 порта USB, Ethernet

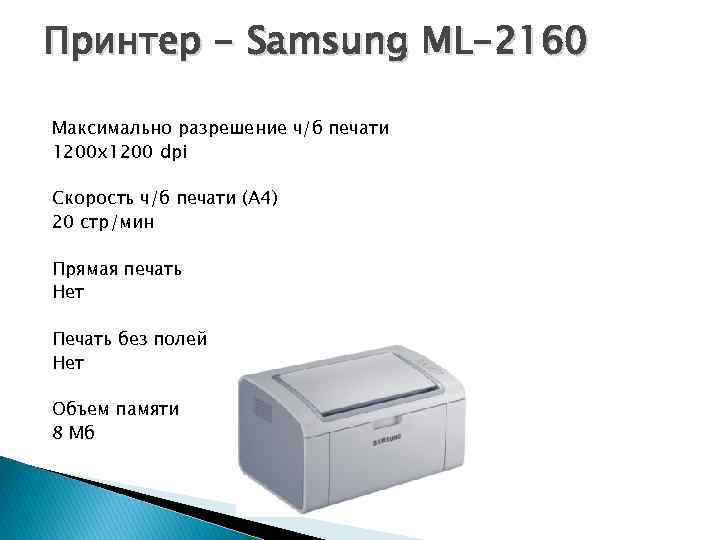

Принтер - Samsung ML-2160 Максимально разрешение ч/б печати 1200 x 1200 dpi Скорость ч/б печати (A 4) 20 стр/мин Прямая печать Нет Печать без полей Нет Объем памяти 8 Мб

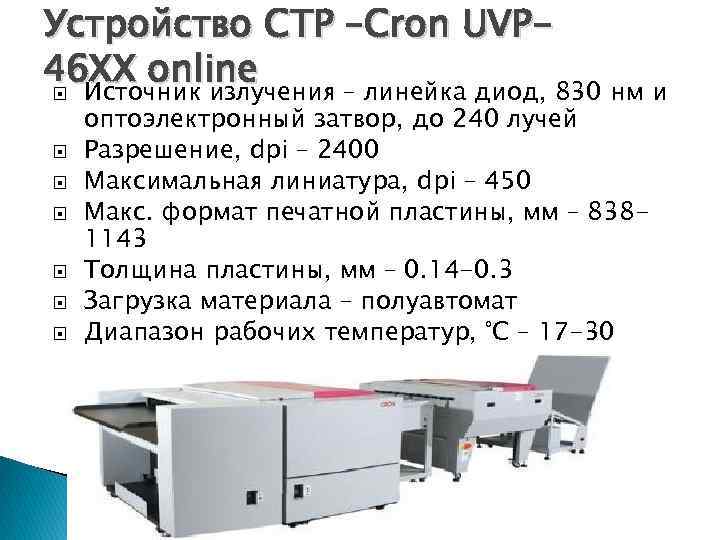

Устройство CTP –Cron UVP 46 XX online Источник излучения – линейка диод, 830 нм и оптоэлектронный затвор, до 240 лучей Разрешение, dpi – 2400 Максимальная линиатура, dpi – 450 Макс. формат печатной пластины, мм – 8381143 Толщина пластины, мм – 0. 14 -0. 3 Загрузка материала – полуавтомат Диапазон рабочих температур, °С – 17 -30

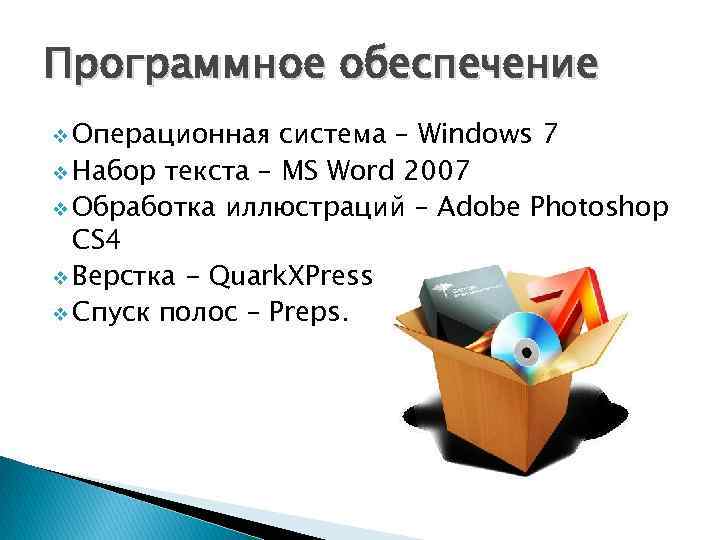

Программное обеспечение v Операционная система – Windows 7 v Набор текста – MS Word 2007 v Обработка иллюстраций – Adobe Photoshop CS 4 v Верстка - Quark. XPress v Спуск полос – Preps.

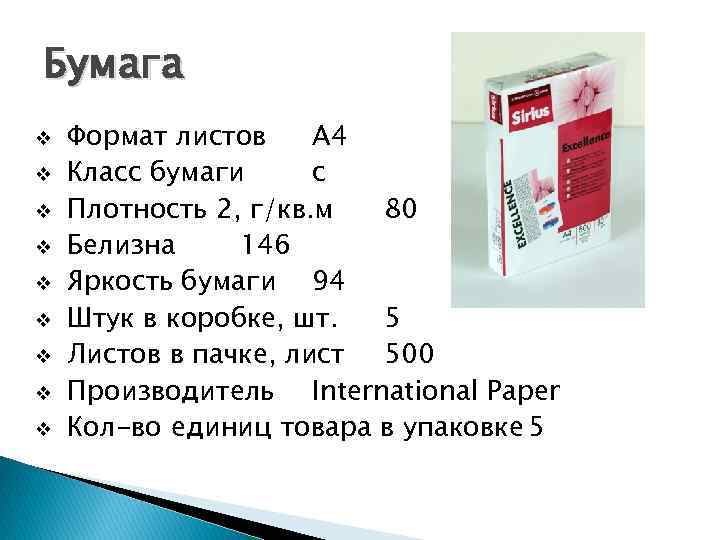

Бумага v v v v v Формат листов А 4 Класс бумаги с Плотность 2, г/кв. м 80 Белизна 146 Яркость бумаги 94 Штук в коробке, шт. 5 Листов в пачке, лист 500 Производитель International Paper Кол-во единиц товара в упаковке 5

Картриджи для принтера v Черный PG-510, PG-512 v Цветной CL-511, CL-513

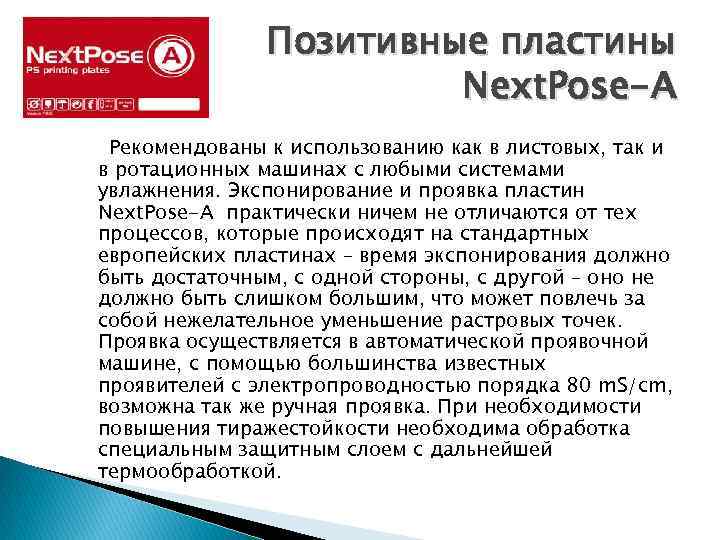

Позитивные пластины Next. Pose-А Рекомендованы к использованию как в листовых, так и в ротационных машинах с любыми системами увлажнения. Экспонирование и проявка пластин Next. Pose-А практически ничем не отличаются от тех процессов, которые происходят на стандартных европейских пластинах – время экспонирования должно быть достаточным, с одной стороны, с другой – оно не должно быть слишком большим, что может повлечь за собой нежелательное уменьшение растровых точек. Проявка осуществляется в автоматической проявочной машине, с помощью большинства известных проявителей с электропроводностью порядка 80 m. S/cm, возможна так же ручная проявка. При необходимости повышения тиражестойкости необходима обработка специальным защитным слоем с дальнейшей термообработкой.

Корректирующее средство Гуммирующий раствор Проявитель v Проявитель - HUAGUANG TPD-II, Kodak Goldstar Premium, IMAF Therm 830/One Plus, IPAGSA IP-46 etc v Гуммирующий раствор - HUAGUANG TPD-II 23 C/25 seconds, Kodak Goldstar Premium/ IMAF Therm 830 23 C/ 30 seconds v Гель для позитивных пластин

Печатные процессы

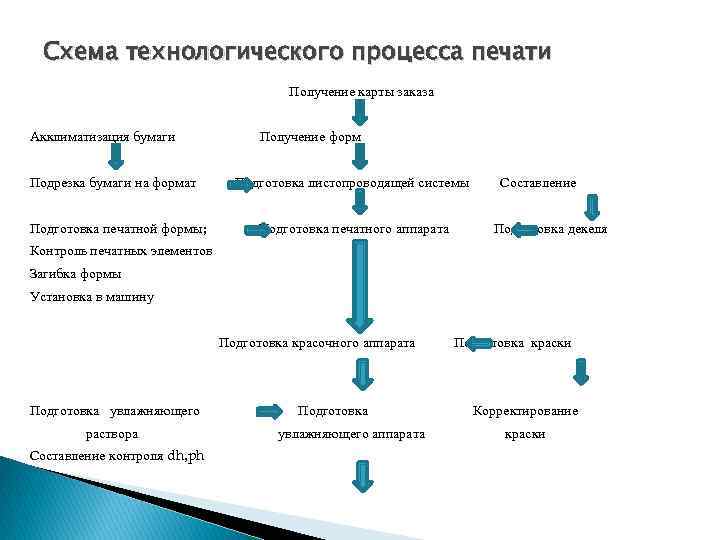

Схема технологического процесса печати Получение карты заказа Акклиматизация бумаги Получение форм Подрезка бумаги на формат Подготовка листопроводящей системы Составление Подготовка печатной формы; Подготовка печатного аппарата Подготовка декеля Контроль печатных элементов Загибка формы Установка в машину Подготовка красочного аппарата Подготовка краски Подготовка увлажняющего Подготовка Корректирование раствора увлажняющего аппарата краски Составление контроля dh, ph

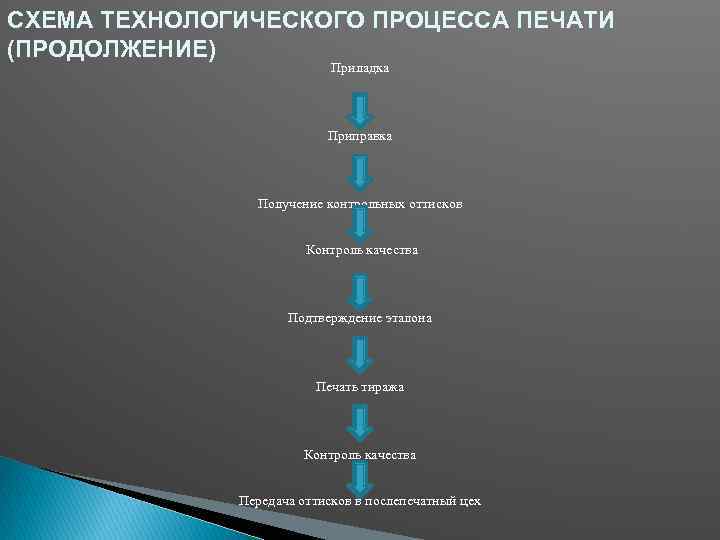

СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПЕЧАТИ (ПРОДОЛЖЕНИЕ) Приладка Приправка Получение контрольных оттисков Контроль качества Подтверждение эталона Печать тиража Контроль качества Передача оттисков в послепечатный цех

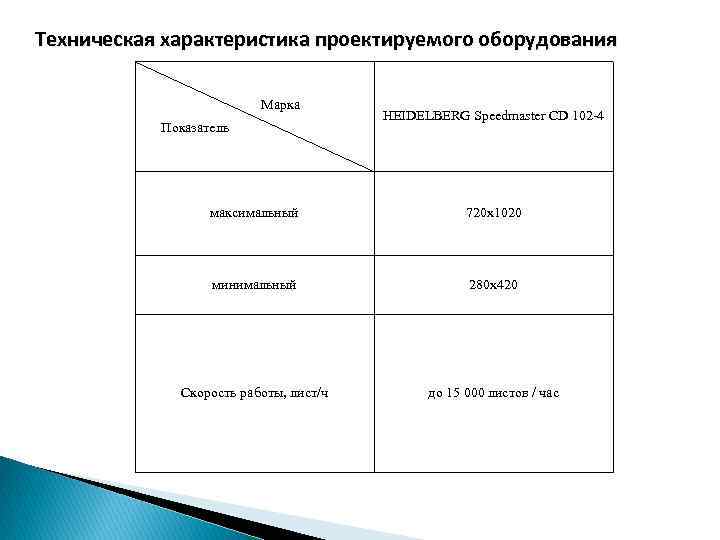

Техническая характеристика проектируемого оборудования Марка Показатель HEIDELBERG Speedmaster CD 102 -4 максимальный 720 х1020 минимальный 280 х420 Скорость работы, лист/ч до 15 000 листов / час

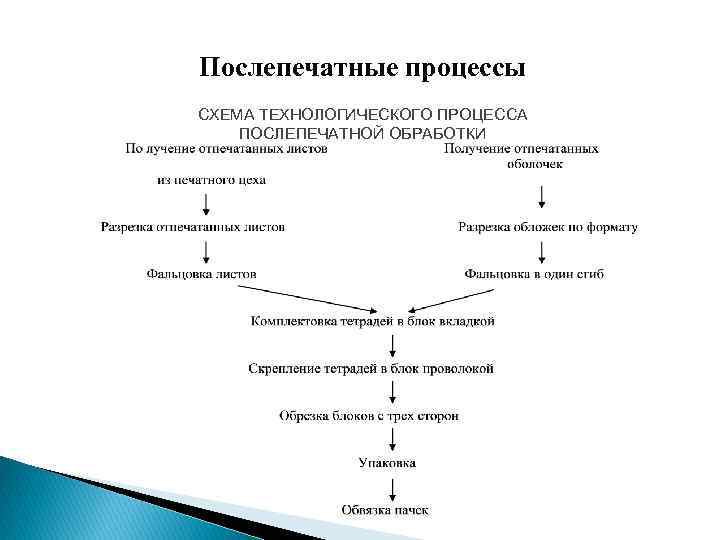

Послепечатные процессы СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПОСЛЕПЕЧАТНОЙ ОБРАБОТКИ

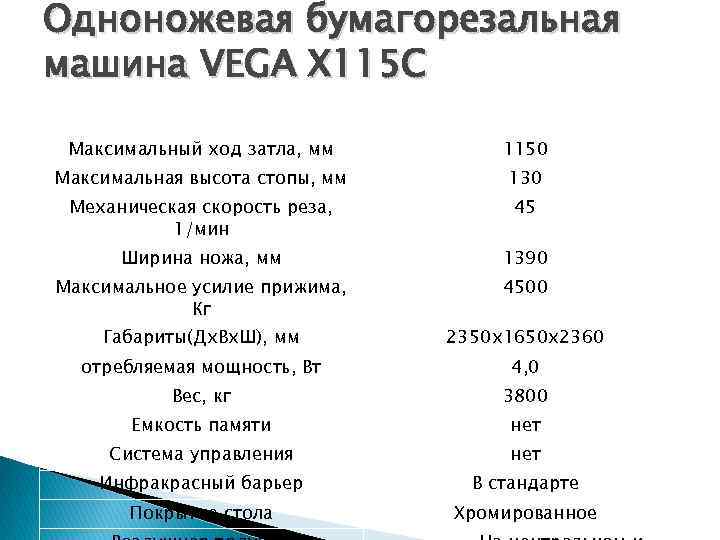

Одноножевая бумагорезальная машина VEGA X 115 C Длина реза, мм 1150 Максимальный ход затла, мм 1150 Максимальная высота стопы, мм 130 Механическая скорость реза, 1/мин 45 Ширина ножа, мм 1390 Максимальное усилие прижима, Кг 4500 Габариты(Дх. Вх. Ш), мм 2350 x 1650 x 2360 отребляемая мощность, Вт 4, 0 Вес, кг 3800 Емкость памяти нет Система управления нет Инфракрасный барьер В стандарте Покрытие стола Хромированное

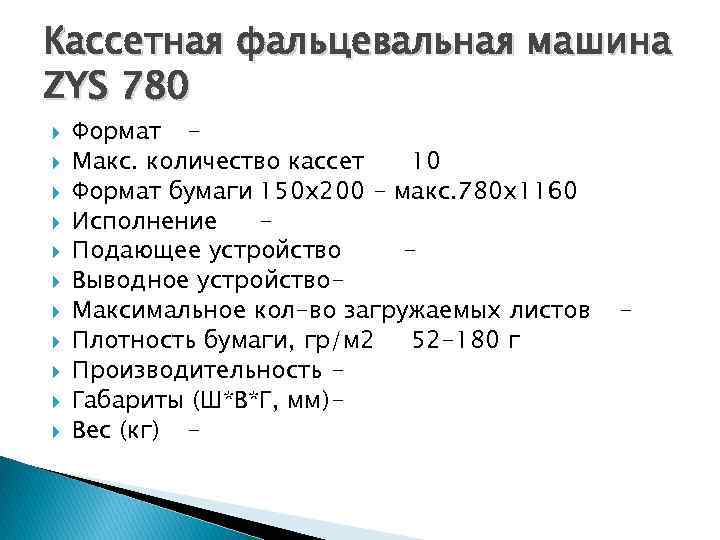

Кассетная фальцевальная машина ZYS 780 Формат Макс. количество кассет 10 Формат бумаги 150 х200 - макс. 780 х1160 Исполнение Подающее устройство Выводное устройство. Максимальное кол-во загружаемых листов Плотность бумаги, гр/м 2 52 -180 г Производительность Габариты (Ш*В*Г, мм)Вес (кг) - -

Заключение В результате дипломного проектирования был разработан технологический процесс изготовления журнала. в дипломном проекте были рассмотрены экономические показатели выпускаемой продукции, ее себестоимость и прибыльность для проектируемой типографии. Все затраты соответствуют современному состоянию рынка полиграфических услуг. Полная себестоимость продукции составила 26 556 524 рублей. При расчете заработной платы было учтено стимулирование премиями, а также из полученной прибили можно отправить рабочих на курсы повышения квалификации. Себестоимость одного экземпляра составила 221 рубль. Рентабельность продукции 20%. Следовательно, цена единицы продукции будет составлять 265 рублей, в которую входит себестоимость продукции, прибыль предприятия и налог на добавленную стоимость. Так же в данном проекте рассмотрен раздел, посвященный экологическому менеджменту предприятия и охране труда, который отражает защиту окружающей среды и охрану труда работающего персонала. По итогам проделанной работы можно сделать следующее выводы, что выбранная технология, оборудование и материалы соответствуют современным требованиям полиграфической отрасли, продукция доступна по цене и будет пользоваться спросом.
