Избранные главы неорганического материаловедения Лекция 5 Двухкомпонентные системы 1. Правила построения фазовых диаграмм. 2. Ошибки построения фазовых диаграмм. 3. Примеры построения.

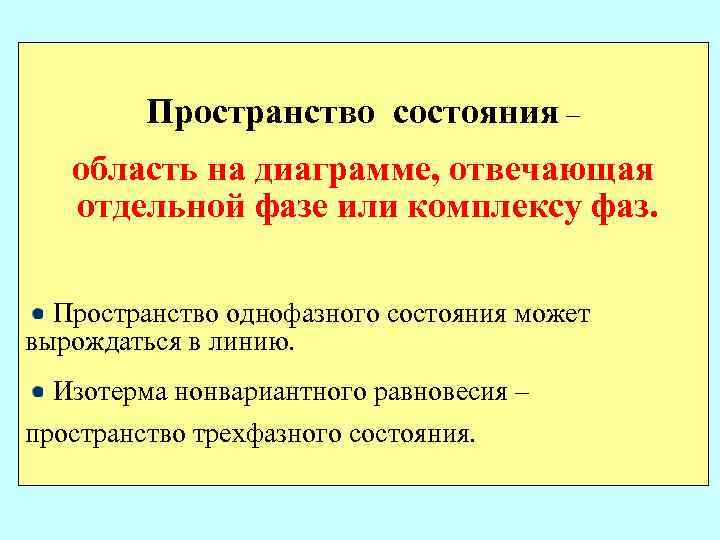

Пространство состояния – область на диаграмме, отвечающая отдельной фазе или комплексу фаз. Пространство однофазного состояния может вырождаться в линию. Изотерма нонвариантного равновесия – пространство трехфазного состояния.

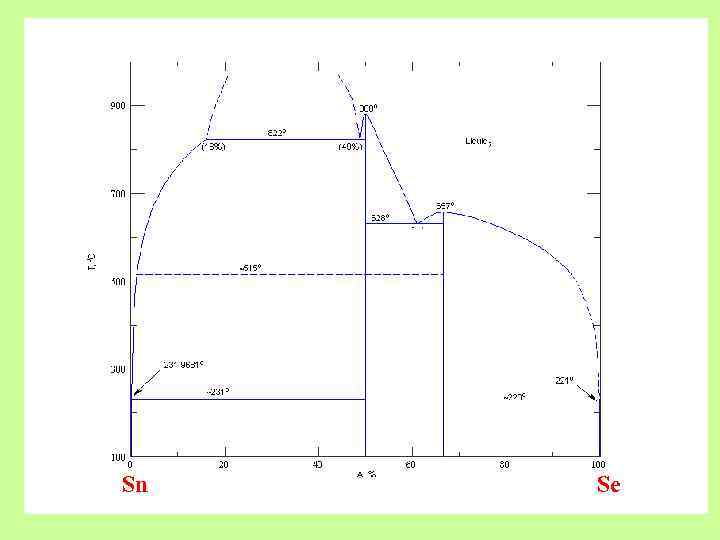

Sn Se

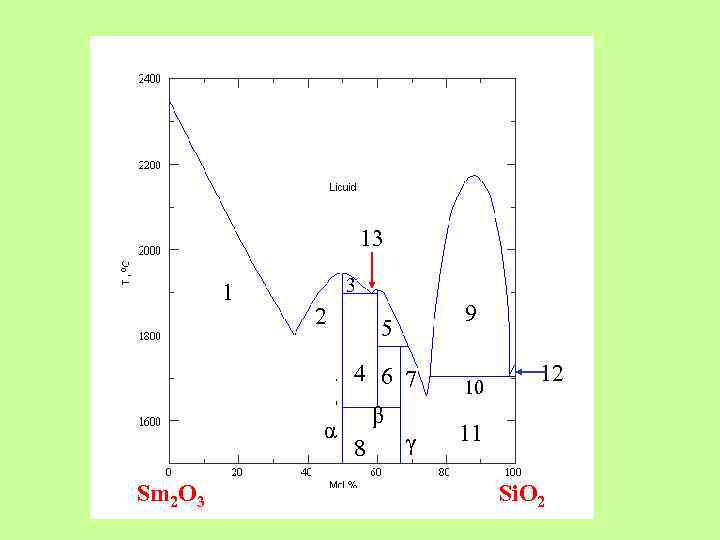

13 1 3 2 9 5 4 6 7 α Sm 2 O 3 β 8 γ 10 12 11 Si. O 2
Правило о соприкасающихся пространствах состояния: Два соседних пространства состояния, разделенные линией, различаются на одну фазу.

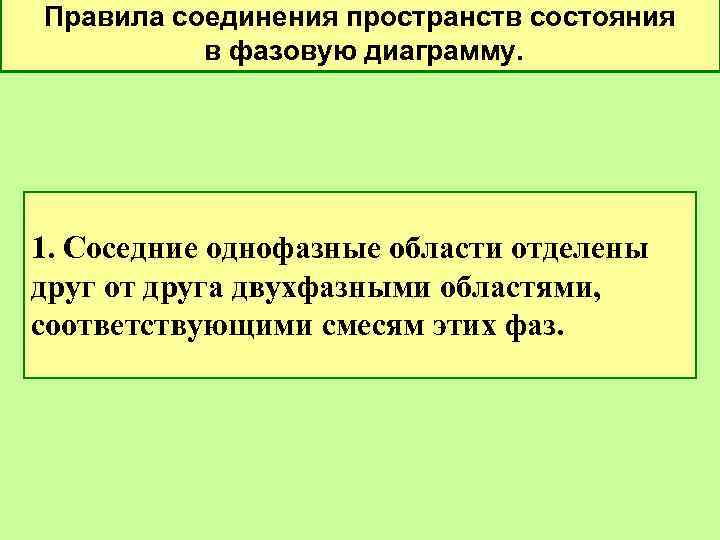

Правила соединения пространств состояния в фазовую диаграмму. 1. Соседние однофазные области отделены друг от друга двухфазными областями, соответствующими смесям этих фаз.
Правила соединения пространств состояния в фазовую диаграмму. 1. Соседние однофазные области отделены друг от друга двухфазными областями, соответствующими смесям этих фаз. Диаграмма состояния системы Zr. O 2 –Sc 2 O 3
Правила соединения пространств состояния в фазовую диаграмму. 2. Однофазные области могут соприкасаться друг с другом только в одной точке – точке конгруэнтного превращения, но не по граничной линии.

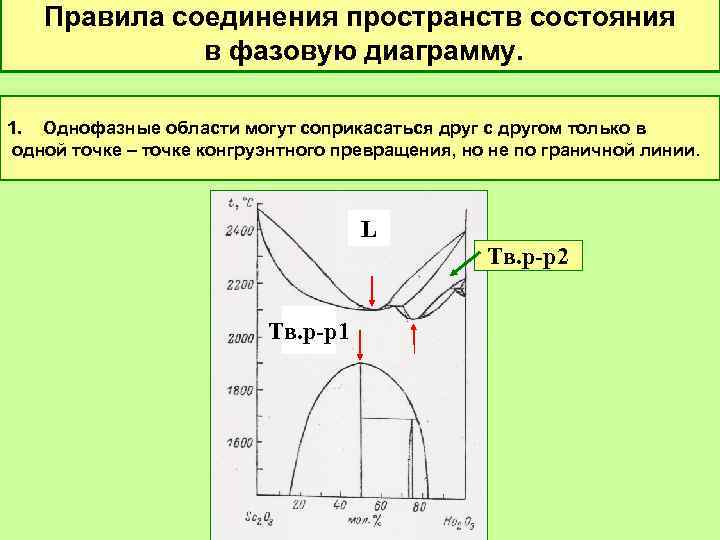

Правила соединения пространств состояния в фазовую диаграмму. 1. Однофазные области могут соприкасаться друг с другом только в одной точке – точке конгруэнтного превращения, но не по граничной линии. L Тв. р-р2 Тв. р-р1

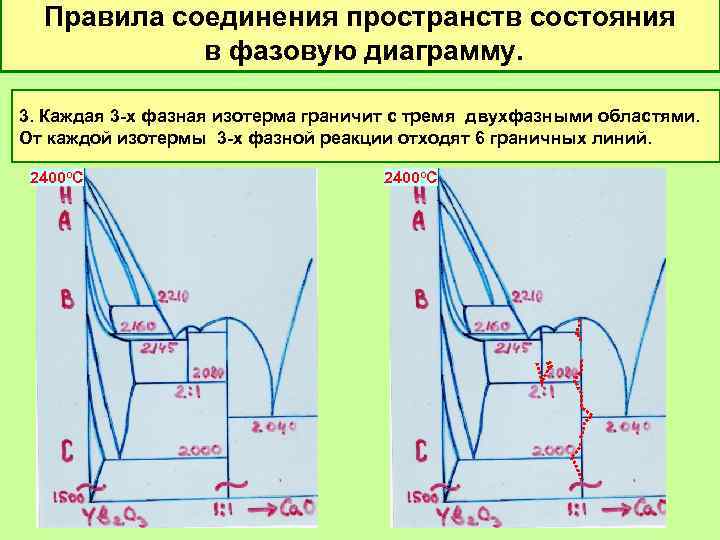

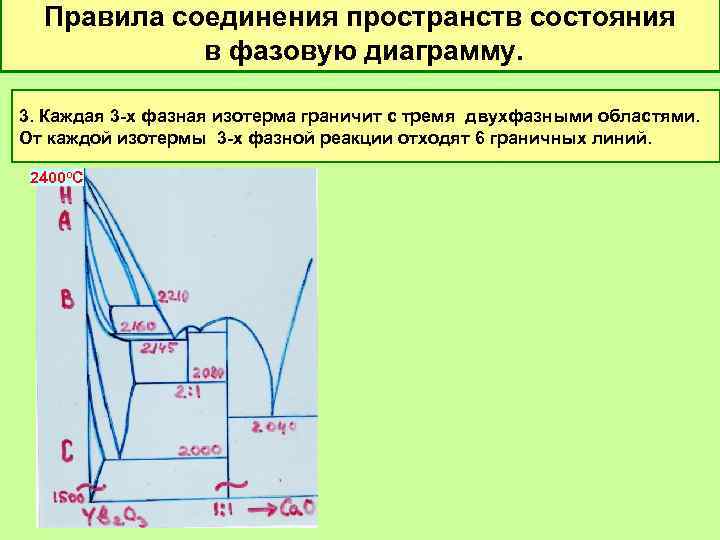

Правила соединения пространств состояния в фазовую диаграмму. 3. Каждая 3 -х фазная изотерма граничит с тремя двухфазными областями. От каждой изотермы 3 -х фазной реакции отходят 6 граничных линий. 2400 о. С
Правила соединения пространств состояния в фазовую диаграмму. 3. Каждая 3 -х фазная изотерма граничит с тремя двухфазными областями. От каждой изотермы 3 -х фазной реакции отходят 6 граничных линий. 2400 о. С

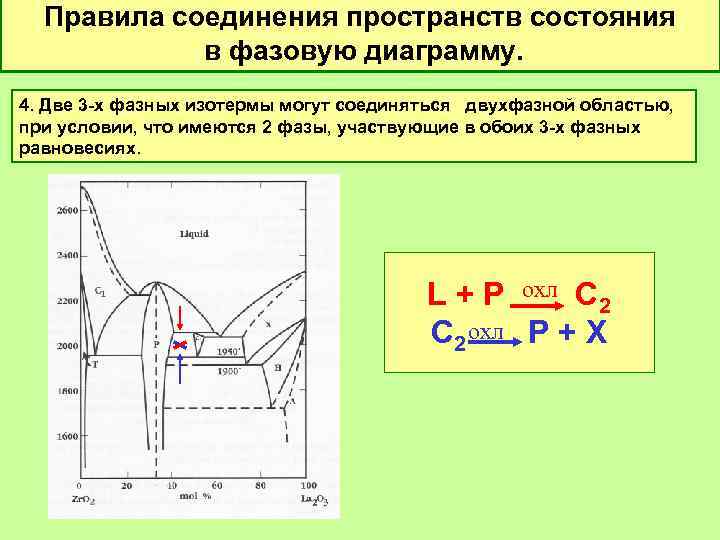

Правила соединения пространств состояния в фазовую диаграмму. 4. Две 3 -х фазных изотермы могут соединяться двухфазной областью, при условии, что имеются 2 фазы, участвующие в обоих 3 -х фазных равновесиях. L + P охл C 2 С 2 охл P + X

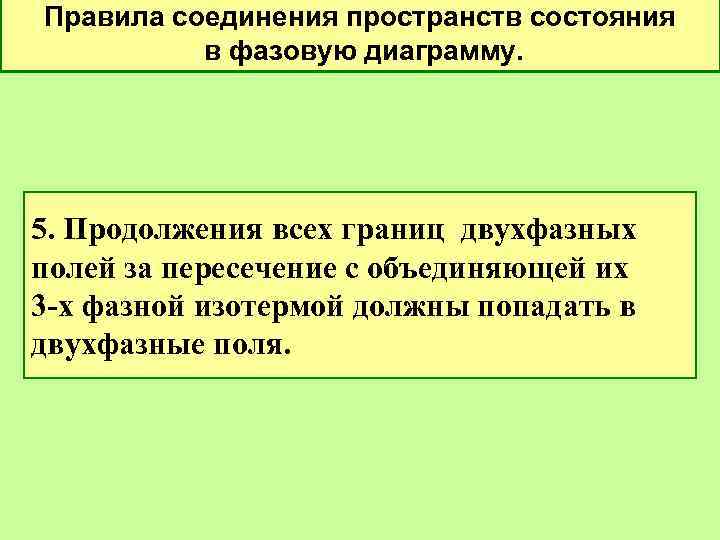

Правила соединения пространств состояния в фазовую диаграмму. 5. Продолжения всех границ двухфазных полей за пересечение с объединяющей их 3 -х фазной изотермой должны попадать в двухфазные поля.

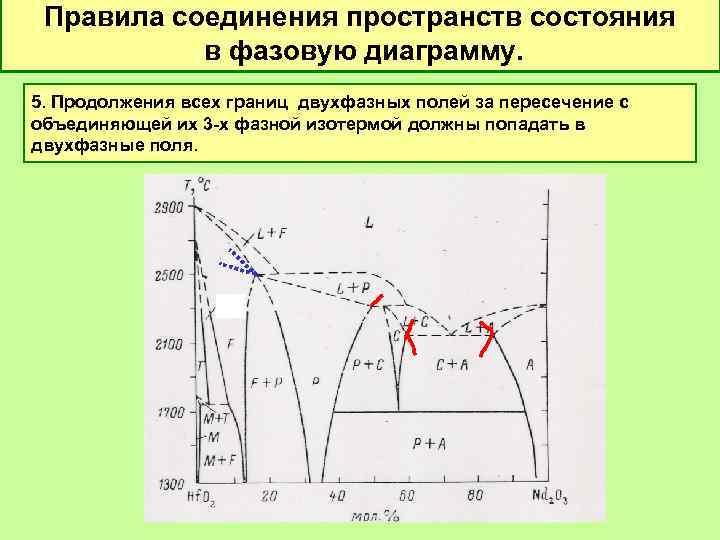

Правила соединения пространств состояния в фазовую диаграмму. 5. Продолжения всех границ двухфазных полей за пересечение с объединяющей их 3 -х фазной изотермой должны попадать в двухфазные поля.
Правила соединения пространств состояния в фазовую диаграмму. 5. Продолжения всех границ двухфазных полей за пересечение с объединяющей их 3 -х фазной изотермой должны попадать в двухфазные поля. Реакция?

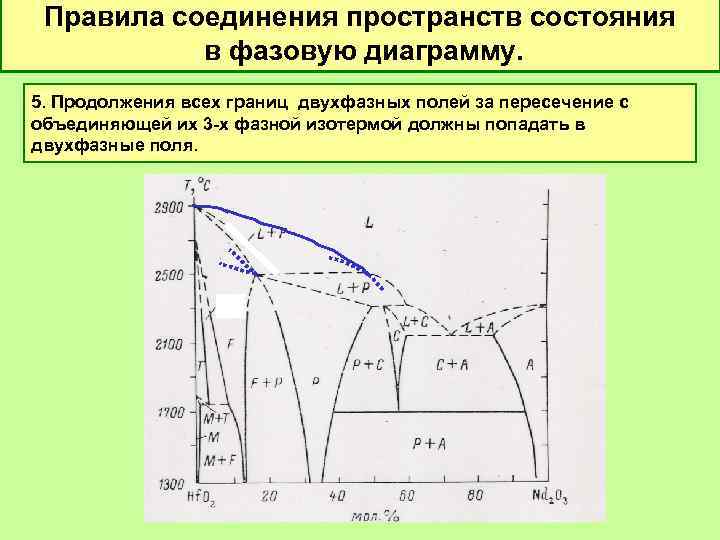

Правила соединения пространств состояния в фазовую диаграмму. 5. Продолжения всех границ двухфазных полей за пересечение с объединяющей их 3 -х фазной изотермой должны попадать в двухфазные поля.

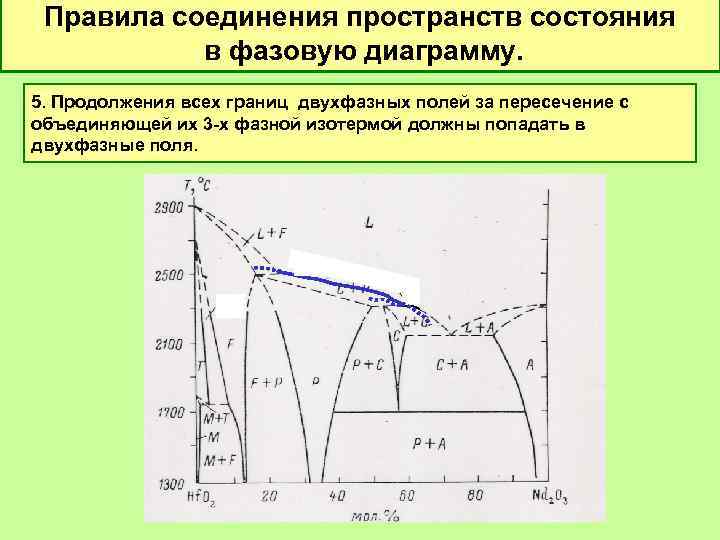

Правила соединения пространств состояния в фазовую диаграмму. 5. Продолжения всех границ двухфазных полей за пересечение с объединяющей их 3 -х фазной изотермой должны попадать в двухфазные поля.
Ошибки построения фазовых диаграмм.

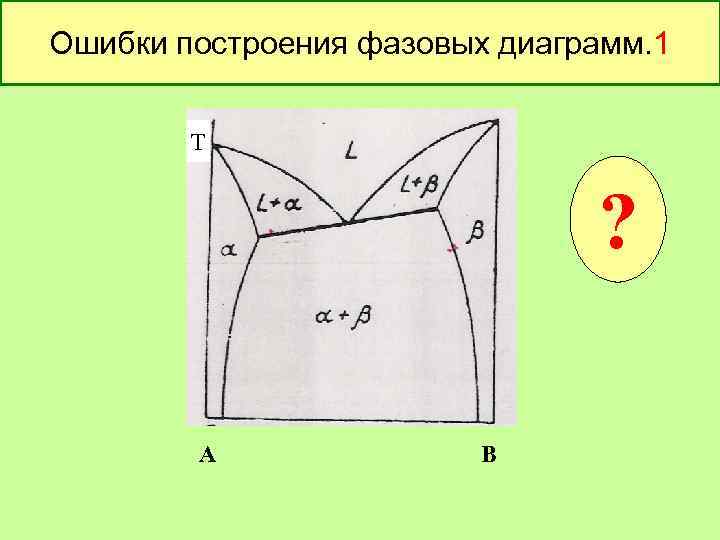

Ошибки построения фазовых диаграмм. 1 Т ? А В

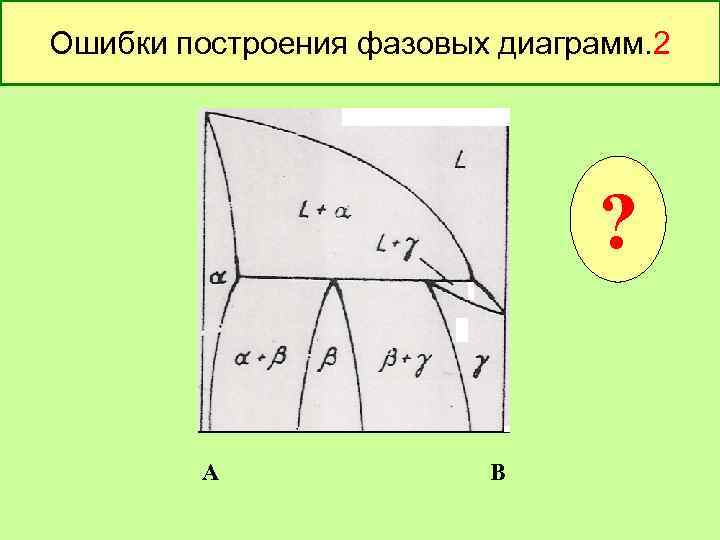

Ошибки построения фазовых диаграмм. 2 Т ? А В
Ошибки построения фазовых диаграмм. 3 Т ? А А ВВ

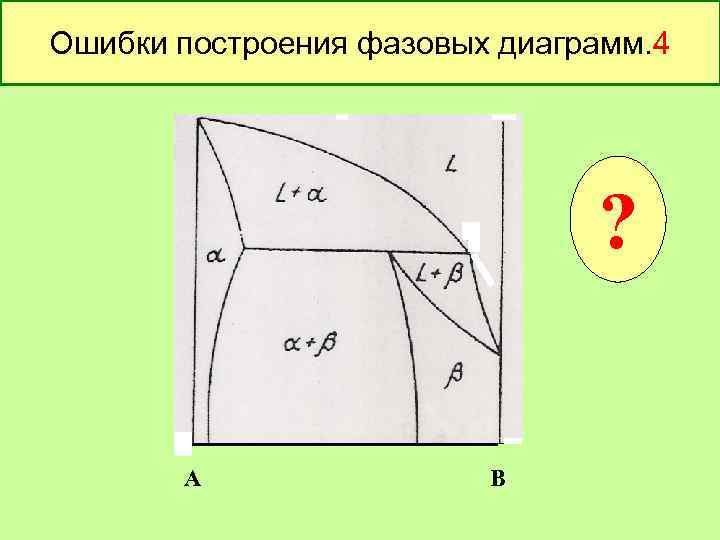

Ошибки построения фазовых диаграмм. 4 Т ? А А В В

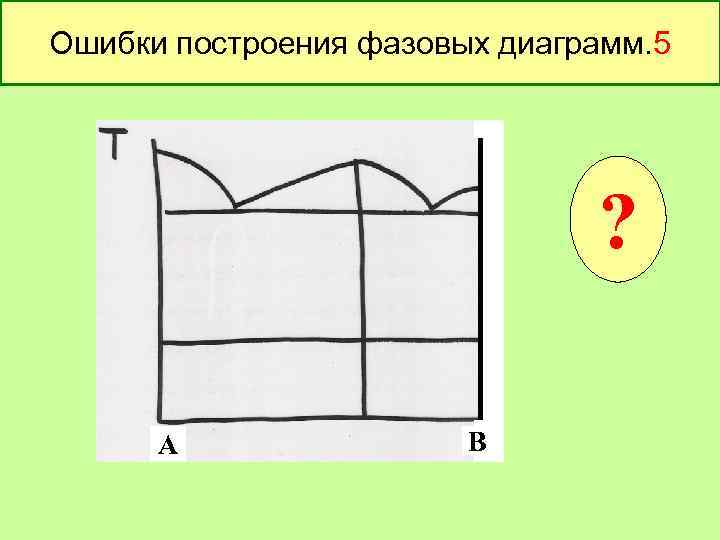

Ошибки построения фазовых диаграмм. 5 Т ? А А В В

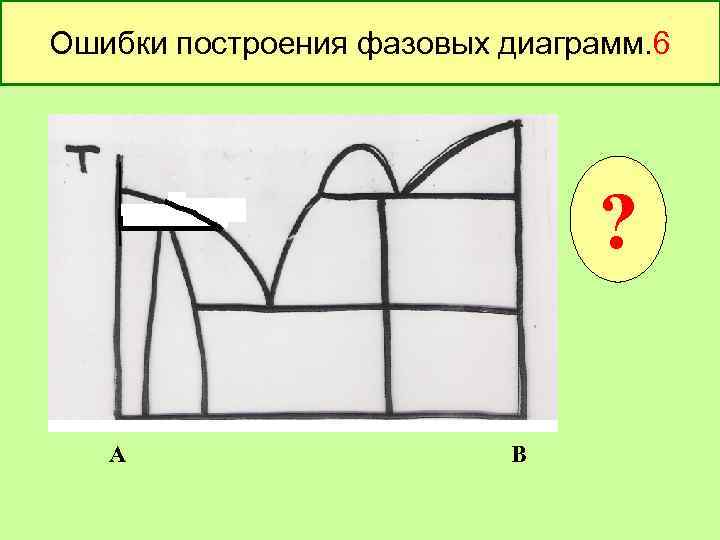

Ошибки построения фазовых диаграмм. 6 Т ? А В

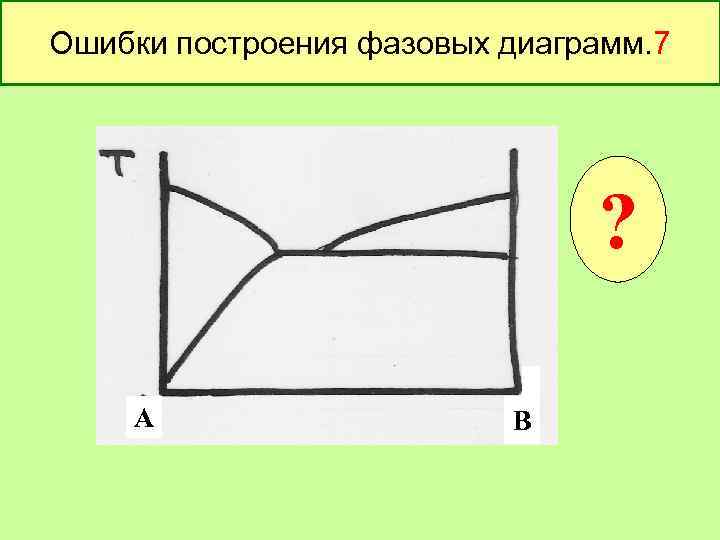

Ошибки построения фазовых диаграмм. 7 ? А А В В

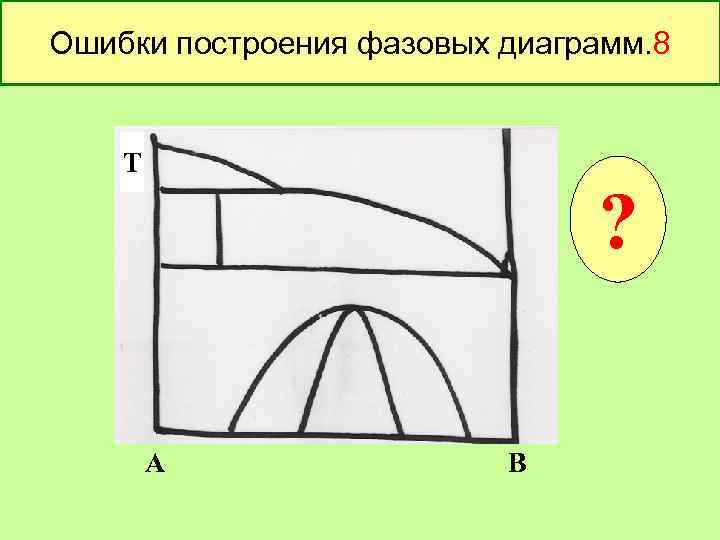

Ошибки построения фазовых диаграмм. 8 Т ? А В

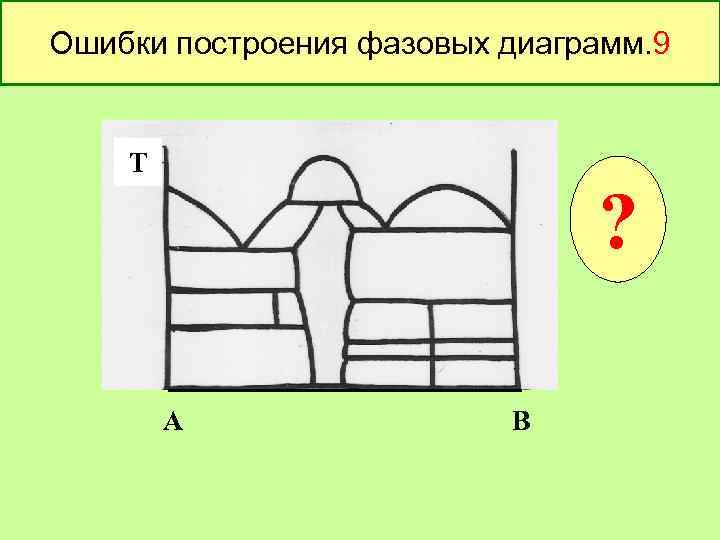

Ошибки построения фазовых диаграмм. 9 Т ? А В

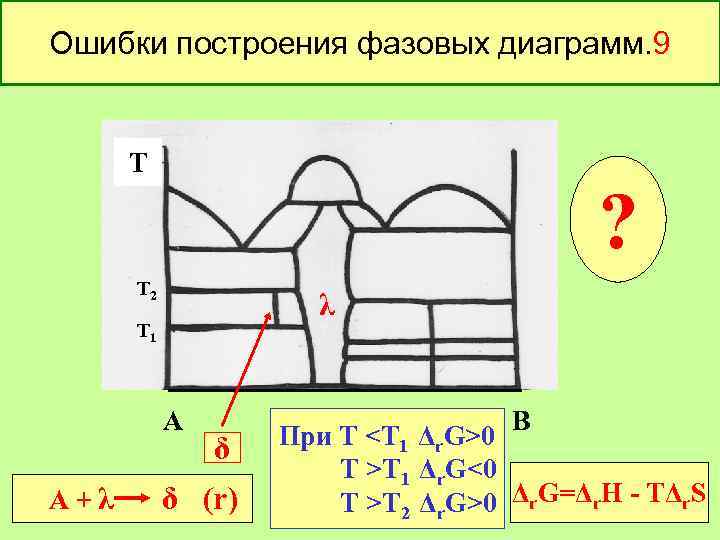

Ошибки построения фазовых диаграмм. 9 Т ? Т 2 λ Т 1 А А+λ δ δ (r) В При T <Т 1 Δr. G>0 T >Т 1 Δr. G<0 T >Т 2 Δr. G>0 Δr. G=Δr. H - TΔr. S

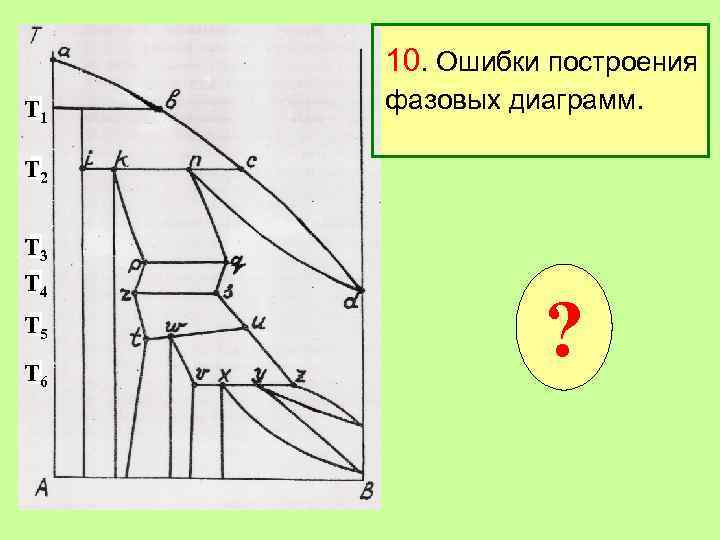

T 1 10. Ошибки построения фазовых диаграмм. T 2 T 3 T 4 T 5 T 6 ?
Ж Cu Ошибки в контрольной работе Zn

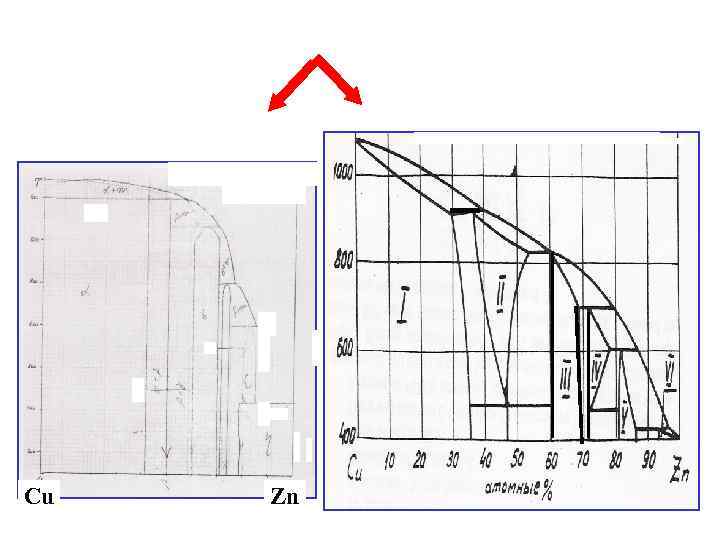

Cu Zn

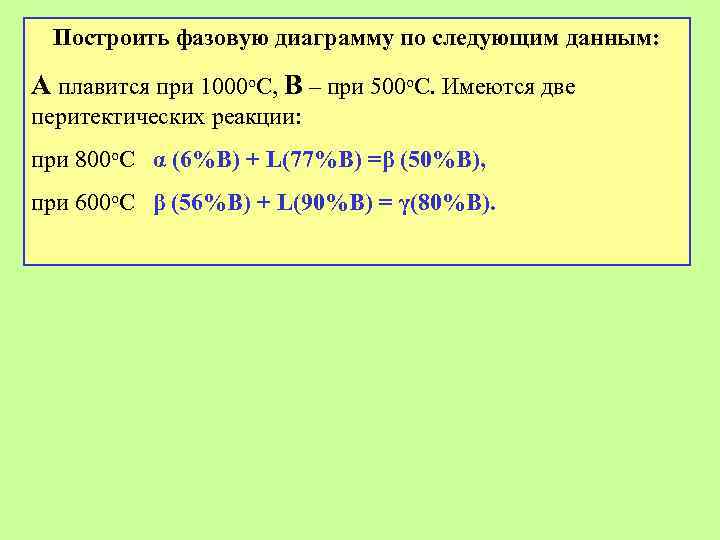

Построить фазовую диаграмму по следующим данным: А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В).

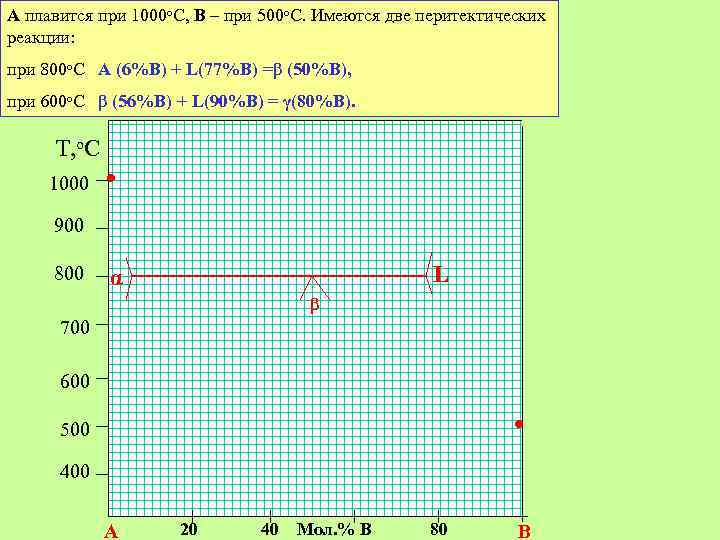

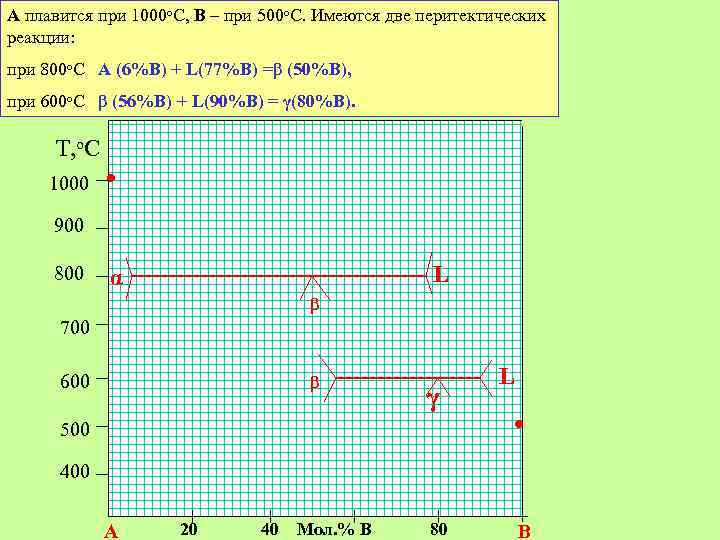

А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 • 500 400 А 20 40 Мол. % В 80 В

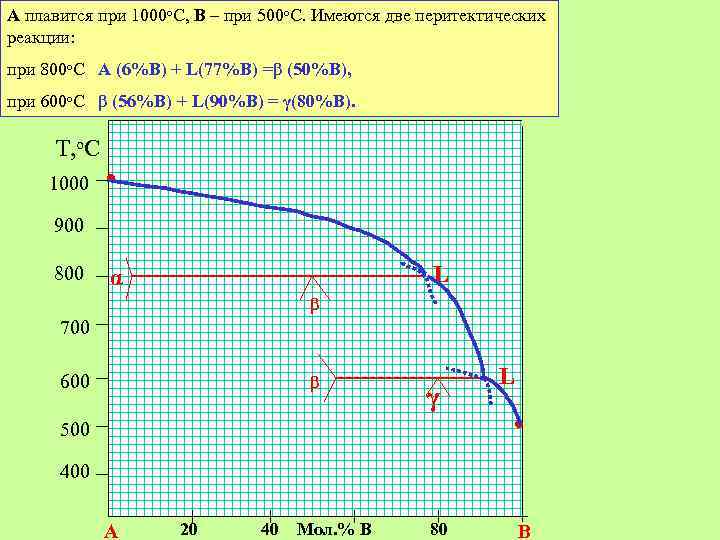

А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 β γ 500 L • 400 А 20 40 Мол. % В 80 В
А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 β γ 500 L • 400 А 20 40 Мол. % В 80 В

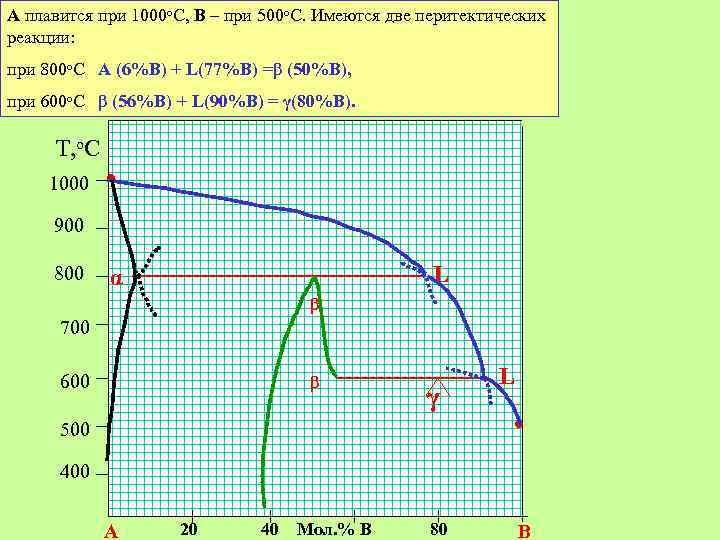

А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 β γ 500 L • 400 А 20 40 Мол. % В 80 В

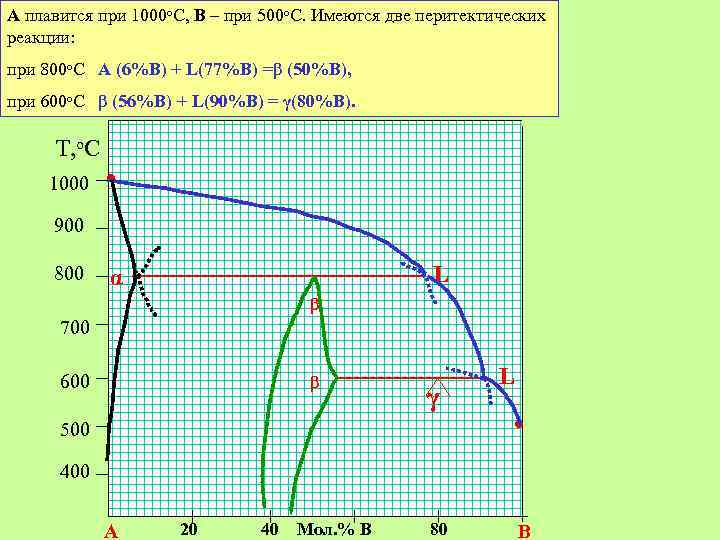

А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 β γ 500 L • 400 А 20 40 Мол. % В 80 В
А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 L β 500 γ 400 А 20 40 Мол. % В 80 • В

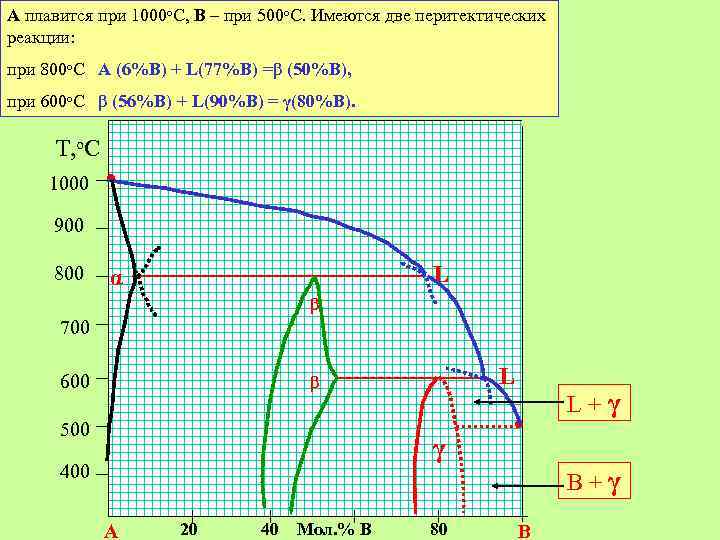

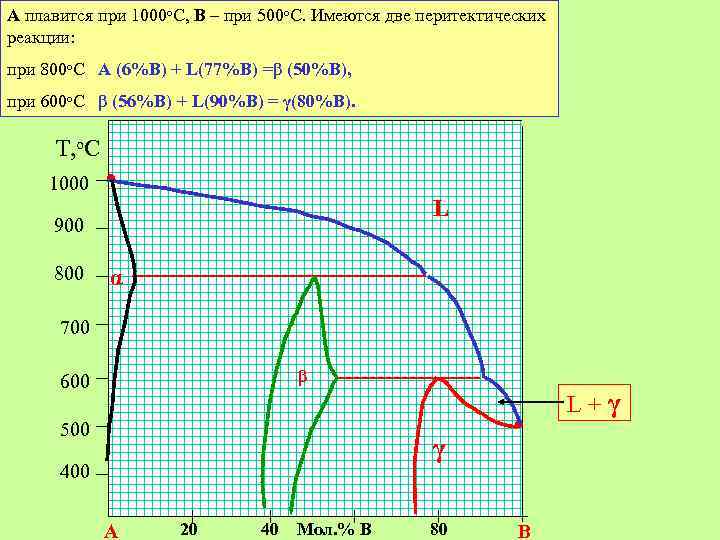

А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 L β 500 γ 400 • L+γ B+γ А 20 40 Мол. % В 80 В
А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • 900 800 L α β 700 600 L β 500 γ 400 • L+γ B+γ А 20 40 Мол. % В 80 В
А плавится при 1000 о. С, В – при 500 о. С. Имеются две перитектических реакции: при 800 о. С Α (6%В) + L(77%В) =β (50%В), при 600 о. С β (56%В) + L(90%В) = γ(80%В). Т, о. С 1000 • L 900 800 α 700 β 600 500 γ 400 А 20 40 Мол. % В 80 • В L+γ

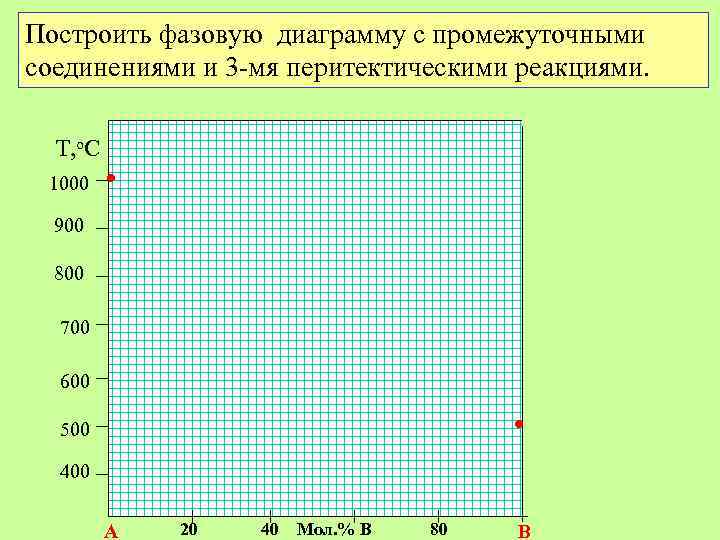

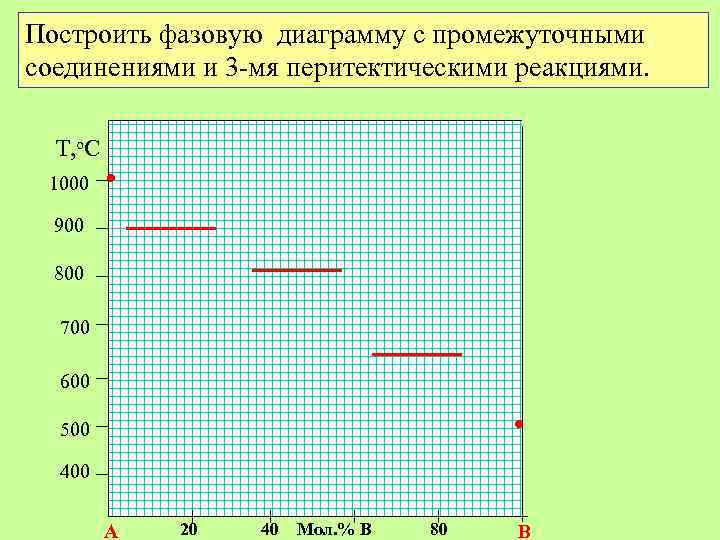

Построить фазовую диаграмму с промежуточными соединениями и 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • 500 400 А 20 40 Мол. % В 80 В
Построить фазовую диаграмму с промежуточными соединениями и 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • 500 400 А 20 40 Мол. % В 80 В

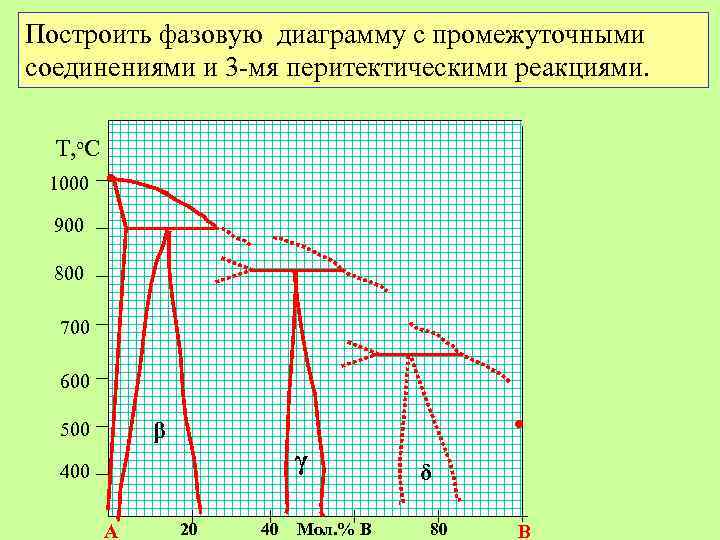

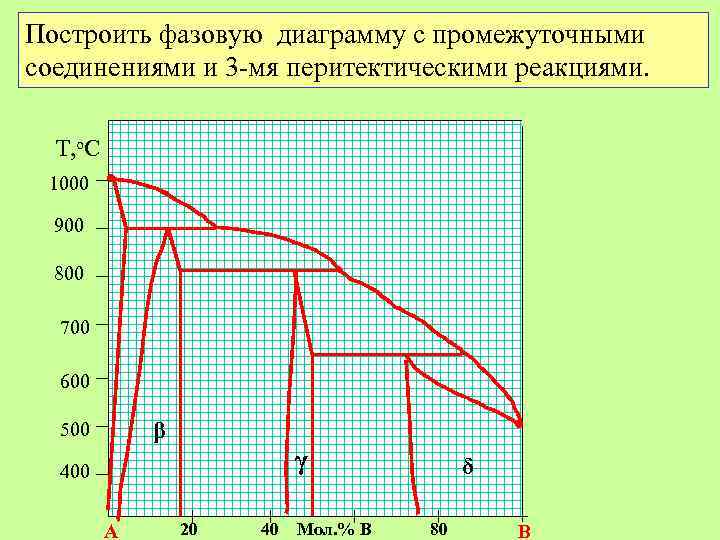

Построить фазовую диаграмму с промежуточными соединениями и 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • β 500 γ 400 А 20 40 Мол. % В δ 80 В
Построить фазовую диаграмму с промежуточными соединениями и 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • β 500 γ 400 А 20 40 Мол. % В δ 80 В
Построить фазовую диаграмму с промежуточными соединениями и 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • β 500 γ 400 А 20 40 Мол. % В δ 80 В

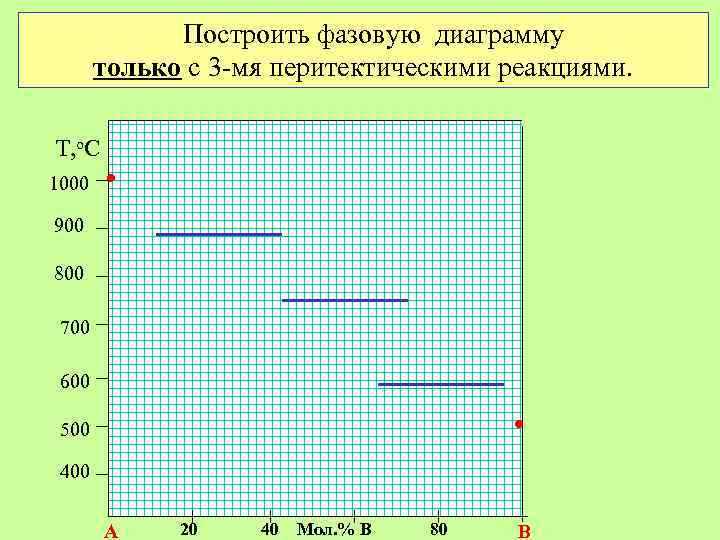

Построить фазовую диаграмму только с 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • 500 400 А 20 40 Мол. % В 80 В
Построить фазовую диаграмму только с 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 700 600 • 500 δ 400 А 20 40 Мол. % В 80 В

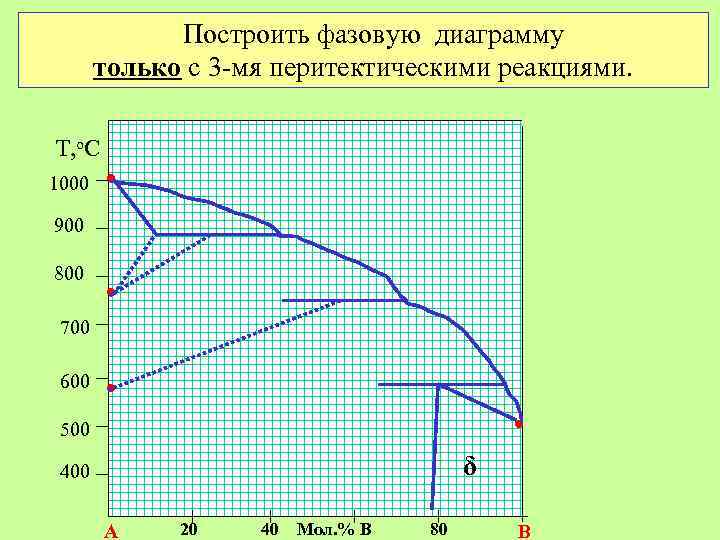

Построить фазовую диаграмму только с 3 -мя перитектическими реакциями. Т, о. С 1000 • 900 800 • 700 600 • • 500 δ 400 А 20 40 Мол. % В 80 В

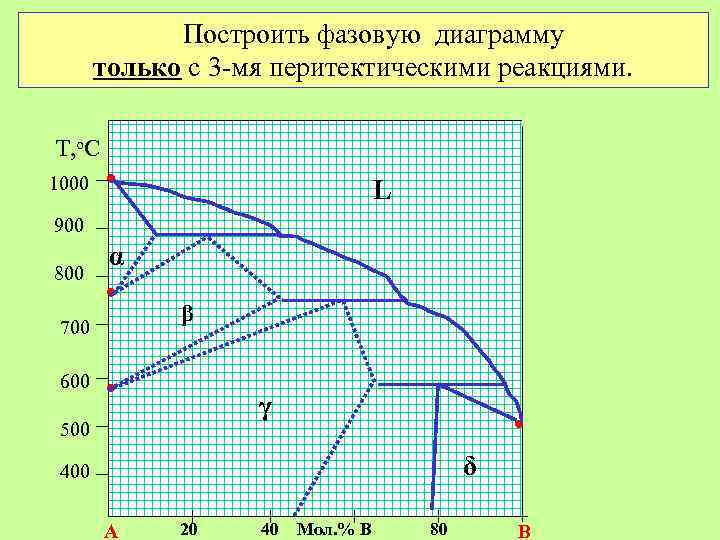

Построить фазовую диаграмму только с 3 -мя перитектическими реакциями. Т, о. С 1000 • L 900 800 α • 700 600 β • γ 500 • δ 400 А 20 40 Мол. % В 80 В
Построить фазовую диаграмму только с 3 -мя перитектическими реакциями. Т, о. С 1000 • L 900 800 α • 700 600 β • γ 500 • δ 400 А 20 40 Мол. % В 80 В
The end
