Из чего состоит Интернет? Как работает Интернет? Для чего используется Интернет?

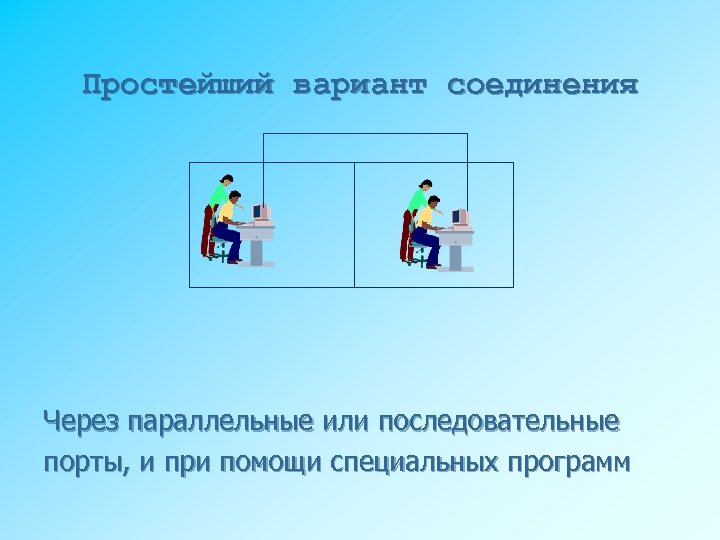

Простейший вариант соединения Через параллельные или последовательные порты, и при помощи специальных программ

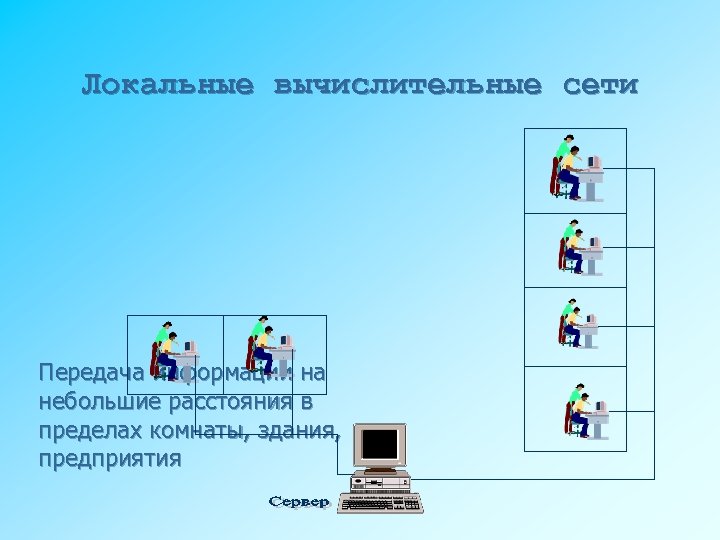

Локальные вычислительные сети Передача информации на небольшие расстояния в пределах комнаты, здания, предприятия
Глобальные сети Связывают компьютеры в пределах страны, континента или планеты Узловая машина Информационный сервер

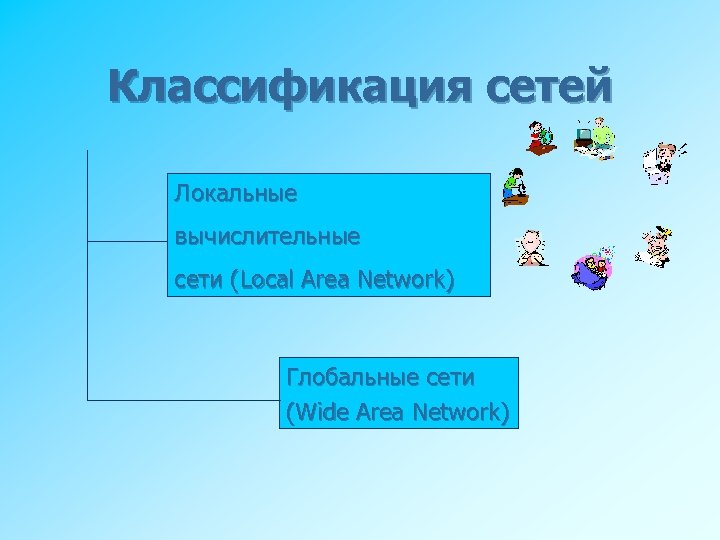

Классификация сетей Локальные вычислительные сети (Local Area Network) Глобальные сети (Wide Area Network)
Назначение компьютерных сетей n n Обеспечение совместного использования аппаратными и программными ресурсами Обеспечение совместного доступа к ресурсам данных
Интернет Всемирная компьютерная сеть. Сообщество соединенных между собой сетей, в которых используются общие правила обмена данными между компьютерами Узловая машина Информационный сервер
Историческая справка Агентство Перспективных разработок министерства обороны США (DARPA) – первый разработчик компьютерной сети, которая получила название ARPAnet. 29 октября 1969 года принято считать днем рождения сети. Создатели сети: Jon Postel, Steve Crocker и Spent. ARPAnet состоял из четырех узлов: SRI – исследовательский центр Стэндфордского университета UCLA- Калифорнийский университет в Лос-Анджелесе UCSB-Калифорнийский университет Санта-Барбары UTAN- Университет штата Юты.
Историческая справка 1945 -1960 Теоретические работы по интерактивному взаимодействию человека с машиной, появление первых интерактивных устройств и вычислительных машин, на которых реализован режим разделения времени. 1961 -1970 Разработка технических принципов коммутации пакетов, ввод в действие ARPANet. 1971 -1980 Число узлов ARPANet возросло до нескольких десятков, проложены специальные кабельные линии, соединяющие некоторые узлы, начинает функционировать электронная почта, о результатах работ ученые докладывают на международных научных конференциях 1981 -1990 Принят протокол ТСР/IP Министерство обороны решает построить собственную сеть на основе ARPANet, происходит разделение на ARPAnet и MILNet, вводится система доменных имен Domain Name System(DNS), число хостов доходит до 100000 1991 -2004 Новейшая история
Технические и программные ресурсы Интернет Из чего состоит Интернет? Технические средства Как работает Интернет? Технология передачи и обработки данных Информационные услуги Для чего используется Интернет?

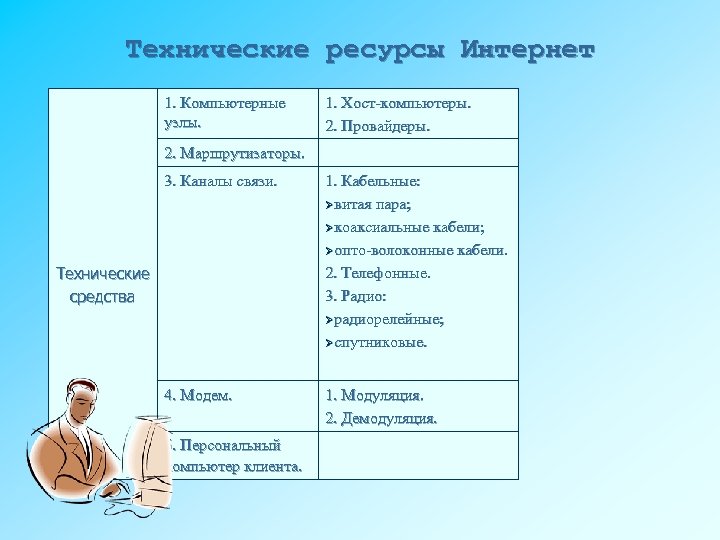

Технические ресурсы Интернет 1. Компьютерные узлы. 1. Хост-компьютеры. 2. Провайдеры. 2. Маршрутизаторы. 3. Каналы связи. 1. Кабельные: Øвитая пара; Øкоаксиальные кабели; Øопто-волоконные кабели. 2. Телефонные. 3. Радио: Øрадиорелейные; Øспутниковые. 4. Модем. 1. Модуляция. 2. Демодуляция. Технические средства 5. Персональный компьютер клиента.

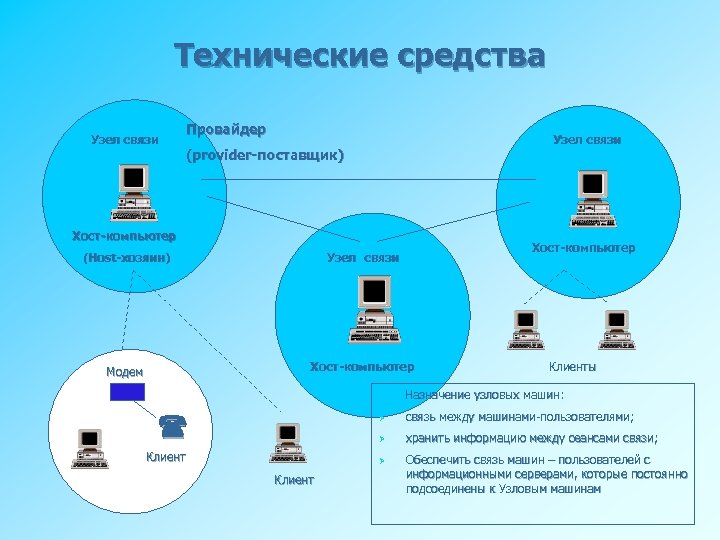

Технические средства Узел связи Провайдер Узел связи (provider-поставщик) Хост-компьютер (Host-хозяин) Узел связи Модем Хост-компьютер Клиенты Назначение узловых машин: Ø Ø Клиент связь между машинами-пользователями; хранить информацию между сеансами связи; Ø Клиент Обеспечить связь машин – пользователей с информационными серверами, которые постоянно подсоединены к Узловым машинам

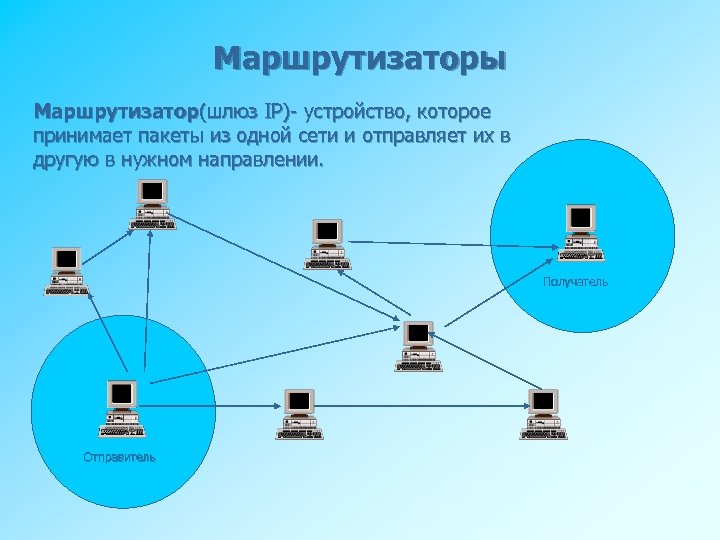

Маршрутизаторы Маршрутизатор(шлюз IP)- устройство, которое принимает пакеты из одной сети и отправляет их в другую в нужном направлении. Получатель Отправитель

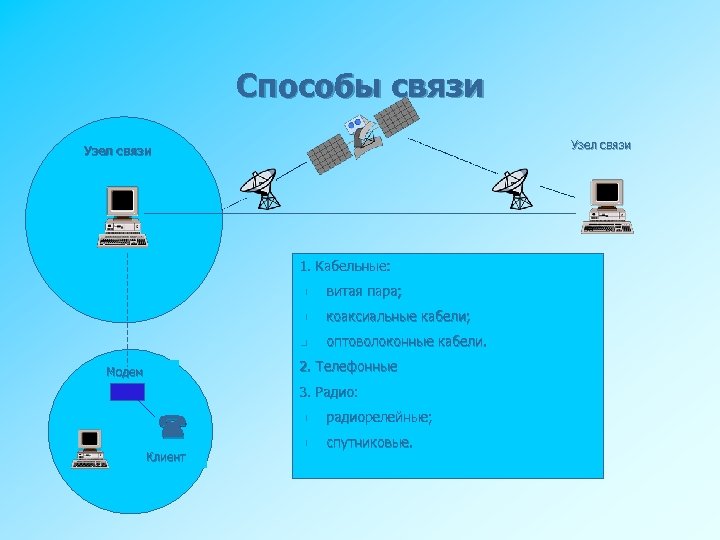

Способы связи Узел связи 1. Кабельные: n витая пара; n коаксиальные кабели; n оптоволоконные кабели. 2. Телефонные Модем 3. Радио: Клиент n радиорелейные; n спутниковые.

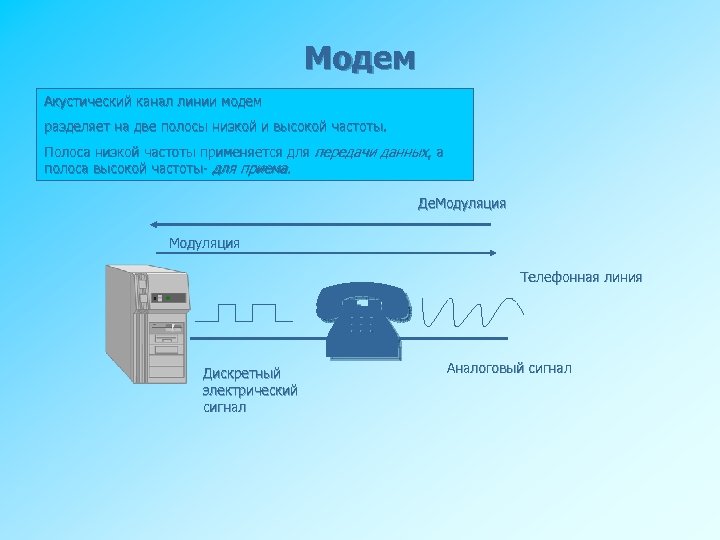

Модем Акустический канал линии модем разделяет на две полосы низкой и высокой частоты. Полоса низкой частоты применяется для передачи данных, а полоса высокой частоты- для приема. Де. Модуляция Дискретный электрический сигнал Телефонная линия Аналоговый сигнал
Технические ресурсы Интернет 1. Компьютерные узлы. 1. Хост-компьютеры. 2. Провайдеры. 2. Маршрутизаторы. 3. Каналы связи. 1. Кабельные: Øвитая пара; Øкоаксиальные кабели; Øопто-волоконные кабели. 2. Телефонные. 3. Радио: Øрадиорелейные; Øспутниковые. 4. Модем. 1. Модуляция. 2. Демодуляция. Технические средства 5. Персональный компьютер клиента.
Программные ресурсы Интернета 1. Технология «Клиент-сервер» 2. Пакетная технология передачи информации 3. Протоколы Транспортные протоколы TCP Протоколы маршрутизации Технология передачи и обработки данных IP Протоколы поддержки сетевого адреса (доменная система имен) DNS Протоколы прикладных серверов FTP HTTP TELNET Шлюзовые протоколы BGP Почтовые протоколы POP SMTP 4. Адресация в сети Интернет 5. Доменная система имен

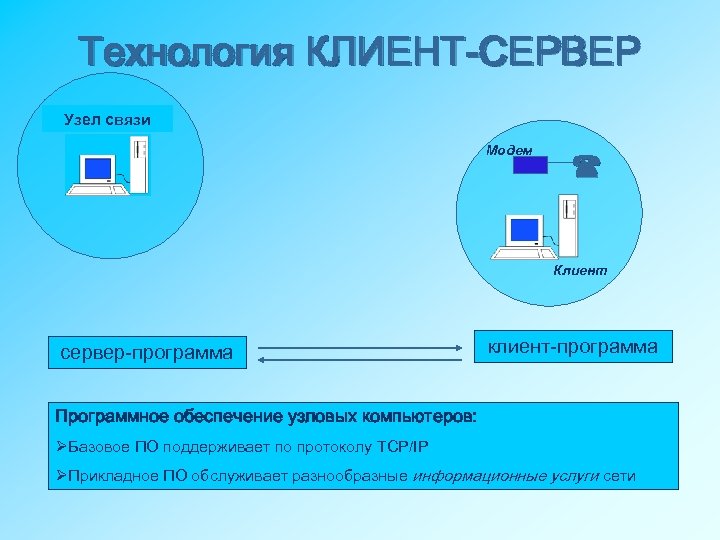

Технология КЛИЕНТ-СЕРВЕР Узел связи Модем Клиент сервер-программа клиент-программа Программное обеспечение узловых компьютеров: ØБазовое ПО поддерживает по протоколу TCP/IP ØПрикладное ПО обслуживает разнообразные информационные услуги сети

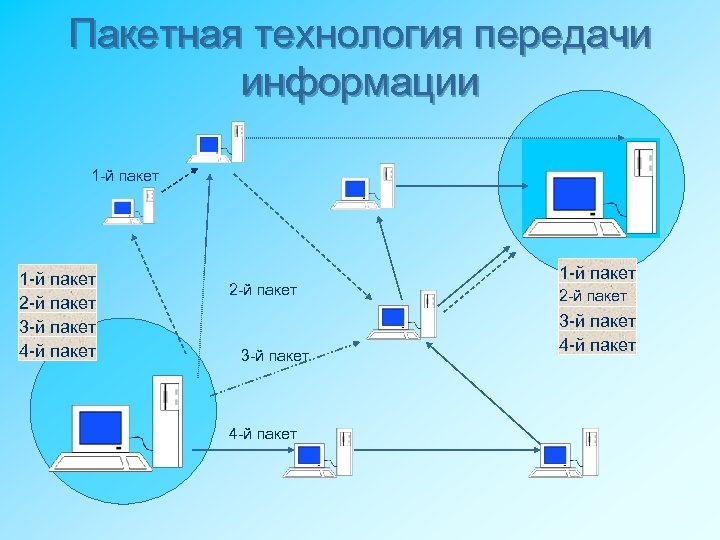

Пакетная технология передачи информации 1 -й пакет 2 -й пакет 3 -й пакет 4 -й пакет
n Протоколы Интернета Протокол –это набор соглашений о правилах формирования и форматах сообщений Интернет, о способах обмена информацией между абонентами сети. Транспортные протоколы TCP/IP – Transmission Control Protocol (протокол управления передачей данных) – управляет передачей данных между компьютерами Протоколы маршрутизации IP – Internet Protocol (протокол Интернета) – обеспечивает фактическую передачу данных, обрабатывает адресацию данных, определяет наилучший путь к адресату Протоколы поддержки сетевого адреса DNS – Domain Name System (доменная система имен) – обеспечивает определение уникального адреса компьютера Протоколы прикладных серверов FTP – File Transfer Protocol (протокол передачи файлов) HTTP – Hyper Text Transfer Protocol (протокол передачи гипертекста) Telnet Используется для получения доступа к различным услугам Интернета Шлюзовые протоколы EGP – Exterior Gateway Protoсol (внешний шлюзовый протокол) – помогает передавать по сети, а также обрабатывать данные для локальных сетей Почтовые протоколы POP – Post Office Protocol (протокол приема почты) SMTP – Simple Mail Transfer Protocol (протокол передачи почты) Используется для передачи почтовых сообщений
n Протоколы TCP/IP TCP определяет, как происходит передача информации Отправитель IP – куда происходит передача Данные IP адрес – 4 байта IP пакет TCP пакет Куда: 204. 146. 133 Откуда: 126. 123. 4. 12 Получатель

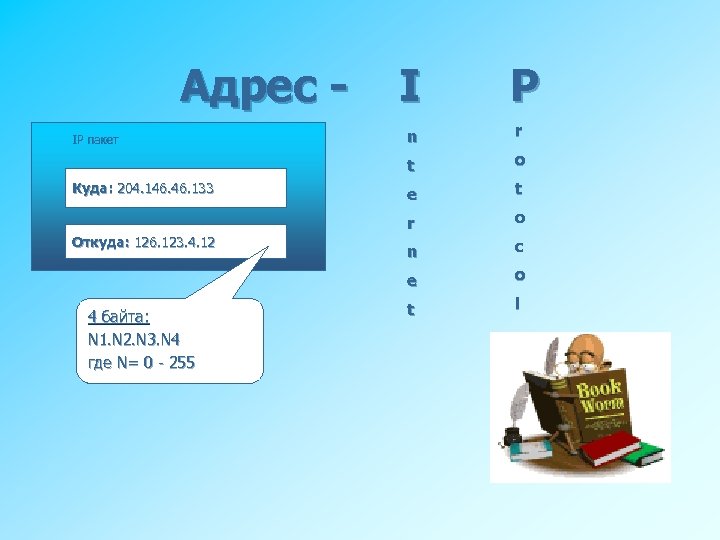

Адрес - I P 4 байта: N 1. N 2. N 3. N 4 где N= 0 - 255 o e t o n c e Откуда: 126. 123. 4. 12 r r Куда: 204. 146. 133 n t IP пакет o t l

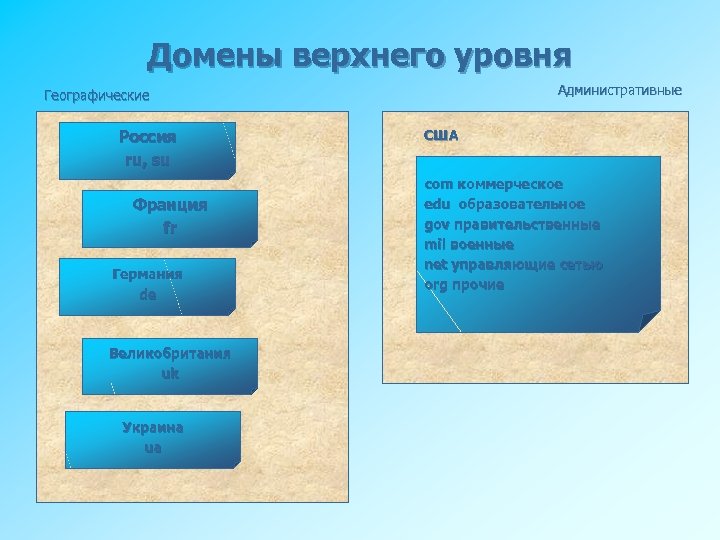

Домены верхнего уровня Административные Географические Россия ru, su Франция fr Германия de Великобритания uk Украина ua США сom коммерческое edu образовательное gov правительственные mil военные net управляющие сетью оrg прочие

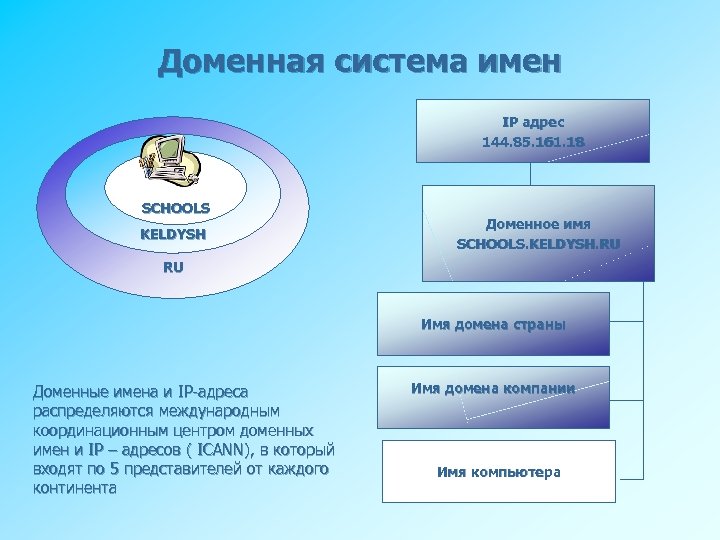

Доменная система имен IP адрес 144. 85. 161. 18 SCHOOLS KELDYSH Доменное имя SCHOOLS. KELDYSH. RU RU Имя домена страны Доменные имена и IP-адреса распределяются международным координационным центром доменных имен и IP – адресов ( ICANN), в который входят по 5 представителей от каждого континента Имя домена компании Имя компьютера

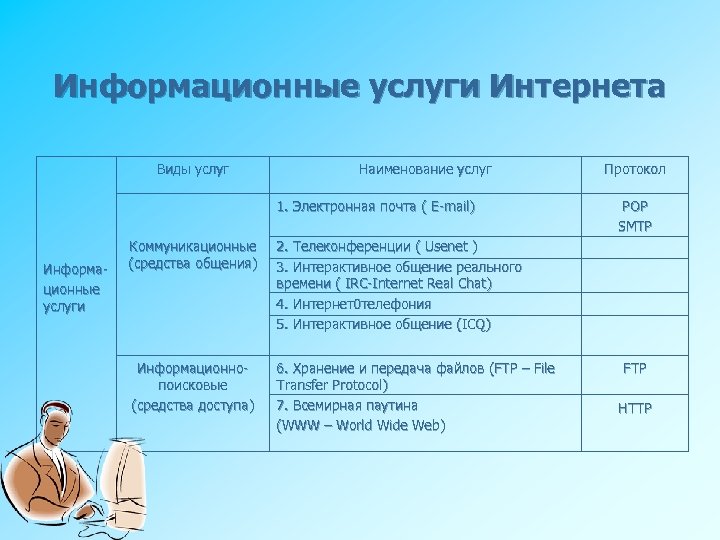

Информационные услуги Интернета Виды услуг Наименование услуг 1. Электронная почта ( E-mail) Информационные услуги Коммуникационные (средства общения) 6. Хранение и передача файлов (FTP – File Transfer Protocol) 7. Всемирная паутина (WWW – World Wide Web) POP SMTP 2. Телеконференции ( Usenet ) 3. Интерактивное общение реального времени ( IRC-Internet Real Chat) 4. Интернет0 телефония 5. Интерактивное общение (ICQ) Информационнопоисковые (средства доступа) Протокол FTP HTTP

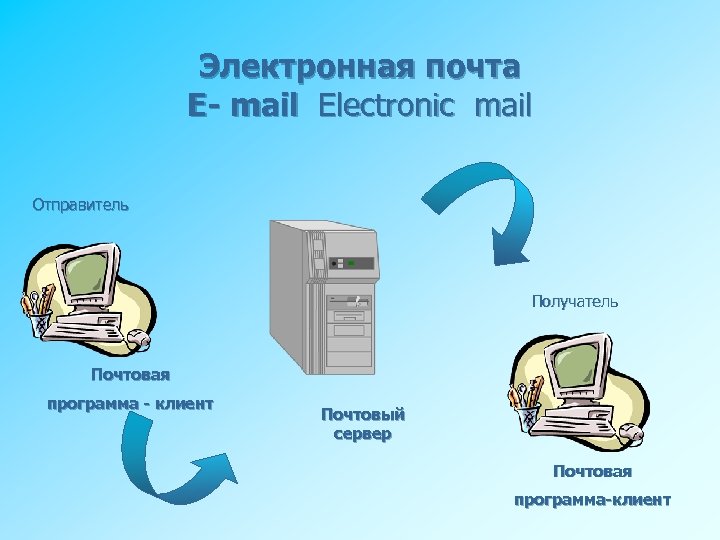

Электронная почта E- mail Electronic mail Отправитель Получатель Почтовая программа - клиент Почтовый сервер Почтовая программа-клиент

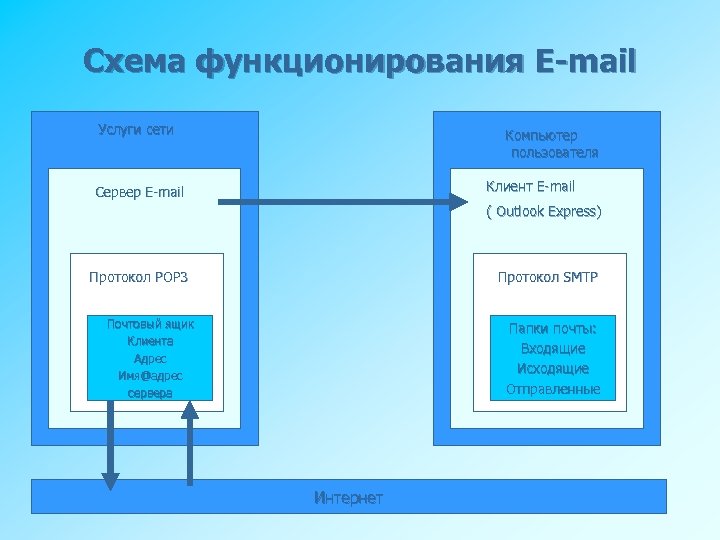

Схема функционирования E-mail Услуги сети Компьютер пользователя Клиент E-mail Сервер E-mail ( Outlook Express) Протокол POP 3 Протокол SMTP Почтовый ящик Клиента Адрес Имя@адрес сервера Папки почты: Входящие Исходящие Отправленные Интернет

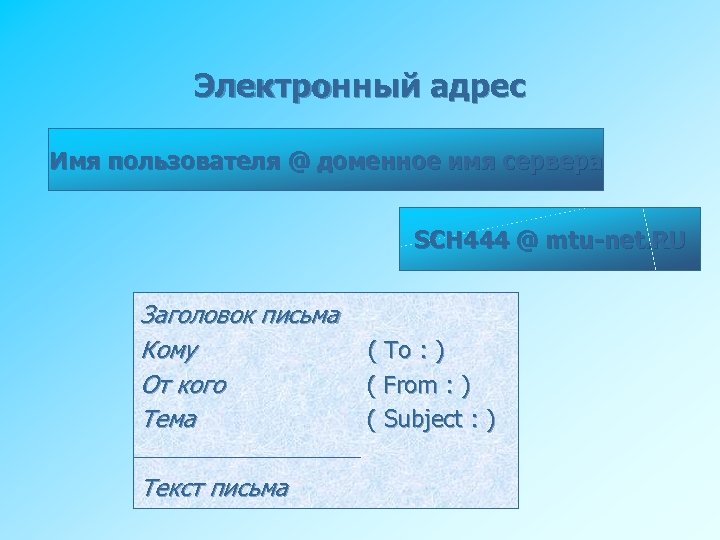

Электронный адрес Имя пользователя @ доменное имя сервера SCH 444 @ mtu-net. RU Заголовок письма Кому От кого Тема Текст письма ( To : ) ( From : ) ( Subject : )
Информационные услуги Интернета Виды услуг Наименование услуг 1. Электронная почта ( E-mail) Информационные услуги Коммуникационные (средства общения) 6. Хранение и передача файлов (FTP – File Transfer Protocol) 7. Всемирная паутина (WWW – World Wide Web) POP SMTP 2. Телеконференции ( Usenet ) 3. Интерактивное общение реального времени ( IRC-Internet Real Chat) 4. Интернет0 телефония 5. Интерактивное общение (ICQ) Информационнопоисковые (средства доступа) Протокол FTP HTTP
Всемирная паутина ( WWW) Web - серверы С е т ь Web – узлы ( Web – сайты) на и ут Па

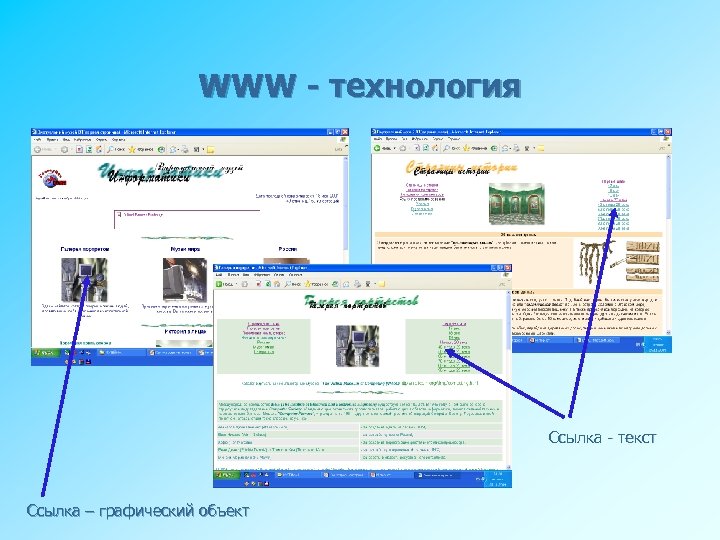

WWW - технология Ссылка - текст Ссылка – графический объект
WWW - технология Web - клиент Web - сервер Web – браузер HTTP Hyper Text Transfer Protocol – протокол передачи гипертекста Web - сервер

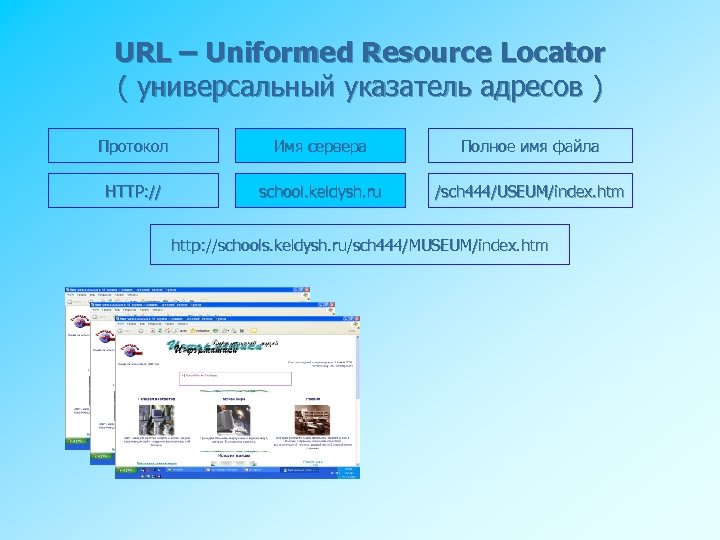

URL – Uniformed Resource Locator ( универсальный указатель адресов ) Протокол Имя сервера Полное имя файла HTTP: // school. keldysh. ru /sch 444/USEUM/index. htm http: //schools. keldysh. ru/sch 444/MUSEUM/index. htm
Информационные услуги Интернета Виды услуг Наименование услуг 1. Электронная почта ( E-mail) Информационные услуги Коммуникационные (средства общения) 6. Хранение и передача файлов (FTP – File Transfer Protocol) 7. Всемирная паутина (WWW – World Wide Web) POP SMTP 2. Телеконференции ( Usenet ) 3. Интерактивное общение реального времени ( IRC-Internet Real Chat) 4. Интернет0 телефония 5. Интерактивное общение (ICQ) Информационнопоисковые (средства доступа) Протокол FTP HTTP
