IX Международная научно-техническая конференция «От снимка к карте: цифровые фотограмметрические технологии» , 5 -8 октября 2009 г. . , Аттика, Греция «Спутниковые системы высокого разрешения для задач высокоточного картографирования и оперативного мониторинга» Любимцева Светлана, директор по маркетингу компании

Направления деятельности компании «Совзонд» ДАННЫЕ ДИСТАНЦИОННОГО ЗОНДИРОВАНИЯ ЗЕМЛИ ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ НА ОСНОВЕ ДАННЫХ ДИСТАНЦИОННОГО ЗОНДИРОВАНИЯ ЗЕМЛИ Центр космического мониторинга и геопространственного анализа ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОНСАЛТИНГОВЫЙ ЦЕНТР

ДАННЫЕ ДИСТАНЦИОННОГО ЗОНДИРОВАНИЯ ЗЕМЛИ Поставка данных ДЗЗ «Совзонд» является официальным дистрибьютором ведущих мировых операторов спутниковых данных на территории России и стран СНГ • станция прямого доступа к программированию новой съемки и получению данных в реальном режиме времени; • возможность одновременного многопользовательского режима доступа к базе данных изображений; • заказ новой и архивной съёмки.

Данные дистанционного зондирования Земли • Выполнение заказов на новую съемку интересующей области или объекта с более чем 15 спутников ДЗЗ; • Подбор архивных данных ДЗЗ в соответствии с требованиями заказчика; • Прямой оперативный круглосуточный заказ данных ДЗЗ с предварительной обработкой; • Сервис многопользовательского доступа Image. Connect для динамического отображения архивных данных со спутников сверхвысокого разрешения; • Лицензирование космических снимков для геопорталов и Интернет/Интранет проектов; • Установка и внедрение сервисов виртуального приема данных ДЗЗ.

Приведенный масштаб данных ДЗЗ с различных спутников Спутник Размер пикселя Возможный масштаб Landsat 7 ETM+ 15 м 1: 100 00 TERRA (ASTER) 15 м 1: 100 00 SPOT 1 -4 10 м 1: 100 00 IRS-1 C и IRS-1 D 6 м 1: 50 000 SPOT 5 5 м 1: 25 000 ALOS 2, 5 м 1: 25 000 Formosat 2 м 1: 25 000 Rapid. Eye 4 м 1: 25 000 Kompsat-2 1 м 1: 5 000 IKONOS 1 м 1: 5 000 Quick. Bird 0, 61 м 1: 5 000 World. View-1 0, 5 м 1: 2 000 Geo. Eye-1 0, 4 м 1: 2 000

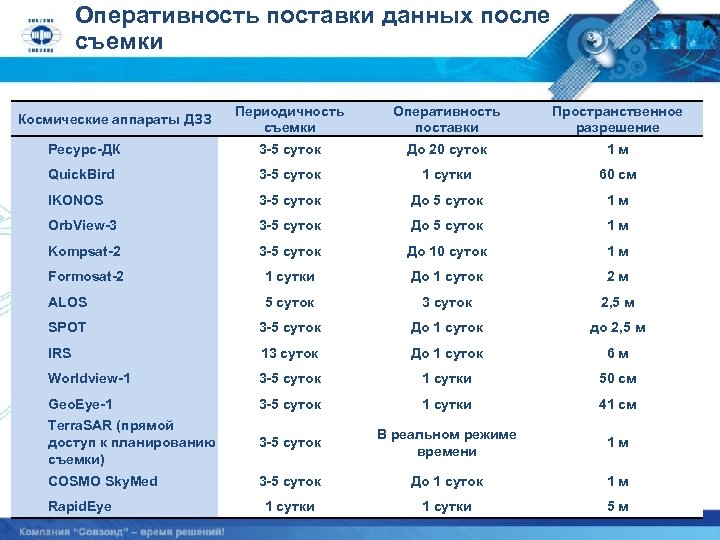

Оперативность поставки данных после съемки Периодичность съемки Оперативность поставки Пространственное разрешение Ресурс-ДК 3 -5 суток До 20 суток 1 м Quick. Bird 3 -5 суток 1 сутки 60 см IKONOS 3 -5 суток До 5 суток 1 м Orb. View-3 3 -5 суток До 5 суток 1 м Kompsat-2 3 -5 суток До 10 суток 1 м Formosat-2 1 сутки До 1 суток 2 м ALOS 5 суток 3 суток 2, 5 м SPOT 3 -5 суток До 1 суток до 2, 5 м IRS 13 суток До 1 суток 6 м Worldview-1 3 -5 суток 1 сутки 50 см Geo. Eye-1 3 -5 суток 1 сутки 41 см Terra. SAR (прямой доступ к планированию съемки) 3 -5 суток В реальном режиме времени 1 м COSMO Sky. Med 3 -5 суток До 1 суток 1 м 1 сутки 5 м Космические аппараты ДЗЗ Rapid. Eye

Спутники Rapid. Eye созданы для мониторинга земной поверхности ü обнаружение ü ü дешифрирование картографирование изменений в любом месте Земли…

Выполнение съемки Все 5 спутников — на одной орбите Перемещаются с севера на юг Одна сессия для каждого спутника на Количество одной орбите сцен км — 3000 § § § до 20 полоса охвата — 77 км Длина полосы — 1. 500 км (макс) Полоса охвата

Характеристики орбиты § § § Кол-во спутников: 5 Пространственное разрешение обработки) Высота орбиты: Наклонение орбиты: синхронная) Расположение спутников на орбите: Время пересечения экватора: 5 м (после 630 км (макс. ) 97, 9° (солнечноравномерное 11: 00 ± 1 час Солнечно-синхронная орбита Спутники распределены равномерно

Первые снимки Rapid. Eye

Первые снимки Rapid. Eye

Первые снимки Rapid. Eye

Уровни обработки üLevel 1 В: Снимки с базовым уровнем обработки — Rapid. Eye Basic Product Изображения сформированы из данных уровня Level 0 (необработанные изображения). Уровень обработки включает радиометрическую и сенсорную коррекцию. üLevel 3 A: Ортотрансформированные снимки — Rapid. Eye Ortho Product Уровень обработки включает радиометрическую, сенсорную и геометрическую коррекцию. Для увеличения точности геопозиционирования используются наземные опорные точки. Ортотранформирование проводится с использованием ЦМР.

Уровни обработки: Уровень обработки 1 B v. Радиометрическая v. Геометрическая v. Коррекция коррекция (корегистрация диапазонов) по орбитальным параметрам (attitude и ephemeris) v. Поставляется v. Файл коррекция с исходным разрешением 6, 5 м NITF содержит RPC v. Файл XML содержит параметры камеры (эфемирида, геометрия камеры и температурные измерения) v. В комплект поставки входит файл с метаданными (XML), квик-лук в формате jpg и маска непригодных к использованию данных «Unusable Data Mask» в Geo. Tiff) v Рекомендуется для самостоятельной обработки и ортотрансформирования

Уровни обработки: Уровень обработки 3 A v. Радиометрическая v. Геометрическая v. Значения коррекция (корегистрация диапазонов) пиксел в верхний значениях v. Изображения приведены в картографическую проекцию (Универсальная поперечная проекция Меркатора) с использованием DEM (SRTM 90 м) и GCP (в основном по ортомозаике Landsat) v. Изображения приведены к разрешению 5 м и нарезаны по тайлам (Rapid. Eye Grid) размером 25 х25 км v. Формат поставки – Geo. Tiff, в комплект поставки входит файл с метаданными (XML), квик-лук (Browse Image в формате jpg) и маска непригодных к использованию данных «Unusable Data Mask» в Geo. Tiff v. Рекомендуется для: заказчиков, не планирующих выполнять самостоятельную обработку

Уровни обработки: Точностные характеристики Точность геопозиционирования: Уровень обработки 1 В: vсырые данные (некаталогизированные, не поставляются) = ~230 м RMS vбазовые данные = ~45 м RMS vс использованием коэффициентов RPC = от ~5 до ~ 50 м RMS Уровень обработки 3 A: vот 2, 5 до 50 м RMS в зависимости от количества наземных опорных точек

Основные области применения Сельское и лесное хозяйство Нефтегазовый комплекс Мониторинг чрезвычайных ситуаций Тематическое картографирование

Тематическое и специальное картографирование Снимки Rapid. Eye наиболее эффективны для решения следующих задач: üМониторинг изменений ландшафта и оперативное их картографирование. üОбновление дорожных, навигационных и других специальных карт

Лесное хозяйство Снимки Rapid. Eye наиболее эффективны для решения следующих задач: üОперативное картографирование лесов. ü Выявление площадей, пострадавших от пожаров, вредителей и других экологических бедствий. üОпределение породного состава лесов. üИнвентаризация лесов. üОперативный мониторинг на предмет выявления очагов пожаров. üКонтроль лесовосстановительных работ. üВыявление несанкционированных рубок.

Лесное хозяйство Результаты классификации лесов по снимку Rapid. Eye Хвойные породы Лиственные породы (молодые и угнетенные)

Лесное хозяйство Выделение площадей покрытых лесом

Лесное хозяйство Сплошные рубки Выборочные рубки

Сельское хозяйство Снимки Rapid. Eye наиболее эффективны для решения следующих задач: üОпределение площадей, занятых разными культурами. üОпределение границ полей. üКонтроль состояния посевов и наблюдение за созреванием растений. üОценка содержания хлорофилла (с использованием диапазона «крайний красный» ) üКонтроль плотности посевов. üПрогноз урожая.

Сельское хозяйство Выявление и оценка последствий неблагоприятных явлений • Засуха • Опустынивание • Град • Ураган • Наводнение

Сельское хозяйство 6 мая 2008, до града *град был 16 мая 2008 9 июня 2008, после града*

Нефтегазовый комплекс, энергетика, телекоммуникации Снимки Rapid. Eye наиболее эффективны для решения следующих задач: üМониторинг инфраструктуры объектов добычи и транспортировки нефти и газа. üМониторинг электрических сетей. üВыявление мест повреждений трубопроводов и линий электропередачи. üМониторинг экологического состояния территории.

Нефтегазовый комплекс, энергетика, телекоммуникации Территории, загрязненные нефтепродуктами Разливы

Нефтегазовый комплекс, энергетика, телекоммуникации Выявление изменений инфраструктуры района

Экология и охрана окружающей среды Снимки Rapid. Eye наиболее эффективны для решения следующих задач: üМониторинг опасных природных проявлений (заболачивание, опустынивание, засоление и т. д. ). üНаблюдение за быстро меняющимися экосистемами и антропогенными объектами. üВыявления локальных источников загрязнения вод и почв. üИзучение экологического состояния атмосферы.

Управление чрезвычайными ситуациями Снимки Rapid. Eye наиболее эффективны для решения следующих задач: üПрогнозирование чрезвычайных ситуаций и их последствий üМониторинг чрезвычайных ситуаций, связанных с природными и техногенными воздействиями. üПланирование аварийно-спасательных работ в районах стихийных бедствий и антропогенных катастроф.

Съемка территории РФ с 26 марта по 21 сентября 2009 г. Малооблачная съемка Rapid. Eye получена на территории Иркутской области и Республики Бурятия, Свердловской, Омской области, Краснодарского, Ставропольского краев, Ростовской и Волгоградской областей, Красноярского края, Калининградской, Костромской областей, Якутия и других регионов.

Съемка территории РФ Съемка Прибайкальского национального парка Космическая съемка выполнялась в период с 31 мая по 11 июня 2009 г. За 12 дней было получено 8 малооблачных снимков в 5 спектральных каналах

Съемка территории РФ 31. 05. 2009 Съемка Прибайкальского национального парка 01. 06. 2009 Серия из 8 снимков за 12 дней 02. 06. 2009 04. 06. 2009 08. 06. 2009 10. 06. 2009 11. 06. 2009

Съемка территории РФ Образец мультиспектрального снимка сплошные и выборочные рубки

Съемка территории РФ Алтайский край Иркутская обл. Кемеровская обл. Красноярский край Курганская обл. Новосибирская обл. Омская обл. Республика Алтай Республика Бурятия Республика Тыва Республика Хакасия Свердловская обл. Томская обл. Тюменская обл. Челябинская обл. Читинская обл.

Съемка территории РФ

Цены и условия поставки Цены Архив Цена за 1 кв. км (евро) Минимальный заказ по сумме – 2500 евро Минимальный заказ по полигону – 1000 кв. км Принимаются полигоны произвольной формы, заказчик платит за реальное количество кв. км, а не за сцену 1, 12 Новая съемка Базовая цена (евро) Минимальный заказ – 5000 евро 1, 4 Надбавка за программирование (взимается за отдельный полигон вне зависимости от площади, евро) 750

Цены и условия поставки Расчет цены на новую съемку – пример на Московскую область § Базовая цена – 1, 4 евро § 750 евро надбавка за программирование § Площадь – 55 тыс. кв. км

ОРТОРЕГИОН + МОНИТОРИНГ компания «Совзонд» в рамках расширения линейки продукции разработала новый продукт — ОРТОРЕГИОН + МОНИТОРИНГ, аналогично продукту ОРТОРЕГИОН, базируется на ортомозаике ALOS/PRISM и имеет высочайшие геометрические и дешифровочные свойства. В то же время это качественно новый продукт. Таковым его делает, поставляемая вместе с базовой мозаикой, серия космических снимков группировки космических аппаратов Rapid. Eye, обеспечивающих мониторинг интересующей заказчика территории с требуемой периодичностью (от недели до

Съемка территории РФ Компания «Совзонд» является официальным дистрибьютором немецкой компании Rapid. Eye AG с правами на размещение заказов на новую съемку и поставку архивных данных ДЗЗ с пяти мультиспектральных спутников Rapid. Eye в России, Белоруссии, Армении, Азербайджане, Грузии, Казахстане, Таджикистане, Узбекистане, Киргизии и Туркмении.

Партнерская программа Компания «Совзонд» формирует сетиь дилеров и технологических партнеров по распространению и использованию данных Rapid. Eye. Партнерская программа предусматривает следующие варианты сотрудничества : §Эксклюзивный региональный партнер: УП «Геоинформационные системы» НАН Беларуси (Беларусь) §Дилеры и технологические партнеры: > ОАО «НПК «РЕКОД» (Москва), ООО «ГЕО-ДОН» (Ростов-на-Дону), ООО «Аэрогеофот» (Новосибирск), ЗАО «Мобиле» (Пермь), «Сатурн» (Краснодар), «Запсиблеспроект» (Новосибирск), ООО «Гео -Проект» (Саратов), НИИ радиотехнических измерений (Украина) и т. д.

Сайт www. rapideye-satellite. ru Разделы üНовости üСпутники Rapid. Eye ü Уровни обработки ü Продукция ü Области применения üГалерея üСхемы покрытия üО компании üКонтакты Посетите сайт www. rapideye-satellite. ru и Вы найдете для себя много интересной, новой и полезной информации!.

Журнал «ГЕОМАТИКА» С 2008 года компания «Совзонд издает специализированное периодическое издание о геоинформатике и дистанционном зондирования Земли – «ГЕОМАТИКА» Журнал «ГЕОМАТИКА» предназначен для широкого круга специалистов, работающих в различных областях геоинформатики, и активно интересующихся новейшими достижениями в сфере ДЗЗ. № Тема номера Дата выхода Радиолокационные съемки Земли из космоса (SAR-журнал) 23 октября 2008 г. 1(2), 2009 Нефтегазовое хозяйство и геология 1 марта 2009 г. 2 (3), 2009 Картография, навигация, геопорталы, ГИС 15 апреля 2009 г. 3 (4), 2009 Мультиспектральная съемка из космоса 25 августа 2009 г. 4 (5), 2009 Решения на основе данных ДЗЗ 1 декабря 2009 г. 1, 2008 http: //geomatica. ru/ Распространение: бесплатное Периодичность: 4 раза в год Тираж: 2000 экз.

IX Международная научнотехническая конференция «От снимка к карте: цифровые

БЛАГОДАРЮ ЗА ВНИМАНИЕ! тел. : +7 (495) 988 -75 -11, 514 -83 -39 факс: +7 (495) 988 -75 -33
