ИВК “ПОЛИТАРИФ-А” ООО “АНКОМ+” РОССИЯ 196211, С-ПЕТЕРБУРГ, УЛ. БАССЕЙНАЯ, 73, ТЕЛЕФОН 327 -95 -28, ФАКС: 372 -82 -13 САЙТ: ankomplus. ru E-mail: ankom 99@bk. ru 2011 год

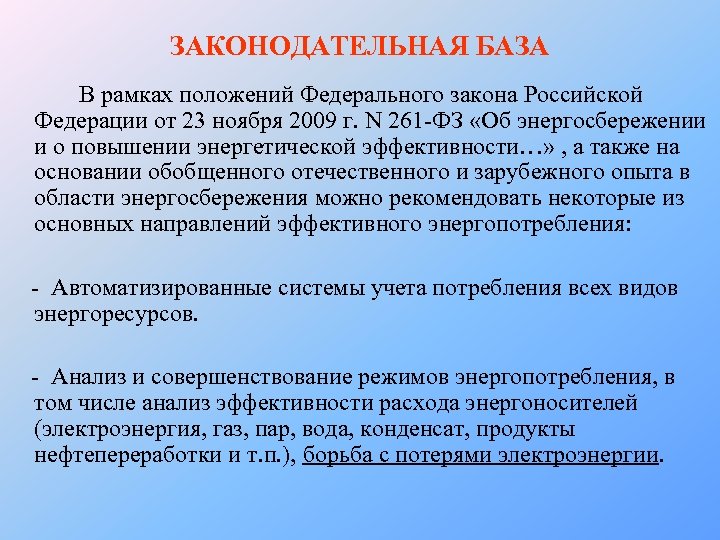

ЗАКОНОДАТЕЛЬНАЯ БАЗА В рамках положений Федерального закона Российской Федерации от 23 ноября 2009 г. N 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности…» , а также на основании обобщенного отечественного и зарубежного опыта в области энергосбережения можно рекомендовать некоторые из основных направлений эффективного энергопотребления: - Автоматизированные системы учета потребления всех видов энергоресурсов. - Анализ и совершенствование режимов энергопотребления, в том числе анализ эффективности расхода энергоносителей (электроэнергия, газ, пар, вода, конденсат, продукты нефтепереработки и т. п. ), борьба с потерями электроэнергии.

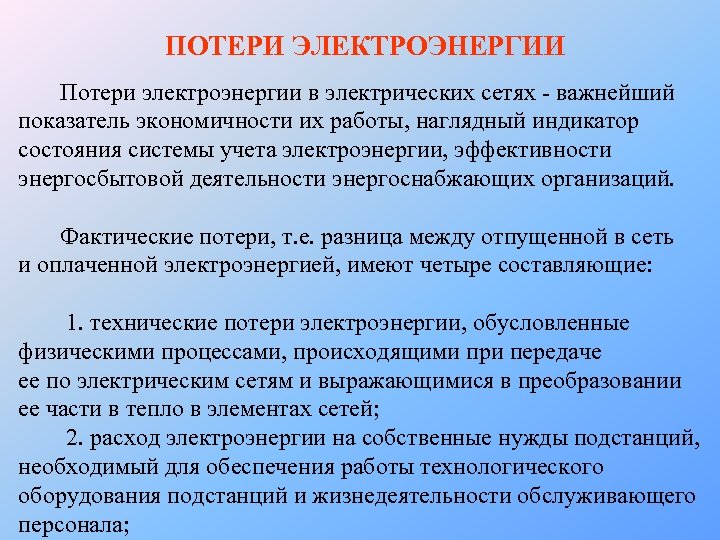

ПОТЕРИ ЭЛЕКТРОЭНЕРГИИ Потери электроэнергии в электрических сетях - важнейший показатель экономичности их работы, наглядный индикатор состояния системы учета электроэнергии, эффективности энергосбытовой деятельности энергоснабжающих организаций. Фактические потери, т. е. разница между отпущенной в сеть и оплаченной электроэнергией, имеют четыре составляющие: 1. технические потери электроэнергии, обусловленные физическими процессами, происходящими при передаче ее по электрическим сетям и выражающимися в преобразовании ее части в тепло в элементах сетей; 2. расход электроэнергии на собственные нужды подстанций, необходимый для обеспечения работы технологического оборудования подстанций и жизнедеятельности обслуживающего персонала;

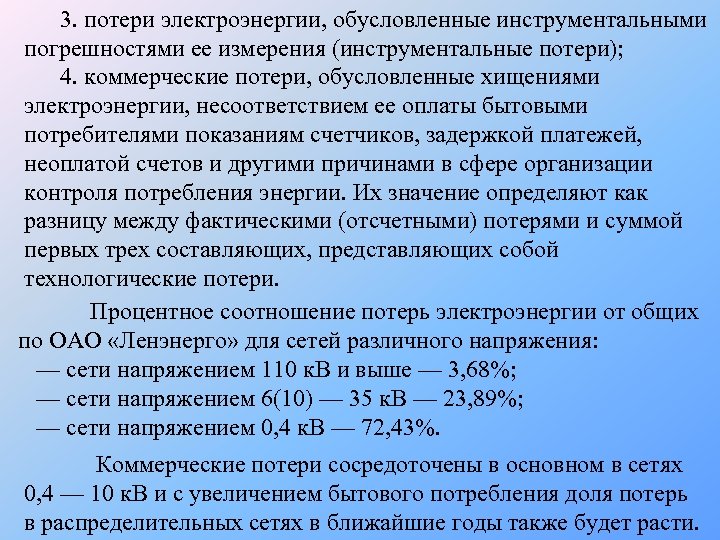

3. потери электроэнергии, обусловленные инструментальными погрешностями ее измерения (инструментальные потери); 4. коммерческие потери, обусловленные хищениями электроэнергии, несоответствием ее оплаты бытовыми потребителями показаниям счетчиков, задержкой платежей, неоплатой счетов и другими причинами в сфере организации контроля потребления энергии. Их значение определяют как разницу между фактическими (отсчетными) потерями и суммой первых трех составляющих, представляющих собой технологические потери. Процентное соотношение потерь электроэнергии от общих по ОАО «Ленэнерго» для сетей различного напряжения: — сети напряжением 110 к. В и выше — 3, 68%; — сети напряжением 6(10) — 35 к. В — 23, 89%; — сети напряжением 0, 4 к. В — 72, 43%. Коммерческие потери сосредоточены в основном в сетях 0, 4 — 10 к. В и с увеличением бытового потребления доля потерь в распределительных сетях в ближайшие годы также будет расти.

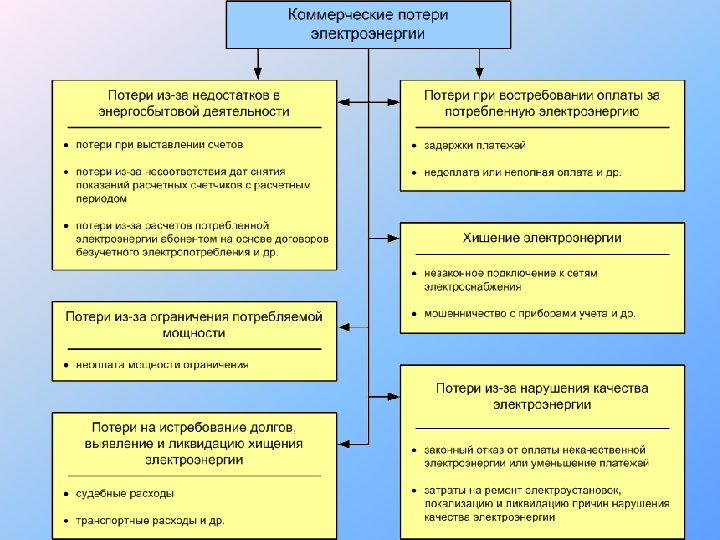

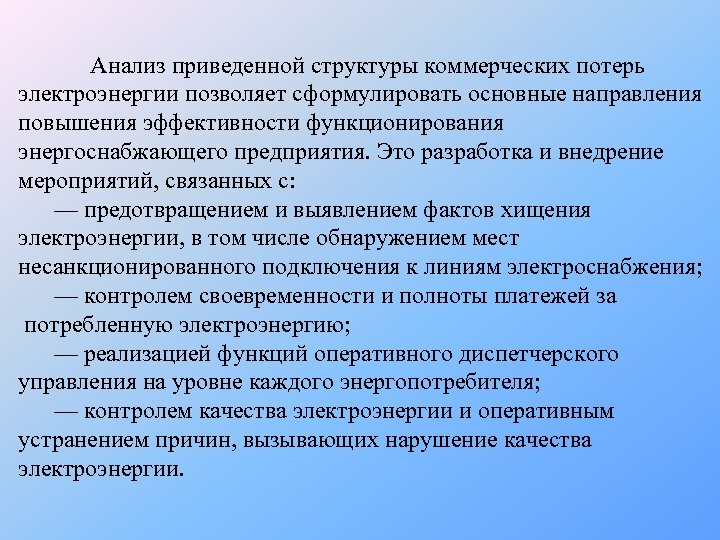

Анализ приведенной структуры коммерческих потерь электроэнергии позволяет сформулировать основные направления повышения эффективности функционирования энергоснабжающего предприятия. Это разработка и внедрение мероприятий, связанных с: — предотвращением и выявлением фактов хищения электроэнергии, в том числе обнаружением мест несанкционированного подключения к линиям электроснабжения; — контролем своевременности и полноты платежей за потребленную электроэнергию; — реализацией функций оперативного диспетчерского управления на уровне каждого энергопотребителя; — контролем качества электроэнергии и оперативным устранением причин, вызывающих нарушение качества электроэнергии.

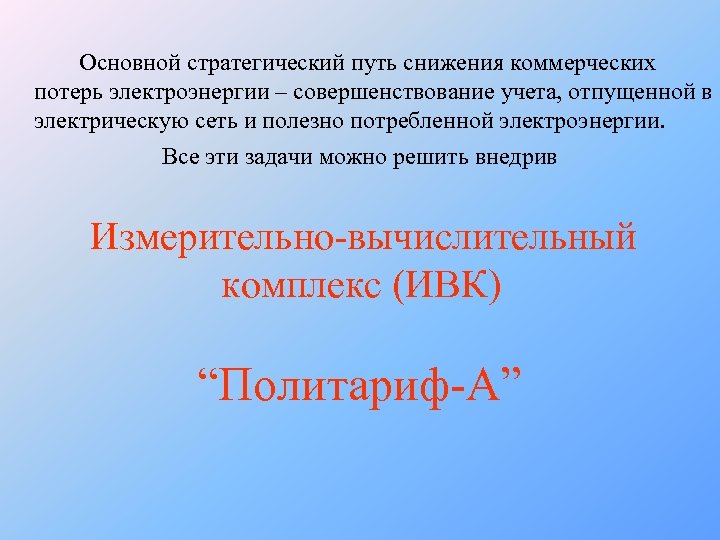

Основной стратегический путь снижения коммерческих потерь электроэнергии – совершенствование учета, отпущенной в электрическую сеть и полезно потребленной электроэнергии. Все эти задачи можно решить внедрив Измерительно-вычислительный комплекс (ИВК) “Политариф-А”

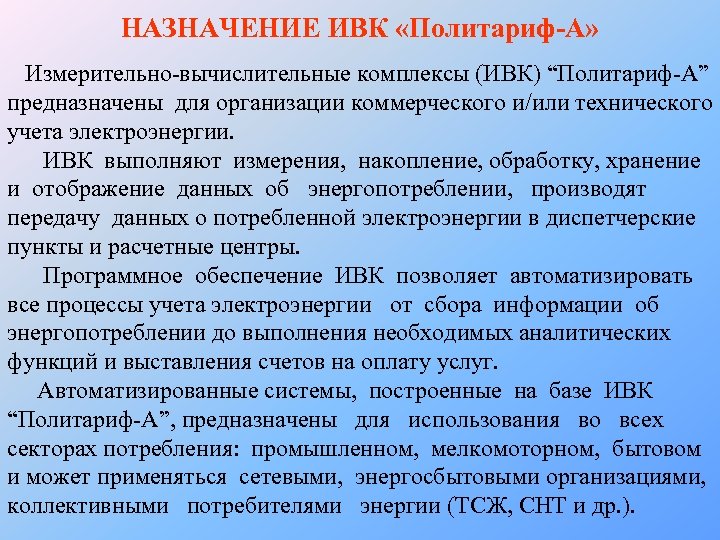

НАЗНАЧЕНИЕ ИВК «Политариф-А» Измерительно-вычислительные комплексы (ИВК) “Политариф-А” предназначены для организации коммерческого и/или технического учета электроэнергии. ИВК выполняют измерения, накопление, обработку, хранение и отображение данных об энергопотреблении, производят передачу данных о потребленной электроэнергии в диспетчерские пункты и расчетные центры. Программное обеспечение ИВК позволяет автоматизировать все процессы учета электроэнергии от сбора информации об энергопотреблении до выполнения необходимых аналитических функций и выставления счетов на оплату услуг. Автоматизированные системы, построенные на базе ИВК “Политариф-А”, предназначены для использования во всех секторах потребления: промышленном, мелкомоторном, бытовом и может применяться сетевыми, энергосбытовыми организациями, коллективными потребителями энергии (ТСЖ, СНТ и др. ).

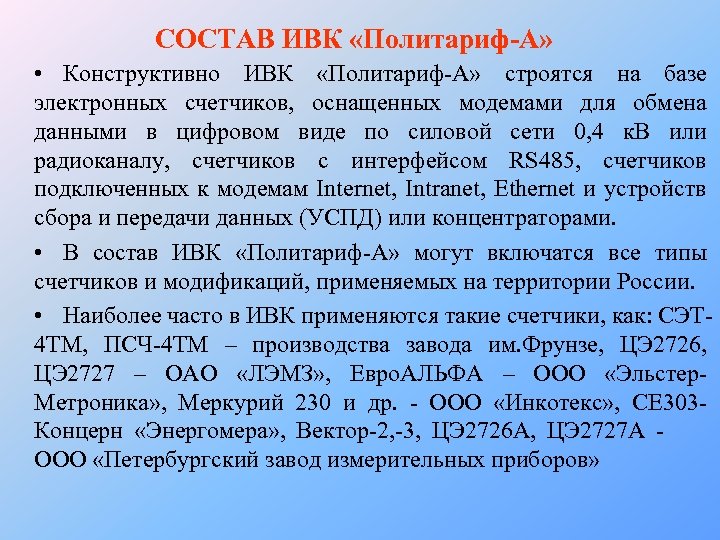

СОСТАВ ИВК «Политариф-А» • Конструктивно ИВК «Политариф-А» строятся на базе электронных счетчиков, оснащенных модемами для обмена данными в цифровом виде по силовой сети 0, 4 к. В или радиоканалу, счетчиков с интерфейсом RS 485, счетчиков подключенных к модемам Internet, Intranet, Ethernet и устройств сбора и передачи данных (УСПД) или концентраторами. • В состав ИВК «Политариф-А» могут включатся все типы счетчиков и модификаций, применяемых на территории Росcии. • Наиболее часто в ИВК применяются такие счетчики, как: СЭТ 4 ТМ, ПСЧ-4 ТМ – производства завода им. Фрунзе, ЦЭ 2726, ЦЭ 2727 – ОАО «ЛЭМЗ» , Евро. АЛЬФА – ООО «Эльстер- Метроника» , Меркурий 230 и др. - ООО «Инкотекс» , СЕ 303 - Концерн «Энергомера» , Вектор-2, -3, ЦЭ 2726 А, ЦЭ 2727 А - ООО «Петербургский завод измерительных приборов»

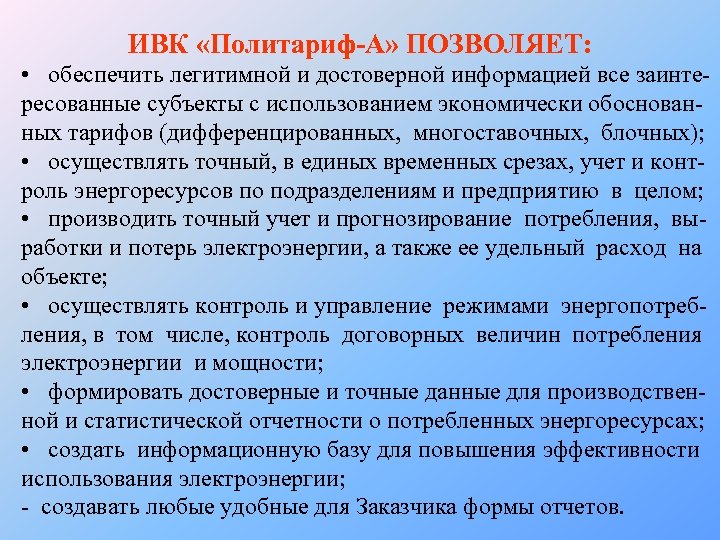

ИВК «Политариф-А» ПОЗВОЛЯЕТ: • обеспечить легитимной и достоверной информацией все заинтересованные субъекты с использованием экономически обоснованных тарифов (дифференцированных, многоставочных, блочных); • осуществлять точный, в единых временных срезах, учет и контроль энергоресурсов по подразделениям и предприятию в целом; • производить точный учет и прогнозирование потребления, выработки и потерь электроэнергии, а также ее удельный расход на объекте; • осуществлять контроль и управление режимами энергопотребления, в том числе, контроль договорных величин потребления электроэнергии и мощности; • формировать достоверные и точные данные для производственной и статистической отчетности о потребленных энергоресурсах; • создать информационную базу для повышения эффективности использования электроэнергии; - создавать любые удобные для Заказчика формы отчетов.

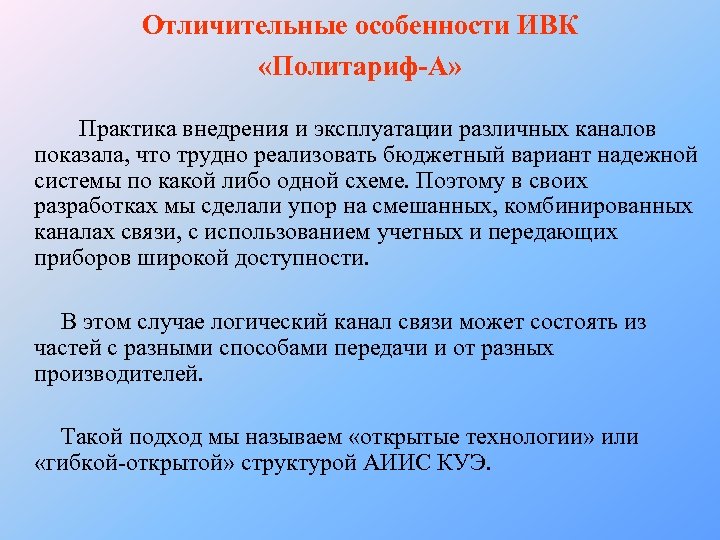

Отличительные особенности ИВК «Политариф-А» Практика внедрения и эксплуатации различных каналов показала, что трудно реализовать бюджетный вариант надежной системы по какой либо одной схеме. Поэтому в своих разработках мы сделали упор на смешанных, комбинированных каналах связи, с использованием учетных и передающих приборов широкой доступности. В этом случае логический канал связи может состоять из частей с разными способами передачи и от разных производителей. Такой подход мы называем «открытые технологии» или «гибкой-открытой» структурой АИИС КУЭ.

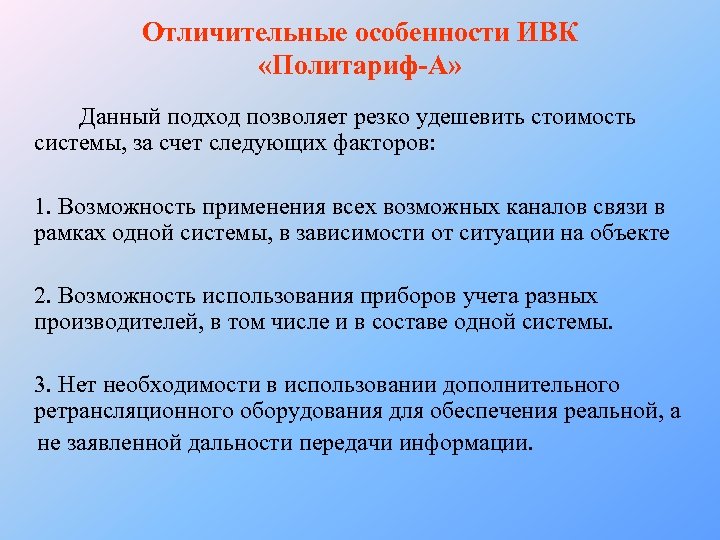

Отличительные особенности ИВК «Политариф-А» Данный подход позволяет резко удешевить стоимость системы, за счет следующих факторов: 1. Возможность применения всех возможных каналов связи в рамках одной системы, в зависимости от ситуации на объекте 2. Возможность использования приборов учета разных производителей, в том числе и в составе одной системы. 3. Нет необходимости в использовании дополнительного ретрансляционного оборудования для обеспечения реальной, а не заявленной дальности передачи информации.

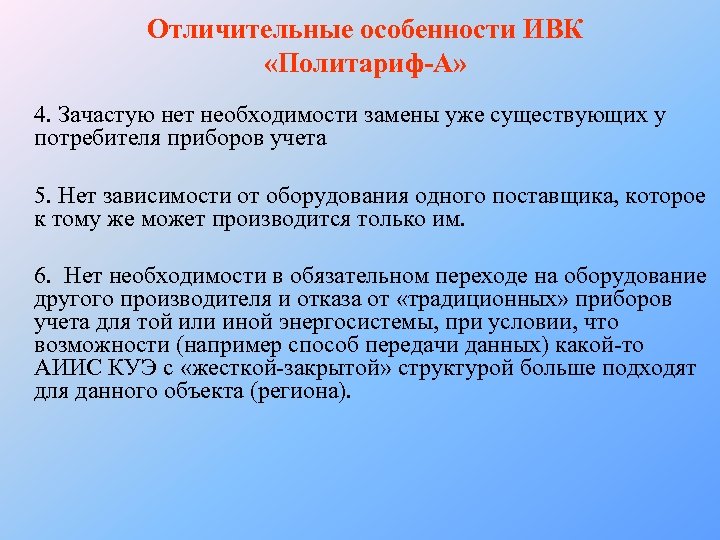

Отличительные особенности ИВК «Политариф-А» 4. Зачастую нет необходимости замены уже существующих у потребителя приборов учета 5. Нет зависимости от оборудования одного поставщика, которое к тому же может производится только им. 6. Нет необходимости в обязательном переходе на оборудование другого производителя и отказа от «традиционных» приборов учета для той или иной энергосистемы, при условии, что возможности (например способ передачи данных) какой-то АИИС КУЭ с «жесткой-закрытой» структурой больше подходят для данного объекта (региона).

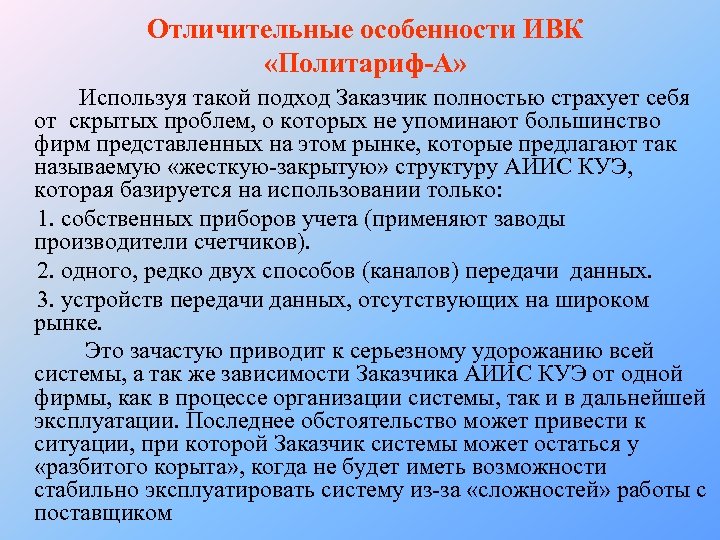

Отличительные особенности ИВК «Политариф-А» Используя такой подход Заказчик полностью страхует себя от скрытых проблем, о которых не упоминают большинство фирм представленных на этом рынке, которые предлагают так называемую «жесткую-закрытую» структуру АИИС КУЭ, которая базируется на использовании только: 1. собственных приборов учета (применяют заводы производители счетчиков). 2. одного, редко двух способов (каналов) передачи данных. 3. устройств передачи данных, отсутствующих на широком рынке. Это зачастую приводит к серьезному удорожанию всей системы, а так же зависимости Заказчика АИИС КУЭ от одной фирмы, как в процессе организации системы, так и в дальнейшей эксплуатации. Последнее обстоятельство может привести к ситуации, при которой Заказчик системы может остаться у «разбитого корыта» , когда не будет иметь возможности стабильно эксплуатировать систему из-за «сложностей» работы с поставщиком

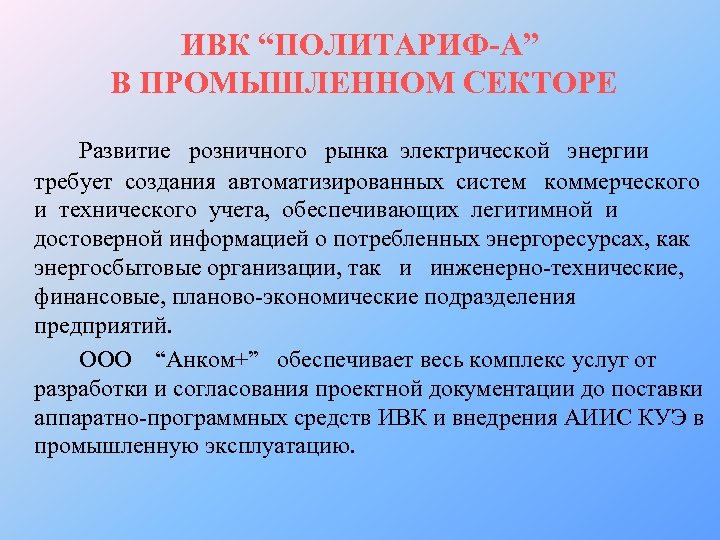

ИВК “ПОЛИТАРИФ-А” В ПРОМЫШЛЕННОМ СЕКТОРЕ Развитие розничного рынка электрической энергии требует создания автоматизированных систем коммерческого и технического учета, обеспечивающих легитимной и достоверной информацией о потребленных энергоресурсах, как энергосбытовые организации, так и инженерно-технические, финансовые, планово-экономические подразделения предприятий. ООО “Анком+” обеспечивает весь комплекс услуг от разработки и согласования проектной документации до поставки аппаратно-программных средств ИВК и внедрения АИИС КУЭ в промышленную эксплуатацию.

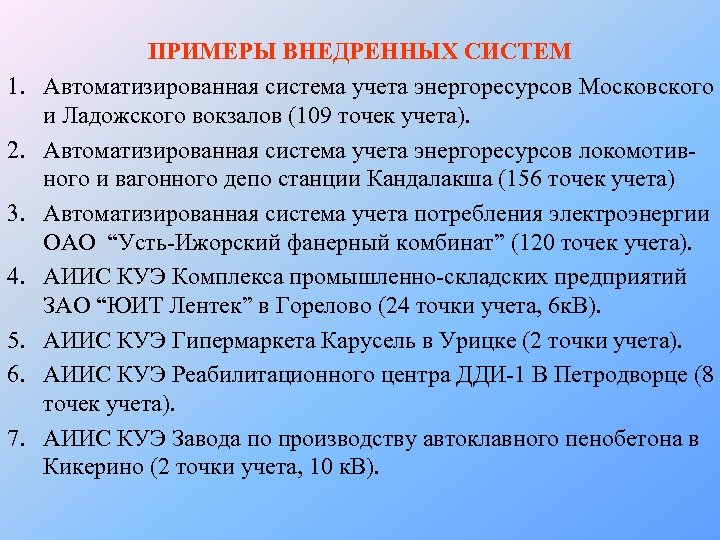

1. 2. 3. 4. 5. 6. 7. ПРИМЕРЫ ВНЕДРЕННЫХ СИСТЕМ Автоматизированная система учета энергоресурсов Московского и Ладожского вокзалов (109 точек учета). Автоматизированная система учета энергоресурсов локомотивного и вагонного депо станции Кандалакша (156 точек учета) Автоматизированная система учета потребления электроэнергии ОАО “Усть-Ижорский фанерный комбинат” (120 точек учета). АИИС КУЭ Комплекса промышленно-складских предприятий ЗАО “ЮИТ Лентек” в Горелово (24 точки учета, 6 к. В). АИИС КУЭ Гипермаркета Карусель в Урицке (2 точки учета). АИИС КУЭ Реабилитационного центра ДДИ-1 В Петродворце (8 точек учета). АИИС КУЭ Завода по производству автоклавного пенобетона в Кикерино (2 точки учета, 10 к. В).

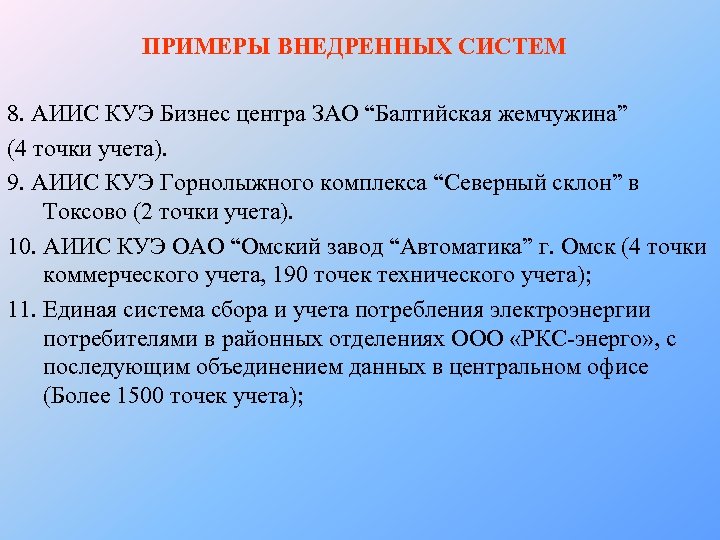

ПРИМЕРЫ ВНЕДРЕННЫХ СИСТЕМ 8. АИИС КУЭ Бизнес центра ЗАО “Балтийcкая жемчужина” (4 точки учета). 9. АИИС КУЭ Горнолыжного комплекса “Северный склон” в Токсово (2 точки учета). 10. АИИС КУЭ ОАО “Омский завод “Автоматика” г. Омск (4 точки коммерческого учета, 190 точек технического учета); 11. Единая система сбора и учета потребления электроэнергии потребителями в районных отделениях ООО «РКС-энерго» , с последующим объединением данных в центральном офисе (Более 1500 точек учета);

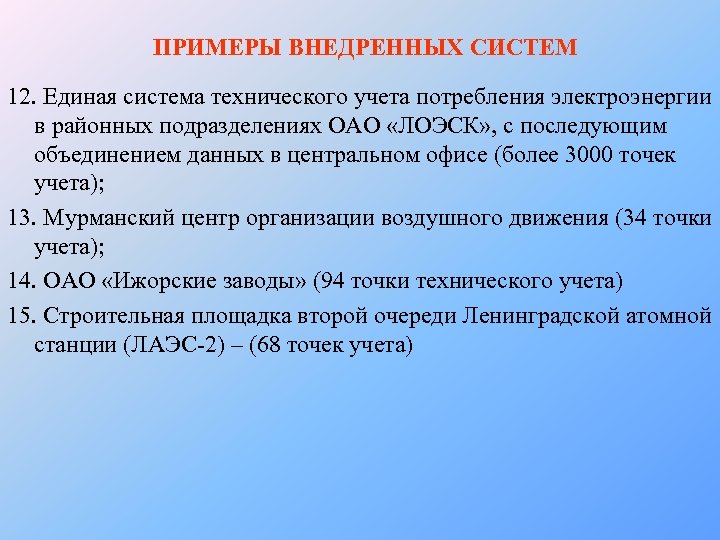

ПРИМЕРЫ ВНЕДРЕННЫХ СИСТЕМ 12. Единая система технического учета потребления электроэнергии в районных подразделениях ОАО «ЛОЭСК» , с последующим объединением данных в центральном офисе (более 3000 точек учета); 13. Мурманский центр организации воздушного движения (34 точки учета); 14. ОАО «Ижорские заводы» (94 точки технического учета) 15. Строительная площадка второй очереди Ленинградской атомной станции (ЛАЭС-2) – (68 точек учета)

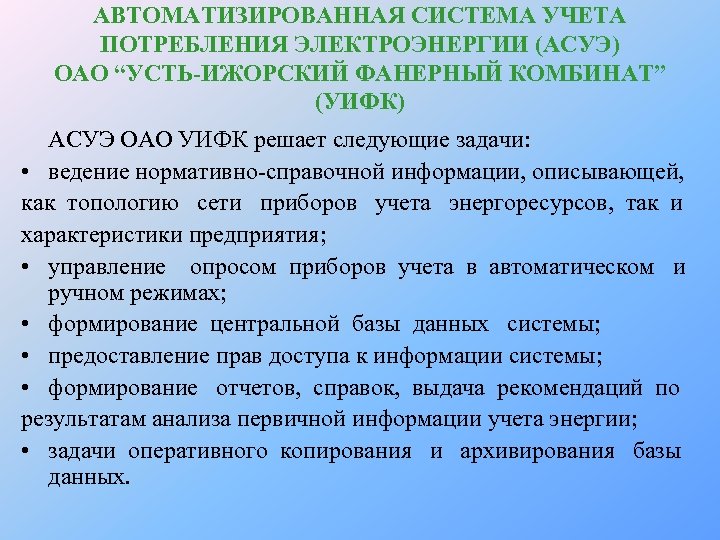

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УЧЕТА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ (АСУЭ) ОАО “УСТЬ-ИЖОРСКИЙ ФАНЕРНЫЙ КОМБИНАТ” (УИФК) АСУЭ ОАО УИФК решает следующие задачи: • ведение нормативно-справочной информации, описывающей, как топологию сети приборов учета энергоресурсов, так и характеристики предприятия; • управление опросом приборов учета в автоматическом и ручном режимах; • формирование центральной базы данных системы; • предоставление прав доступа к информации системы; • формирование отчетов, справок, выдача рекомендаций по результатам анализа первичной информации учета энергии; • задачи оперативного копирования и архивирования базы данных.

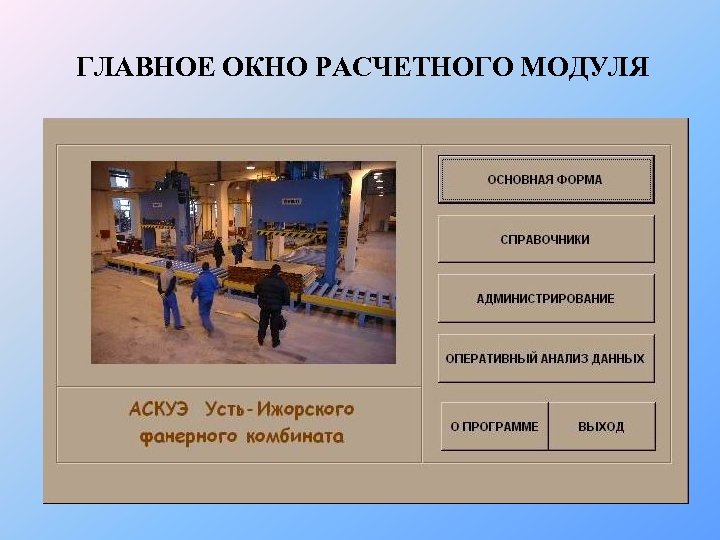

ГЛАВНОЕ ОКНО РАСЧЕТНОГО МОДУЛЯ

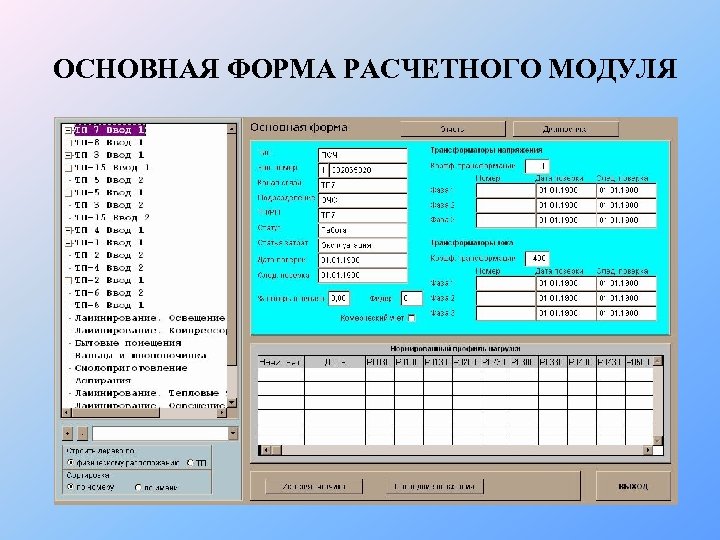

ОСНОВНАЯ ФОРМА РАСЧЕТНОГО МОДУЛЯ

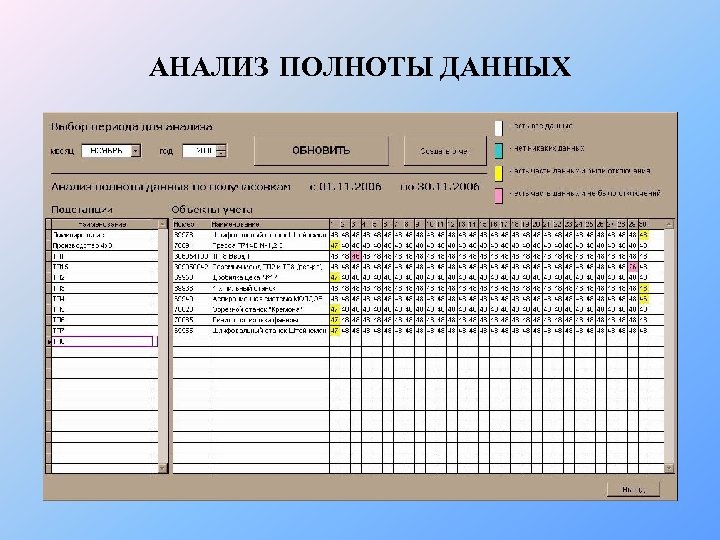

АНАЛИЗ ПОЛНОТЫ ДАННЫХ

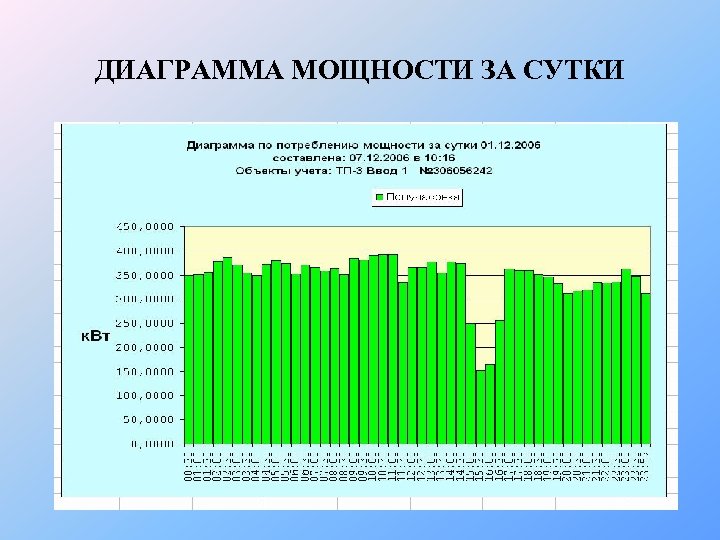

ДИАГРАММА МОЩНОСТИ ЗА СУТКИ

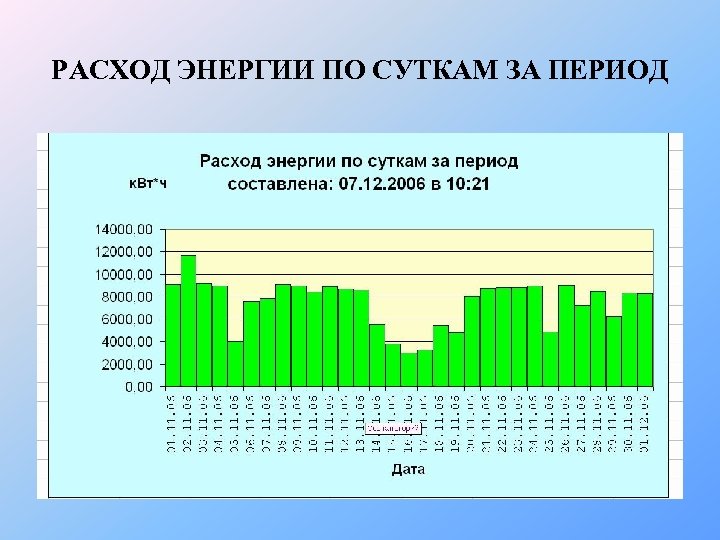

РАСХОД ЭНЕРГИИ ПО СУТКАМ ЗА ПЕРИОД

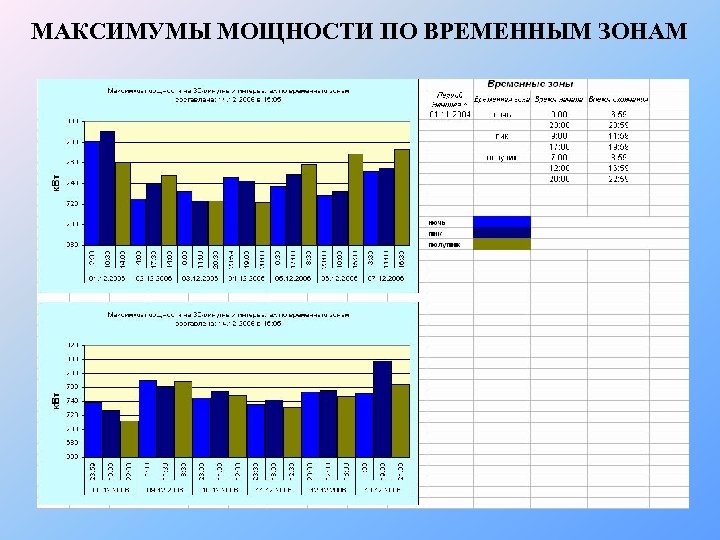

МАКСИМУМЫ МОЩНОСТИ ПО ВРЕМЕННЫМ ЗОНАМ

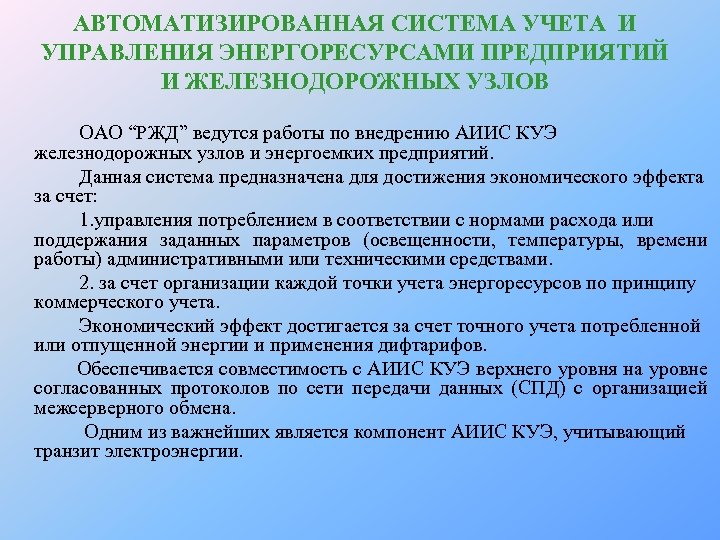

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УЧЕТА И УПРАВЛЕНИЯ ЭНЕРГОРЕСУРСАМИ ПРЕДПРИЯТИЙ И ЖЕЛЕЗНОДОРОЖНЫХ УЗЛОВ ОАО “РЖД” ведутся работы по внедрению АИИС КУЭ железнодорожных узлов и энергоемких предприятий. Данная система предназначена для достижения экономического эффекта за счет: 1. управления потреблением в соответствии с нормами расхода или поддержания заданных параметров (освещенности, температуры, времени работы) административными или техническими средствами. 2. за счет организации каждой точки учета энергоресурсов по принципу коммерческого учета. Экономический эффект достигается за счет точного учета потребленной или отпущенной энергии и применения дифтарифов. Обеспечивается совместимость с АИИС КУЭ верхнего уровня на уровне согласованных протоколов по сети передачи данных (СПД) с организацией межсерверного обмена. Одним из важнейших является компонент АИИС КУЭ, учитывающий транзит электроэнергии.

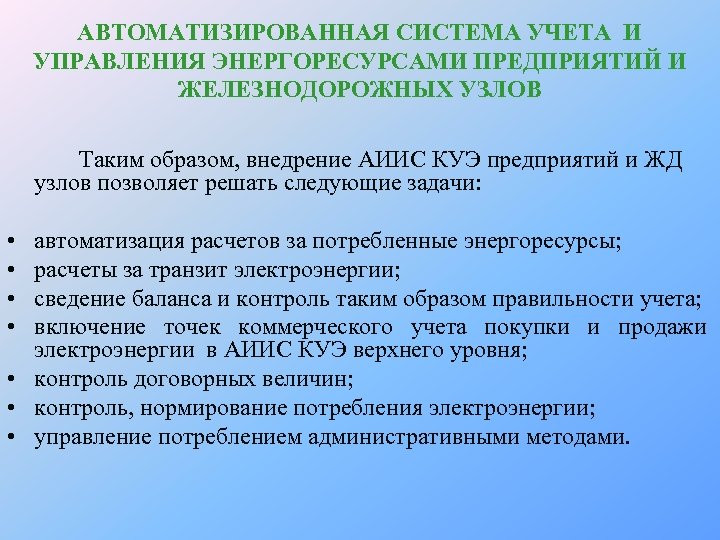

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УЧЕТА И УПРАВЛЕНИЯ ЭНЕРГОРЕСУРСАМИ ПРЕДПРИЯТИЙ И ЖЕЛЕЗНОДОРОЖНЫХ УЗЛОВ Таким образом, внедрение АИИС КУЭ предприятий и ЖД узлов позволяет решать следующие задачи: • • автоматизация расчетов за потребленные энергоресурсы; расчеты за транзит электроэнергии; сведение баланса и контроль таким образом правильности учета; включение точек коммерческого учета покупки и продажи электроэнергии в АИИС КУЭ верхнего уровня; • контроль договорных величин; • контроль, нормирование потребления электроэнергии; • управление потреблением административными методами.

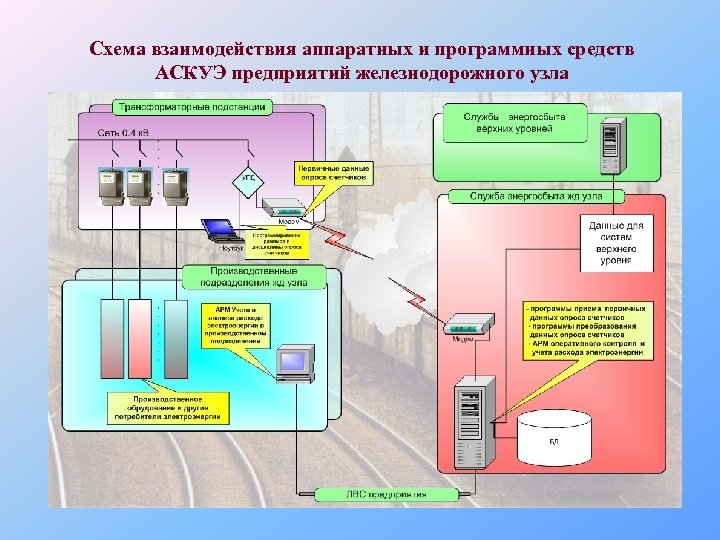

Схема взаимодействия аппаратных и программных средств АСКУЭ предприятий железнодорожного узла

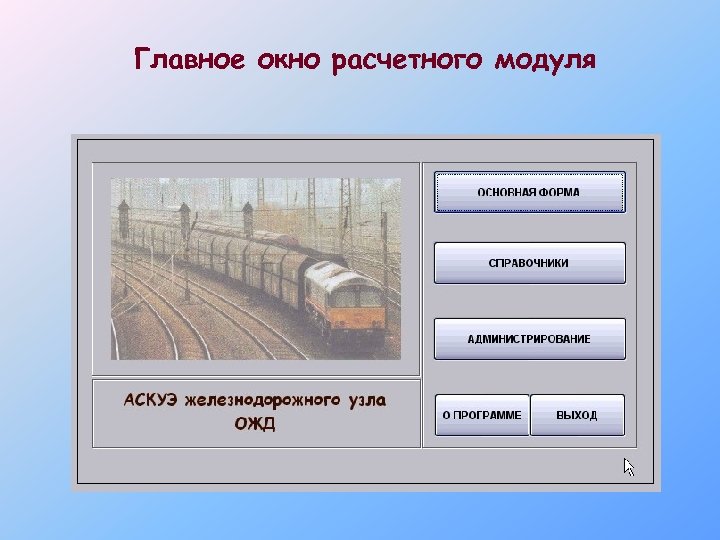

Главное окно расчетного модуля

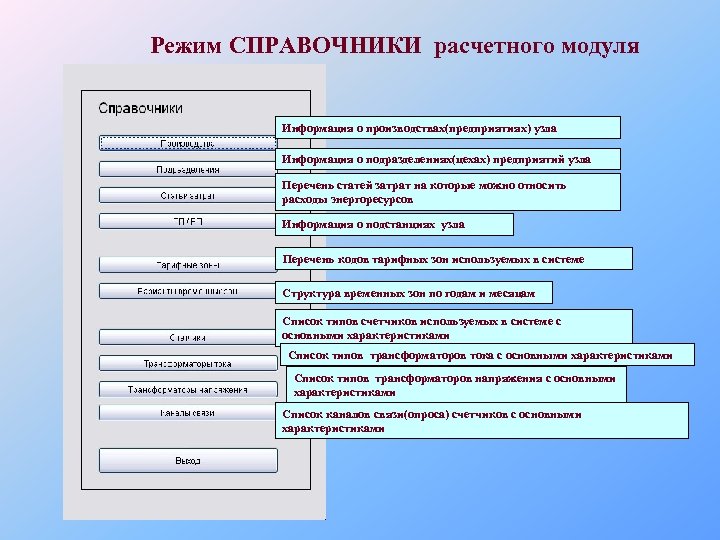

Режим СПРАВОЧНИКИ расчетного модуля Информация о производствах(предприятиях) узла Информация о подразделениях(цехах) предприятий узла Перечень статей затрат на которые можно относить расходы энергоресурсов Информация о подстанциях узла Перечень кодов тарифных зон используемых в системе Структура временных зон по годам и месяцам Список типов счетчиков используемых в системе с основными характеристиками Список типов трансформаторов тока с основными характеристиками Список типов трансформаторов напряжения с основными характеристиками Список каналов связи(опроса) счетчиков с основными характеристиками

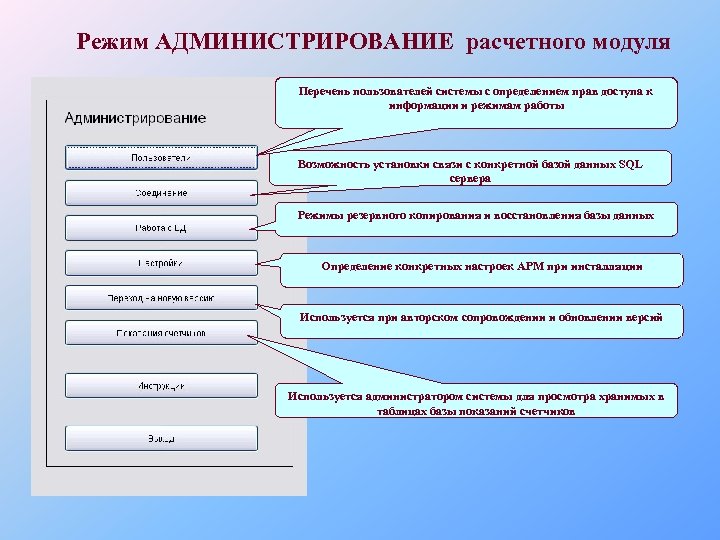

Режим АДМИНИСТРИРОВАНИЕ расчетного модуля Перечень пользователей системы с определением прав доступа к информации и Перечень пользователей системы с определением прав доступа к режимам работы информации и режимам работы Возможность установки связи с конкретной базой данных SQL сервера Режимы резервного копирования и восстановления базы данных Определение конкретных настроек АРМ при инсталляции Используется при авторском сопровождении и обновлении версий Используется администратором системы для просмотра хранимых в таблицах базы показаний счетчиков
Режим Описание топологии электрической сети представляется в виде дерева любой вложенности с узлами и потомками (входные фидера выходные фидера ТП) ОСНОВНАЯ ФОРМА расчетного модуля Характеристики каждого объекта учета (счетчика)

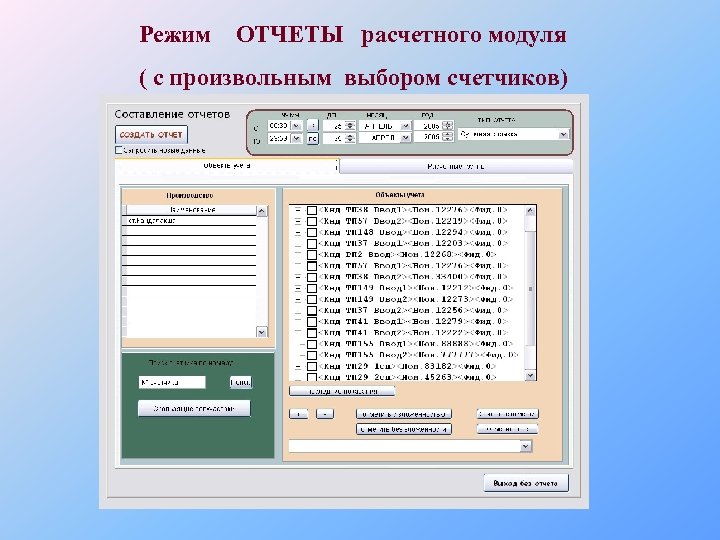

Режим ОТЧЕТЫ расчетного модуля ( с произвольным выбором счетчиков)

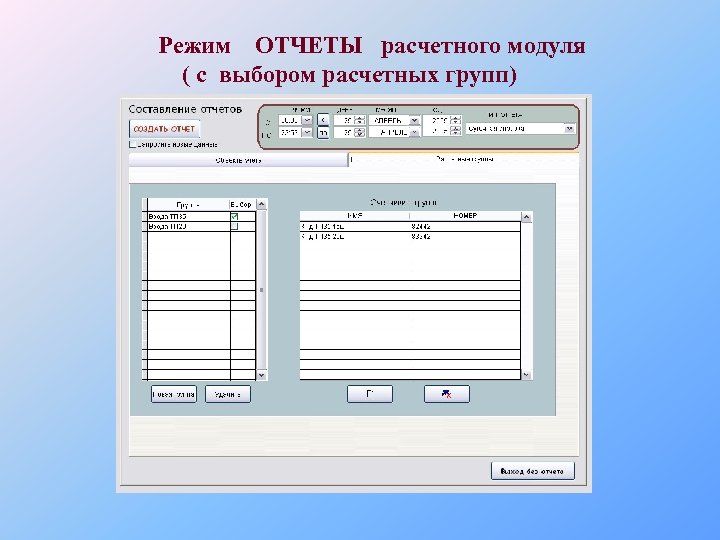

Режим ОТЧЕТЫ расчетного модуля ( с выбором расчетных групп)

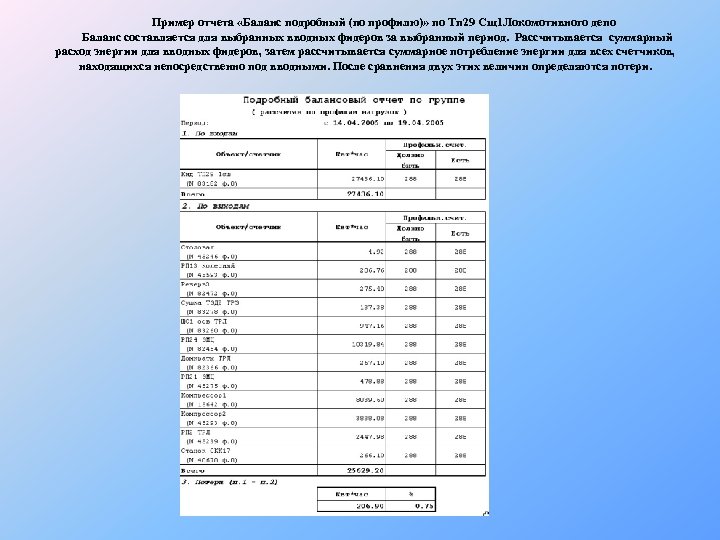

Пример отчета «Баланс подробный (по профилю)» по Тп 29 Сщ1 Локомотивного депо Баланс составляется для выбранных вводных фидеров за выбранный период. Рассчитывается суммарный расход энергии для вводных фидеров, затем рассчитывается суммарное потребление энергии для всех счетчиков, находящихся непосредственно под вводными. После сравнения двух этих величин определяются потери.
Пример отчета «Баланс по суткам» Баланс составляется для выбранных вводных фидеров за выбранный период по суткам. Рассчитывается расход энергии для вводных фидеров, затем рассчитывается суммарное потребление энергии для всех счетчиков, находящихся непосредственно под вводными. Расчет производится отдельно по каждым суткам выбранного периода. После сравнения двух этих величин определяются потери.

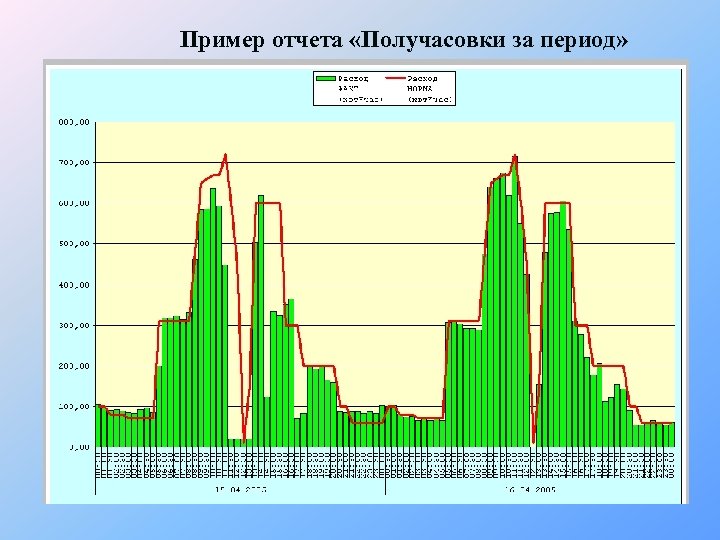

Пример отчета «Получасовки за период»
Пример формы АНАЛИЗ ПОЛНОТЫ ДАННЫХ

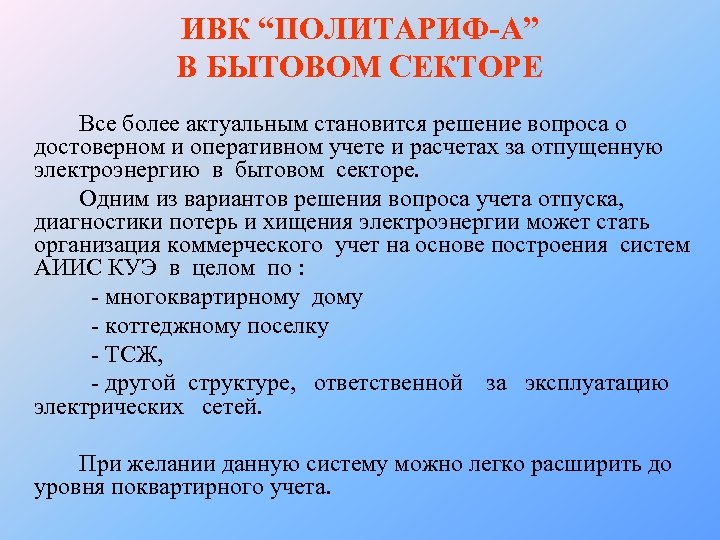

ИВК “ПОЛИТАРИФ-А” В БЫТОВОМ СЕКТОРЕ Все более актуальным становится решение вопроса о достоверном и оперативном учете и расчетах за отпущенную электроэнергию в бытовом секторе. Одним из вариантов решения вопроса учета отпуска, диагностики потерь и хищения электроэнергии может стать организация коммерческого учет на основе построения систем АИИС КУЭ в целом по : - многоквартирному дому - коттеджному поселку - ТСЖ, - другой структуре, ответственной за эксплуатацию электрических сетей. При желании данную систему можно легко расширить до уровня поквартирного учета.

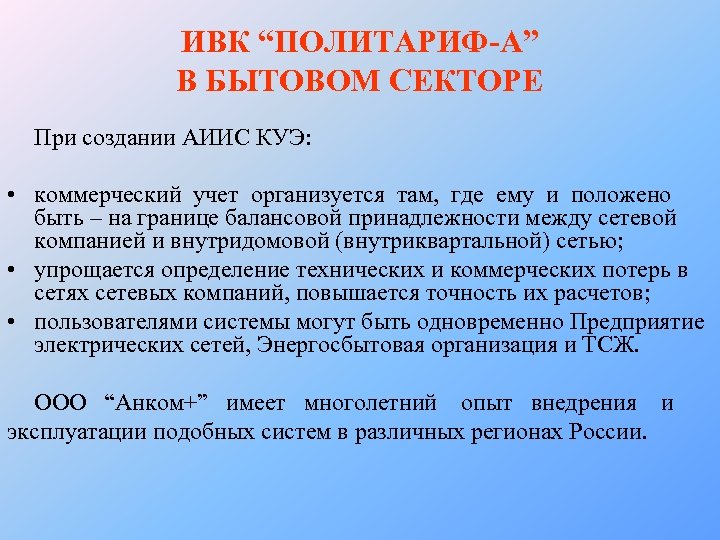

ИВК “ПОЛИТАРИФ-А” В БЫТОВОМ СЕКТОРЕ При создании АИИС КУЭ: • коммерческий учет организуется там, где ему и положено быть – на границе балансовой принадлежности между сетевой компанией и внутридомовой (внутриквартальной) сетью; • упрощается определение технических и коммерческих потерь в сетях сетевых компаний, повышается точность их расчетов; • пользователями системы могут быть одновременно Предприятие электрических сетей, Энергосбытовая организация и ТСЖ. ООО “Анком+” имеет многолетний опыт внедрения и эксплуатации подобных систем в различных регионах России.

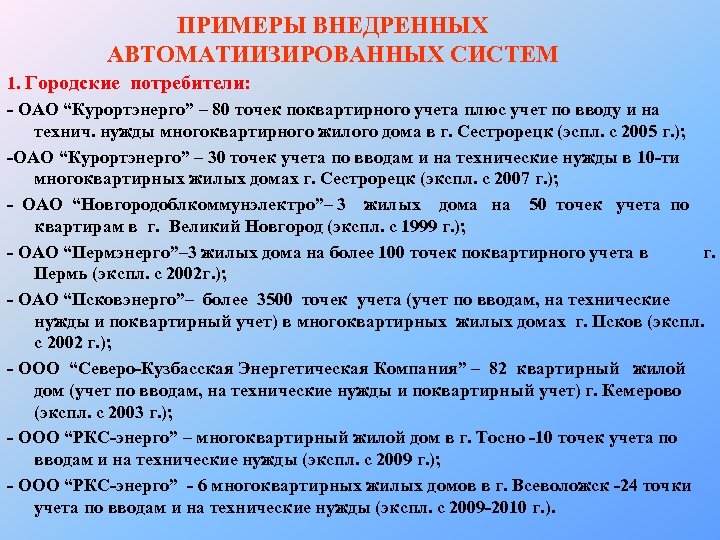

ПРИМЕРЫ ВНЕДРЕННЫХ АВТОМАТИИЗИРОВАННЫХ СИСТЕМ 1. Городские потребители: - ОАО “Курортэнерго” – 80 точек поквартирного учета плюс учет по вводу и на технич. нужды многоквартирного жилого дома в г. Сестрорецк (эспл. с 2005 г. ); -ОАО “Курортэнерго” – 30 точек учета по вводам и на технические нужды в 10 -ти многоквартирных жилых домах г. Сестрорецк (экспл. с 2007 г. ); - ОАО “Новгородоблкоммунэлектро”– 3 жилых дома на 50 точек учета по квартирам в г. Великий Новгород (экспл. с 1999 г. ); - ОАО “Пермэнерго”– 3 жилых дома на более 100 точек поквартирного учета в г. Пермь (экспл. с 2002 г. ); - ОАО “Псковэнерго”– более 3500 точек учета (учет по вводам, на технические нужды и поквартирный учет) в многоквартирных жилых домах г. Псков (экспл. с 2002 г. ); - ООО “Северо-Кузбасская Энергетическая Компания” – 82 квартирный жилой дом (учет по вводам, на технические нужды и поквартирный учет) г. Кемерово (экспл. с 2003 г. ); - ООО “РКС-энерго” – многоквартирный жилой дом в г. Тосно -10 точек учета по вводам и на технические нужды (экспл. с 2009 г. ); - ООО “РКС-энерго” - 6 многоквартирных жилых домов в г. Всеволожск -24 точки учета по вводам и на технические нужды (экспл. с 2009 -2010 г. ).

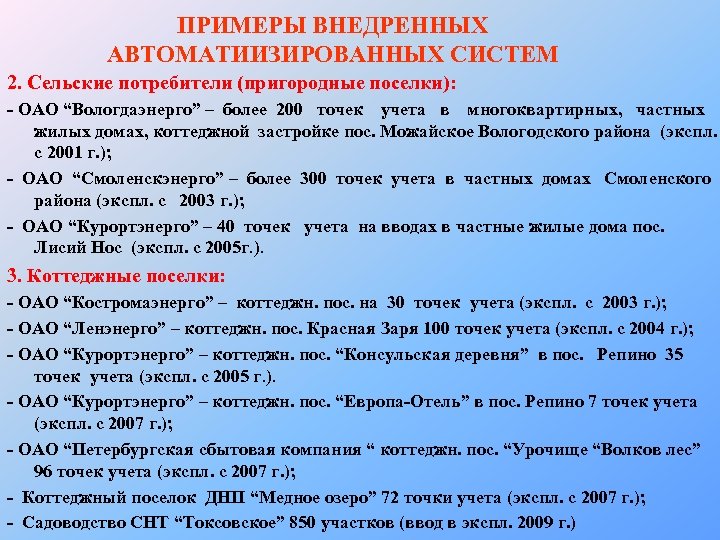

ПРИМЕРЫ ВНЕДРЕННЫХ АВТОМАТИИЗИРОВАННЫХ СИСТЕМ 2. Сельские потребители (пригородные поселки): - ОАО “Вологдаэнерго” – более 200 точек учета в многоквартирных, частных жилых домах, коттеджной застройке пос. Можайское Вологодского района (экспл. с 2001 г. ); - ОАО “Смоленскэнерго” – более 300 точек учета в частных домах Смоленского района (экспл. с 2003 г. ); - ОАО “Курортэнерго” – 40 точек учета на вводах в частные жилые дома пос. Лисий Нос (экспл. с 2005 г. ). 3. Коттеджные поселки: - ОАО “Костромаэнерго” – коттеджн. пос. на 30 точек учета (экспл. с 2003 г. ); - ОАО “Ленэнерго” – коттеджн. пос. Красная Заря 100 точек учета (экспл. с 2004 г. ); - ОАО “Курортэнерго” – коттеджн. пос. “Консульская деревня” в пос. Репино 35 точек учета (экспл. с 2005 г. ). - ОАО “Курортэнерго” – коттеджн. пос. “Европа-Отель” в пос. Репино 7 точек учета (экспл. с 2007 г. ); - ОАО “Петербургская сбытовая компания “ коттеджн. пос. “Урочище “Волков лес” 96 точек учета (экспл. с 2007 г. ); - Коттеджный поселок ДНП “Медное озеро” 72 точки учета (экспл. с 2007 г. ); - Садоводство СНТ “Токсовское” 850 участков (ввод в экспл. 2009 г. )

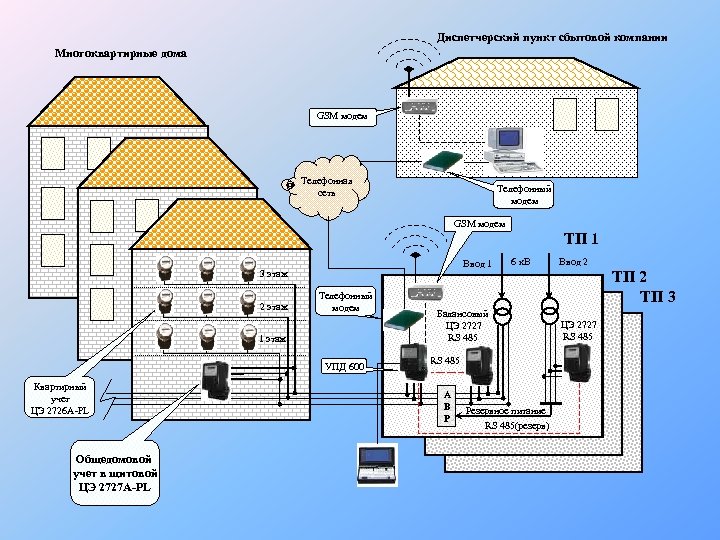

Диспетчерский пункт сбытовой компании Многоквартирные дома GSM модем Телефонная сеть Телефонный модем GSM модем ТП 1 Ввод 1 3 этаж 2 этаж Телефонный модем 1 этаж УПД 600 Квартирный учет ЦЭ 2726 A-PL Общедомовой учет в щитовой ЦЭ 2727 A-PL 6 к. В Балансовый ЦЭ 2727 RS 485 А В Р Резервное питание RS 485(резерв) Ввод 2 ТП 3 ЦЭ 2727 RS 485

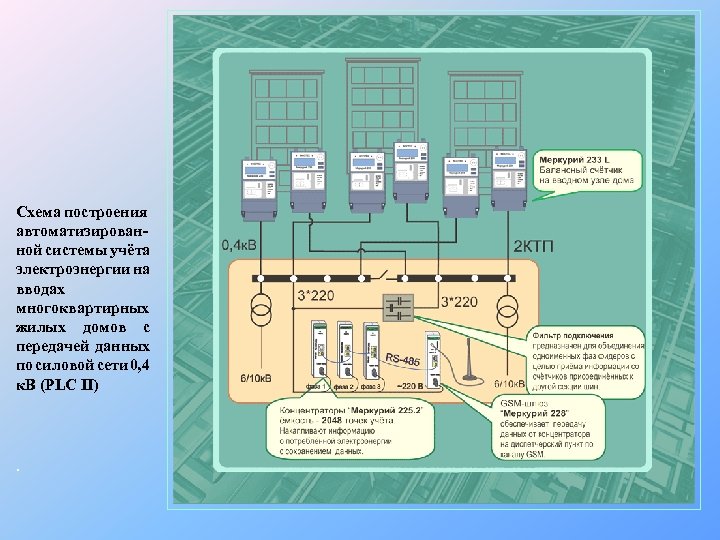

Схема построения автоматизированной системы учёта электроэнергии на вводах многоквартирных жилых домов с передачей данных по силовой сети 0, 4 к. В (PLC II) .

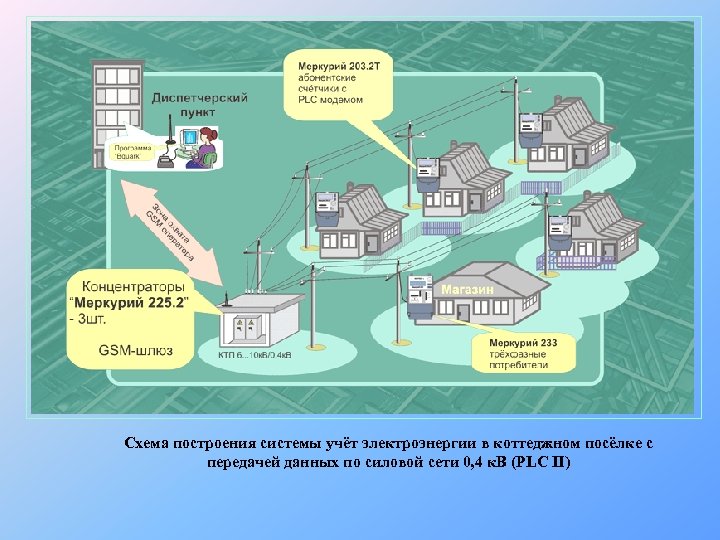

Схема построения системы учёт электроэнергии в коттеджном посёлке с передачей данных по силовой сети 0, 4 к. В (PLC II)

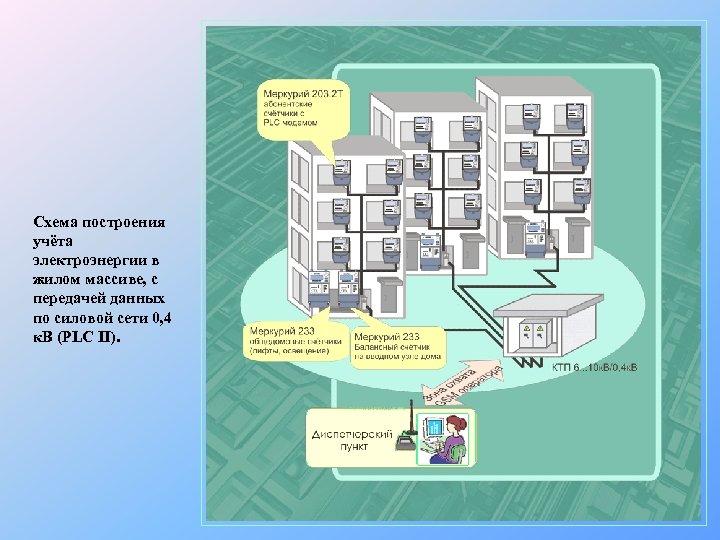

Схема построения учёта электроэнергии в жилом массиве, с передачей данных по силовой сети 0, 4 к. В (PLC II).

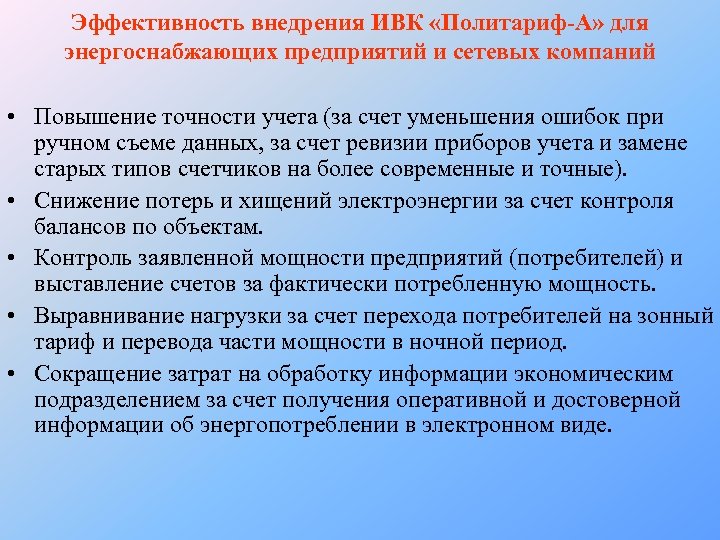

Эффективность внедрения ИВК «Политариф-А» для энергоснабжающих предприятий и сетевых компаний • Повышение точности учета (за счет уменьшения ошибок при ручном съеме данных, за счет ревизии приборов учета и замене старых типов счетчиков на более современные и точные). • Снижение потерь и хищений электроэнергии за счет контроля балансов по объектам. • Контроль заявленной мощности предприятий (потребителей) и выставление счетов за фактически потребленную мощность. • Выравнивание нагрузки за счет перехода потребителей на зонный тариф и перевода части мощности в ночной период. • Сокращение затрат на обработку информации экономическим подразделением за счет получения оперативной и достоверной информации об энергопотреблении в электронном виде.

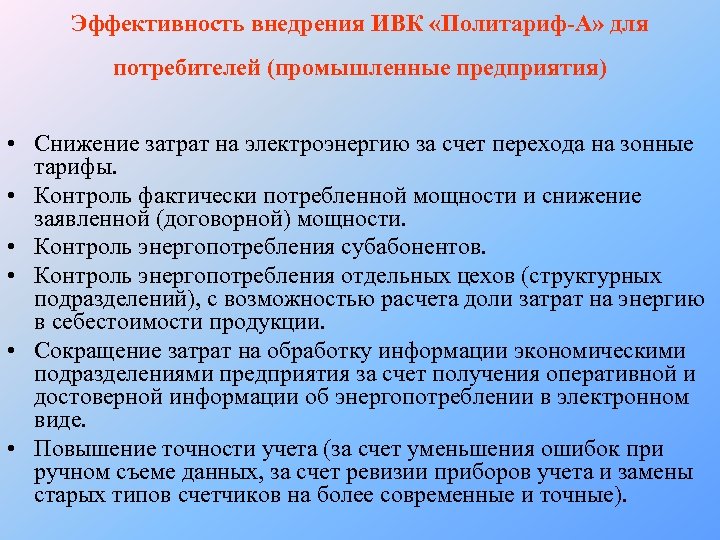

Эффективность внедрения ИВК «Политариф-А» для потребителей (промышленные предприятия) • Снижение затрат на электроэнергию за счет перехода на зонные тарифы. • Контроль фактически потребленной мощности и снижение заявленной (договорной) мощности. • Контроль энергопотребления субабонентов. • Контроль энергопотребления отдельных цехов (структурных подразделений), с возможностью расчета доли затрат на энергию в себестоимости продукции. • Сокращение затрат на обработку информации экономическими подразделениями предприятия за счет получения оперативной и достоверной информации об энергопотреблении в электронном виде. • Повышение точности учета (за счет уменьшения ошибок при ручном съеме данных, за счет ревизии приборов учета и замены старых типов счетчиков на более современные и точные).

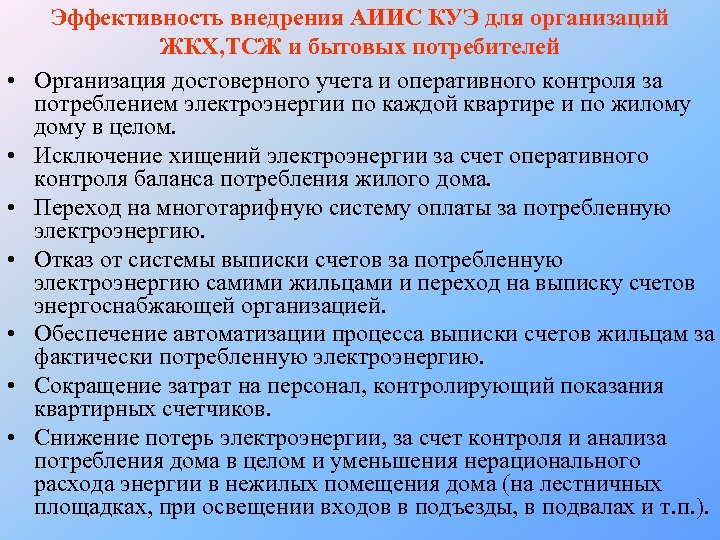

• • Эффективность внедрения АИИС КУЭ для организаций ЖКХ, ТСЖ и бытовых потребителей Организация достоверного учета и оперативного контроля за потреблением электроэнергии по каждой квартире и по жилому дому в целом. Исключение хищений электроэнергии за счет оперативного контроля баланса потребления жилого дома. Переход на многотарифную систему оплаты за потребленную электроэнергию. Отказ от системы выписки счетов за потребленную электроэнергию самими жильцами и переход на выписку счетов энергоснабжающей организацией. Обеспечение автоматизации процесса выписки счетов жильцам за фактически потребленную электроэнергию. Сокращение затрат на персонал, контролирующий показания квартирных счетчиков. Снижение потерь электроэнергии, за счет контроля и анализа потребления дома в целом и уменьшения нерационального расхода энергии в нежилых помещения дома (на лестничных площадках, при освещении входов в подъезды, в подвалах и т. п. ).
ООО “АНКОМ+” СПАСИБО ЗА ВНИМАНИЕ ! РОССИЯ 196211, С-ПЕТЕРБУРГ, УЛ. БАССЕЙНАЯ, 73, ТЕЛЕФОН 327 -95 -28, ФАКС: 372 -82 -13 САЙТ: ankomplus. ru E-mail: ankom 99@bk. ru
