Иванов Б. В. , Павлов А. В. , Кубышкин Н. В. , Гудошников Ю. Иванов Б. В. , Павлов А. В. , Кубышкин Н. В. , Гудошников Ю. П. ГУ «Арктический и антарктический научно-исследовательский институт» (ААНИИ) Санкт-Петербургский государственный университет (кафедра океанологии) Косвенный метод определения взвешенных частиц в морской воде (по данным экспедиции «NEGP-2005» ) (Договор ЭС-12412 от 25. 10. 2005 г. , между ООО «Питергаз» и МГП «Мониторинг Арктики» «Проведение экохимических исследований компонентов окружающей среды в составе инженерноэкологических изысканий для проекта строительства морского участка Северо-Европейского газопровода на акватории Финского залива)

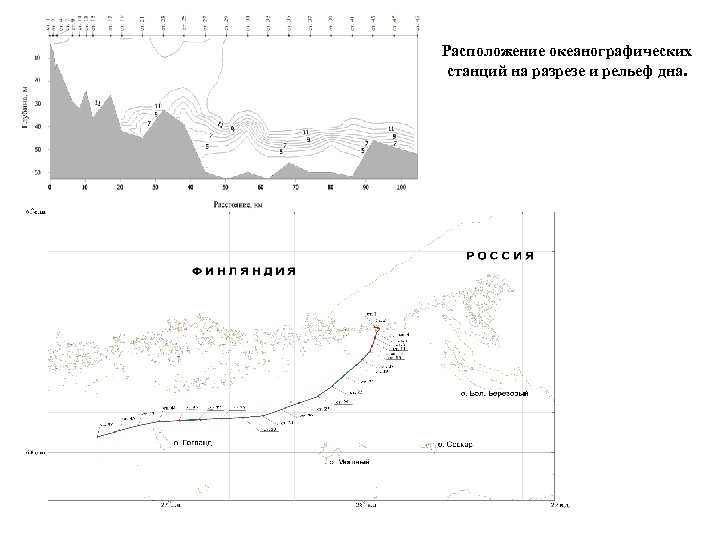

Расположение океанографических станций на разрезе и рельеф дна. Расположение океанографических станций на разрезе и рельеф дна.

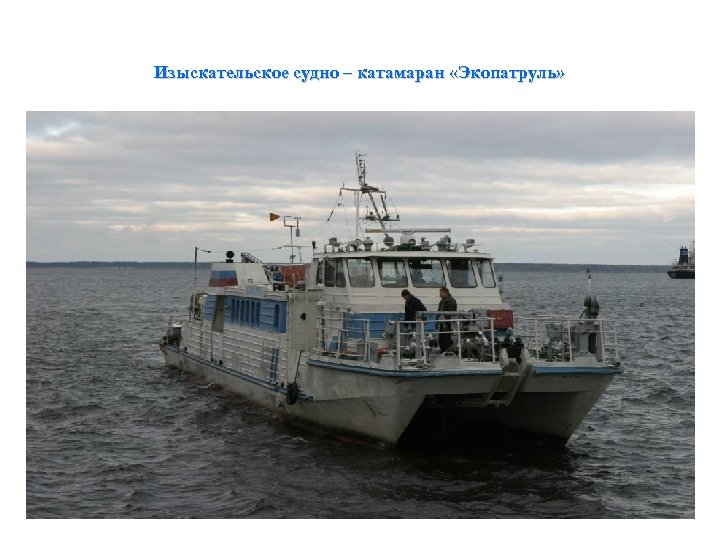

Изыскательское судно – катамаран «Экопатруль» Изыскательское судно – катамаран «Экопатруль»

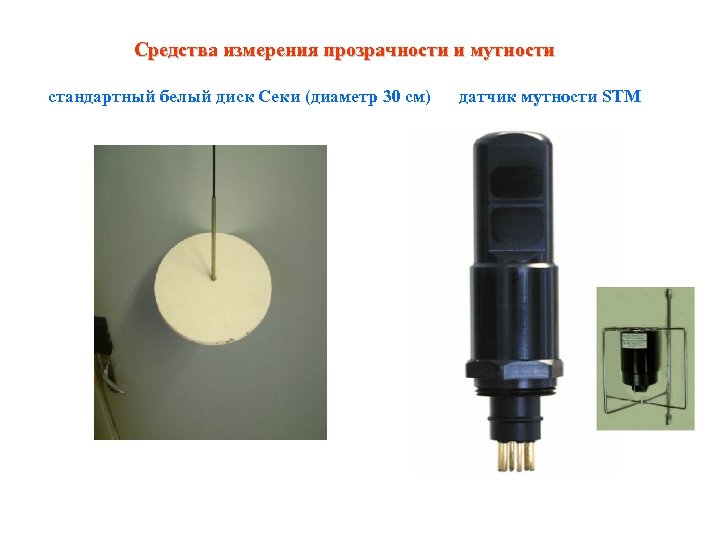

Средства измерения прозрачности и мутности стандартный белый диск Секи (диаметр 30 см) датчик мутности Средства измерения прозрачности и мутности стандартный белый диск Секи (диаметр 30 см) датчик мутности STM

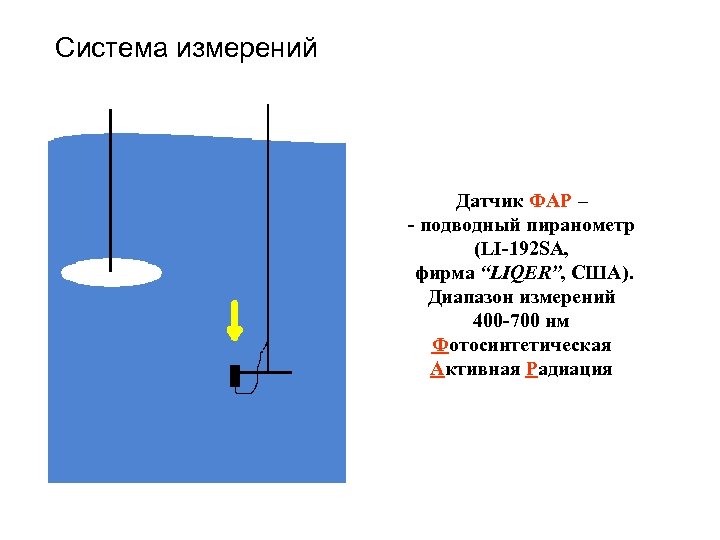

Система измерений Датчик ФАР – - подводный пиранометр (LI-192 SA, фирма “LIQER”, США). Диапазон Система измерений Датчик ФАР – - подводный пиранометр (LI-192 SA, фирма “LIQER”, США). Диапазон измерений 400 -700 нм Фотосинтетическая Активная Радиация

Датчики фирмы «LIQER» (США), измеряющие ослабление света (коротковолновой солнечной радиации) в диапазоне 450 -700 Датчики фирмы «LIQER» (США), измеряющие ослабление света (коротковолновой солнечной радиации) в диапазоне 450 -700 нм (ФАР -фотосинтетическая активная радиация)

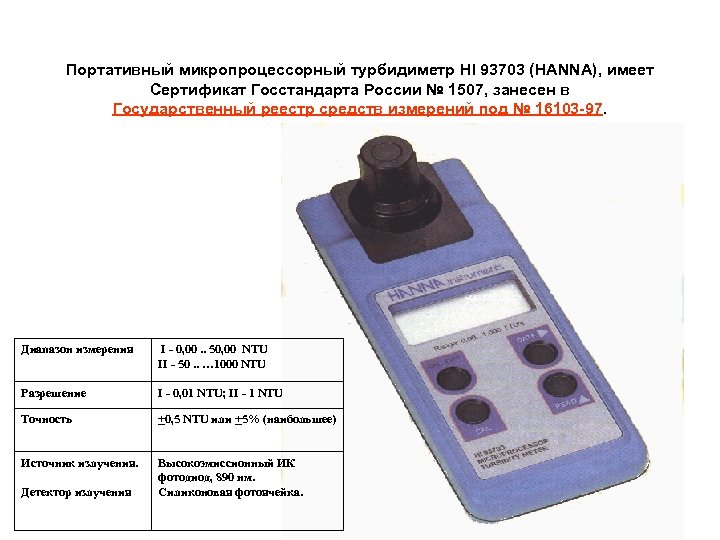

Портативный микропроцессорный турбидиметр HI 93703 (HANNA), имеeт Сертификат Госстандарта России № 1507, занесен в Портативный микропроцессорный турбидиметр HI 93703 (HANNA), имеeт Сертификат Госстандарта России № 1507, занесен в Государственный реестр средств измерений под № 16103 -97. Диапазон измерения I - 0, 00. . 50, 00 NTU II - 50. . … 1000 NTU Разрешение I - 0, 01 NTU; II - 1 NTU Точность +0, 5 NTU или +5% (наибольшее) Источник излучения. Высокоэмиссионный ИК фотодиод, 890 нм. Силиконовая фотоячейка. Детектор излучения

Исходное разрешение MODIS – примерно 1 * 1 км, после геометрической коррекции оно может Исходное разрешение MODIS – примерно 1 * 1 км, после геометрической коррекции оно может составить, примерно, 0. 2 на 0. 3 км (сентябрь-октябрь 2005 г. , комбинация 15 снимков) Концентрация взвеси мг/л

Соотношение между концентрацией взвешенных частиц, полученных на стандартном фильтре с диаметром калиброванных отверстий - Соотношение между концентрацией взвешенных частиц, полученных на стандартном фильтре с диаметром калиброванных отверстий - 0. 45 мн, и мутностью воды по данным измерений лабораторным турбидиметром для поверхностного (слева) и придонного (справа) горизонтов отбора проб. Концентрация [мг/л] = Мутность [NTU] * K K = 0. 5765 ± 0. 0062

Калибровочный график датчика мутности зонда «Sea-Bird SBE 19 plus» (август 2003 г. , море Калибровочный график датчика мутности зонда «Sea-Bird SBE 19 plus» (август 2003 г. , море Лаптевых).

Изменение относительной прозрачности (глубина исчезновения стандартного белого диска Секки) и мутности морской воды в Изменение относительной прозрачности (глубина исчезновения стандартного белого диска Секки) и мутности морской воды в зависимости от глубины места.

Изменение концентрации взвешенных частиц в слое поверхность-дно (мг/л) в зависимости от глубины места (слева) Изменение концентрации взвешенных частиц в слое поверхность-дно (мг/л) в зависимости от глубины места (слева) и относительной прозрачности морской воды (справа)

Пространственное распределение концентрации взвешенных частиц (мг/л) в поверхностном слое морей Лаптевых и Восточно-Сибирском (1950 Пространственное распределение концентрации взвешенных частиц (мг/л) в поверхностном слое морей Лаптевых и Восточно-Сибирском (1950 -1980 г. г. )
