IV Переходные процессы в линейных электрических цепях

IV. Переходные процессы в линейных электрических цепях

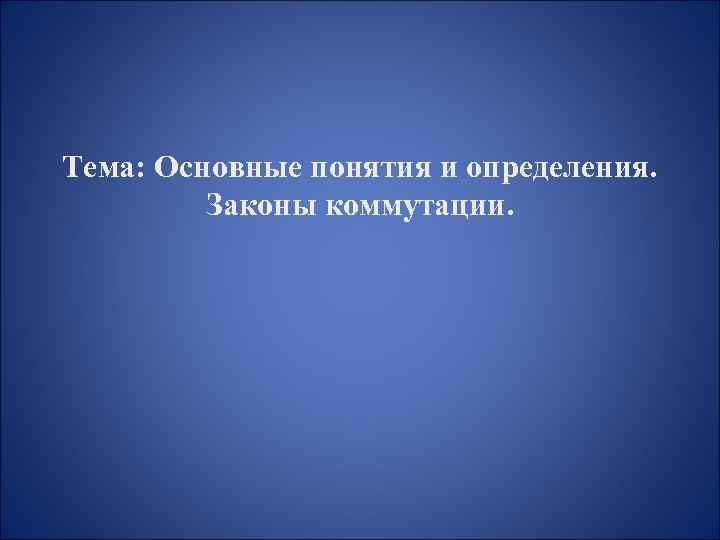

Тема: Основные понятия и определения. Законы коммутации.

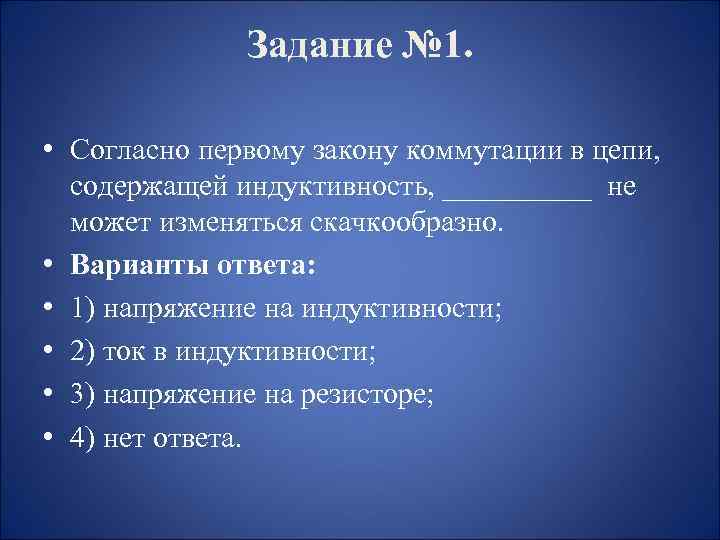

Задание № 1. • Согласно первому закону коммутации в цепи, содержащей индуктивность, _____ не может изменяться скачкообразно. • Варианты ответа: • 1) напряжение на индуктивности; • 2) ток в индуктивности; • 3) напряжение на резисторе; • 4) нет ответа.

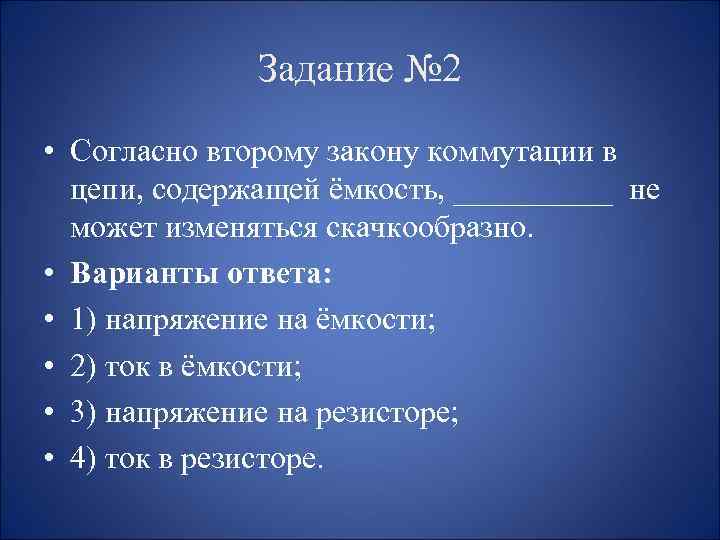

Задание № 2 • Согласно второму закону коммутации в цепи, содержащей ёмкость, _____ не может изменяться скачкообразно. • Варианты ответа: • 1) напряжение на ёмкости; • 2) ток в ёмкости; • 3) напряжение на резисторе; • 4) ток в резисторе.

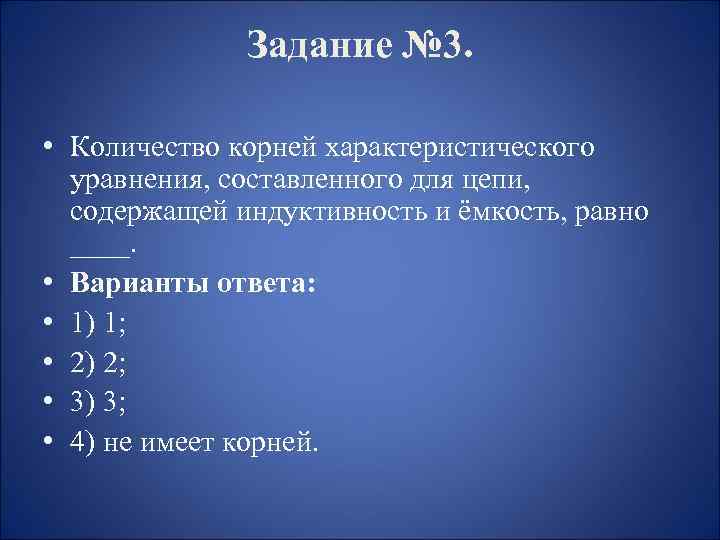

Задание № 3. • Количество корней характеристического уравнения, составленного для цепи, содержащей индуктивность и ёмкость, равно ____. • Варианты ответа: • 1) 1; • 2) 2; • 3) 3; • 4) не имеет корней.

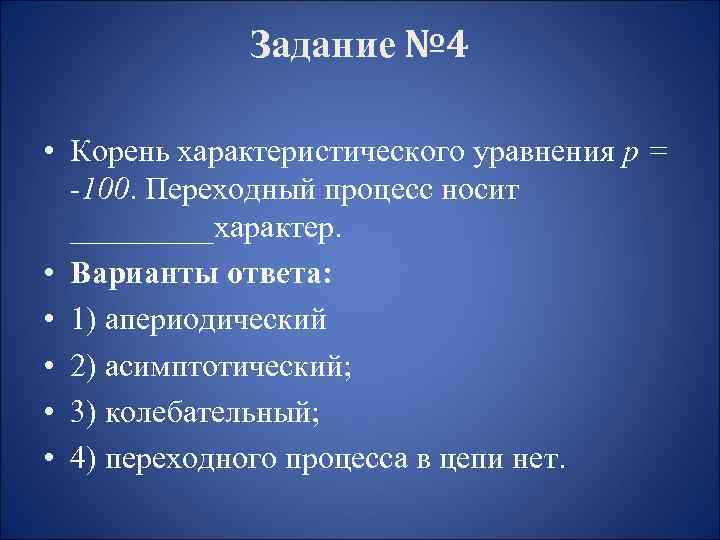

Задание № 4 • Корень характеристического уравнения р = -100. Переходный процесс носит _____характер. • Варианты ответа: • 1) апериодический • 2) асимптотический; • 3) колебательный; • 4) переходного процесса в цепи нет.

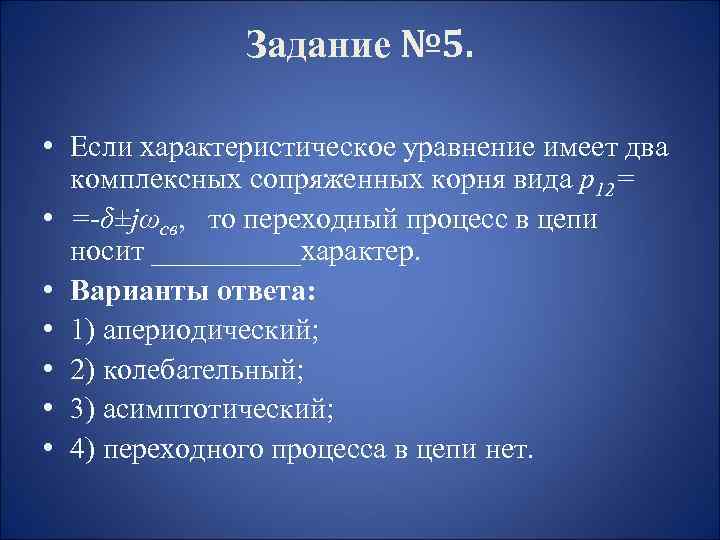

Задание № 5. • Если характеристическое уравнение имеет два комплексных сопряженных корня вида p 12= • =-δ±jωсв, то переходный процесс в цепи носит _____характер. • Варианты ответа: • 1) апериодический; • 2) колебательный; • 3) асимптотический; • 4) переходного процесса в цепи нет.

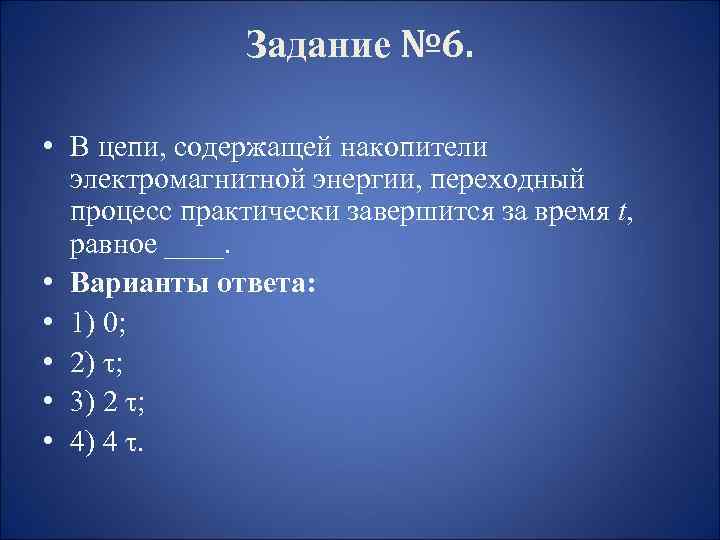

Задание № 6. • В цепи, содержащей накопители электромагнитной энергии, переходный процесс практически завершится за время t, равное ____. • Варианты ответа: • 1) 0; • 2) τ; • 3) 2 τ; • 4) 4 τ.

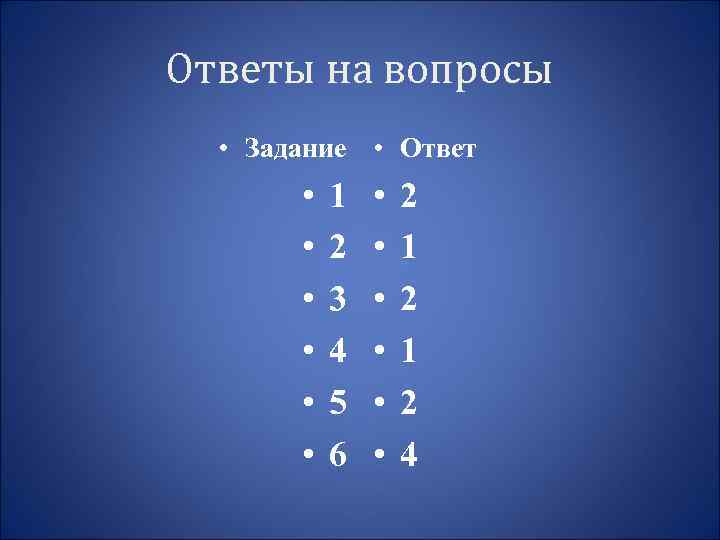

Ответы на вопросы • Задание • Ответ • • • 1 2 3 4 5 6 • • • 2 1 2 4

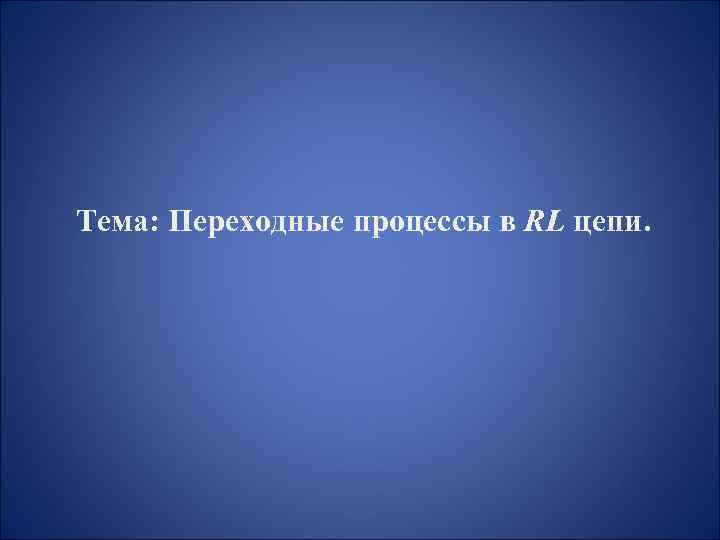

Тема: Переходные процессы в RL цепи.

Задание № 7. 1 Постоянная времени переходного процесса в цепи, схема которой изображена на рисунке, равна ______. Варианты ответа: 1) τ = RL ; 2) τ = 1/RL ; 3) τ = R/L ; 4) τ = L/R.

Задание № 7. 2 При U = 10 B, в первый момент времени после коммутации ток в цепи будет равен i(0+)______А. Варианты ответа: 1) 2; 2) 0, 1; 3) 0; 4) 0, 5.

Задание № 7. 3 При U = 10 B, в первый момент времени после коммутации напряжение на резисторе будет равно u. R (0+) __ В. Варианты ответа: 1) 10; 2) 1; 3) 0; 4) 5.

Задание № 8. 1 Постоянная времени τ переходного процесса в цепи, схема которой изображена на рисунке, равна ______. Варианты ответа: • 1) τ = (R 1+R 2)L; • 2) τ = 1/R 2 L; • 3) τ = L/(R 1+R 2); • 4) τ = L/R 2.

Задание № 8. 2 Дано: R 1 =10 Ом, R 2 = 40 Ом, L = 10 м. Гн. При U = 100 B, в первый момент времени после коммутации ток в индуктивности будет равен i. L(0+)______А. Варианты ответа: 1) 2; 2) 2, 5; 3) 0; 4) 10.

Задание № 8. 3 Такой вид имеет зависимость _______ Варианты ответа: 1) ток i. L; 2) напряжение u. R 1; 3) напряжение u. L; 4) ток в ключе К.

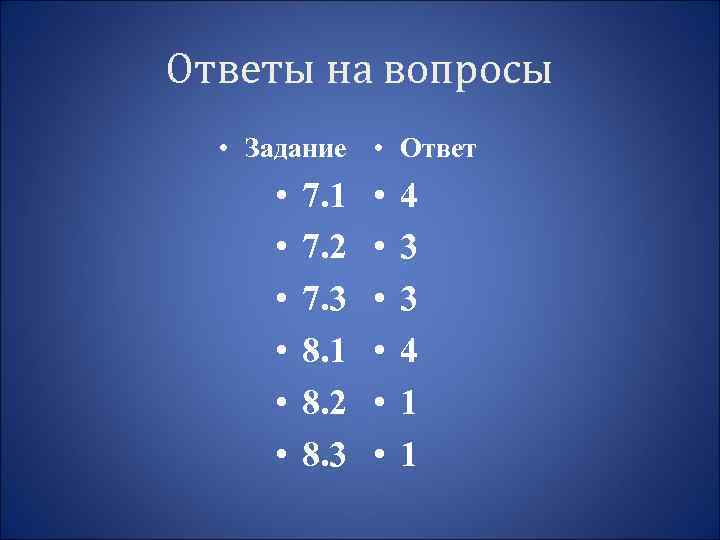

Ответы на вопросы • Задание • Ответ • • • 7. 1 7. 2 7. 3 8. 1 8. 2 8. 3 • • • 4 3 3 4 1 1

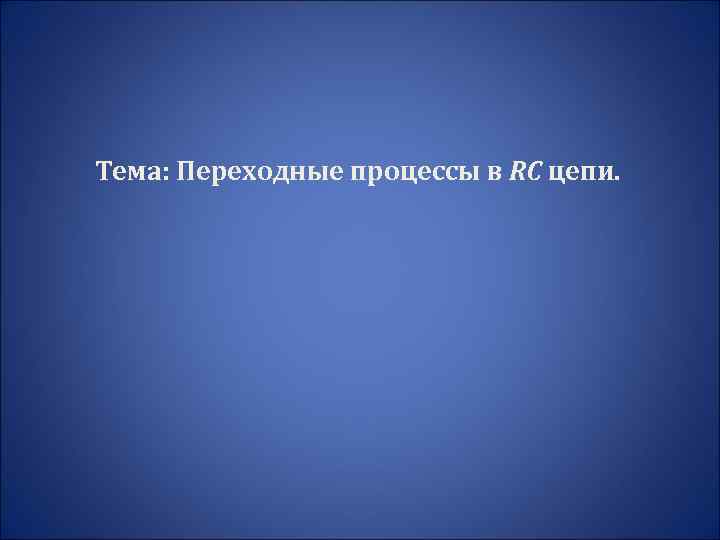

Тема: Переходные процессы в RC цепи.

Задание № 9. 1 Постоянная времени τ переходного процесса в цепи, схема которой изображена на рисунке, равна _____. Варианты ответа: 1) τ = RC ; 2) τ = 1/RC ; 3) τ = R/C ; 4) τ = C/R ;

Задание № 9. 2 Напряжение U = 100 B. На графике цифрой 1 обозначена зависимость … Варианты ответа: • 1) u. C • 2) u. R ; • 3) i. C • 4) U

Задание № 9. 3 Напряжение U = 100 B. На графике цифрой 2 обозначена зависимость … Варианты ответа: • 1) u. C • 2) u. R ; • 3) i. C • 4) U

Задание № 10. 1 Постоянная времени переходного процесса в цепи, схема которой изображена на рисунке, равна _____. Варианты ответа: 1) τ = (R 1 +R 2)C; 2) τ = 1/ (R 1 +R 2)C; 3) τ = R 1 /C ; 4) τ = C/R 1.

Задание № 10. 2 На графике цифрой 1 обозначена зависимость … Варианты ответа: 1) u. C 2) u. R ; 3) i 4) U.

Задание № 10. 3 На графике цифрой 2 обозначена зависимость … Варианты ответа: 1) u. C 2) u. R ; 3) i 4) U.

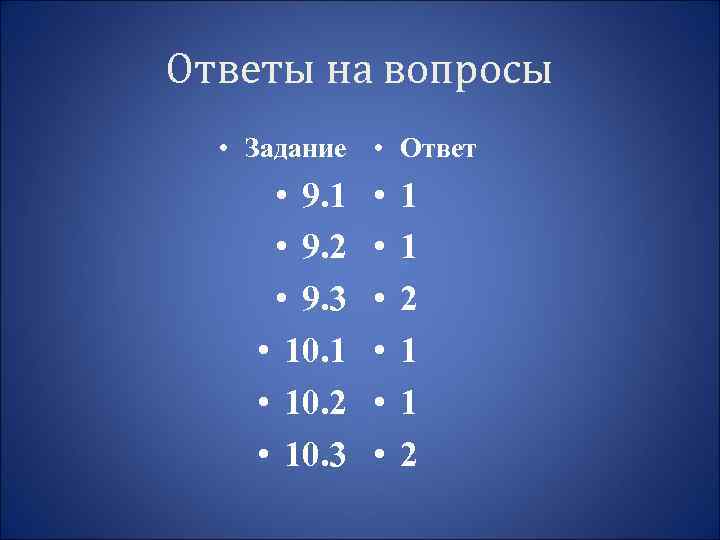

Ответы на вопросы • Задание • Ответ • 9. 1 • 9. 2 • 9. 3 • 10. 1 • 10. 2 • 10. 3 • • • 1 1 2

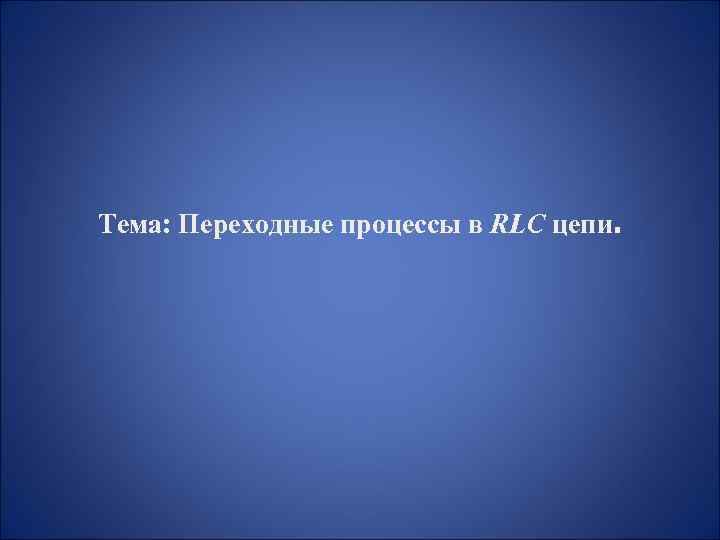

Тема: Переходные процессы в RLC цепи.

Задание № 11. 1 Цепь подключается к источнику постоянного напряжения U=125 B. При R = 100 Ом, в первый момент времени после коммутации ток в индуктивности будет равен i 2(0+)____А. Варианты ответа: 1) 0 2) 1, 25; 3) -1, 25 4) 0, 8.

Задание № 11. 2 После окончания переходного процесса напряжение на ёмкости будет равно ___ В. Варианты ответа: 1) 125; 2) 100; 3) 0; 4) -125.

Задание № 11. 3 Такой вид может иметь зависимость _____ Варианты ответа: 1) u. C 2) u. R ; 3) i 4) U.

Задание № 12. 1 Цепь подключается к источнику постоянного напряжения U=100 B. После окончания переходного процесса напряжение на ёмкости будет равно u. C(∞) ___ В Варианты ответа: 1) 75; 2) 100; 3) 0; 4) -125

Задание № 12. 2 Цепь подключается к источнику постоянного напряжения U=100 B. После окончания переходного процесса напряжение на резисторе будет равно u. R(∞) ___ В Варианты ответа: 1) 75; 2) 100; 3) 0; 4) -125

Задание № 12. 3 В первый момент времени после коммутации напряжение на индуктивности будет равно u. L(0+) ___ В Варианты ответа: 1) 75; 2) 100; 3) 0; 4) -125

Задание № 13 В цепи, подключенной к источнику постоянного напряжения, переходный процесс определяется зависимостью, представленной на диаграмме. Корни характеристического уравнения имеют вид: p =-δ±ωсв. Для данных корней выполняется соотношение: _____. • Варианты ответа: • • 1) δ < ωсв ; 2) δ = ωсв ; 3) δ > ωсв ; 4) ωсв » δ

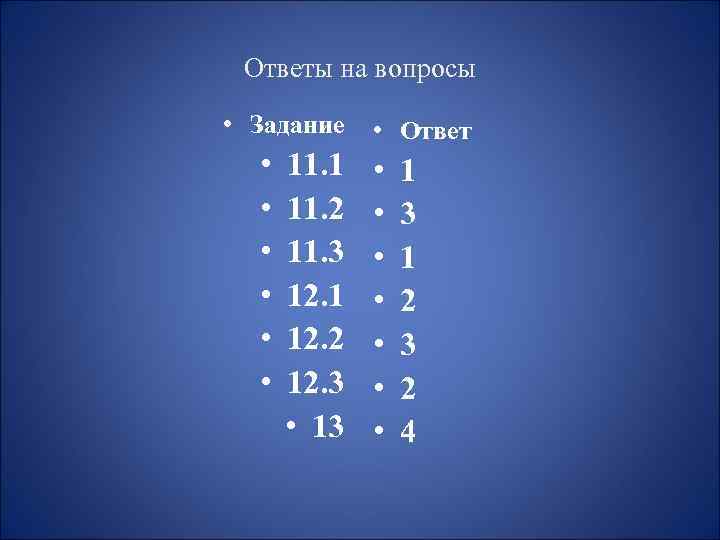

Ответы на вопросы • Задание • • • 11. 1 11. 2 11. 3 12. 1 12. 2 12. 3 • 13 • Ответ • • 1 3 1 2 3 2 4

Задание № 14. Постоянная времени переходного • Введите ответ: процесса цепи равна промежутку времени, в течение которого свободная составляющая уменьшается в ______ раз(-а). Ответ записать в виде числа с точностью до сотых.

Задание № 15 Корень характеристического уравнения р = -100. Постоянная времени переходного процесса равна _____. Введите ответ:

Задание № 16. 1 Постоянная времени переходного Введите ответ: процесса τ в цепи, схема которой изображена на рисунке, равна ______ с.

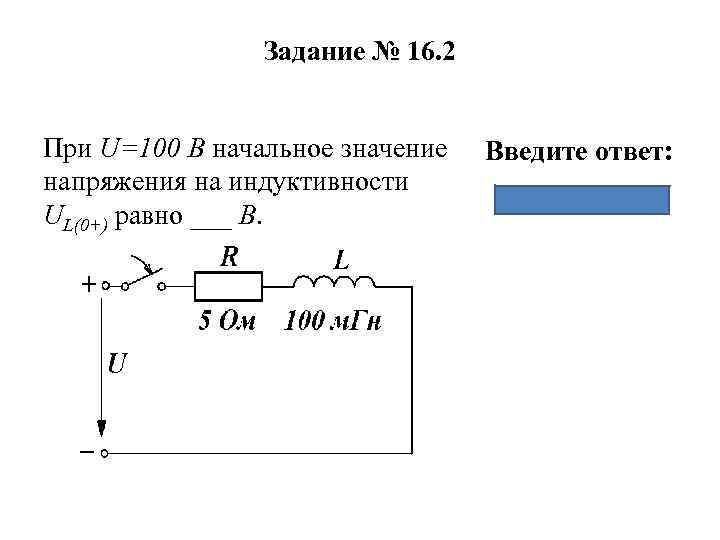

Задание № 16. 2 При U=100 B начальное значение напряжения на индуктивности UL(0+) равно ___ B. Введите ответ:

Задание № 17. 1 Постоянная времени τ переходного процесса в цепи, схема которой изображена на рисунке, равна______ с. Введите ответ:

Задание № 17. 2 При U=100 B начальное значение тока i(0+) равно ___ А. Введите ответ:

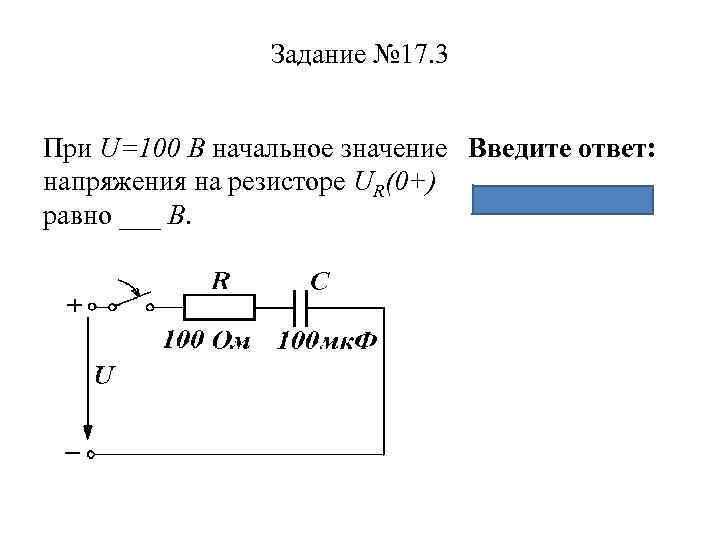

Задание № 17. 3 При U=100 B начальное значение Введите ответ: напряжения на резисторе UR(0+) равно ___ B.

Задание № 17. 4 При U=100 B начальное значение Введите ответ: напряжения на ёмкости UС(0+) равно ___ B.

Задание № 17. 5 В схеме Такой вид может иметь … Варианты ответа: не менее двух правильных ответов • 1) u. C • 2) u. R ; • 3) i. C • 4) U

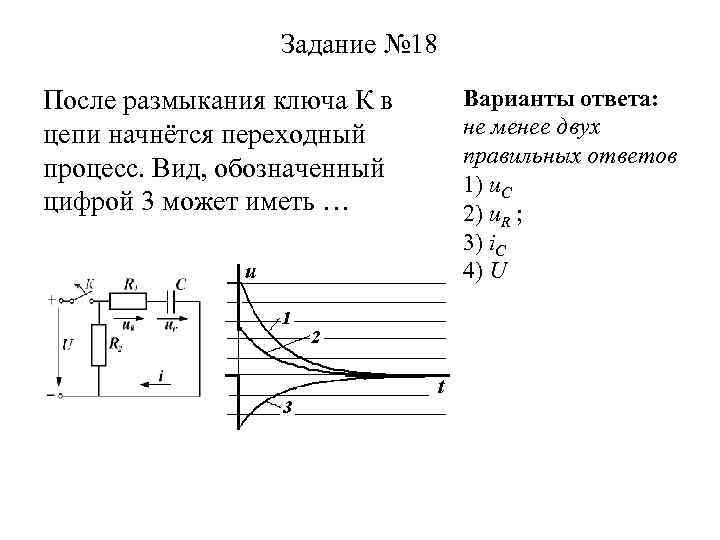

Задание № 18 После размыкания ключа К в цепи начнётся переходный процесс. Вид, обозначенный цифрой 3 может иметь … Варианты ответа: не менее двух правильных ответов 1) u. C 2) u. R ; 3) i. C 4) U

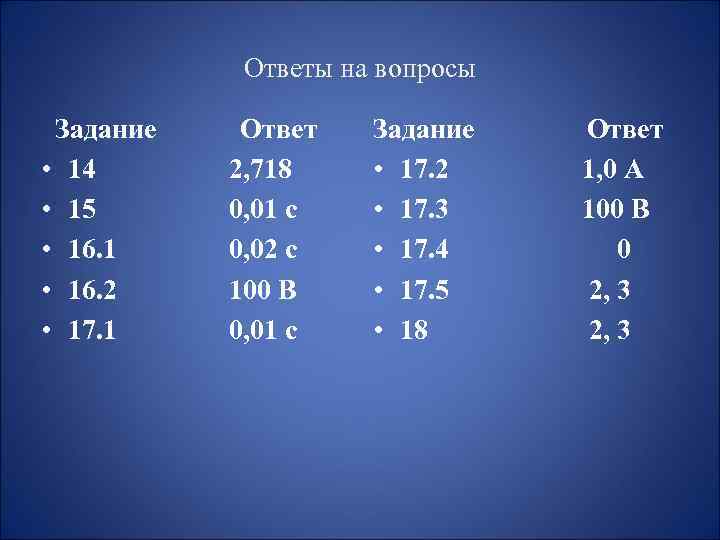

Ответы на вопросы Задание • 14 • 15 • 16. 1 • 16. 2 • 17. 1 Ответ 2, 718 0, 01 с 0, 02 с 100 В 0, 01 с Задание • 17. 2 • 17. 3 • 17. 4 • 17. 5 • 18 Ответ 1, 0 А 100 В 0 2, 3
