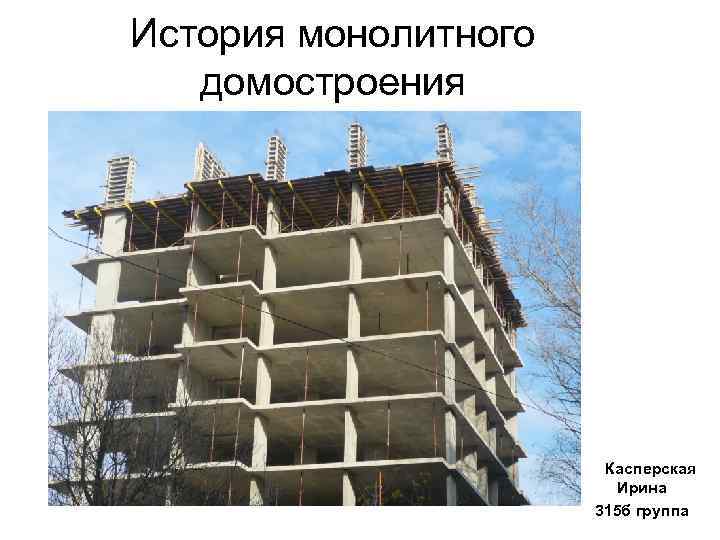

История монолитного домостроения Касперская Ирина 315 б группа
РАЗВИТИЕ МОНОЛИТНОГО ДОМОСТРОЕНИЯ

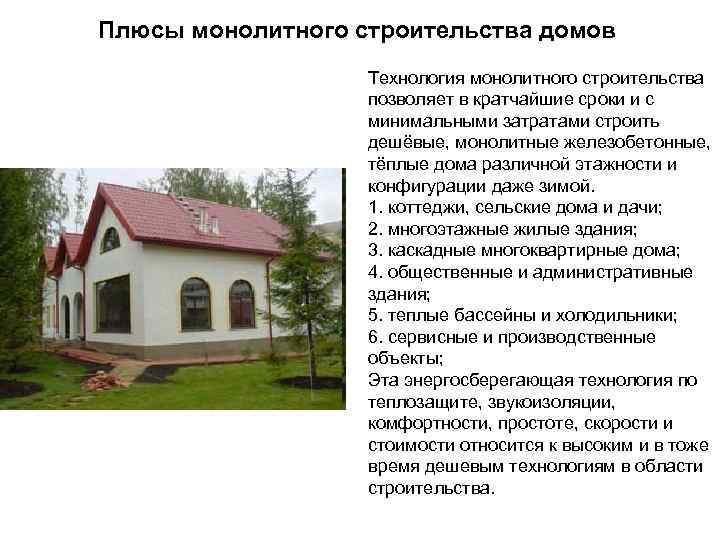

Плюсы монолитного строительства домов Технология монолитного строительства позволяет в кратчайшие сроки и с минимальными затратами строить дешёвые, монолитные железобетонные, тёплые дома различной этажности и конфигурации даже зимой. 1. коттеджи, сельские дома и дачи; 2. многоэтажные жилые здания; 3. каскадные многоквартирные дома; 4. общественные и административные здания; 5. теплые бассейны и холодильники; 6. сервисные и производственные объекты; Эта энергосберегающая технология по теплозащите, звукоизоляции, комфортности, простоте, скорости и стоимости относится к высоким и в тоже время дешевым технологиям в области строительства.

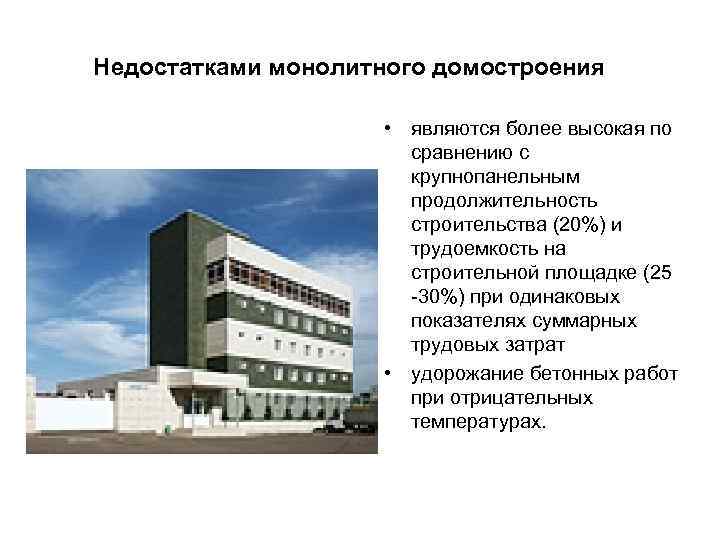

Недостатками монолитного домостроения • являются более высокая по сравнению с крупнопанельным продолжительность строительства (20%) и трудоемкость на строительной площадке (25 -30%) при одинаковых показателях суммарных трудовых затрат • удорожание бетонных работ при отрицательных температурах.
Рациональными областями применения монолитного домостроения • • регионы со сложными геологическими условиями, преимущественно в южных сейсмических районах страны. Места, где нет построек, где есть свободная площадь для строительства.

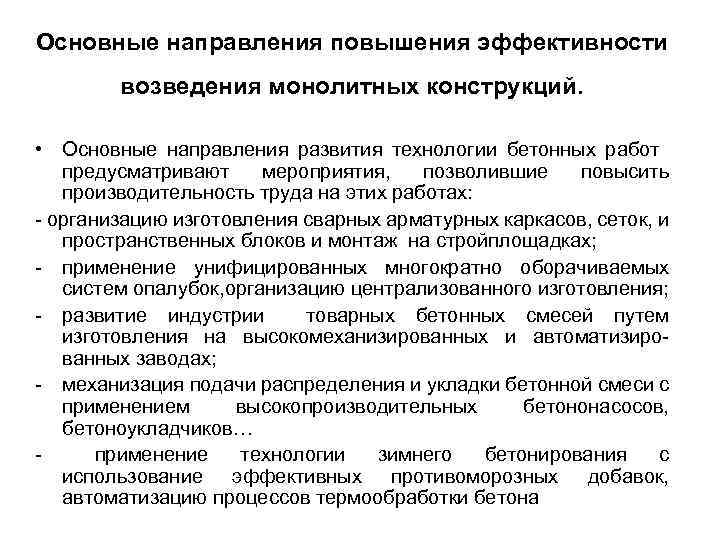

Основные направления повышения эффективности возведения монолитных конструкций. • Основные направления развития технологии бетонных работ предусматривают мероприятия, позволившие повысить производительность труда на этих работах: - организацию изготовления сварных арматурных каркасов, сеток, и пространственных блоков и монтаж на стройплощадках; - применение унифицированных многократно оборачиваемых систем опалубок, организацию централизованного изготовления; - развитие индустрии товарных бетонных смесей путем изготовления на высокомеханизированных и автоматизированных заводах; - механизация подачи распределения и укладки бетонной смеси с применением высокопроизводительных бетононасосов, бетоноукладчиков… применение технологии зимнего бетонирования с использование эффективных противоморозных добавок, автоматизацию процессов термообработки бетона

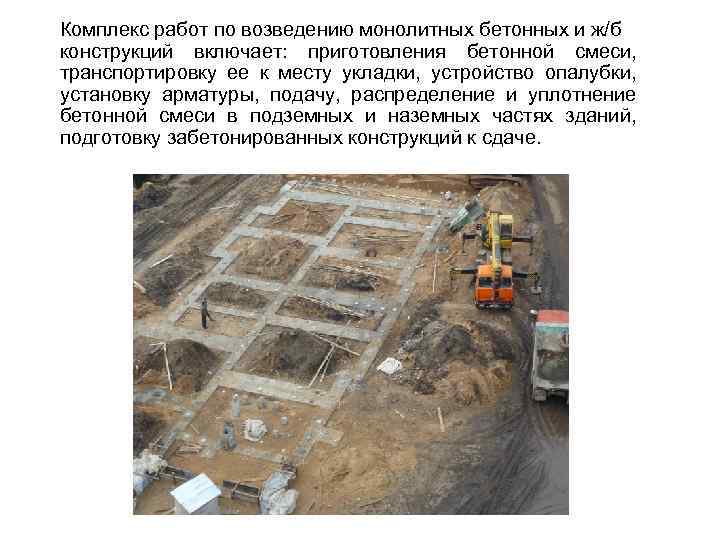

Комплекс работ по возведению монолитных бетонных и ж/б конструкций включает: приготовления бетонной смеси, транспортировку ее к месту укладки, устройство опалубки, установку арматуры, подачу, распределение и уплотнение бетонной смеси в подземных и наземных частях зданий, подготовку забетонированных конструкций к сдаче.

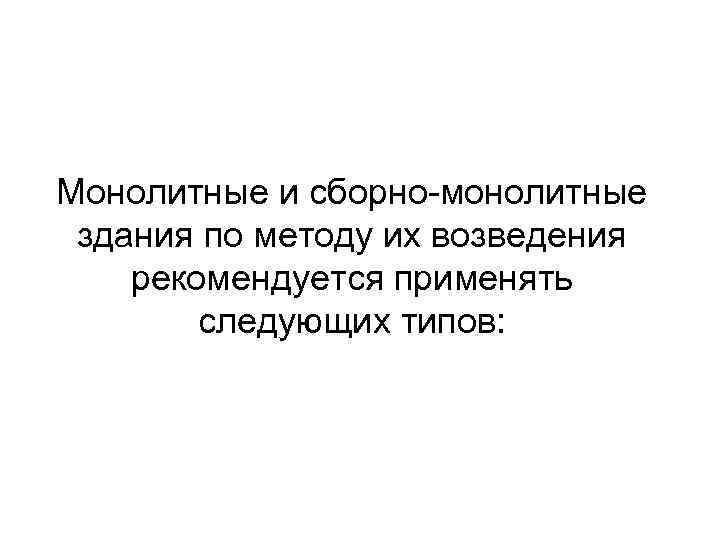

Монолитные и сборно-монолитные здания по методу их возведения рекомендуется применять следующих типов:

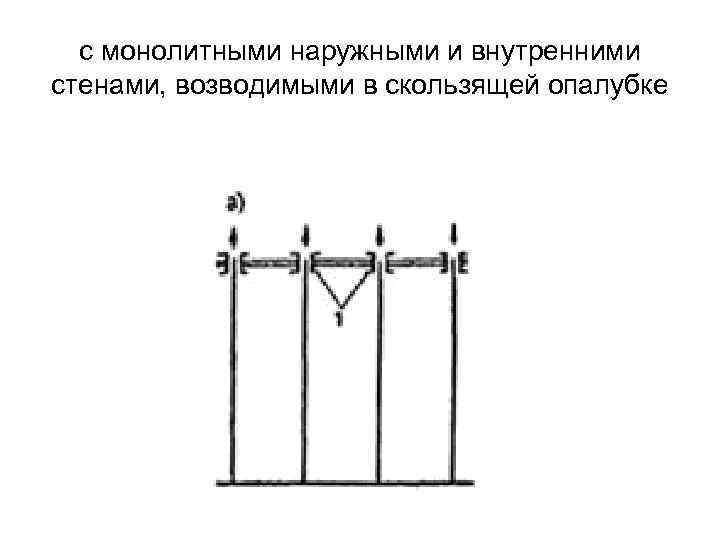

с монолитными наружными и внутренними стенами, возводимыми в скользящей опалубке

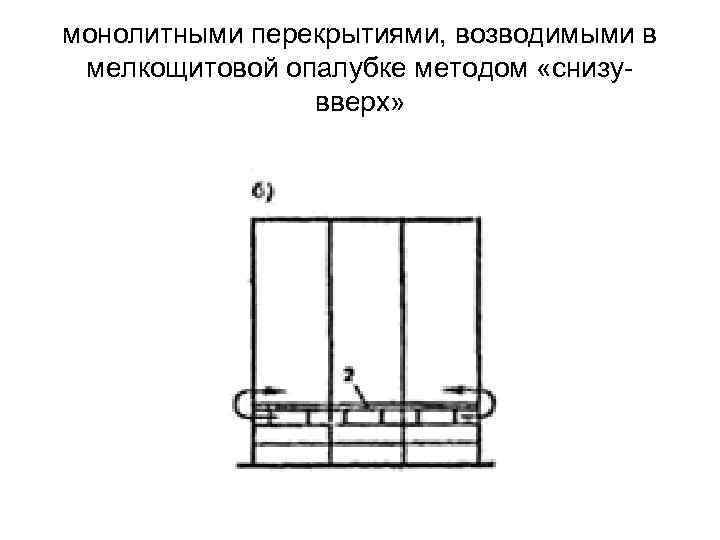

монолитными перекрытиями, возводимыми в мелкощитовой опалубке методом «снизувверх»

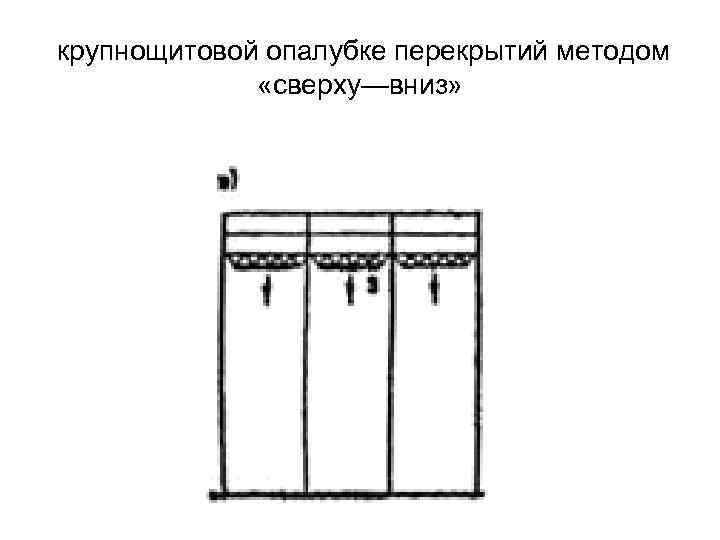

крупнощитовой опалубке перекрытий методом «сверху—вниз»

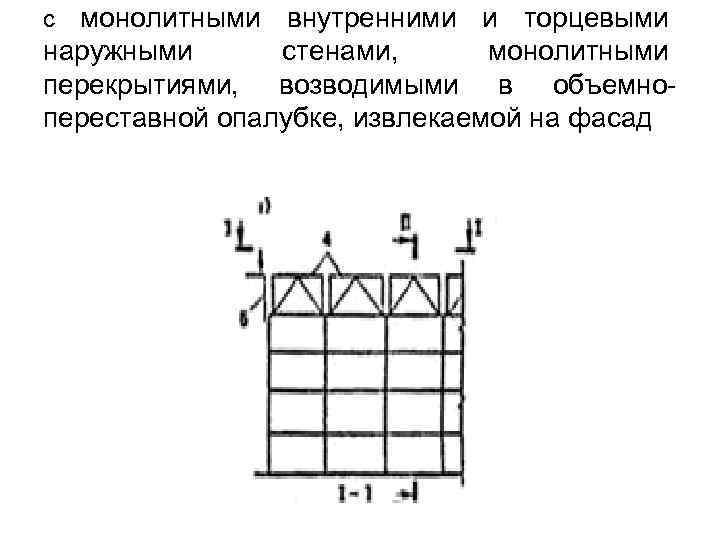

монолитными внутренними и торцевыми наружными стенами, монолитными перекрытиями, возводимыми в объемнопереставной опалубке, извлекаемой на фасад с

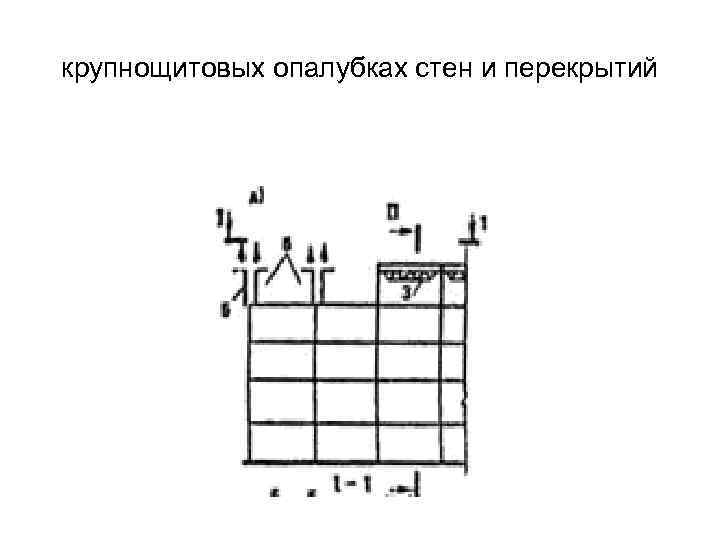

крупнощитовых опалубках стен и перекрытий
Стеновые конструктивные системы • • а — поперечностеновые; б — перекрестностеновые; в — продольностеновые с перекрытиями I— малопролетными; II среднепролетными III крупнопролетными 1 — ненесущая стена; 2 — несущая стена

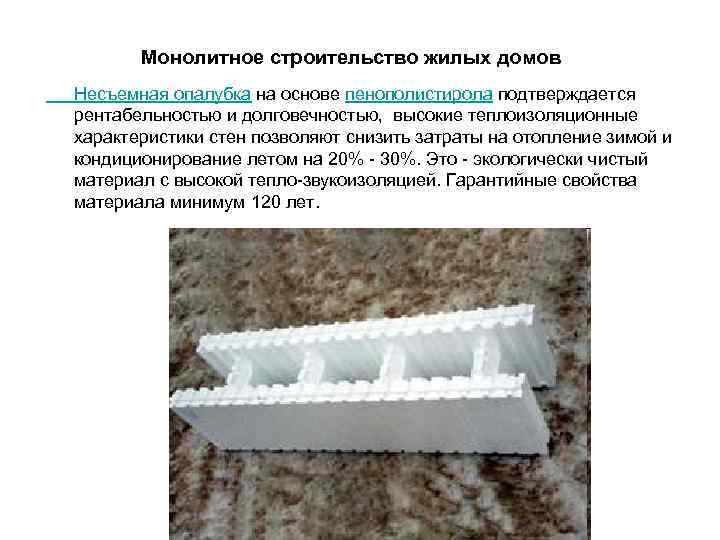

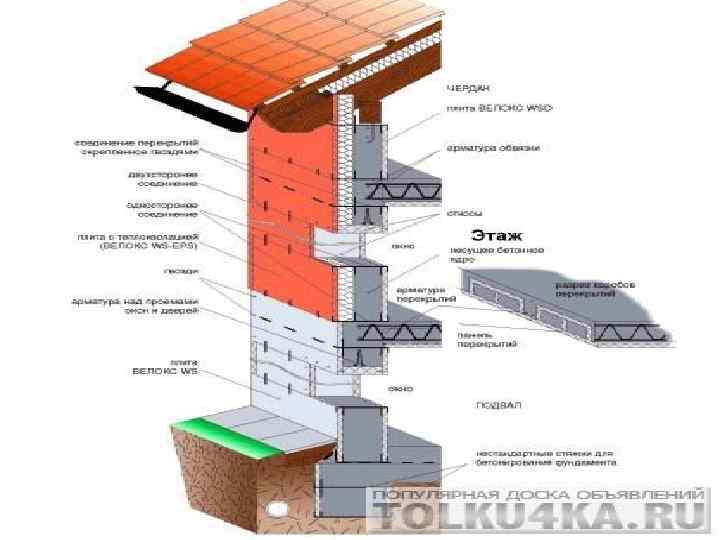

Монолитное строительство жилых домов Несъемная опалубка на основе пенополистирола подтверждается рентабельностью и долговечностью, высокие теплоизоляционные характеристики стен позволяют снизить затраты на отопление зимой и кондиционирование летом на 20% - 30%. Это - экологически чистый материал с высокой тепло-звукоизоляцией. Гарантийные свойства материала минимум 120 лет.

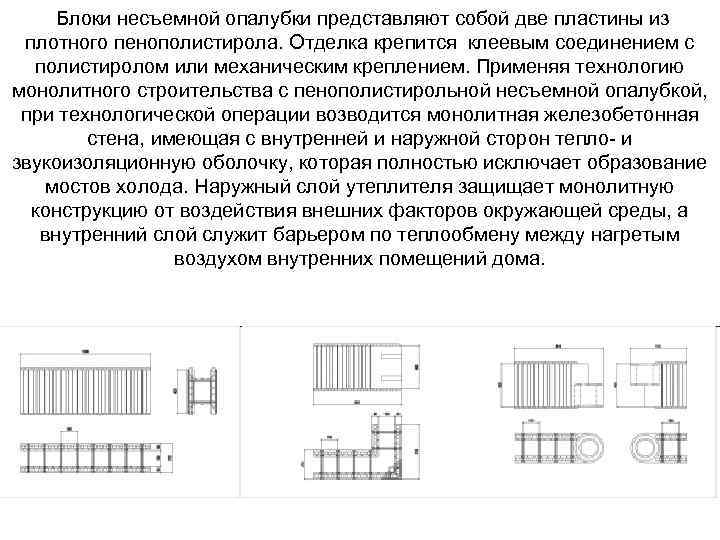

Блоки несъемной опалубки представляют собой две пластины из плотного пенополистирола. Отделка крепится клеевым соединением с полистиролом или механическим креплением. Применяя технологию монолитного строительства с пенополистирольной несъемной опалубкой, при технологической операции возводится монолитная железобетонная стена, имеющая с внутренней и наружной сторон тепло- и звукоизоляционную оболочку, которая полностью исключает образование мостов холода. Наружный слой утеплителя защищает монолитную конструкцию от воздействия внешних факторов окружающей среды, а внутренний слой служит барьером по теплообмену между нагретым воздухом внутренних помещений дома.

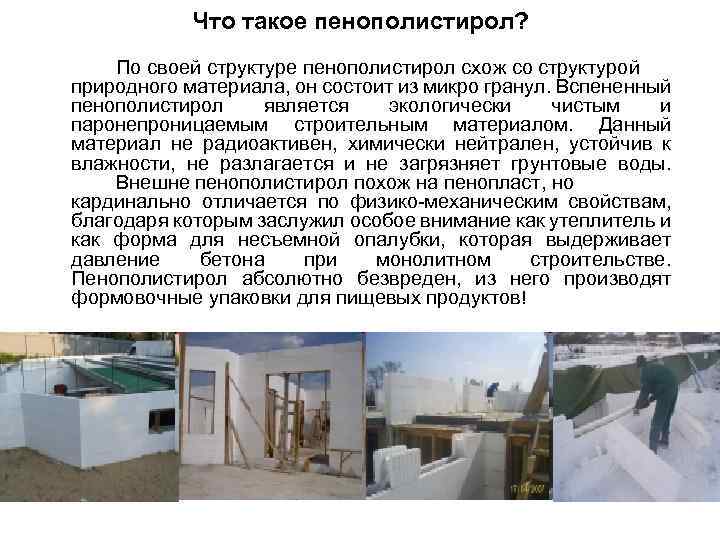

Что такое пенополистирол? По своей структуре пенополистирол схож со структурой природного материала, он состоит из микро гранул. Вспененный пенополистирол является экологически чистым и паронепроницаемым строительным материалом. Данный материал не радиоактивен, химически нейтрален, устойчив к влажности, не разлагается и не загрязняет грунтовые воды. Внешне пенополистирол похож на пенопласт, но кардинально отличается по физико-механическим свойствам, благодаря которым заслужил особое внимание как утеплитель и как форма для несъемной опалубки, которая выдерживает давление бетона при монолитном строительстве. Пенополистирол абсолютно безвреден, из него производят формовочные упаковки для пищевых продуктов!

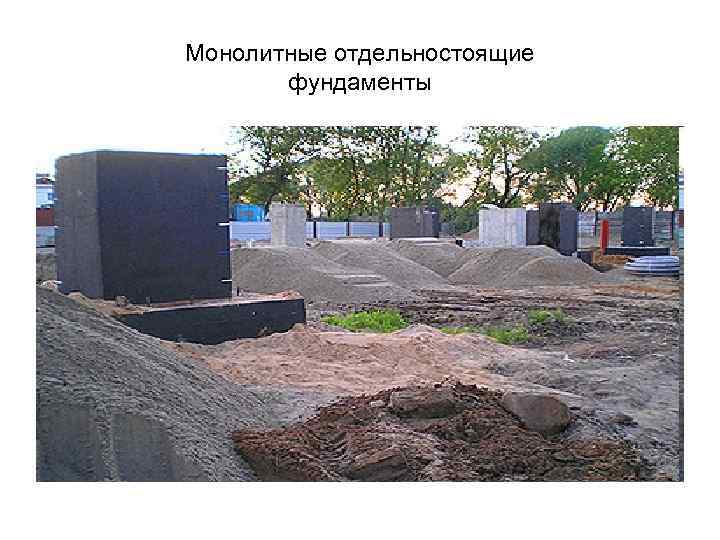

Монолитные отдельностоящие фундаменты
Монолитные лестничные марши (лестницы)
Монолитная ж/б подпорная стена складского комплекса

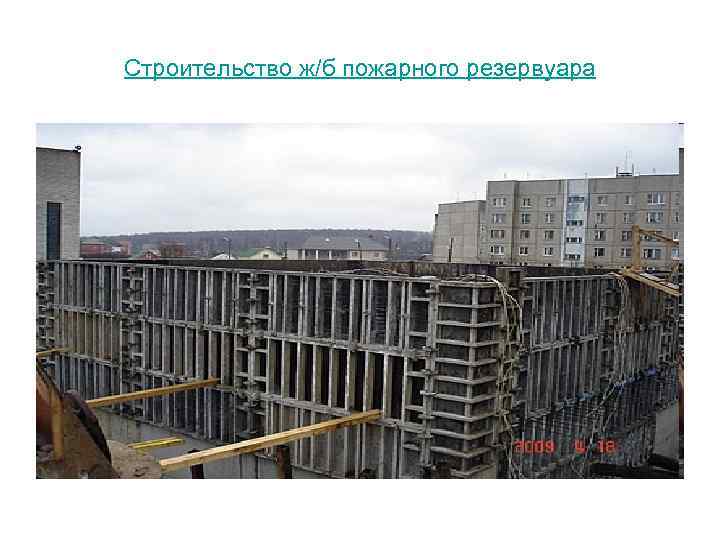

Строительство ж/б пожарного резервуара

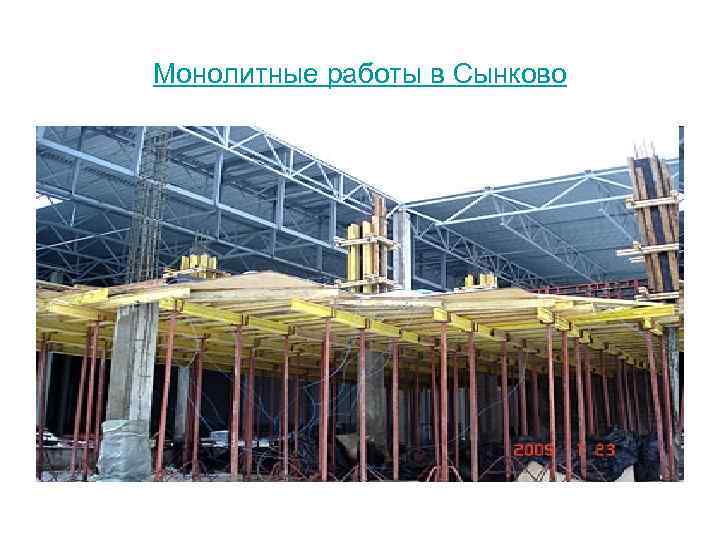

Монолитные работы в Сынково

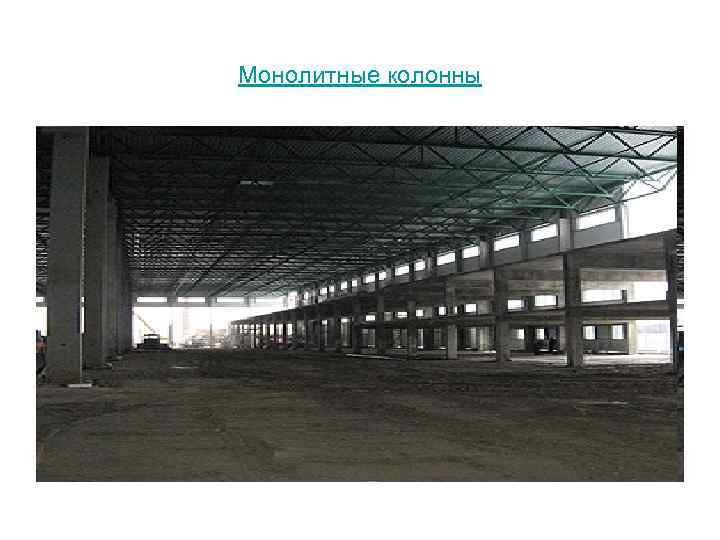

Монолитные колонны

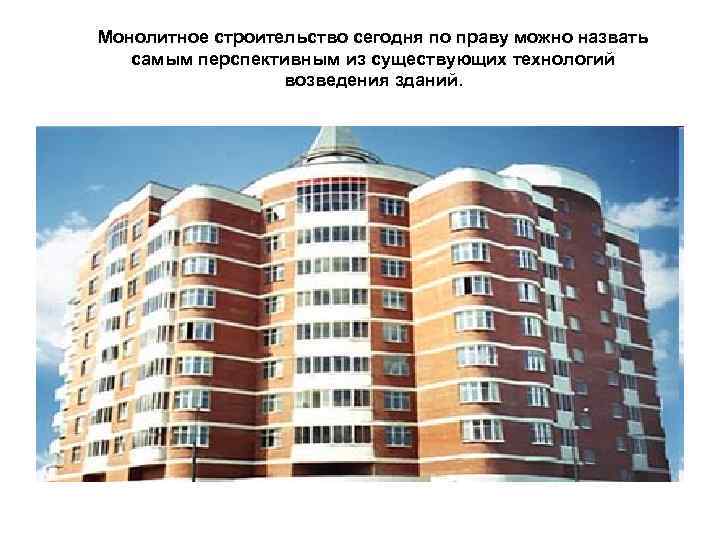

Монолитное строительство сегодня по праву можно назвать самым перспективным из существующих технологий возведения зданий.

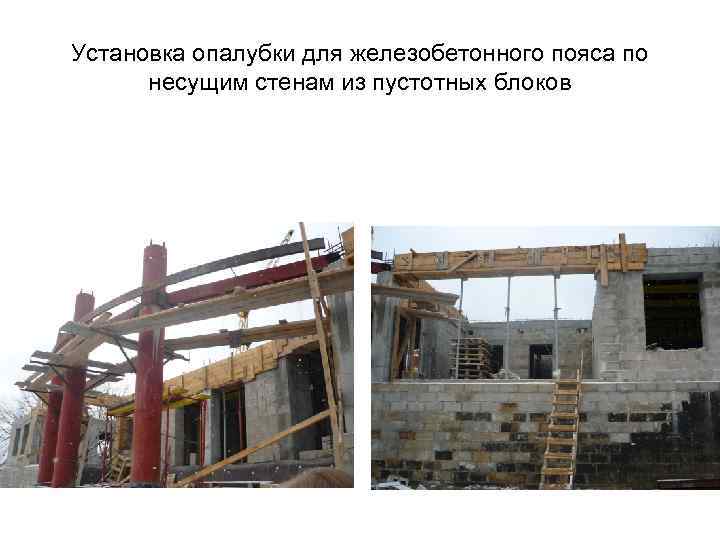

Установка опалубки для железобетонного пояса по несущим стенам из пустотных блоков

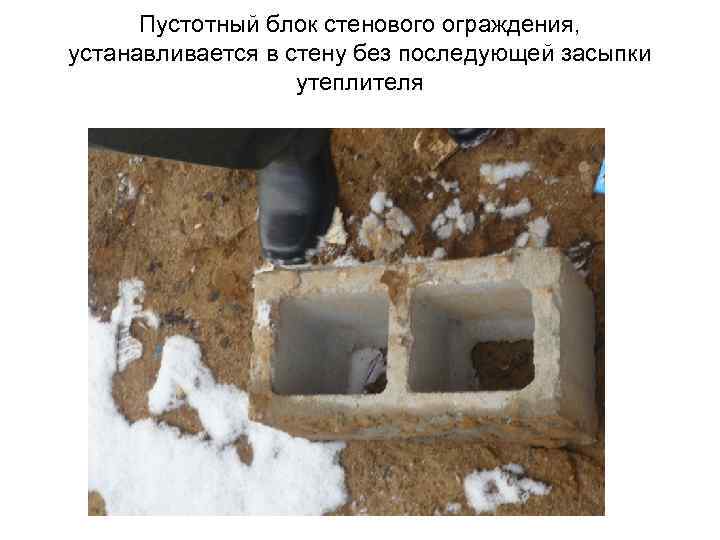

Пустотный блок стенового ограждения, устанавливается в стену без последующей засыпки утеплителя

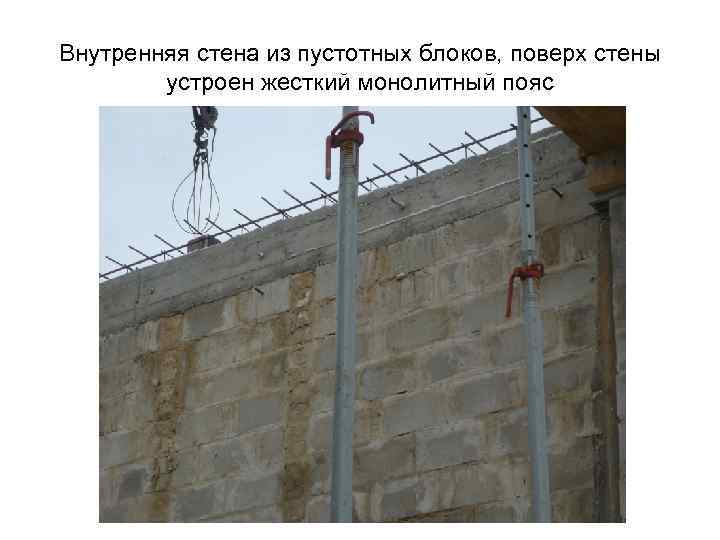

Внутренняя стена из пустотных блоков, поверх стены устроен жесткий монолитный пояс

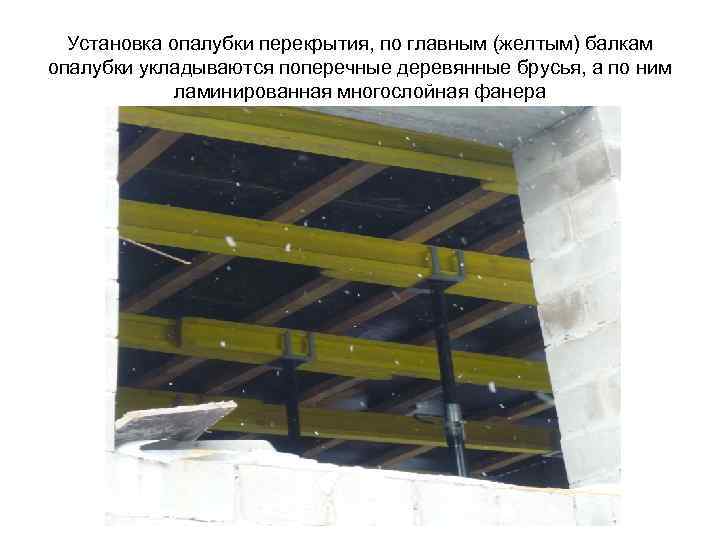

Установка опалубки перекрытия, по главным (желтым) балкам опалубки укладываются поперечные деревянные брусья, а по ним ламинированная многослойная фанера

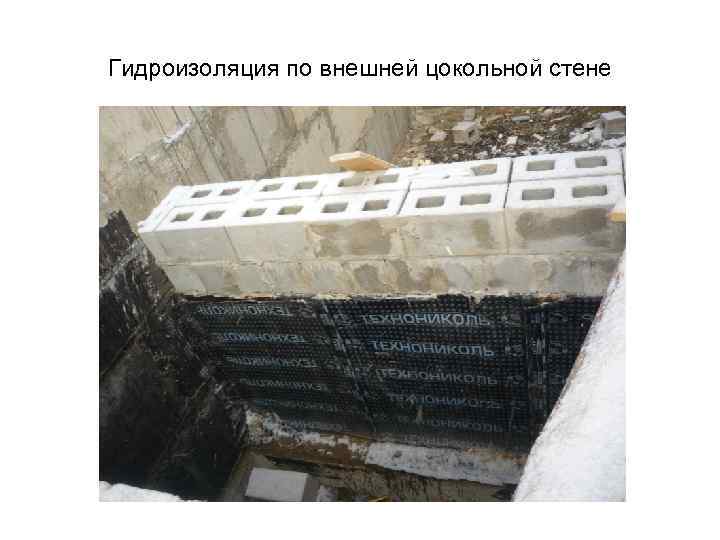

Гидроизоляция по внешней цокольной стене

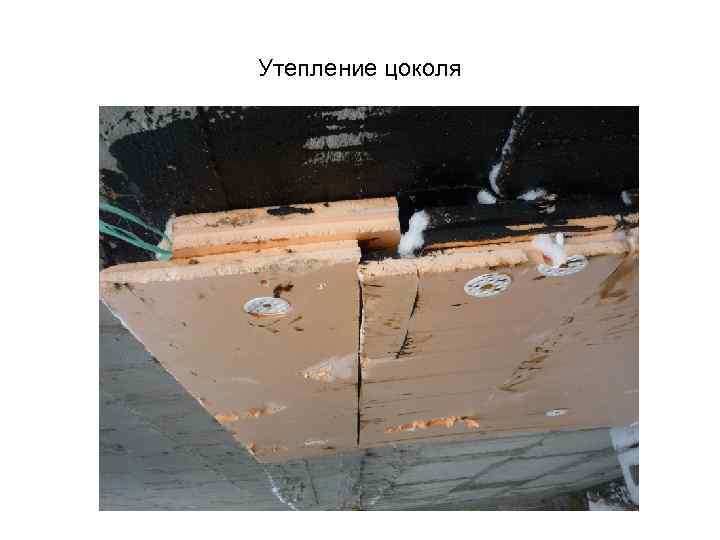

Утепление цоколя

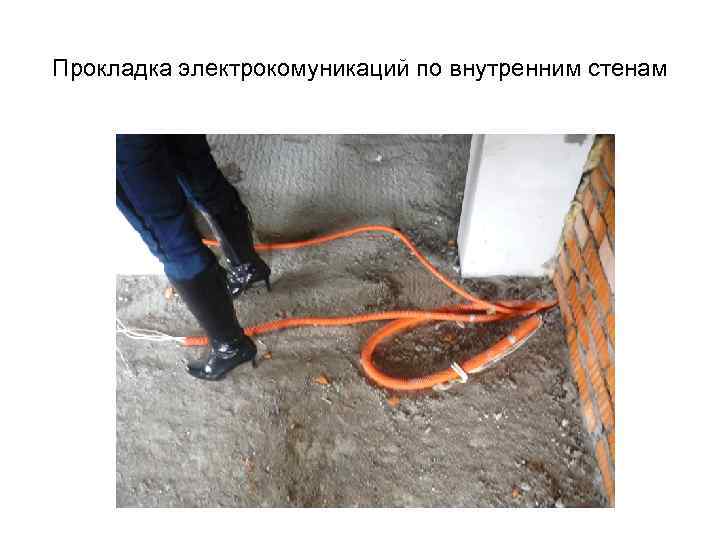

Прокладка электрокомуникаций по внутренним стенам

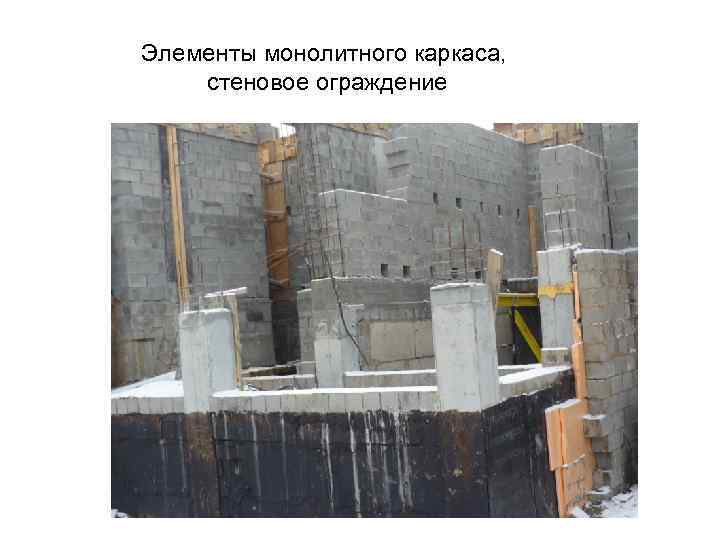

Элементы монолитного каркаса, стеновое ограждение

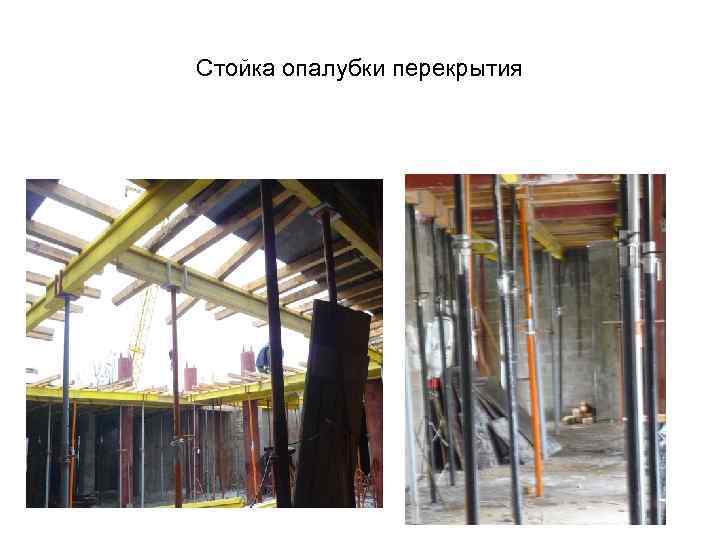

Стойка опалубки перекрытия

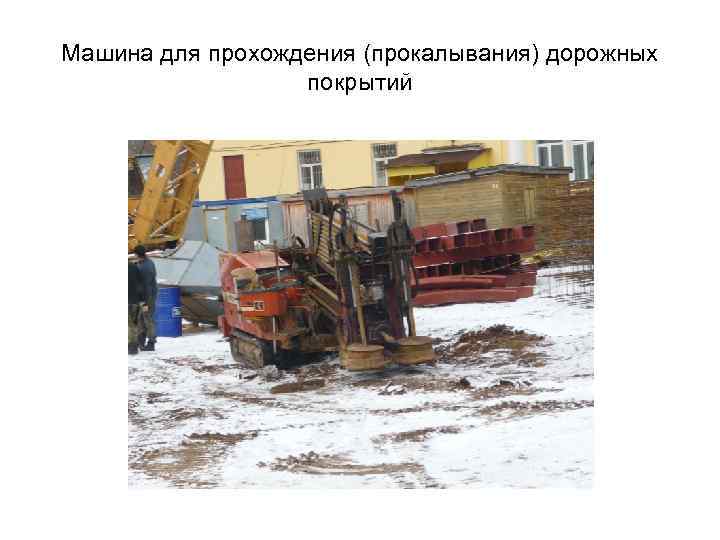

Машина для прохождения (прокалывания) дорожных покрытий

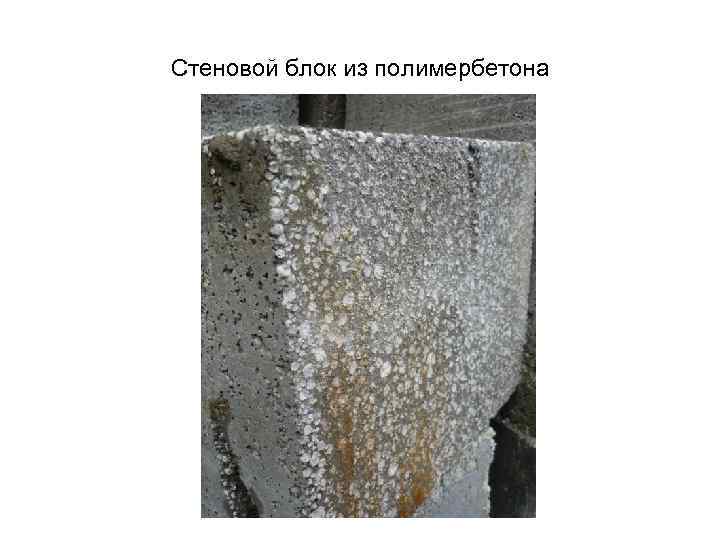

Стеновой блок из полимербетона

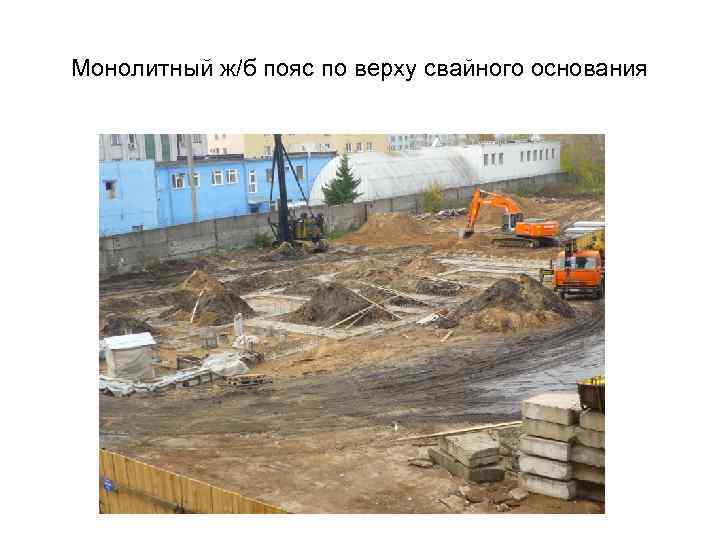

Монолитный ж/б пояс по верху свайного основания

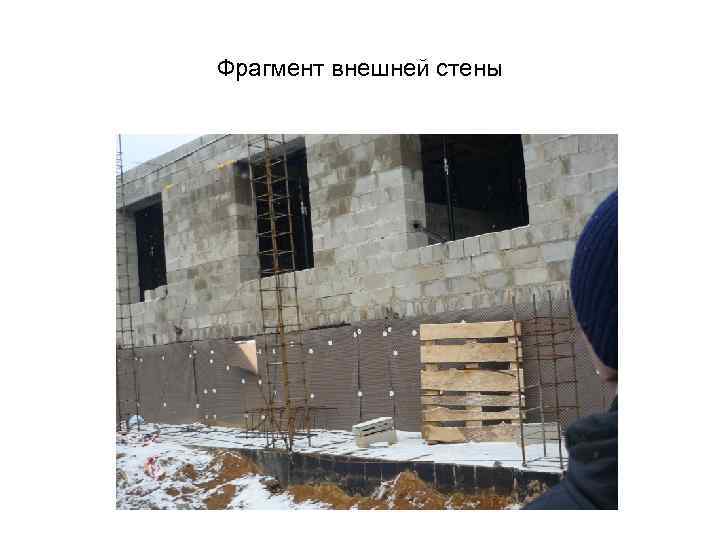

Фрагмент внешней стены

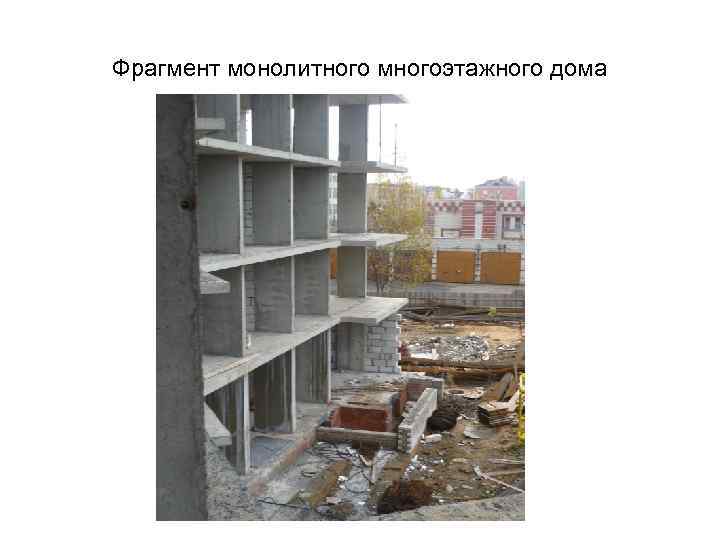

Фрагмент монолитного многоэтажного дома

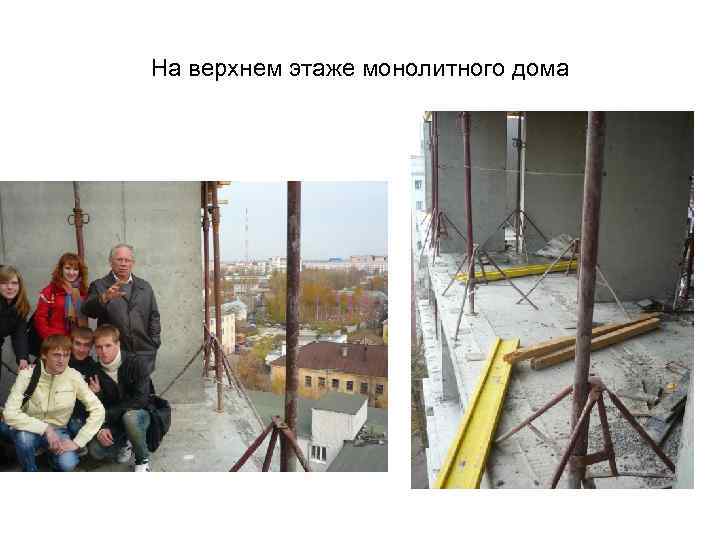

На верхнем этаже монолитного дома

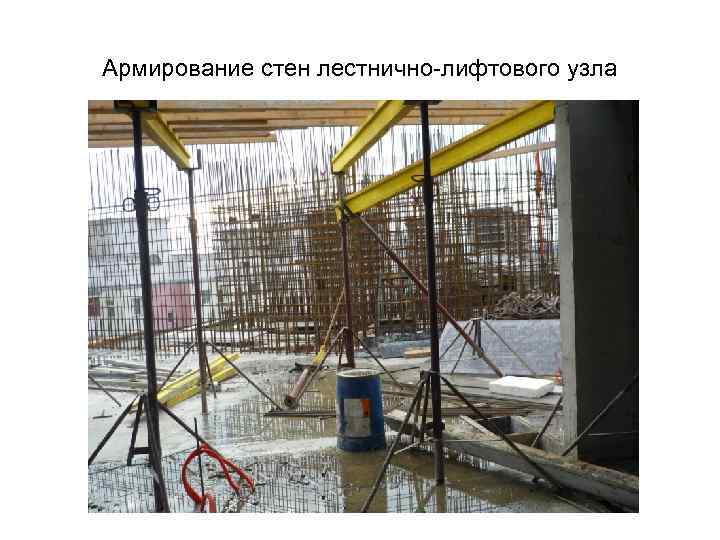

Армирование стен лестнично-лифтового узла
Отверстие в бетонированном элементе, предназначенное для стяжки противоположных щитов опалубки

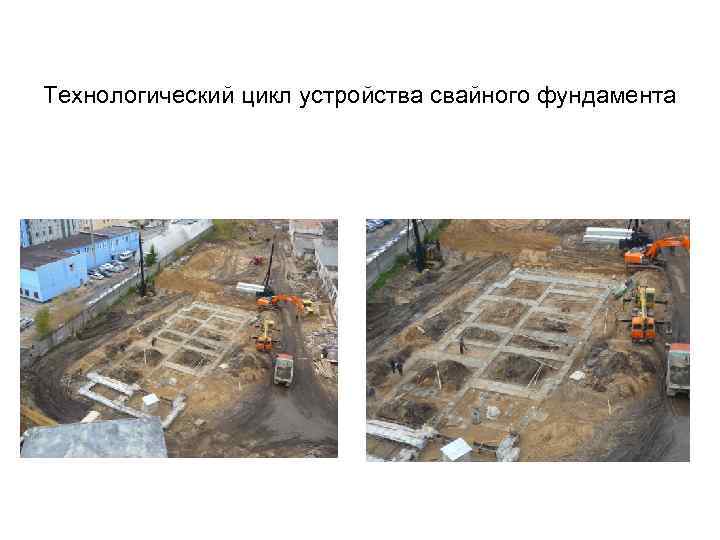

Технологический цикл устройства свайного фундамента

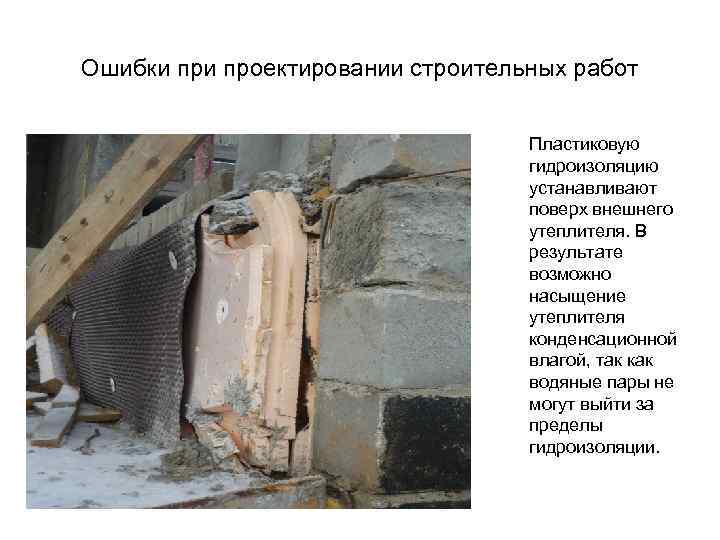

Ошибки проектировании строительных работ Пластиковую гидроизоляцию устанавливают поверх внешнего утеплителя. В результате возможно насыщение утеплителя конденсационной влагой, так как водяные пары не могут выйти за пределы гидроизоляции.
Наказание за несвоевременную сдачу курсовой работы !!!
