ИСТОРИЯ ИЗОБРЕТЕНИЯ РАДИО И ЕГО МОДУЛЯЦИЯ.

Дорогой человек, который сейчас просматривает эту презентацию, для качественного и интересного просмотра прошу тебя выполнять следующие действия: - Увидев такую звёздочку - -нажми на слово которое находится рядом с ней. - Увидев же такую стрелочку - - знай, что на неё следует тоже нажать.

История изобретения Ра дио (лат. radio — излучаю, испускаю лучи ← radius — луч) — разновидность беспроводной связи, при которой в качестве носителя сигнала используются радиоволны, свободно распространяемые в пространстве.

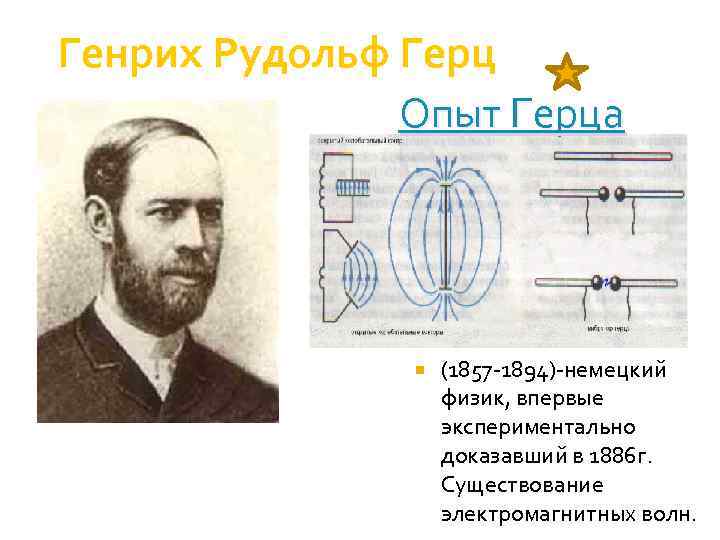

Генрих Рудольф Герц Опыт Герца (1857 -1894)-немецкий физик, впервые экспериментально доказавший в 1886 г. Существование электромагнитных волн.

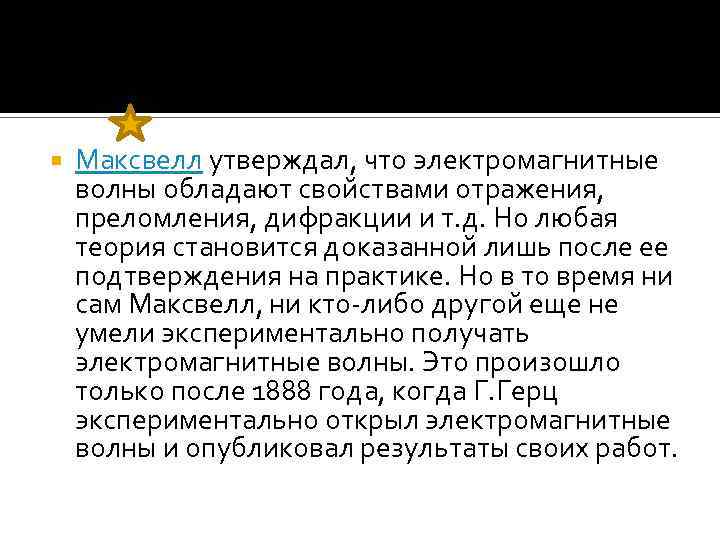

Максвелл утверждал, что электромагнитные волны обладают свойствами отражения, преломления, дифракции и т. д. Но любая теория становится доказанной лишь после ее подтверждения на практике. Но в то время ни сам Максвелл, ни кто-либо другой еще не умели экспериментально получать электромагнитные волны. Это произошло только после 1888 года, когда Г. Герц экспериментально открыл электромагнитные волны и опубликовал результаты своих работ.

Попов Александр Степанович (1859 -1906) 7 мая 1895 г на заседании Русского физико-химического общества в Петербурге продемонстрировал действие своего прибора

Гульельмо Маркони в декабре 1901 года организовал первую радиосвязь через Атлантический океан (передал букву S азбуки Морзе) В 1905 — запатентовал направленную связь.

Схема радиоприемника

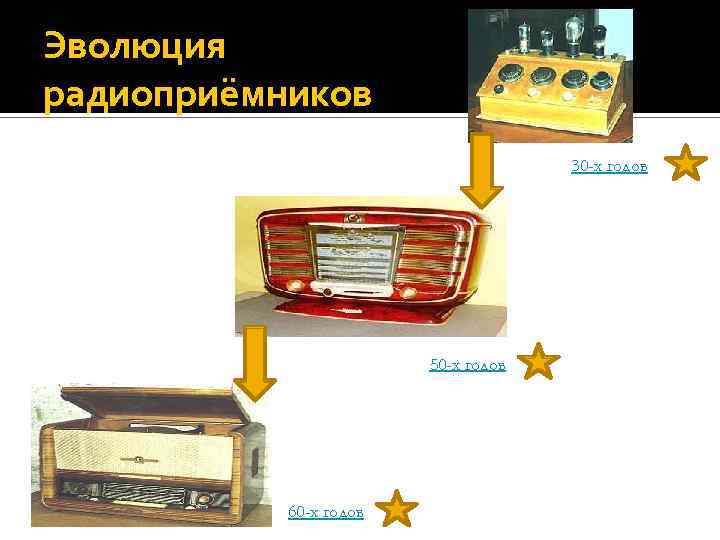

Эволюция радиоприёмников 30 -х годов 50 -х годов 60 -х годов

80 -х годов 2000 -х годов Наше время

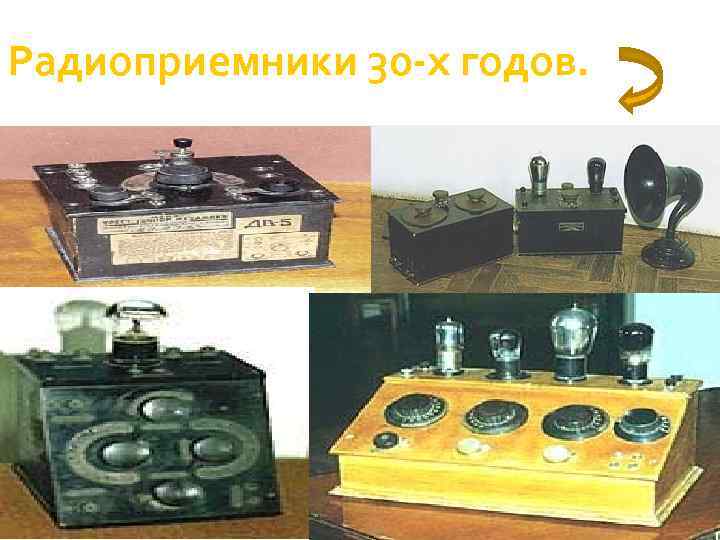

Радиоприемники 30 -х годов.

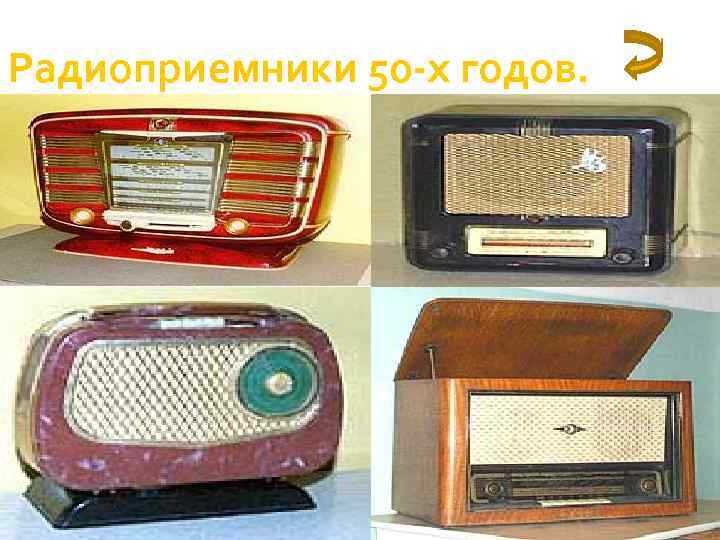

Радиоприемники 50 -х годов.

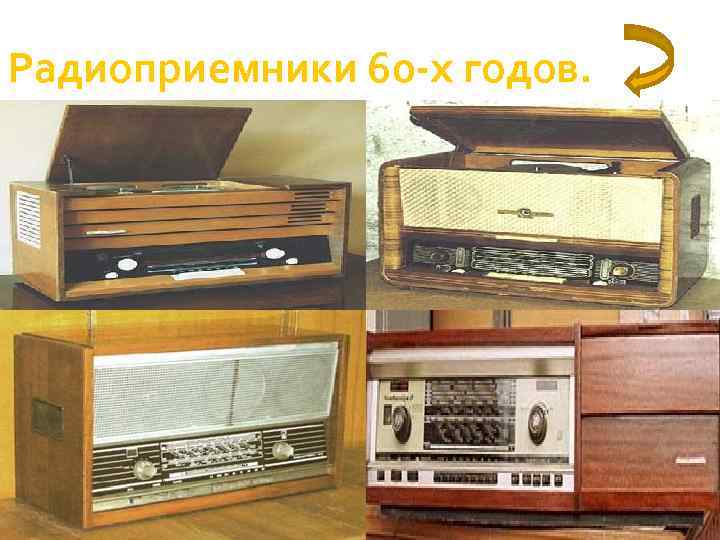

Радиоприемники 60 -х годов.

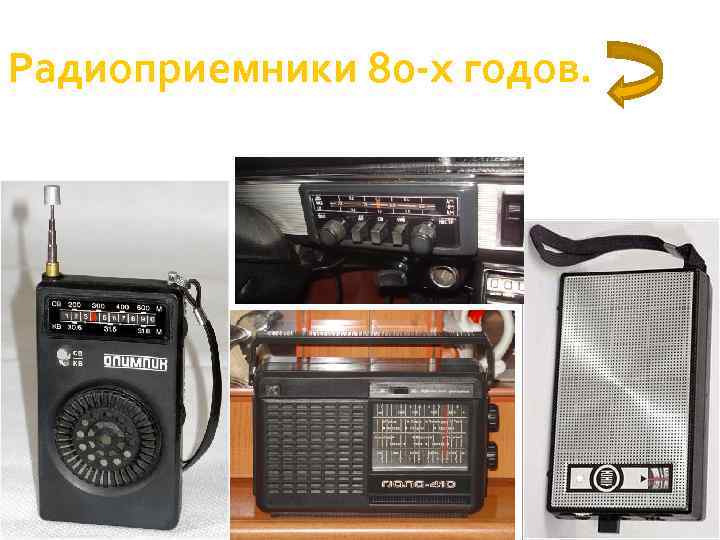

Радиоприемники 80 -х годов.

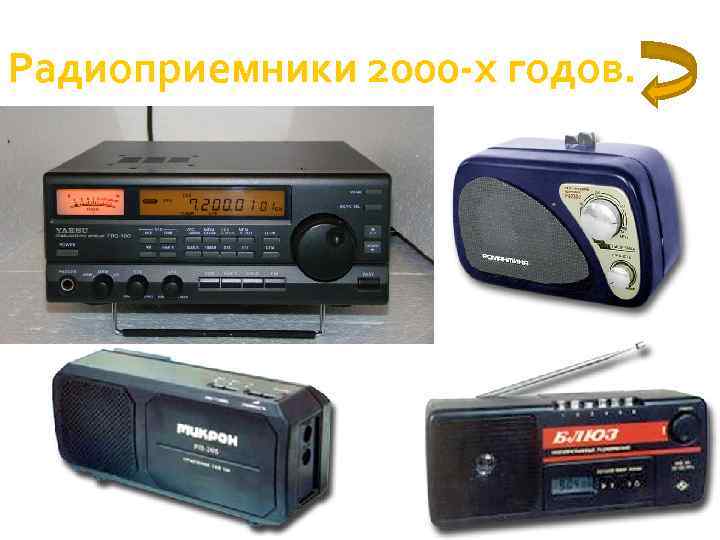

Радиоприемники 2000 -х годов.

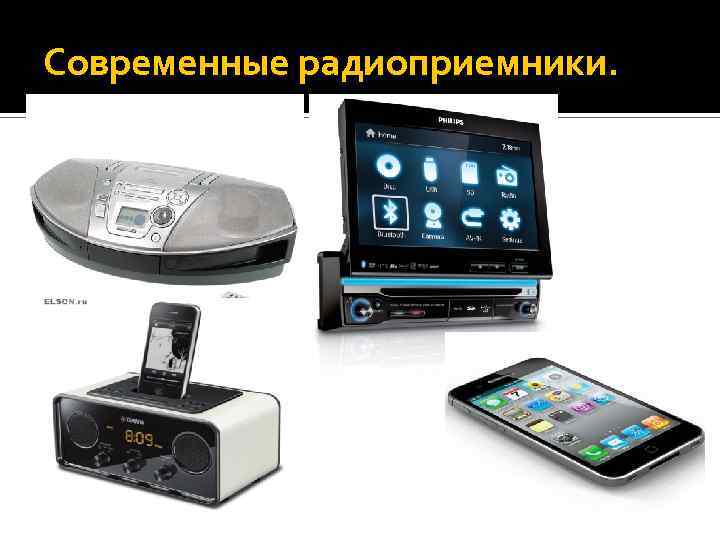

Современные радиоприемники.

Передающие, приемные устройства.

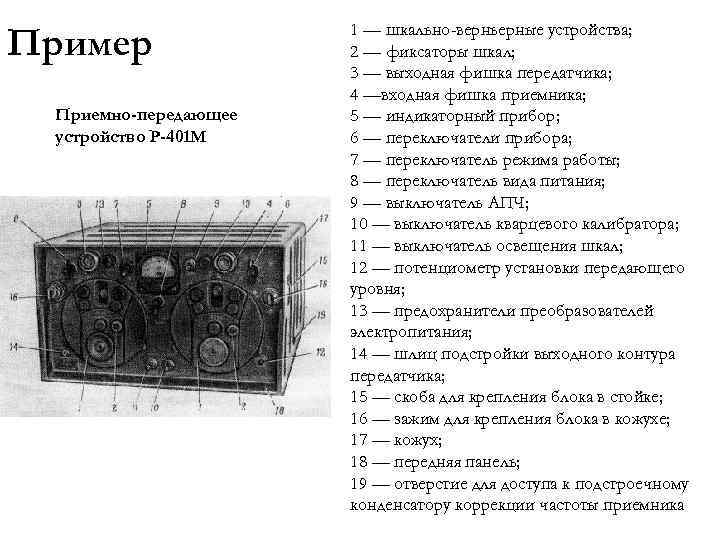

Пример Приемно-передающее устройство Р-401 М 1 — шкально-верньерные устройства; 2 — фиксаторы шкал; 3 — выходная фишка передатчика; 4 —входная фишка приемника; 5 — индикаторный прибор; 6 — переключатели прибора; 7 — переключатель режима работы; 8 — переключатель вида питания; 9 — выключатель АПЧ; 10 — выключатель кварцевого калибратора; 11 — выключатель освещения шкал; 12 — потенциометр установки передающего уровня; 13 — предохранители преобразователей электропитания; 14 — шлиц подстройки выходного контура передатчика; 15 — скоба для крепления блока в стойке; 16 — зажим для крепления блока в кожухе; 17 — кожух; 18 — передняя панель; 19 — отверстие для доступа к подстроечному конденсатору коррекции частоты приемника

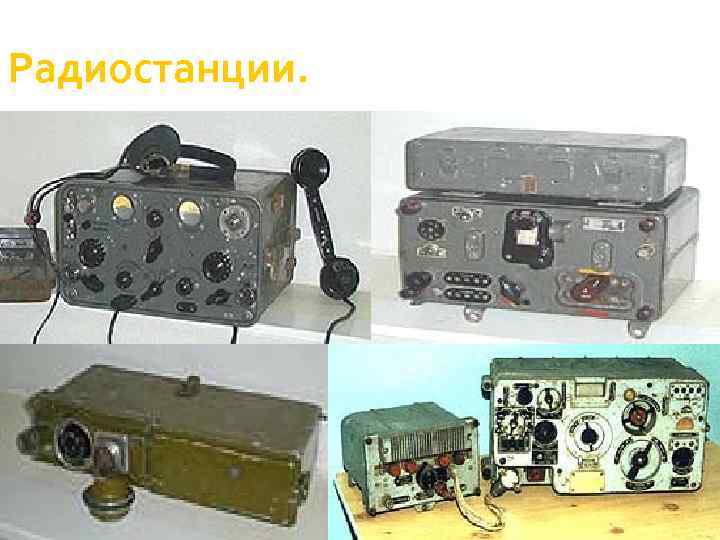

Радиостанции.

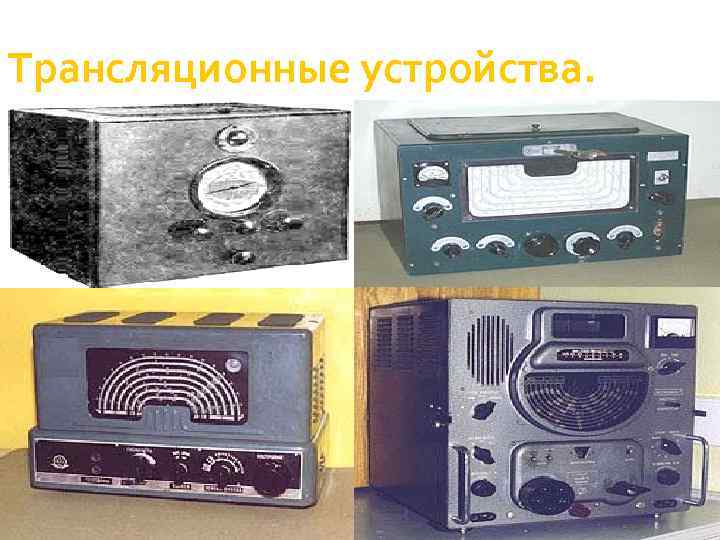

Трансляционные устройства.

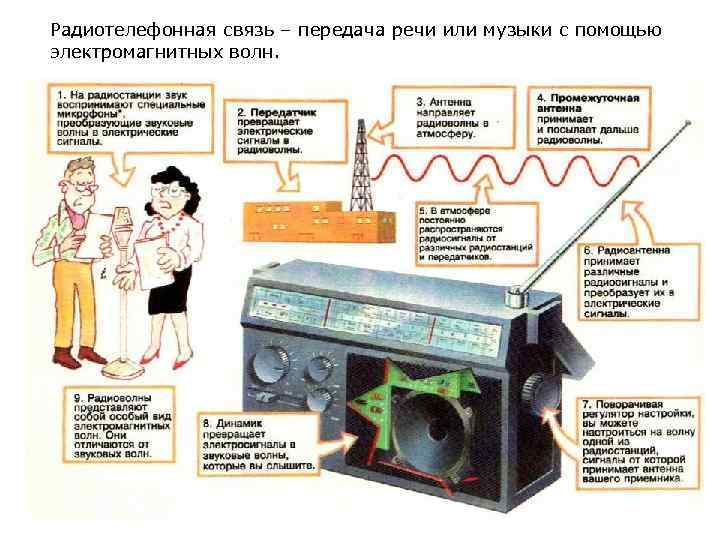

Радиотелефонная связь – передача речи или музыки с помощью электромагнитных волн.

Колебания звуковой частоты (звук) представляют собой сравнительно медленные колебания (17 – 20000 Гц). Электромагнитные волны такой частоты почти не излучаются.

Для передачи звука на большие расстояния необходимо использовать высокочастотные электромагнитные колебания. Для этого используется генератор высокой частоты (ГВЧ). ГВЧ Генератор выдаёт электромагнитную волну с частотой более 200000 Гц.

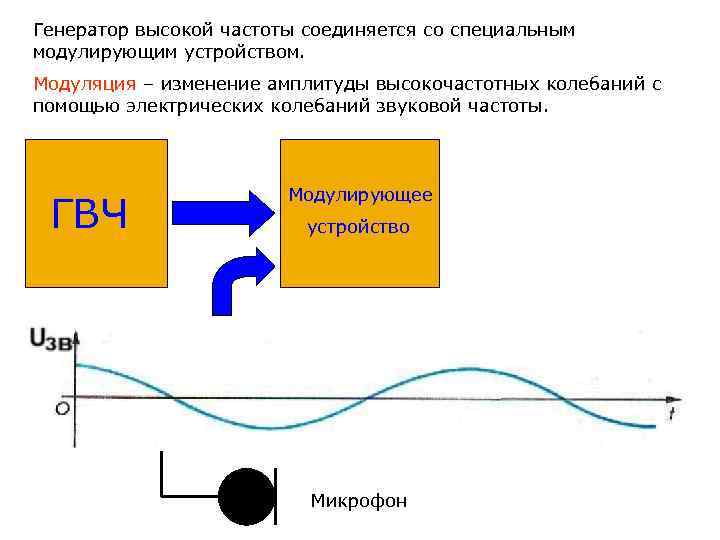

Генератор высокой частоты соединяется со специальным модулирующим устройством. Модуляция – изменение амплитуды высокочастотных колебаний с помощью электрических колебаний звуковой частоты. ГВЧ Модулирующее устройство Микрофон

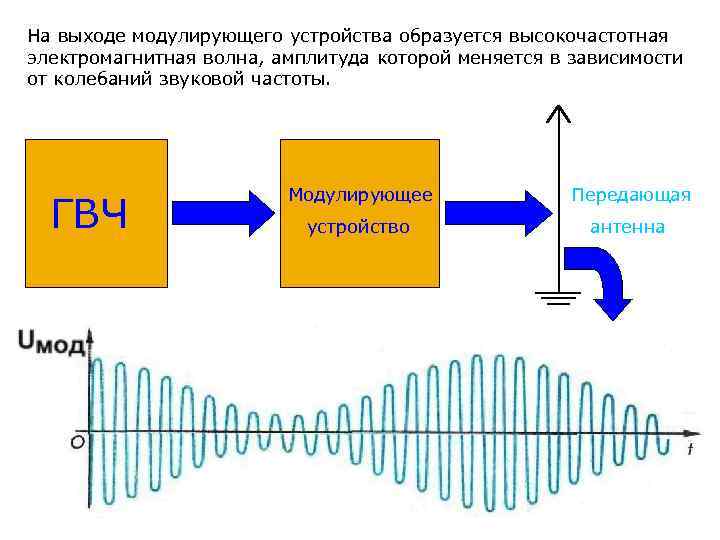

На выходе модулирующего устройства образуется высокочастотная электромагнитная волна, амплитуда которой меняется в зависимости от колебаний звуковой частоты. ГВЧ Модулирующее Передающая устройство антенна

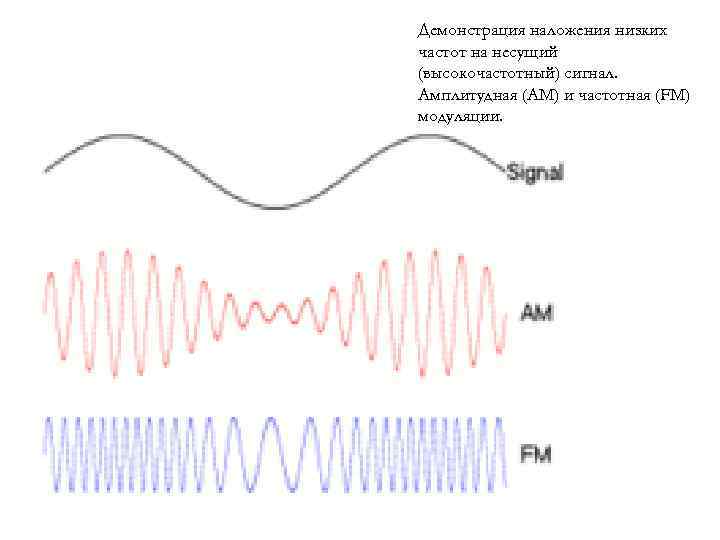

Демонстрация наложения низких частот на несущий (высокочастотный) сигнал. Амплитудная (AM) и частотная (FM) модуляции.

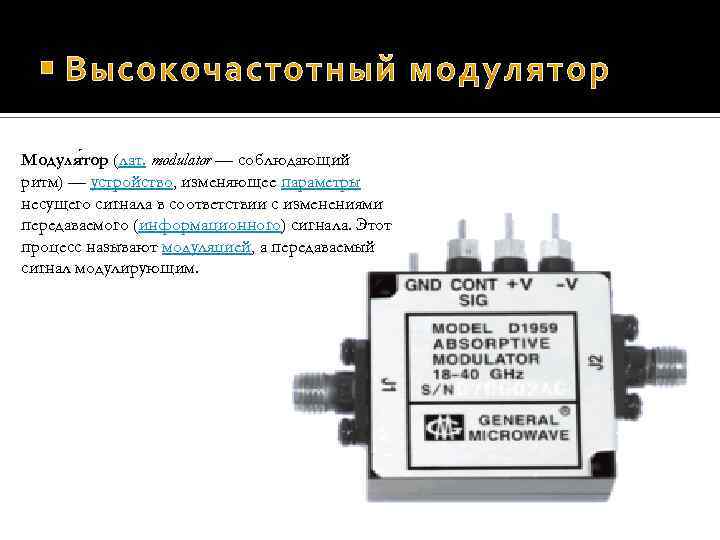

Модуля тор (лат. modulator — соблюдающий ритм) — устройство, изменяющее параметры несущего сигнала в соответствии с изменениями передаваемого (информационного) сигнала. Этот процесс называют модуляцией, а передаваемый сигнал модулирующим.

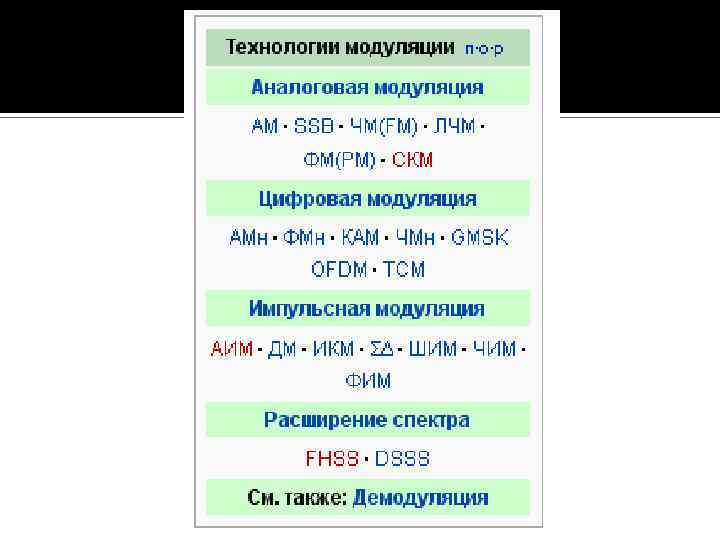

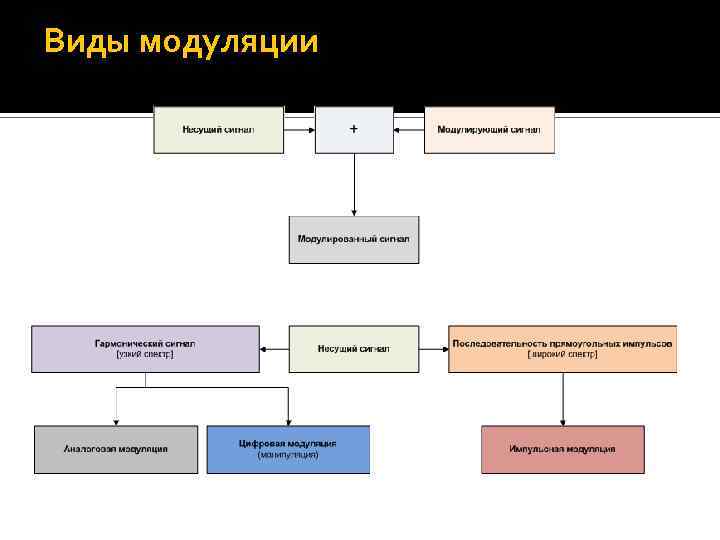

Виды модуляции

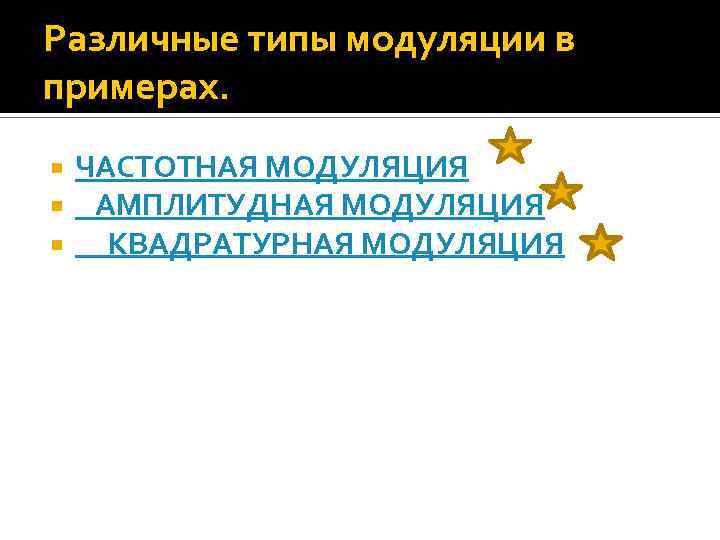

Различные типы модуляции в примерах. ЧАСТОТНАЯ МОДУЛЯЦИЯ АМПЛИТУДНАЯ МОДУЛЯЦИЯ КВАДРАТУРНАЯ МОДУЛЯЦИЯ

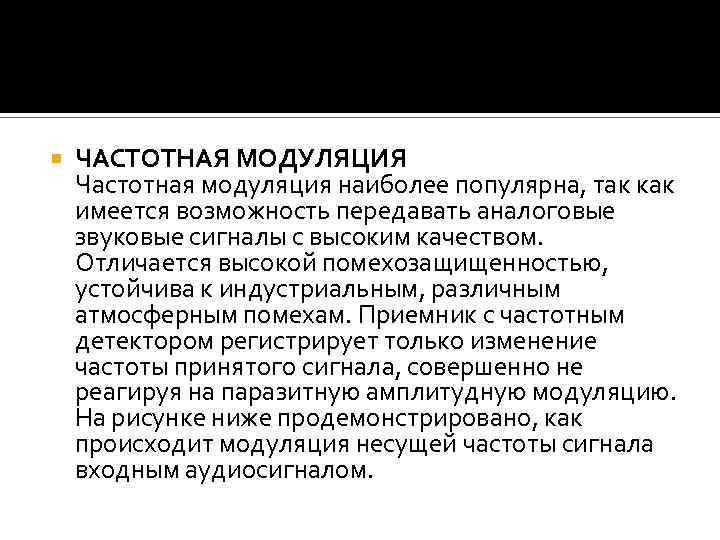

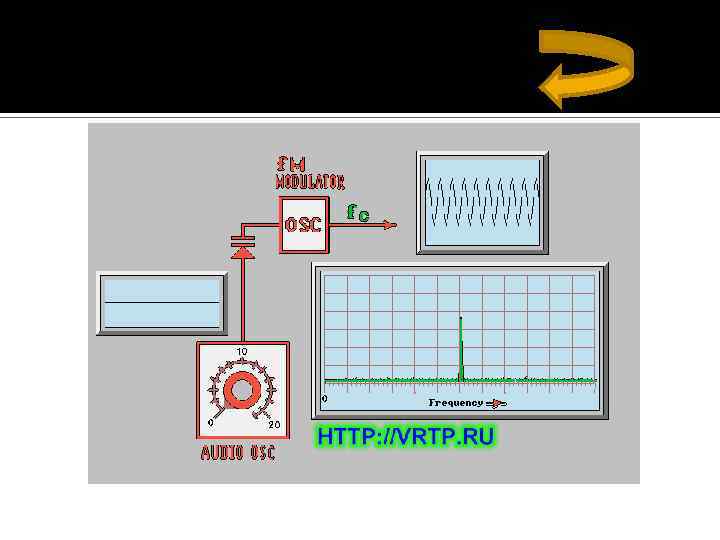

ЧАСТОТНАЯ МОДУЛЯЦИЯ Частотная модуляция наиболее популярна, так как имеется возможность передавать аналоговые звуковые сигналы с высоким качеством. Отличается высокой помехозащищенностью, устойчива к индустриальным, различным атмосферным помехам. Приемник с частотным детектором регистрирует только изменение частоты принятого сигнала, совершенно не реагируя на паразитную амплитудную модуляцию. На рисунке ниже продемонстрировано, как происходит модуляция несущей частоты сигнала входным аудиосигналом.

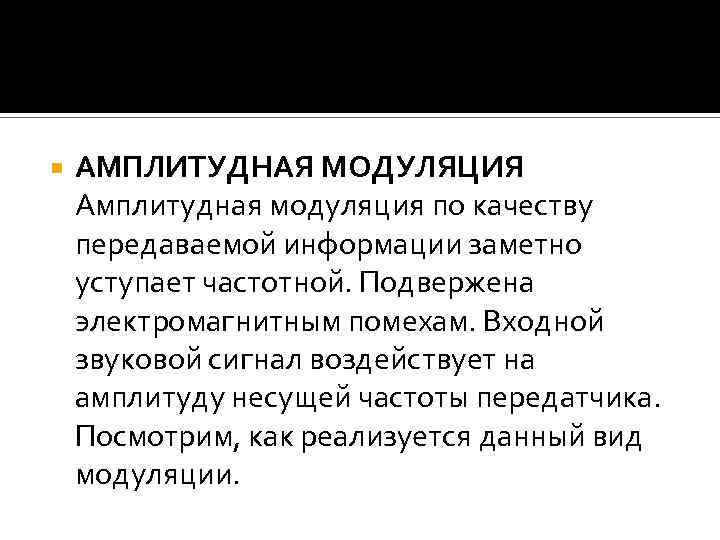

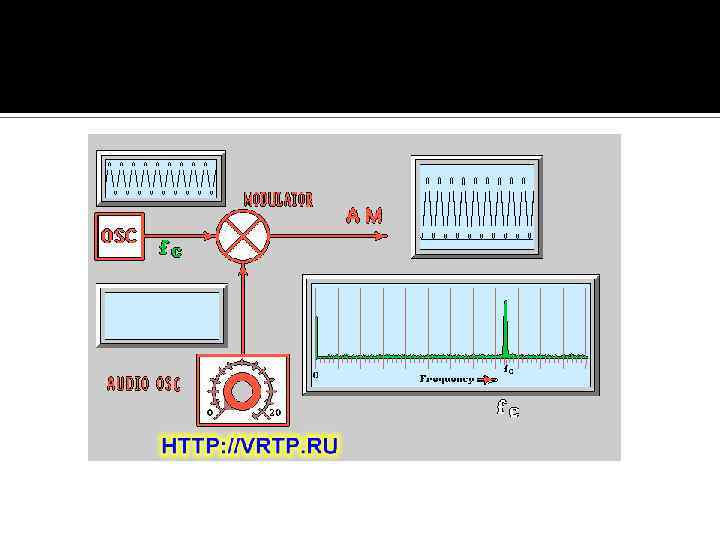

АМПЛИТУДНАЯ МОДУЛЯЦИЯ Амплитудная модуляция по качеству передаваемой информации заметно уступает частотной. Подвержена электромагнитным помехам. Входной звуковой сигнал воздействует на амплитуду несущей частоты передатчика. Посмотрим, как реализуется данный вид модуляции.

Структурная схема передатчика с амплитудной модуляцией.

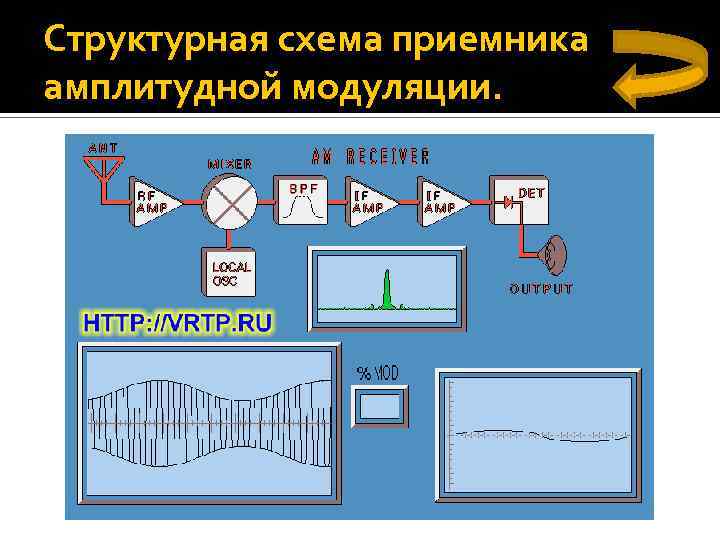

Структурная схема приемника амплитудной модуляции.

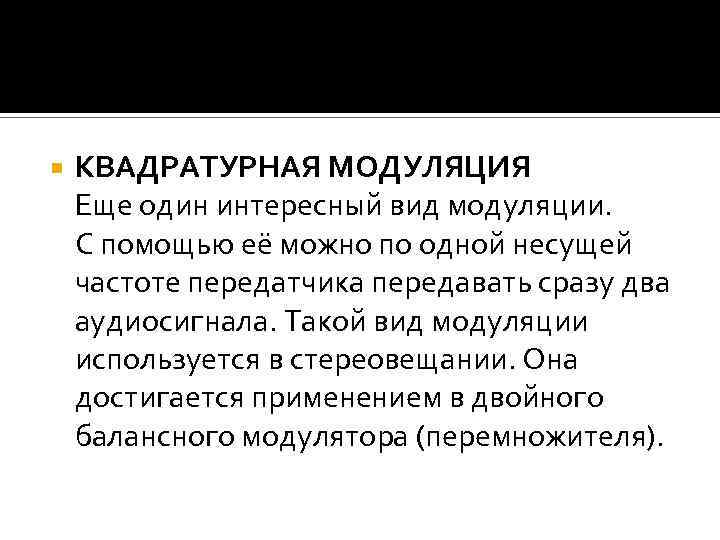

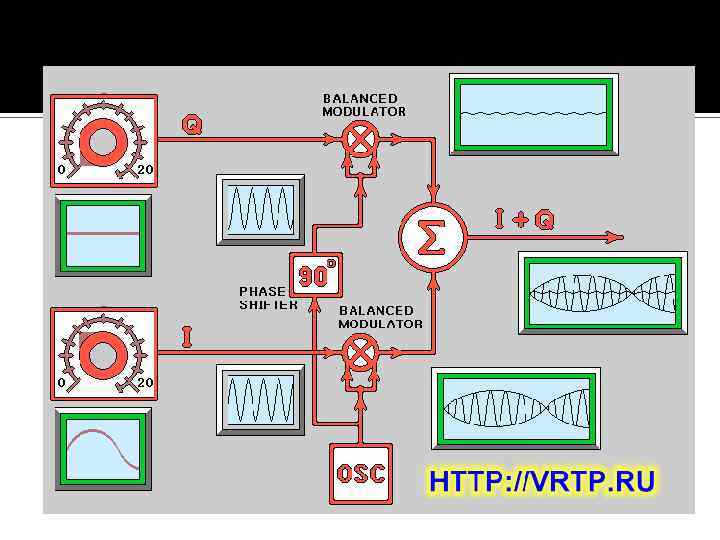

КВАДРАТУРНАЯ МОДУЛЯЦИЯ Еще один интересный вид модуляции. С помощью её можно по одной несущей частоте передатчика передавать сразу два аудиосигнала. Такой вид модуляции используется в стереовещании. Она достигается применением в двойного балансного модулятора (перемножителя).

Передающие устройство.

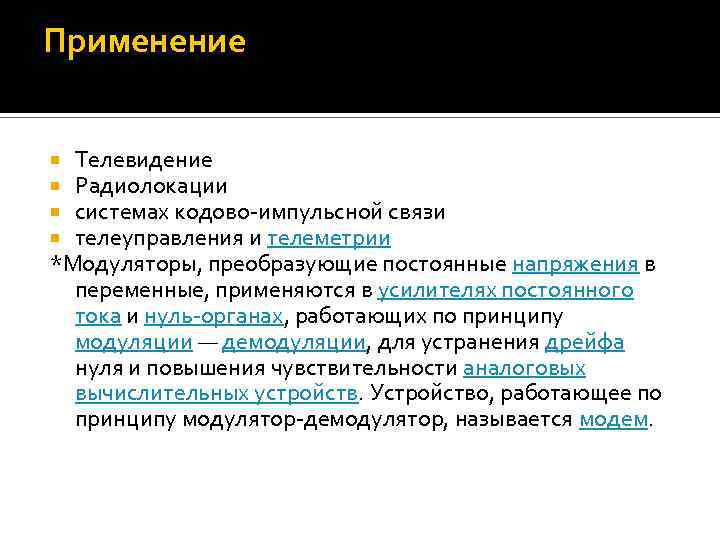

Применение Телевидение Радиолокации системах кодово-импульсной связи телеуправления и телеметрии *Модуляторы, преобразующие постоянные напряжения в переменные, применяются в усилителях постоянного тока и нуль-органах, работающих по принципу модуляции — демодуляции, для устранения дрейфа нуля и повышения чувствительности аналоговых вычислительных устройств. Устройство, работающее по принципу модулятор-демодулятор, называется модем.
