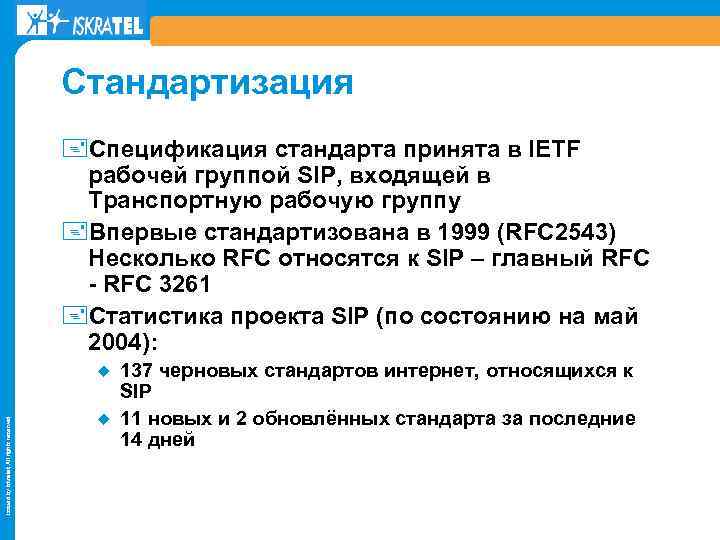

Стандартизация +Спецификация стандарта принята в IETF рабочей группой SIP, входящей в Транспортную рабочую группу +Впервые стандартизована в 1999 (RFC 2543) Несколько RFC относятся к SIP – главный RFC - RFC 3261 +Статистика проекта SIP (по состоянию на май 2004): Issued by Iskratel; All rights reserved ¿ ¿ 137 черновых стандартов интернет, относящихся к SIP 11 новых и 2 обновлённых стандарта за последние 14 дней

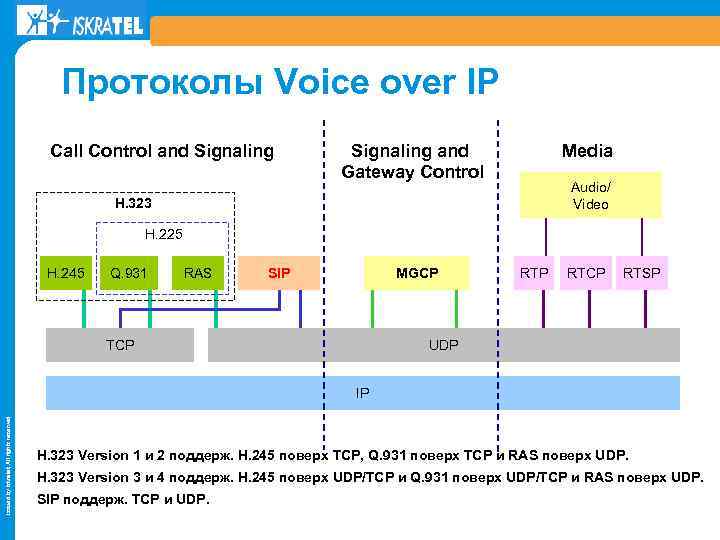

Протоколы Voice over IP Call Control and Signaling and Gateway Control Media Audio/ Video H. 323 H. 225 H. 245 Q. 931 RAS SIP MGCP TCP RTCP RTSP UDP Issued by Iskratel; All rights reserved IP H. 323 Version 1 и 2 поддерж. H. 245 поверх TCP, Q. 931 поверх TCP и RAS поверх UDP. H. 323 Version 3 и 4 поддерж. H. 245 поверх UDP/TCP и Q. 931 поверх UDP/TCP и RAS поверх UDP. SIP поддерж. TCP и UDP.

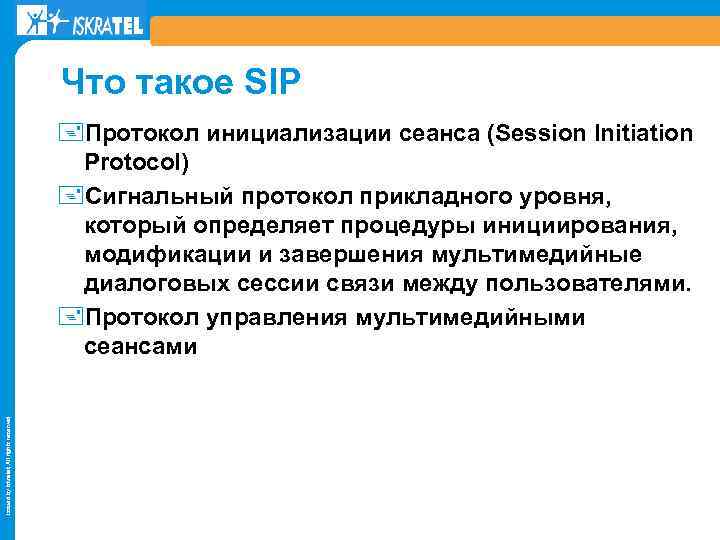

Что такое SIP Issued by Iskratel; All rights reserved +Протокол инициализации сеанса (Session Initiation Protocol) +Сигнальный протокол прикладного уровня, который определяет процедуры инициирования, модификации и завершения мультимедийные диалоговых сессии связи между пользователями. +Протокол управления мультимедийными сеансами

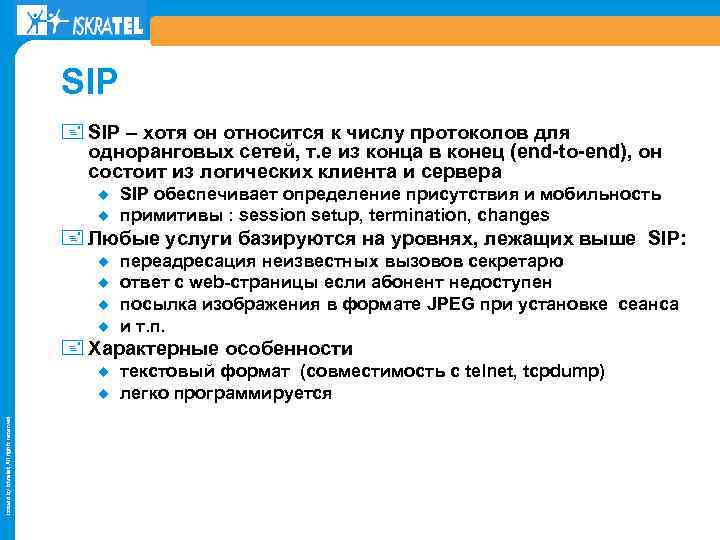

SIP + SIP – хотя он относится к числу протоколов для одноранговых сетей, т. е из конца в конец (end-to-end), он состоит из логических клиента и сервера ¿ ¿ SIP обеспечивает определение присутствия и мобильность примитивы : session setup, termination, changes + Любые услуги базируются на уровнях, лежащих выше SIP: ¿ ¿ переадресация неизвестных вызовов секретарю ответ с web-страницы если абонент недоступен посылка изображения в формате JPEG при установке сеанса и т. п. + Характерные особенности ¿ Issued by Iskratel; All rights reserved ¿ текстовый формат (совместимость с telnet, tcpdump) легко программируется

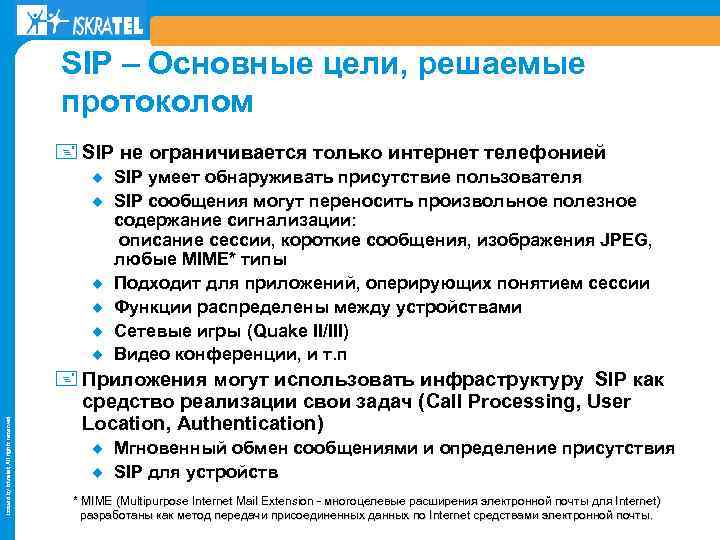

SIP – Основные цели, решаемые протоколом + SIP не ограничивается только интернет телефонией ¿ ¿ ¿ Issued by Iskratel; All rights reserved ¿ SIP умеет обнаруживать присутствие пользователя SIP сообщения могут переносить произвольное полезное содержание сигнализации: описание сессии, короткие сообщения, изображения JPEG, любые MIME* типы Подходит для приложений, оперирующих понятием сессии Функции распределены между устройствами Сетевые игры (Quake II/III) Видео конференции, и т. п + Приложения могут использовать инфраструктуру SIP как средство реализации свои задач (Call Processing, User Location, Authentication) ¿ ¿ Мгновенный обмен сообщениями и определение присутствия SIP для устройств * MIME (Multipurpose Internet Mail Extension - многоцелевые расширения электронной почты для Internet) (Multipurpose Internet) разработаны как метод передачи присоединенных данных по Internet средствами электронной почты.

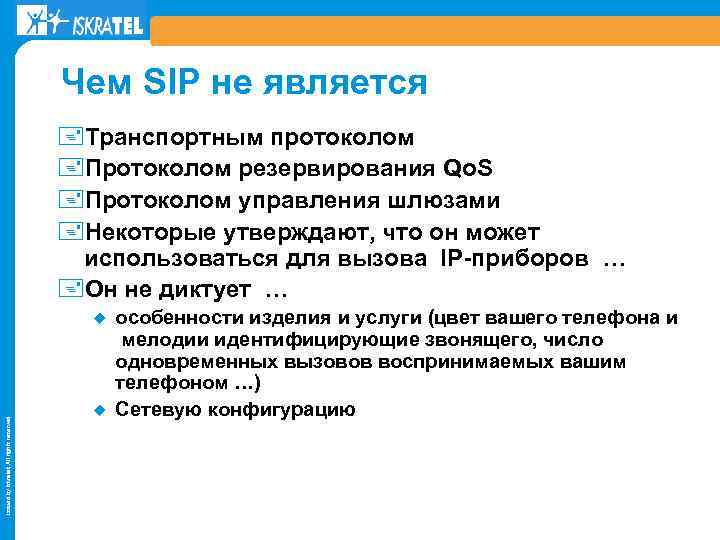

Чем SIP не является +Транспортным протоколом +Протоколом резервирования Qo. S +Протоколом управления шлюзами +Некоторые утверждают, что он может использоваться для вызова IP-приборов … +Он не диктует … Issued by Iskratel; All rights reserved ¿ ¿ особенности изделия и услуги (цвет вашего телефона и мелодии идентифицирующие звонящего, число одновременных вызовов воспринимаемых вашим телефоном …) Сетевую конфигурацию

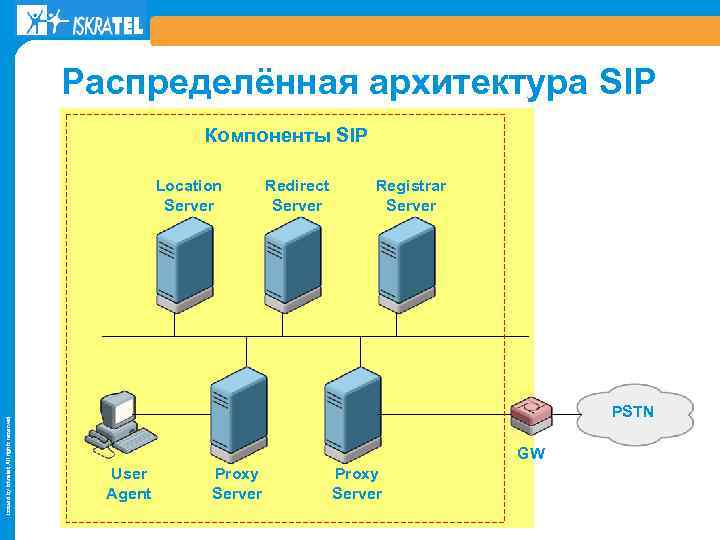

Распределённая архитектура SIP Компоненты SIP Issued by Iskratel; All rights reserved Location Server Redirect

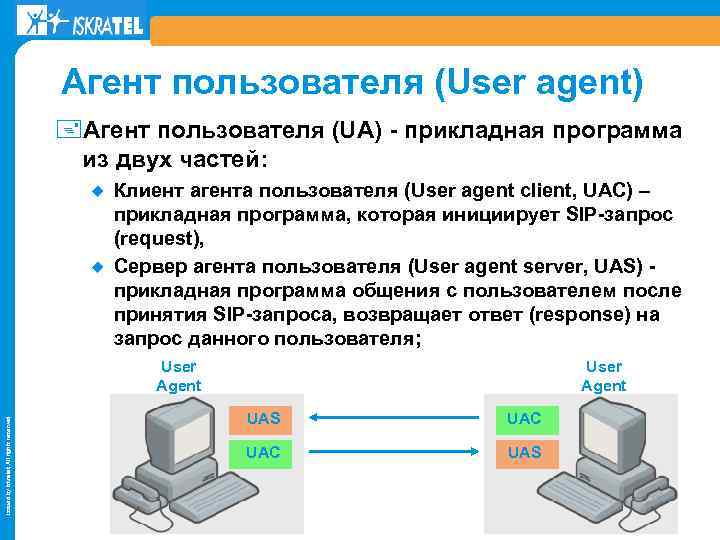

Агент пользователя (User agent) +Агент пользователя (UA) - прикладная программа из двух частей: ¿ ¿ Клиент агента пользователя (User agent client, UAC) – прикладная программа, которая инициирует SIP-запрос (request), Сервер агента пользователя (User agent server, UAS) прикладная программа общения с пользователем после принятия SIP-запроса, возвращает ответ (response) на запрос данного пользователя; Issued by Iskratel; All rights reserved User Agent UAS UAC UAS

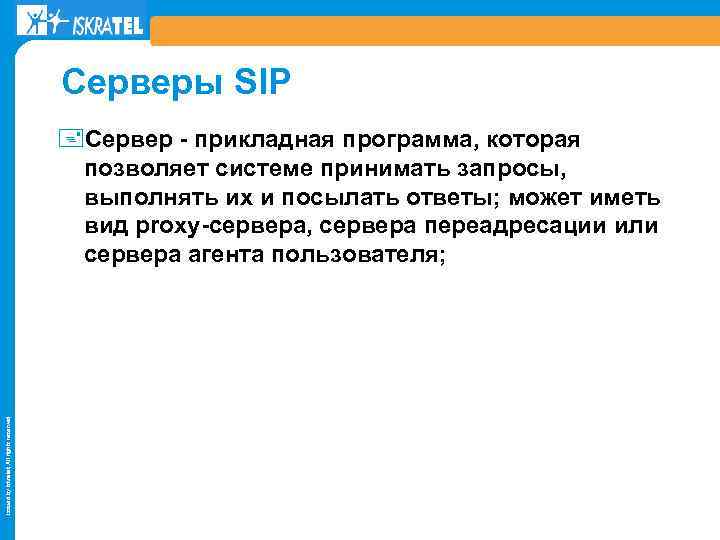

Серверы SIP Issued by Iskratel; All rights reserved +Сервер - прикладная программа, которая позволяет системе принимать запросы, выполнять их и посылать ответы; может иметь вид proxy-сервера, сервера переадресации или сервера агента пользователя;

Proxy- сервер +Proxy-сервер (или proxy) – промежуточная программа, которая действует как сервер и как клиент, имеет право посылать запросы от имени других клиентов, интерпретирует и при необходимости переписывает сообщение запроса перед его отсылкой INVITE Issued by Iskratel; All rights reserved INVITE OK OK User Agent Proxy Server User Agent

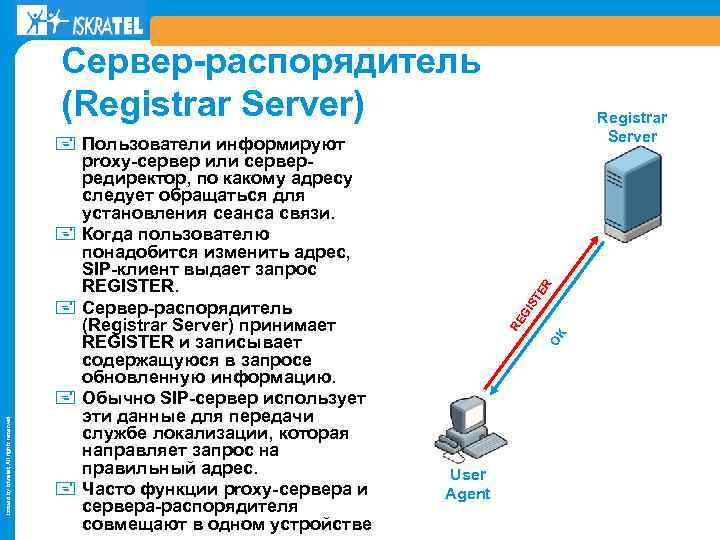

Issued by Iskratel; All rights reserved Сервер-распорядитель (Registrar Server) R ST E OK RE GI + Пользователи информируют proxy-сервер или серверредиректор, по какому адресу следует обращаться для установления сеанса связи. + Когда пользователю понадобится изменить адрес, SIP-клиент выдает запрос REGISTER. + Сервер-распорядитель (Registrar Server) принимает REGISTER и записывает содержащуюся в запросе обновленную информацию. + Обычно SIP-сервер использует эти данные для передачи службе локализации, которая направляет запрос на правильный адрес. + Часто функции proxy-сервера и сервера-распорядителя совмещают в одном устройстве Registrar Server User Agent

Issued by Iskratel; All rights reserved Сервер переадресации (Redirect server) TE O AC VED K M IN VI + Сервер переадресации (Redirect server) – предназначен для определения текущего адреса вызываемого абонента. + Алгоритм простой: вызывающий абонент обращается к redirect серверу с известным ему адресом вызываемого пользователя, а redirect переадресует вызов на текущий адрес. + В процессе данной деятельности redirect server взаимодействует с сервером registrar. + Redirect только сообщает адрес вызываемого абонента или proxy сервера. + Redirect сервер не терминирует звонки. Redirect Server User Agent

Сервер локации (Location server) Issued by Iskratel; All rights reserved +Сервер локации (Location server) – выполняет услугу определения местоположения пользователя +Как правило совмещен с сервером переадресации (Redirect server)

Характерные особенности SIP +Протокол SIP близок к HTTP (Hyper. Text Transfer Protocol): ¿ ¿ ¿ Issued by Iskratel; All rights reserved ¿ запросы и ответы имеют текстовый вид; в заголовках есть поля, которые передают параметры вызова; вызовы в SIP идентифицируются посредством Call-ID в заголовке SIP-сообщения, там же указывается исходящий (From) и входящий (To) адреса; для адресации выбрана форма, принятая в электронной почте: user@domain, user@host, user@IP-address, или: phone-number@gateway, что, требует выхода в IP-облако через соответствующий шлюз “gateway”. +Как и в HTTP, клиент инициирует процедуры (т. н. методы) на сервере.

SIP Сообщения – Методы и ответы (Methods&Responses) + Компоненты SIP архитектуры обмениваются SIP сообщениями: ¿ SIP Методы (Methods) - процедуры, инициируемые клиентом: Methods v INVITE – Приглашение пользователя на конференц-связь v ACK - Подтверждение (для надежности обмена) что клиент v v v получил последний ответ на запрашиваемый метод INVITE BYE - Окончание связи между двумя пользователями CANCEL - Окончание поиска пользователя REGISTER – Передает информацию о местоположении пользователя в SIP-сервер OPTIONS – Запрос информации о пользователе INFO – Используется для передачи информации вне полосы (out-of-bound information), например: DTMF цифр + SIP Ответы (Responses) Responses Issued by Iskratel; All rights reserved ¿ ¿ ¿ 1 xx – Информационные сообщения (Informational Messages) 2 xx – Ответы, подтверждающие успешность выполнения метода (Successful Responses) 3 xx – Ответы сервера переадресаций (Redirection Responses) 4 xx – Ошибка запроса (Request Failure Responses) 5 xx – Ошибка сервера (Server Failure Responses) 6 xx – Глобальная ошибка (Global Failures Responses)

Заголовок SIP Issued by Iskratel; All rights reserved +SIP позаимствовал большую часть синтаксиса и семантики у HTTP +SIP сообщения выглядят как HTTP сообщения – формат сообщения, заголовок и поддержка MIME +Пример SIP заголовка --------------------------------SIP Header --------------------------------INVITE sip: 5120@192. 168. 36. 180 SIP/2. 0 Via: SIP/2. 0/UDP 192. 168. 6. 21: 5060 From: sip: 5121@192. 168. 6. 21 To: <sip: 5120@192. 168. 36. 180> Call-ID: c 2943000 -e 0563 -2 a 1 ce-2 e 323931@192. 168. 6. 21 CSeq: 100 INVITE Expires: 180 User-Agent: Cisco IP Phone/ Rev. 1/ SIP enabled Accept: application/sdp Contact: sip: 5121@192. 168. 6. 21: 5060 Content-Type: application/sdp

Сценарии SIP взаимодействий + UA-UA. Взаимодействие непосредственно между клиентскими UA приложениями (UA) без участия серверов. ¿ ¿ Для этого вызывающий UA должен знать текущий адрес вызываемого абонента Во время вызова происходит следующий диалог: v вызывающий UA - приглашаю к разговору (INVITE). v вызываемый UA - выдаю звонок (RINGING), трубка поднята, можно начинать разговор (OK) v вызывающий UA - подтверждаю начало разговора (ACK) ¿ ¿ Далее идет разговор (RTP/RTCP между клиентскими приложениями). Если один из участников решает прекратить связь, то: v вызываемый UA - завершаем звонок (BYE) v вызываемый UA - хорошо, завершаем (OK). INVITE TRYING Issued by Iskratel; All rights reserved RINGING OK User Agent ACK RTP/RTCP BAY OK User Agent

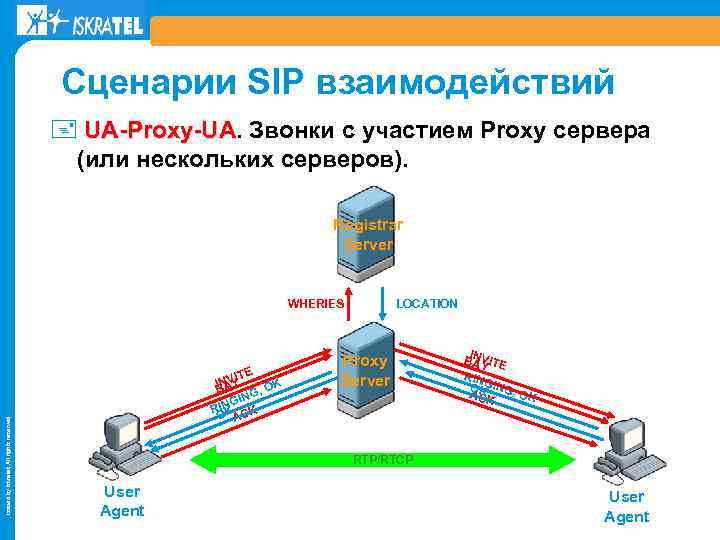

Сценарии SIP взаимодействий + UA-Proxy-UA. Звонки c участием Proxy сервера UA (или нескольких серверов). Registrar Server Issued by Iskratel; All rights reserved WHERIES ITE INV AY B , OK ING ROK CK A LOCATION Proxy Server INV BAY ITE RIN G OK IN ACK G, OK RTP/RTCP User Agent

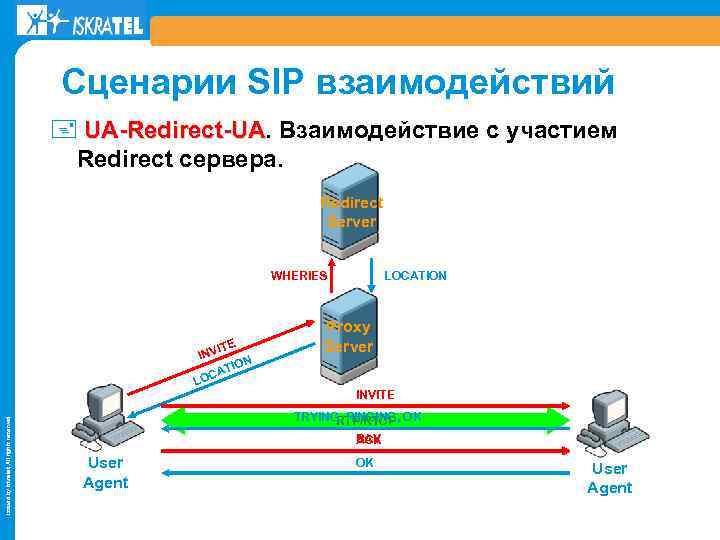

Сценарии SIP взаимодействий + UA-Redirect-UA. Взаимодействие с участием UA-Redirect-UA Redirect сервера. Redirect Server WHERIES Issued by Iskratel; All rights reserved ITE INV N TIO CA LO LOCATION Proxy Server INVITE TRYING, RINGING, OK RTP/RTCP BAY ACK User Agent OK User Agent

SIP – цели разработки +SIP разрабатывался для ¿ ¿ ¿ Issued by Iskratel; All rights reserved ¿ Интеграции с существующими IETF протоколами Масштабируемости и простоты Мобильности Для лёгкого создания и внедрения услуг

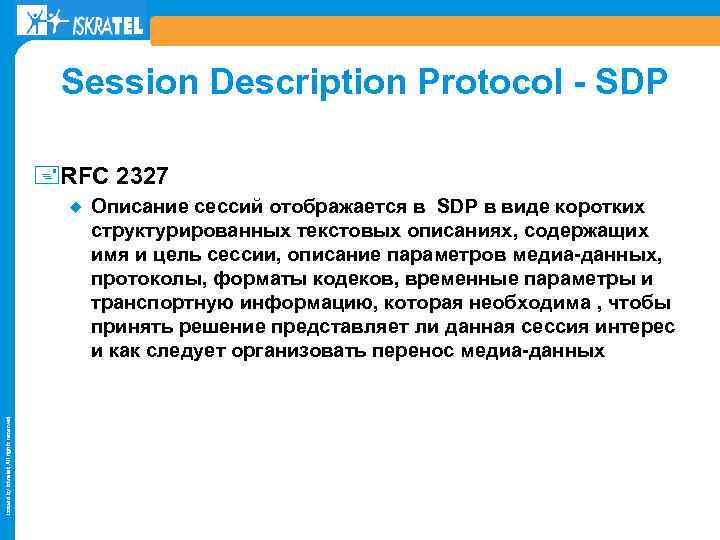

Session Description Protocol - SDP +RFC 2327 Issued by Iskratel; All rights reserved ¿ Описание сессий отображается в SDP в виде коротких структурированных текстовых описаниях, содержащих имя и цель сессии, описание параметров медиа-данных, протоколы, форматы кодеков, временные параметры и транспортную информацию, которая необходима , чтобы принять решение представляет ли данная сессия интерес и как следует организовать перенос медиа-данных

Спецификации сессий +Session description ¿ ¿ ¿ ¿ Issued by Iskratel; All rights reserved ¿ ¿ ¿ v= (protocol version) o= (owner/creator and session identifier). s= (session name) i=* (session information) u=* (URI of description) e=* (email address) p=* (phone number) c=* (connection information - not required if included in all media) b=* (bandwidth information) z=* (time zone adjustments) k=* (encryption key) a=* (zero or more session attribute lines)

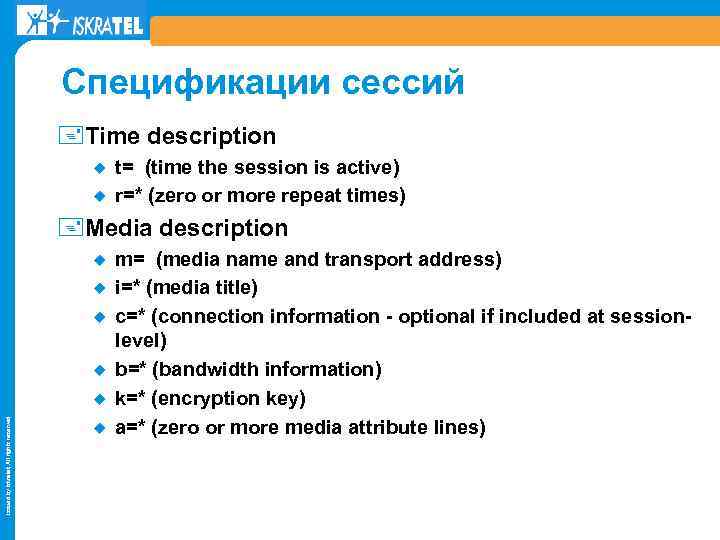

Спецификации сессий +Time description ¿ ¿ t= (time the session is active) r=* (zero or more repeat times) +Media description ¿ ¿ Issued by Iskratel; All rights reserved ¿ ¿ m= (media name and transport address) i=* (media title) c=* (connection information - optional if included at sessionlevel) b=* (bandwidth information) k=* (encryption key) a=* (zero or more media attribute lines)

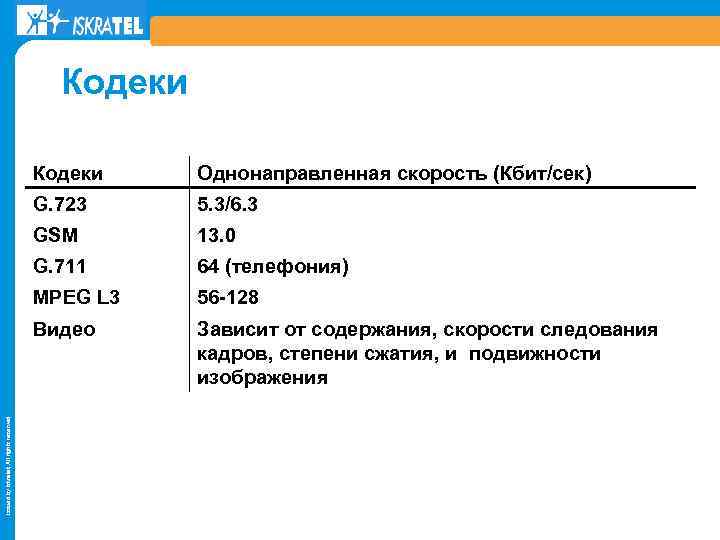

Кодеки Однонаправленная скорость (Кбит/сек) G. 723 5. 3/6. 3 GSM 13. 0 G. 711 64 (телефония) MPEG L 3 56 -128 Видео Issued by Iskratel; All rights reserved Кодеки Зависит от содержания, скорости следования кадров, степени сжатия, и подвижности изображения
