Исследование железобетонных ограждений балконов и лоджий построенных в 1960 – 1990 гг. многоквартирных домов. Valmond Mikli Sovetnik отдела строительства и электричества 30. 11. 2016

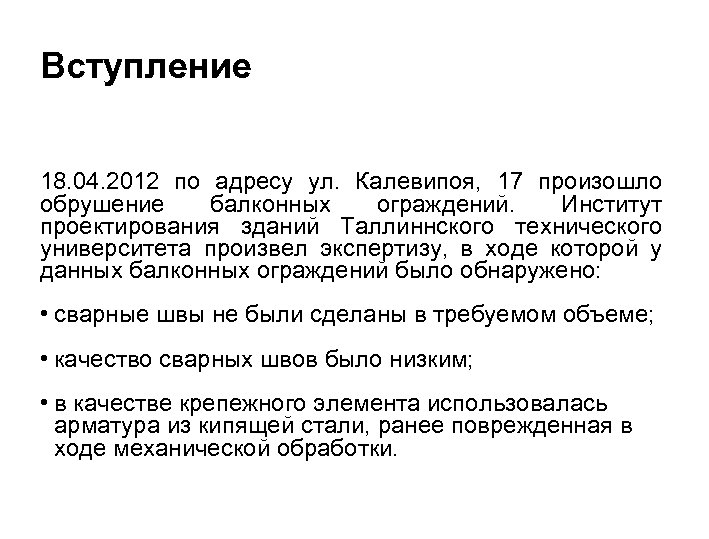

Вступление 18. 04. 2012 по адресу ул. Калевипоя, 17 произошло обрушение балконных ограждений. Институт проектирования зданий Таллиннского технического университета произвел экспертизу, в ходе которой у данных балконных ограждений было обнаружено: • сварные швы не были сделаны в требуемом объеме; • качество сварных швов было низким; • в качестве крепежного элемента использовалась арматура из кипящей стали, ранее поврежденная в ходе механической обработки.

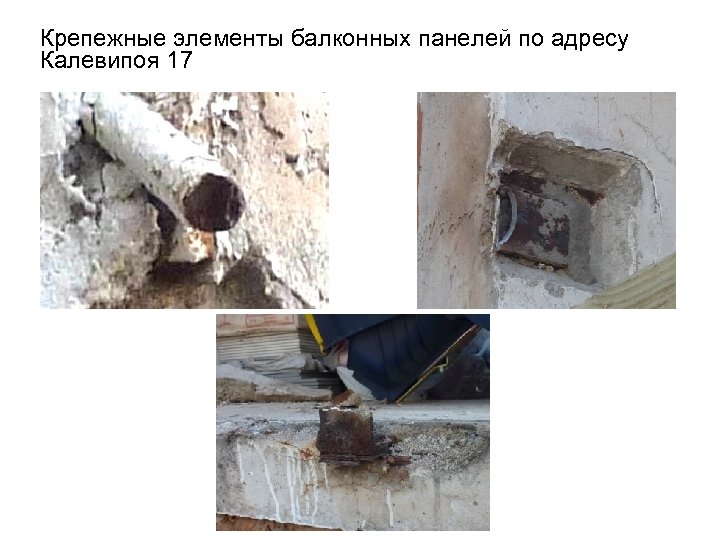

Крепежные элементы балконных панелей по адресу Калевипоя 17

Рекомендации осуществивших экспертизу • Дополнительно усилить крепежные элементы передних панелей. • Для окончательного решения проблемы заменить в течение 4 -5 лет все балконные ограждения более легкими и прочными современными конструкциями.

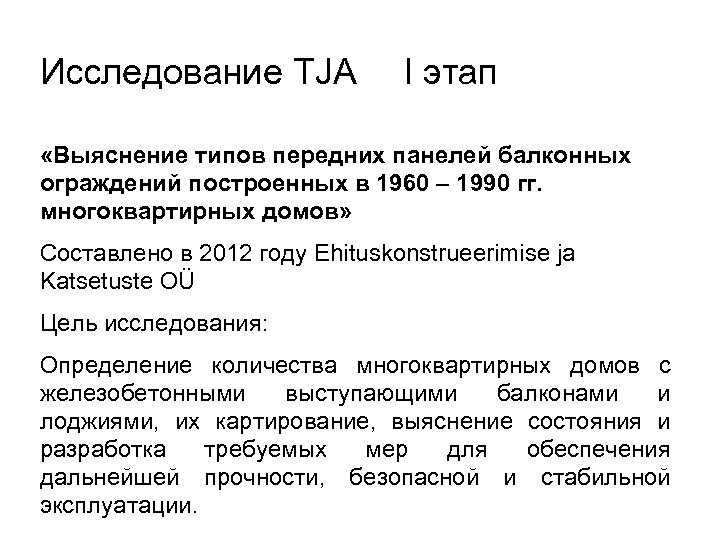

Исследование TJA I этап «Выяснение типов передних панелей балконных ограждений построенных в 1960 – 1990 гг. многоквартирных домов» Составлено в 2012 году Ehituskonstrueerimise ja Katsetuste OÜ Цель исследования: Определение количества многоквартирных домов с железобетонными выступающими балконами и лоджиями, их картирование, выяснение состояния и разработка требуемых мер для обеспечения дальнейшей прочности, безопасной и стабильной эксплуатации.

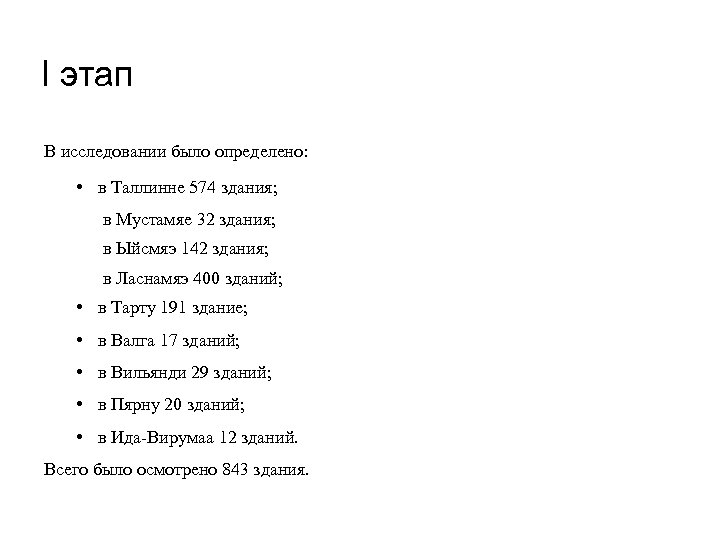

I этап В исследовании было определено: • в Таллинне 574 здания; в Мустамяе 32 здания; в Ыйсмяэ 142 здания; в Ласнамяэ 400 зданий; • в Тарту 191 здание; • в Валга 17 зданий; • в Вильянди 29 зданий; • в Пярну 20 зданий; • в Ида-Вирумаа 12 зданий. Всего было осмотрено 843 здания.

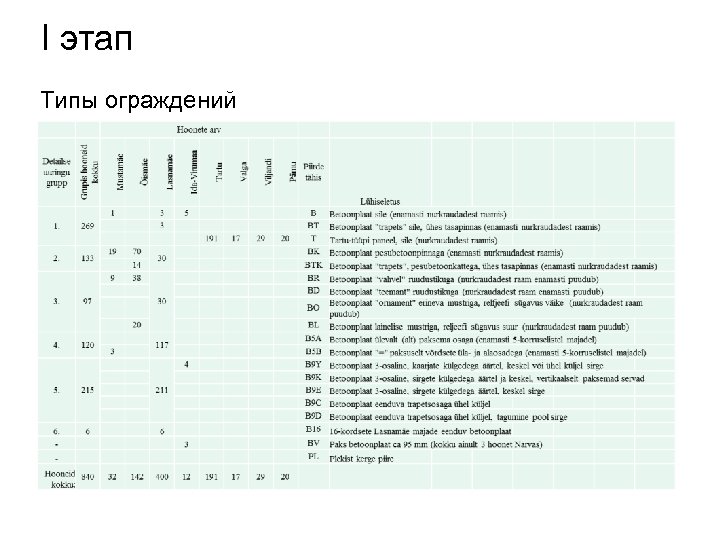

I этап Типы ограждений

I этап

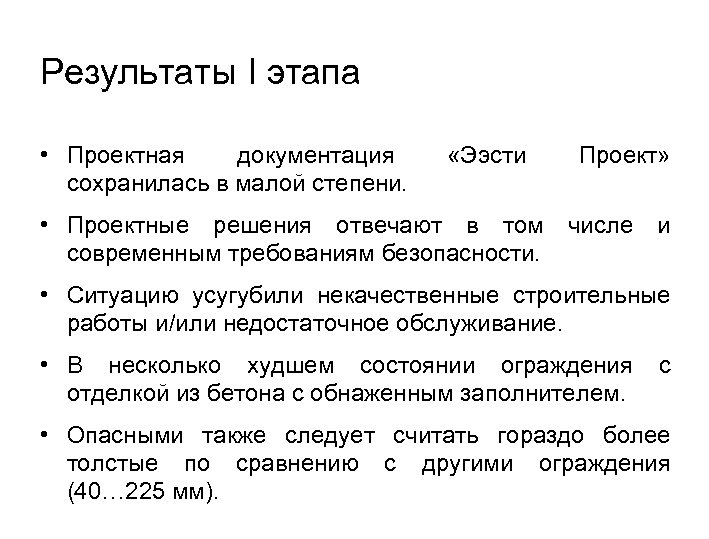

Результаты I этапа • Проектная документация сохранилась в малой степени. «Ээсти Проект» • Проектные решения отвечают в том числе и современным требованиям безопасности. • Ситуацию усугубили некачественные строительные работы и/или недостаточное обслуживание. • В несколько худшем состоянии ограждения отделкой из бетона с обнаженным заполнителем. с • Опасными также следует считать гораздо более толстые по сравнению с другими ограждения (40… 225 мм).

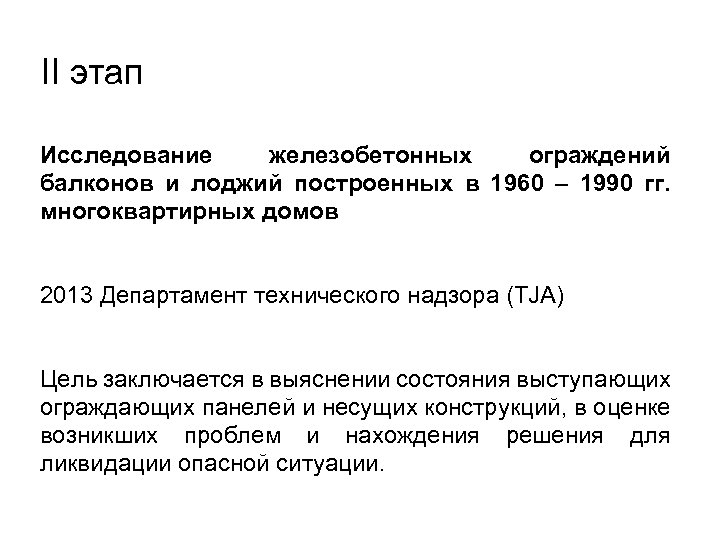

II этап Исследование железобетонных ограждений балконов и лоджий построенных в 1960 – 1990 гг. многоквартирных домов 2013 Департамент технического надзора (TJA) Цель заключается в выяснении состояния выступающих ограждающих панелей и несущих конструкций, в оценке возникших проблем и нахождения решения для ликвидации опасной ситуации.

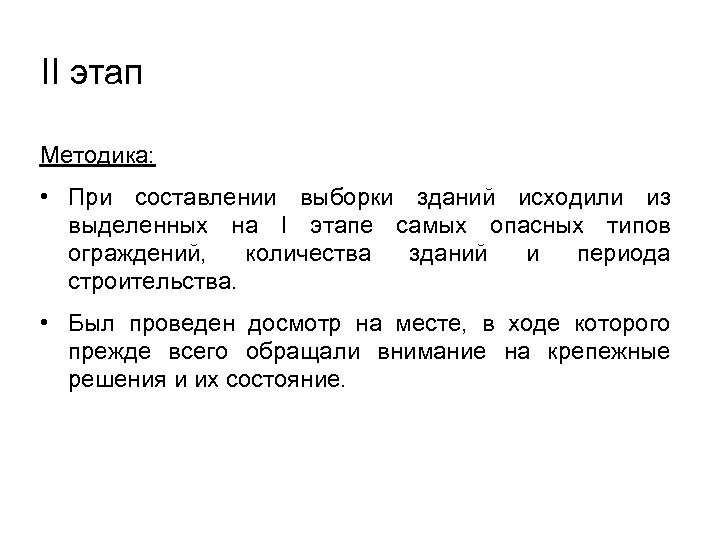

II этап Методика: • При составлении выборки зданий исходили из выделенных на I этапе самых опасных типов ограждений, количества зданий и периода строительства. • Был проведен досмотр на месте, в ходе которого прежде всего обращали внимание на крепежные решения и их состояние.

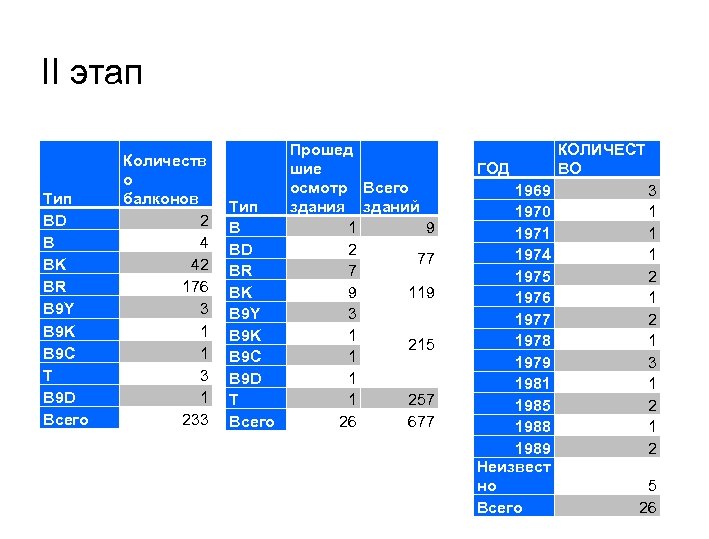

II этап Тип BD B BK BR B 9 Y B 9 K B 9 C T B 9 D Всего Количеств о балконов 2 4 42 176 3 1 1 3 1 233 Прошед шие осмотр Всего Тип здания зданий B 1 9 BD 2 77 BR 7 BK 9 119 B 9 Y 3 B 9 K 1 215 B 9 C 1 B 9 D 1 T 1 257 Всего 26 677 ГОД 1969 1970 1971 1974 1975 1976 1977 1978 1979 1981 1985 1988 1989 Неизвест но Всего КОЛИЧЕСТ ВО 3 1 1 1 2 1 3 1 2 5 26

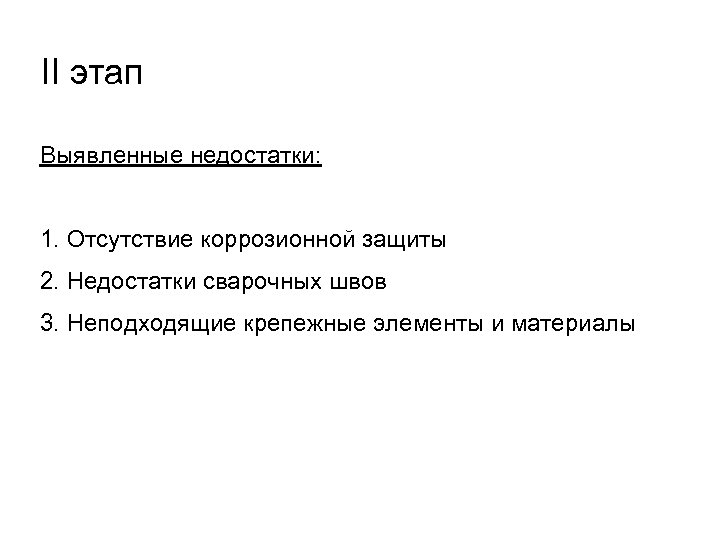

II этап Выявленные недостатки: 1. Отсутствие коррозионной защиты 2. Недостатки сварочных швов 3. Неподходящие крепежные элементы и материалы

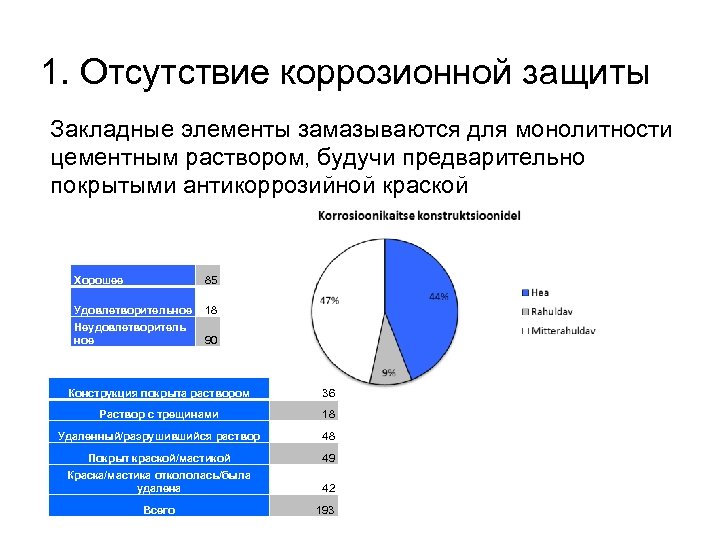

1. Отсутствие коррозионной защиты Закладные элементы замазываются для монолитности цементным раствором, будучи предварительно покрытыми антикоррозийной краской Хорошее 85 Удовлетворительное 18 Неудовлетворитель ное 90 Конструкция покрыта раствором 36 Раствор с трещинами 18 Удаленный/разрушившийся раствор 48 Покрыт краской/мастикой 49 Краска/мастика откололась/была удалена 42 Всего 193

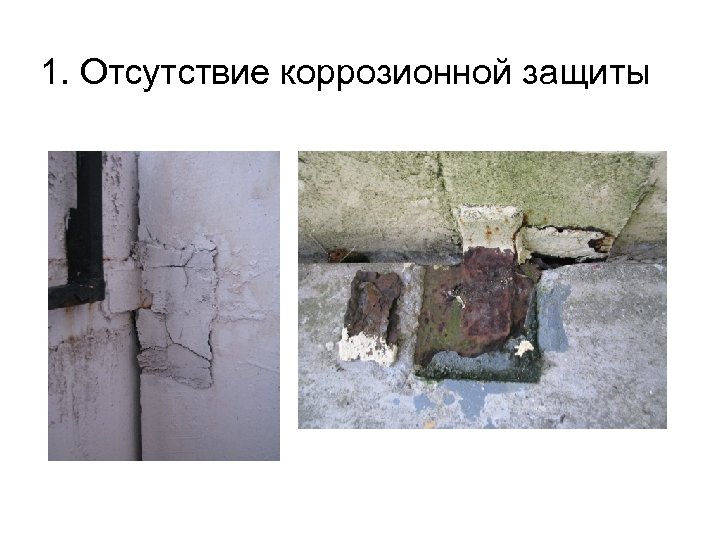

1. Отсутствие коррозионной защиты

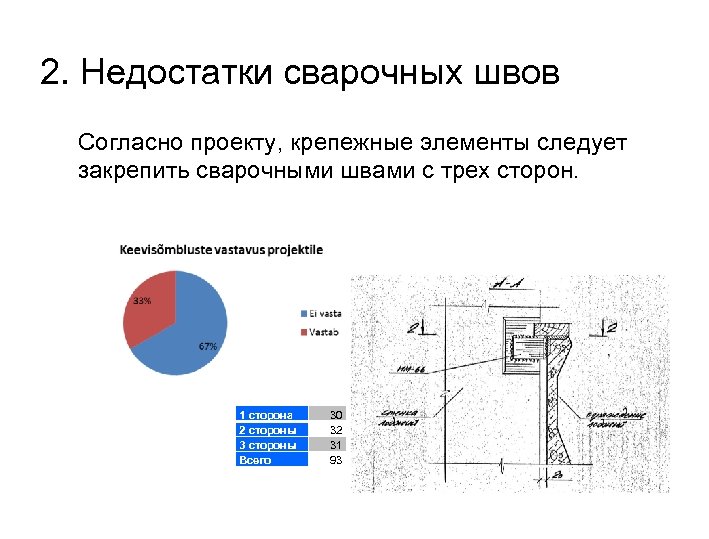

2. Недостатки сварочных швов Согласно проекту, крепежные элементы следует закрепить сварочными швами с трех сторон. 1 сторона 2 стороны 3 стороны Всего 30 32 31 93

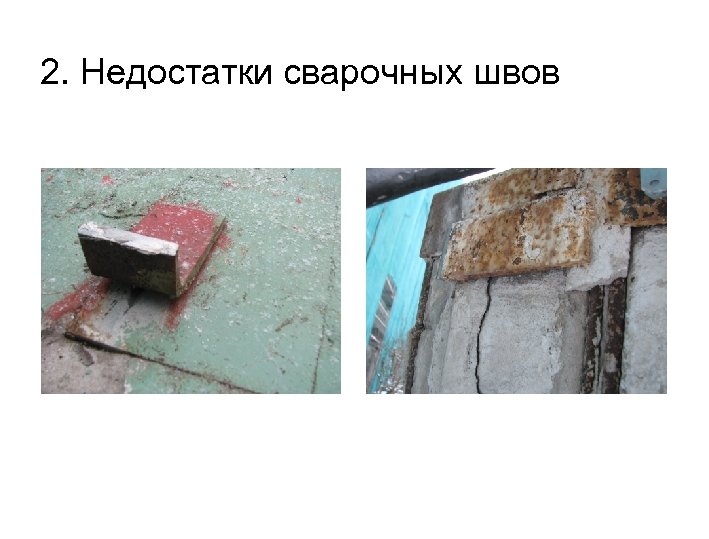

2. Недостатки сварочных швов

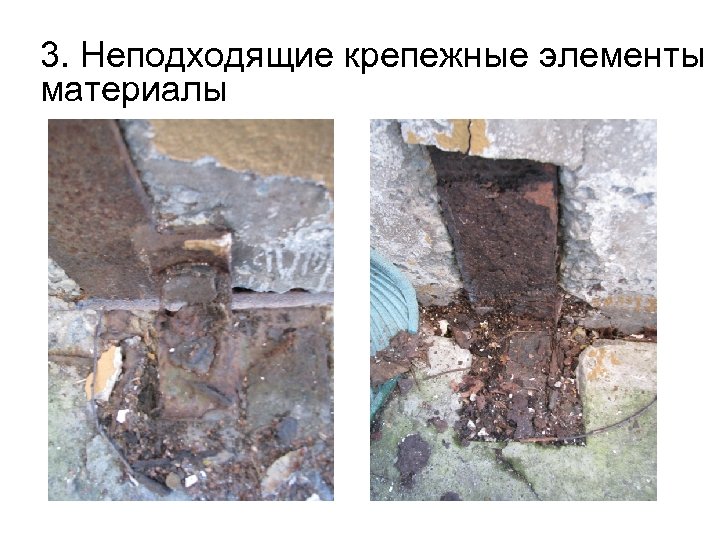

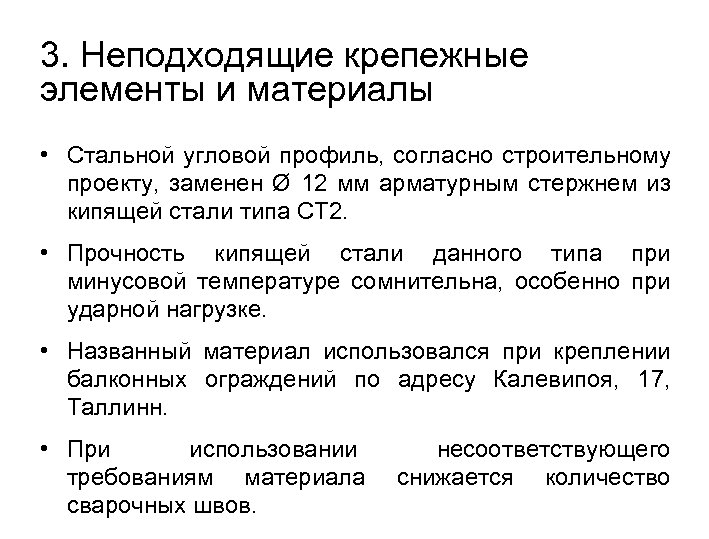

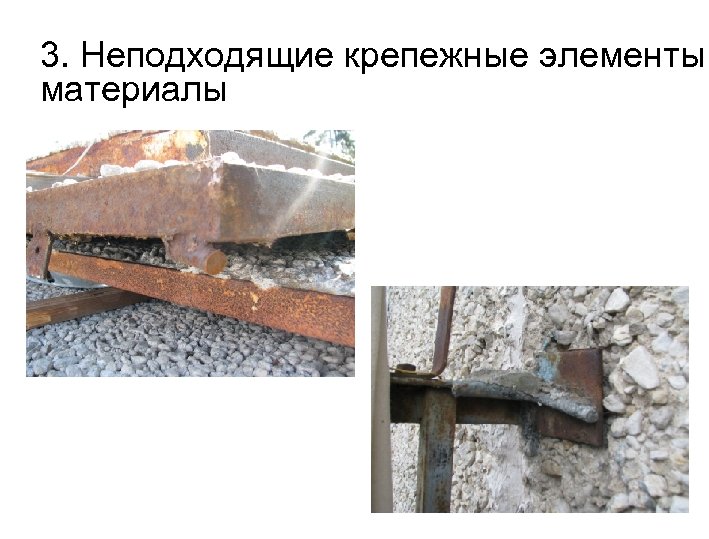

3. Неподходящие крепежные элементы и материалы • Стальной угловой профиль, согласно строительному проекту, заменен Ø 12 мм арматурным стержнем из кипящей стали типа CT 2. • Прочность кипящей стали данного типа при минусовой температуре сомнительна, особенно при ударной нагрузке. • Названный материал использовался при креплении балконных ограждений по адресу Калевипоя, 17, Таллинн. • При использовании требованиям материала сварочных швов. несоответствующего снижается количество

3. Неподходящие крепежные элементы материалы

Комбинации недостатков КОРРОЗИЯ ЗАЩИЩЕН ЧАСТИЧНО НЕ ЗАЩИЩЕН 1 СТОРОНА 15 8 13 СВАРНОЙ 2 СТОРОНЫ ШОВ 17 14 15 3 СТОРОНЫ 20 9 20

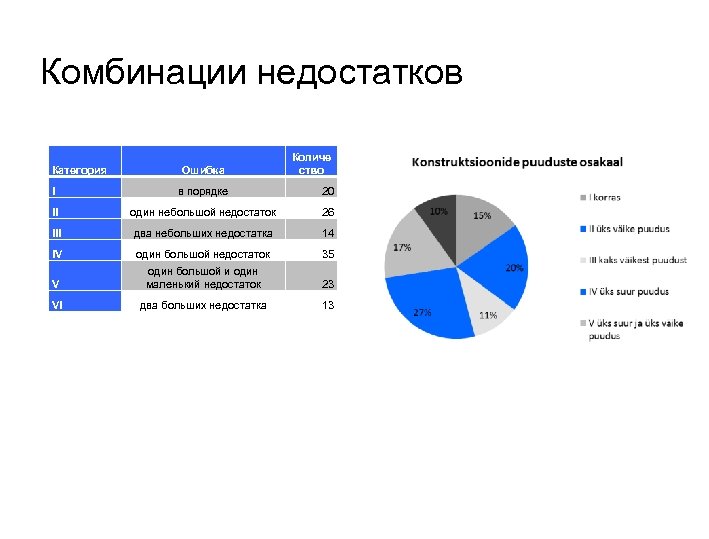

Комбинации недостатков Категория Ошибка Количе ство I в порядке 20 II один небольшой недостаток 26 III два небольших недостатка 14 IV один большой недостаток 35 V один большой и один маленький недостаток 23 VI два больших недостатка 13

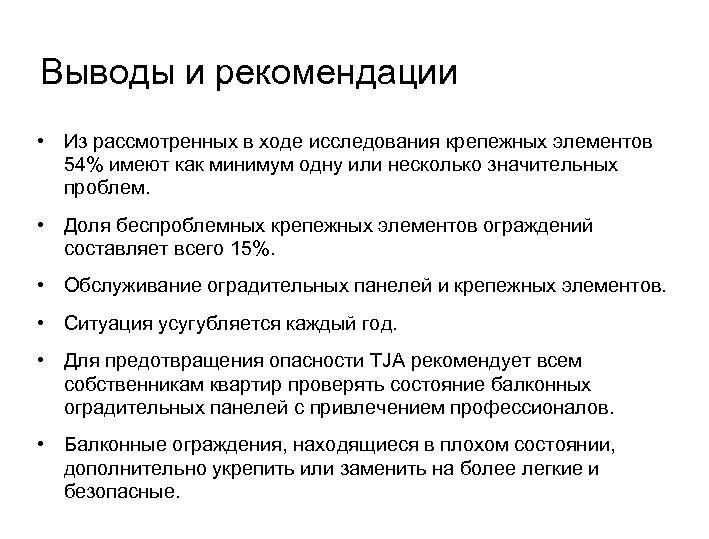

Выводы и рекомендации • Из рассмотренных в ходе исследования крепежных элементов 54% имеют как минимум одну или несколько значительных проблем. • Доля беспроблемных крепежных элементов ограждений составляет всего 15%. • Обслуживание оградительных панелей и крепежных элементов. • Ситуация усугубляется каждый год. • Для предотвращения опасности TJA рекомендует всем собственникам квартир проверять состояние балконных оградительных панелей с привлечением профессионалов. • Балконные ограждения, находящиеся в плохом состоянии, дополнительно укрепить или заменить на более легкие и безопасные.

Выводы и рекомендации

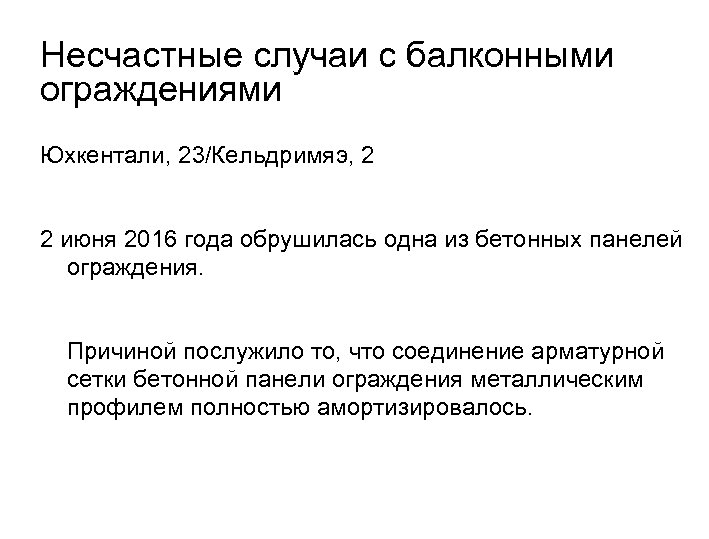

Несчастные случаи с балконными ограждениями Юхкентали, 23/Кельдримяэ, 2 2 июня 2016 года обрушилась одна из бетонных панелей ограждения. Причиной послужило то, что соединение арматурной сетки бетонной панели ограждения металлическим профилем полностью амортизировалось.

Несчастные случаи с балконными ограждениями В ходе заказанной экспертизы балконные ограждения 68 квартир были признаны аварийными.

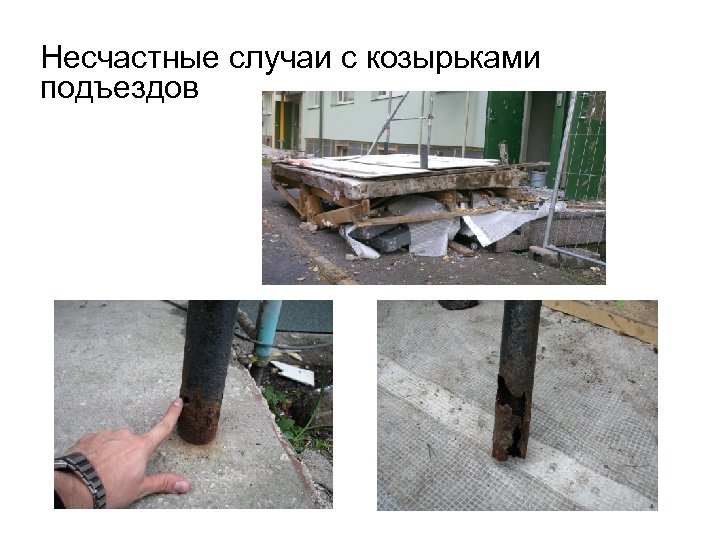

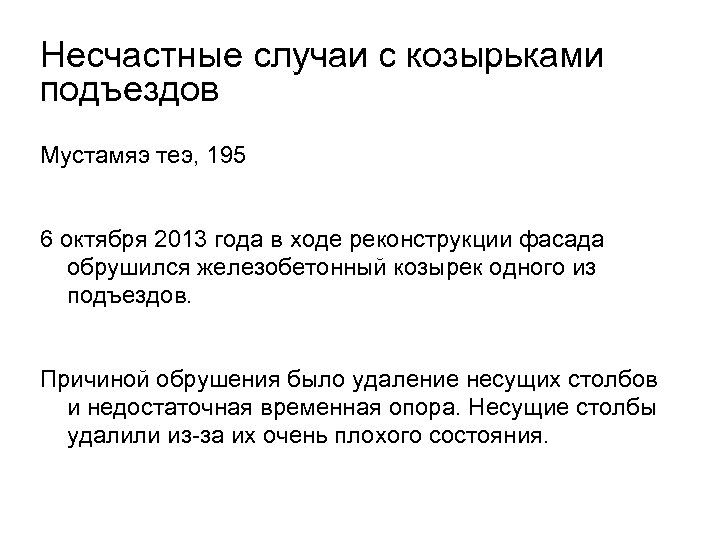

Несчастные случаи с козырьками подъездов Мустамяэ теэ, 195 6 октября 2013 года в ходе реконструкции фасада обрушился железобетонный козырек одного из подъездов. Причиной обрушения было удаление несущих столбов и недостаточная временная опора. Несущие столбы удалили из-за их очень плохого состояния.

Несчастные случаи с козырьками подъездов

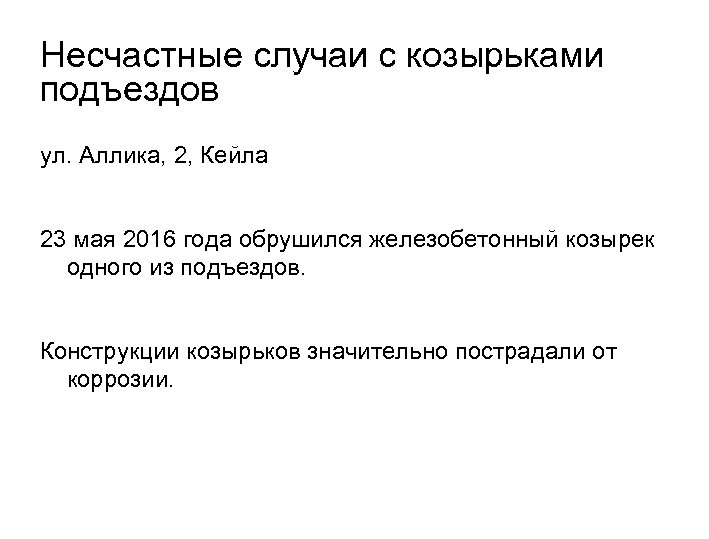

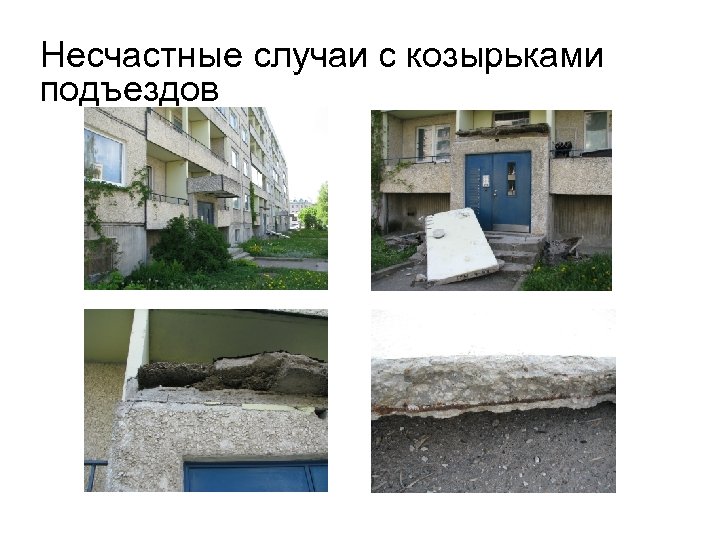

Несчастные случаи с козырьками подъездов ул. Аллика, 2, Кейла 23 мая 2016 года обрушился железобетонный козырек одного из подъездов. Конструкции козырьков значительно пострадали от коррозии.

Несчастные случаи с козырьками подъездов

Пожалуйста, вопросы? Ахто Туулинг valmond. mikli@tja. ee 667 2036
