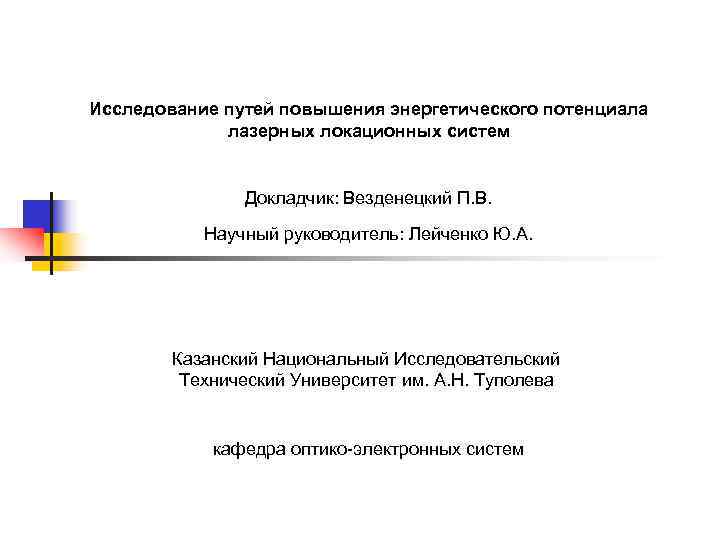

Исследование путей повышения энергетического потенциала лазерных локационных систем Докладчик: Везденецкий П. В. Научный руководитель: Лейченко Ю. А. Казанский Национальный Исследовательский Технический Университет им. А. Н. Туполева кафедра оптико-электронных систем

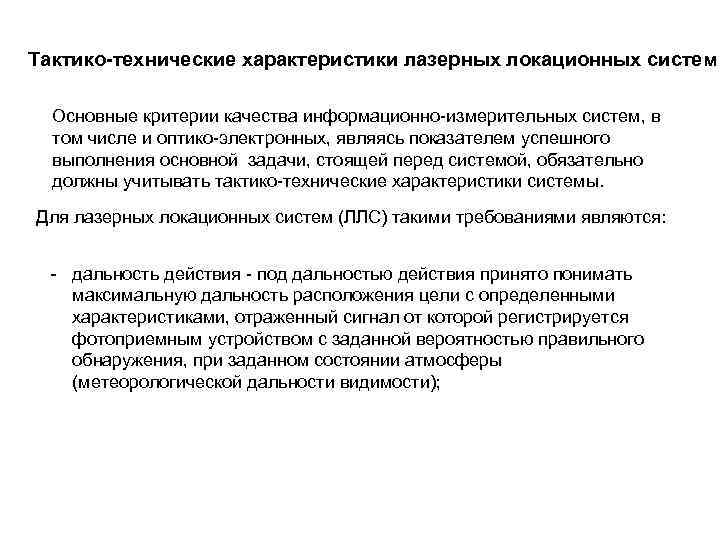

Тактико-технические характеристики лазерных локационных систем Основные критерии качества информационно-измерительных систем, в том числе и оптико-электронных, являясь показателем успешного выполнения основной задачи, стоящей перед системой, обязательно должны учитывать тактико-технические характеристики системы. Для лазерных локационных систем (ЛЛС) такими требованиями являются: - дальность действия - под дальностью действия принято понимать максимальную дальность расположения цели с определенными характеристиками, отраженный сигнал от которой регистрируется фотоприемным устройством с заданной вероятностью правильного обнаружения, при заданном состоянии атмосферы (метеорологической дальности видимости);

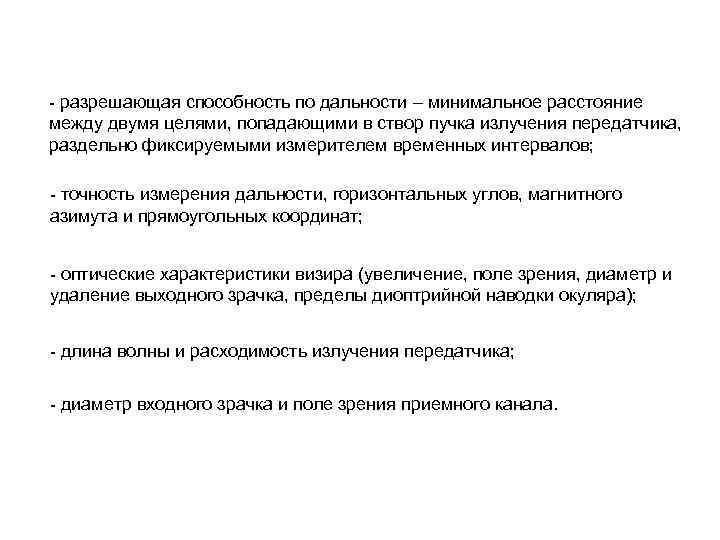

- разрешающая способность по дальности – минимальное расстояние между двумя целями, попадающими в створ пучка излучения передатчика, раздельно фиксируемыми измерителем временных интервалов; - точность измерения дальности, горизонтальных углов, магнитного азимута и прямоугольных координат; - оптические характеристики визира (увеличение, поле зрения, диаметр и удаление выходного зрачка, пределы диоптрийной наводки окуляра); - длина волны и расходимость излучения передатчика; - диаметр входного зрачка и поле зрения приемного канала.

Функциональная схема приемо-передатчика ИЛД с общим стартом. СНП ЛАЗЕР Пер ОС ПУпр СА ИВИ ФПУ Пр ОС УОИ

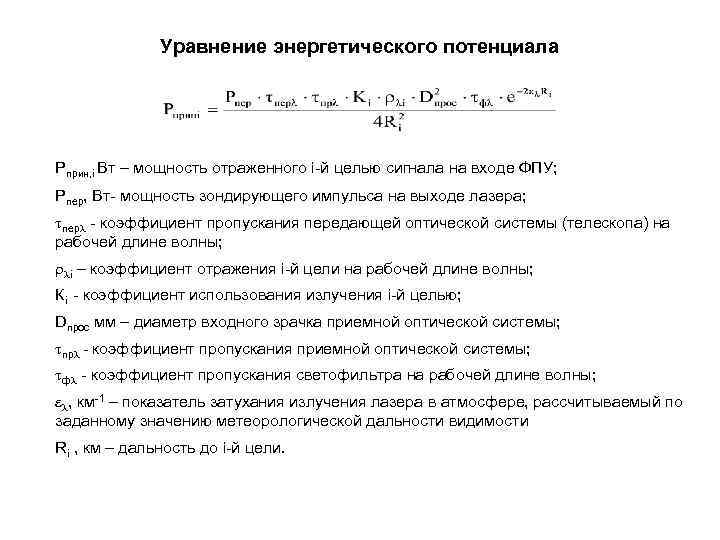

Уравнение энергетического потенциала Рприн, i Вт – мощность отраженного i-й целью сигнала на входе ФПУ; Рпер, Вт- мощность зондирующего импульса на выходе лазера; пер - коэффициент пропускания передающей оптической системы (телескопа) на рабочей длине волны; i – коэффициент отражения i-й цели на рабочей длине волны; Кi - коэффициент использования излучения i-й целью; Dпрос мм – диаметр входного зрачка приемной оптической системы; пр - коэффициент пропускания приемной оптической системы; ф - коэффициент пропускания светофильтра на рабочей длине волны; , км-1 – показатель затухания излучения лазера в атмосфере, рассчитываемый по заданному значению метеорологической дальности видимости Ri , км – дальность до i-й цели.

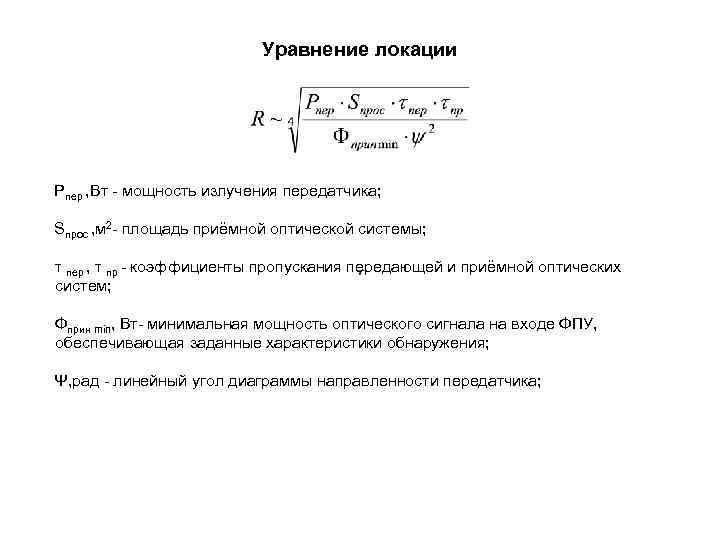

Уравнение локации Рпер , Вт - мощность излучения передатчика; Sпрос , м 2 - площадь приёмной оптической системы; τ пер , τ пр - коэффициенты пропускания передающей и приёмной оптических систем; Фприн min, Вт- минимальная мощность оптического сигнала на входе ФПУ, обеспечивающая заданные характеристики обнаружения; Ψ, рад - линейный угол диаграммы направленности передатчика;

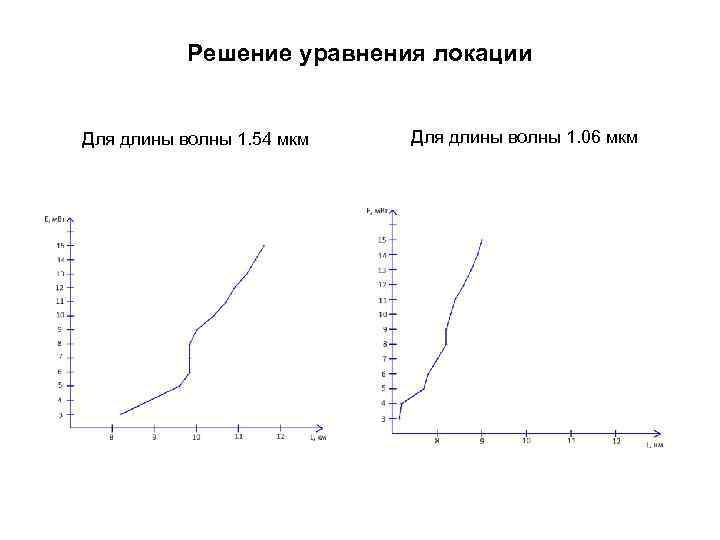

Решение уравнения локации Для длины волны 1. 54 мкм Для длины волны 1. 06 мкм

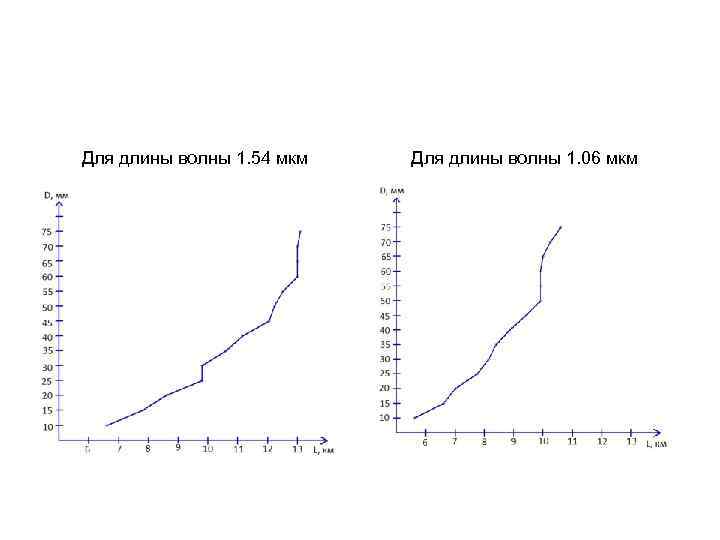

Для длины волны 1. 54 мкм Для длины волны 1. 06 мкм

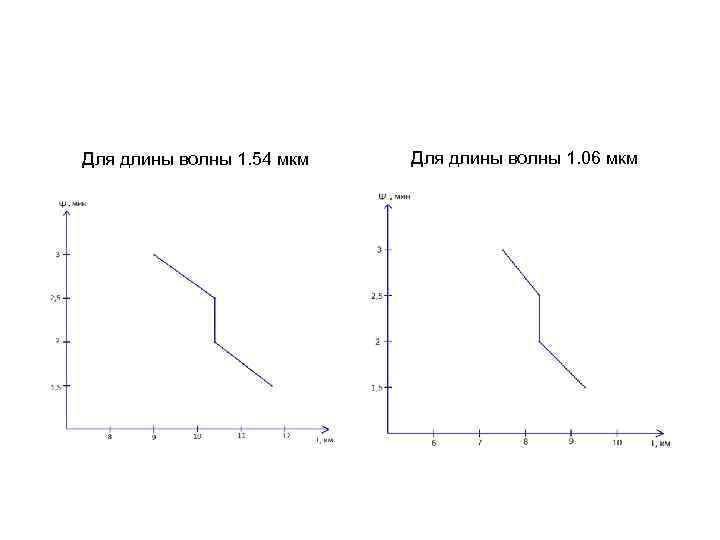

Для длины волны 1. 54 мкм Для длины волны 1. 06 мкм

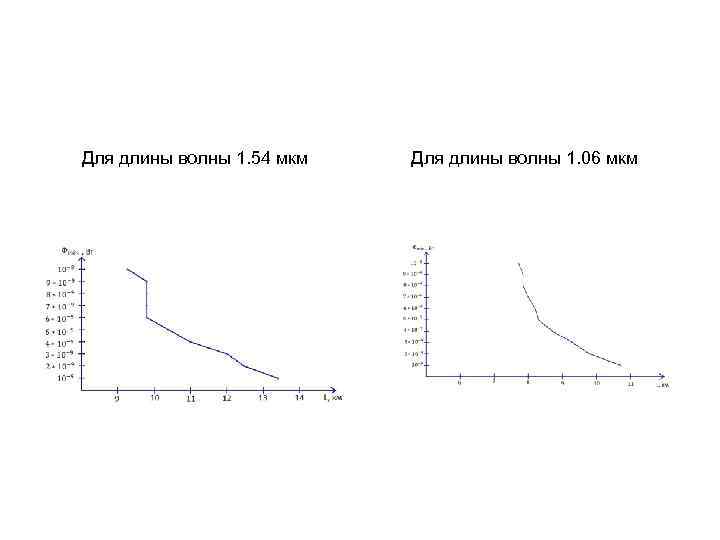

Для длины волны 1. 54 мкм Для длины волны 1. 06 мкм

Выводы Получена взаимосвязь ФПМ ОЭП и требований, предъявляемых к нему при разработке: − вероятностей ложной тревоги и правильного обнаружения, − углового размера объекта обнаружения − углового разрешения на местности. Получен принцип оценки приемлемости характеристик ОЭП по его фактической и допустимой ФПМ. Приведен пример применения изложенной методики определения допустимой ФПМ и принципа оценки приемлемости характеристик ОЭП для конкретных требований к прибору.
