Исследование движения машинного агрегата.

Исследование движения машинного агрегата.

Под машинным агрегатом понимается совокупность механизмов двигателя, передаточных механизмов и механизмов рабочей машины. Механизм, лежащий в основе агрегата, представляет из себя систему с одной степенью свободы, поэтому можно следить за движением агрегата по движению какого-нибудь звена. Это звена называется главным или звеном приведения. • Степень неравномерности хода : Будем выполнять расчет маховика для двигателя по методу Виттенбауэра. Мы должны построить графики зависимости избыточной работы от приведенного момента инерции.

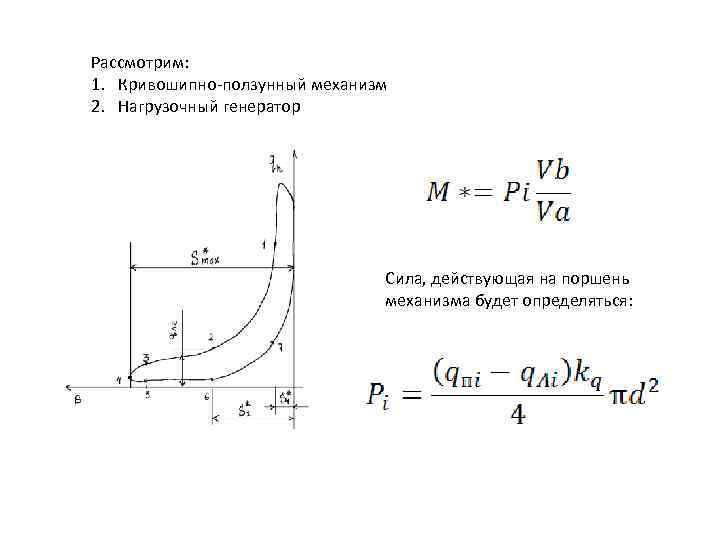

Рассмотрим: 1. Кривошипно-ползунный механизм 2. Нагрузочный генератор Сила, действующая на поршень механизма будет определяться:

Построение графика зависимости момента силы, действующей на кривошип от угла поворота кривошипа. 1. • если P является движущей силой (двигатель) • если это сила полезного сопротивления (насос, компрессор) 2. Чтобы определить работу сил, действующих на поршень необходимо выполнить интегрирование

Кривая Величины масштабных коэффициентов:

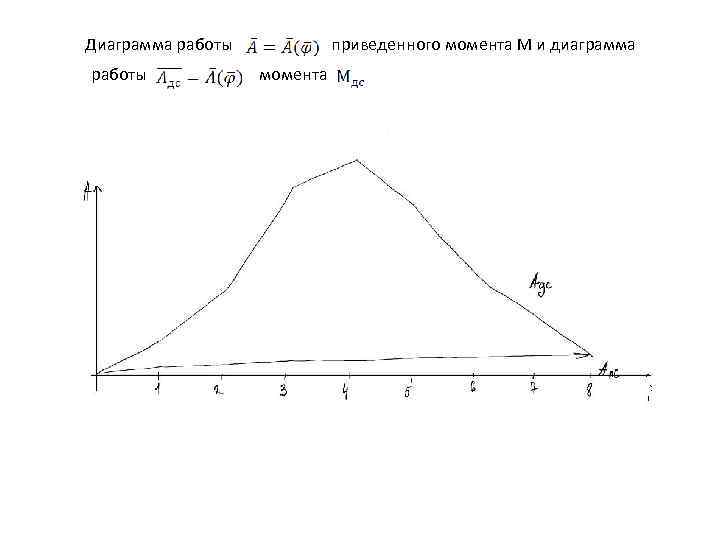

Диаграмма работы приведенного момента М и диаграмма работы момента

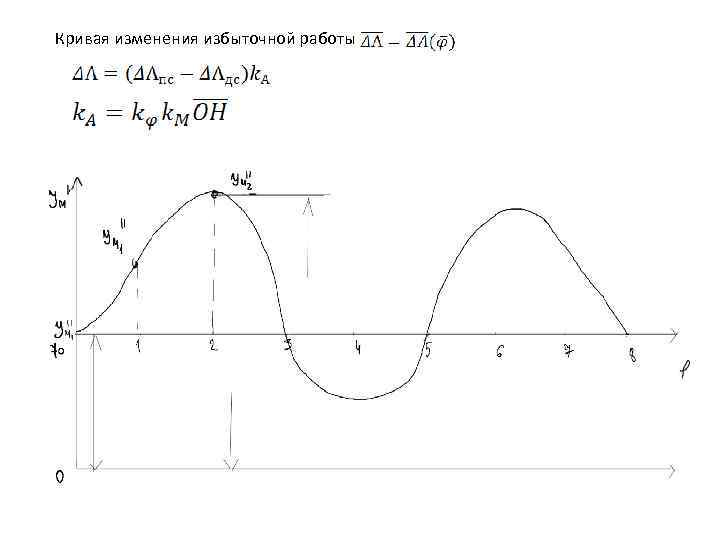

Кривая изменения избыточной работы

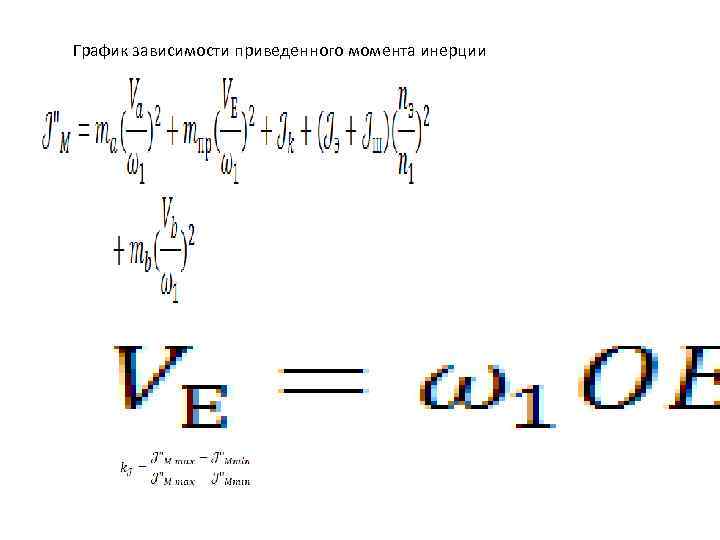

График зависимости приведенного момента инерции

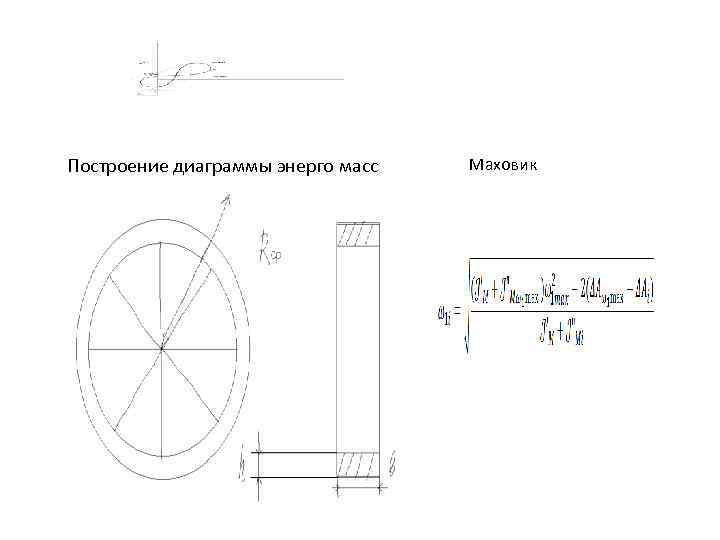

Построение диаграммы энерго масс Маховик

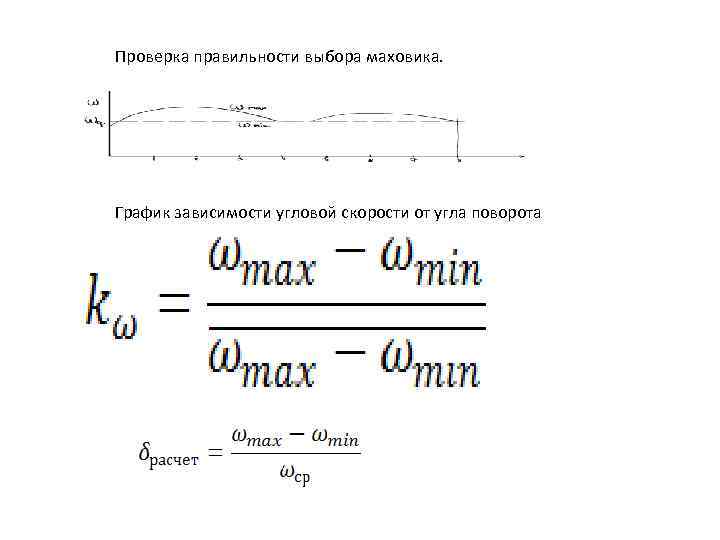

Проверка правильности выбора маховика. График зависимости угловой скорости от угла поворота

Проверку проводим: Определяем % ошибку неравномерности хода
