Испытательный полигон для изучения телекоммуникационных технологий и протоколов

Испытательный полигон для изучения телекоммуникационных технологий и протоколов вед. инженер лаб. УКСП Лейкин Антон

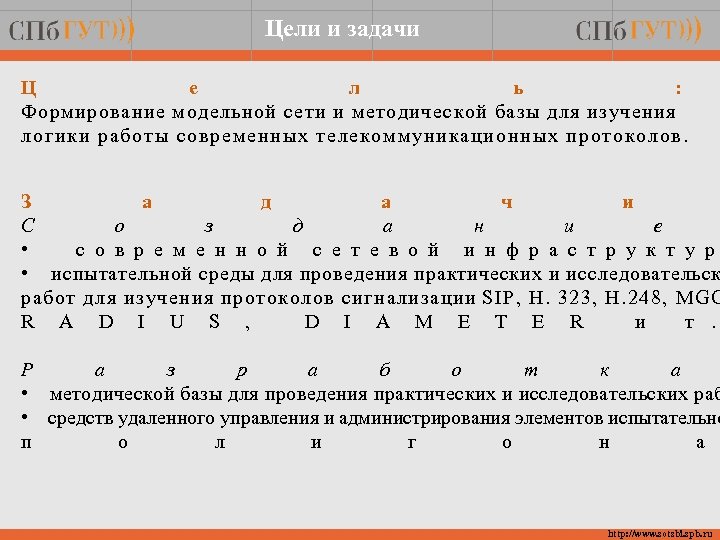

Цели и задачи Ц е л ь : Формирование модельной сети и методической базы для изучения логики работы современных телекоммуникационных протоколов. З а д а ч и С о з д а н и е • с о в р е м е н н о й с е т е в о й и н ф р а с т р у к т у р • испытательной среды для проведения практических и исследовательск работ для изучения протоколов сигнализации SIP, H. 323, H. 248, MGC R A D I U S , D I A M E T E R и т. Р а з р а б о т к а • методической базы для проведения практических и исследовательских раб • средств удаленного управления и администрирования элементов испытательно п о л и г о н а http: //www. sotsbi. spb. ru

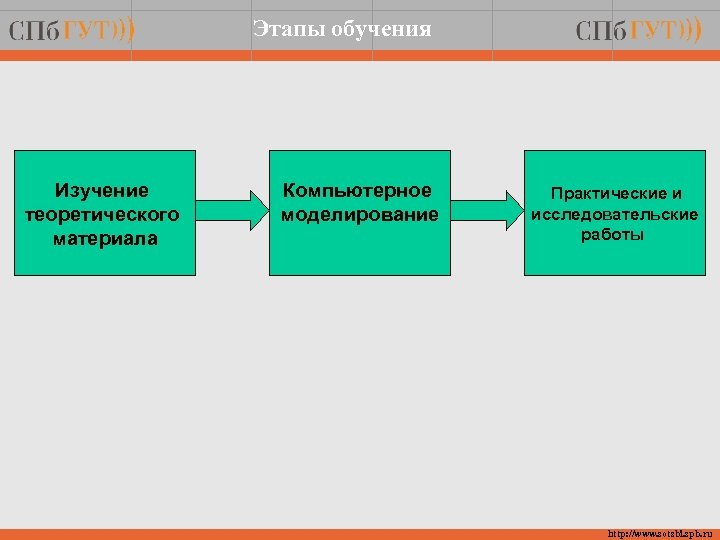

Этапы обучения Изучение теоретического материала Компьютерное моделирование Практические и исследовательские работы http: //www. sotsbi. spb. ru

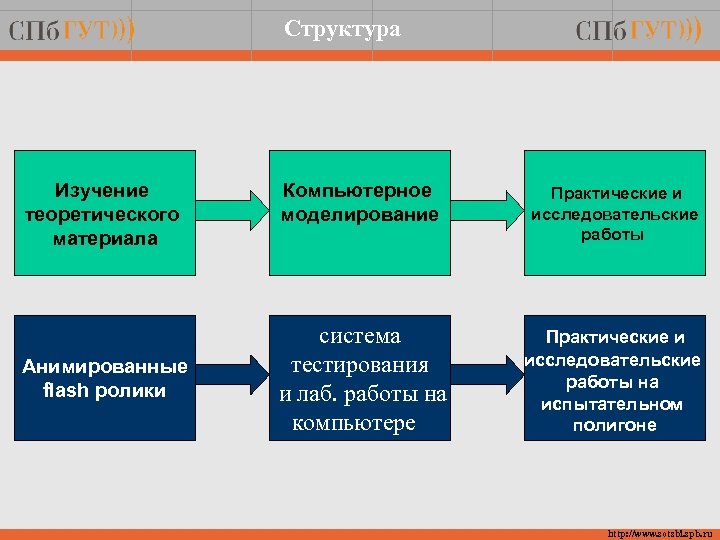

Структура Изучение теоретического материала Анимированные flash ролики Компьютерное моделирование Практические и исследовательские работы система тестирования и лаб. работы на компьютере Практические и исследовательские работы на испытательном полигоне http: //www. sotsbi. spb. ru

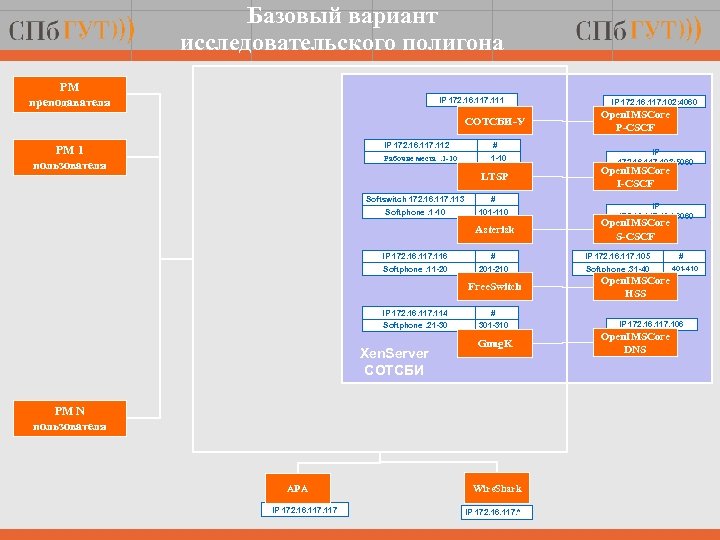

Базовый вариант исследовательского полигона РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Xen. Server СОТСБИ Gnug. K РМ N пользователя АРА IP 172. 16. 117 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Wire. Shark IP 172. 16. 117. * IP 172. 16. 117. 106 Open. IMSCore DNS

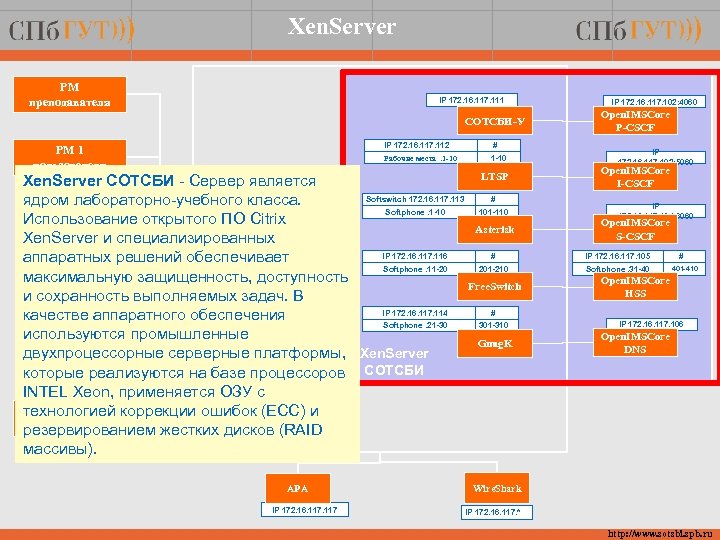

Xen. Server РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Xen. Server СОТСБИ - Сервер является Softswitch 172. 16. 117. 113 # ядром лабораторно-учебного класса. Softphone. 1 -10 101 -110 Использование открытого ПО Citrix Asterisk Xen. Server и специализированных IP 172. 16. 117. 116 # аппаратных решений обеспечивает Softphone. 11 -20 201 -210 максимальную защищенность, доступность Free. Switch и сохранность выполняемых задач. В IP 172. 16. 117. 114 # качестве аппаратного обеспечения Softphone. 21 -30 301 -310 используются промышленные Gnug. K двухпроцессорные серверные платформы, Xen. Server которые реализуются на базе процессоров СОТСБИ INTEL Xeon, применяется ОЗУ с РМ N технологией коррекции ошибок (ECC) и пользователя резервированием жестких дисков (RAID массивы). АРА IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 105 Softphone. 31 -40 # 401 -410 Open. IMSCore HSS IP 172. 16. 117. 106 Open. IMSCore DNS Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

Учебная программа СОТСБИ-У РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 СОТСБИ-У - пакет обучающих курсов системы (учебные курсы, модуль преподавателя, модуль дистанционного контроля, модуль статистики, модуль отчетов и т. п. ). # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Xen. Server СОТСБИ Gnug. K IP 172. 16. 117. 106 Open. IMSCore DNS РМ N пользователя АРА IP 172. 16. 117 Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

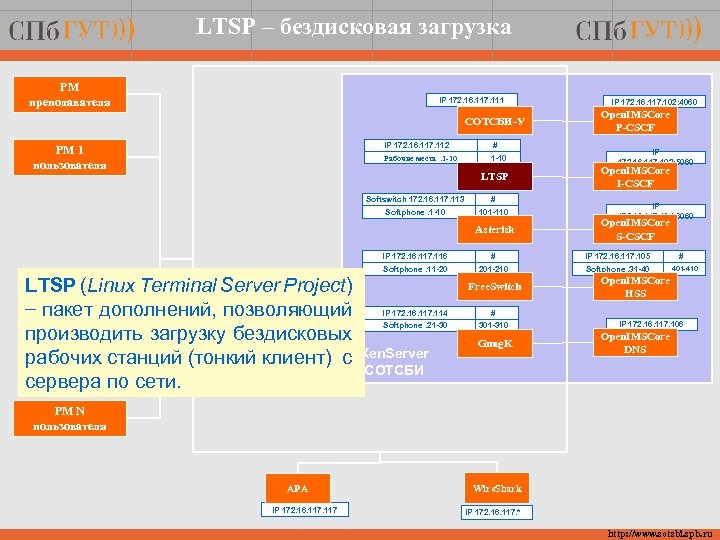

LTSP – бездисковая загрузка РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 LTSP (Linux Terminal Server Project) − пакет дополнений, позволяющий производить загрузку бездисковых рабочих станций (тонкий клиент) с сервера по сети. # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Xen. Server СОТСБИ Gnug. K IP 172. 16. 117. 106 Open. IMSCore DNS РМ N пользователя АРА IP 172. 16. 117 Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

IP PBX Asterisk РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 IP PBX Asterisk - программная учрежденческая телефонная станция, работающая по протоколу IP. Открытый программный продукт, лицензия GNU GPL. Xen. Server Поддерживает протоколы: SIP, СОТСБИ H. 323, MGCP (только для call manager), SCCP/Skinny (не РМ N пользователя полностью) Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 АРА IP 172. 16. 117 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Gnug. K IP 172. 16. 117. 106 Open. IMSCore DNS Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

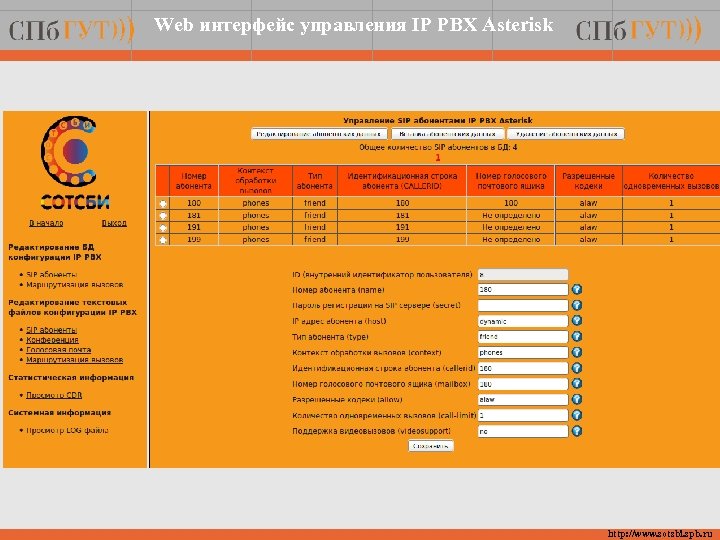

Web интерфейс управления IP PBX Asterisk http: //www. sotsbi. spb. ru

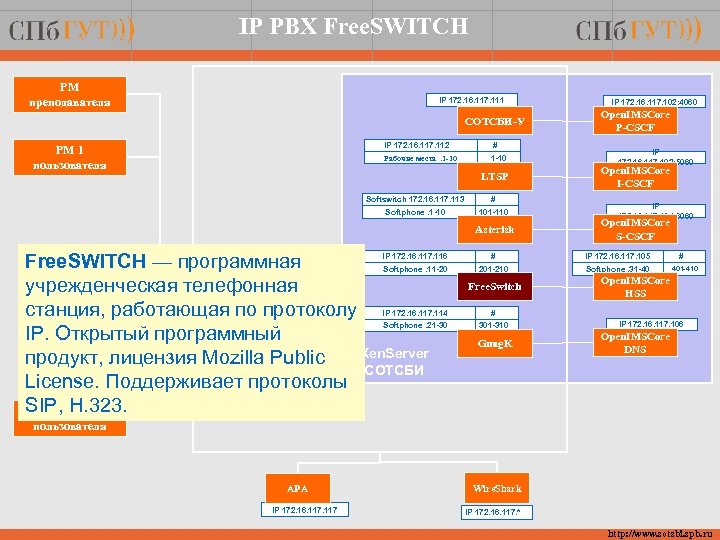

IP PBX Free. SWITCH РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk Free. SWITCH — программная учрежденческая телефонная станция, работающая по протоколу IP. Открытый программный Xen. Server продукт, лицензия Mozilla Public СОТСБИ License. Поддерживает протоколы SIP, H. 323. РМ N IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Gnug. K IP 172. 16. 117. 106 Open. IMSCore DNS пользователя АРА IP 172. 16. 117 Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

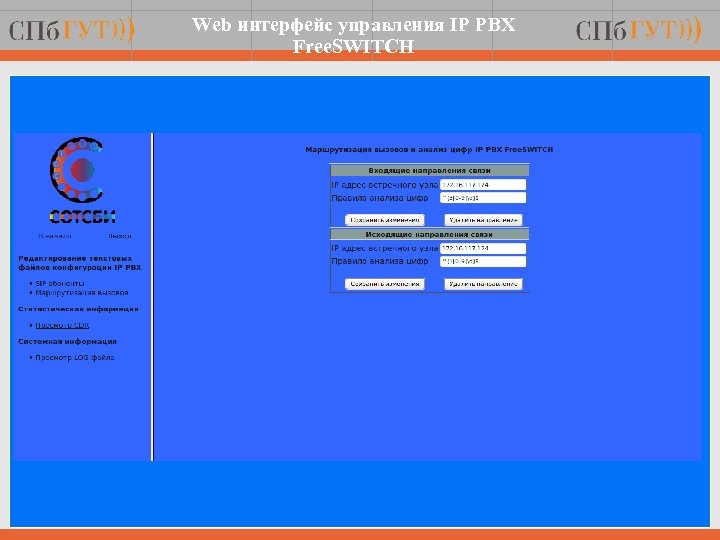

Web интерфейс управления IP PBX Free. SWITCH

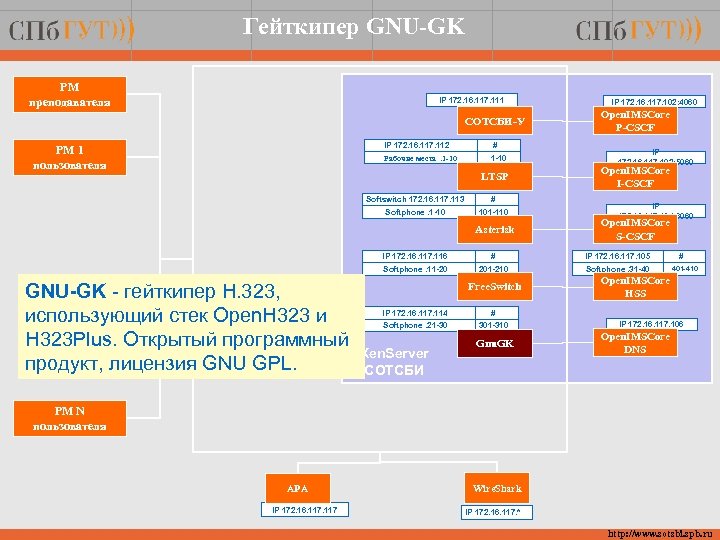

Гейткипер GNU-GK РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 GNU-GK - гейткипер H. 323, использующий стек Open. H 323 и H 323 Plus. Открытый программный продукт, лицензия GNU GPL. # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Xen. Server СОТСБИ Gnu. GK IP 172. 16. 117. 106 Open. IMSCore DNS РМ N пользователя АРА IP 172. 16. 117 Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

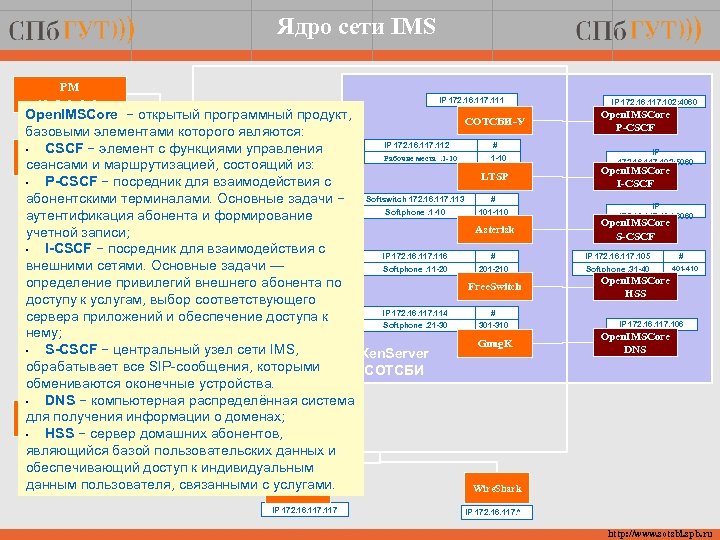

Ядро сети IMS РМ преподавателя IP 172. 16. 117. 111 Open. IMSCore − открытый программный продукт, СОТСБИ-У базовыми элементами которого являются: IP 172. 16. 117. 112 # • CSCF − элемент с функциями управления РМ 1 Рабочие места. 1 -10 пользователя сеансами и маршрутизацией, состоящий из: LTSP • P-CSCF − посредник для взаимодействия с Softswitch 172. 16. 117. 113 # абонентскими терминалами. Основные задачи − Softphone. 1 -10 101 -110 аутентификация абонента и формирование Asterisk учетной записи; • I-CSCF − посредник для взаимодействия с IP 172. 16. 117. 116 # внешними сетями. Основные задачи — Softphone. 11 -20 201 -210 определение привилегий внешнего абонента по Free. Switch доступу к услугам, выбор соответствующего IP 172. 16. 117. 114 # сервера приложений и обеспечение доступа к Softphone. 21 -30 301 -310 нему; Gnug. K • S-CSCF − центральный узел сети IMS, Xen. Server обрабатывает все SIP-сообщения, которыми СОТСБИ обмениваются оконечные устройства. • DNS − компьютерная распределённая система РМ N для получения информации о доменах; пользователя • HSS − сервер домашних абонентов, являющийся базой пользовательских данных и обеспечивающий доступ к индивидуальным данным пользователя, связанными с услугами. Wire. Shark АРА IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 105 Softphone. 31 -40 # 401 -410 Open. IMSCore HSS IP 172. 16. 117. 106 Open. IMSCore DNS IP 172. 16. 117. * http: //www. sotsbi. spb. ru

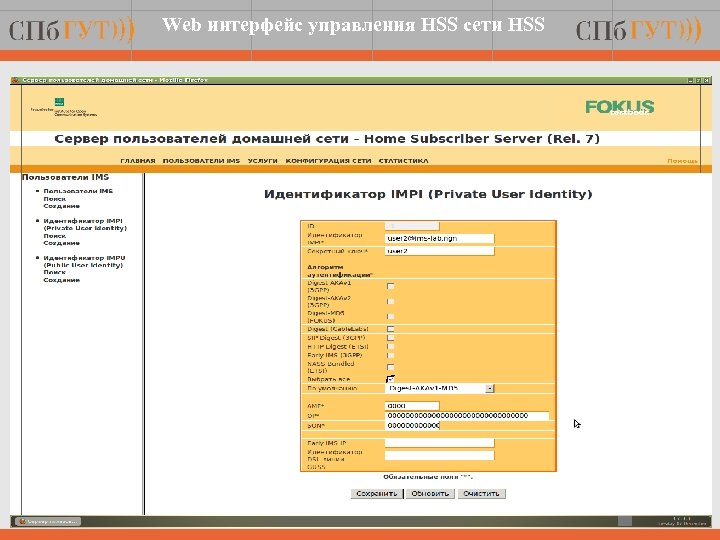

Web интерфейс управления HSS сети HSS

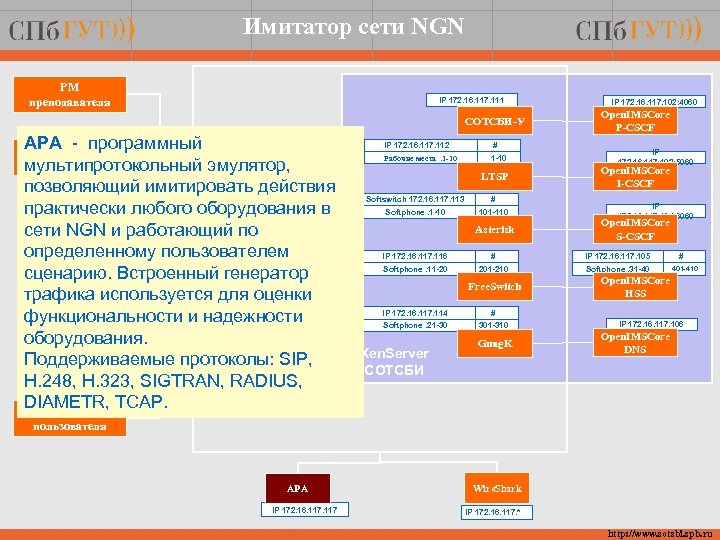

Имитатор сети NGN РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У АРА -1 программный РМ пользователя мультипротокольный эмулятор, позволяющий имитировать действия практически любого оборудования в сети NGN и работающий по определенному пользователем сценарию. Встроенный генератор трафика используется для оценки функциональности и надежности оборудования. Поддерживаемые протоколы: SIP, H. 248, H. 323, SIGTRAN, RADIUS, DIAMETR, TCAP. РМ N IP 172. 16. 117. 112 # Рабочие места. 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Xen. Server СОТСБИ Gnug. K IP 172. 16. 117. 106 Open. IMSCore DNS пользователя АРА IP 172. 16. 117 Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

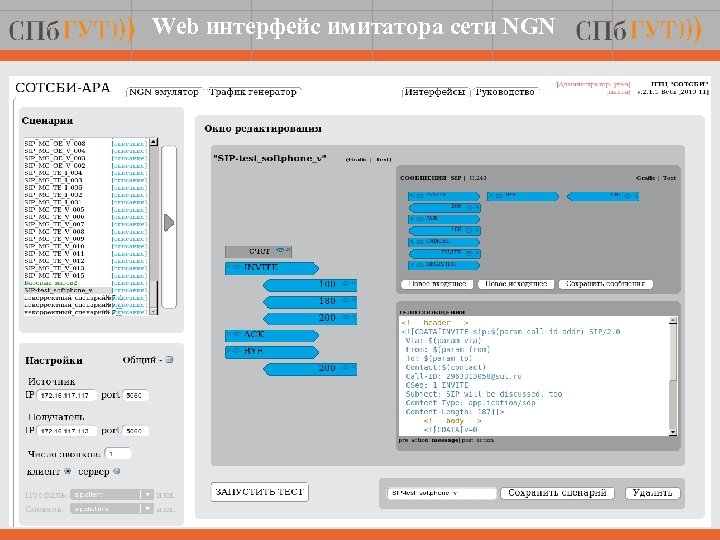

Web интерфейс имитатора сети NGN

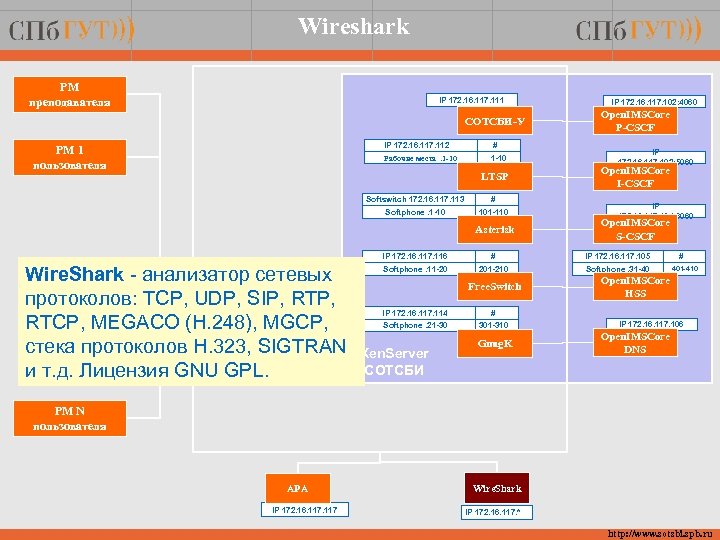

Wireshark РМ преподавателя IP 172. 16. 117. 111 СОТСБИ-У IP 172. 16. 117. 112 # Рабочие места. 1 -10 РМ 1 пользователя 1 -10 LTSP Softswitch 172. 16. 117. 113 # Softphone. 1 -10 101 -110 Asterisk IP 172. 16. 117. 102: 4060 Open. IMSCore P-CSCF IP 172. 16. 117. 103: 5060 Open. IMSCore I-CSCF IP 172. 16. 117. 104: 6060 Open. IMSCore S-CSCF IP 172. 16. 117. 116 Wire. Shark - анализатор сетевых протоколов: TCP, UDP, SIP, RTCP, MEGACO (H. 248), MGCP, стека протоколов H. 323, SIGTRAN и т. д. Лицензия GNU GPL. # IP 172. 16. 117. 105 Softphone. 11 -20 201 -210 Softphone. 31 -40 Free. Switch IP 172. 16. 117. 114 301 -310 Open. IMSCore HSS # Softphone. 21 -30 # 401 -410 Xen. Server СОТСБИ Gnug. K IP 172. 16. 117. 106 Open. IMSCore DNS РМ N пользователя АРА IP 172. 16. 117 Wire. Shark IP 172. 16. 117. * http: //www. sotsbi. spb. ru

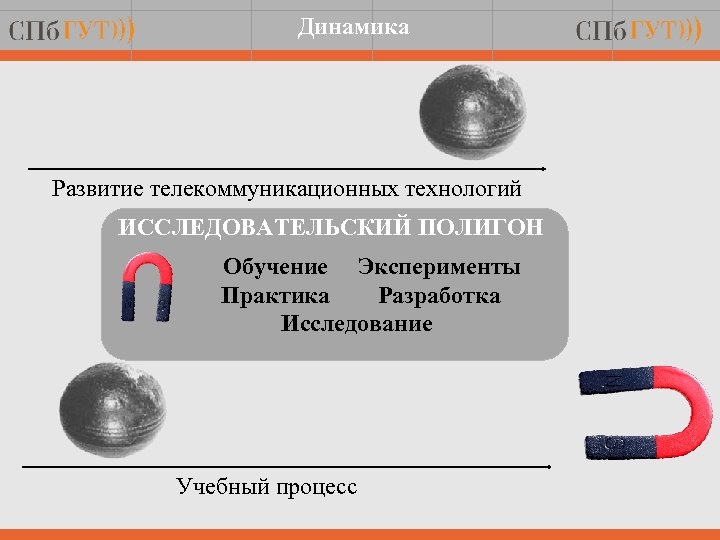

Динамика Развитие телекоммуникационных технологий ИССЛЕДОВАТЕЛЬСКИЙ ПОЛИГОН Обучение Эксперименты Практика Разработка Исследование Учебный процесс

• гибкость конфигурирования; • масштабируемость; • возможность самостоятельных исследований; • интеграция в испытательный полигон любого телекоммуникационного оборудования использующего современные протоколы сигнализаций или оборудования сети с КК посредством шлюзового оборудования. 20 из 8 http: //www. sotsbi. spb. ru

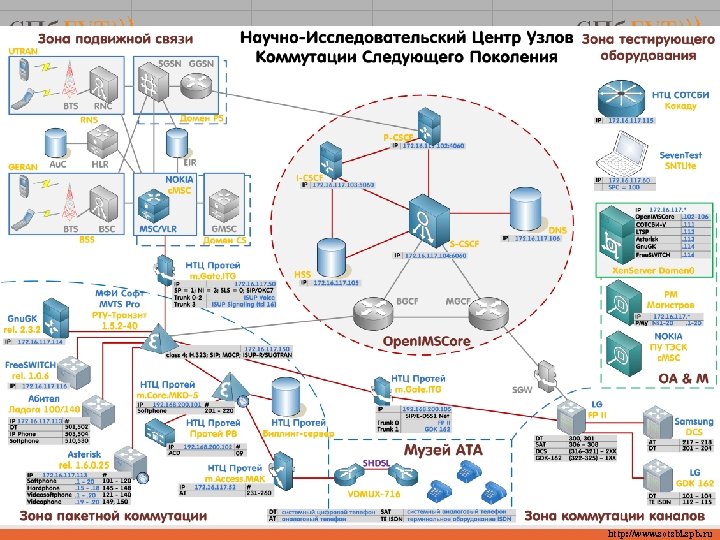

http: //www. sotsbi. spb. ru

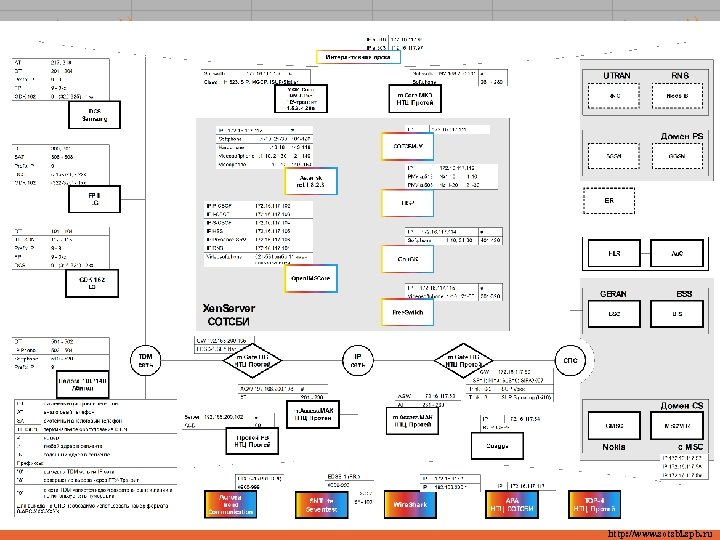

http: //www. sotsbi. spb. ru

Потенциальные потребители Курсы повышения квалификации ВУЗы – Лабораторный практикум бакалавров; – Исследовательская часть диссертационной работы магистров; Операторы – Экспериментальный полигон для аспирантов. связи Компания партнер НТЦ СОТСБИ-У Компании-дистрибьютеры продуктов на открытом ПО

Потенциальные потребители Курсы повышения квалификации ВУЗы Курсы повышения квалификации – практические навыки для инженеров; – переподготовка специалистов; – нет необходимости в специально обученном Операторы связи преподавателе (большая база методических разработок для самостоятельной работы). Компания партнер НТЦ СОТСБИ-У Компании-дистрибьютеры продуктов на открытом ПО

Потенциальные потребители Курсы повышения квалификации Операторы связи – Возможность дистанционного обучения сотрудников в различных филиалах страны ; – Практические навыки для сотрудников. Операторы связи ВУЗы Компания партнер НТЦ СОТСБИ-У Компании-дистрибьютеры продуктов на открытом ПО

Потенциальные потребители Курсы повышения квалификации Компании-дистрибьютеры продуктов на открытом ПО – Обучение сотрудников компании-заказчика – Популяризация свободного ПО. Операторы связи ВУЗы Компания партнер НТЦ СОТСБИ-У Компании-дистрибьютеры продуктов на открытом ПО

Потенциальные потребители Курсы повышения квалификации Компании производители телекоммуникационного оборудования ВУЗы – Тестирование телекоммуникационного Операторы оборудования на взаимодействие и под нагрузкой. связи Компания партнер НТЦ СОТСБИ-У Компании-дистрибьютеры продуктов на открытом ПО
