ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ Кузнецова Екатерина Александровна 1

ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ Кузнецова Екатерина Александровна 1

ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ – это 2

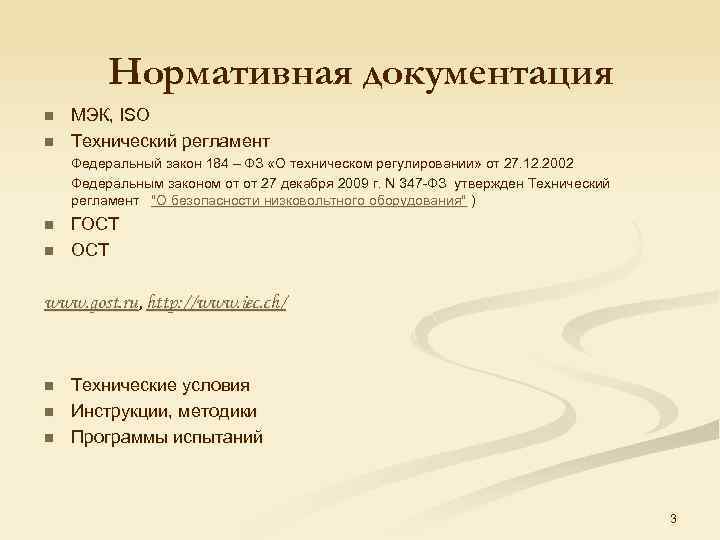

Нормативная документация n n МЭК, ISO Технический регламент Федеральный закон 184 – ФЗ «О техническом регулировании» от 27. 12. 2002 Федеральным законом от от 27 декабря 2009 г. N 347 -ФЗ утвержден Технический регламент "О безопасности низковольтного оборудования" ) n n ГОСТ www. gost. ru, http: //www. iec. ch/ n n n Технические условия Инструкции, методики Программы испытаний 3

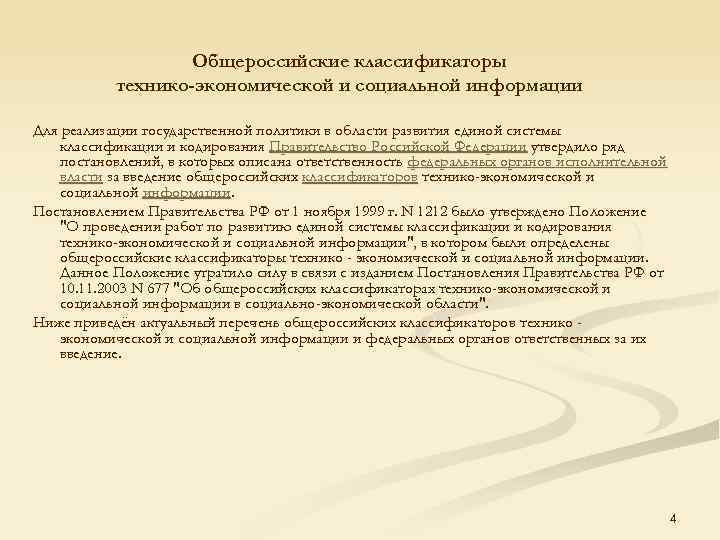

Общероссийские классификаторы технико-экономической и социальной информации Для реализации государственной политики в области развития единой системы классификации и кодирования Правительство Российской Федерации утвердило ряд постановлений, в которых описана ответственность федеральных органов исполнительной власти за введение общероссийских классификаторов технико-экономической и социальной информации. Постановлением Правительства РФ от 1 ноября 1999 г. N 1212 было утверждено Положение "О проведении работ по развитию единой системы классификации и кодирования технико-экономической и социальной информации", в котором были определены общероссийские классификаторы технико - экономической и социальной информации. Данное Положение утратило силу в связи с изданием Постановления Правительства РФ от 10. 11. 2003 N 677 "Об общероссийских классификаторах технико-экономической и социальной информации в социально-экономической области". Ниже приведён актуальный перечень общероссийских классификаторов технико экономической и социальной информации и федеральных органов ответственных за их введение. 4

Классификаторы n ОКС (Общероссийский классификатор стандартов) 17. МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ 17. 020. Метрология и измерения в целом (152) 17. 040. Линейные и угловые измерения (269) 17. 060. Измерения объема, массы, плотности, вязкости (66) 17. 080. Измерения времени, скорости, ускорения, угловой скорости (20) 17. 100. Измерения силы, веса и давления (54) 17. 120. Измерения параметров потока жидкости (50) 17. 140. Акустика и акустические измерения (86) 17. 160. Вибрации, измерения удара и вибрации (81) 17. 180. Оптика и оптические измерения (76) 17. 200. Термодинамика и измерения температуры (73) 17. 220. Электричество. Магнетизм. Электрические и магнитные измерения (184) 17. 240. Измерени параметров излучений (121) 19. ИСПЫТАНИЯ 19. 020. Условия и методики испытаний в целом (24) 19. 040. Климатические испытания (100) 19. 060. Механические испытания (73) 19. 080. Электрические и электронные испытания (3) 19. 100. Неразрушающие испытания (115) 19. 120. Ситовый анализ. Просеивание (2) 5

Классификаторы n ОКС (Общероссийский классификатор стандартов) n 29. ЭЛЕКТРОТЕХНИКА 29. 020. Электротехника в целом (49) 29. 030. Магнитные материалы (10) 29. 035. Изоляционные материалы (139) 29. 040. Изоляционные жидкости и газы (12) 29. 045. Полупроводниковые материалы (17) 29. 060. Электрические провода и кабели (251) 29. 080. Изоляция (50) 29. 100. Компоненты электрооборудования (36) 29. 120. Электрическая арматура (195) 29. 130. Коммутационная аппаратура и аппаратура управления (22) 29. 140. Светотехнические изделия (99) 29. 160. Машины электрические вращающиеся (97) 29. 180. Трансформаторы. Реакторы (39) 29. 200. Выпрямители. Преобразователи. Стабилизированные источники питания (33) 29. 220. Гальванические элементы и батареи (41) 29. 240. Сети электропередач и распределительные сети (30) 29. 260. Электрическое оборудование для работы в особых условиях (77) 29. 280. Электрическое тяговое оборудование (4) n n n n n 6

Классификаторы n ОКП (Общероссийский классификатор продукции) ХХ ХХХХ На каждой ступени классификации деление осуществлено по наиболее значимым экономическим и техническим классификационным признакам. На первой ступени классификации располагаются классы продукции (XX 000), на второй - подклассы (XX X 000), на третьей - группы (XX XX 00), на четвертой - подгруппы (XX XXX 0) и на пятой - виды продукции (XX XXXX). 34 0000 34 3400 34 3436 0 9 ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ЭЛЕКТРОТЕХНИЧЕСКИЕ Комплектные устройства и электроустановки на напряжение до 1000 В 3 Комплектные устройства для распределения электрической энергии общего применения 2 Комплектные устройства силовые и осветительные с различного вида аппаратами (пункты, щитки, шкафы, панели) 5 Устройства вводно-распределительные для жилых и общественных зданий 7

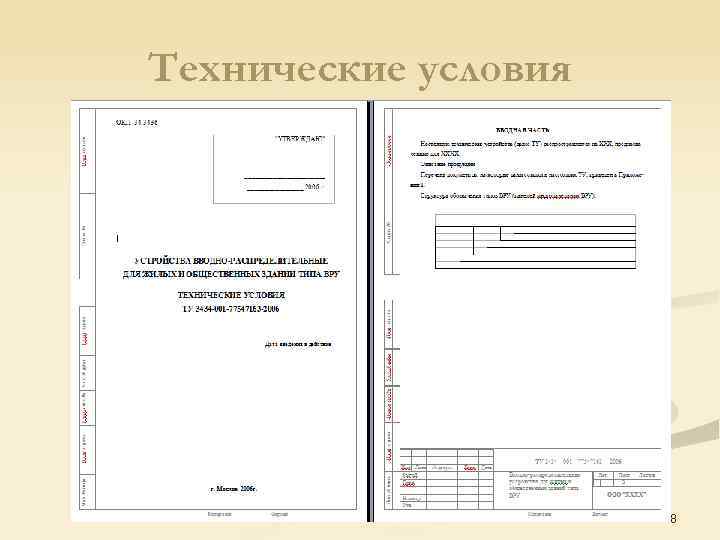

Технические условия 8

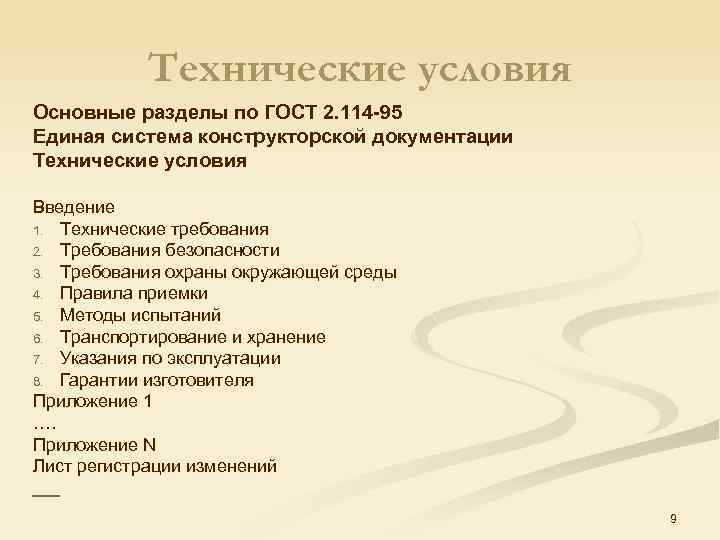

Технические условия Основные разделы по ГОСТ 2. 114 -95 Единая система конструкторской документации Технические условия Введение 1. Технические требования 2. Требования безопасности 3. Требования охраны окружающей среды 4. Правила приемки 5. Методы испытаний 6. Транспортирование и хранение 7. Указания по эксплуатации 8. Гарантии изготовителя Приложение 1 …. Приложение N Лист регистрации изменений 9

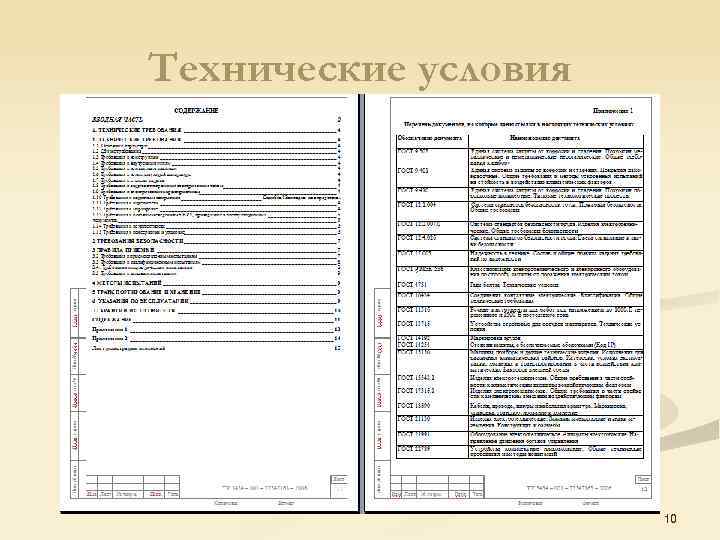

Технические условия 10

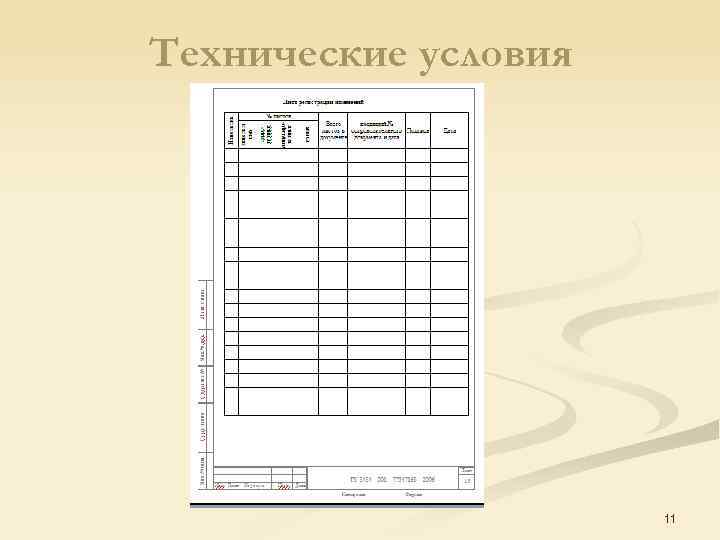

Технические условия 11

Виды испытаний ГОСТ 16504 -81 Испытания и контроль качества продукции Назначение испытаний: n исследовательские; n контрольные; n сравнительные; n определительные; Уровень проведения испытаний: n государственные; n межведомственные; n ведомственные; 12

ГОСТ 16504 -81 Испытания и контроль качества продукции Этапы разработки продукции: доводочные; n предварительные; n приемочные; n Испытания готовой продукции: n квалификационные; n предъявительские; n приемо-сдаточные; n периодические; n инспекционные; n типовые; n аттестационные; n сертификационные; 13

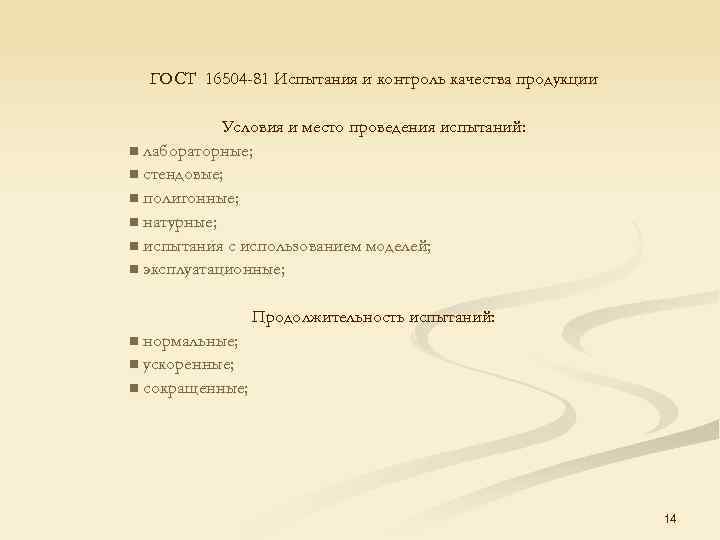

ГОСТ 16504 -81 Испытания и контроль качества продукции Условия и место проведения испытаний: n лабораторные; n стендовые; n полигонные; n натурные; n испытания с использованием моделей; n эксплуатационные; Продолжительность испытаний: нормальные; n ускоренные; n сокращенные; n 14

ГОСТ 16504 -81 Испытания и контроль качества продукции Виды воздействия: механические; n климатические; n термические; n радиационные; n электрические; n электромагнитные; n химические; n биологические n Результаты воздействий: неразрушающие; n испытания на стойкость; n испытания на прочность; n испытания на устойчивость; n 15

ГОСТ 16504 -81 Испытания и контроль качества продукции Определяемые характеристики объекта: n функциональные; n испытания на надежность; n испытания на безопасность; n испытания на транспонтабельность; n граничные испытания; n технологические испытания. 16

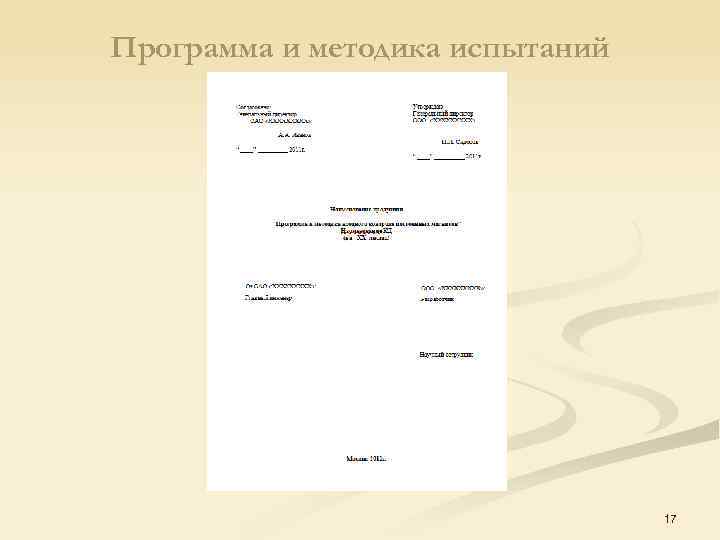

Программа и методика испытаний 17

Программа и методика испытаний Образец: СОДЕРЖАНИЕ 1 ОБЩИЕ ПОЛОЖЕНИЯ 1. 1. Наименование изделия 1. 2. Обозначение изделия 1. 3. Цель испытаний 1. 4. Вид испытаний 1. 5. Условия предъявления изделия на испытания 1. 6. Порядок взаимодействия участников испытаний 2 ОБЩИЕ ТРЕБОВАНИЯ К УСЛОВИЯМ, ОБЕСПЕЧЕНИЮ И ПРОВЕДЕНИЮ ИСПЫТАНИЙ 3 ОБЪЕМ И ПОРЯДОК ПРОВЕДЕНИЯ ИСПЫТАНИЙ 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 5 ОТЧЕТНОСТЬ Приложение А …. . Приложение … 18
