ИСПОЛЬЗОВАНИЕ ВТОРИЧНЫХ ЭНЕРГОРЕСУРСОВ В МЕТАЛЛУРГИИ Классификация

ИСПОЛЬЗОВАНИЕ ВТОРИЧНЫХ ЭНЕРГОРЕСУРСОВ В МЕТАЛЛУРГИИ Классификация ВЭР

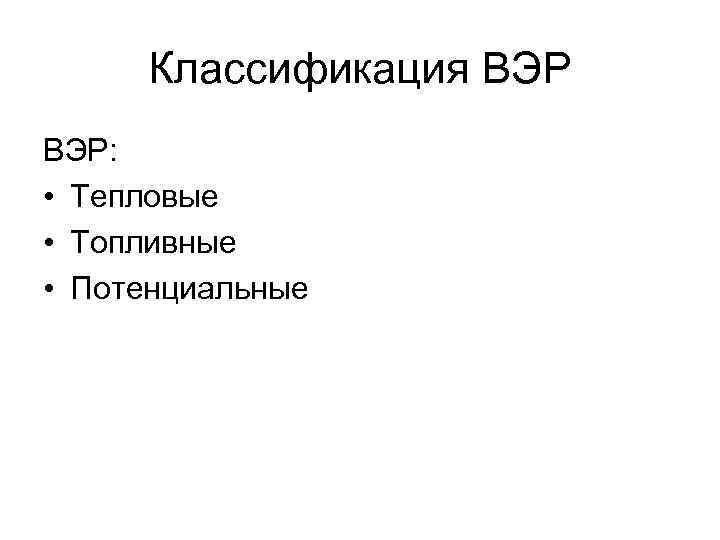

Классификация ВЭР: • Тепловые • Топливные • Потенциальные

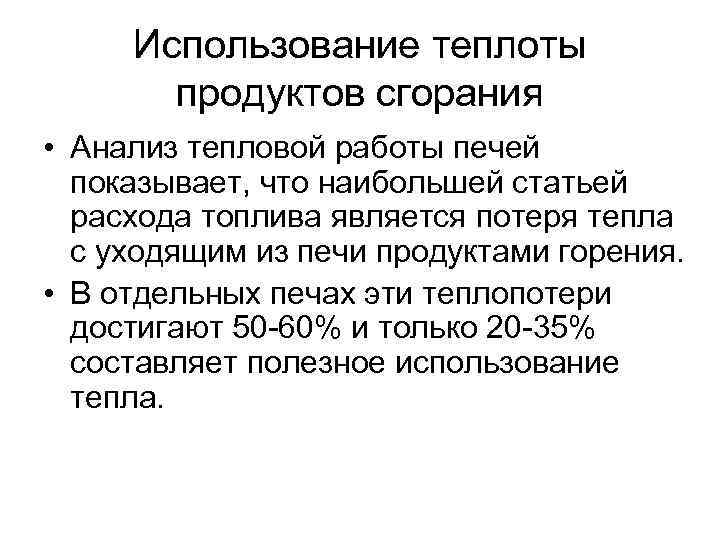

Использование теплоты продуктов сгорания • Анализ тепловой работы печей показывает, что наибольшей статьей расхода топлива является потеря тепла с уходящим из печи продуктами горения. • В отдельных печах эти теплопотери достигают 50 -60% и только 20 -35% составляет полезное использование тепла.

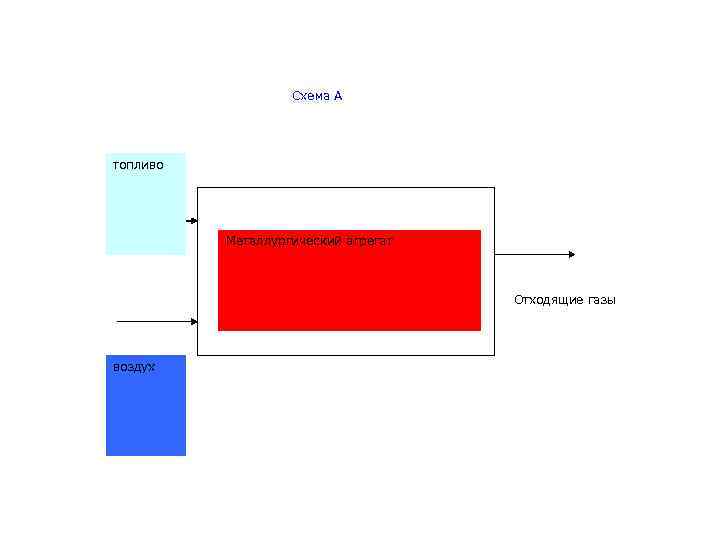

Схема А топливо Металлургический агрегат Отходящие газы воздух

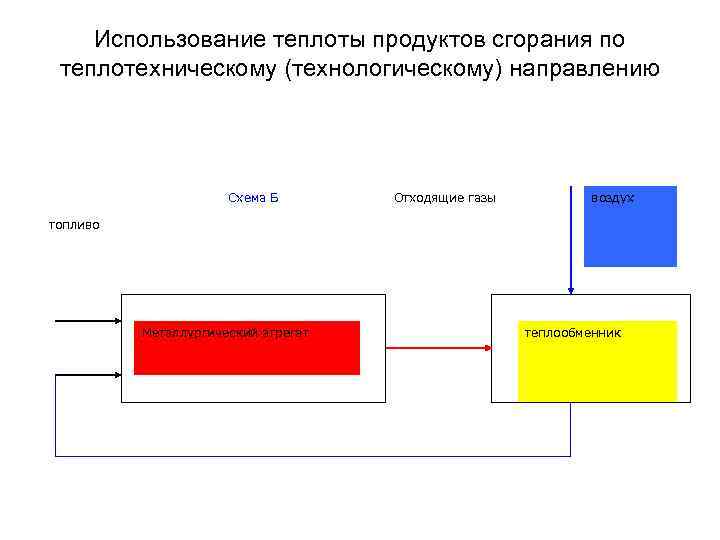

Использование теплоты продуктов сгорания по теплотехническому (технологическому) направлению Схема Б Отходящие газы воздух топливо Металлургический агрегат теплообменник

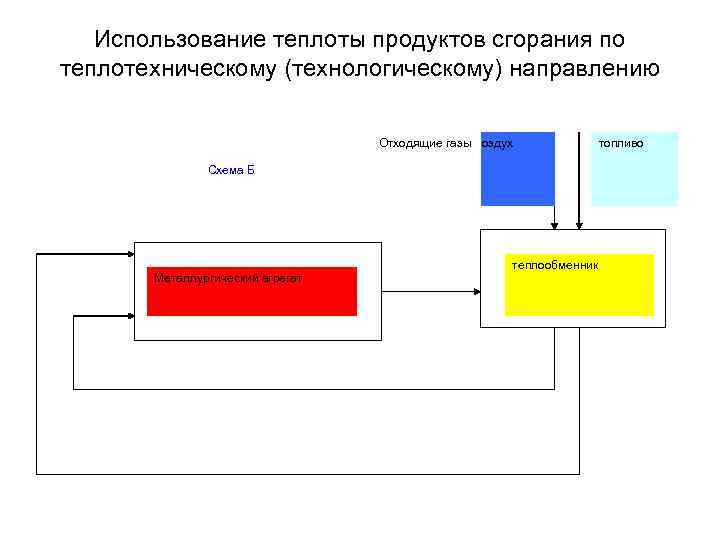

Использование теплоты продуктов сгорания по теплотехническому (технологическому) направлению Отходящие газы воздух топливо Схема Б теплообменник Металлургический агрегат

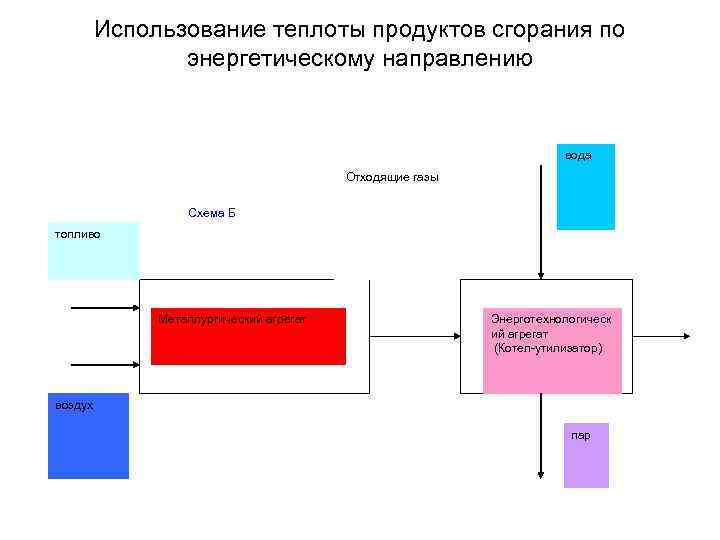

Использование теплоты продуктов сгорания по энергетическому направлению вода Отходящие газы Схема Б топливо Металлургический агрегат Энерготехнологическ ий агрегат (Котел-утилизатор) воздух пар

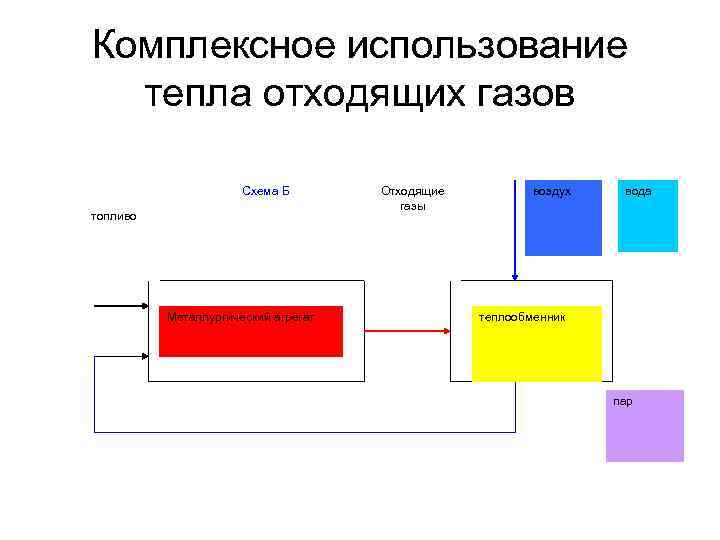

Комплексное использование тепла отходящих газов Схема Б Отходящие воздух вода газы топливо Металлургический агрегат теплообменник пар

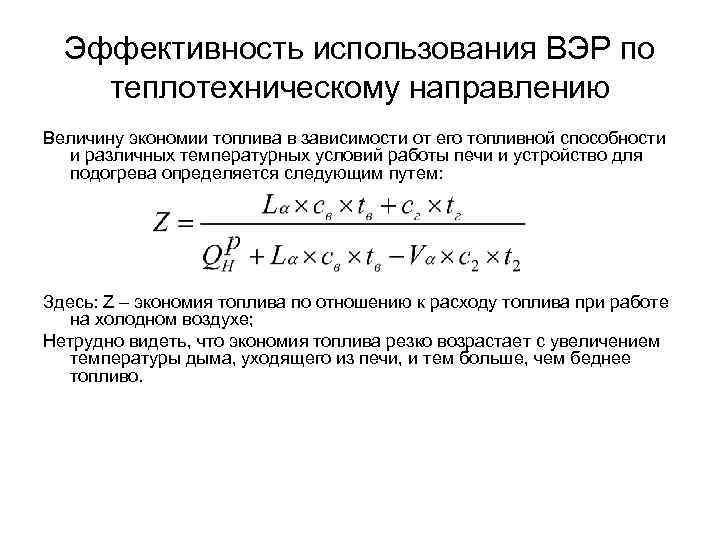

Эффективность использования ВЭР по теплотехническому направлению Величину экономии топлива в зависимости от его топливной способности и различных температурных условий работы печи и устройство для подогрева определяется следующим путем: Здесь: Z – экономия топлива по отношению к расходу топлива при работе на холодном воздухе; Нетрудно видеть, что экономия топлива резко возрастает с увеличением температуры дыма, уходящего из печи, и тем больше, чем беднее топливо.
