Использование стереопар с космических спутников Geo Eye-1 World

Использование стереопар с космических спутников Geo. Eye-1, World. View-1 и Kompsat-2 для построения трехмерных моделей. Италия, Гаэта, 21 -23 сентября 2010

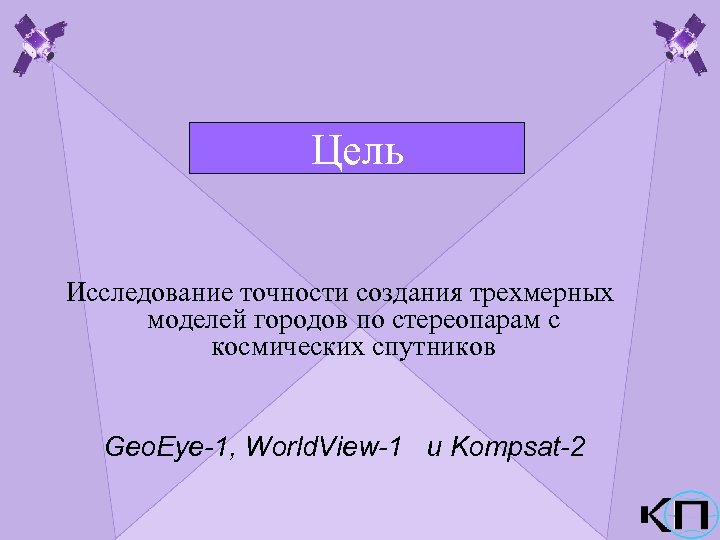

Цель Исследование точности создания трехмерных моделей городов по стереопарам с космических спутников Geo. Eye-1, World. View-1 и Kompsat-2

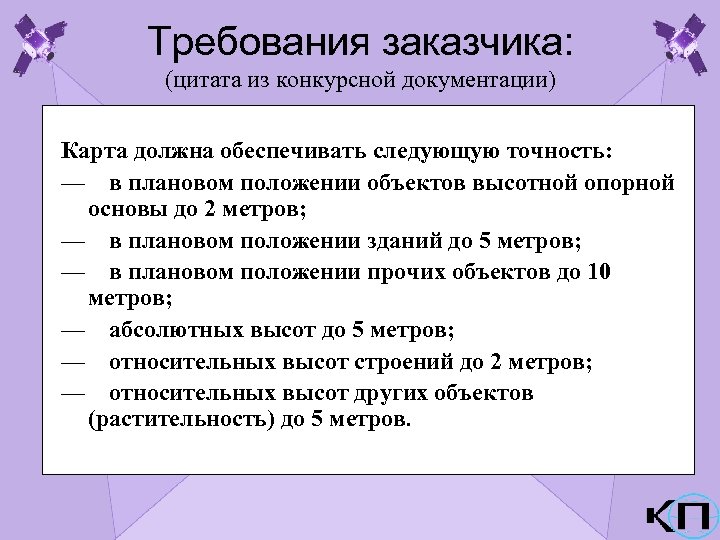

Требования заказчика: (цитата из конкурсной документации) Карта должна обеспечивать следующую точность: — в плановом положении объектов высотной опорной основы до 2 метров; — в плановом положении зданий до 5 метров; — в плановом положении прочих объектов до 10 метров; — абсолютных высот до 5 метров; — относительных высот строений до 2 метров; — относительных высот других объектов (растительность) до 5 метров.

Тестируемые снимки Geo. Eye-1 разрешение – 0, 5 м Угол конвергенции 40 градусов

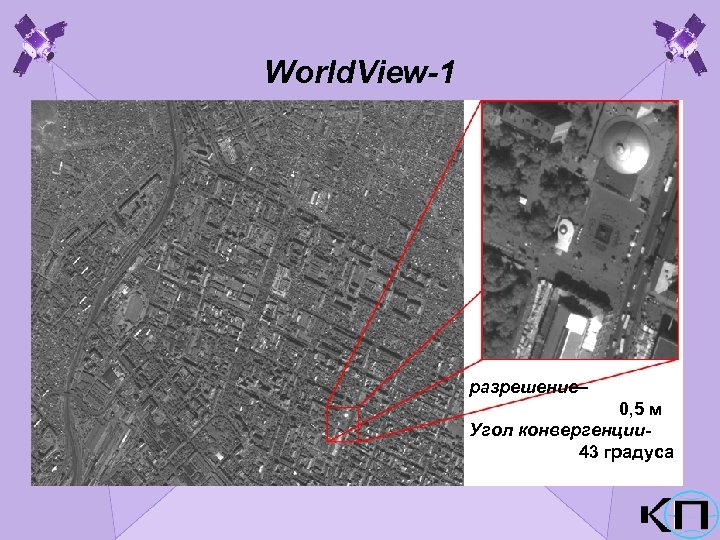

World. View-1 разрешение– 0, 5 м Угол конвергенции 43 градуса

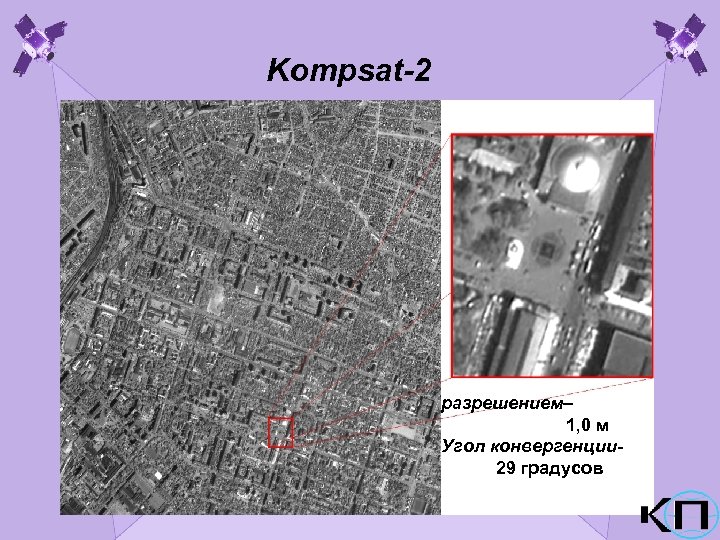

Kompsat-2 разрешением– 1, 0 м Угол конвергенции 29 градусов

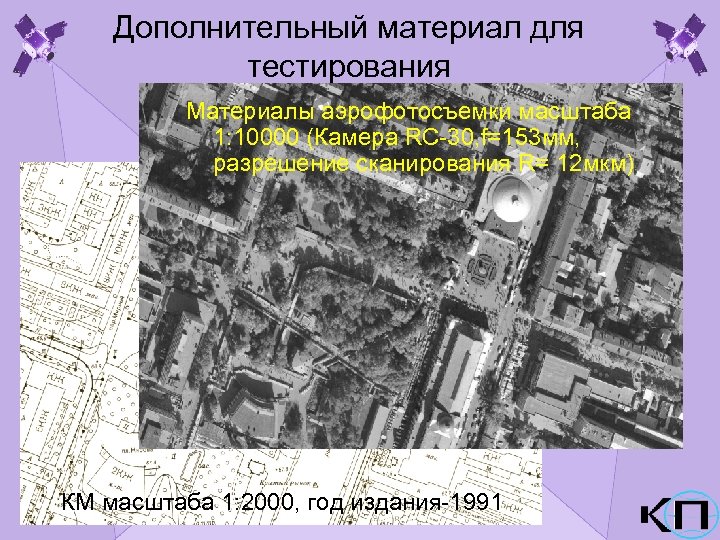

Дополнительный материал для тестирования Материалы аэрофотосъемки масштаба 1: 10000 (Камера RC-30, f=153 мм, разрешение сканирования R= 12 мкм) КМ масштаба 1: 2000, год издания-1991

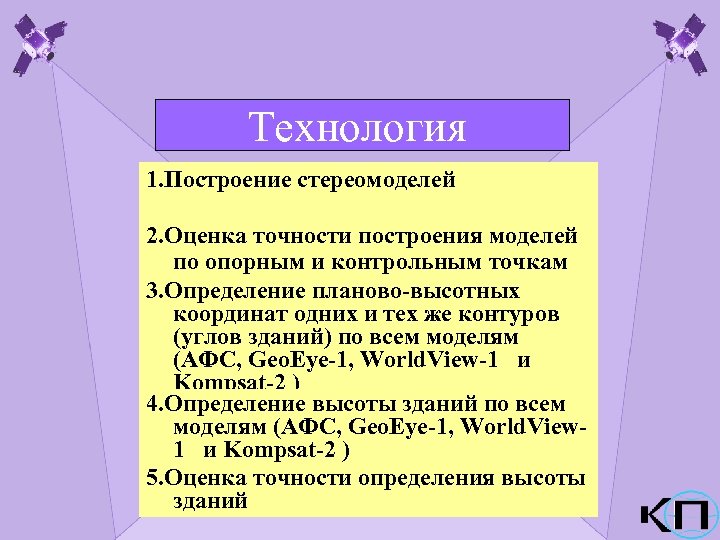

Технология 1. Построение стереомоделей 2. Оценка точности построения моделей по опорным и контрольным точкам 3. Определение планово-высотных координат одних и тех же контуров (углов зданий) по всем моделям (АФС, Geo. Eye-1, World. View-1 и Kompsat-2 ) 4. Определение высоты зданий по всем моделям (АФС, Geo. Eye-1, World. View 1 и Kompsat-2 ) 5. Оценка точности определения высоты зданий

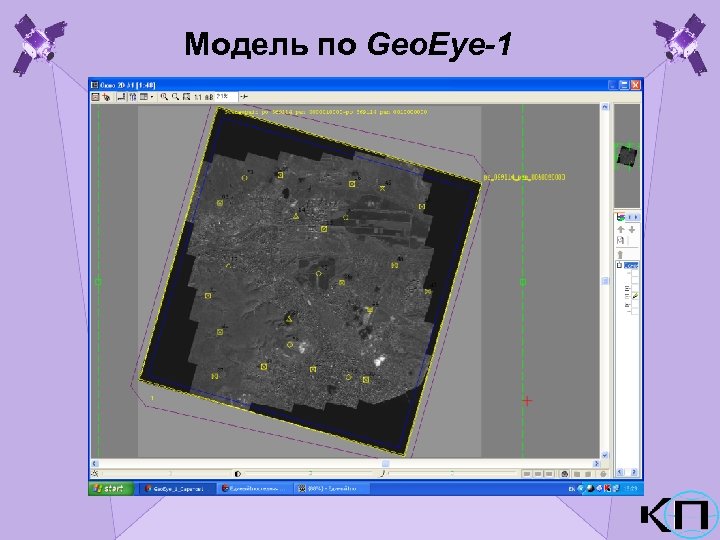

Модель по Geo. Eye-1

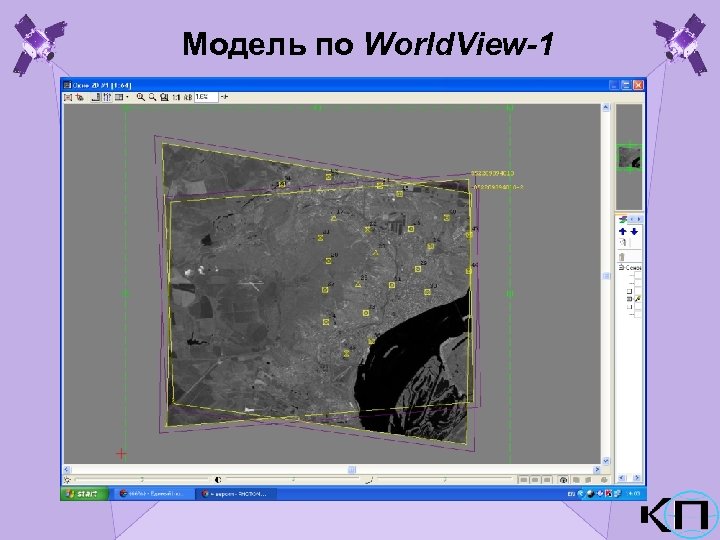

Модель по World. View-1

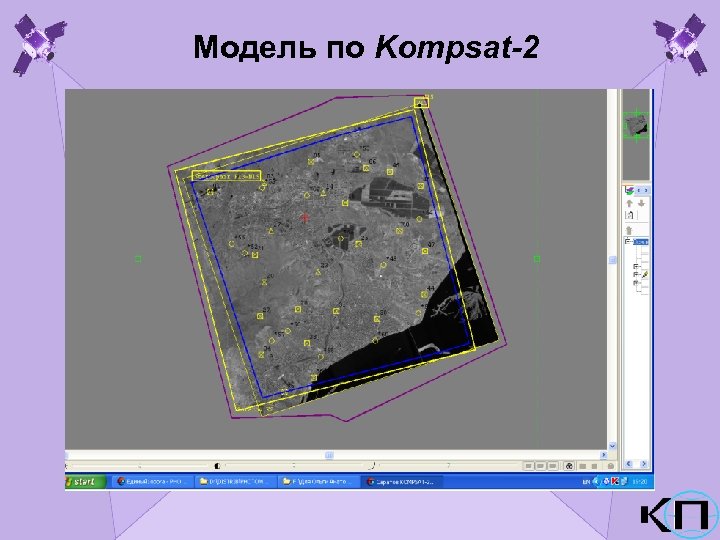

Модель по Kompsat-2

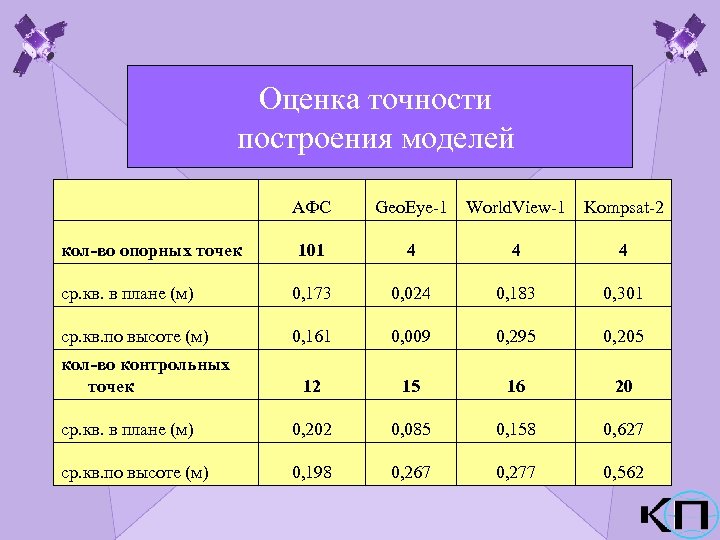

Оценка точности построения моделей АФС Geo. Eye-1 кол-во опорных точек 101 4 4 4 ср. кв. в плане (м) 0, 173 0, 024 0, 183 0, 301 ср. кв. по высоте (м) 0, 161 0, 009 0, 295 0, 205 12 15 16 20 ср. кв. в плане (м) 0, 202 0, 085 0, 158 0, 627 ср. кв. по высоте (м) 0, 198 0, 267 0, 277 0, 562 кол-во контрольных точек World. View-1 Kompsat-2

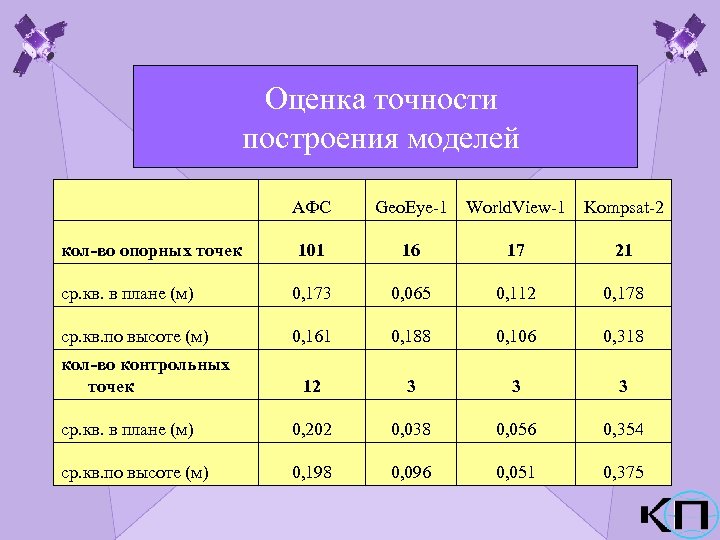

Оценка точности построения моделей АФС Geo. Eye-1 кол-во опорных точек 101 16 17 21 ср. кв. в плане (м) 0, 173 0, 065 0, 112 0, 178 ср. кв. по высоте (м) 0, 161 0, 188 0, 106 0, 318 12 3 3 3 ср. кв. в плане (м) 0, 202 0, 038 0, 056 0, 354 ср. кв. по высоте (м) 0, 198 0, 096 0, 051 0, 375 кол-во контрольных точек World. View-1 Kompsat-2

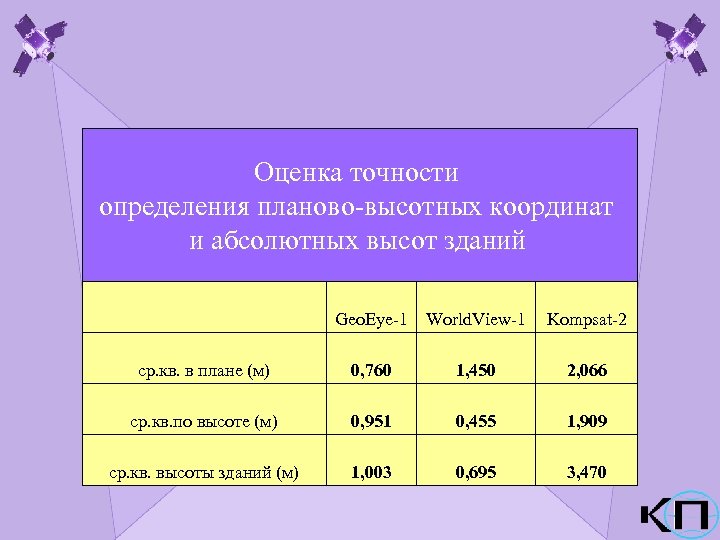

Оценка точности определения планово-высотных координат и абсолютных высот зданий Geo. Eye-1 World. View-1 Kompsat-2 ср. кв. в плане (м) 0, 760 1, 450 2, 066 ср. кв. по высоте (м) 0, 951 0, 455 1, 909 ср. кв. высоты зданий (м) 1, 003 0, 695 3, 470

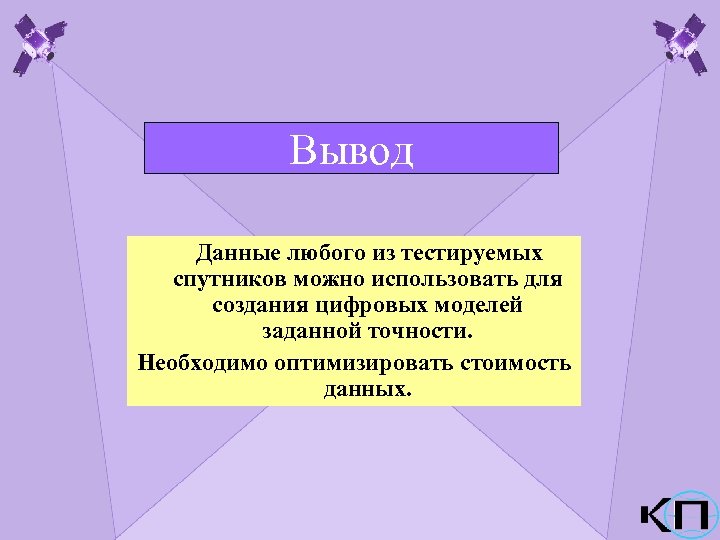

Вывод Данные любого из тестируемых спутников можно использовать для создания цифровых моделей заданной точности. Необходимо оптимизировать стоимость данных.

Спасибо за внимание! Италия, Гаэта, 21 -23 сентября 2010
