Использование лучших мировых практик по безопасной эксплуатации на Балаковской АЭС Афанаскин Данила Юрьевич НС РЦ-2 Балаковской АЭС

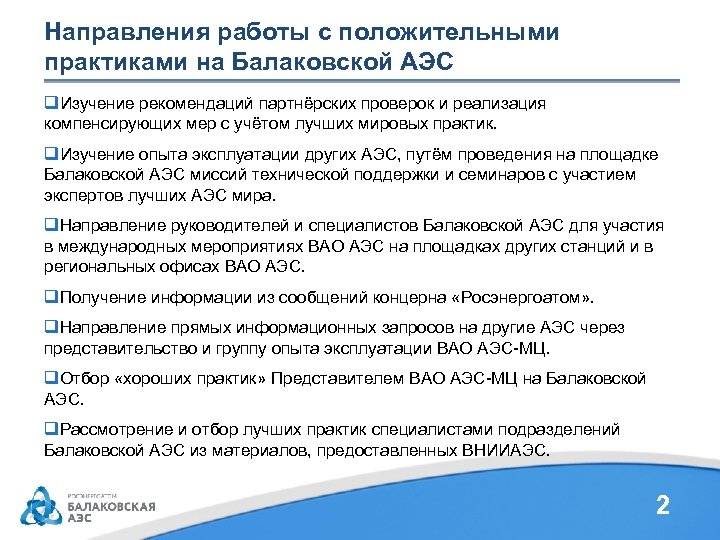

Направления работы с положительными практиками на Балаковской АЭС q. Изучение рекомендаций партнёрских проверок и реализация компенсирующих мер с учётом лучших мировых практик. q. Изучение опыта эксплуатации других АЭС, путём проведения на площадке Балаковской АЭС миссий технической поддержки и семинаров с участием экспертов лучших АЭС мира. q. Направление руководителей и специалистов Балаковской АЭС для участия в международных мероприятиях ВАО АЭС на площадках других станций и в региональных офисах ВАО АЭС. q. Получение информации из сообщений концерна «Росэнергоатом» . q. Направление прямых информационных запросов на другие АЭС через представительство и группу опыта эксплуатации ВАО АЭС-МЦ. q. Отбор «хороших практик» Представителем ВАО АЭС-МЦ на Балаковской АЭС. q. Рассмотрение и отбор лучших практик специалистами подразделений Балаковской АЭС из материалов, предоставленных ВНИИАЭС. 2

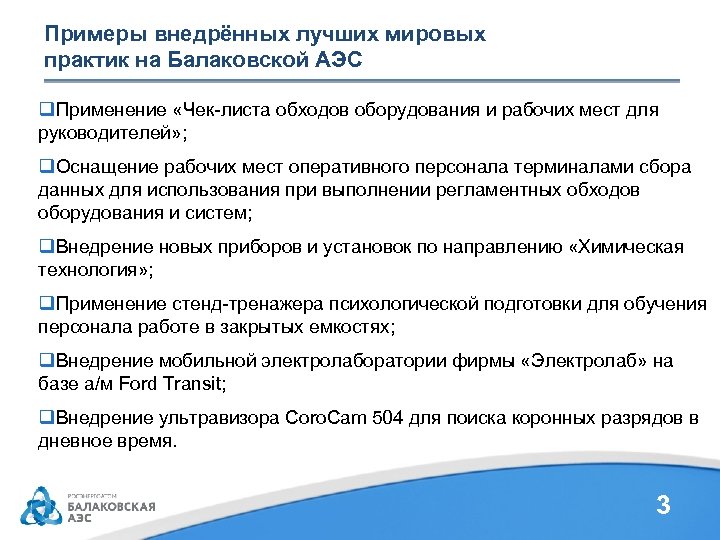

Примеры внедрённых лучших мировых практик на Балаковской АЭС q. Применение «Чек-листа обходов оборудования и рабочих мест для руководителей» ; q. Оснащение рабочих мест оперативного персонала терминалами сбора данных для использования при выполнении регламентных обходов оборудования и систем; q. Внедрение новых приборов и установок по направлению «Химическая технология» ; q. Применение стенд-тренажера психологической подготовки для обучения персонала работе в закрытых емкостях; q. Внедрение мобильной электролаборатории фирмы «Электролаб» на базе а/м Ford Transit; q. Внедрение ультравизора Coro. Cam 504 для поиска коронных разрядов в дневное время. 3

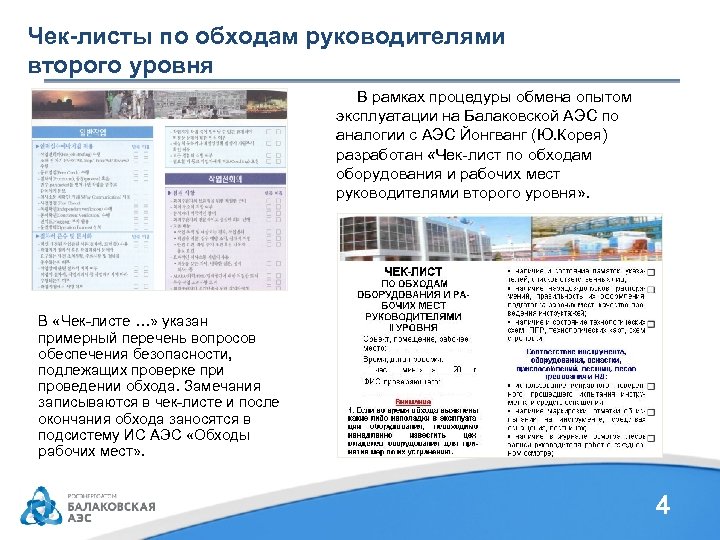

Чек-листы по обходам руководителями второго уровня В рамках процедуры обмена опытом эксплуатации на Балаковской АЭС по аналогии с АЭС Йонгванг (Ю. Корея) разработан «Чек-лист по обходам оборудования и рабочих мест руководителями второго уровня» . В «Чек-листе …» указан примерный перечень вопросов обеспечения безопасности, подлежащих проверке при проведении обхода. Замечания записываются в чек-листе и после окончания обхода заносятся в подсистему ИС АЭС «Обходы рабочих мест» . 4

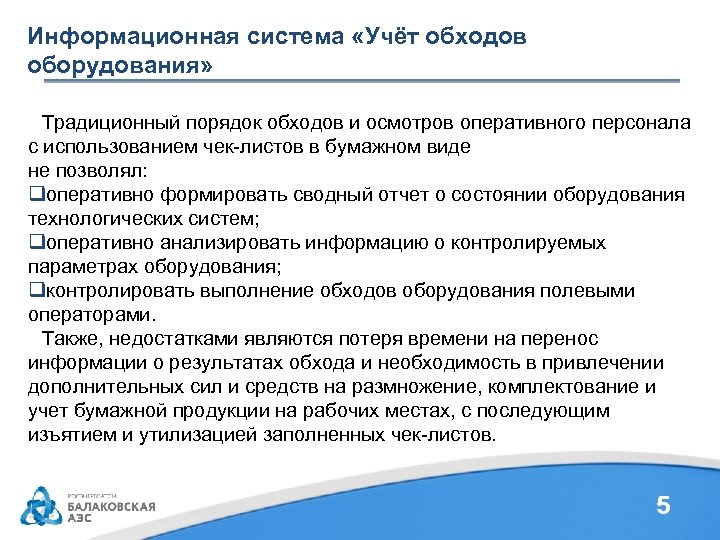

Информационная система «Учёт обходов оборудования» Традиционный порядок обходов и осмотров оперативного персонала с использованием чек-листов в бумажном виде не позволял: qоперативно формировать сводный отчет о состоянии оборудования технологических систем; qоперативно анализировать информацию о контролируемых параметрах оборудования; qконтролировать выполнение обходов оборудования полевыми операторами. Также, недостатками являются потеря времени на перенос информации о результатах обхода и необходимость в привлечении дополнительных сил и средств на размножение, комплектование и учет бумажной продукции на рабочих местах, с последующим изъятием и утилизацией заполненных чек-листов. 5

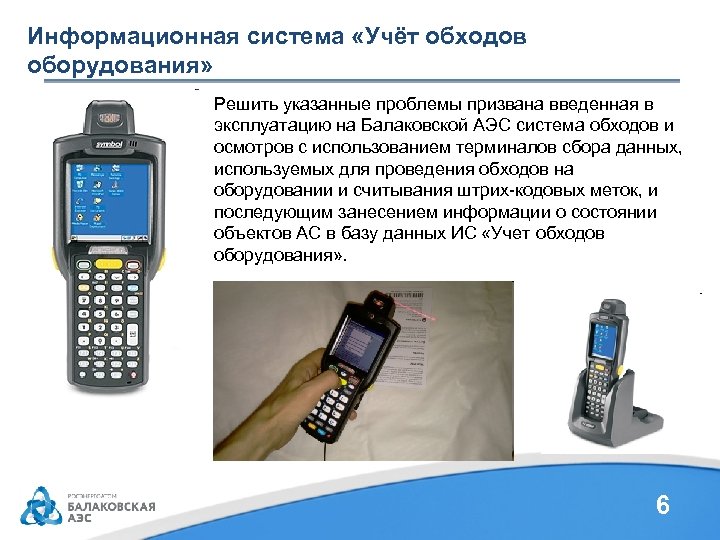

Информационная система «Учёт обходов оборудования» Решить указанные проблемы призвана введенная в эксплуатацию на Балаковской АЭС система обходов и осмотров с использованием терминалов сбора данных, используемых для проведения обходов на оборудовании и считывания штрих-кодовых меток, и последующим занесением информации о состоянии объектов АС в базу данных ИС «Учет обходов оборудования» . 6
Информационная система «Учёт обходов оборудования» Назначение: Информационное сопровождение процессов проведения обходов оборудования с использованием наладонных компьютеров со сканерами штрих-кодов - терминалов сбора данных. Задачи: • Обеспечение выполнения визуального контроля параметров технологического оборудования • Оперативное предоставление информации о выполненных обходах оборудования • Фиксирование присутствия обходчика в точке осмотра 7

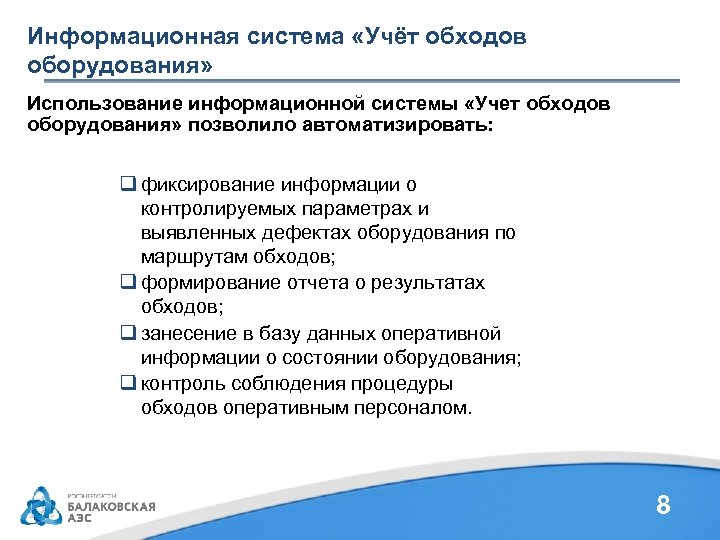

Информационная система «Учёт обходов оборудования» Использование информационной системы «Учет обходов оборудования» позволило автоматизировать: q фиксирование информации о контролируемых параметрах и выявленных дефектах оборудования по маршрутам обходов; q формирование отчета о результатах обходов; q занесение в базу данных оперативной информации о состоянии оборудования; q контроль соблюдения процедуры обходов оперативным персоналом. 8

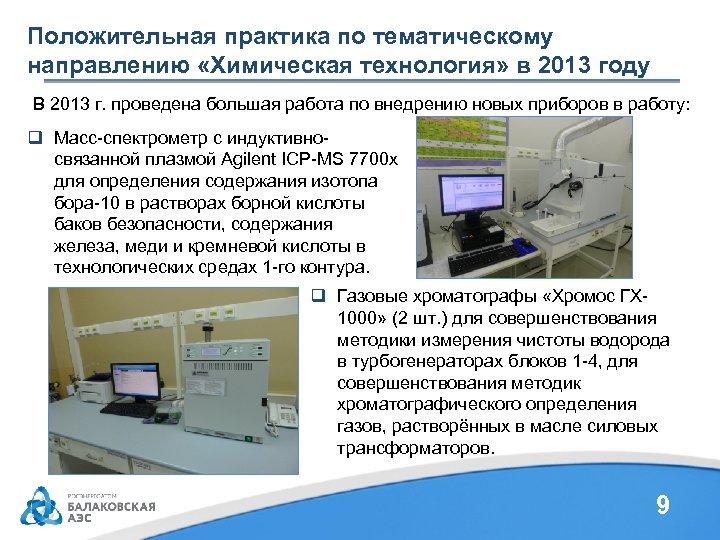

Положительная практика по тематическому направлению «Химическая технология» в 2013 году В 2013 г. проведена большая работа по внедрению новых приборов в работу: q Масс-спектрометр с индуктивносвязанной плазмой Agilent ICP-MS 7700 x для определения содержания изотопа бора-10 в растворах борной кислоты баков безопасности, содержания железа, меди и кремневой кислоты в технологических средах 1 -го контура. q Газовые хроматографы «Хромос ГХ 1000» (2 шт. ) для совершенствования методики измерения чистоты водорода в турбогенераторах блоков 1 -4, для совершенствования методик хроматографического определения газов, растворённых в масле силовых трансформаторов. 9
Положительная практика по тематическому направлению «Химическая технология» в 2013 году Мillipore Milli-Q для получения глубоко очищенной воды для хроматографии и приборов по определению железа и меди и оптимизации условий труда лаборантов. Автоматическая установка оптимизирует условия труда лаборантов приготовлении растворов и реактивов. 10

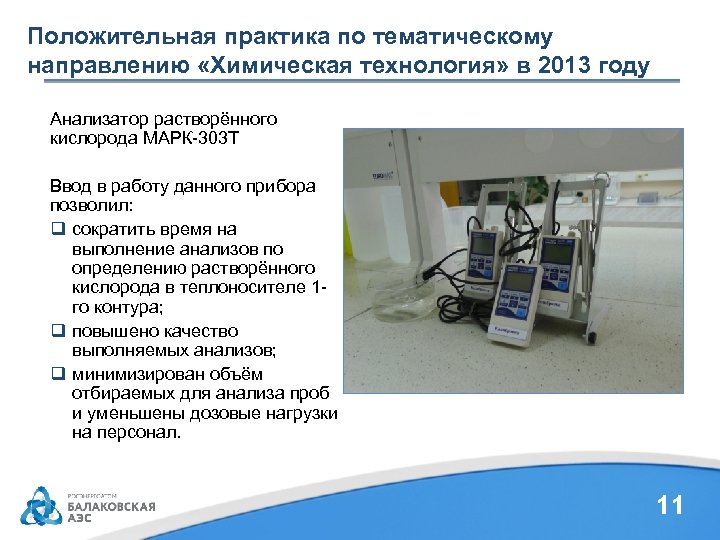

Положительная практика по тематическому направлению «Химическая технология» в 2013 году Анализатор растворённого кислорода МАРК-303 Т Ввод в работу данного прибора позволил: q сократить время на выполнение анализов по определению растворённого кислорода в теплоносителе 1 го контура; q повышено качество выполняемых анализов; q минимизирован объём отбираемых для анализа проб и уменьшены дозовые нагрузки на персонал. 11
Положительная практика по тематическому направлению «Химическая технология» в 2013 году Вентилирующая камера «Хpert-4» для установки отдельных аналитических весов для взвешивания едких и ядовитых веществ в соответствии с требованиями п. 15. 2. 35 «Правил охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП Концерн «Росэнергоатом» СТО 1. 1. 1. 02. 001. 0673 -2006 и обеспечения безопасных условий труда. 12

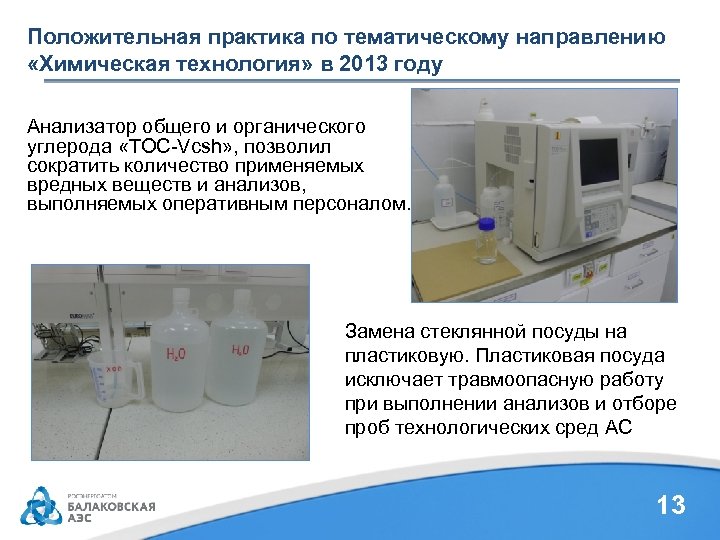

Положительная практика по тематическому направлению «Химическая технология» в 2013 году Анализатор общего и органического углерода «ТОС-Vcsh» , позволил сократить количество применяемых вредных веществ и анализов, выполняемых оперативным персоналом. Замена стеклянной посуды на пластиковую. Пластиковая посуда исключает травмоопасную работу при выполнении анализов и отборе проб технологических сред АС 13

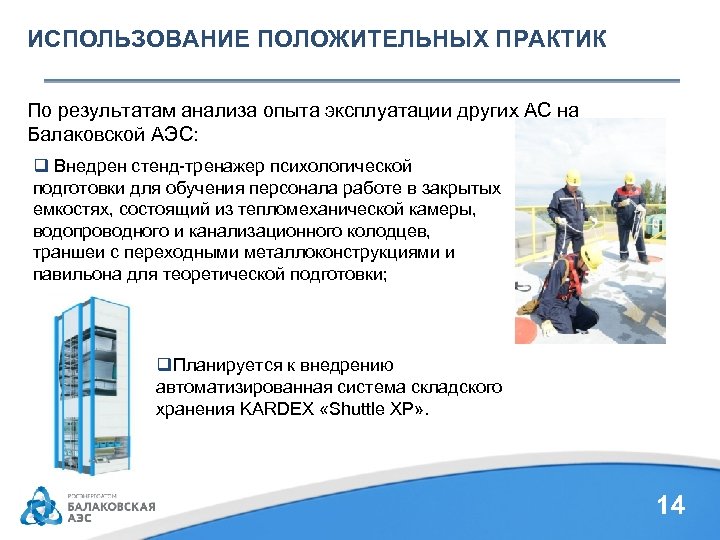

ИСПОЛЬЗОВАНИЕ ПОЛОЖИТЕЛЬНЫХ ПРАКТИК По результатам анализа опыта эксплуатации других АС на Балаковской АЭС: q Внедрен стенд-тренажер психологической подготовки для обучения персонала работе в закрытых емкостях, состоящий из тепломеханической камеры, водопроводного и канализационного колодцев, траншеи с переходными металлоконструкциями и павильона для теоретической подготовки; q. Планируется к внедрению автоматизированная система складского хранения KARDEX «Shuttle XP» . 14

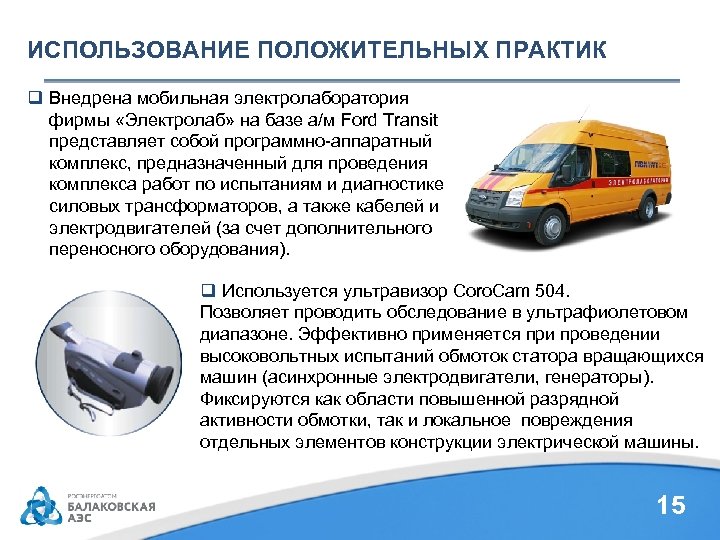

ИСПОЛЬЗОВАНИЕ ПОЛОЖИТЕЛЬНЫХ ПРАКТИК q Внедрена мобильная электролаборатория фирмы «Электролаб» на базе а/м Ford Transit представляет собой программно-аппаратный комплекс, предназначенный для проведения комплекса работ по испытаниям и диагностике силовых трансформаторов, а также кабелей и электродвигателей (за счет дополнительного переносного оборудования). q Используется ультравизор Coro. Cam 504. Позволяет проводить обследование в ультрафиолетовом диапазоне. Эффективно применяется при проведении высоковольтных испытаний обмоток статора вращающихся машин (асинхронные электродвигатели, генераторы). Фиксируются как области повышенной разрядной активности обмотки, так и локальное повреждения отдельных элементов конструкции электрической машины. 15

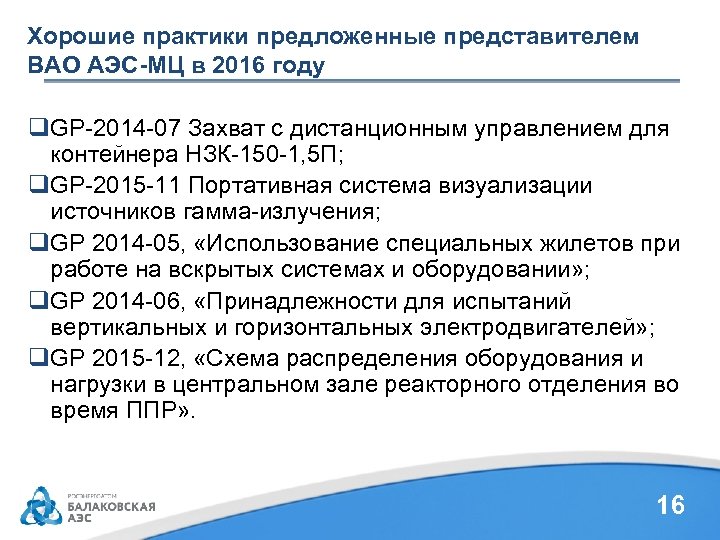

Хорошие практики предложенные представителем ВАО АЭС-МЦ в 2016 году q. GP-2014 -07 Захват с дистанционным управлением для контейнера НЗК-150 -1, 5 П; q. GP-2015 -11 Портативная система визуализации источников гамма-излучения; q. GP 2014 -05, «Использование специальных жилетов при работе на вскрытых системах и оборудовании» ; q. GP 2014 -06, «Принадлежности для испытаний вертикальных и горизонтальных электродвигателей» ; q. GP 2015 -12, «Схема распределения оборудования и нагрузки в центральном зале реакторного отделения во время ППР» . 16

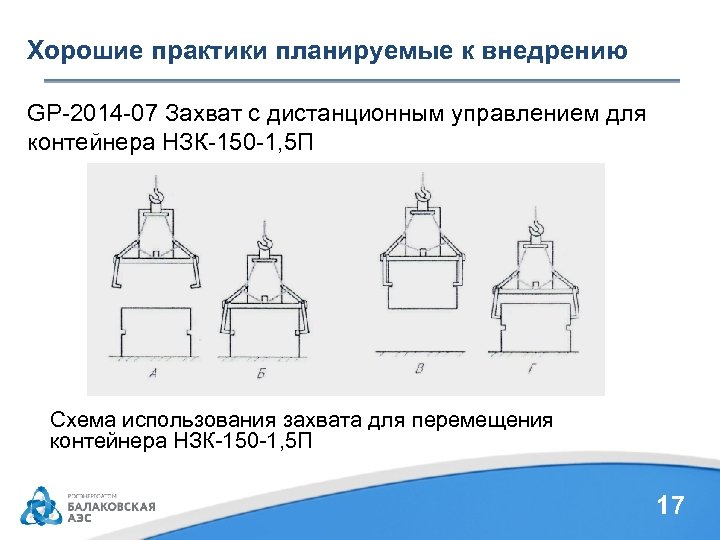

Хорошие практики планируемые к внедрению GP-2014 -07 Захват с дистанционным управлением для контейнера НЗК-150 -1, 5 П Схема использования захвата для перемещения контейнера НЗК-150 -1, 5 П 17

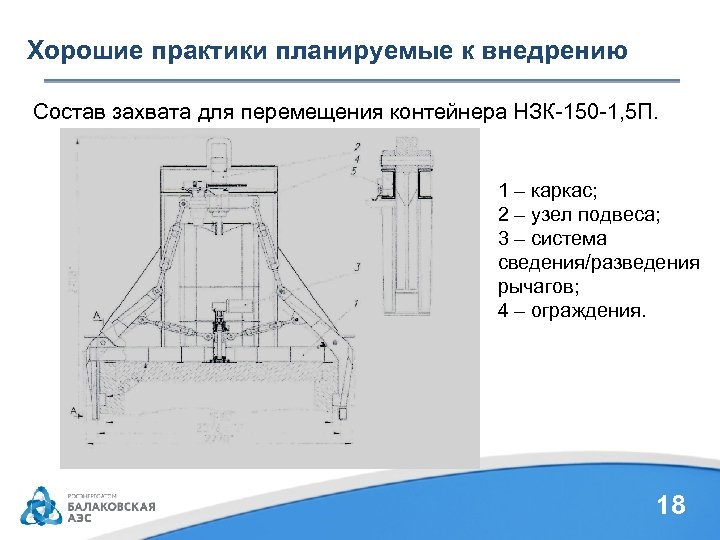

Хорошие практики планируемые к внедрению Состав захвата для перемещения контейнера НЗК-150 -1, 5 П. 1 – каркас; 2 – узел подвеса; 3 – система сведения/разведения рычагов; 4 – ограждения. 18

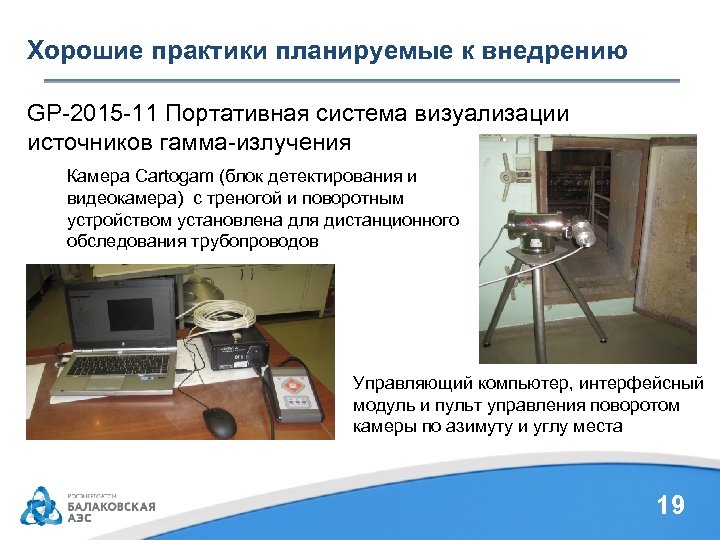

Хорошие практики планируемые к внедрению GP-2015 -11 Портативная система визуализации источников гамма-излучения Камера Cartogam (блок детектирования и видеокамера) с треногой и поворотным устройством установлена для дистанционного обследования трубопроводов Управляющий компьютер, интерфейсный модуль и пульт управления поворотом камеры по азимуту и углу места 19

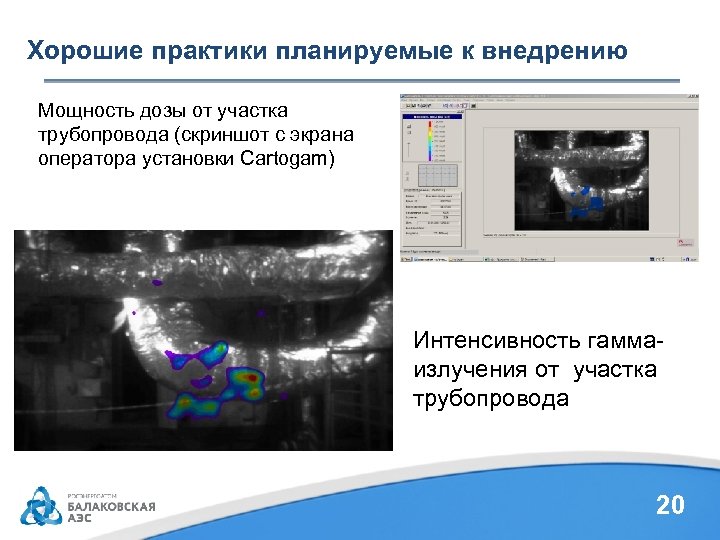

Хорошие практики планируемые к внедрению Мощность дозы от участка трубопровода (скриншот с экрана оператора установки Сartogam) Интенсивность гаммаизлучения от участка трубопровода 20

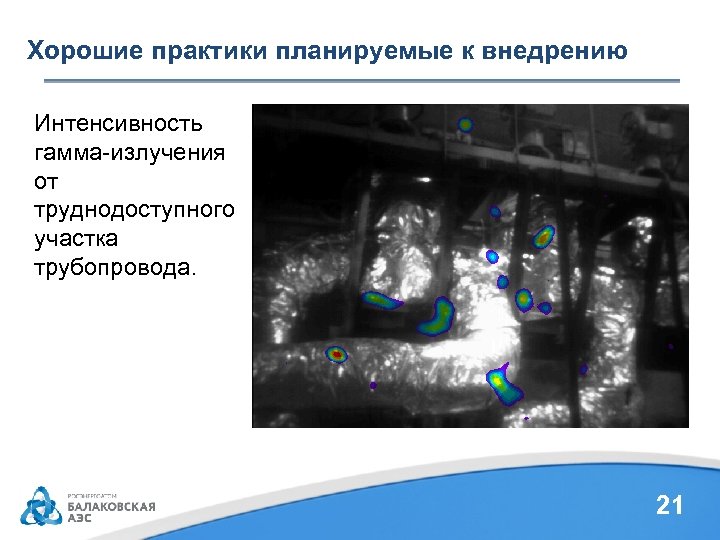

Хорошие практики планируемые к внедрению Интенсивность гамма-излучения от труднодоступного участка трубопровода. 21

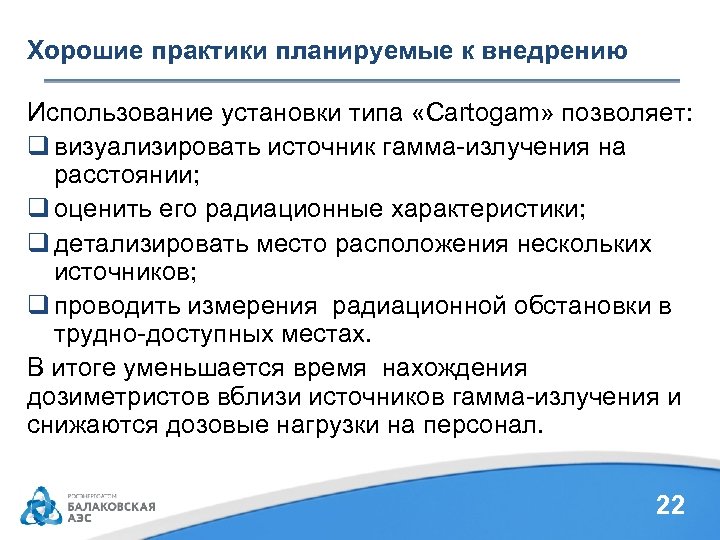

Хорошие практики планируемые к внедрению Использование установки типа «Cartogam» позволяет: q визуализировать источник гамма-излучения на расстоянии; q оценить его радиационные характеристики; q детализировать место расположения нескольких источников; q проводить измерения радиационной обстановки в трудно-доступных местах. В итоге уменьшается время нахождения дозиметристов вблизи источников гамма-излучения и снижаются дозовые нагрузки на персонал. 22

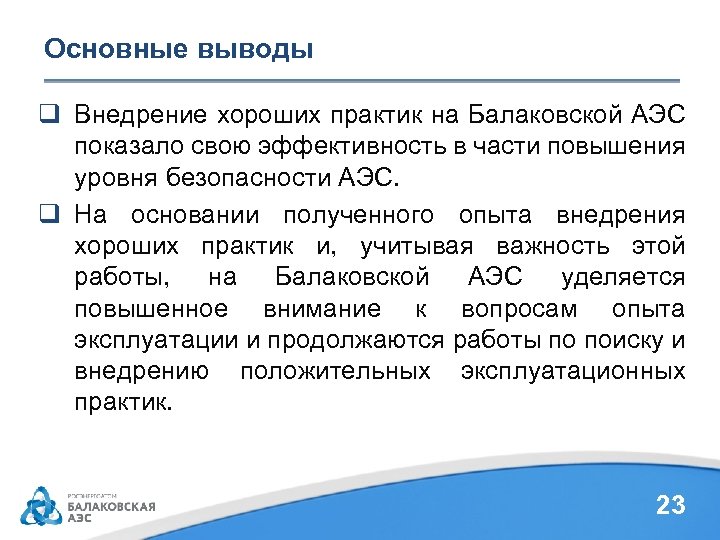

Основные выводы q Внедрение хороших практик на Балаковской АЭС показало свою эффективность в части повышения уровня безопасности АЭС. q На основании полученного опыта внедрения хороших практик и, учитывая важность этой работы, на Балаковской АЭС уделяется повышенное внимание к вопросам опыта эксплуатации и продолжаются работы по поиску и внедрению положительных эксплуатационных практик. 23
Благодарю за внимание! Заключительный слайд 24
