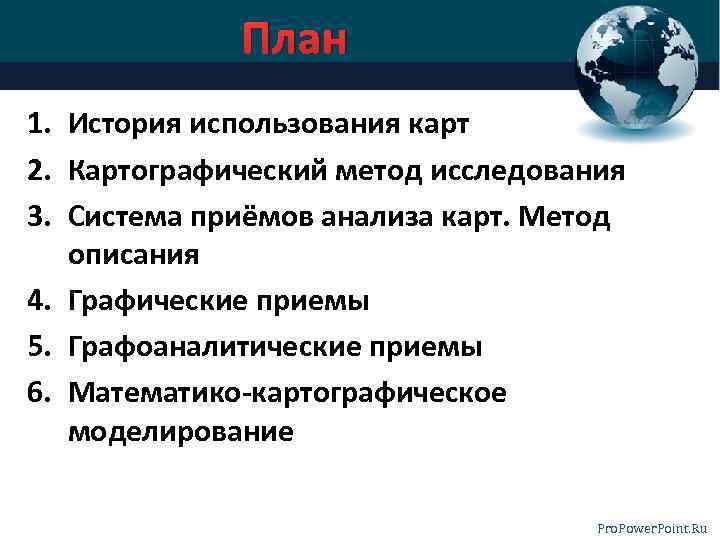

План 1. История использования карт 2. Картографический метод исследования 3. Система приёмов анализа карт. Метод описания 4. Графические приемы 5. Графоаналитические приемы 6. Математико картографическое моделирование Pro. Power. Point. Ru

1. История использования карт ИСПОЛЬЗОВАНИЕ КАРТ – раздел картографии, в котором изучаются проблемы применения картографических произведений в различных сферах научной, практической, культурно просветительской, учебной деятельности, разрабатываются приемы и способы работы с ними, оценивается надежность и эффективность получаемых результатов. Pro. Power. Point. Ru

ДРЕВНЕЙШИЕ КАРТОПОДОБНЫЕ ИЗОБРАЖЕНИЯ Рисунок на бивне мамонта, около 8 тыс. лет до н. э. Найден у села Межиричи (Каневский район Киевской области) на берегу р. Рось, притока Днепра. Карта на многотонном каменном монолите найдена на юге Иордании. Датируется 4 -5 тыс. лет до н. э. Масштаб ~ 1: 16 000. Узкие бороздки – дороги. Круглые ямки – поселения Pro. Power. Point. Ru

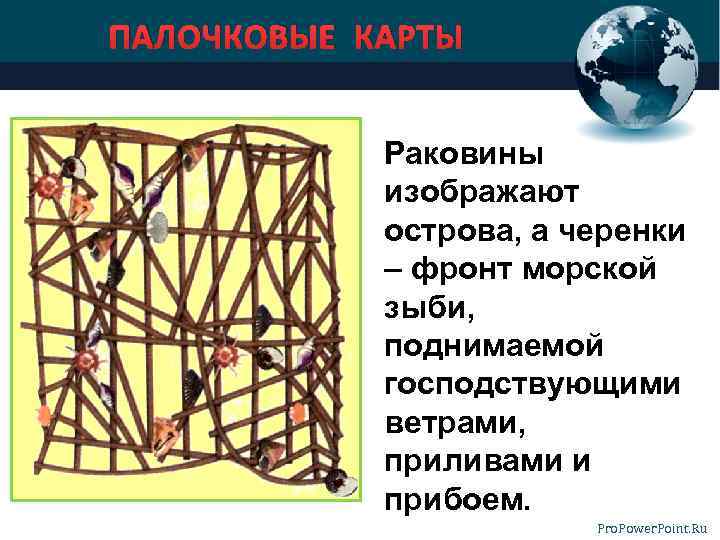

ПАЛОЧКОВЫЕ КАРТЫ Раковины изображают острова, а черенки – фронт морской зыби, поднимаемой господствующими ветрами, приливами и прибоем. Pro. Power. Point. Ru

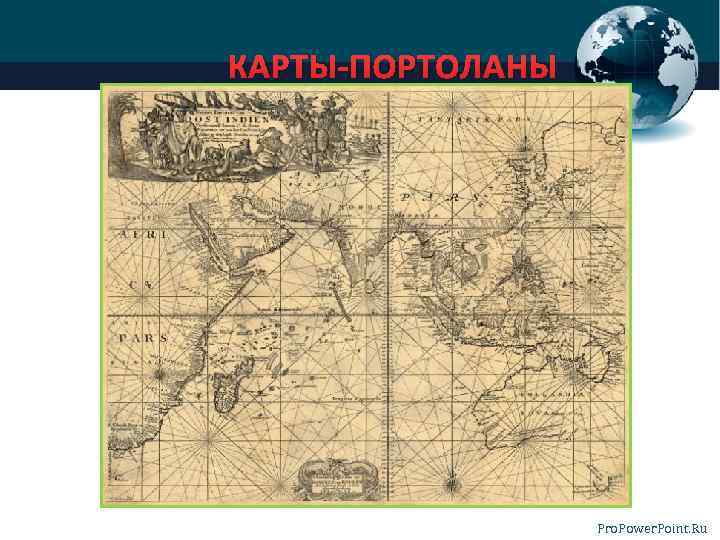

КАРТЫ ПОРТОЛАНЫ Pro. Power. Point. Ru

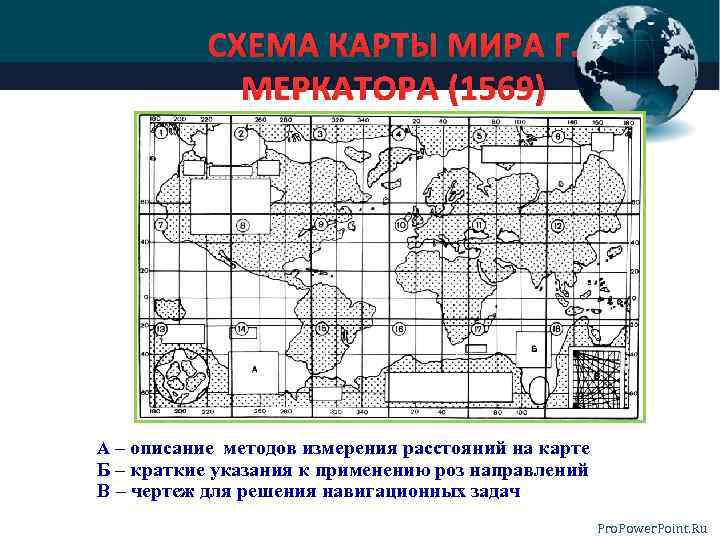

СХЕМА КАРТЫ МИРА Г. МЕРКАТОРА (1569) А – описание методов измерения расстояний на карте Б – краткие указания к применению роз направлений В – чертеж для решения навигационных задач Pro. Power. Point. Ru

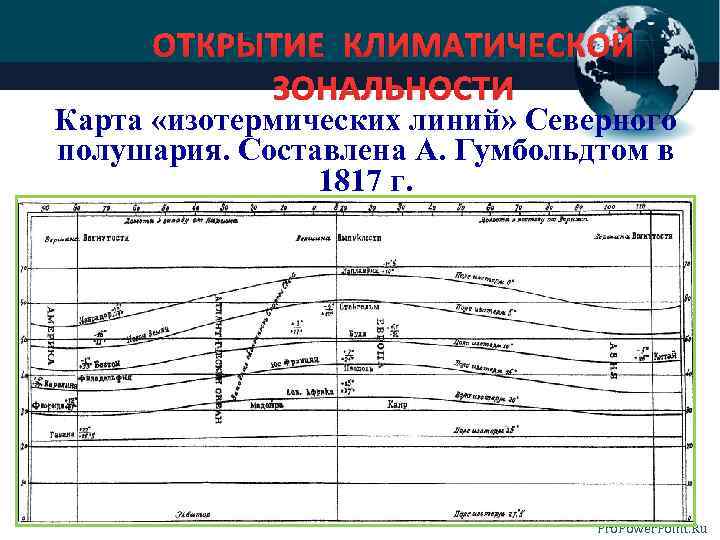

ОТКРЫТИЕ КЛИМАТИЧЕСКОЙ ЗОНАЛЬНОСТИ Карта «изотермических линий» Северного полушария. Составлена А. Гумбольдтом в 1817 г. Pro. Power. Point. Ru

ОТКРЫТИЕ ПРИРОДНОЙ ЗОНАЛЬНОСТИ Карта «Почвенные зоны Северного полушария» . Составлена В. В. Докучаевым в 1899 г. Концентрически расположены почвенные зоны: • Бореальная • Лесная • Степная черноземная • Аэральная (полупустынная) • Латеритная Pro. Power. Point. Ru

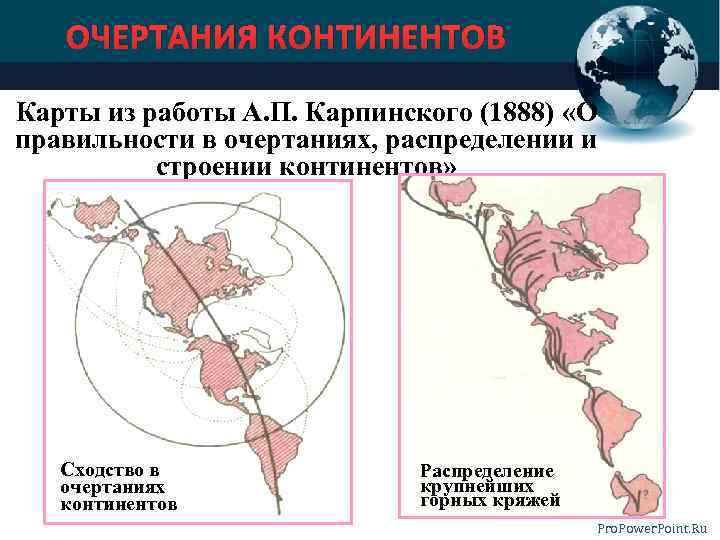

ОЧЕРТАНИЯ КОНТИНЕНТОВ Карты из работы А. П. Карпинского (1888) «О правильности в очертаниях, распределении и строении континентов» Сходство в очертаниях континентов Распределение крупнейших горных кряжей Pro. Power. Point. Ru

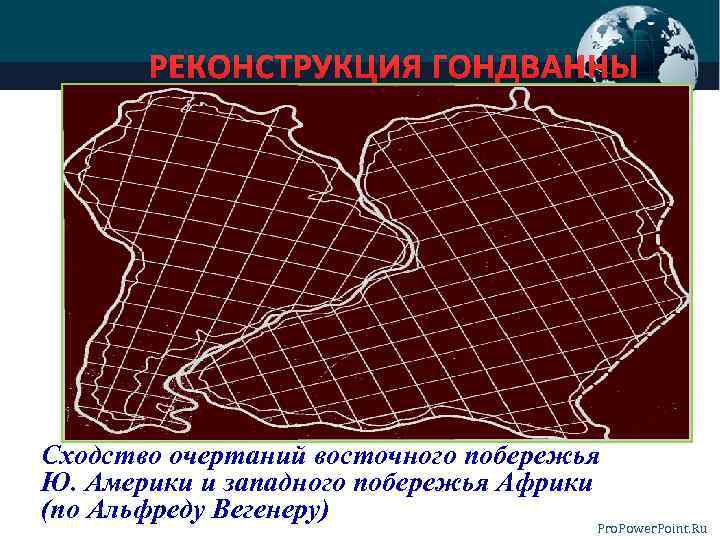

РЕКОНСТРУКЦИЯ ГОНДВАННЫ Сходство очертаний восточного побережья Ю. Америки и западного побережья Африки (по Альфреду Вегенеру) Pro. Power. Point. Ru

РЕКОНСТРУКЦИЯ ГОНДВАННЫ По П. С. Воронову, 1968 Pro. Power. Point. Ru

2. Картографический метод исследования метод научного познания, основанный на использовании карт как моделей изучаемого объекта и промежуточного звена между объектом и исследователем. Pro. Power. Point. Ru

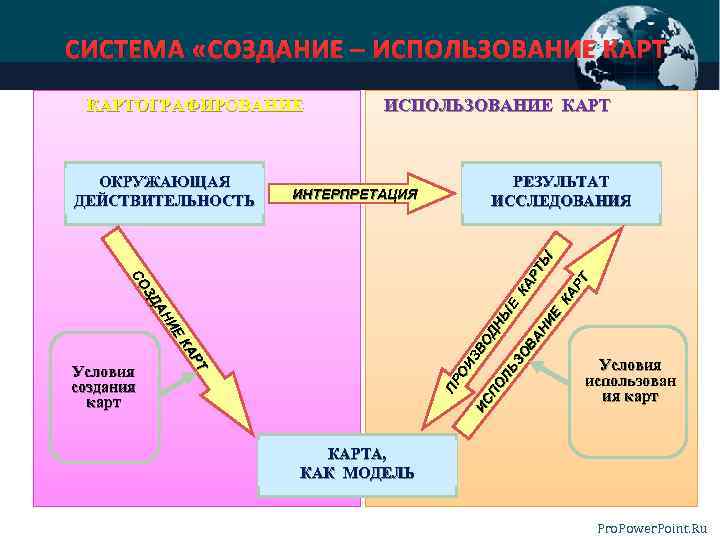

СИСТЕМА «СОЗДАНИЕ – ИСПОЛЬЗОВАНИЕ КАРТОГРАФИРОВАНИЕ ИНТЕРПРЕТАЦИЯ ИЕ И АН ДА ЗД СО СО РТ Р КА Условия создания карт РЕЗУЛЬТАТ ИССЛЕДОВАНИЯ ПР ОИ ЗВ ИС ОД ПО НЫ ЛЬ Е ЗО КА ВА РТ НИ Ы Е КА РТ ОКРУЖАЮЩАЯ ДЕЙСТВИТЕЛЬНОСТЬ ИСПОЛЬЗОВАНИЕ КАРТ Условия использован ия карт КАРТА, КАК МОДЕЛЬ Pro. Power. Point. Ru

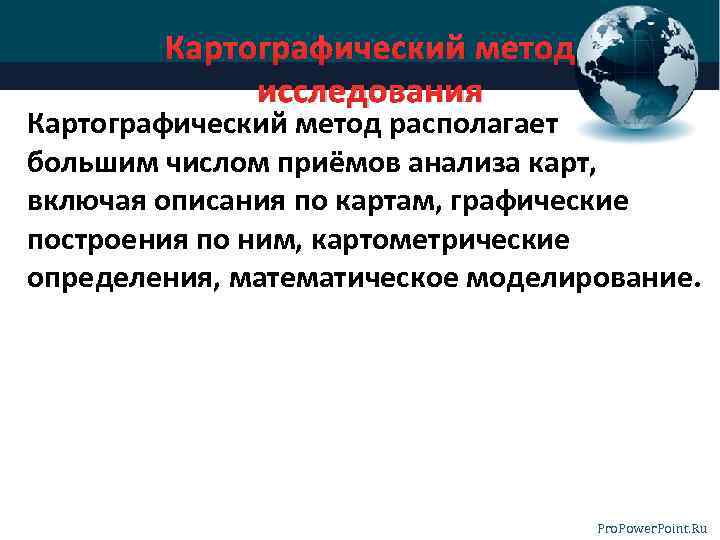

Картографический метод исследования Картографический метод располагает большим числом приёмов анализа карт, включая описания по картам, графические построения по ним, картометрические определения, математическое моделирование. Pro. Power. Point. Ru

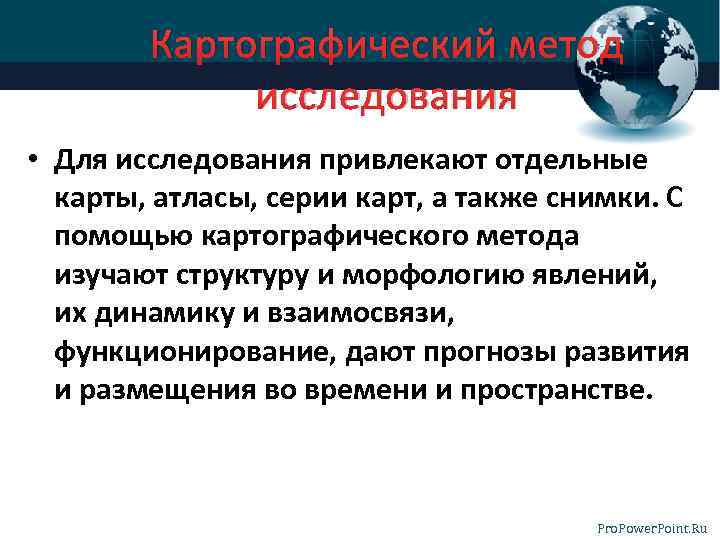

Картографический метод исследования • Для исследования привлекают отдельные карты, атласы, серии карт, а также снимки. С помощью картографического метода изучают структуру и морфологию явлений, их динамику и взаимосвязи, функционирование, дают прогнозы развития и размещения во времени и пространстве. Pro. Power. Point. Ru

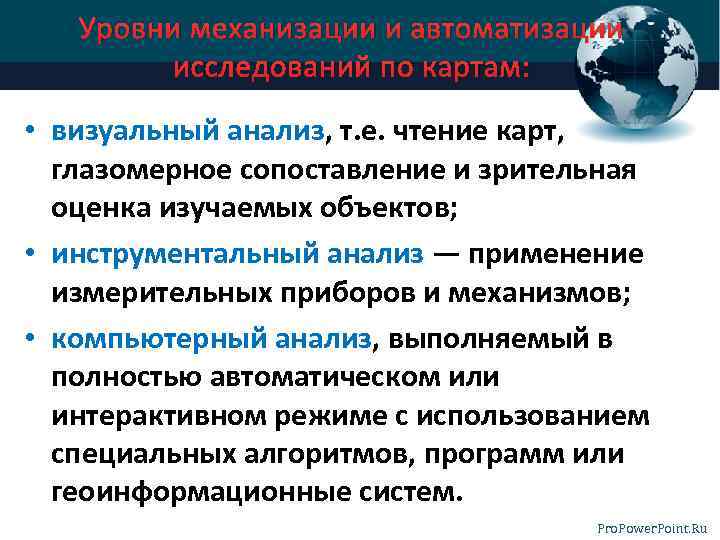

Уровни механизации и автоматизации исследований по картам: • визуальный анализ, т. е. чтение карт, глазомерное сопоставление и зрительная оценка изучаемых объектов; • инструментальный анализ — применение измерительных приборов и механизмов; • компьютерный анализ, выполняемый в полностью автоматическом или интерактивном режиме с использованием специальных алгоритмов, программ или геоинформационные систем. Pro. Power. Point. Ru

1. 2. 3. 4. 3. Система приёмов анализа карт. Метод описания Описания Графические приемы Графоаналитические приемы Математико картографическое моделирование Pro. Power. Point. Ru

Метод описания • Цель: выявить изучаемые явления, особенности их размещения и взаимосвязи. Описания могут быть: • общими комплексными (таковы, например, общегеографические описания). • поэлементными (скажем, описание только карстового рельефа). Pro. Power. Point. Ru

4. Графические приемы • включают построение по картам всевоз можных профилей, разрезов, графиков, диаграмм, блок диаграмм и иных двух и трехмерных графических моделей. Pro. Power. Point. Ru

Виды графические построения • профиль по заданному на карте направлению • вертикальный разрез, • временной разрез • само картографическое изображение • фронтальное изображение, • блок диаграмма Pro. Power. Point. Ru

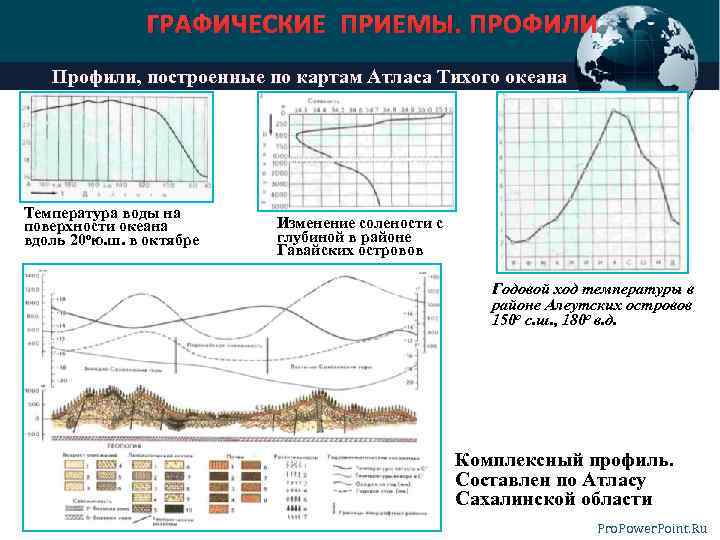

ГРАФИЧЕСКИЕ ПРИЕМЫ. ПРОФИЛИ Профили, построенные по картам Атласа Тихого океана Температура воды на поверхности океана вдоль 20 ою. ш. в октябре Изменение солености с глубиной в районе Гавайских островов Годовой ход температуры в районе Алеутских островов 150 о с. ш. , 180 о в. д. Комплексный профиль. Составлен по Атласу Сахалинской области Pro. Power. Point. Ru

ГРАФИЧЕСКИЕ ПРИЕМЫ. СЕЧЕНИЯ Скорости ветра над Тихим океаном по меридиану 180 о в. д. по сезонам Температура над Тихим океаном в ноябре. Сечение по меридиану 180 о в. д. Облачность над Тихим океаном в течение года. Сечение по меридиану 180 о в. д. Pro. Power. Point. Ru

БЛОК ДИАГРАММЫ Сатино Вертикальный масштаб блок-диаграммы, обычно преувеличивают в 2 – 3 раза. Pro. Power. Point. Ru

БЛОК ДИАГРАММЫ Аксонометри ческая блокдиаграмма Блокдиаграммы с одной и двумя точками перспективы «Профильная блок -диаграмма» Pro. Power. Point. Ru

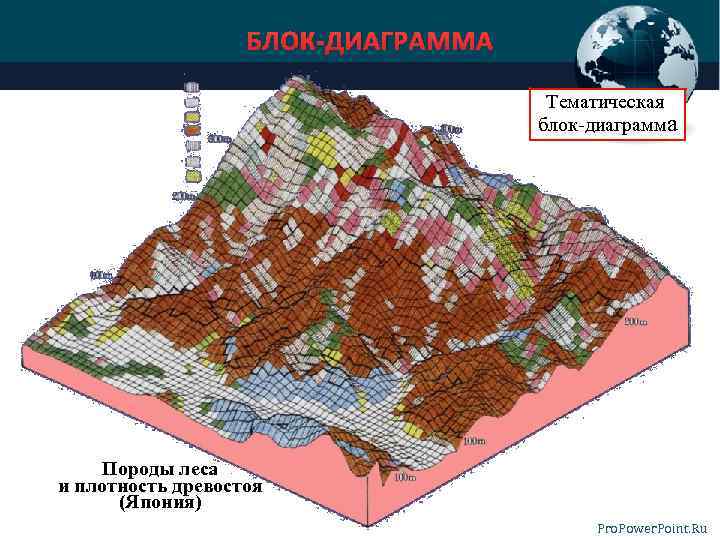

БЛОК ДИАГРАММА Тематическая блок-диаграмма Породы леса и плотность древостоя (Япония) Pro. Power. Point. Ru

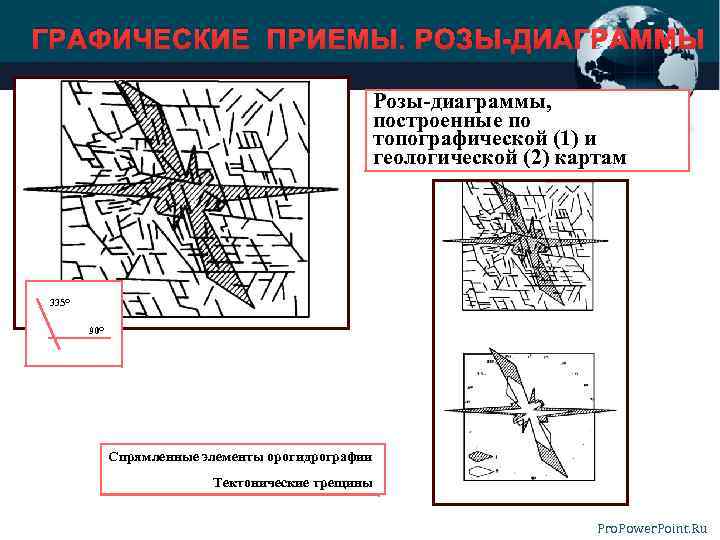

ГРАФИЧЕСКИЕ ПРИЕМЫ. РОЗЫ-ДИАГРАММЫ Розы-диаграммы, построенные по топографической (1) и геологической (2) картам 335 О 90 О Спрямленные элементы орогидрографии Тектонические трещины Pro. Power. Point. Ru

5. Графоаналитические приемы • — картометрия и морфометрия — предназначены для измерения и исчисления по картам показателей размеров, формы и структуры объектов. Эти приемы наиболее обстоятельно разработаны в картографическом методе исследования. Pro. Power. Point. Ru

КАРТОМЕТРИЯ Картометрия – непосредственные измерения по картам Возможны измерения следующих величин: • φ, λ, X, Y - географические и прямоугольные координаты • d, l - длины прямых и извилистых линий, расстояния • P – площади • V – объемы • α, β, i – вертикальные и горизонтальные углы, угловые величины Pro. Power. Point. Ru

Pro. Power. Point. Ru

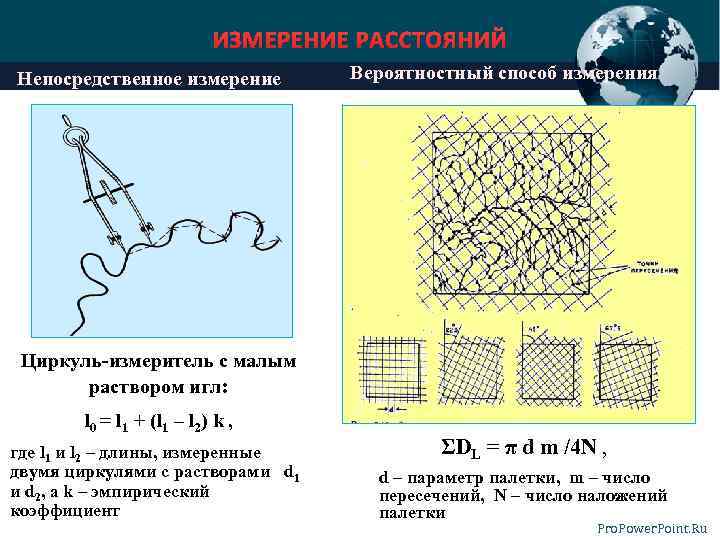

ИЗМЕРЕНИЕ РАССТОЯНИЙ Непосредственное измерение Вероятностный способ измерения Циркуль-измеритель с малым раствором игл: l 0 = l 1 + (l 1 – l 2) k , где l 1 и l 2 – длины, измеренные двумя циркулями с растворами d 1 и d 2, а k – эмпирический коэффициент ΣDL = π d m /4 N , d – параметр палетки, m – число пересечений, N – число наложений палетки Pro. Power. Point. Ru

ИЗМЕРЕНИЕ ПЛОЩАДЕЙ Палетки для измерения площадей Формулы для подсчета площадей: а, в б г P = a 2 n P = d Σl P = 0, 866 R 2 n Pro. Power. Point. Ru

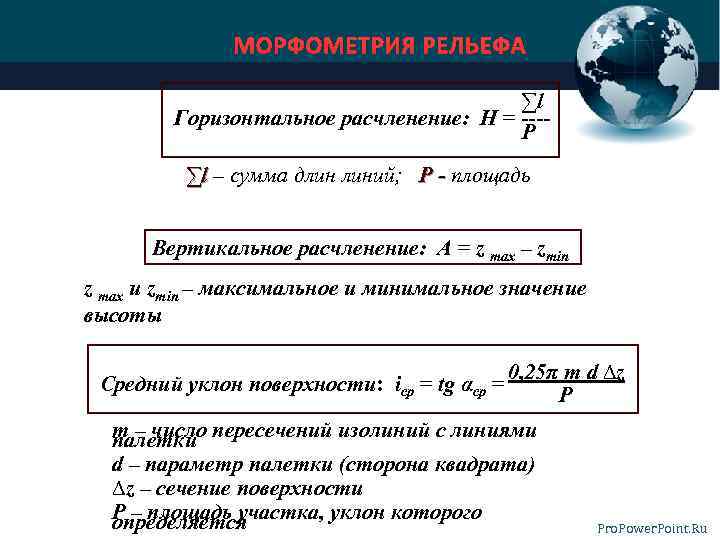

МОРФОМЕТРИЯ РЕЛЬЕФА ∑l Горизонтальное расчленение: Н = ---P ∑l – сумма длин линий; Р - площадь Вертикальное расчленение: A = z max – zmin z max и zmin – максимальное и минимальное значение высоты Средний уклон поверхности: icp = tg αср = 0, 25π m d ∆z P m – число пересечений изолиний с линиями палетки d – параметр палетки (сторона квадрата) ∆z – сечение поверхности Р – площадь участка, уклон которого определяется Pro. Power. Point. Ru

ПРЕОБРАЗОВАНИЕ ИЗОБРАЖЕНИЙ Морфометрические карты. Нижнее Приобье А. Карта углов наклона поверхности Б. Вертикальное расчленение (относительные высоты) В. Горизонтальное (линейное) расчленение Pro. Power. Point. Ru

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ ИЗВИЛИСТОСТИ А – разомкнутая линия Б – замкнутая линия l – извилистая линия s – плавная огибающая d – замыкающая α = l/s – относительная извилистость β = s/d – извилистость общих очертаний γ = αβ = l/d – общая извилистость δ = l/n – частота извилин (где n – число извилин) Pro. Power. Point. Ru

Морфометрические показатели • вычисляются на основе картометрических данных и как правило относительны. Возможны три варианта расчета: • по регулярной геометрически правильной сетке квадратов, шестиугольников, кружков и т. п. — этот способ удобен тем, что площади ячеек равновелики; • по естественным ареалам (природным районам, ландшаф там, водосборным бассейнам); • по ключевым участкам. Pro. Power. Point. Ru

ТЕМАТИЧЕСКАЯ МОРФОМЕТРИЯ Разделы морфометрии Основные объекты исследования Геоморфологич. морфометрия Формы рельефа суши и морского дна, палеорельеф, морфоструктуры, неотектонические структуры. Структурная морфометрия Геолого структурные поверхности, разломы, линеаменты, кольцевые структуры Геофизическая морфометрия Геофизические поля, их компоненты аномалии Морфометрия планет Планетарные структуры, линеаменты, кратеры Гидрологическая морфометрия (суши) Структура гидросети, формы, размеры гидрографических объектов, рельеф русла рек Морфометрия морей и океанов Форма, размеры акваторий, структура и физико хими ческие параметры водных масс, биоресурсы, ареалы загрязнения Pro. Power. Point. Ru

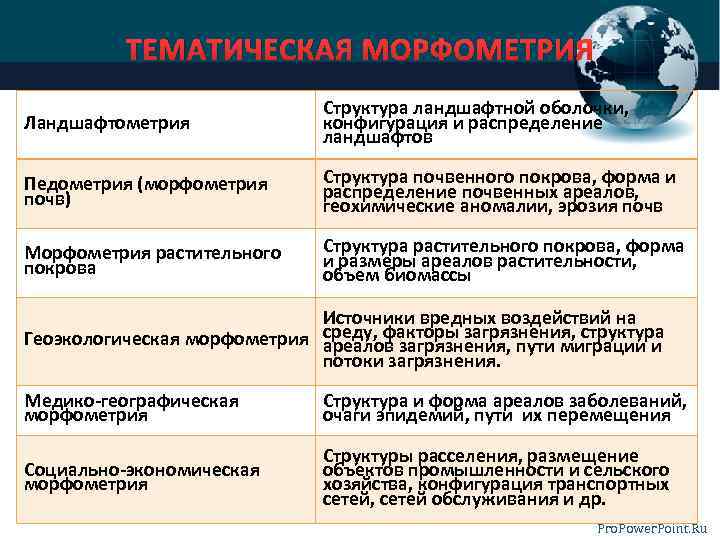

ТЕМАТИЧЕСКАЯ МОРФОМЕТРИЯ Ландшафтометрия Структура ландшафтной оболочки, конфигурация и распределение ландшафтов Педометрия (морфометрия почв) Структура почвенного покрова, форма и распределение почвенных ареалов, геохимические аномалии, эрозия почв Морфометрия растительного покрова Структура растительного покрова, форма и размеры ареалов растительности, объем биомассы Источники вредных воздействий на Геоэкологическая морфометрия среду, факторы загрязнения, структура ареалов загрязнения, пути миграции и потоки загрязнения. Медико географическая морфометрия Структура и форма ареалов заболеваний, очаги эпидемий, пути их перемещения Социально экономическая морфометрия Структуры расселения, размещение объектов промышленности и сельского хозяйства, конфигурация транспортных сетей, сетей обслуживания и др. Pro. Power. Point. Ru

5. Математико картографическое моделирование • Картографическое изображение хорошо приспособлено для математического анализа. • Как упоминалось выше, каждой точке карты с координатами х и у поставлено в соответствие лишь одно значение картографируемого параметра I, что позволяет представить изображение данного явления как функцию I = Р(х, у). • В других случаях картографическое изображение удобно представить как поле случайных величин и воспользоваться для его анализа вероятностно статистическими методами. Pro. Power. Point. Ru

5. Математико картографическое моделирование • Аппроксимации. • Приемы математической статистики. • Приемы теории информации. Pro. Power. Point. Ru

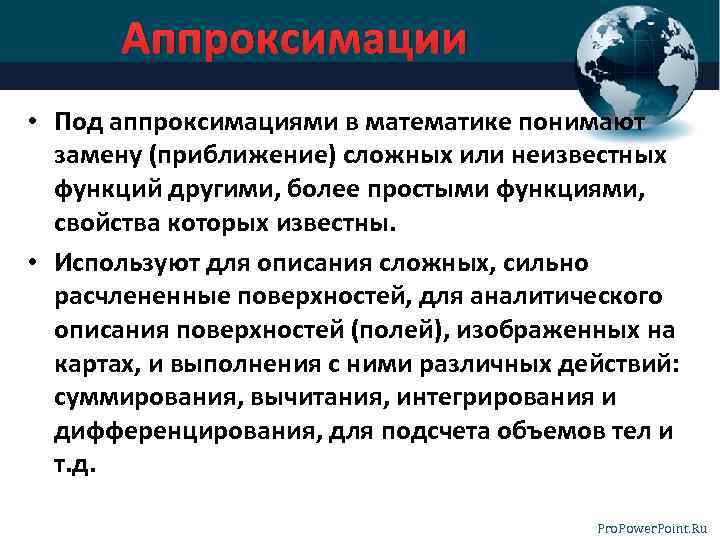

Аппроксимации • Под аппроксимациями в математике понимают замену (приближение) сложных или неизвестных функций другими, более простыми функциями, свойства которых известны. • Используют для описания сложных, сильно расчлененные поверхностей, для аналитического описания поверхностей (полей), изображенных на картах, и выполнения с ними различных действий: суммирования, вычитания, интегрирования и дифференцирования, для подсчета объемов тел и т. д. Pro. Power. Point. Ru

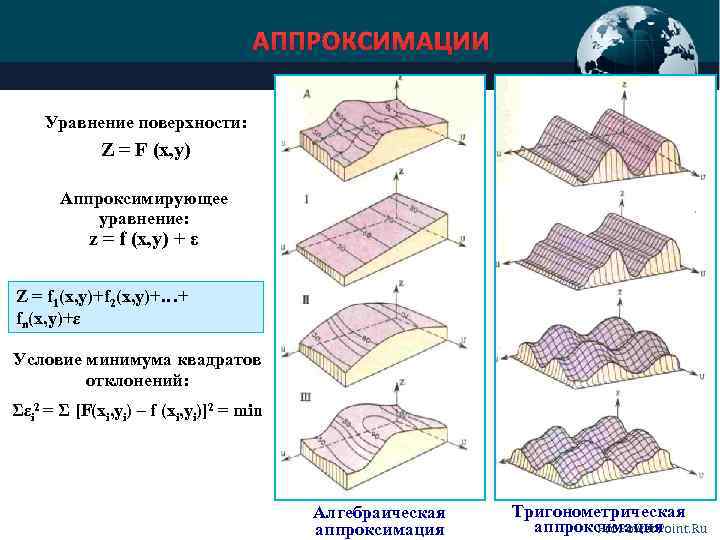

АППРОКСИМАЦИИ Уравнение поверхности: Z = F (x, y) Аппроксимирующее уравнение: z = f (x, y) + ε Z = f 1(x, y)+f 2(x, y)+…+ fn(x, y)+ε Условие минимума квадратов отклонений: Σεi 2 = Σ [F(xi, yi) – f (xi, yi)]2 = min Алгебраическая аппроксимация Тригонометрическая аппроксимация Pro. Power. Point. Ru

Приемы математической статистики. • Выборка некоторое множество однородных величин а, снятых с карты в определённой последовательности. • систематическая выборка (величины снятые с карты по регулярной сетке точек); • случайная выборка (величины снятые в случайно расположенных точках ); • ключевая выборка (на ключевых участках ); • районированная выборка (по районам). Pro. Power. Point. Ru

СТАТИСТИЧЕСКОЕ РАСПРЕДЕЛЕНИЕ Цели статистического анализа: изучение характеристик и функций распределения явления; изучение формы и тесноты связей между явлениями; оценка степени влияния отдельных факторов на изучаемое явление и выделение ведущих факторов Карта рельефа с регулярной сеткой точек (выходы сетки отмечены на рамке) Гистограмма и кривая Pro. Power. Point. Ru распределения высот

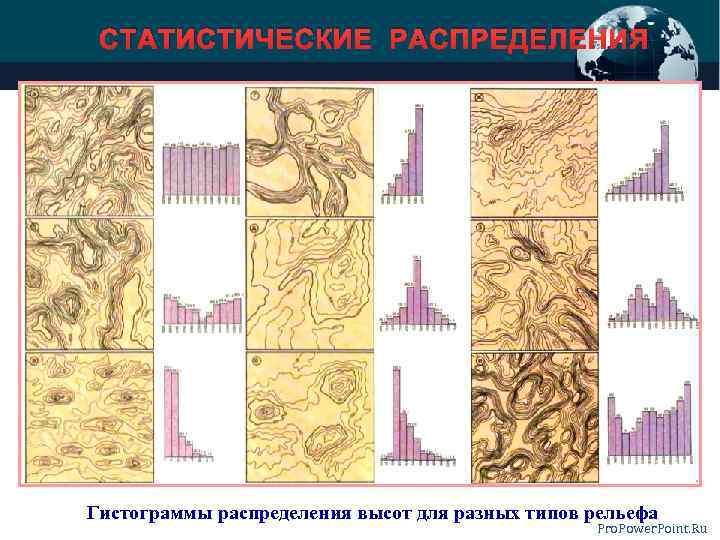

СТАТИСТИЧЕСКИЕ РАСПРЕДЕЛЕНИЯ Гистограммы распределения высот для разных типов рельефа Pro. Power. Point. Ru

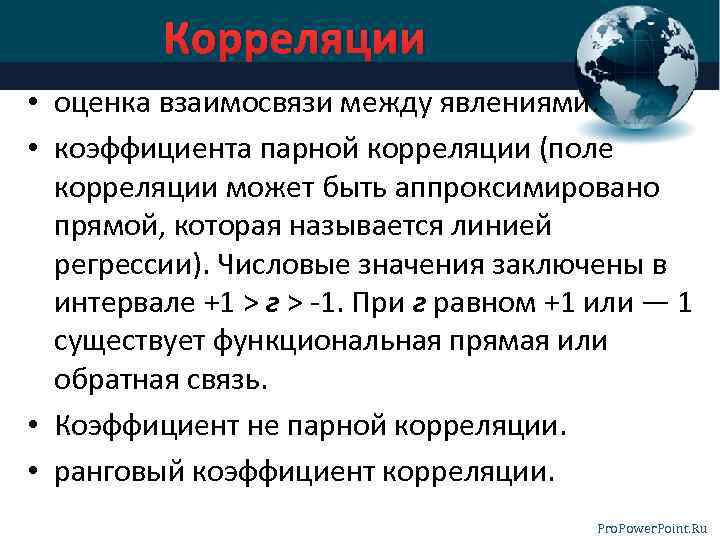

Корреляции • оценка взаимосвязи между явлениями. • коэффициента парной корреляции (поле корреляции может быть аппроксимировано прямой, которая называется линией регрессии). Числовые значения заключены в интервале +1 > г > 1. При г равном +1 или — 1 существует функциональная прямая или обратная связь. • Коэффициент не парной корреляции. • ранговый коэффициент корреляции. Pro. Power. Point. Ru

КОРРЕЛЯЦИОННЫЙ АНАЛИЗ Поле корреляции Испарение с суши (мм/год) Средняя годовая температура, град Со. Pro. Power. Point. Ru

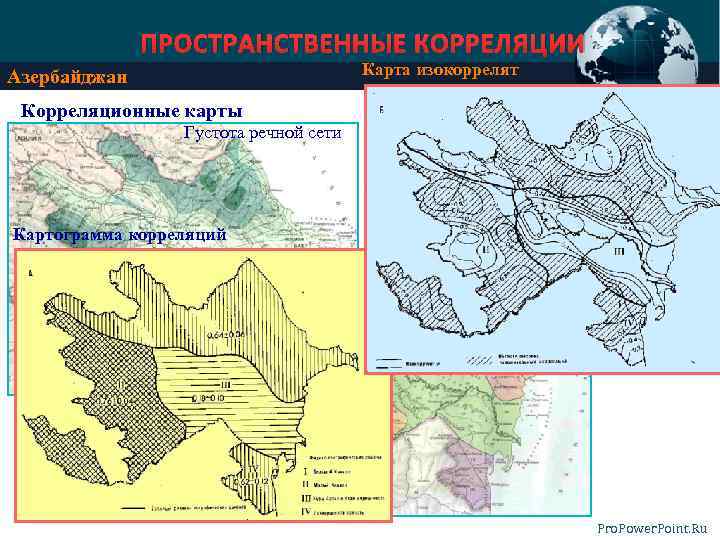

ПРОСТРАНСТВЕННЫЕ КОРРЕЛЯЦИИ Карта изокоррелят Азербайджан Средний годовой сток Корреляционные карты Густота речной сети Картограмма корреляций Физико-географические районы Pro. Power. Point. Ru
