ISO ТК 193 Стандарты на природный газ Филипп

ISO (ТК 193) Стандарты на природный газ Филипп Лоуренс (Cameron Measurement Systems, США) Председатель ПК-3 «Добыча природного газа» ТК 193 - США Подготовлено для: Конференции «НЕФТЕГАЗСТАНДАРТ» , сентябрь 2010 г.

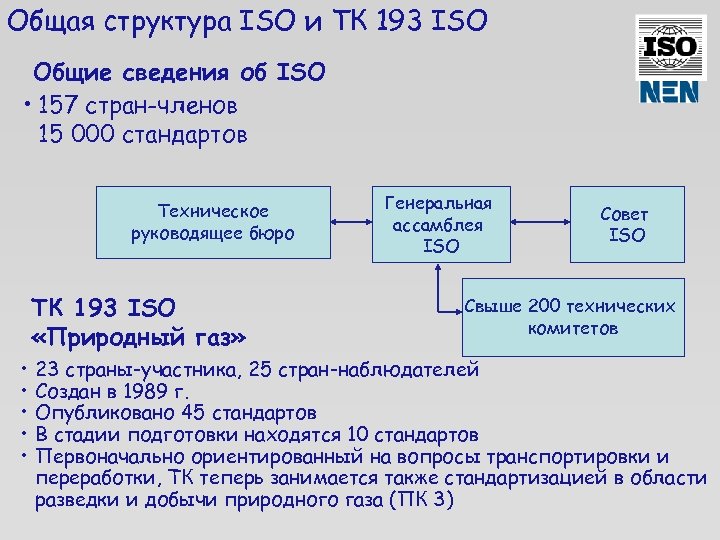

Общая структура ISO и ТК 193 ISO Общие сведения об ISO • 157 стран-членов 15 000 стандартов Техническое руководящее бюро ТК 193 ISO «Природный газ» • • • Генеральная ассамблея ISO Совет ISO Свыше 200 технических комитетов 23 страны-участника, 25 стран-наблюдателей Создан в 1989 г. Опубликовано 45 стандартов В стадии подготовки находятся 10 стандартов Первоначально ориентированный на вопросы транспортировки и переработки, ТК теперь занимается также стандартизацией в области разведки и добычи природного газа (ПК 3)

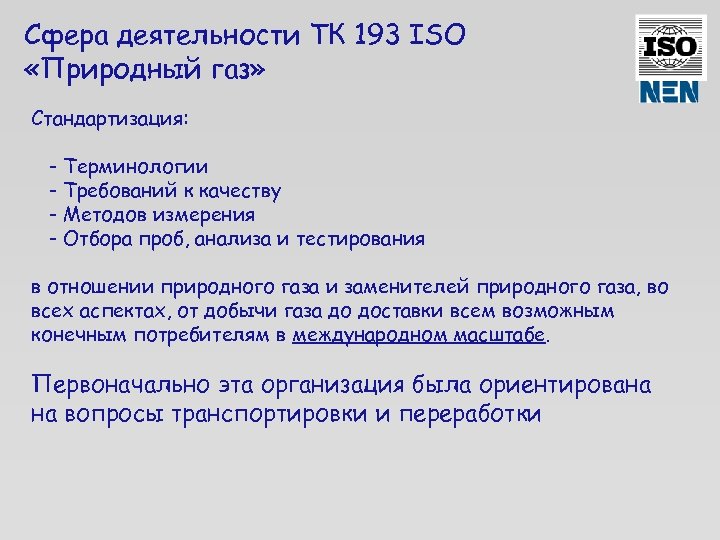

Сфера деятельности ТК 193 ISO «Природный газ» Стандартизация: - Терминологии - Требований к качеству - Методов измерения - Отбора проб, анализа и тестирования в отношении природного газа и заменителей природного газа, во всех аспектах, от добычи газа до доставки всем возможным конечным потребителям в международном масштабе. Первоначально эта организация была ориентирована на вопросы транспортировки и переработки

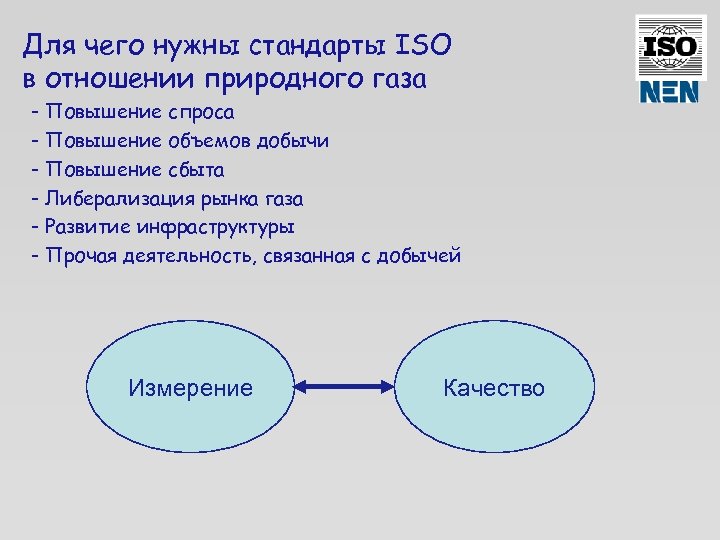

Для чего нужны стандарты ISO в отношении природного газа - Повышение спроса - Повышение объемов добычи - Повышение сбыта - Либерализация рынка газа - Развитие инфраструктуры - Прочая деятельность, связанная с добычей Измерение Качество

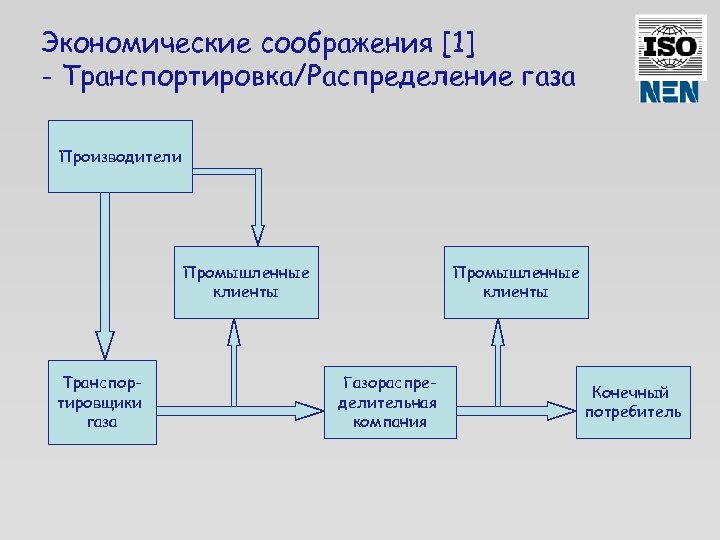

Экономические соображения [1] - Транспортировка/Распределение газа Производители Промышленные клиенты Транспортировщики газа Промышленные клиенты Газораспределительная компания Конечный потребитель

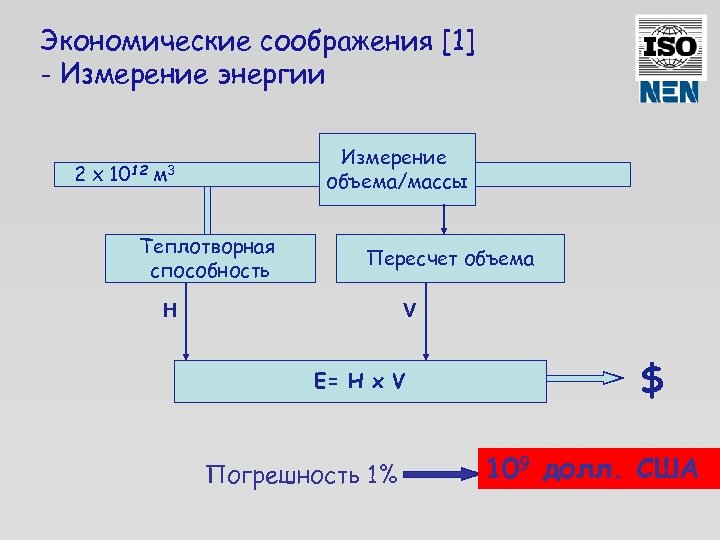

Экономические соображения [1] - Измерение энергии 2 x 1012 Измерение объема/массы м 3 Теплотворная способность Пересчет объема H V E= H x V Погрешность 1% $ 109 долл. США

Экономические соображения [2 a] - Газ/Конденсат от различных бизнес единиц $ A 1 В мо ре $ $ $ B 3 A B 2 Установка Подготовки Газа БЕ A B B 1 Коммерческий учет БЕ B C 1 $ C C 2 На б ерег у $ БЕ C $ Газ - МДж ($) - м 3 Конденсат - кг ($) - м 3

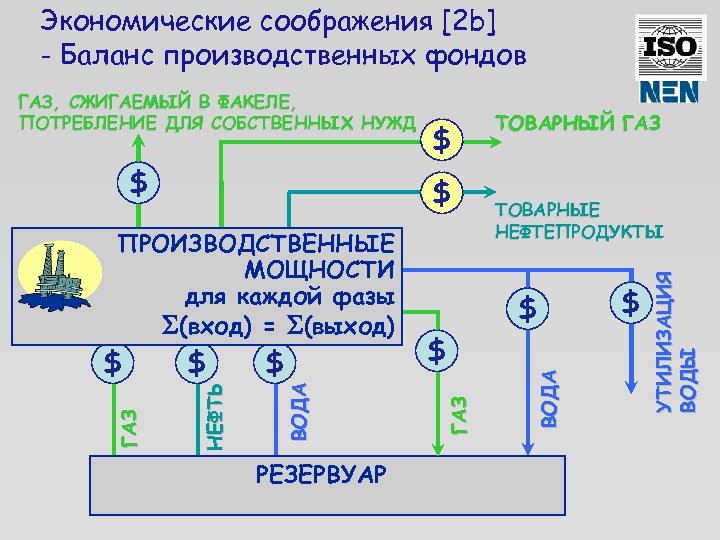

Экономические соображения [2 b] - Баланс производственных фондов $ $ ВОДА $ НЕФТЬ ГАЗ $ РЕЗЕРВУАР $ $ ГАЗ ПРОИЗВОДСТВЕННЫЕ МОЩНОСТИ для каждой фазы S(вход) = S(выход) ТОВАРНЫЕ НЕФТЕПРОДУКТЫ $ УТИЛИЗАЦИЯ ВОДЫ $ $ ТОВАРНЫЙ ГАЗ ВОДА ГАЗ, СЖИГАЕМЫЙ В ФАКЕЛЕ, ПОТРЕБЛЕНИЕ ДЛЯ СОБСТВЕННЫХ НУЖД

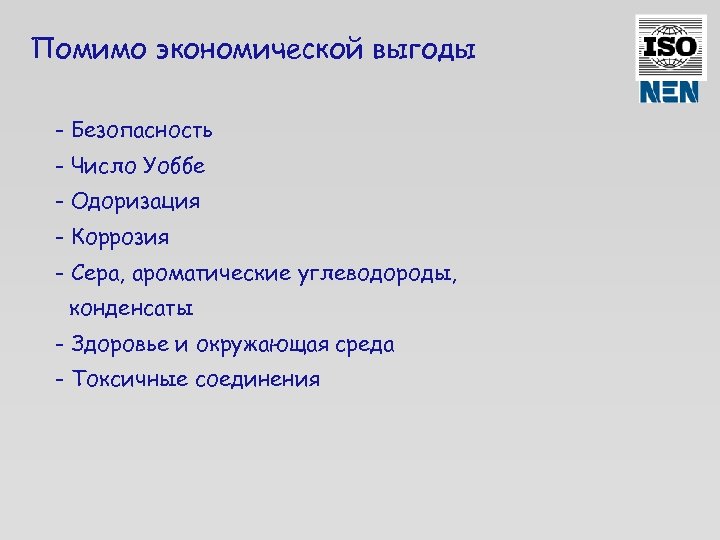

Помимо экономической выгоды - Безопасность - Число Уоббе - Одоризация - Коррозия - Сера, ароматические углеводороды, конденсаты - Здоровье и окружающая среда - Токсичные соединения

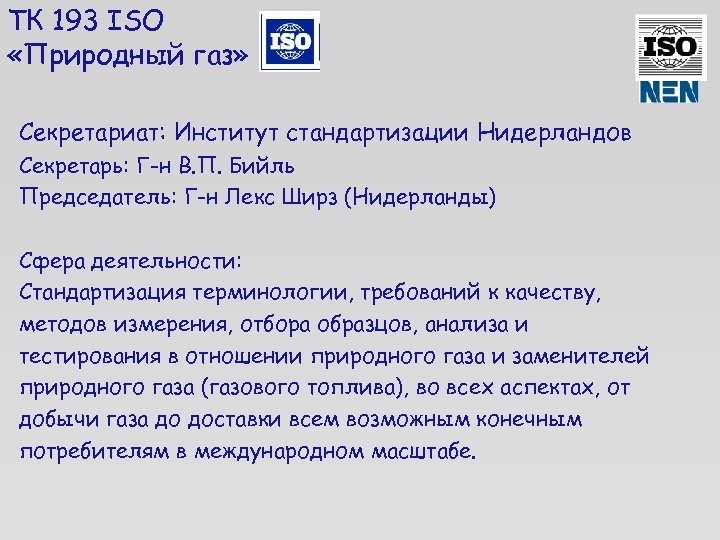

ТК 193 ISO «Природный газ» Секретариат: Институт стандартизации Нидерландов Секретарь: Г-н В. П. Бийль Председатель: Г-н Лекс Ширз (Нидерланды) Сфера деятельности: Стандартизация терминологии, требований к качеству, методов измерения, отбора образцов, анализа и тестирования в отношении природного газа и заменителей природного газа (газового топлива), во всех аспектах, от добычи газа до доставки всем возможным конечным потребителям в международном масштабе.

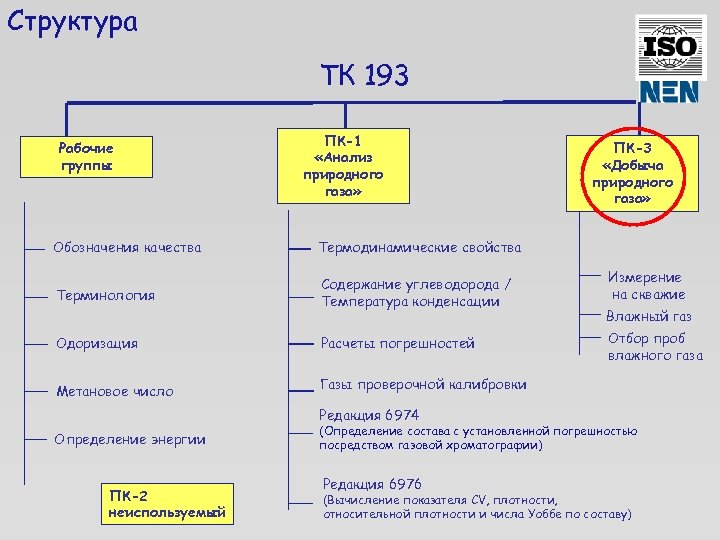

Структура ТК 193 Рабочие группы ПК-1 «Анализ природного газа» Обозначения качества Термодинамические свойства Терминология Содержание углеводорода / Температура конденсации ПК-3 «Добыча природного газа» Одоризация Метановое число Расчеты погрешностей Измерение на скважие Влажный газ Отбор проб влажного газа Газы проверочной калибровки Редакция 6974 Определение энергии ПК-2 неиспользуемый (Определение состава с установленной погрешностью посредством газовой хроматографии) Редакция 6976 (Вычисление показателя CV, плотности, относительной плотности и числа Уоббе по составу)

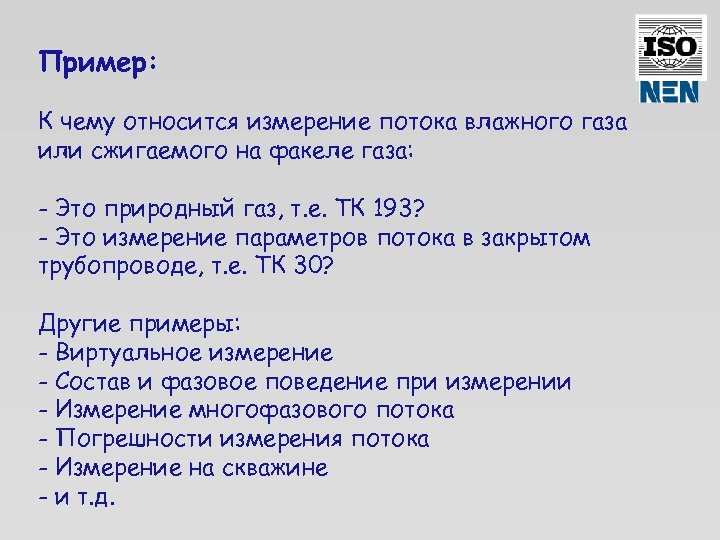

Пример: К чему относится измерение потока влажного газа или сжигаемого на факеле газа: - Это природный газ, т. е. ТК 193? - Это измерение параметров потока в закрытом трубопроводе, т. е. ТК 30? Другие примеры: - Виртуальное измерение - Состав и фазовое поведение при измерении - Измерение многофазового потока - Погрешности измерения потока - Измерение на скважине - и т. д.

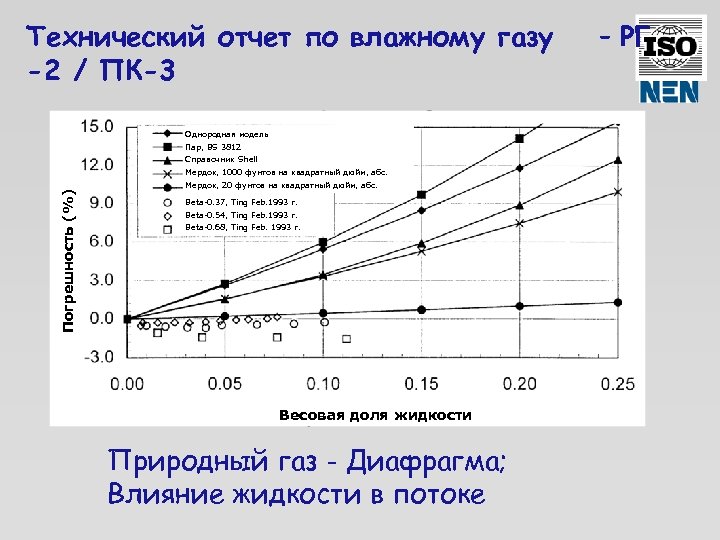

Технический отчет по влажному газу -2 / ПК-3 Однородная модель Пар, BS 3812 Справочник Shell Погрешность (%) Мердок, 1000 фунтов на квадратный дюйм, абс. Мердок, 20 фунтов на квадратный дюйм, абс. Beta-0. 37, Ting Feb. 1993 г. Beta-0. 54, Ting Feb. 1993 г. Beta-0. 68, Ting Feb. 1993 г. Весовая доля жидкости Природный газ - Диафрагма; Влияние жидкости в потоке – РГ

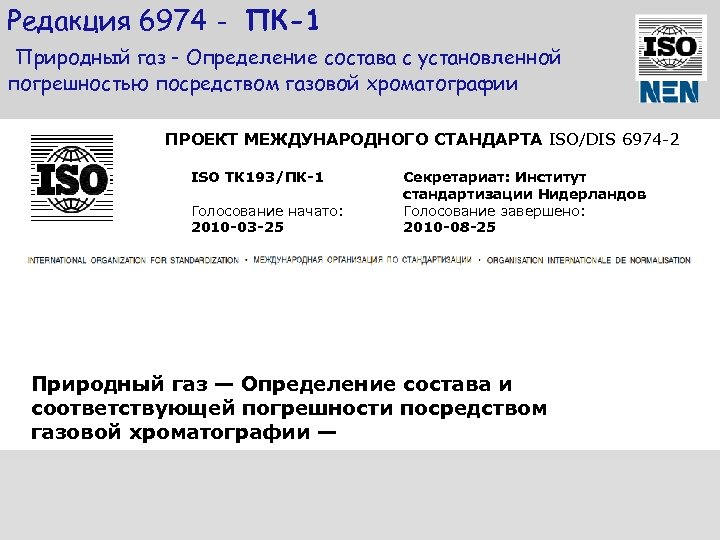

Редакция 6974 - ПК-1 Природный газ - Определение состава с установленной погрешностью посредством газовой хроматографии ПРОЕКТ МЕЖДУНАРОДНОГО СТАНДАРТА ISO/DIS 6974 -2 ISO ТК 193/ПК-1 Голосование начато: 2010 -03 -25 Секретариат: Институт стандартизации Нидерландов Голосование завершено: 2010 -08 -25 Природный газ — Определение состава и соответствующей погрешности посредством газовой хроматографии —

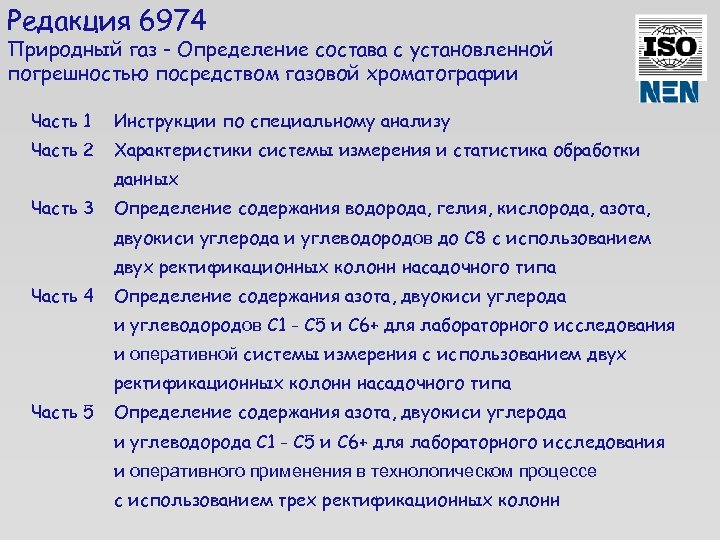

Редакция 6974 Природный газ - Определение состава с установленной погрешностью посредством газовой хроматографии Часть 1 Инструкции по специальному анализу Часть 2 Характеристики системы измерения и статистика обработки данных Часть 3 Определение содержания водорода, гелия, кислорода, азота, двуокиси углерода и углеводородов до C 8 с использованием двух ректификационных колонн насадочного типа Часть 4 Определение содержания азота, двуокиси углерода и углеводородов C 1 - C 5 и C 6+ для лабораторного исследования и оперативной системы измерения с использованием двух ректификационных колонн насадочного типа Часть 5 Определение содержания азота, двуокиси углерода и углеводорода C 1 - C 5 и C 6+ для лабораторного исследования и оперативного применения в технологическом процессе с использованием трех ректификационных колонн

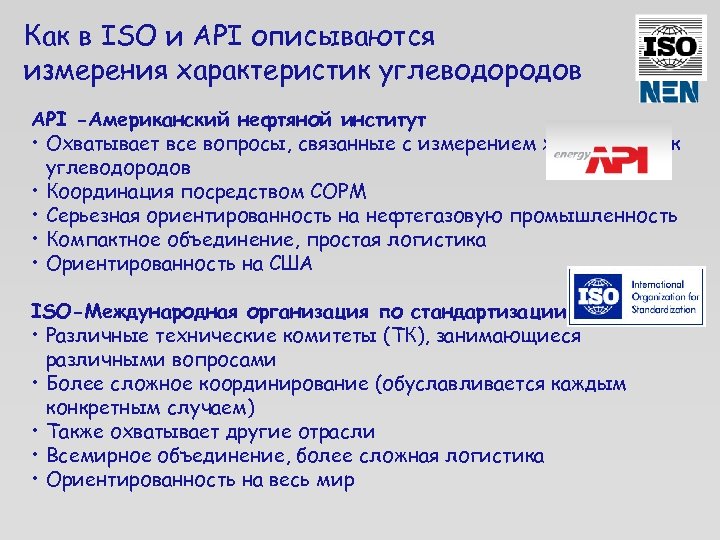

Как в ISO и API описываются измерения характеристик углеводородов API -Американский нефтяной институт • Охватывает все вопросы, связанные с измерением характеристик углеводородов • Координация посредством COPM • Серьезная ориентированность на нефтегазовую промышленность • Компактное объединение, простая логистика • Ориентированность на США ISO-Международная организация по стандартизации • Различные технические комитеты (ТК), занимающиеся различными вопросами • Более сложное координирование (обуславливается каждым конкретным случаем) • Также охватывает другие отрасли • Всемирное объединение, более сложная логистика • Ориентированность на весь мир

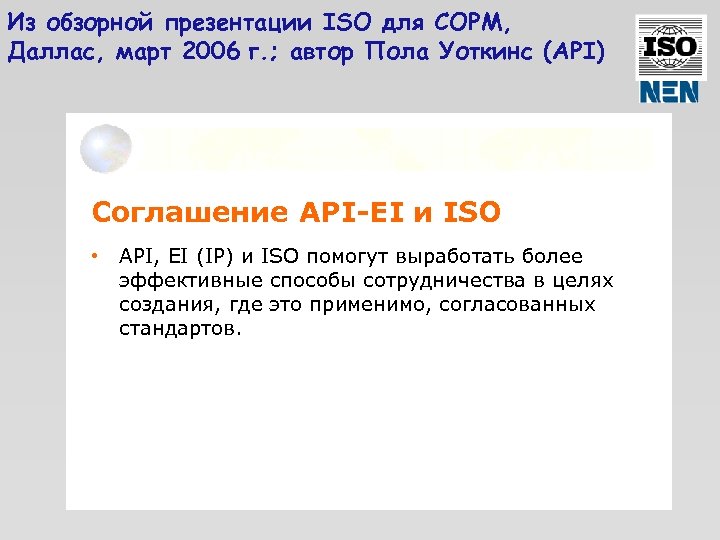

Из обзорной презентации ISO для COPM, Даллас, март 2006 г. ; автор Пола Уоткинс (API) Соглашение API-EI и ISO • API, EI (IP) и ISO помогут выработать более эффективные способы сотрудничества в целях создания, где это применимо, согласованных стандартов.

Краткое изложение …. • Сделать сразу • Сделать правильно • Сделать в международном масштабе

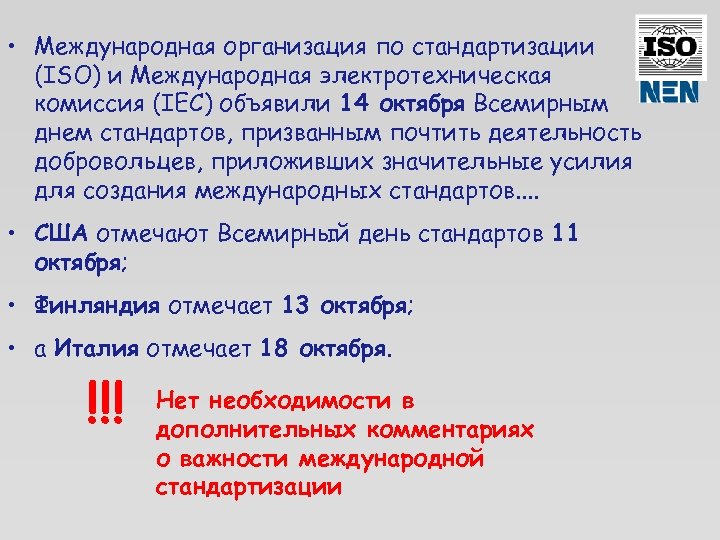

• Международная организация по стандартизации (ISO) и Международная электротехническая комиссия (IEC) объявили 14 октября Всемирным днем стандартов, призванным почтить деятельность добровольцев, приложивших значительные усилия для создания международных стандартов. . • США отмечают Всемирный день стандартов 11 октября; • Финляндия отмечает 13 октября; • а Италия отмечает 18 октября. !!! Нет необходимости в дополнительных комментариях о важности международной стандартизации
