Iskra MIS Автоматика низкого напряжения Группы продуктов

Iskra MIS Автоматика низкого напряжения

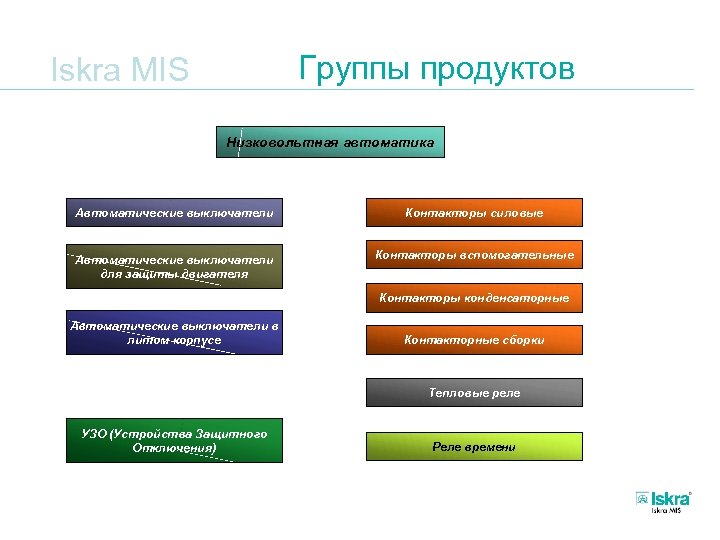

Группы продуктов Iskra MIS Низковольтная автоматика Автоматические выключатели Контакторы силовые Автоматические выключатели для защиты двигателя Контакторы вспомогательные Контакторы конденсаторные Автоматические выключатели в литом корпусе Контакторные сборки Тепловые реле УЗО (Устройства Защитного Отключения) Реле времени

Iskra MIS Автоматические выключатели

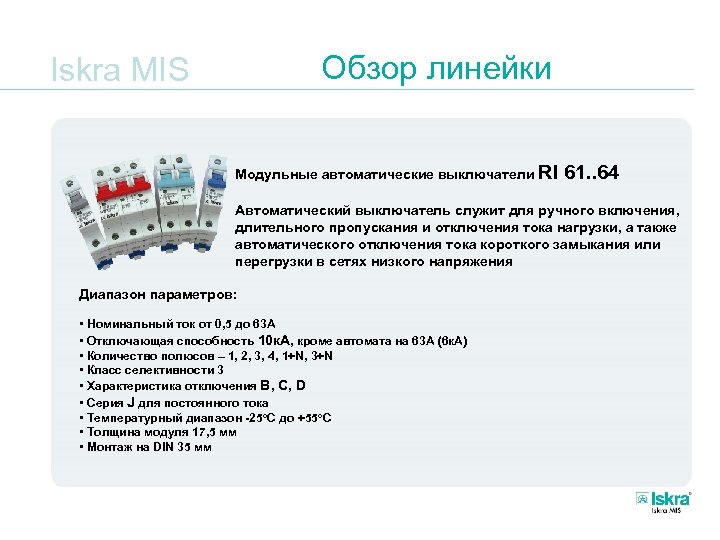

Обзор линейки Iskra MIS Модульные автоматические выключатели RI 61. . 64 Автоматический выключатель служит для ручного включения, длительного пропускания и отключения тока нагрузки, а также автоматического отключения тока короткого замыкания или перегрузки в сетях низкого напряжения Диапазон параметров: • Номинальный ток от 0, 5 до 63 А • Отключающая способность 10 к. А, кроме автомата на 63 А (6 к. А) • Количество полюсов – 1, 2, 3, 4, 1+N, 3+N • Класс селективности 3 • Характеристика отключения B, C, D • Серия J для постоянного тока • Температурный диапазон -25 о. С до +55 о. С • Толщина модуля 17, 5 мм • Монтаж на DIN 35 мм

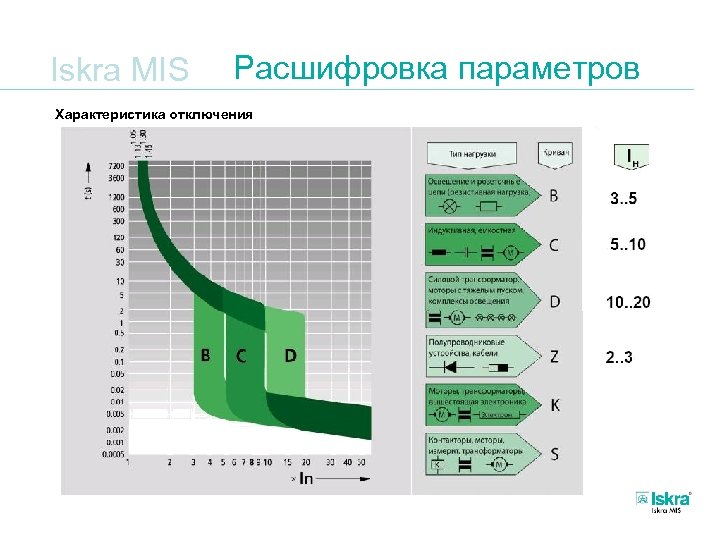

Iskra MIS Расшифровка параметров Характеристика отключения

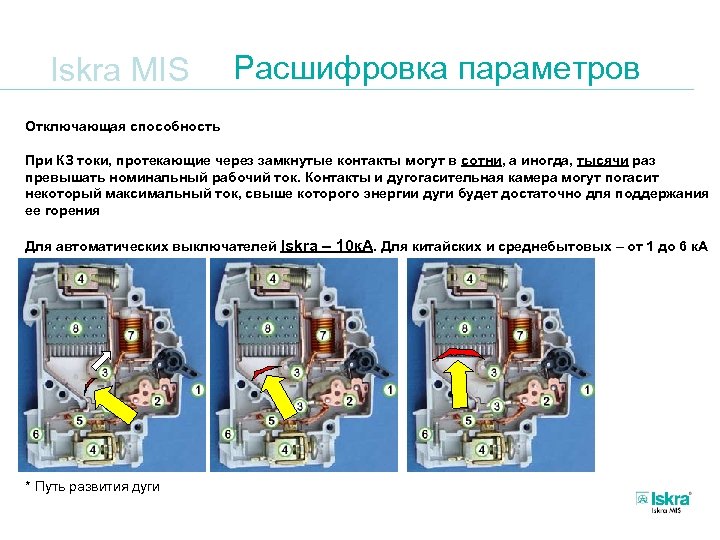

Iskra MIS Расшифровка параметров Отключающая способность При КЗ токи, протекающие через замкнутые контакты могут в сотни, а иногда, тысячи раз превышать номинальный рабочий ток. Контакты и дугогасительная камера могут погасит некоторый максимальный ток, свыше которого энергии дуги будет достаточно для поддержания ее горения Для автоматических выключателей Iskra – 10 к. А. Для китайских и среднебытовых – от 1 до 6 к. А * Путь развития дуги

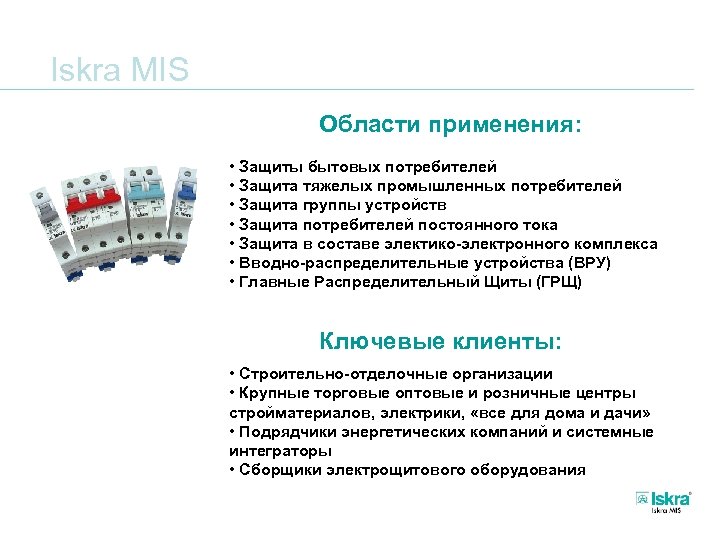

Iskra MIS Области применения: • Защиты бытовых потребителей • Защита тяжелых промышленных потребителей • Защита группы устройств • Защита потребителей постоянного тока • Защита в составе электико-электронного комплекса • Вводно-распределительные устройства (ВРУ) • Главные Распределительный Щиты (ГРЩ) Ключевые клиенты: • Строительно-отделочные организации • Крупные торговые оптовые и розничные центры стройматериалов, электрики, «все для дома и дачи» • Подрядчики энергетических компаний и системные интеграторы • Сборщики электрощитового оборудования

Iskra MIS Автоматические выключатели для защиты двигателя ( «Моторные выключатели» )

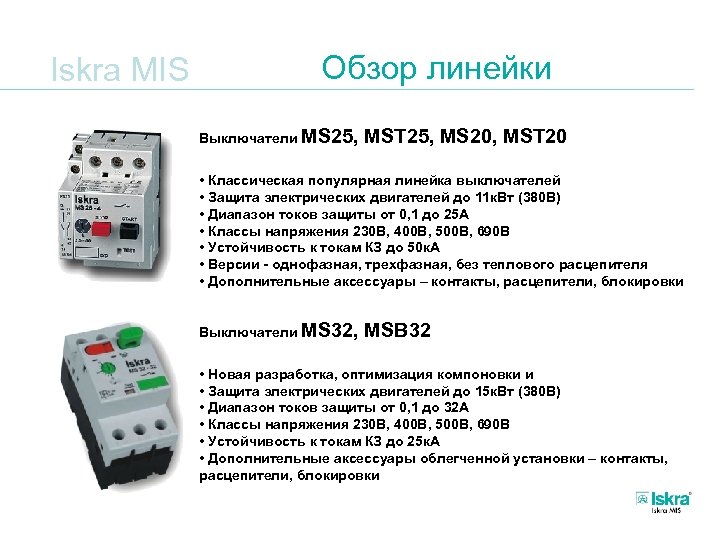

Iskra MIS Обзор линейки Выключатели MS 25, MST 25, MS 20, MST 20 • Классическая популярная линейка выключателей • Защита электрических двигателей до 11 к. Вт (380 В) • Диапазон токов защиты от 0, 1 до 25 А • Классы напряжения 230 В, 400 В, 500 В, 690 В • Устойчивость к токам КЗ до 50 к. А • Версии - однофазная, трехфазная, без теплового расцепителя • Дополнительные аксессуары – контакты, расцепители, блокировки Выключатели MS 32, MSB 32 • Новая разработка, оптимизация компоновки и • Защита электрических двигателей до 15 к. Вт (380 В) • Диапазон токов защиты от 0, 1 до 32 А • Классы напряжения 230 В, 400 В, 500 В, 690 В • Устойчивость к токам КЗ до 25 к. А • Дополнительные аксессуары облегченной установки – контакты, расцепители, блокировки

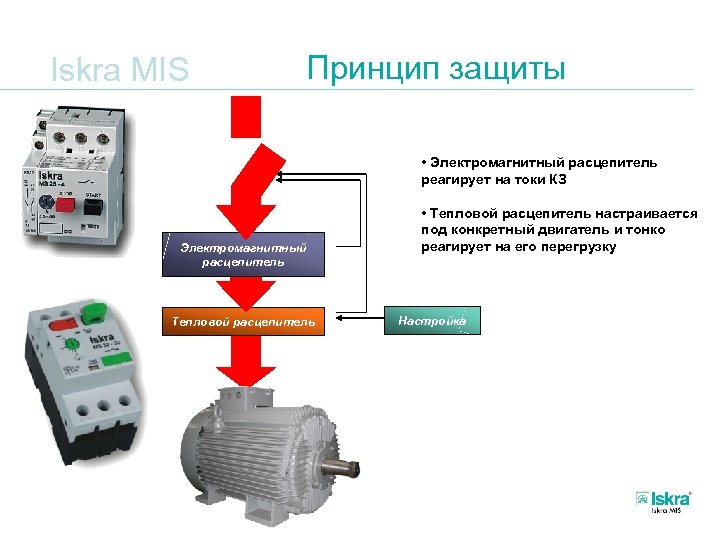

Iskra MIS Принцип защиты • Электромагнитный расцепитель реагирует на токи КЗ Электромагнитный расцепитель Тепловой расцепитель • Тепловой расцепитель настраивается под конкретный двигатель и тонко реагирует на его перегрузку Настройка

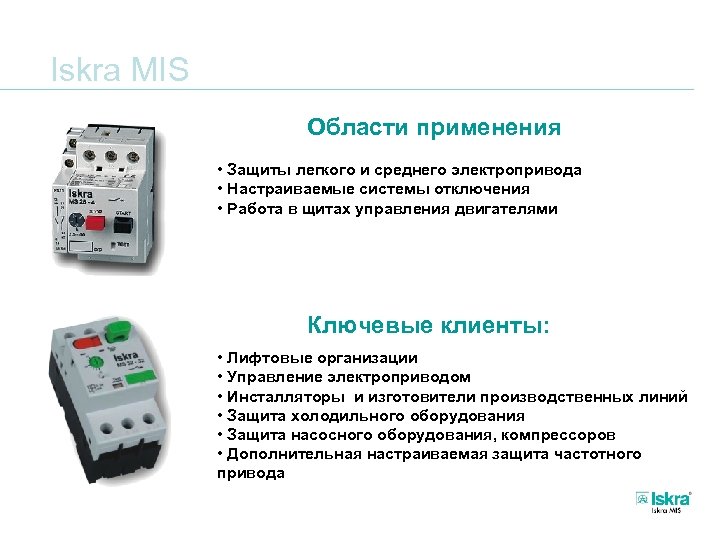

Iskra MIS Области применения • Защиты легкого и среднего электропривода • Настраиваемые системы отключения • Работа в щитах управления двигателями Ключевые клиенты: • Лифтовые организации • Управление электроприводом • Инсталляторы и изготовители производственных линий • Защита холодильного оборудования • Защита насосного оборудования, компрессоров • Дополнительная настраиваемая защита частотного привода

Iskra MIS Автоматические выключатели в литом корпусе (MCCB)

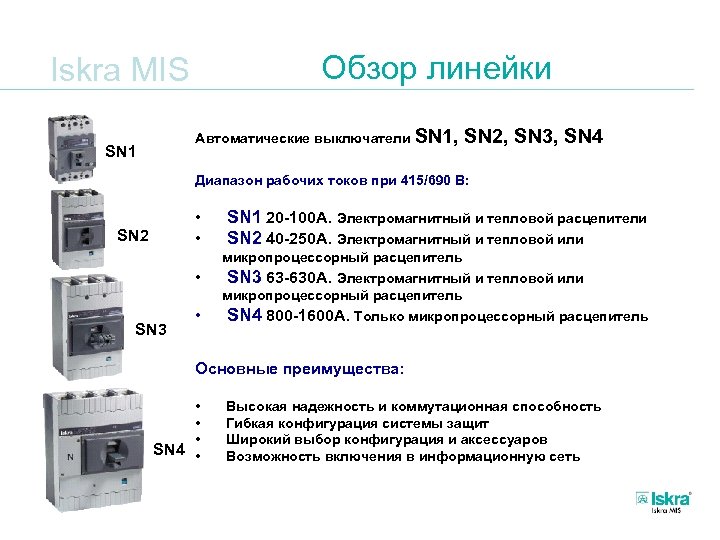

Обзор линейки Iskra MIS Автоматические выключатели SN 1, SN 1 SN 2, SN 3, SN 4 Диапазон рабочих токов при 415/690 В: • • SN 2 • SN 3 • SN 1 20 -100 А. Электромагнитный и тепловой расцепители SN 2 40 -250 А. Электромагнитный и тепловой или микропроцессорный расцепитель SN 3 63 -630 А. Электромагнитный и тепловой или микропроцессорный расцепитель SN 4 800 -1600 А. Только микропроцессорный расцепитель Основные преимущества: • • • SN 4 • Высокая надежность и коммутационная способность Гибкая конфигурация системы защит Широкий выбор конфигурация и аксессуаров Возможность включения в информационную сеть

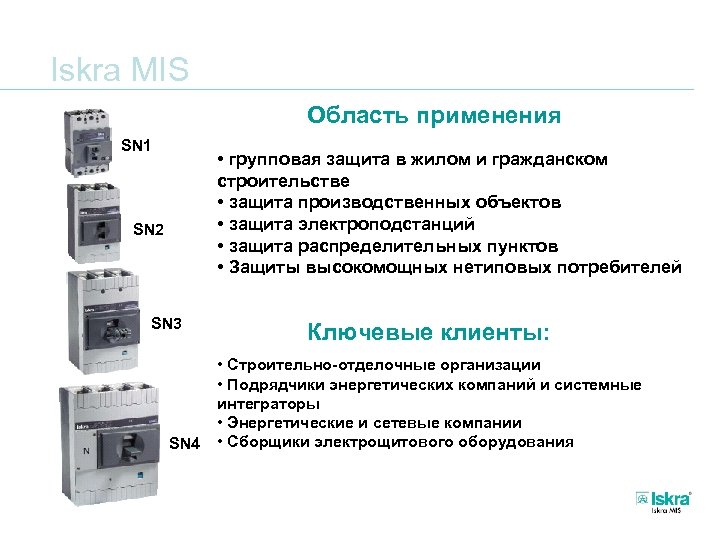

Iskra MIS Область применения SN 1 • групповая защита в жилом и гражданском строительстве • защита производственных объектов • защита электроподстанций • защита распределительных пунктов • Защиты высокомощных нетиповых потребителей SN 2 SN 3 SN 4 Ключевые клиенты: • Строительно-отделочные организации • Подрядчики энергетических компаний и системные интеграторы • Энергетические и сетевые компании • Сборщики электрощитового оборудования

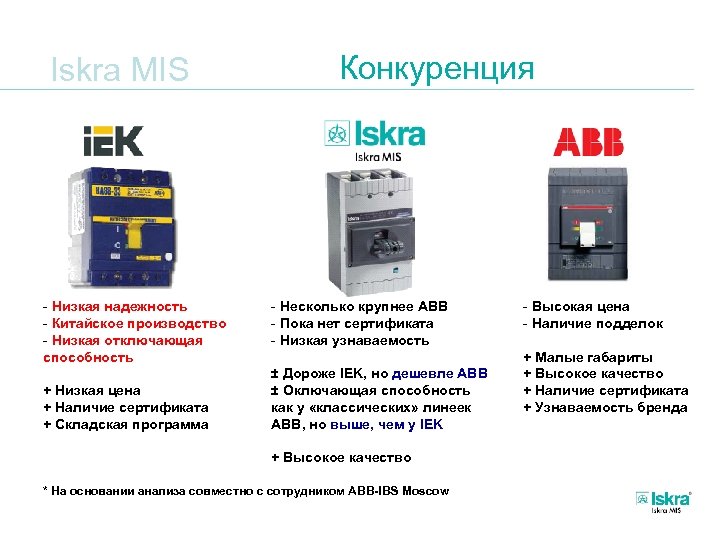

Iskra MIS - Низкая надежность - Китайское производство - Низкая отключающая способность + Низкая цена + Наличие сертификата + Складская программа Конкуренция - Несколько крупнее ABB - Пока нет сертификата - Низкая узнаваемость ± Дороже IEK, но дешевле ABB ± Оключающая способность как у «классических» линеек ABB, но выше, чем у IEK + Высокое качество * На основании анализа совместно с сотрудником ABB-IBS Moscow - Высокая цена - Наличие подделок + Малые габариты + Высокое качество + Наличие сертификата + Узнаваемость бренда

Iskra MIS Устройства защитного выключения

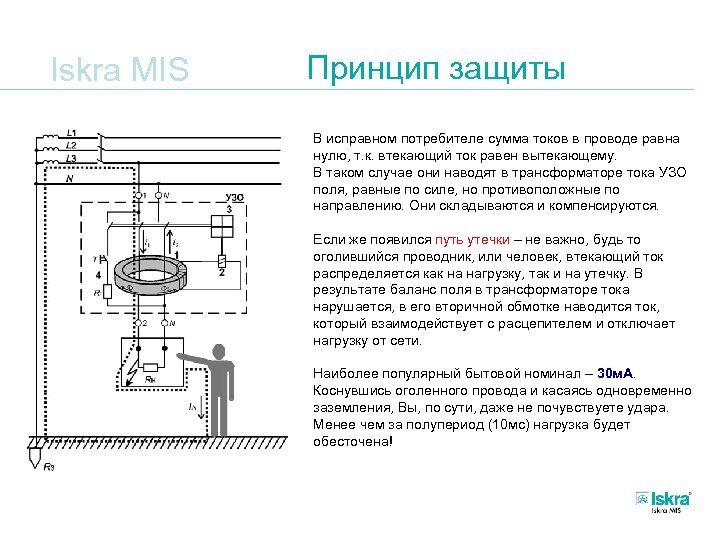

Iskra MIS Принцип защиты В исправном потребителе сумма токов в проводе равна нулю, т. к. втекающий ток равен вытекающему. В таком случае они наводят в трансформаторе тока УЗО поля, равные по силе, но противоположные по направлению. Они складываются и компенсируются. Если же появился путь утечки – не важно, будь то оголившийся проводник, или человек, втекающий ток распределяется как на нагрузку, так и на утечку. В результате баланс поля в трансформаторе тока нарушается, в его вторичной обмотке наводится ток, который взаимодействует с расцепителем и отключает нагрузку от сети. Наиболее популярный бытовой номинал – 30 м. А. Коснувшись оголенного провода и касаясь одновременно заземления, Вы, по сути, даже не почувствуете удара. Менее чем за полупериод (10 мс) нагрузка будет обесточена!

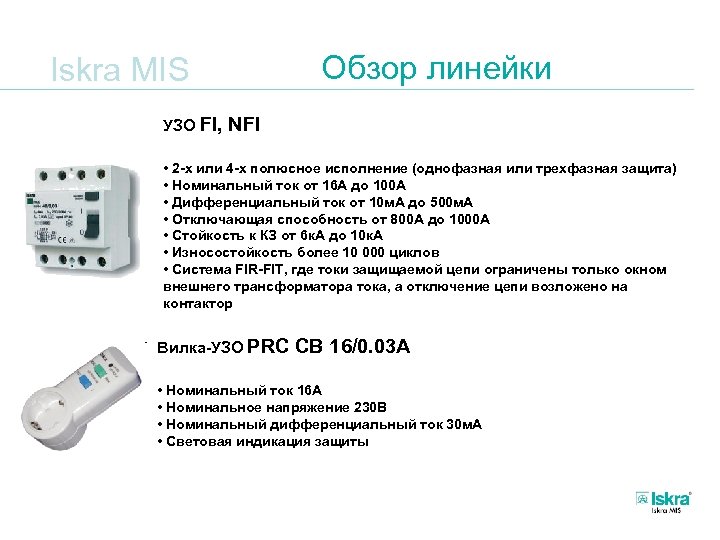

Обзор линейки Iskra MIS УЗО FI, NFI • 2 -х или 4 -х полюсное исполнение (однофазная или трехфазная защита) • Номинальный ток от 16 А до 100 А • Дифференциальный ток от 10 м. А до 500 м. А • Отключающая способность от 800 А до 1000 А • Стойкость к КЗ от 6 к. А до 10 к. А • Износостойкость более 10 000 циклов • Система FIR-FIT, где токи защищаемой цепи ограничены только окном внешнего трансформатора тока, а отключение цепи возложено на контактор Вилка-УЗО PRC CB 16/0. 03 A • Номинальный ток 16 А • Номинальное напряжение 230 В • Номинальный дифференциальный ток 30 м. А • Световая индикация защиты

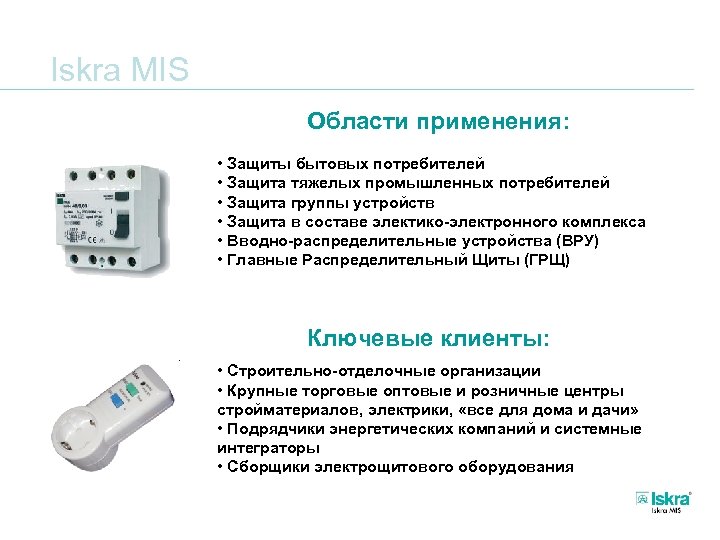

Iskra MIS Области применения: • Защиты бытовых потребителей • Защита тяжелых промышленных потребителей • Защита группы устройств • Защита в составе электико-электронного комплекса • Вводно-распределительные устройства (ВРУ) • Главные Распределительный Щиты (ГРЩ) Ключевые клиенты: • Строительно-отделочные организации • Крупные торговые оптовые и розничные центры стройматериалов, электрики, «все для дома и дачи» • Подрядчики энергетических компаний и системные интеграторы • Сборщики электрощитового оборудования

Iskra MIS Контакторы

Iskra MIS Контакторы силовые Типы контакторов: Контакторы вспомогательные Контакторы конденсаторные

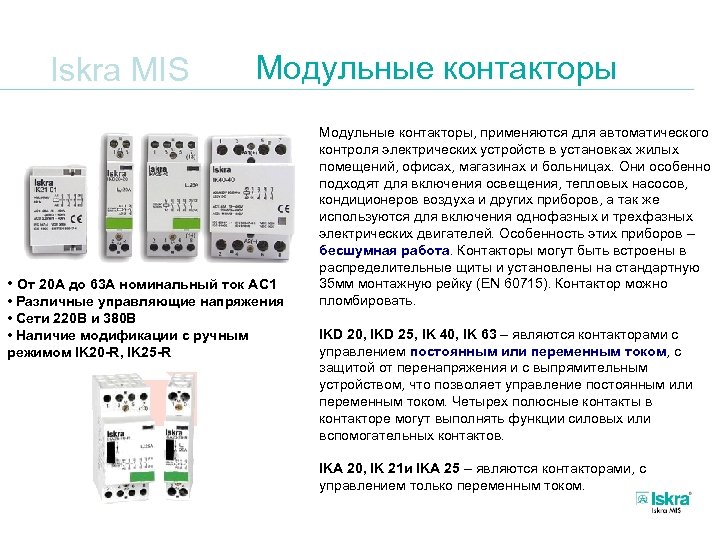

Iskra MIS Модульные контакторы • От 20 А до 63 А номинальный ток AC 1 • Различные управляющие напряжения • Сети 220 В и 380 В • Наличие модификации с ручным режимом IK 20 -R, IK 25 -R Модульные контакторы, применяются для автоматического контроля электрических устройств в установках жилых помещений, офисах, магазинах и больницах. Они особенно подходят для включения освещения, тепловых насосов, кондиционеров воздуха и других приборов, а так же используются для включения однофазных и трехфазных электрических двигателей. Особенность этих приборов – бесшумная работа. Контакторы могут быть встроены в распределительные щиты и установлены на стандартную 35 мм монтажную рейку (EN 60715). Контактор можно пломбировать. IKD 20, IKD 25, IK 40, IK 63 – являются контакторами с управлением постоянным или переменным током, с защитой от перенапряжения и с выпрямительным устройством, что позволяет управление постоянным или переменным током. Четырех полюсные контакты в контакторе могут выполнять функции силовых или вспомогательных контактов. IKA 20, IK 21 и IKA 25 – являются контакторами, с управлением только переменным током.

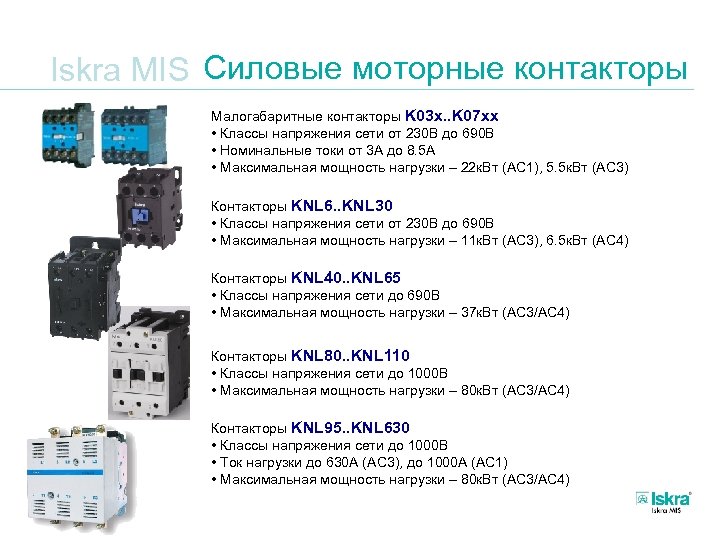

Iskra MIS Силовые моторные контакторы Малогабаритные контакторы K 03 x. . K 07 xx • Классы напряжения сети от 230 В до 690 В • Номинальные токи от 3 А до 8. 5 А • Максимальная мощность нагрузки – 22 к. Вт (AC 1), 5. 5 к. Вт (AC 3) Контакторы KNL 6. . KNL 30 • Классы напряжения сети от 230 В до 690 В • Максимальная мощность нагрузки – 11 к. Вт (AC 3), 6. 5 к. Вт (AC 4) Контакторы KNL 40. . KNL 65 • Классы напряжения сети до 690 В • Максимальная мощность нагрузки – 37 к. Вт (AC 3/AC 4) Контакторы KNL 80. . KNL 110 • Классы напряжения сети до 1000 В • Максимальная мощность нагрузки – 80 к. Вт (AC 3/AC 4) Контакторы KNL 95. . KNL 630 • Классы напряжения сети до 1000 В • Ток нагрузки до 630 А (AC 3), до 1000 А (AC 1) • Максимальная мощность нагрузки – 80 к. Вт (AC 3/AC 4)

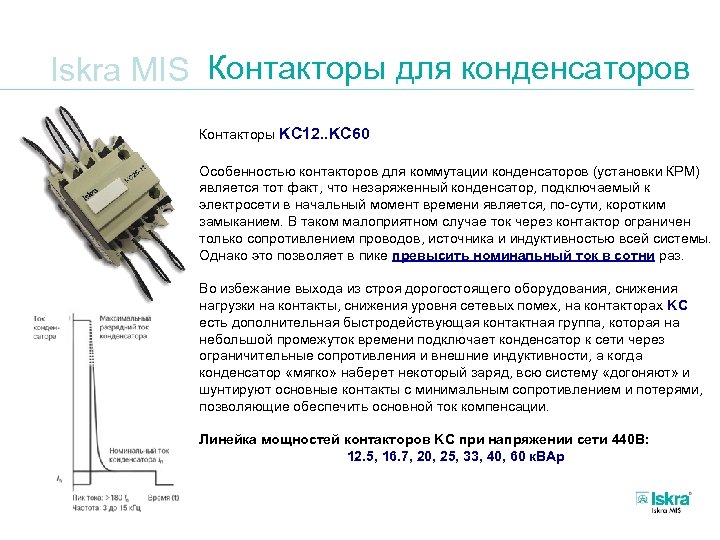

Iskra MIS Контакторы для конденсаторов Контакторы KC 12. . KC 60 Особенностью контакторов для коммутации конденсаторов (установки КРМ) является тот факт, что незаряженный конденсатор, подключаемый к электросети в начальный момент времени является, по-сути, коротким замыканием. В таком малоприятном случае ток через контактор ограничен только сопротивлением проводов, источника и индуктивностью всей системы. Однако это позволяет в пике превысить номинальный ток в сотни раз. Во избежание выхода из строя дорогостоящего оборудования, снижения нагрузки на контакты, снижения уровня сетевых помех, на контакторах KC есть дополнительная быстродействующая контактная группа, которая на небольшой промежуток времени подключает конденсатор к сети через ограничительные сопротивления и внешние индуктивности, а когда конденсатор «мягко» наберет некоторый заряд, всю систему «догоняют» и шунтируют основные контакты с минимальным сопротивлением и потерями, позволяющие обеспечить основной ток компенсации. Линейка мощностей контакторов KC при напряжении сети 440 В: 12. 5, 16. 7, 20, 25, 33, 40, 60 к. ВАр

Iskra MIS Тепловые реле

Iskra MIS Принцип действия Контактор выполняет только коммутацию цепи и не несет никаких защитных функций. Контактор стоек к короткому замыканию и может достаточно длительно выдерживать некоторые токовые перегрузки. Однако, если нагрузка по току превышает определенный предел, происходит перегрев и разрушение контактных пар. Чтобы избежать этого, а также для защиты нагрузки (в большинстве случаем – двигатель), применяются тепловые реле с регулируемой уставкой тока, отключающие катушку контактора от питания тем быстрее, чем на большую величину превышен номинальный ток. К подавляющему большинству контакторов выпускаются стандартные тепловые реле, согласованные по параметрам и присоединительным размерам

Iskra MIS Реле времени

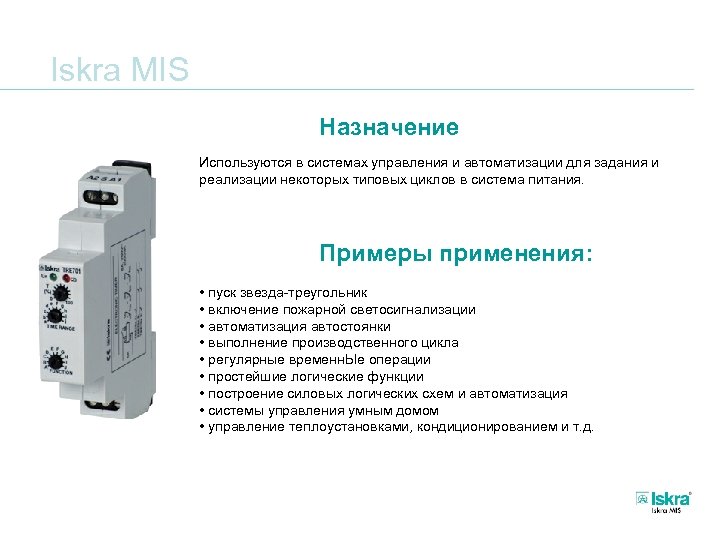

Iskra MIS Назначение Используются в системах управления и автоматизации для задания и реализации некоторых типовых циклов в система питания. Примеры применения: • пуск звезда-треугольник • включение пожарной светосигнализации • автоматизация автостоянки • выполнение производственного цикла • регулярные временн. Ые операции • простейшие логические функции • построение силовых логических схем и автоматизация • системы управления умным домом • управление теплоустановками, кондиционированием и т. д.

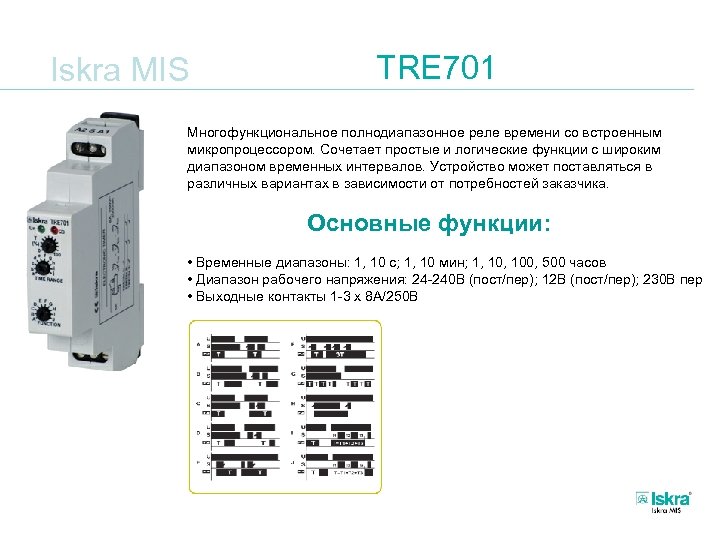

Iskra MIS TRE 701 Многофункциональное полнодиапазонное реле времени со встроенным микропроцессором. Сочетает простые и логические функции с широким диапазоном временных интервалов. Устройство может поставляться в различных вариантах в зависимости от потребностей заказчика. Основные функции: • Временные диапазоны: 1, 10 с; 1, 10 мин; 1, 100, 500 часов • Диапазон рабочего напряжения: 24 -240 В (пост/пер); 12 В (пост/пер); 230 В пер • Выходные контакты 1 -3 х 8 А/250 В

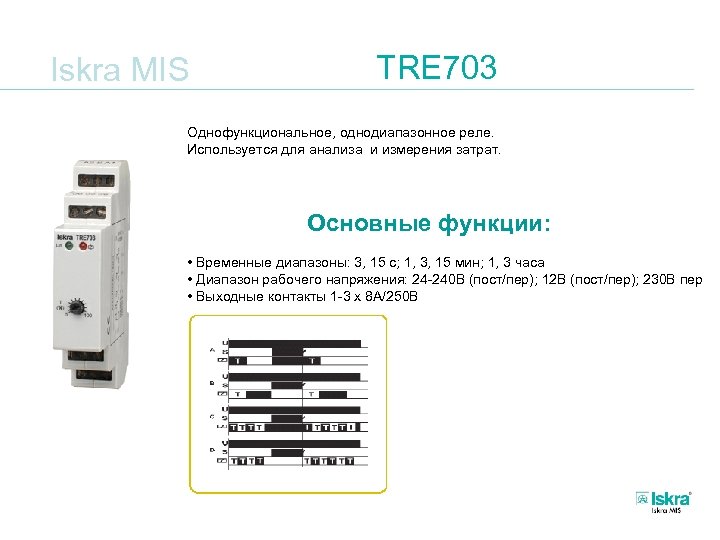

Iskra MIS TRE 703 Однофункциональное, однодиапазонное реле. Используется для анализа и измерения затрат. Основные функции: • Временные диапазоны: 3, 15 с; 1, 3, 15 мин; 1, 3 часа • Диапазон рабочего напряжения: 24 -240 В (пост/пер); 12 В (пост/пер); 230 В пер • Выходные контакты 1 -3 х 8 А/250 В

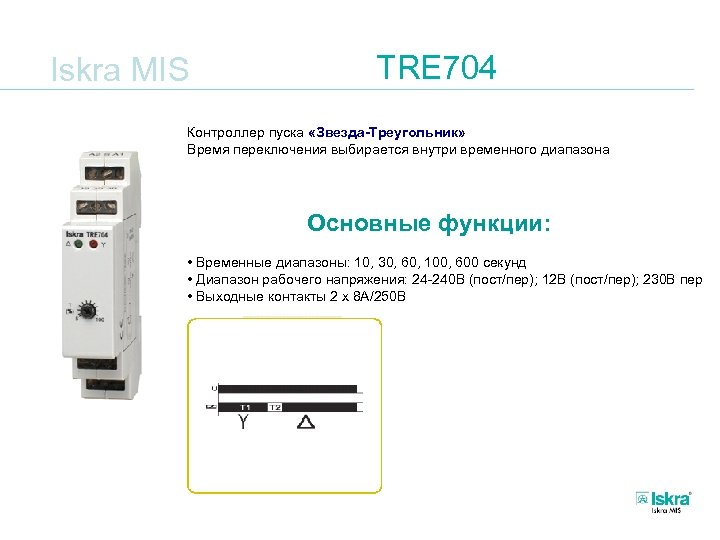

Iskra MIS TRE 704 Контроллер пуска «Звезда-Треугольник» Время переключения выбирается внутри временного диапазона Основные функции: • Временные диапазоны: 10, 30, 60, 100, 600 секунд • Диапазон рабочего напряжения: 24 -240 В (пост/пер); 12 В (пост/пер); 230 В пер • Выходные контакты 2 х 8 А/250 В

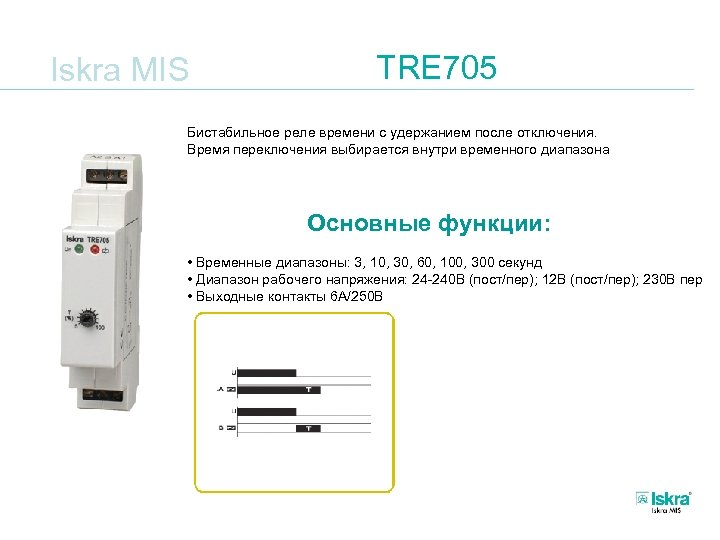

Iskra MIS TRE 705 Бистабильное реле времени с удержанием после отключения. Время переключения выбирается внутри временного диапазона Основные функции: • Временные диапазоны: 3, 10, 30, 60, 100, 300 секунд • Диапазон рабочего напряжения: 24 -240 В (пост/пер); 12 В (пост/пер); 230 В пер • Выходные контакты 6 А/250 В

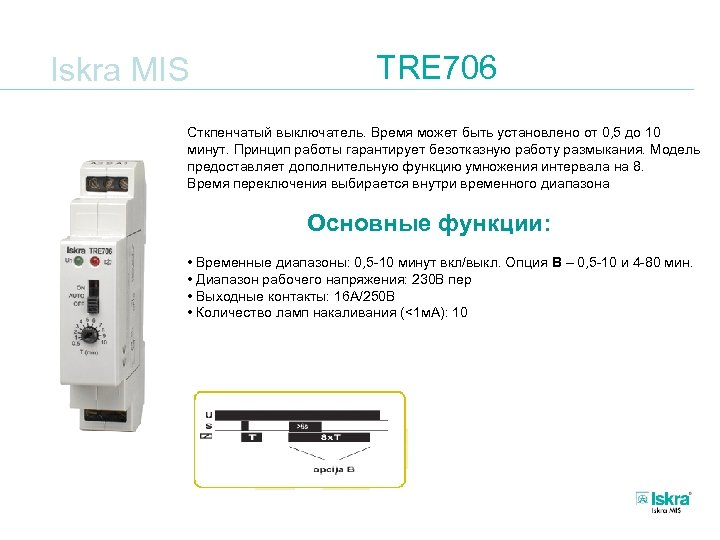

Iskra MIS TRE 706 Сткпенчатый выключатель. Время может быть установлено от 0, 5 до 10 минут. Принцип работы гарантирует безотказную работу размыкания. Модель предоставляет дополнительную функцию умножения интервала на 8. Время переключения выбирается внутри временного диапазона Основные функции: • Временные диапазоны: 0, 5 -10 минут вкл/выкл. Опция В – 0, 5 -10 и 4 -80 мин. • Диапазон рабочего напряжения: 230 В пер • Выходные контакты: 16 А/250 В • Количество ламп накаливания (<1 м. А): 10

Iskra MIS Think energy

Iskra MIS Contacts Iskra MIS, d. d. Ljubljanska cesta 24 a SI-4000 Kranj Slovenia T: +386 4 237 21 12 F: +386 4 237 21 29 E: info@iskra-mis. si www. iskra-mis. si President of the Board: Robert Srabotič, M. Sc.
