IPv 6 Update IPv 6 Task Force Nasional

IPv 6 Update IPv 6 Task Force Nasional IPv 6

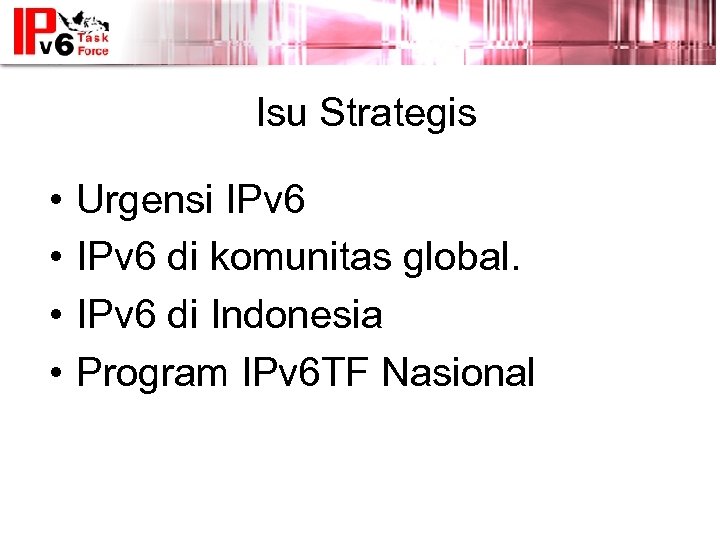

Isu Strategis • • Urgensi IPv 6 di komunitas global. IPv 6 di Indonesia Program IPv 6 TF Nasional

Urgensi IPv 6

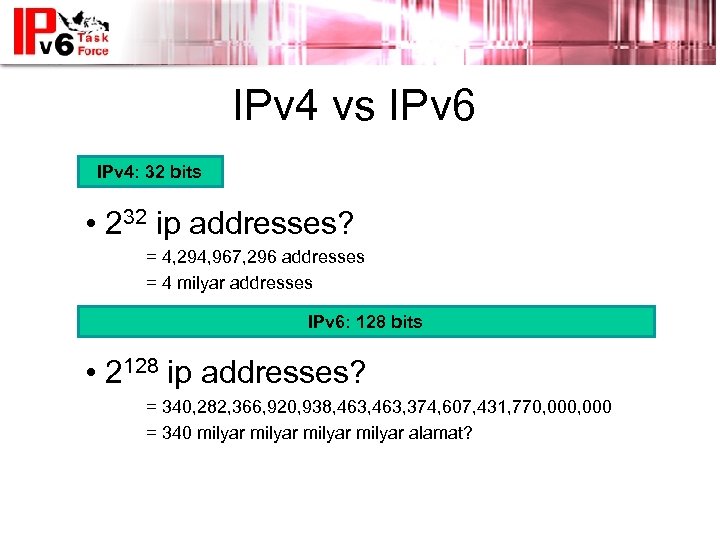

IPv 4 vs IPv 6 IPv 4: 32 bits • 232 ip addresses? = 4, 294, 967, 296 addresses = 4 milyar addresses IPv 6: 128 bits • 2128 ip addresses? = 340, 282, 366, 920, 938, 463, 374, 607, 431, 770, 000 = 340 milyar alamat?

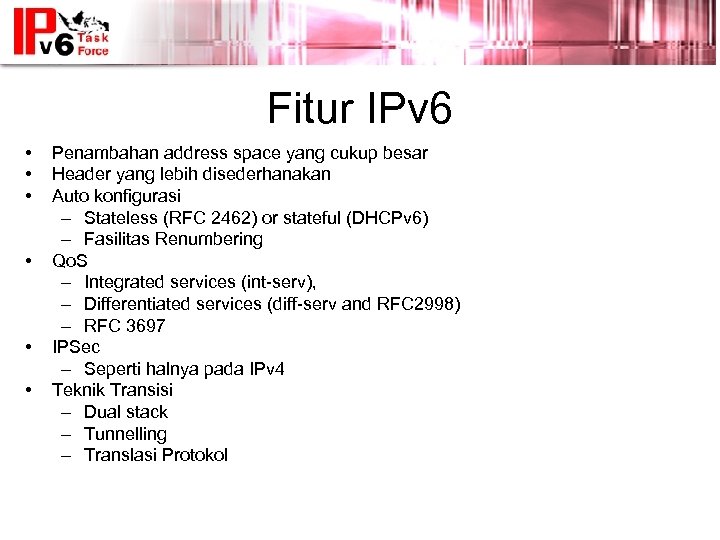

Fitur IPv 6 • • • Penambahan address space yang cukup besar Header yang lebih disederhanakan Auto konfigurasi – Stateless (RFC 2462) or stateful (DHCPv 6) – Fasilitas Renumbering Qo. S – Integrated services (int-serv), – Differentiated services (diff-serv and RFC 2998) – RFC 3697 IPSec – Seperti halnya pada IPv 4 Teknik Transisi – Dual stack – Tunnelling – Translasi Protokol

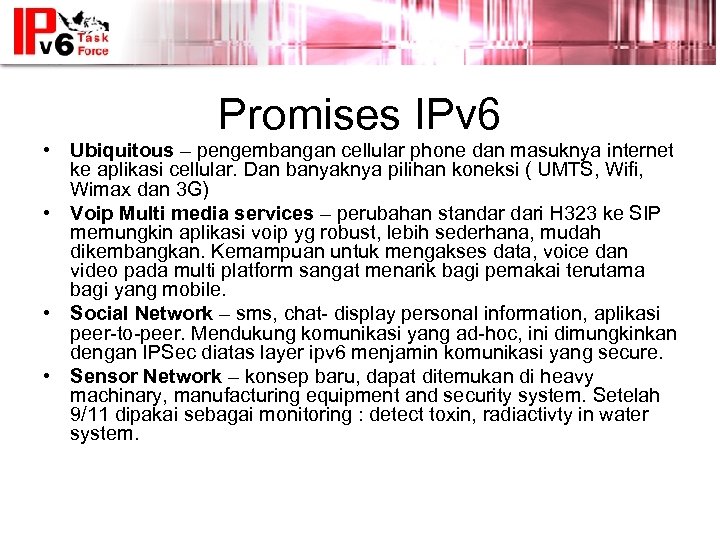

Promises IPv 6 • Ubiquitous – pengembangan cellular phone dan masuknya internet ke aplikasi cellular. Dan banyaknya pilihan koneksi ( UMTS, Wifi, Wimax dan 3 G) • Voip Multi media services – perubahan standar dari H 323 ke SIP memungkin aplikasi voip yg robust, lebih sederhana, mudah dikembangkan. Kemampuan untuk mengakses data, voice dan video pada multi platform sangat menarik bagi pemakai terutama bagi yang mobile. • Social Network – sms, chat- display personal information, aplikasi peer-to-peer. Mendukung komunikasi yang ad-hoc, ini dimungkinkan dengan IPSec diatas layer ipv 6 menjamin komunikasi yang secure. • Sensor Network – konsep baru, dapat ditemukan di heavy machinary, manufacturing equipment and security system. Setelah 9/11 dipakai sebagai monitoring : detect toxin, radiactivty in water system.

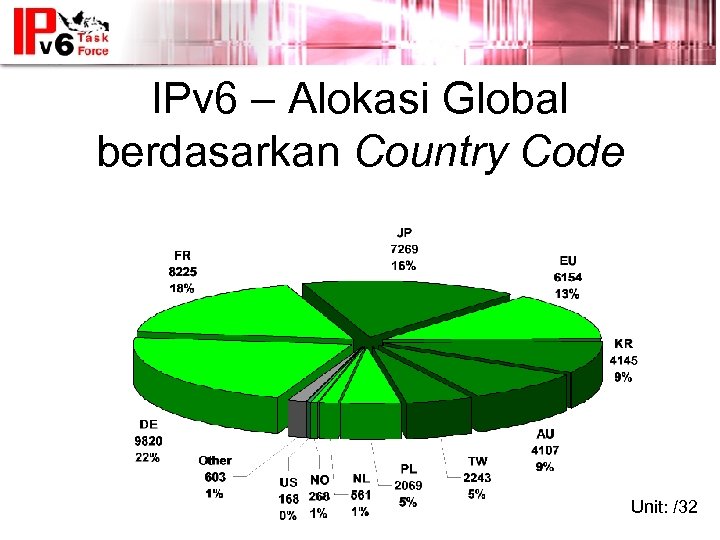

IPv 6 – Alokasi Global berdasarkan Country Code Unit: /32

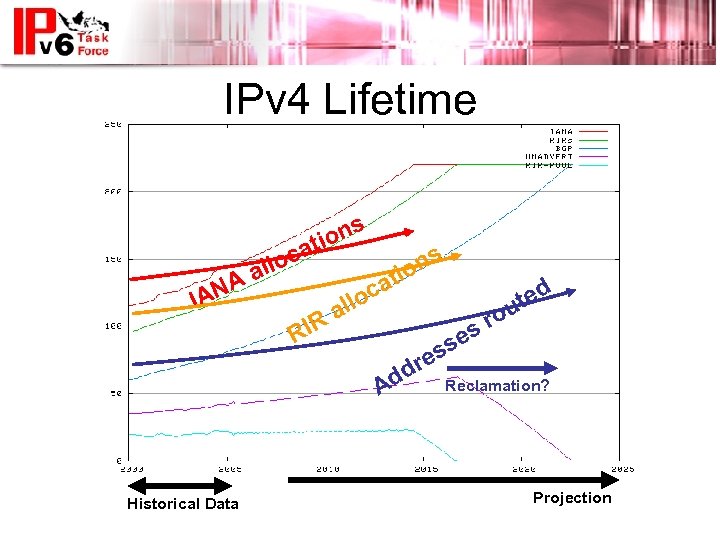

IPv 4 Lifetime s on ati lloc Aa IAN RIR s a loc al ion t o sr e s res dd A Historical Data ted u Reclamation? Projection

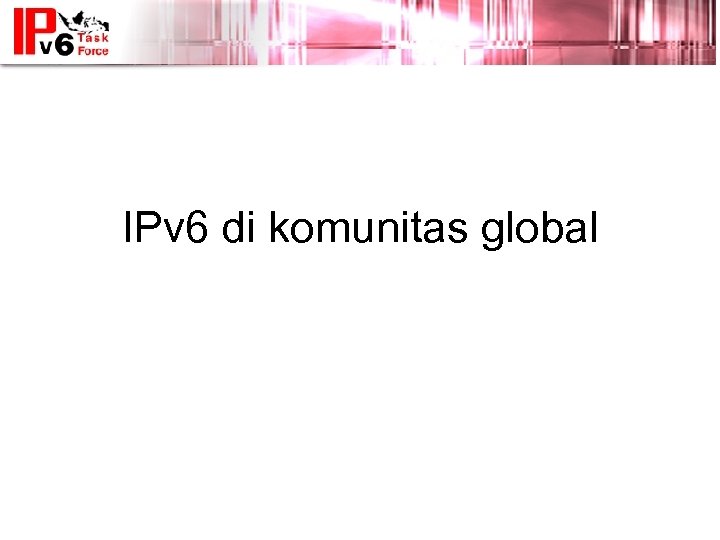

IPv 6 di komunitas global

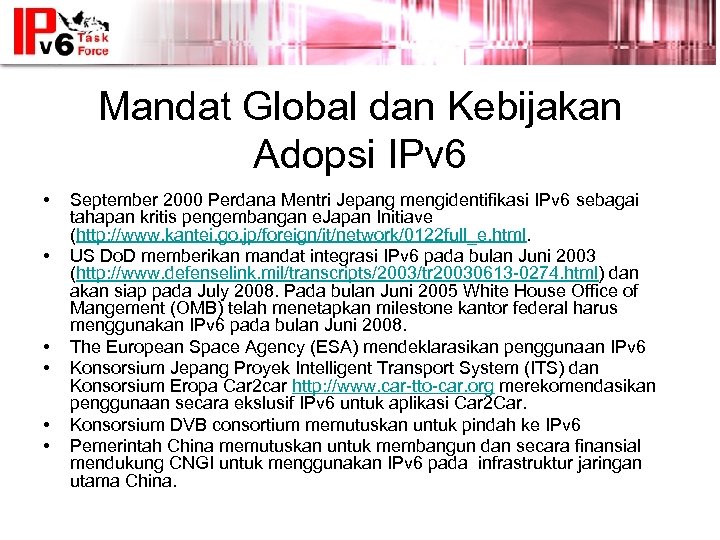

Mandat Global dan Kebijakan Adopsi IPv 6 • • • September 2000 Perdana Mentri Jepang mengidentifikasi IPv 6 sebagai tahapan kritis pengembangan e. Japan Initiave (http: //www. kantei. go. jp/foreign/it/network/0122 full_e. html. US Do. D memberikan mandat integrasi IPv 6 pada bulan Juni 2003 (http: //www. defenselink. mil/transcripts/2003/tr 20030613 -0274. html) dan akan siap pada July 2008. Pada bulan Juni 2005 White House Office of Mangement (OMB) telah menetapkan milestone kantor federal harus menggunakan IPv 6 pada bulan Juni 2008. The European Space Agency (ESA) mendeklarasikan penggunaan IPv 6 Konsorsium Jepang Proyek Intelligent Transport System (ITS) dan Konsorsium Eropa Car 2 car http: //www. car-tto-car. org merekomendasikan penggunaan secara ekslusif IPv 6 untuk aplikasi Car 2 Car. Konsorsium DVB consortium memutuskan untuk pindah ke IPv 6 Pemerintah China memutuskan untuk membangun dan secara finansial mendukung CNGI untuk menggunakan IPv 6 pada infrastruktur jaringan utama China.

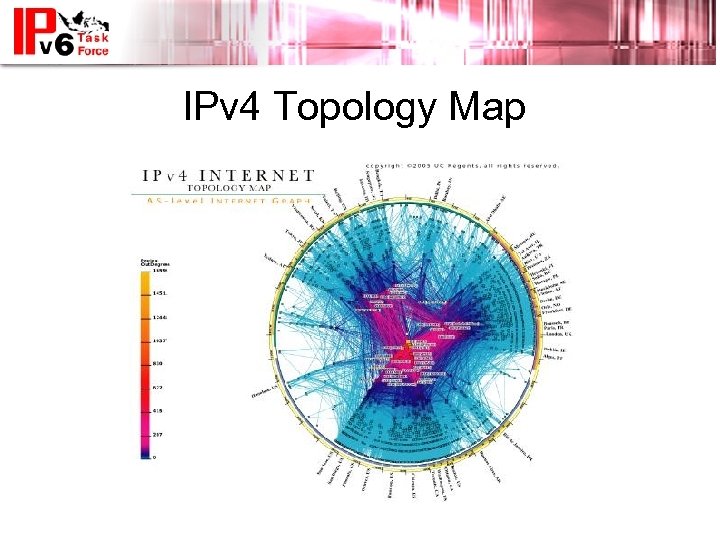

IPv 4 Topology Map

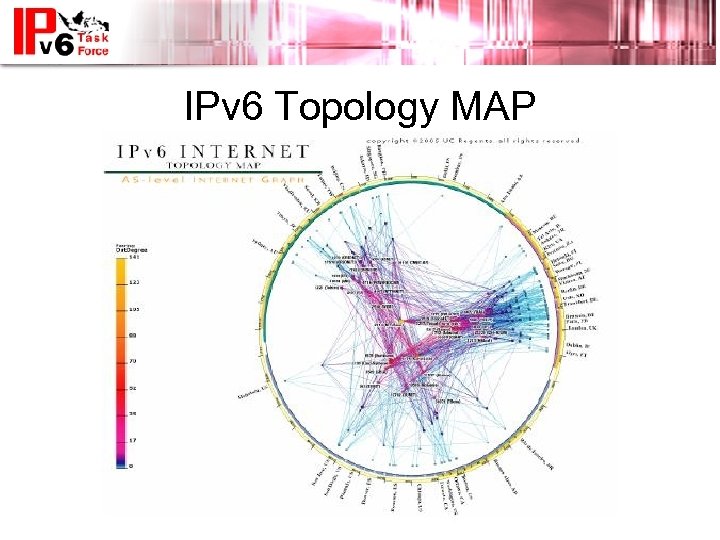

IPv 6 Topology MAP

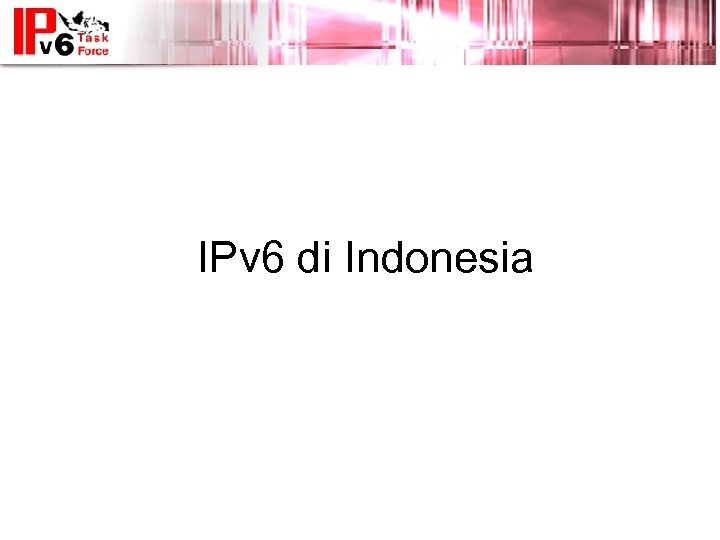

IPv 6 di Indonesia

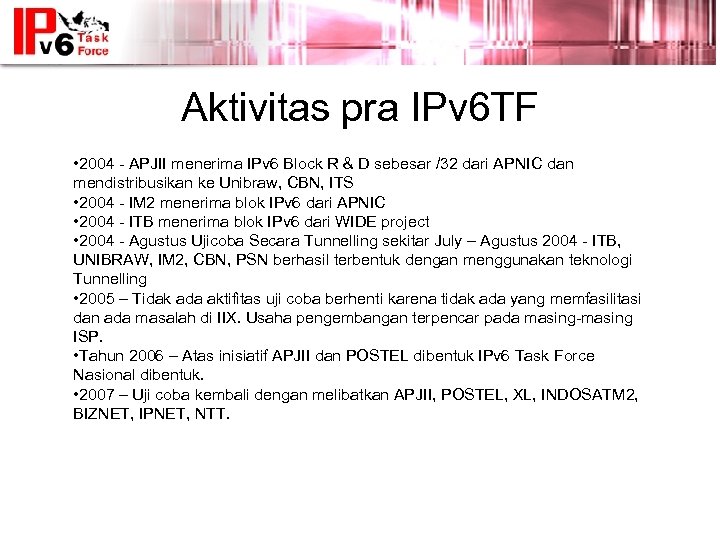

Aktivitas pra IPv 6 TF • 2004 - APJII menerima IPv 6 Block R & D sebesar /32 dari APNIC dan mendistribusikan ke Unibraw, CBN, ITS • 2004 - IM 2 menerima blok IPv 6 dari APNIC • 2004 - ITB menerima blok IPv 6 dari WIDE project • 2004 - Agustus Ujicoba Secara Tunnelling sekitar July – Agustus 2004 - ITB, UNIBRAW, IM 2, CBN, PSN berhasil terbentuk dengan menggunakan teknologi Tunnelling • 2005 – Tidak ada aktifitas uji coba berhenti karena tidak ada yang memfasilitasi dan ada masalah di IIX. Usaha pengembangan terpencar pada masing-masing ISP. • Tahun 2006 – Atas inisiatif APJII dan POSTEL dibentuk IPv 6 Task Force Nasional dibentuk. • 2007 – Uji coba kembali dengan melibatkan APJII, POSTEL, XL, INDOSATM 2, BIZNET, IPNET, NTT.

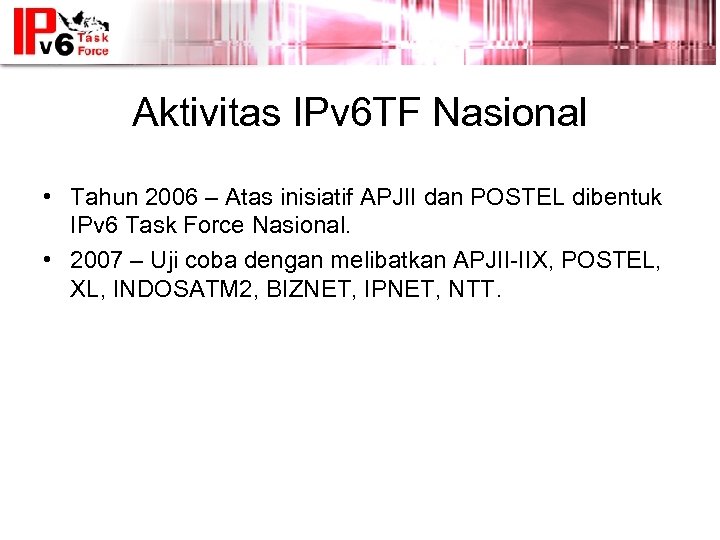

Aktivitas IPv 6 TF Nasional • Tahun 2006 – Atas inisiatif APJII dan POSTEL dibentuk IPv 6 Task Force Nasional. • 2007 – Uji coba dengan melibatkan APJII-IIX, POSTEL, XL, INDOSATM 2, BIZNET, IPNET, NTT.

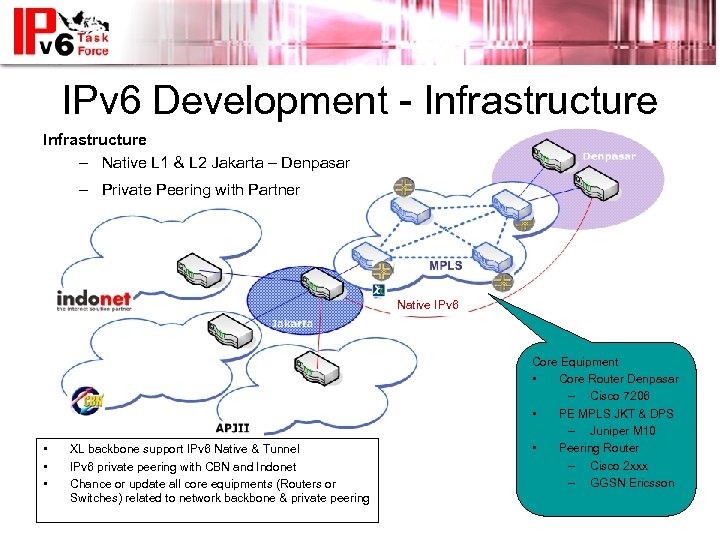

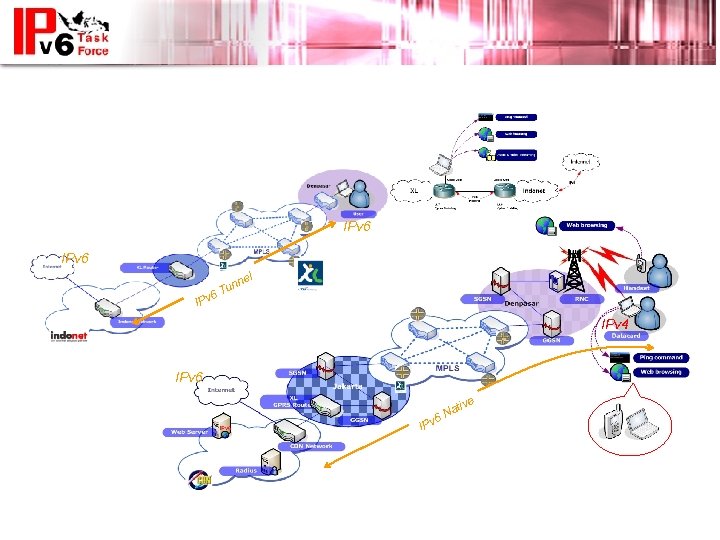

IPv 6 Development - Infrastructure – Native L 1 & L 2 Jakarta – Denpasar – Private Peering with Partner Native IPv 6 • • • XL backbone support IPv 6 Native & Tunnel IPv 6 private peering with CBN and Indonet Chance or update all core equipments (Routers or Switches) related to network backbone & private peering Core Equipment • Core Router Denpasar – Cisco 7206 • PE MPLS JKT & DPS – Juniper M 10 • Peering Router – Cisco 2 xxx – GGSN Ericsson

IPv 6 l ne 6 IPv n Tu IPv 4 IPv 6 tive IPv a 6 N

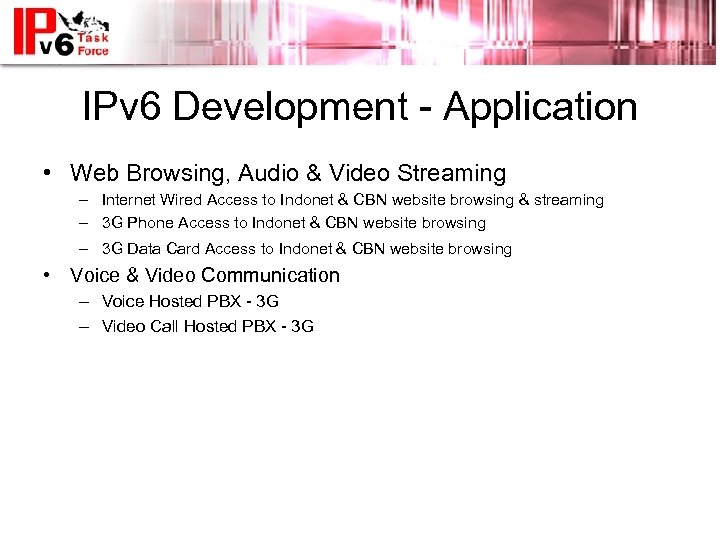

IPv 6 Development - Application • Web Browsing, Audio & Video Streaming – Internet Wired Access to Indonet & CBN website browsing & streaming – 3 G Phone Access to Indonet & CBN website browsing – 3 G Data Card Access to Indonet & CBN website browsing • Voice & Video Communication – Voice Hosted PBX - 3 G – Video Call Hosted PBX - 3 G

IPv 6 Development - Application • Reporting Result: Web Browsing, Audio & Video Streaming – Internet Wired Access to Indonet & CBN website browsing & streaming Access to Indonet website for browsing = successful Access to CBN website for browsing = successful Access to Indonet website for streaming = successful Access to CBN website for streaming = content not available – 3 G Phone Access to Indonet & CBN website browsing & streaming Access to Indonet website for browsing = need to connect Indonet network to XL mobile network Access to CBN website for browsing = successful Access to Indonet website for streaming = need to connect Indonet network to XL mobile network Access to CBN website for streaming = successful – 3 G Data Card Access to Indonet & CBN website browsing & streaming Access to Indonet & CBN website for browsing & streaming = IPv 6 data card not available Mobile user can use 3 G and

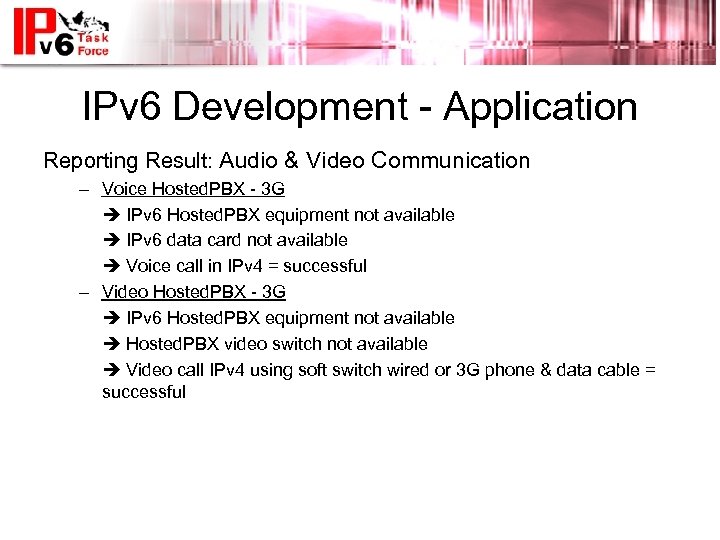

IPv 6 Development - Application Reporting Result: Audio & Video Communication – Voice Hosted. PBX - 3 G IPv 6 Hosted. PBX equipment not available IPv 6 data card not available Voice call in IPv 4 = successful – Video Hosted. PBX - 3 G IPv 6 Hosted. PBX equipment not available Hosted. PBX video switch not available Video call IPv 4 using soft switch wired or 3 G phone & data cable = successful

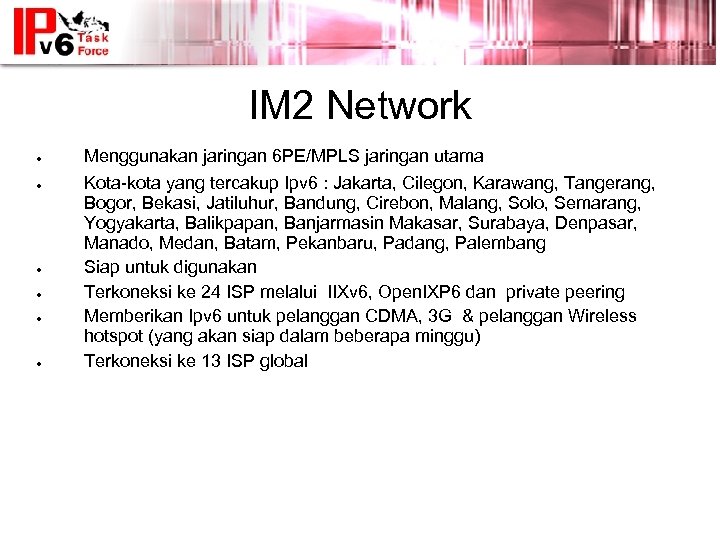

IM 2 Network ● ● ● Menggunakan jaringan 6 PE/MPLS jaringan utama Kota-kota yang tercakup Ipv 6 : Jakarta, Cilegon, Karawang, Tangerang, Bogor, Bekasi, Jatiluhur, Bandung, Cirebon, Malang, Solo, Semarang, Yogyakarta, Balikpapan, Banjarmasin Makasar, Surabaya, Denpasar, Manado, Medan, Batam, Pekanbaru, Padang, Palembang Siap untuk digunakan Terkoneksi ke 24 ISP melalui IIXv 6, Open. IXP 6 dan private peering Memberikan Ipv 6 untuk pelanggan CDMA, 3 G & pelanggan Wireless hotspot (yang akan siap dalam beberapa minggu) Terkoneksi ke 13 ISP global

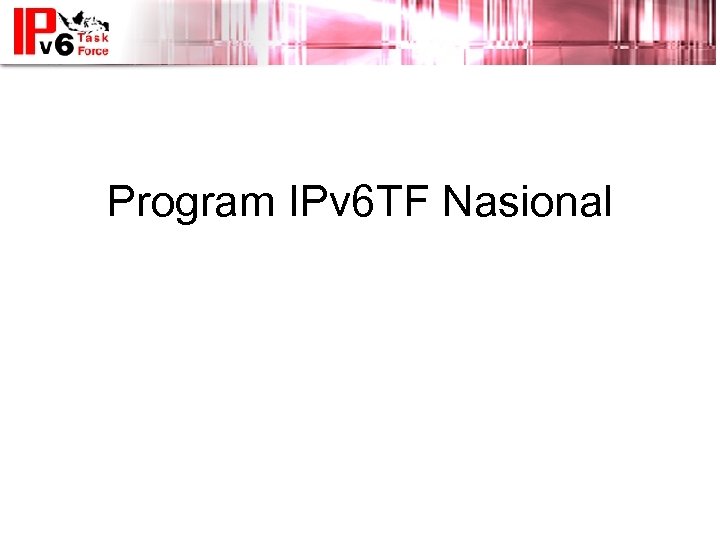

Program IPv 6 TF Nasional

IPv 6 TF Nasional Misi : – Sebagai Forum nasional IPv 6 yang melibatkan berbagai stakeholders dan dikoordinasikan bersama antara Ditjen Postel, APJII dan praktisi Internet. – Mengkoordinasikan kegiatan-kegiatan untuk mendorong implementasi IPv 6. – Mendorong penyelenggara telekomunikasi dan prabrikan nasional (lokal) untuk mendapatkan keuntungan serta manfaat dari penggunaan IPv 6. – Menciptakan standard-standard tambahan yang diperlukan – Memastikan partisipasi berbagai pihak terkait dan menjaga kebersamaan. – Mendorong terjadinya interoperability antar perangkat dan antar penyelenggara telekomunikasi dalam implementasi IPv 6.

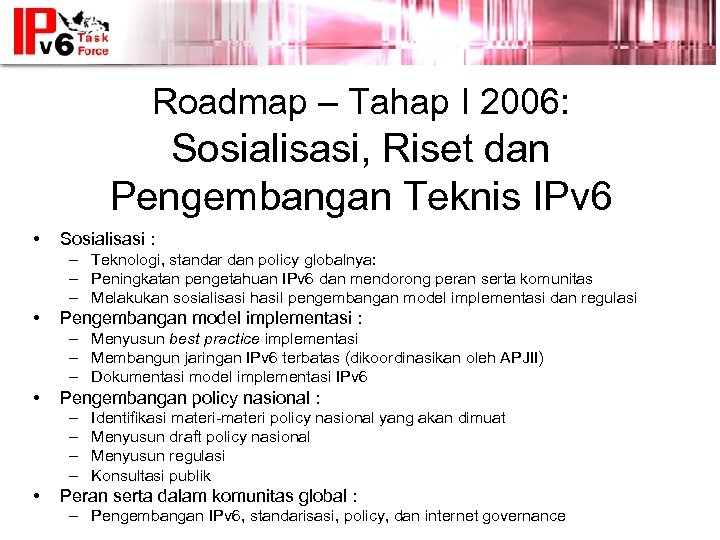

Roadmap – Tahap I 2006: Sosialisasi, Riset dan Pengembangan Teknis IPv 6 • Sosialisasi : – Teknologi, standar dan policy globalnya: – Peningkatan pengetahuan IPv 6 dan mendorong peran serta komunitas – Melakukan sosialisasi hasil pengembangan model implementasi dan regulasi • Pengembangan model implementasi : – Menyusun best practice implementasi – Membangun jaringan IPv 6 terbatas (dikoordinasikan oleh APJII) – Dokumentasi model implementasi IPv 6 • Pengembangan policy nasional : – – • Identifikasi materi-materi policy nasional yang akan dimuat Menyusun draft policy nasional Menyusun regulasi Konsultasi publik Peran serta dalam komunitas global : – Pengembangan IPv 6, standarisasi, policy, dan internet governance

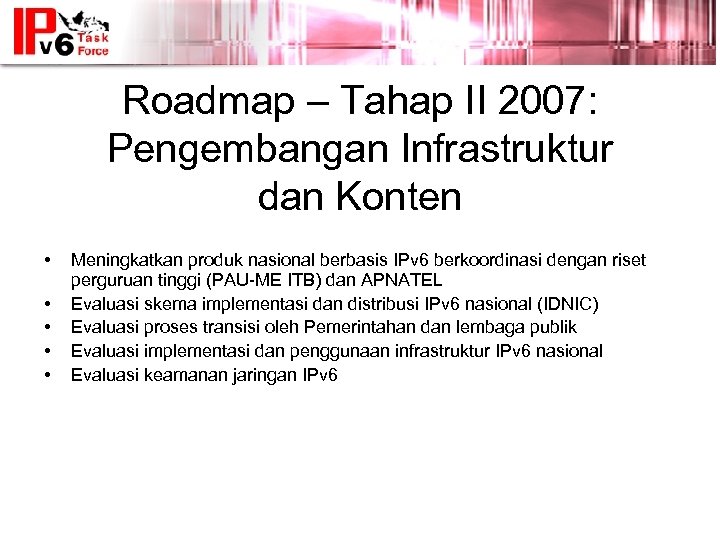

Roadmap – Tahap II 2007: Pengembangan Infrastruktur dan Konten • • • Meningkatkan produk nasional berbasis IPv 6 berkoordinasi dengan riset perguruan tinggi (PAU-ME ITB) dan APNATEL Evaluasi skema implementasi dan distribusi IPv 6 nasional (IDNIC) Evaluasi proses transisi oleh Pemerintahan dan lembaga publik Evaluasi implementasi dan penggunaan infrastruktur IPv 6 nasional Evaluasi keamanan jaringan IPv 6

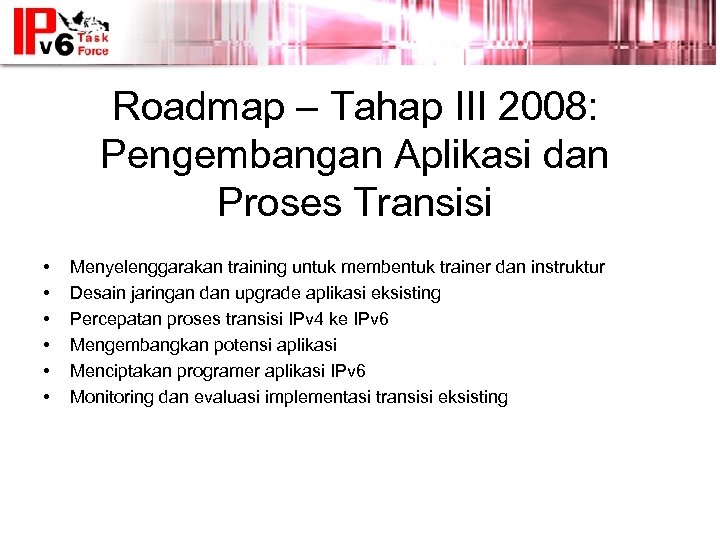

Roadmap – Tahap III 2008: Pengembangan Aplikasi dan Proses Transisi • • • Menyelenggarakan training untuk membentuk trainer dan instruktur Desain jaringan dan upgrade aplikasi eksisting Percepatan proses transisi IPv 4 ke IPv 6 Mengembangkan potensi aplikasi Menciptakan programer aplikasi IPv 6 Monitoring dan evaluasi implementasi transisi eksisting

Objective Native Network Deployment and Development • • • Tersedianya node awal Native Network IPv 6 Melakukan Uji fungsi Uji interoperabilty Tersedianya fasilitas IPv 6 Network yang berkelanjutan. Memberikan kesempatan penelitian dan ujicoba kepada masyarakat untuk mencoba interkoneksi dengan jaringan native IPv 6

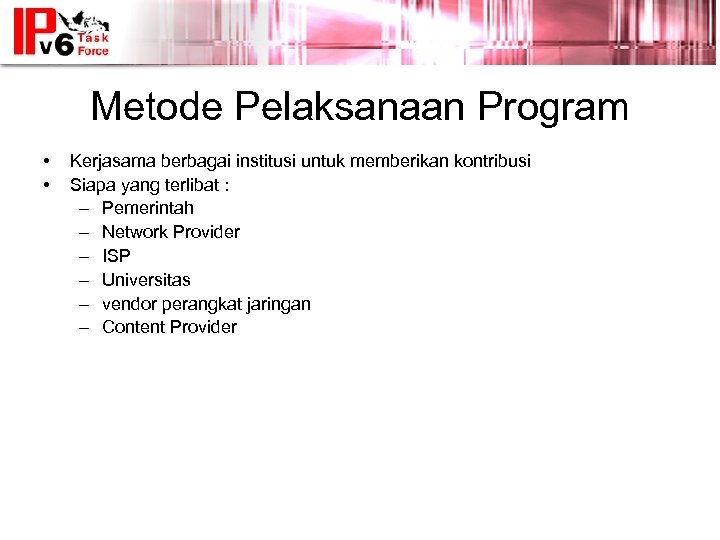

Metode Pelaksanaan Program • • Kerjasama berbagai institusi untuk memberikan kontribusi Siapa yang terlibat : – Pemerintah – Network Provider – ISP – Universitas – vendor perangkat jaringan – Content Provider

Tahapan pengerjaan IPv 6 NETWORK Aktifitas Percobaan PHASE PERIODE ACTIONS TARGET INTERKONEKSI PHASE-1 Agust 2006 – Nov. 2006 • Konsep & Konfigurasi • Mengundang stakeholder dan partisipasi • Trial : – Penyiapan sistem, setting – Domestik peering – International peering – Opening akses Network Provider ISP Education PHASE-2 Des 2006 – Feb 2007 • Expanding trial • Running Network Provider, Education, Government dan ISP PHASE-3 Feb 2007 – Mei 2007 • Expanding on running • On going facility for native IPv 6 networks User, Content Provider, Network Provider, Education, Government dan ISP

PHASE-1 IPv 6 Native Network Deployment IPv 4 Cloud Native IPv 6 Cloud JAKARTA ONLY Core Switch Unibraw DNS Switch 6 to 4 Others 7206 VXR M 7 i UI NE 6000 Web Server Access Switch-2 ITB Postel Access Switch-1 ISP-A ISP-B ISP-C ISP-D ISP-E ISP-F ISP-G ISP-H ISP-I ISP-J

PHASE -2 IPv 6 Native Network Deployment Native IPv 6 Cloud JAKARTA ONLY Core Switch IPv 4 Cloud University Switch 6 to 4 Corp 7206 VXR M 7 i Gov NE 6000 DNS, Proxy, Web Server Mail server, Looking Glass IP-PBX, ENUM etc Access Switch-2 Access Switch-1 ISP-A ISP-B ISP-C ISP-D ISP-E Campus B Corp. A Corp. B Campus A Campus C

PHASE-3 IPv 6 Native Network Deployment Native IPv 6 Cloud JAKARTA Native IPv 6 Cloud Surabaya Native IPv 6 Cloud Bandung Native IPv 6 Cloud Yogyakarta Native IPv 6 Cloud Medan

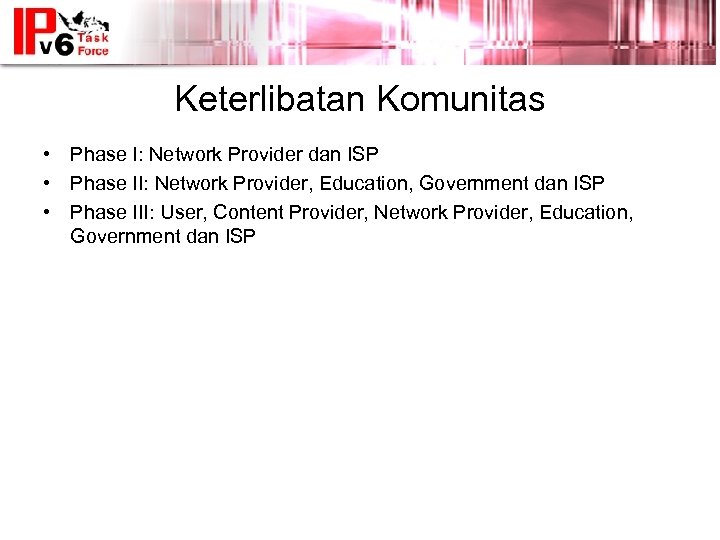

Keterlibatan Komunitas • Phase I: Network Provider dan ISP • Phase II: Network Provider, Education, Government dan ISP • Phase III: User, Content Provider, Network Provider, Education, Government dan ISP

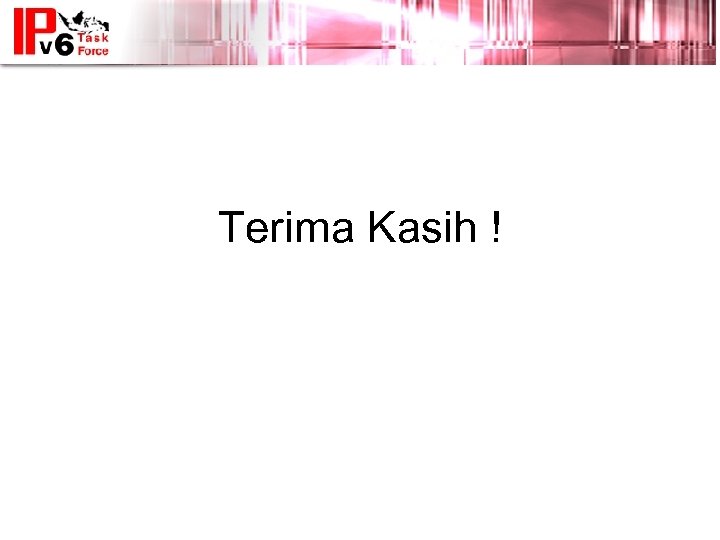

Terima Kasih !
