ИПИ-технологии в приборостроении Интегрированная логистическая поддержка постпроизводственных этапов ЖЦИ Лекционный объем курса: 14 часов

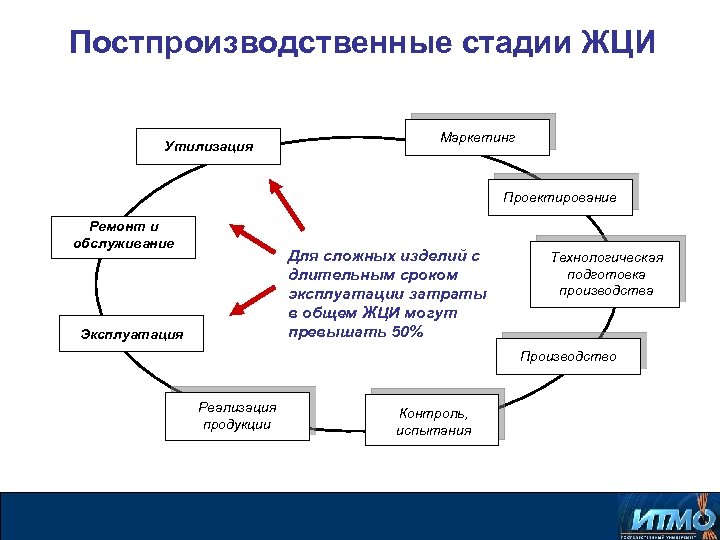

Постпроизводственные стадии ЖЦИ Утилизация Маркетинг Проектирование Ремонт и обслуживание Для сложных изделий с длительным сроком эксплуатации затраты в общем ЖЦИ могут превышать 50% Эксплуатация Технологическая подготовка производства Производство Реализация продукции Контроль, испытания
Интегрированная логистическая поддержка (ИЛП) ИЛП – комплекс управленческих процессов и процедур, направленных на сокращение затрат на постпроизводственных стадиях ЖЦИ ИЛП Логистический анализ изделия Планирование процедур технического обслуживания и ремонта Разработка и обеспечение ИЭТР Планирование поддержки материально-технического обеспечения
Интерактивное электронное техническое руководство (ИЭТР) ИЭТР – структурированный комплекс взаимосвязанных технических данных, предназначенный для предоставления в интерактивном режиме справочной и описательной информации об эксплуатационных и ремонтных процедурах, связанных с конкретным изделием Электронная система отображения База данных
Задачи, решаемые с помощью ИЭТР Обеспечение пользователя справочным материалом об устройстве и принципах работы изделия Обучение пользователя правилам эксплуатации, обслуживания и ремонта изделия Обеспечение пользователя информацией о технологии выполнения операций с изделием, потребности в необходимых инструментах и материалах, о количестве и квалификации персонала Диагностика состояния оборудования и поиска неисправностей Автоматизированный заказ материалов и запасных частей Подготовка и реализация автоматизированного заказа материалов и запасных частей Планирование и учет проведения регламентных работ Обмен данными между потребителем и поставщиком
TGBuilder (Technical Guide Builder) Система TGBuilder разработана в НИЦ CALS “Прикладная логистика” для автоматизации создания электронной эксплуатационной документации (ЭЭД) Стандарт AECMA 1000 D разработан Европейской ассоциацией производителей аэрокосмической техники Модуль данных (МД) – компонент ЭЭД, имеющий статусную (идентификационную) и содержательную части Шаблоны ЭЭД Стандарт AECMA 1000 D Модули данных Б-ка элементов оформления Формирование требований к ЭЭД Подготовка материалов Создание ЭЭД Словари терминов
Типы модулей данных по стандарту AECMA 1000 D Тип МД Содержание МД Описательная информация Сведения об устройстве и принципах работы изделия, его систем и узлов Процедурно-технологическая информация Инструкции для проведения процедур технического обслуживания изделия Информация для планирования технического обслуживания Сведения о регламенте технического обслуживания изделия, его систем и агрегатов Информация о возможных неисправностях и методах их устранения Перечни возможных неисправностей с указанием их симптомов, ссылочная информация на процедурнотехнологические МД с описанием процедур поиска и устранения неисправностей Каталоги деталей и сборочных единиц Иллюстрированные перечни деталей и сборочных единиц изделия, его систем или агрегатов Инструкция для оператора (операторов) Сведения и инструкции для использования изделия по назначению

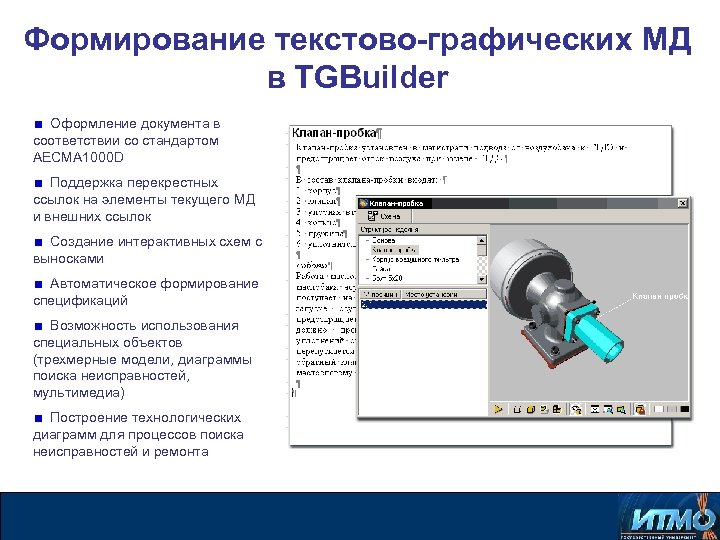

Формирование текстово-графических МД в TGBuilder Оформление документа в соответствии со стандартом AECMA 1000 D Поддержка перекрестных ссылок на элементы текущего МД и внешних ссылок Создание интерактивных схем с выносками Автоматическое формирование спецификаций Возможность использования специальных объектов (трехмерные модели, диаграммы поиска неисправностей, мультимедиа) Построение технологических диаграмм для процессов поиска неисправностей и ремонта
Технология виртуальных руководств: Parallel. Graphics – набор программных продуктов, обеспечивающих создание различных видов 3 D-приложений для эксплуатации, обслуживания и ремонта сложных изделий и технологического оборудования

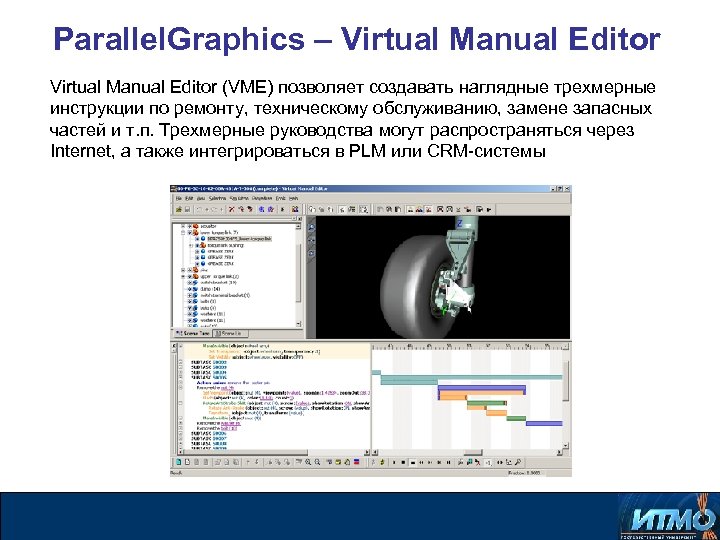

Parallel. Graphics – Virtual Manual Editor (VME) позволяет создавать наглядные трехмерные инструкции по ремонту, техническому обслуживанию, замене запасных частей и т. п. Трехмерные руководства могут распространяться через Internet, а также интегрироваться в PLM или CRM-системы

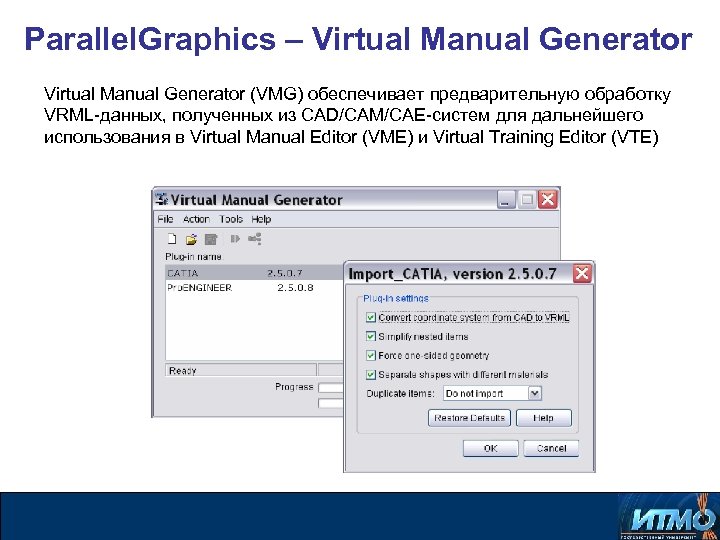

Parallel. Graphics – Virtual Manual Generator (VMG) обеспечивает предварительную обработку VRML-данных, полученных из CAD/CAM/CAE-систем для дальнейшего использования в Virtual Manual Editor (VME) и Virtual Training Editor (VTE)

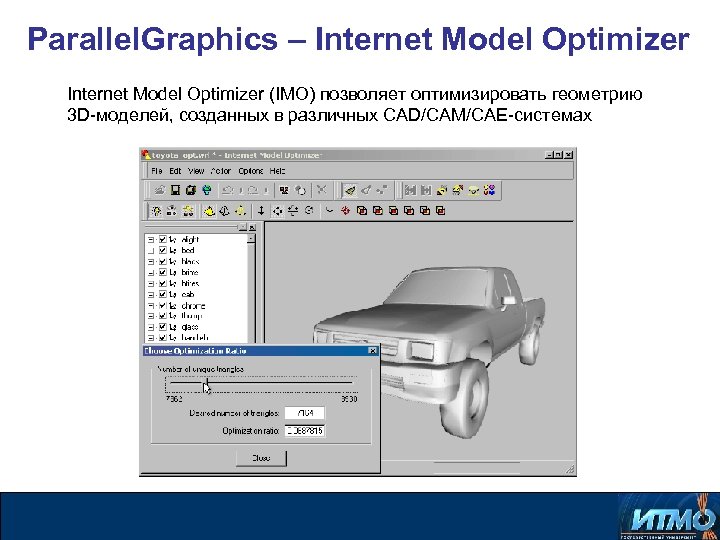

Parallel. Graphics – Internet Model Optimizer (IMO) позволяет оптимизировать геометрию 3 D-моделей, созданных в различных CAD/CAM/CAE-системах
Parallel. Graphics – Virtual Manual Publisher (VMP) позволяет интегрировать 3 D симуляции в HTMLдокументы VMP позволяет определить, какие элементы интерфейса будут доступны в 3 D симуляции и при необходимости отредактировать текст процедуры

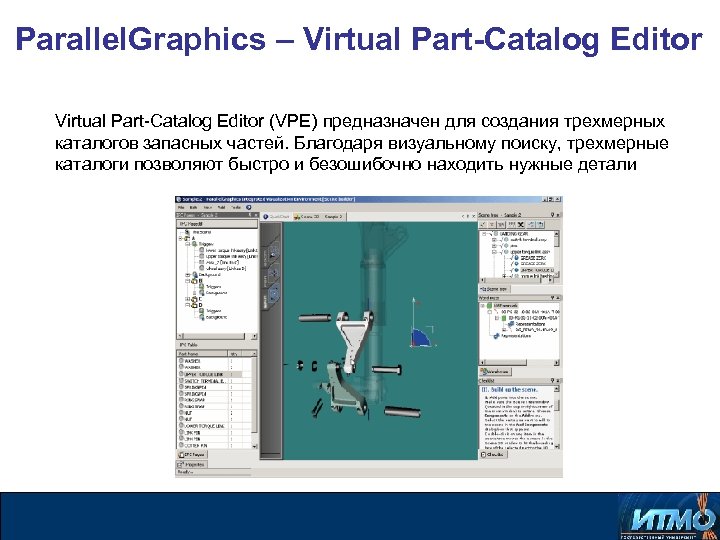

Parallel. Graphics – Virtual Part-Catalog Editor (VPE) предназначен для создания трехмерных каталогов запасных частей. Благодаря визуальному поиску, трехмерные каталоги позволяют быстро и безошибочно находить нужные детали

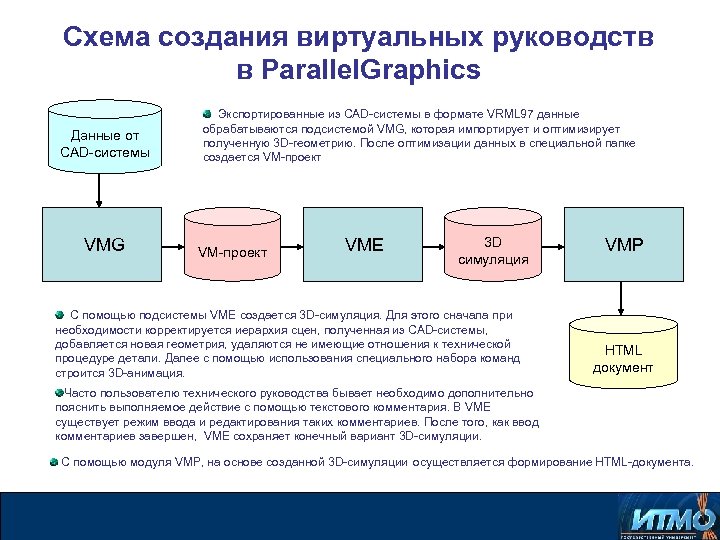

Схема создания виртуальных руководств в Parallel. Graphics Данные от CAD-системы VMG Экспортированные из CAD-системы в формате VRML 97 данные обрабатываются подсистемой VMG, которая импортирует и оптимизирует полученную 3 D-геометрию. После оптимизации данных в специальной папке создается VM-проект VME 3 D симуляция С помощью подсистемы VME создается 3 D-симуляция. Для этого сначала при необходимости корректируется иерархия сцен, полученная из CAD-системы, добавляется новая геометрия, удаляются не имеющие отношения к технической процедуре детали. Далее с помощью использования специального набора команд строится 3 D-анимация. VMP HTML документ Часто пользователю технического руководства бывает необходимо дополнительно пояснить выполняемое действие с помощью текстового комментария. В VME существует режим ввода и редактирования таких комментариев. После того, как ввод комментариев завершен, VME сохраняет конечный вариант 3 D-симуляции. С помощью модуля VMP, на основе созданной 3 D-симуляции осуществляется формирование HTML-документа.
Конец лекции Конец курса лекций
