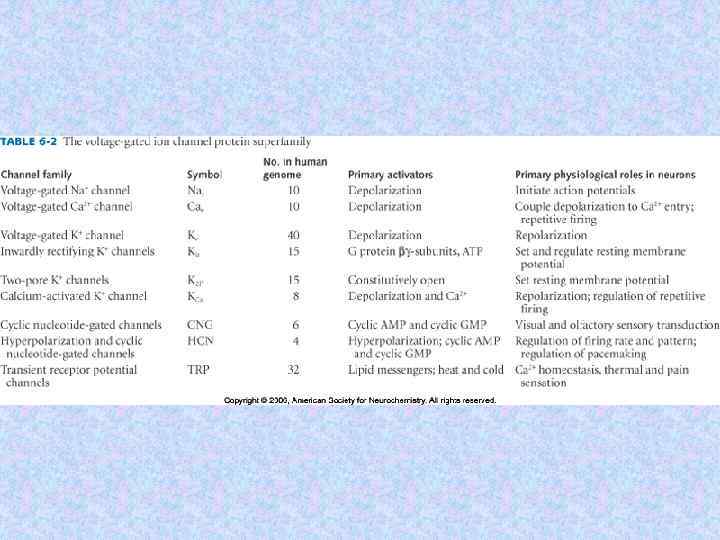

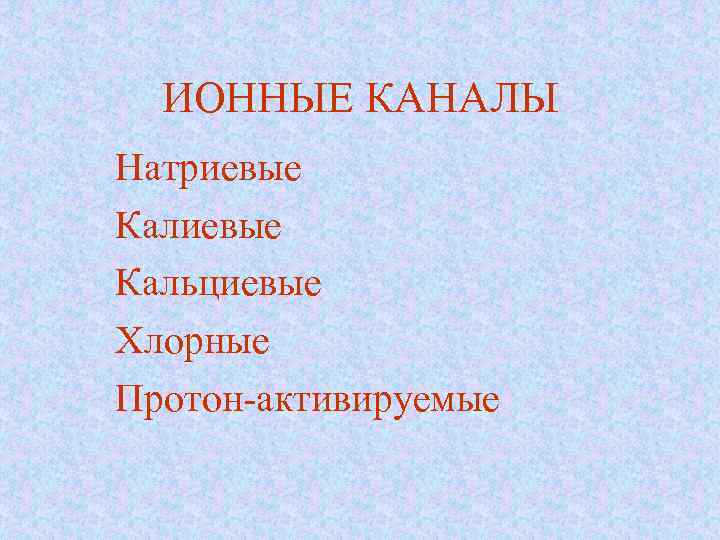

ИОННЫЕ КАНАЛЫ Натриевые Кальциевые Хлорные Протон-активируемые

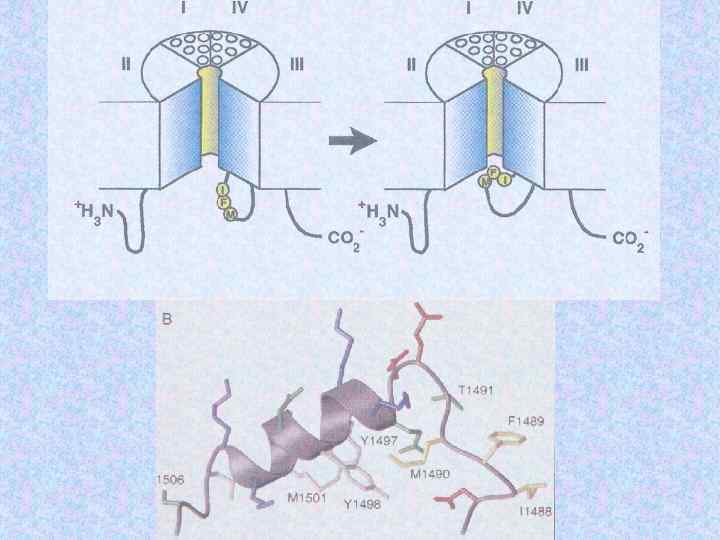

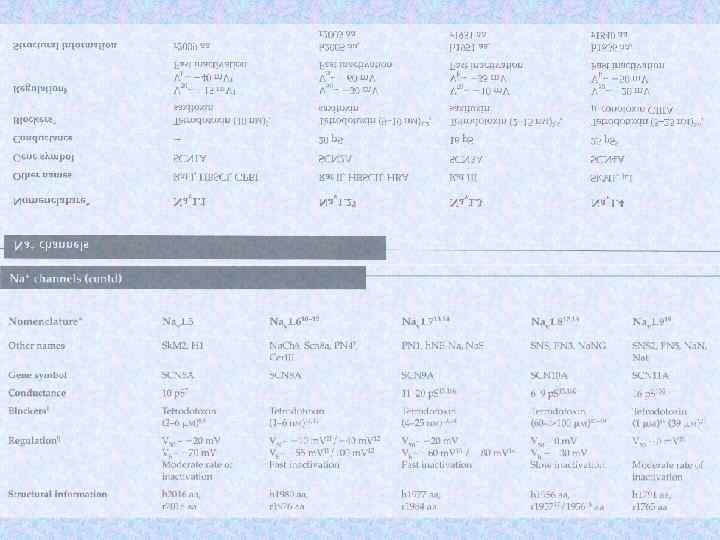

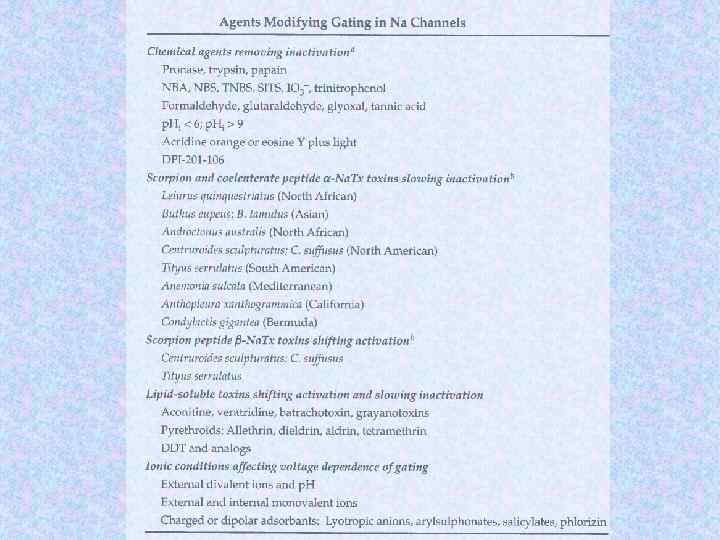

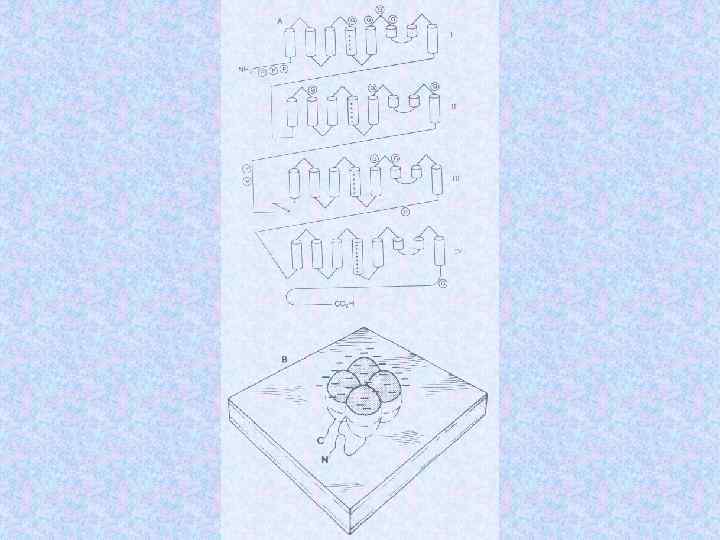

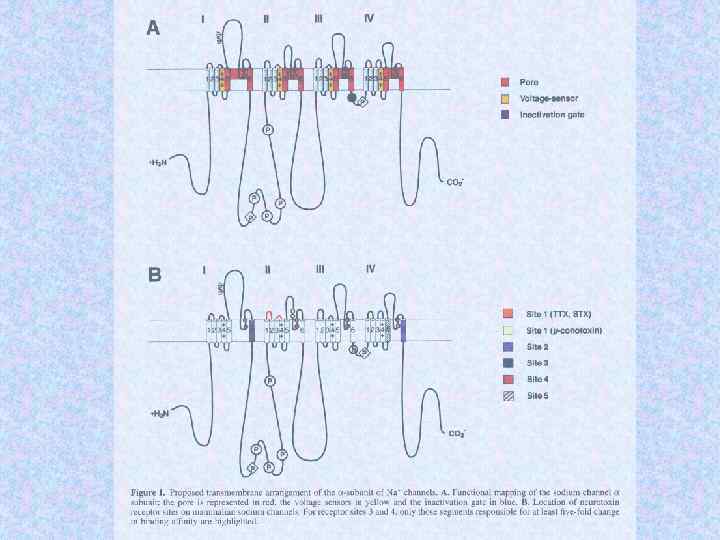

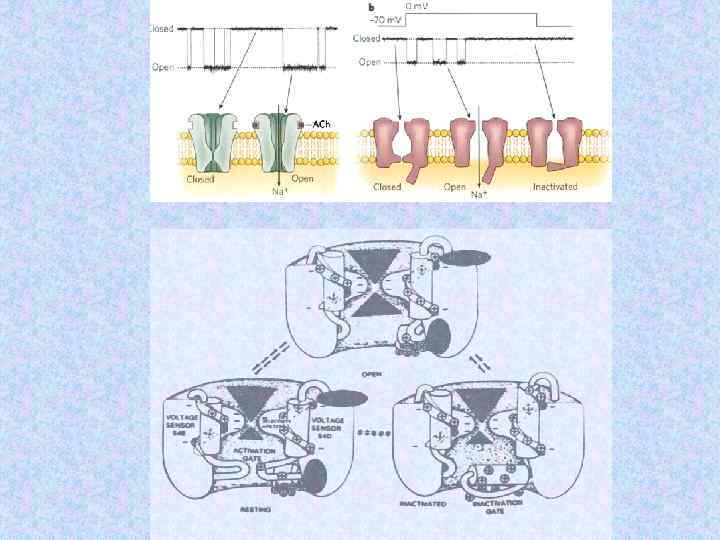

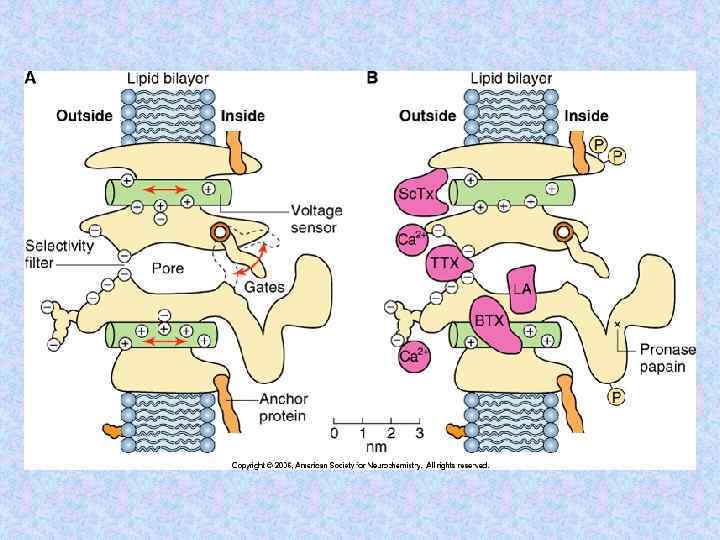

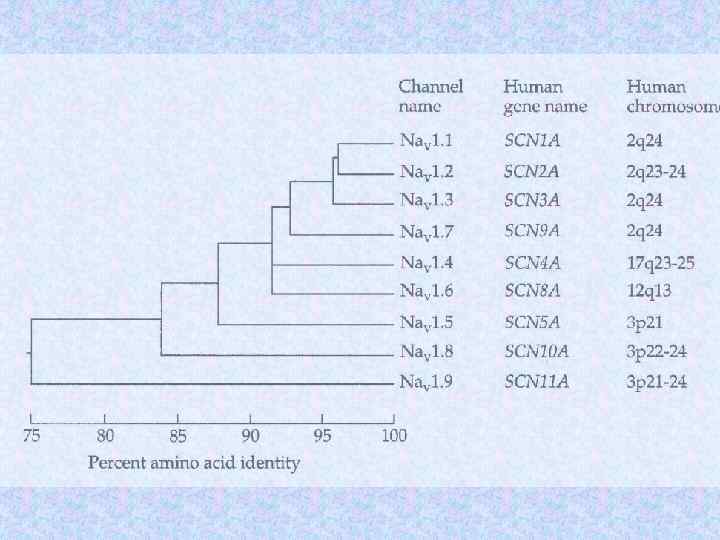

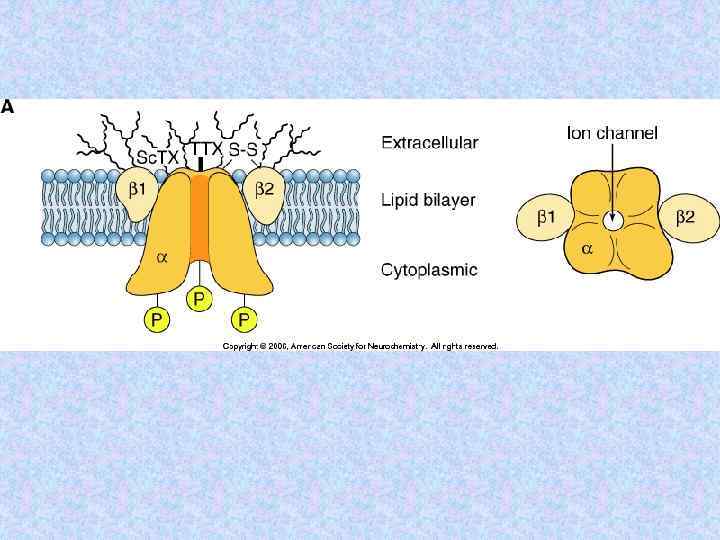

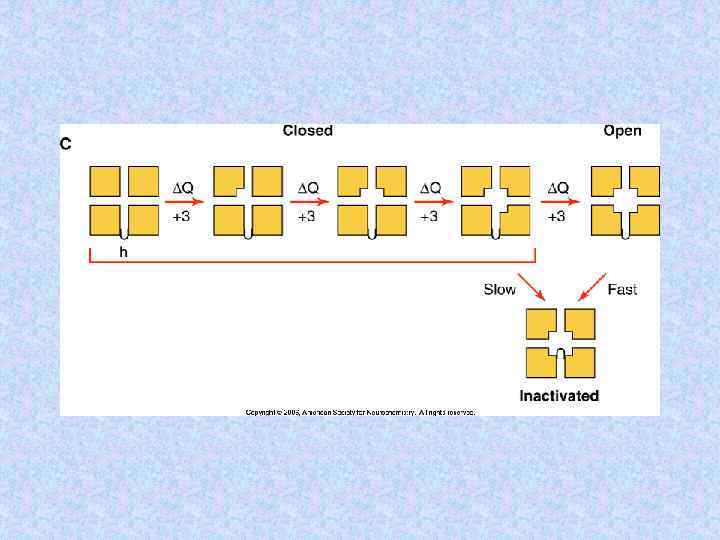

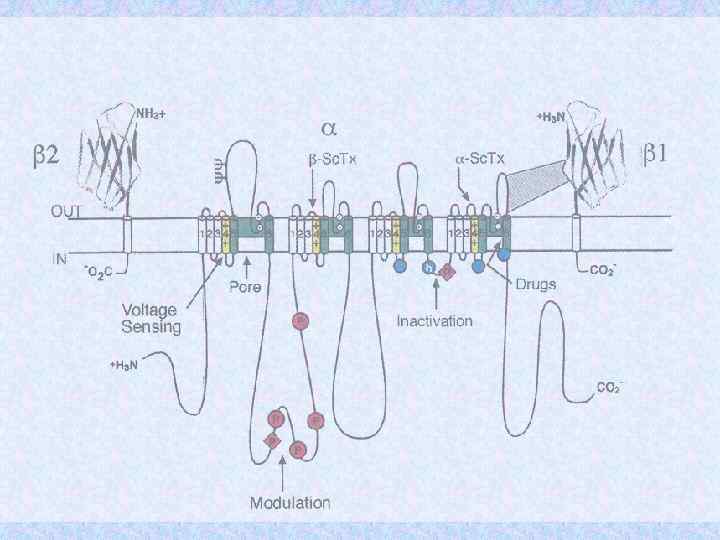

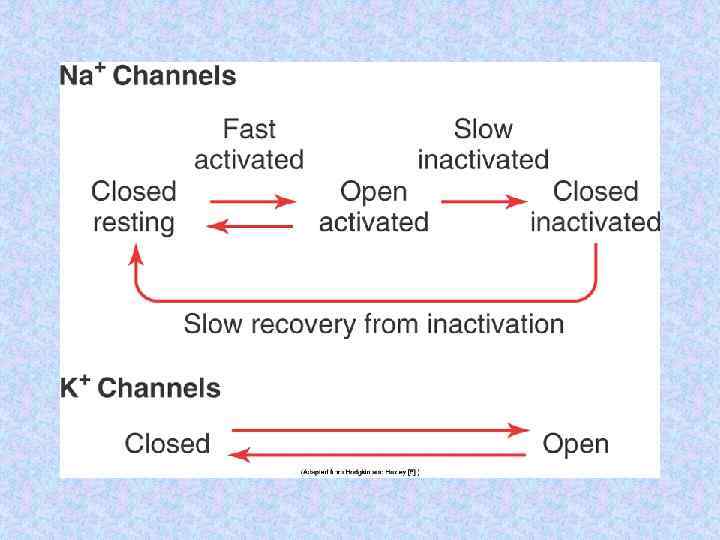

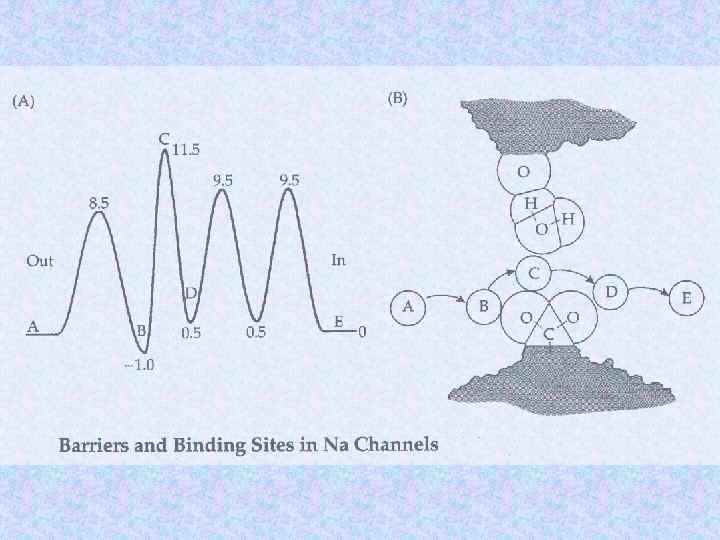

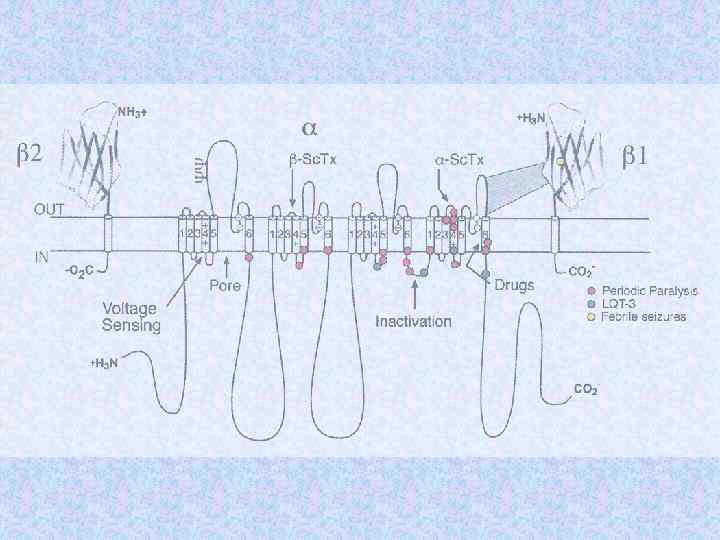

Электровозбудимые натриевые каналы

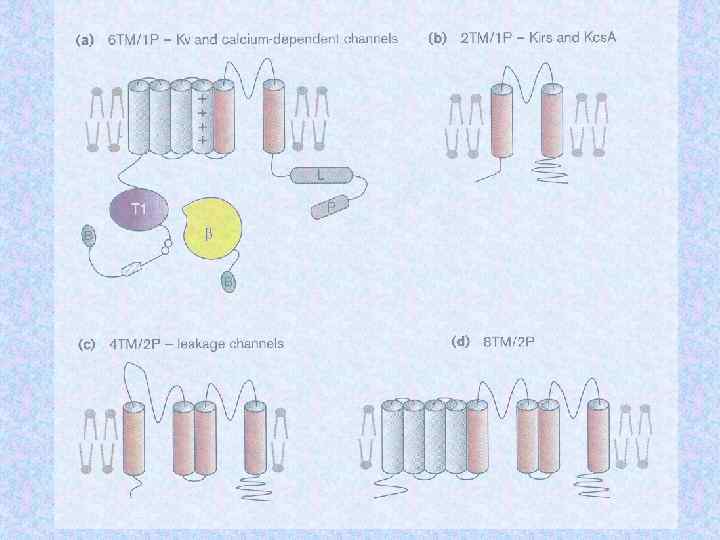

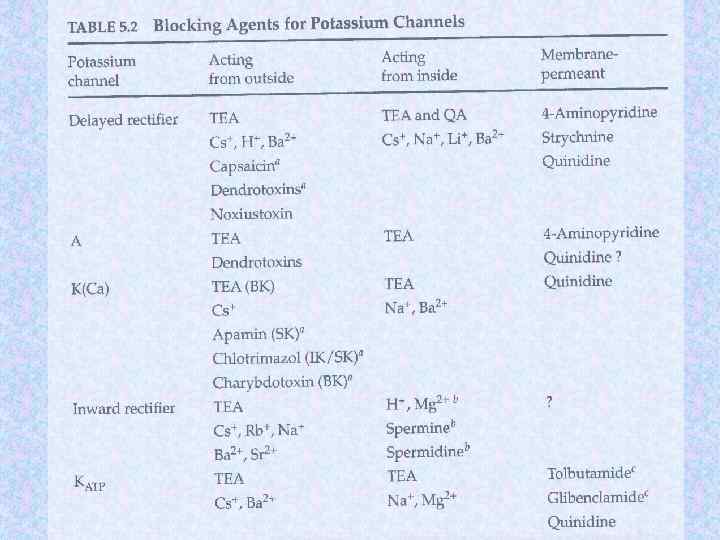

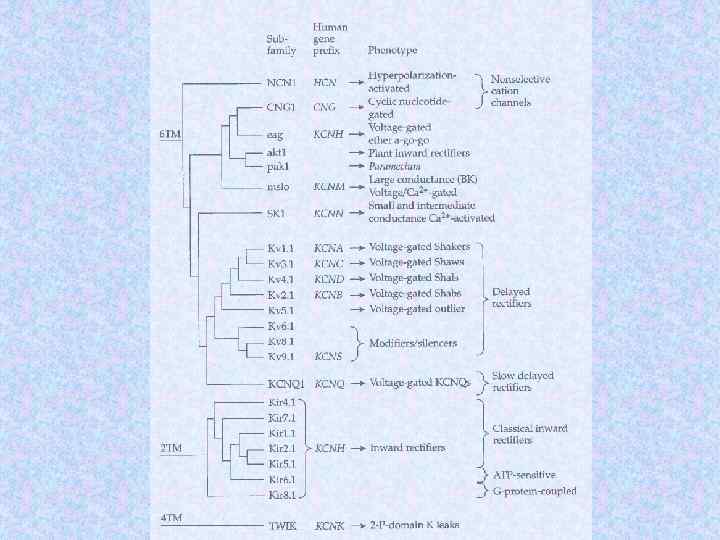

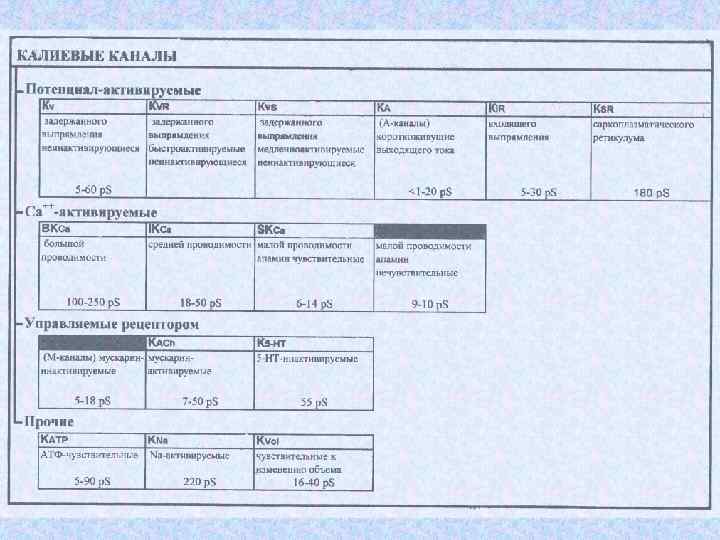

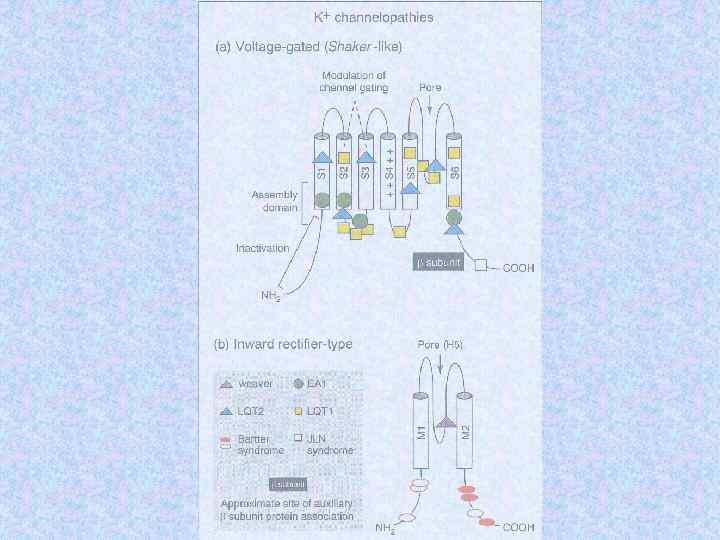

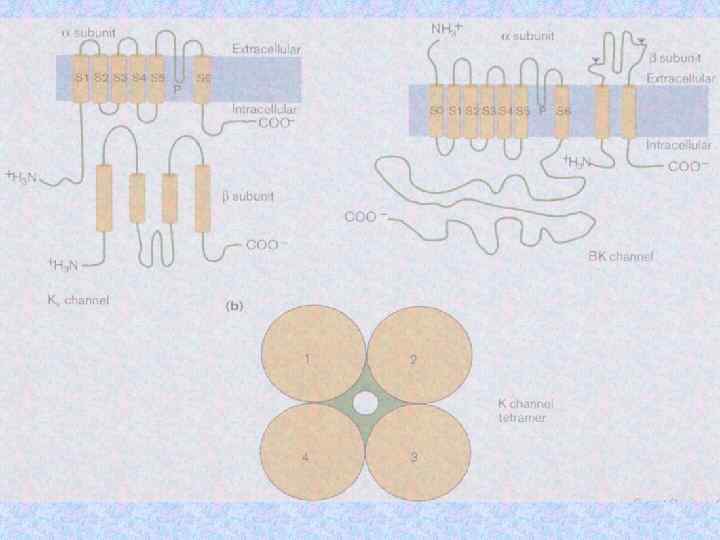

Калиевые каналы

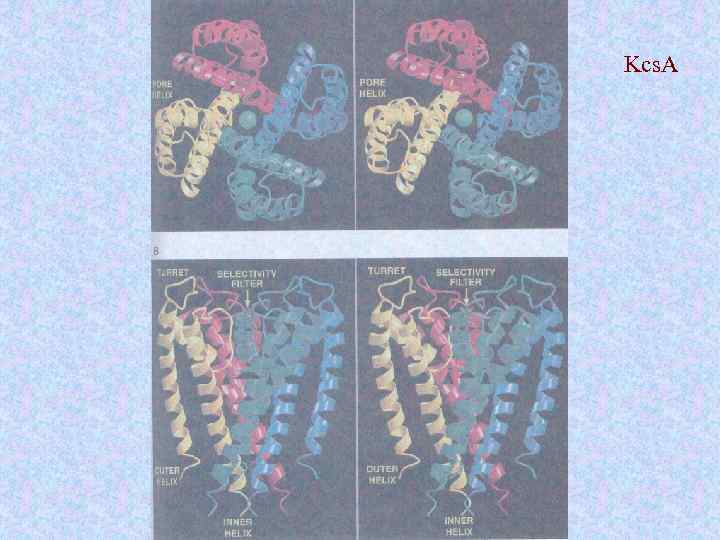

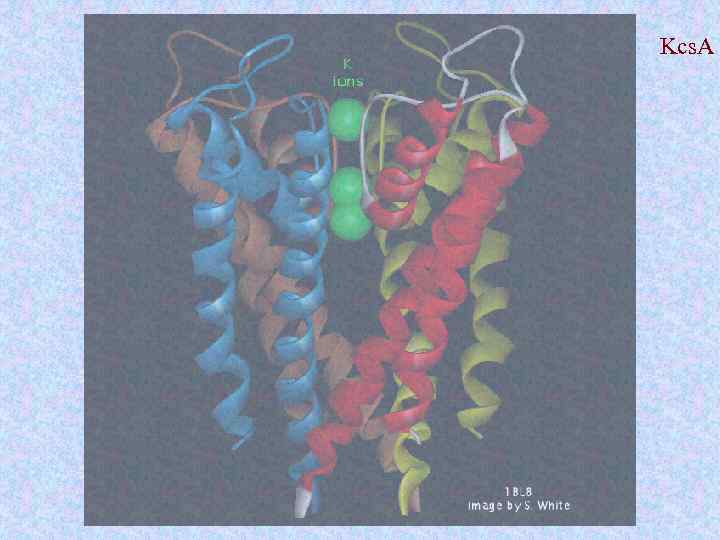

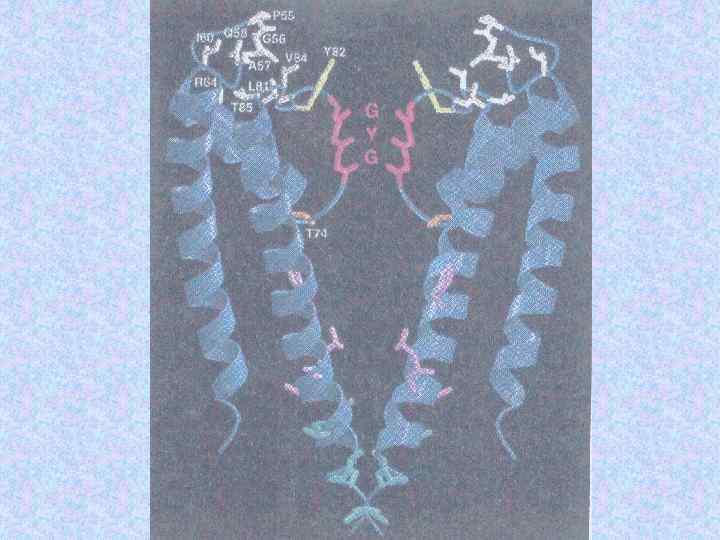

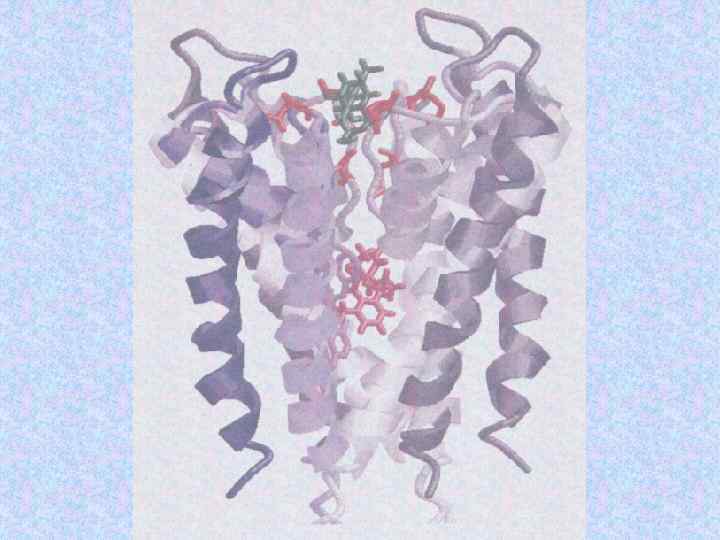

Kcs. A
Kcs. A

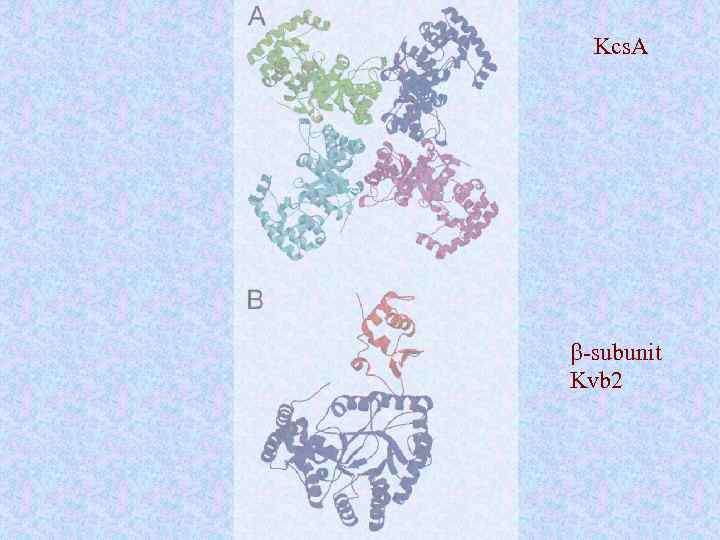

Kcs. A b-subunit Kvb 2

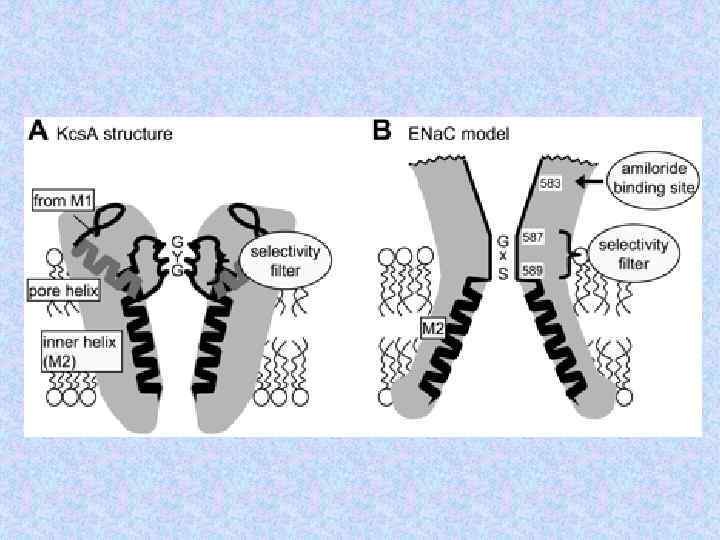

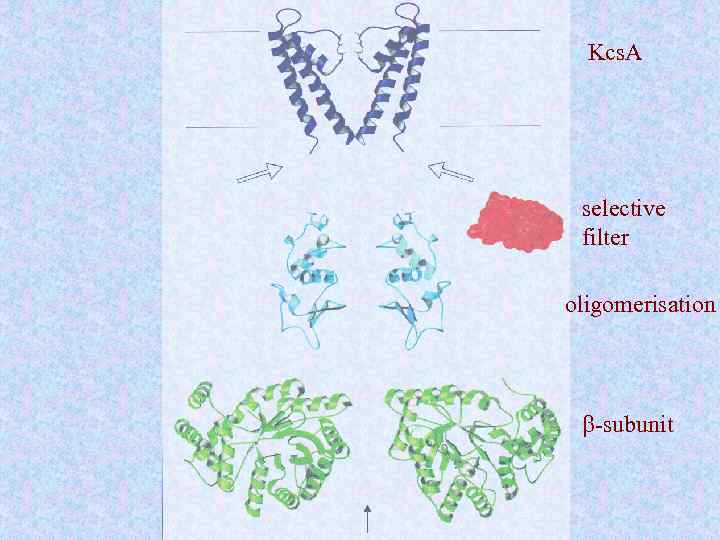

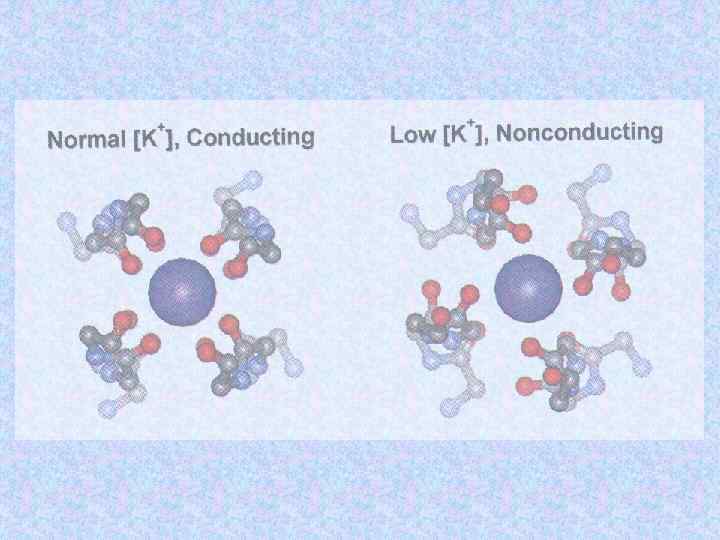

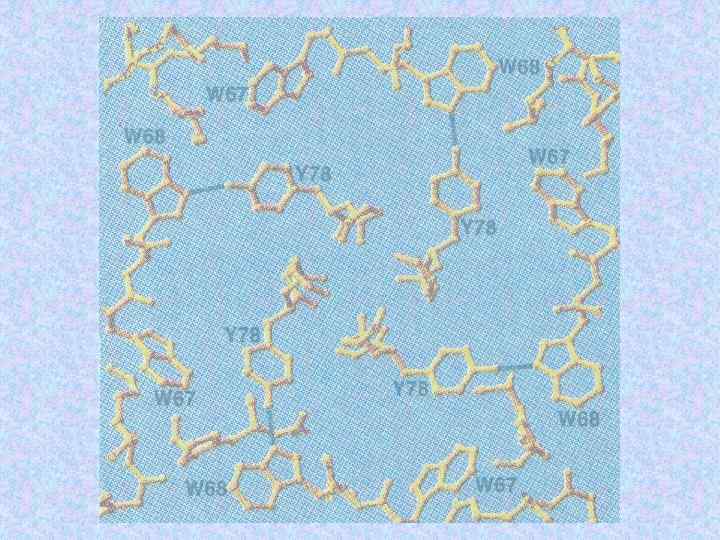

Kcs. A selective filter oligomerisation b-subunit

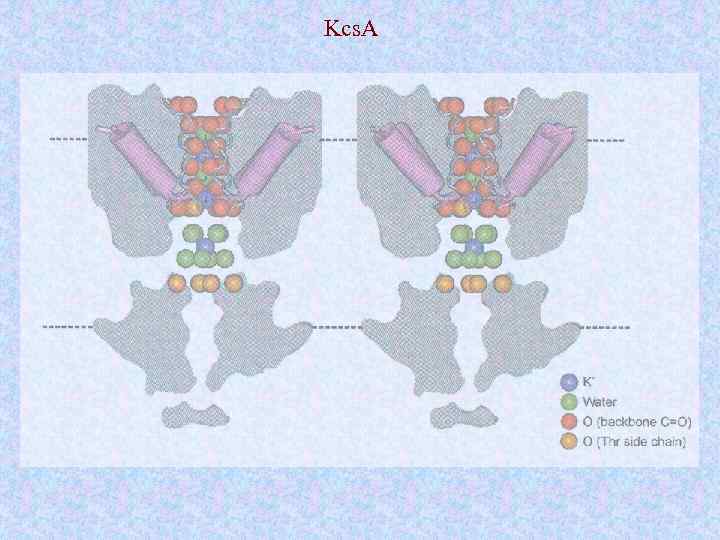

Kcs. A

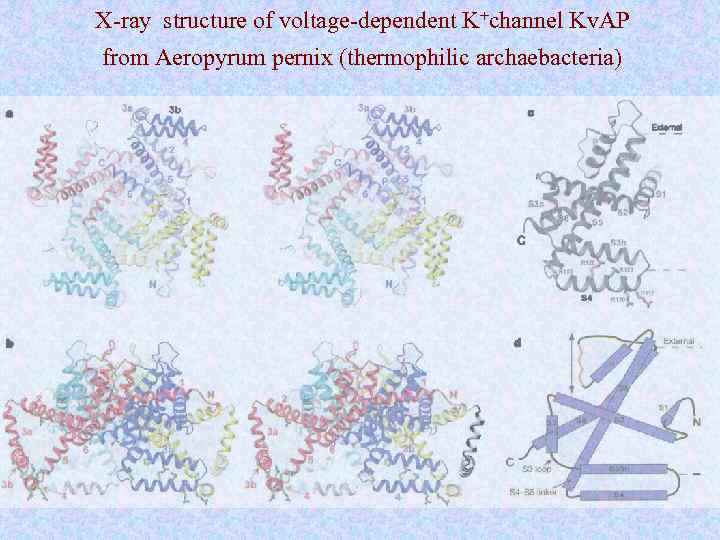

X-ray structure of voltage-dependent K+channel Kv. AP from Aeropyrum pernix (thermophilic archaebacteria)

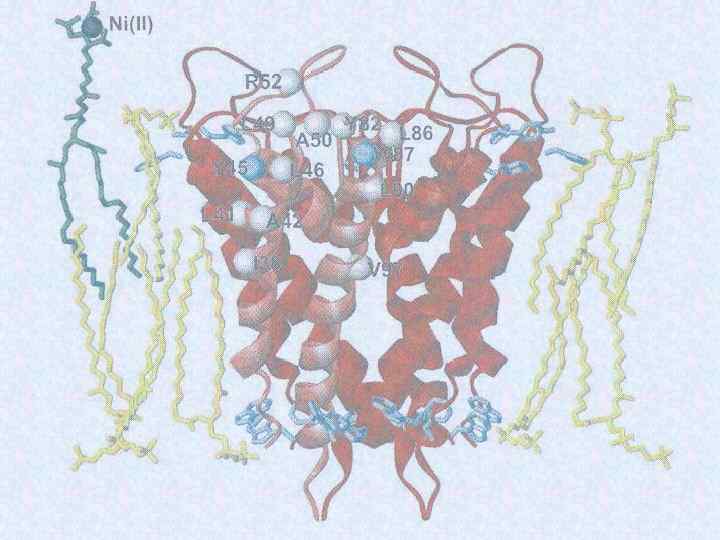

Structure of isolated voltage-sensor domain from Kv. AP

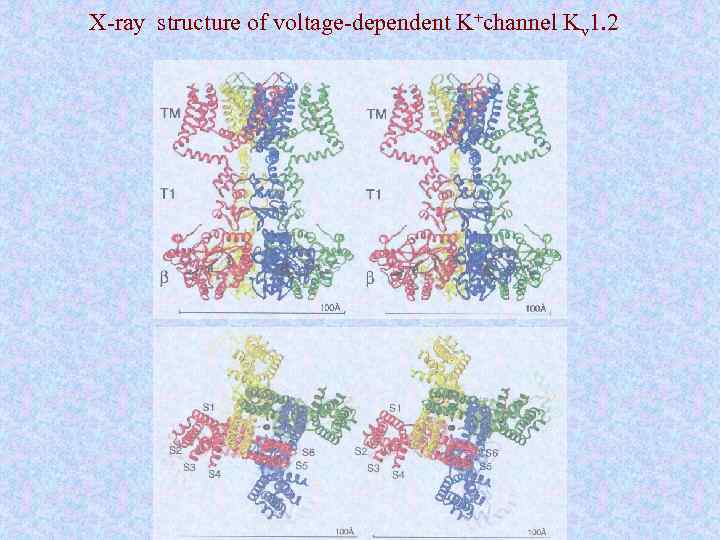

X-ray structure of voltage-dependent K+channel Kv 1. 2

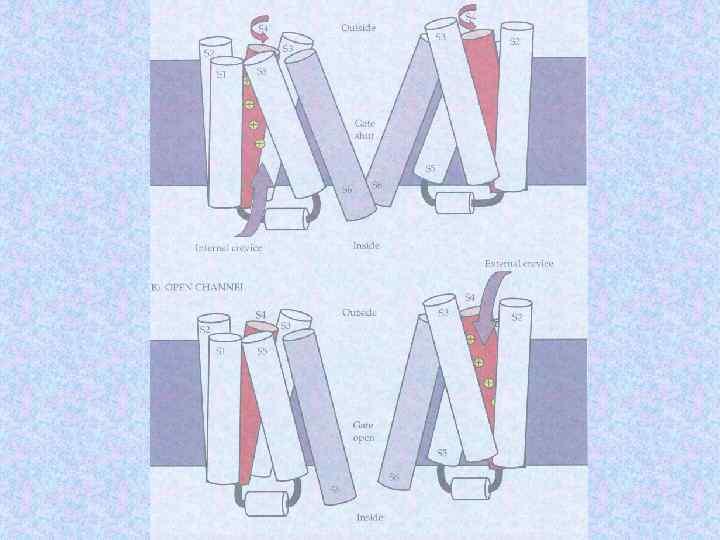

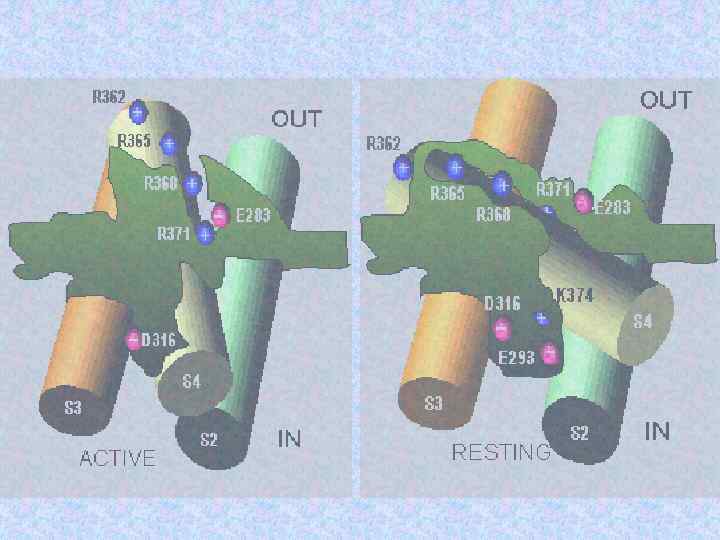

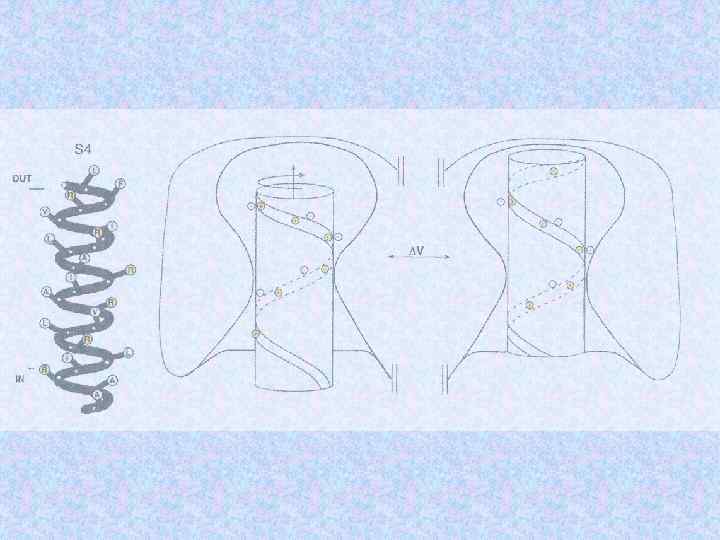

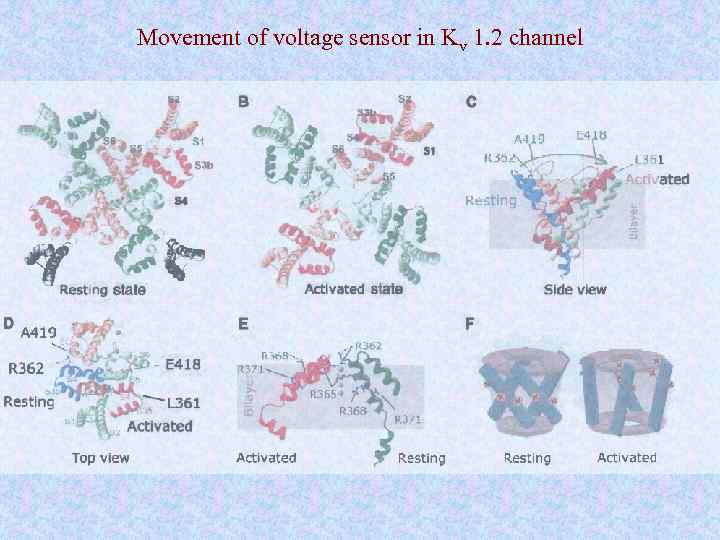

Movement of voltage sensor in Kv 1. 2 channel

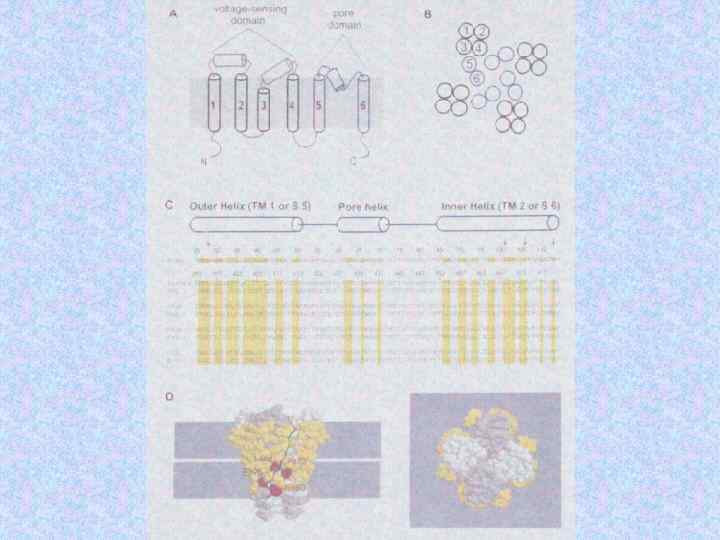

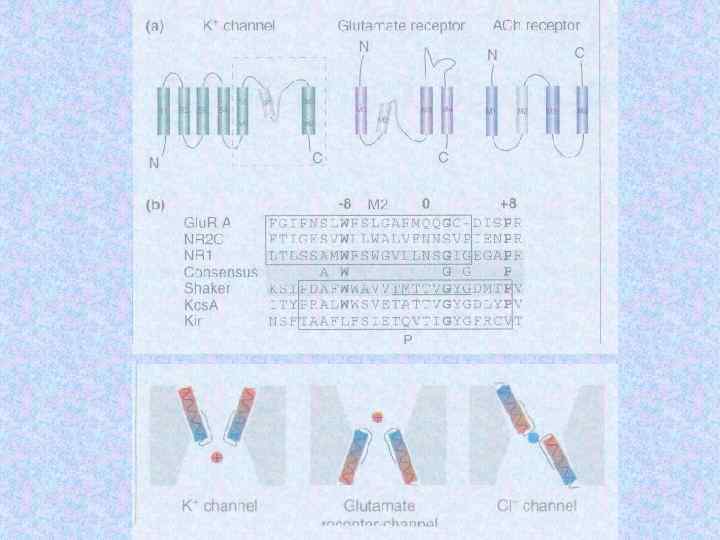

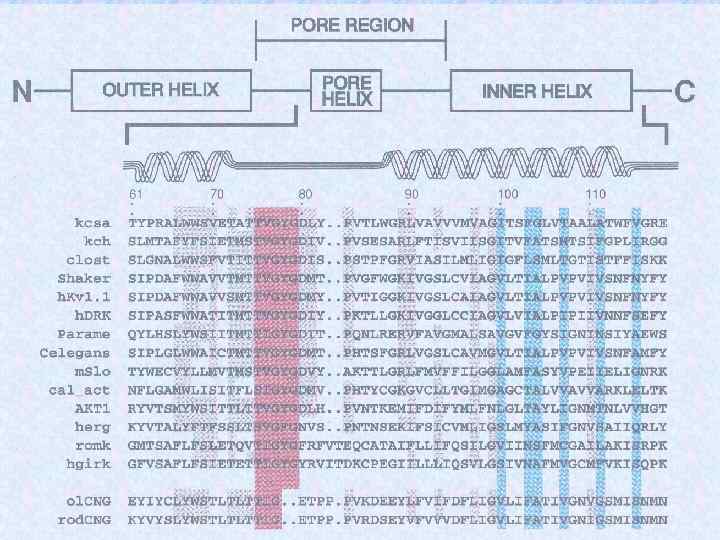

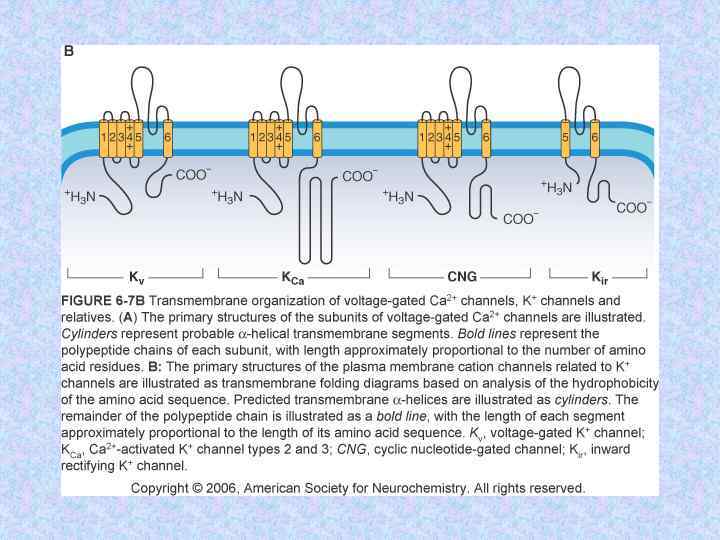

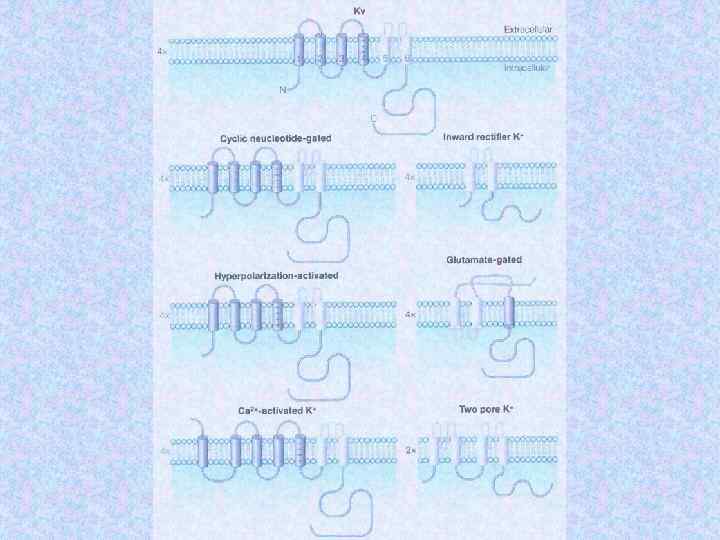

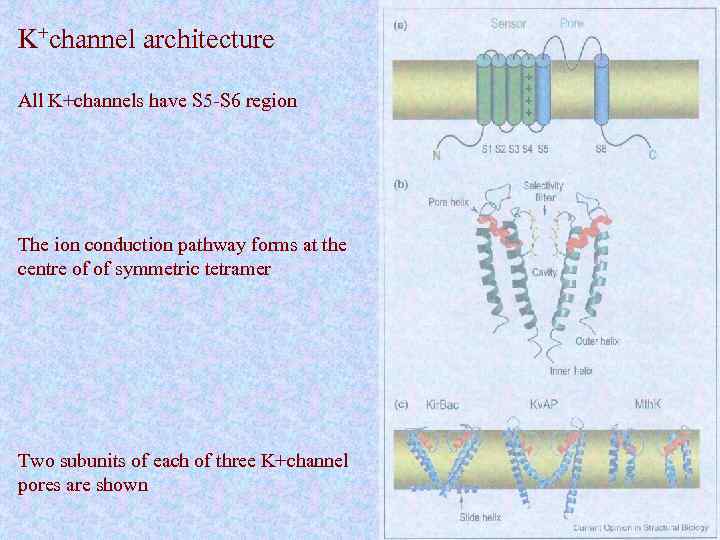

K+channel architecture All K+channels have S 5 -S 6 region The ion conduction pathway forms at the centre of of symmetric tetramer Two subunits of each of three K+channel pores are shown

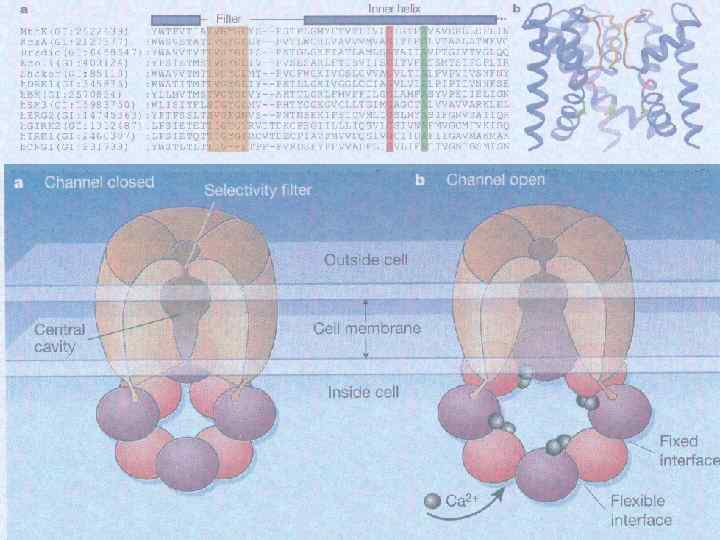

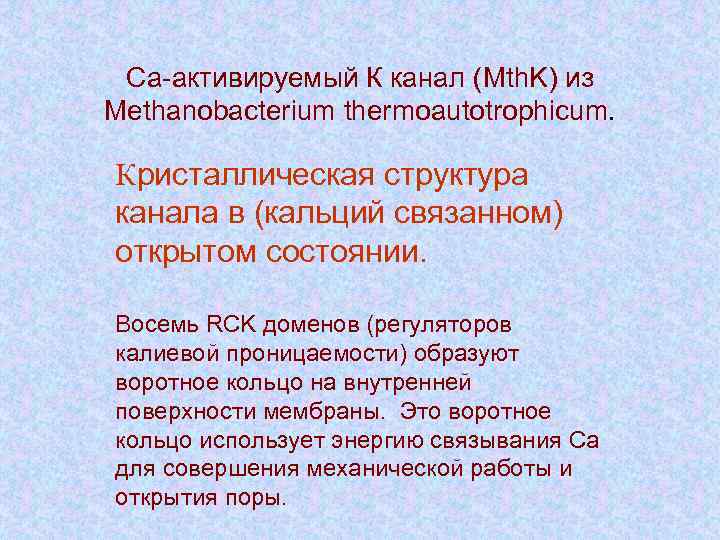

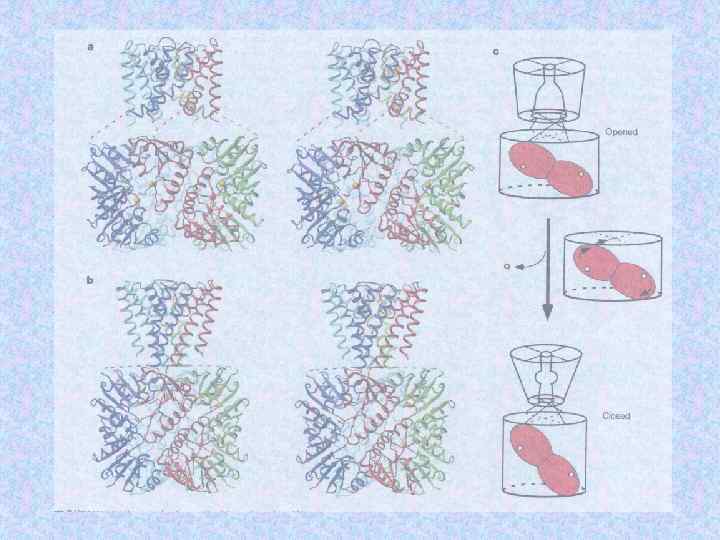

Са-активируемый К канал (Mth. K) из Methanobacterium thermoautotrophicum. Кристаллическая структура канала в (кальций связанном) открытом состоянии. Восемь RCK доменов (регуляторов калиевой проницаемости) образуют воротное кольцо на внутренней поверхности мембраны. Это воротное кольцо использует энергию связывания Са для совершения механической работы и открытия поры.

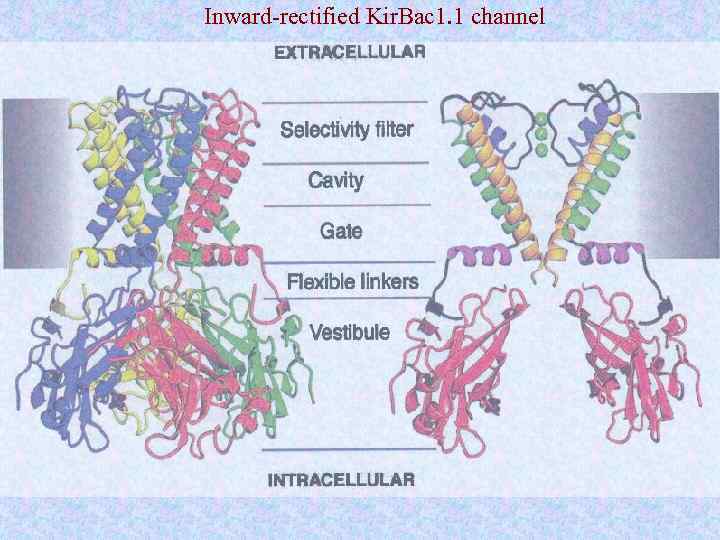

Inward-rectified Kir. Bac 1. 1 channel

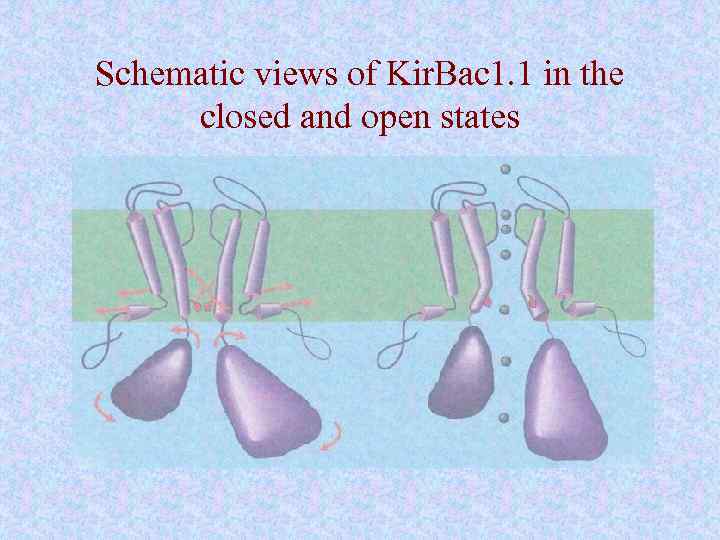

Schematic views of Kir. Bac 1. 1 in the closed and open states

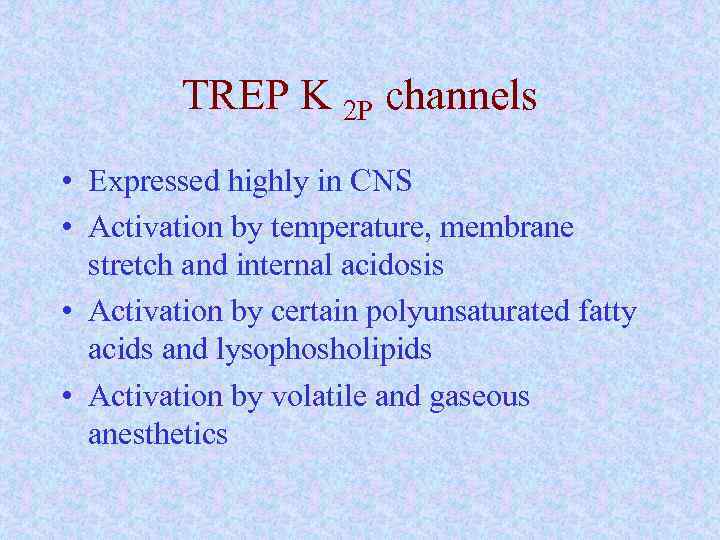

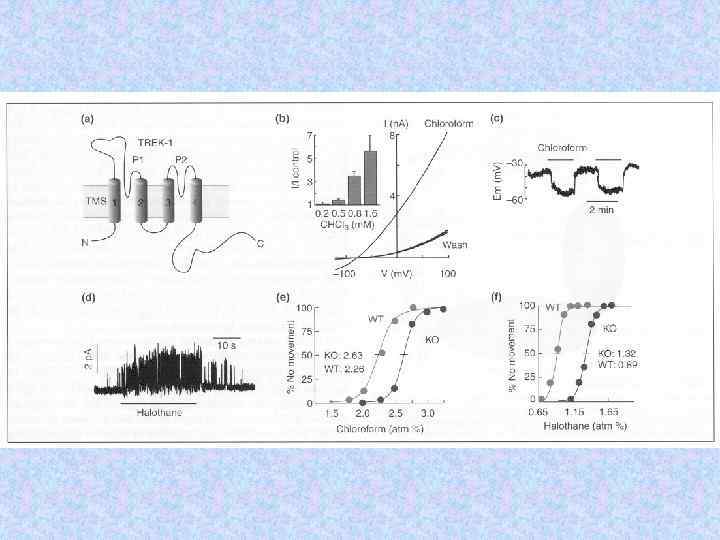

TREP K 2 P channels • Expressed highly in CNS • Activation by temperature, membrane stretch and internal acidosis • Activation by certain polyunsaturated fatty acids and lysophosholipids • Activation by volatile and gaseous anesthetics

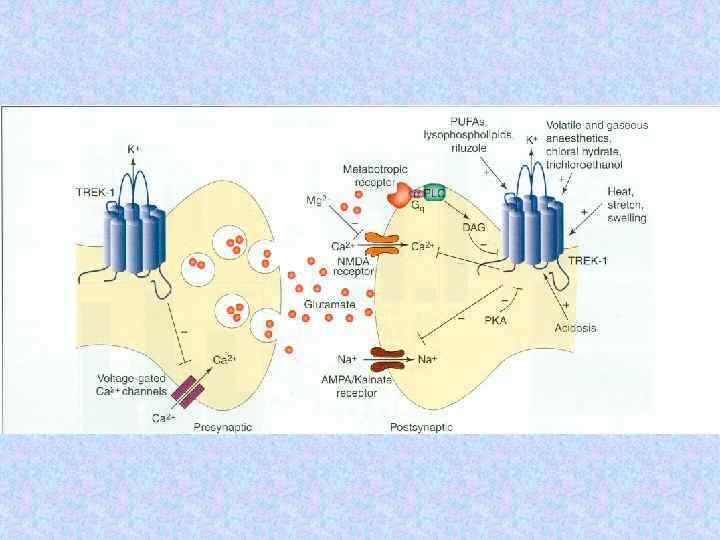

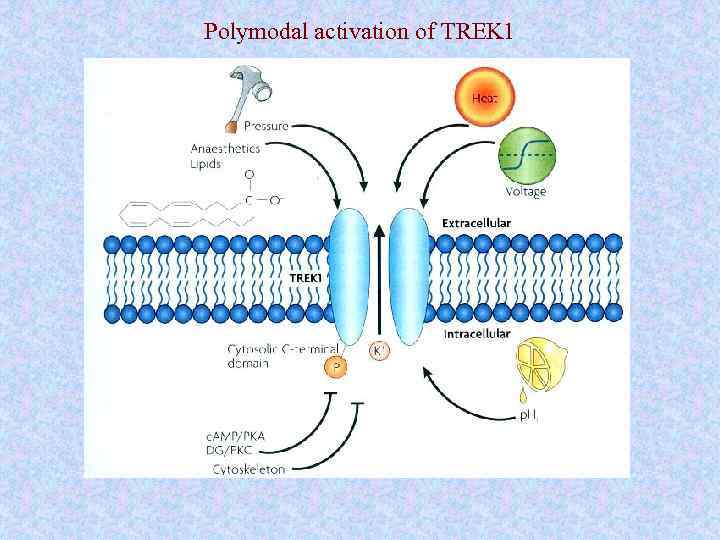

Polymodal activation of TREK 1

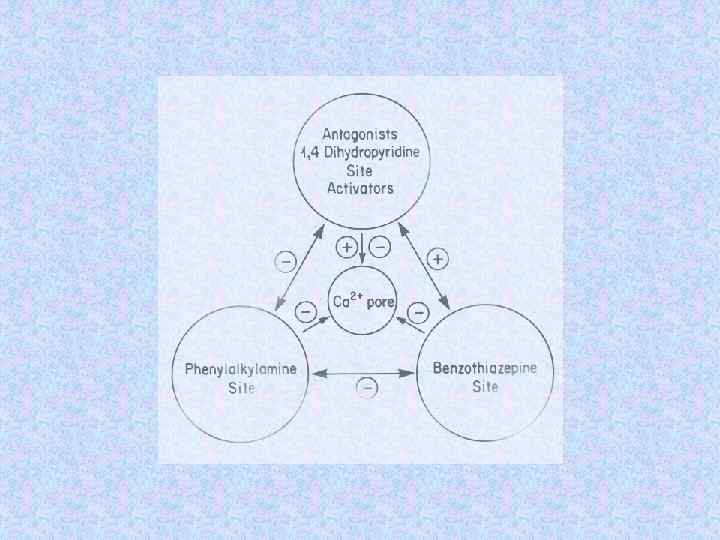

Кальциевый канал

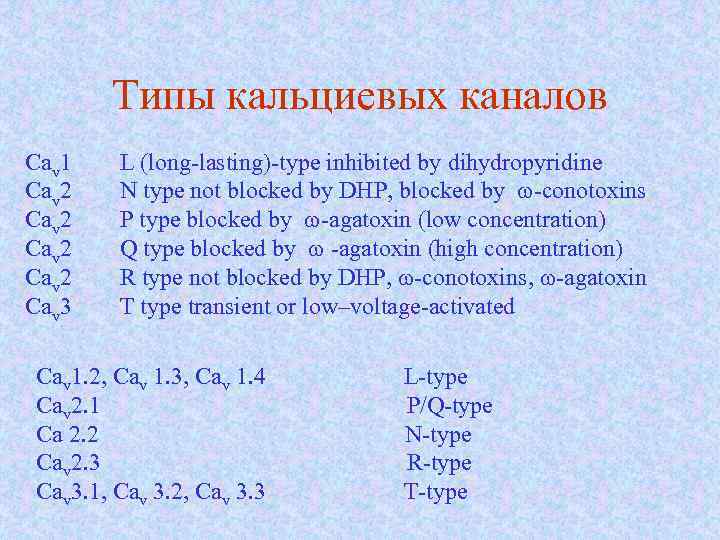

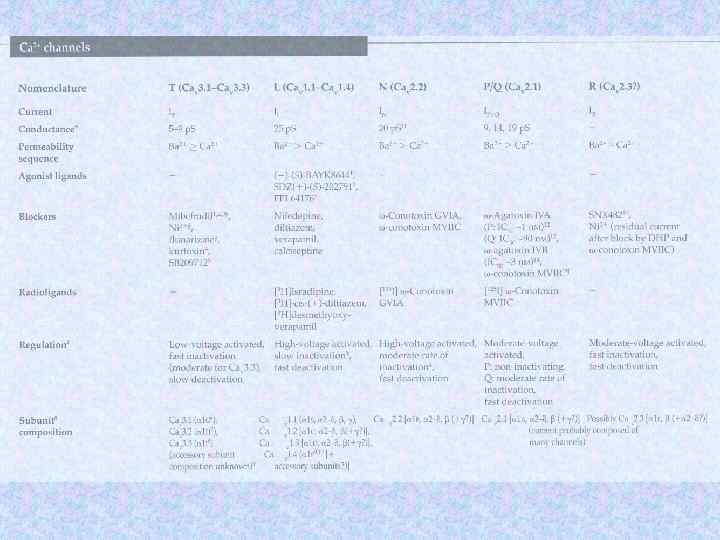

Типы кальциевых каналов Cav 1 L (long-lasting)-type inhibited by dihydropyridine Cav 2 N type not blocked by DHP, blocked by w-conotoxins Cav 2 P type blocked by w-agatoxin (low concentration) Cav 2 Q type blocked by w -agatoxin (high concentration) Cav 2 R type not blocked by DHP, w-conotoxins, w-agatoxin Cav 3 T type transient or low–voltage-activated Cav 1. 2, Cav 1. 3, Cav 1. 4 L-type Cav 2. 1 P/Q-type Ca 2. 2 N-type Cav 2. 3 R-type Cav 3. 1, Cav 3. 2, Cav 3. 3 T-type

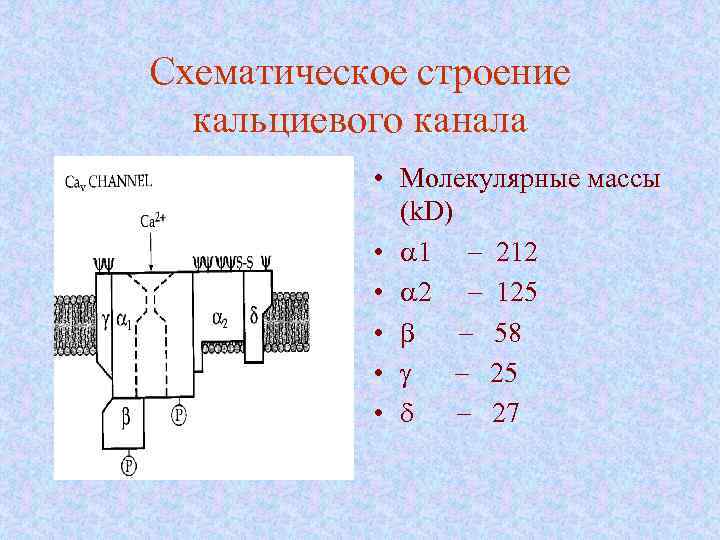

Схематическое строение кальциевого канала • Молекулярные массы (k. D) • a 1 - 212 • a 2 - 125 • b - 58 • g - 25 • d - 27

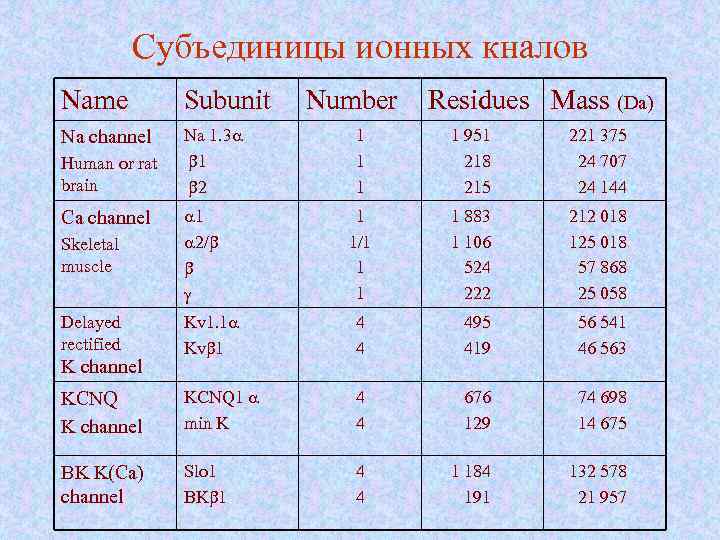

Субъединицы ионных кналов Name Subunit Na channel Na 1. 3 a b 1 b 2 Human or rat brain Number Residues Mass (Da) 1 1 1 1 951 218 215 221 375 24 707 24 144 1 1/1 1 1 1 883 1 106 524 222 212 018 125 018 57 868 25 058 Skeletal muscle a 1 a 2/b b g Delayed rectified Kv 1. 1 a Kvb 1 4 4 495 419 56 541 46 563 KCNQ K channel KCNQ 1 a min K 4 4 676 129 74 698 14 675 BK K(Ca) channel Slo 1 BKb 1 4 4 1 184 191 132 578 21 957 Ca channel K channel

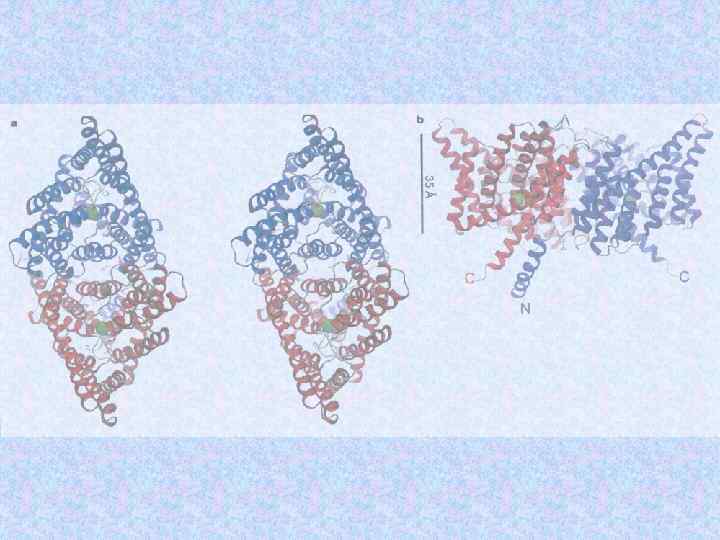

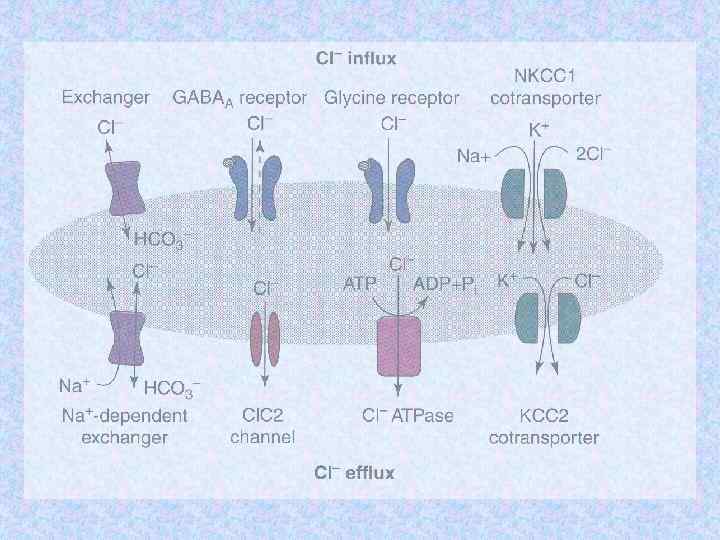

Хлорный канал

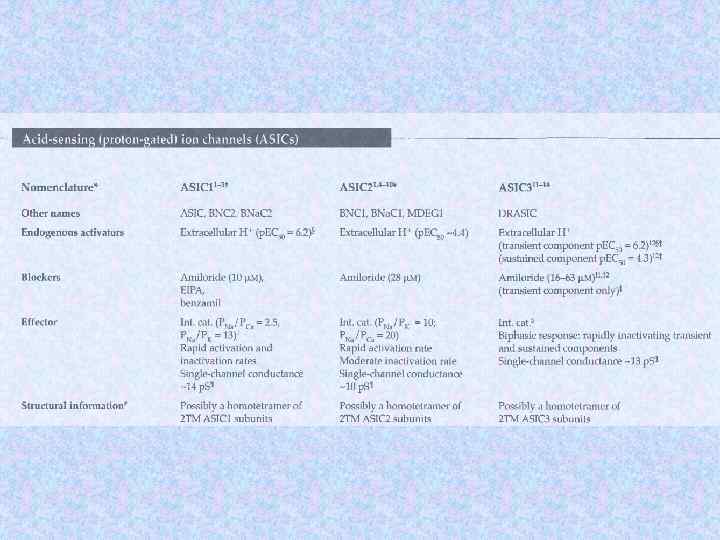

Протонактивируемые каналы

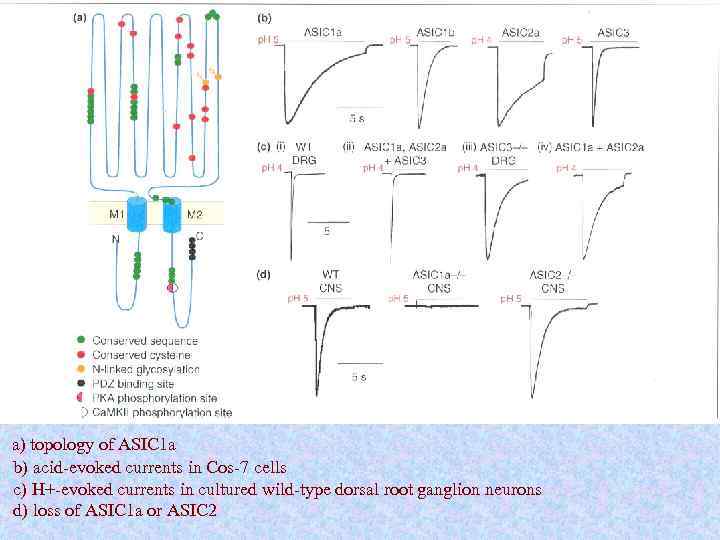

a) topology of ASIC 1 a b) acid-evoked currents in Cos-7 cells c) H+-evoked currents in cultured wild-type dorsal root ganglion neurons d) loss of ASIC 1 a or ASIC 2

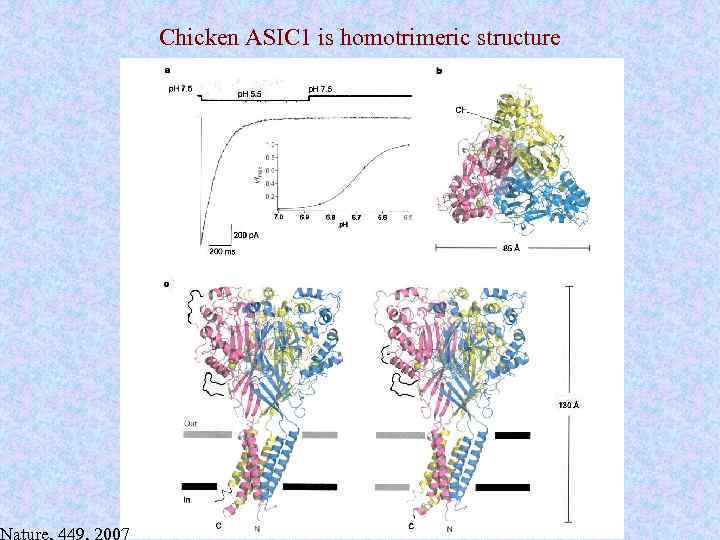

Nature, 449, 2007 Chicken ASIC 1 is homotrimeric structure

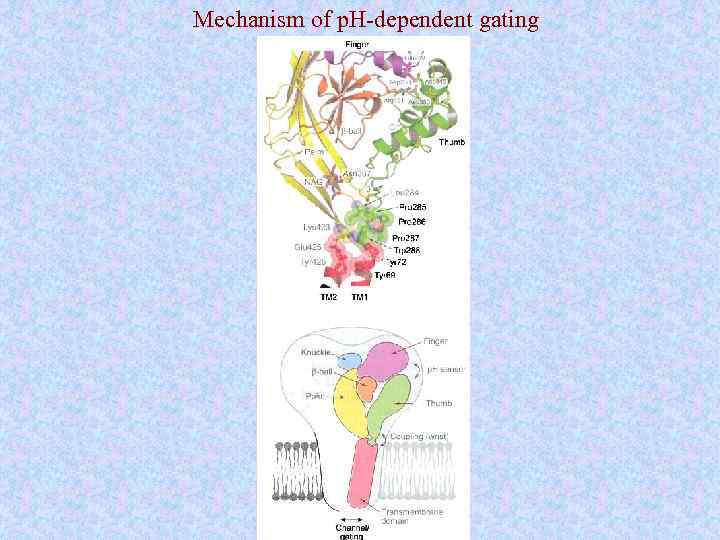

Mechanism of p. H-dependent gating
